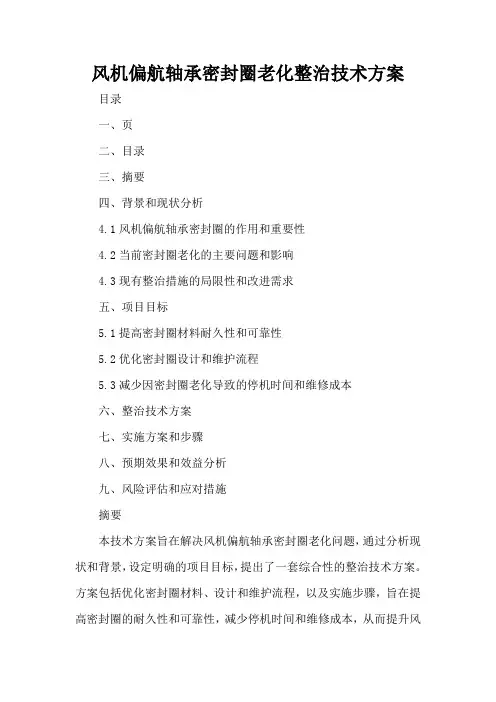

风机偏航轴承密封圈老化整治技术方案目录一、页二、目录三、摘要四、背景和现状分析4.1风机偏航轴承密封圈的作用和重要性4.2当前密封圈老化的主要问题和影响4.3现有整治措施的局限性和改进需求五、项目目标5.1提高密封圈材料耐久性和可靠性5.2优化密封圈设计和维护流程5.3减少因密封圈老化导致的停机时间和维修成本六、整治技术方案七、实施方案和步骤八、预期效果和效益分析九、风险评估和应对措施摘要本技术方案旨在解决风机偏航轴承密封圈老化问题，通过分析现状和背景，设定明确的项目目标，提出了一套综合性的整治技术方案。
方案包括优化密封圈材料、设计和维护流程，以及实施步骤，旨在提高密封圈的耐久性和可靠性，减少停机时间和维修成本，从而提升风机的整体运行效率和经济效益。
四、背景和现状分析4.1风机偏航轴承密封圈的作用和重要性风机偏航轴承密封圈是风机系统中的重要组成部分，主要负责防止润滑油的泄漏和外部杂质的侵入。
它的性能直接影响到风机的运行效率和可靠性。
在长期运行过程中，由于受到高温、高压、磨损和化学腐蚀等多种因素的影响，密封圈容易发生老化，导致密封性能下降，进而影响整个风机的运行。
4.2当前密封圈老化的主要问题和影响当前，风机偏航轴承密封圈老化主要表现为材料硬化和裂纹、密封性能下降、泄漏和故障率增加等问题。
这不仅会导致风机能耗增加、效率降低，还可能引起设备停机，增加维修成本和安全隐患。
4.3现有整治措施的局限性和改进需求目前，针对密封圈老化问题，常用的整治措施包括定期更换密封圈、使用高性能密封材料等。
然而，这些措施存在一定的局限性，如更换频繁导致成本增加，高性能材料可能不适用于所有工况等。
因此，需要寻找更为有效和经济的整治方案。
五、项目目标5.1提高密封圈材料耐久性和可靠性通过研究和应用新型密封材料，提高密封圈的耐高温、耐磨损和抗化学腐蚀性能，延长其使用寿命。
5.2优化密封圈设计和维护流程改进密封圈的设计，使其更适应风机的工作环境，同时优化维护流程，确保密封圈的正常运行和维护。
密封改造具体实施方案一、背景介绍。
随着工业化进程的不断加快，密封技术在各行各业中的应用越来越广泛。
密封件作为工程机械的重要组成部分，其密封性能的好坏直接关系到机械设备的使用寿命和运行效率。
因此，对于一些老旧设备或者使用时间较长的设备，需要进行密封改造，以提高其密封性能和使用寿命。
二、改造目标。
1.提高设备的密封性能，减少泄漏现象；2.延长设备的使用寿命，降低维修成本；3.提高设备的运行效率，减少能源消耗。
三、具体实施方案。
1.对设备进行全面检测，找出密封性能较差的部位；2.根据检测结果，确定需要进行密封改造的部位和具体改造方案；3.更换密封件，对于老化严重的密封件，需要及时更换为新的密封件，以保证设备的密封性能；4.优化密封结构，对于存在设计缺陷的密封结构，需要进行优化设计，以提高其密封性能；5.加强密封润滑，合理选择润滑材料和润滑方式，保证密封件的正常运转，延长使用寿命；6.严格执行改造标准，在进行密封改造时，严格按照相关标准和规范进行操作，确保改造效果符合要求。
四、实施步骤。
1.确定改造计划，根据设备情况和改造目标，制定详细的改造计划和时间表；2.准备工作，准备好所需的工具、材料和人员，确保改造工作的顺利进行；3.拆卸原有密封件，对需要改造的部位进行拆卸，清理表面污物，检查密封件状况；4.安装新密封件，根据设计要求，安装新的密封件，并进行调试和检测；5.优化密封结构，对存在设计缺陷的密封结构进行优化设计，并进行改造；6.加强密封润滑，选择合适的润滑材料和润滑方式，保证密封件的正常运转；7.验收和试运行，对改造后的设备进行验收和试运行，确保改造效果符合要求。
五、改造效果评估。
1.密封性能测试，对改造后的设备进行密封性能测试，检测泄漏情况；2.使用寿命评估，根据改造后设备的运行情况，评估其使用寿命是否得到延长；3.运行效率评估，对改造后设备的运行效率进行评估，比较改造前后的能源消耗情况。
六、总结。

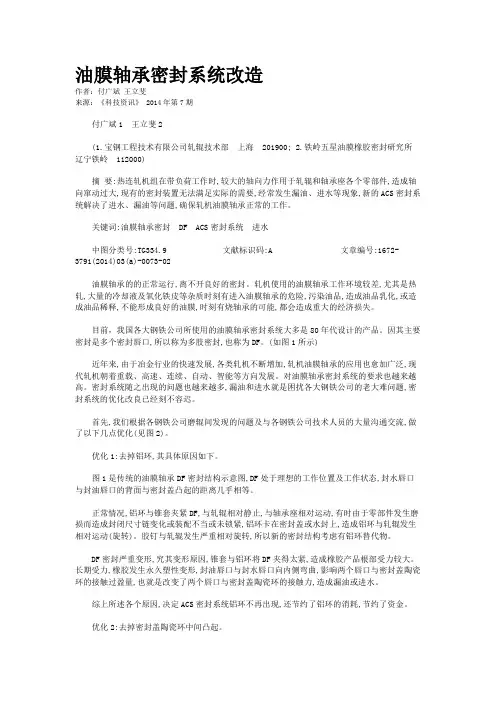

油膜轴承密封系统改造作者：付广斌王立斐来源：《科技资讯》 2014年第7期付广斌1 王立斐2(1.宝钢工程技术有限公司轧辊技术部上海 201900; 2.铁岭五星油膜橡胶密封研究所辽宁铁岭 112000)摘要:热连轧机组在带负荷工作时,较大的轴向力作用于轧辊和轴承座各个零部件,造成轴向窜动过大,现有的密封装置无法满足实际的需要,经常发生漏油、进水等现象,新的ACS密封系统解决了进水、漏油等问题,确保轧机油膜轴承正常的工作。
关键词:油膜轴承密封 DF ACS密封系统进水中图分类号:TG334.9 文献标识码:A 文章编号:1672-3791(2014)03(a)-0073-02油膜轴承的的正常运行,离不开良好的密封。
轧机使用的油膜轴承工作环境较差,尤其是热轧,大量的冷却液及氧化铁皮等杂质时刻有进入油膜轴承的危险,污染油品,造成油品乳化,或造成油品稀释,不能形成良好的油膜,时刻有烧轴承的可能,都会造成重大的经济损失。
目前，我国各大钢铁公司所使用的油膜轴承密封系统大多是80年代设计的产品。
因其主要密封是多个密封唇口,所以称为多肢密封,也称为DF。
(如图1所示)近年来,由于冶金行业的快速发展,各类轧机不断增加,轧机油膜轴承的应用也愈加广泛,现代轧机朝着重载、高速、连续、自动、智能等方向发展。
对油膜轴承密封系统的要求也越来越高。
密封系统随之出现的问题也越来越多,漏油和进水就是困扰各大钢铁公司的老大难问题,密封系统的优化改良已经刻不容迟。
首先,我们根据各钢铁公司磨辊间发现的问题及与各钢铁公司技术人员的大量沟通交流,做了以下几点优化(见图2)。
优化1:去掉铝环,其具体原因如下。
图1是传统的油膜轴承DF密封结构示意图,DF处于理想的工作位置及工作状态,封水唇口与封油唇口的背面与密封盖凸起的距离几乎相等。
正常情况,铝环与锥套夹紧DF,与轧辊相对静止,与轴承座相对运动,有时由于零部件发生磨损而造成封闭尺寸链变化或装配不当或未锁紧,铝环卡在密封盖或水封上,造成铝环与轧辊发生相对运动(旋转)。

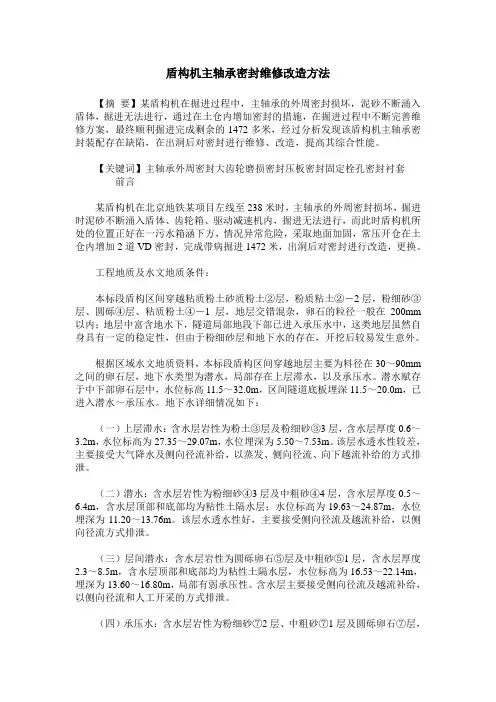

盾构机主轴承密封维修改造方法【摘要】某盾构机在掘进过程中，主轴承的外周密封损坏，泥砂不断涌入盾体，掘进无法进行，通过在土仓内增加密封的措施，在掘进过程中不断完善维修方案，最终顺利掘进完成剩余的1472多米，经过分析发现该盾构机主轴承密封装配存在缺陷，在出洞后对密封进行维修、改造，提高其综合性能。
【关键词】主轴承外周密封大齿轮磨损密封压板密封固定栓孔密封衬套前言某盾构机在北京地铁某项目左线至238米时，主轴承的外周密封损坏，掘进时泥砂不断涌入盾体、齿轮箱、驱动减速机内，掘进无法进行，而此时盾构机所处的位置正好在一污水箱涵下方，情况异常危险，采取地面加固，常压开仓在土仓内增加2道VD密封，完成带病掘进1472米，出洞后对密封进行改造，更换。
工程地质及水文地质条件：本标段盾构区间穿越粘质粉土砂质粉土②层，粉质粘土②－2层，粉细砂③层、圆砾④层、粘质粉土④－1层，地层交错混杂，卵石的粒径一般在200mm 以内；地层中富含地水下，隧道局部地段下部已进入承压水中，这类地层虽然自身具有一定的稳定性，但由于粉细砂层和地下水的存在，开挖后较易发生意外。
根据区域水文地质资料，本标段盾构区间穿越地层主要为料径在30～90mm 之间的卵石层，地下水类型为潜水，局部存在上层滞水，以及承压水。
潜水赋存于中下部卵石层中，水位标高11.5～32.0m，区间隧道底板埋深11.5～20.0m，已进入潜水～承压水。
地下水详细情况如下：（一）上层滞水：含水层岩性为粉土③层及粉细砂③3层，含水层厚度0.6～3.2m，水位标高为27.35～29.07m，水位埋深为5.50～7.53m。
该层水透水性较差，主要接受大气降水及侧向径流补给，以蒸发、侧向径流、向下越流补给的方式排泄。
（二）潜水：含水层岩性为粉细砂④3层及中粗砂④4层，含水层厚度0.5～6.4m，含水层顶部和底部均为粘性土隔水层；水位标高为19.63～24.87m，水位埋深为11.20～13.76m。

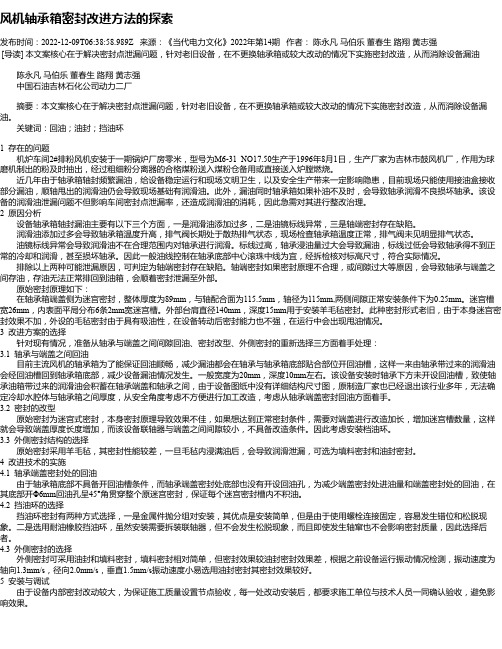

风机轴承箱密封改进方法的探索发布时间：2022-12-09T06:38:58.989Z 来源：《当代电力文化》2022年第14期作者：陈永凡马伯乐董春生路翔黄志强[导读] 本文案核心在于解决密封点泄漏问题，针对老旧设备，在不更换轴承箱或较大改动的情况下实施密封改造，从而消除设备漏油陈永凡马伯乐董春生路翔黄志强中国石油吉林石化公司动力二厂摘要：本文案核心在于解决密封点泄漏问题，针对老旧设备，在不更换轴承箱或较大改动的情况下实施密封改造，从而消除设备漏油。
关键词：回油；油封；挡油环1 存在的问题机炉车间2#排粉风机安装于一期锅炉厂房零米，型号为M6-31 NO17.50生产于1996年8月1日，生产厂家为吉林市鼓风机厂，作用为球磨机制出的粉及时抽出，经过粗细粉分离器的合格煤粉送入煤粉仓备用或直接送入炉膛燃烧。
近几年由于轴承箱轴封频繁漏油，给设备稳定运行和现场文明卫生，以及安全生产带来一定影响隐患，目前现场只能使用接油盒接收部分漏油，顺轴甩出的润滑油仍会导致现场基础有润滑油。
此外，漏油同时轴承箱如果补油不及时，会导致轴承润滑不良损坏轴承。
该设备的润滑油泄漏问题不但影响车间密封点泄漏率，还造成润滑油的消耗，因此急需对其进行整改治理。
2 原因分析设备轴承箱轴封漏油主要有以下三个方面，一是润滑油添加过多，二是油镜标线异常，三是轴端密封存在缺陷。
润滑油添加过多会导致轴承箱温度升高，排气阀长期处于散热排气状态，现场检查轴承箱温度正常，排气阀未见明显排气状态。
油镜标线异常会导致润滑油不在合理范围内对轴承进行润滑。
标线过高，轴承浸油量过大会导致漏油，标线过低会导致轴承得不到正常的冷却和润滑，甚至损坏轴承。
因此一般油线控制在轴承底部中心滚珠中线为宜，经拆检核对标高尺寸，符合实际情况。
排除以上两种可能泄漏原因，可判定为轴端密封存在缺陷。
轴端密封如果密封原理不合理，或间隙过大等原因，会导致轴承与端盖之间存油，存油无法正常排回到油箱，会顺着密封泄漏至外部。
盾构机主轴承密封维修改造方法【摘要】某盾构机在掘进过程中，主轴承的外周密封损坏，泥砂不断涌入盾体，掘进无法进行，通过在土仓内增加密封的措施，在掘进过程中不断完善维修方案，最终顺利掘进完成剩余的1472多米，经过分析发现该盾构机主轴承密封装配存在缺陷，在出洞后对密封进行维修、改造，提高其综合性能。
【关键词】主轴承外周密封大齿轮磨损密封压板密封固定栓孔密封衬套前言某盾构机在北京地铁某项目左线至238米时，主轴承的外周密封损坏，掘进时泥砂不断涌入盾体、齿轮箱、驱动减速机内，掘进无法进行，而此时盾构机所处的位置正好在一污水箱涵下方，情况异常危险，采取地面加固，常压开仓在土仓内增加2道VD密封，完成带病掘进1472米，出洞后对密封进行改造，更换。
工程地质及水文地质条件：本标段盾构区间穿越粘质粉土砂质粉土②层，粉质粘土②－2层，粉细砂③层、圆砾④层、粘质粉土④－1层，地层交错混杂，卵石的粒径一般在200mm 以内；地层中富含地水下，隧道局部地段下部已进入承压水中，这类地层虽然自身具有一定的稳定性，但由于粉细砂层和地下水的存在，开挖后较易发生意外。
根据区域水文地质资料，本标段盾构区间穿越地层主要为料径在30～90mm 之间的卵石层，地下水类型为潜水，局部存在上层滞水，以及承压水。
潜水赋存于中下部卵石层中，水位标高11.5～32.0m，区间隧道底板埋深11.5～20.0m，已进入潜水～承压水。
地下水详细情况如下：（一）上层滞水：含水层岩性为粉土③层及粉细砂③3层，含水层厚度0.6～3.2m，水位标高为27.35～29.07m，水位埋深为5.50～7.53m。
该层水透水性较差，主要接受大气降水及侧向径流补给，以蒸发、侧向径流、向下越流补给的方式排泄。
（二）潜水：含水层岩性为粉细砂④3层及中粗砂④4层，含水层厚度0.5～6.4m，含水层顶部和底部均为粘性土隔水层；水位标高为19.63～24.87m，水位埋深为11.20～13.76m。

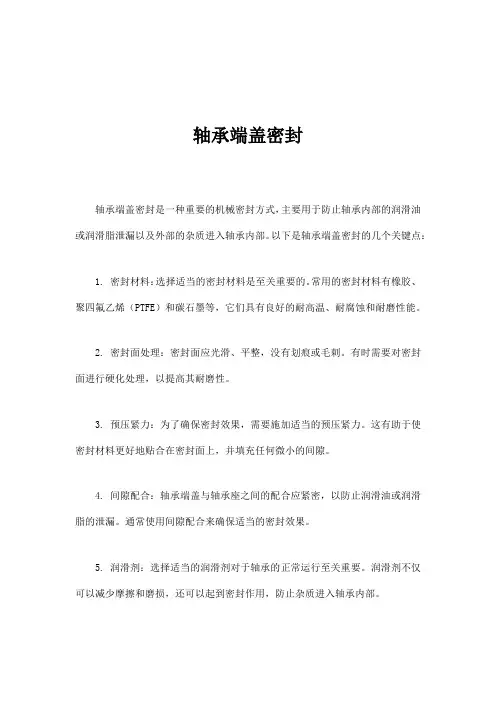

轴承端盖密封
轴承端盖密封是一种重要的机械密封方式，主要用于防止轴承内部的润滑油或润滑脂泄漏以及外部的杂质进入轴承内部。
以下是轴承端盖密封的几个关键点：
1. 密封材料：选择适当的密封材料是至关重要的。
常用的密封材料有橡胶、聚四氟乙烯（PTFE）和碳石墨等，它们具有良好的耐高温、耐腐蚀和耐磨性能。
2. 密封面处理：密封面应光滑、平整，没有划痕或毛刺。
有时需要对密封面进行硬化处理，以提高其耐磨性。
3. 预压紧力：为了确保密封效果，需要施加适当的预压紧力。
这有助于使密封材料更好地贴合在密封面上，并填充任何微小的间隙。
4. 间隙配合：轴承端盖与轴承座之间的配合应紧密，以防止润滑油或润滑脂的泄漏。
通常使用间隙配合来确保适当的密封效果。
5. 润滑剂：选择适当的润滑剂对于轴承的正常运行至关重要。
润滑剂不仅可以减少摩擦和磨损，还可以起到密封作用，防止杂质进入轴承内部。
6. 维护与更换：定期检查轴承端盖密封的完好性，如有需要应及时更换。
同时，保持轴承内部的清洁也非常重要。
总之，为了确保轴承的正常运行和延长其使用寿命，应选择合适的轴承端盖密封方式，并定期进行维护和检查。
如有需要，请咨询专业人士。
轴承箱密封解决方案随着工业技术的不断发展，轴承箱作为机械传动装置的核心部件，在各个领域中扮演着重要的角色。
然而，由于工作环境的复杂性和工作条件的恶劣性，轴承箱常常会受到外界杂质、液体、气体等的侵入，导致轴承箱的性能下降、寿命缩短甚至故障。
为了解决这一问题，密封技术应运而生，成为轴承箱密封的最佳解决方案。
轴承箱密封的作用是防止外界杂质进入轴承箱内部，并保持内部润滑剂的正常循环和供给。
有效的轴承箱密封能够延长轴承箱的使用寿命，提高传动效率，减少维护成本。
因此，选择适合的轴承箱密封方案对于提高设备的可靠性和经济性至关重要。
市场上常见的轴承箱密封方案主要有以下几种：1. 油封密封方案：油封是一种常见的轴承箱密封方案，它采用橡胶或金属材料制成，能够有效防止油液外泄和杂质进入，同时保持润滑剂的循环。
油封密封方案具有结构简单、安装方便、密封效果好等优点，广泛应用于各种轴承箱中。
2. 机械密封方案：机械密封是一种高效的轴承箱密封方案，它采用机械力将密封面紧密接触，形成密封。
机械密封具有密封效果好、使用寿命长、适应性强等特点，适用于高速、高温、高压等恶劣工作环境。
3. 膜片密封方案：膜片密封是一种新型的轴承箱密封方案，它采用弹性薄膜片将密封面与轴承箱壳体紧密接触，形成密封。
膜片密封具有密封效果好、摩擦阻力小、寿命长等优点，适用于高速、高温、高压等特殊工况。
4. 气体密封方案：气体密封是一种特殊的轴承箱密封方案，它利用气体的压力将密封面与轴承箱壳体紧密接触，形成密封。
气体密封具有密封效果好、摩擦阻力小、无污染等特点，适用于高速、高温、高精度等要求严格的工作环境。
轴承箱密封解决方案是保证轴承箱正常运行的关键因素之一。
根据不同的工作环境和工作条件，可以选择适合的密封方案，如油封密封方案、机械密封方案、膜片密封方案和气体密封方案等。
正确选择和使用轴承箱密封方案，能够有效延长轴承箱的使用寿命，提高设备的可靠性和经济性。
因此，在轴承箱的设计和选型过程中，密封方案的选择应给予足够的重视，并根据实际情况进行合理的优化和改进。
离心泵轴承箱端盖密封【摘要】离心泵轴承箱端盖密封对于离心泵的正常运行至关重要。
它可以有效防止泵体内部液体外泄，保护轴承不受污染和润滑油泄漏，延长设备的使用寿命。
在选择材料时，应考虑介质的特性和工作环境，以确保密封效果和耐久性。
安装时需注意密封件的选配和正确安装方式，以保证密封效果。
常见故障如密封件老化、损坏等时，需要及时替换或修复，以避免泄漏和损坏设备。
定期进行维护保养，清洁密封件，检查密封性能，可以提高泵的效率和稳定性。
离心泵轴承箱端盖密封在泵的安全运行中起着至关重要的作用，需要引起重视和重视。
【关键词】离心泵、轴承箱、端盖、密封、重要性、作用、材料选择、安装方法、常见故障、解决方法、维护、保养、结论。
1. 引言1.1 离心泵轴承箱端盖密封的重要性离心泵轴承箱端盖密封在离心泵工作中扮演着至关重要的角色。
它们的密封性能直接影响着泵的工作效率和稳定性，同时也影响着设备的寿命和安全性。
离心泵是一种通过离心力来输送流体的机械设备，而轴承箱端盖密封则起到了阻止流体泄漏和外界杂质进入的关键作用。
离心泵在工作时，会受到高速旋转和流体的冲击，如果轴承箱端盖密封不够严密或材料不耐腐蚀，就会出现泵体渗漏、异物进入等问题，导致泵的性能下降甚至设备损坏。
选择合适的轴承箱端盖密封并进行正确的安装和维护非常重要。
离心泵轴承箱端盖密封的良好性能也可以减少设备的能耗，提高泵的效率，降低运行成本。
对于离心泵工作稳定性和可靠性有着至关重要的意义。
在工程实践中，对离心泵轴承箱端盖密封的重视程度也逐渐提升，人们越来越意识到它的重要性，将其作为设备管理和维护中的重点之一。
深入了解离心泵轴承箱端盖密封的作用和选择对设备的正常运行具有重要意义。
2. 正文2.1 离心泵轴承箱端盖密封的作用离心泵轴承箱端盖密封是离心泵中非常重要的部件之一，它主要起到防止介质泄漏和外界杂质进入轴承箱的作用。
具体来说，离心泵轴承箱端盖密封的作用可以总结为以下几点：1. 防止泵体内介质泄漏：离心泵在运行过程中，会受到一定的压力和振动，如果轴承箱端盖密封不严密，介质就会通过密封处渗漏出来，导致泵体失效。
飞来峡电厂1#机组组合轴承端盖密封改造分析摘要：分析飞来峡电厂1#机组原组合轴承端盖密封存在渗油现象的形成原因和存在隐患，重点介绍本次技改方案采用新型端盖密封所具有的无间隙运行、防止渗油的特点，和实施过程的组织措施和安全措施，以期为同行提供借鉴和参考。
关键词：飞来峡电厂；组合轴承；渗油；端盖密封；技术改造1组合轴承简介飞来峡水利枢纽位于广东省北江上游，为低水头径流式电站，安装4台单机容量为35MW的灯泡贯流式水轮发电机组，发电机为奥地利ELIN公司成套引进。
其中，飞来峡发电厂的发电机组合轴承由正推力轴承、反推力轴承和导轴承组成，设有双推力环，正反推力轴承布置在导轴承的两侧，从形式上缩短了转子的悬臂长度。
轴承润滑采用强迫油循环的方式，在各正反推力瓦之间各布置16条喷油管，直接向推力瓦喷油。
导轴承顶部设有供油管，正推力瓦及导轴瓦处均设有高压顶起装置，用于开、停机过程油膜的形成。
按设计正推可承受4500KN的连续载荷，反推可承受5400KN的瞬时载荷。
导轴承支承发电机转子和主轴的重量，可承受1180KN的连续载荷，导轴承为偏心筒式瓦结构，分成上下两瓣，其重量为945Kg。
2 隐患分析飞来峡发电机组合轴承上游侧密封盖为梳齿密封, 由于投运时间较长、运行环境较恶劣等制约因素，机组转子在运行中存在着一定的摆动现象，因此密封与大轴的间隙在实际运行时不能保证设计间隙及安装间隙。
这样，将会出现2个不良的后果：（1）转子的运行轨迹在机组实际运行中近似为椭圆轨迹,大轴与梳齿密封的间隙在运行中时大时小，不能形成稳定的油膜密封；（2）在机组运行过程中，油槽内进出的循环油流处于紊流状态，油分子之间及动静部件与油之间碰撞冲击，均会使循环油汽化产生油雾，通过狭隙溢出，容易造成油及油雾泄漏现象，影响发电机的绝缘。
自1#水轮发电机投运行以来，机组组合轴承上游侧密封一直存在渗油情况，造成定子内部油污染严重，使其绝缘性降低，给机组的运行带来安全隐患，故飞来峡电厂相关机电人员针对上述情况制定了一套改造方案来排除此运行缺陷。
轴承端盖密封改造方案：
分体快换油封
技术背景
工业生产中存在着大量的减速机和轴承箱，更换这类设备中的油封，一般需要对设备进行解体，工作强度大，效率低，停工检修成本远远高于密封件费用（尤其是大设备）。
如原用高磨擦系数的丁腈橡胶或氟橡胶等传统材料，磨损快，失效频繁，更换密封件往往成为非常烦琐的工作，因此，对剖分密封的需求由来已久。
技术原理
鉴于此，云南国为公司开发出剖分式软骨架油封，并成功应用于广大客户的实际生产中。
其密封原理是：油封在剖分断面采用挤压配合从而实现油封在径向及轴向的双向密封。
此外，通过专业技术人员
对密封材料性能及弹性压缩比的测算，精确地设计出油封的挤压尺寸及比例，从而达到甚至超过整体式骨架油封的密封效果和使用寿命。
产品优劣
云南国为公司剖分式油封的优点及效果：
1．结构简单，原设备不需任何更改，易于拆装，大大节省检修时间及成本。
2．采用进口材料，是密封件具有优良的自润滑性能及耐磨性能，保证了密封效果及使用寿命
3． V型弹簧设计，对密封件实现持续稳定的补偿，提高密封性能。
4． V型弹簧与橡胶基体采用模铸内嵌形式，提高了密封件的稳定性能。
此剖分式油封的缺点：价格相对普通骨架油封较高，但相对于检修成本而言基本可以忽略。
适用范围
应用场合：各类减速机、轴承箱及不方便拆装的大型设备以及油封安装位置小或有其他零件挡住等情形。
应用介质：各类机油、润滑油、极性分子油、食品、化工。
应用温度：由密封件材料而定，—20℃~220℃。
应用压力：无压力。
