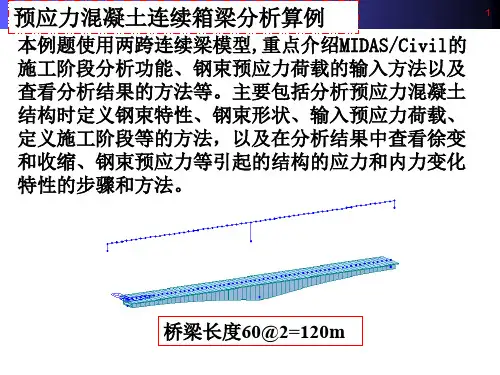

midas_连续梁计算书

4×30m连续梁结构分析对4*30m结构进行分析的第一步工作是对结构进行分析，确定结构的有限元离散，确定各项参数和结构的情况，并在此基础上进行建模和结构计算。

建立斜连续梁结构模型的详细步骤如下。

1. 设定建模环境2. 设置结构类型3. 定义材料和截面特性值4. 建立结构梁单元模型5. 定义结构组6. 定义边界组7.定义荷载组8.定义移动荷载9. 定义施工阶段10. 运行结构分析11. 查看结果12.psc设计13. 取一个单元做横向分析概要：在城市桥梁建设由于受到地形、美观等诸多方面的限制，连续梁结构成为其中应用的最多的桥梁形式。

同时，随着现代科技的发展，连续梁结构也变得越来越轻盈，更能满足城市对桥梁的景观要求。

本文中的例子采用一座4×30m的连续梁结构（如图1所示）。

1、桥梁基本数据桥梁跨径布置：4×30m＝120；桥梁宽度：0.25m（栏杆）＋2.5m（人行道）＋15.0m（机动车道）＋2.5m（人行道）+0.25（栏杆）＝20.5m；主梁高度：1.6m；支座处实体段为1.8m；行车道数：双向四车道＋2人行道桥梁横坡：机动车道向外1.5％，人行道向1.5％；施工方法：满堂支架施工；图1 1/2全桥立面图和1.6m标准断面2、主要材料及其参数2.1 混凝土各项力学指标见表1表12.2低松弛钢绞线（主要用于钢筋混凝土预应力构件）直径：15.24mm弹性模量：195000 MPa标准强度：1860 MPa抗拉强度设计值：1260 MPa抗压强度设计值: 390 MPa拉控制应力：1395 MPa热膨胀系数：0.0000122.3普通钢筋采用R235、HRB335钢筋，直径：8～32mm弹性模量：R235 210000 MPa / HRB335 200000 MPa标准强度：R235 235 MPa / HRB335 335 MPa热膨胀系数：0.0000123、设计荷载取值：3.1恒载：一期恒载包括主梁材料重量，混凝土容重取25 KN/m 3。

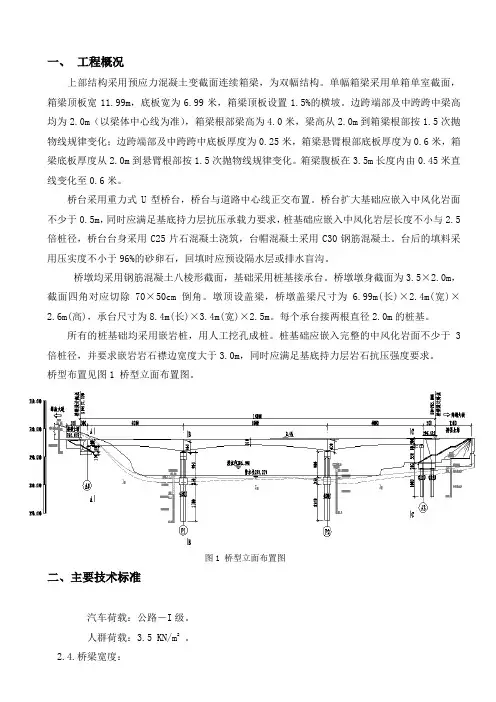

一、工程概况上部结构采用预应力混凝土变截面连续箱梁，为双幅结构。

单幅箱梁采用单箱单室截面，箱梁顶板宽11.99m，底板宽为6.99米，箱梁顶板设置1.5%的横坡。

边跨端部及中跨跨中梁高均为2.0m（以梁体中心线为准），箱梁根部梁高为4.0米，梁高从2.0m到箱梁根部按1.5次抛物线规律变化；边跨端部及中跨跨中底板厚度为0.25米，箱梁悬臂根部底板厚度为0.6米，箱梁底板厚度从2.0m到悬臂根部按1.5次抛物线规律变化。

箱梁腹板在3.5m长度内由0.45米直线变化至0.6米。

桥台采用重力式U型桥台，桥台与道路中心线正交布置。

桥台扩大基础应嵌入中风化岩面不少于0.5m，同时应满足基底持力层抗压承载力要求，桩基础应嵌入中风化岩层长度不小与2.5倍桩径，桥台台身采用C25片石混凝土浇筑，台帽混凝土采用C30钢筋混凝土。

台后的填料采用压实度不小于96%的砂卵石，回填时应预设隔水层或排水盲沟。

桥墩均采用钢筋混凝土八棱形截面，基础采用桩基接承台。

桥墩墩身截面为3.5×2.0m，截面四角对应切除70×50cm倒角。

墩顶设盖梁，桥墩盖梁尺寸为 6.99m(长)×2.4m(宽)×2.6m(高)，承台尺寸为8.4m(长)×3.4m(宽)×2.5m。

每个承台接两根直径2.0m的桩基。

所有的桩基础均采用嵌岩桩，用人工挖孔成桩。

桩基础应嵌入完整的中风化岩面不少于3倍桩径，并要求嵌岩岩石襟边宽度大于3.0m，同时应满足基底持力层岩石抗压强度要求。

桥型布置见图1 桥型立面布置图。

图1 桥型立面布置图二、主要技术标准汽车荷载：公路－I级。

人群荷载：3.5 KN/m2。

2.4.桥梁宽度：2.5. 纵坡、横坡：三、设计规范3.1.《城市桥梁设计准则》（CJJ11—93）。

3.2.《公路桥涵设计通用规范》（JTG D60—2004）。

3.3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）。

迈达斯（midas）计算潇湘路连续梁门洞调整后⽀架计算书1概述原《潇湘路（32+48+32）m连续梁施⼯⽅案》中，门洞条形基础中⼼间距为7.5⽶，现根据征迁⼈员反映，为满⾜门洞内机动车辆通⾏需求，需将条形基础中⼼间距调整⾄8.5⽶。

现对门洞结构体系进⾏计算，调整后门洞横断⾯如图1-1所⽰。

图1-1调整后门洞横断⾯图门洞纵断⾯不作改变如图1-2所⽰。

图1-2门洞总断⾯图门洞从上⾄下依次是：I40⼯字钢、双拼I40⼯字钢、Ф426*6钢管（内部灌C20素混凝⼟），各结构构件纵向布置均与原⽅案相同。

2主要材料⼒学性能（1）钢材为Q235钢，其主要⼒学性能取值如下：抗拉、抗压、抗弯强度:[ =125MpaQ235:[σ]=215Mpa, ]（2）混凝⼟采⽤C35混凝⼟，其主要⼒学性能取值如下：弹性模量：E=3.15×104N/mm2。

抗压强度设计值：f c=14.3N/mm2抗拉强度设计值：f t=1.43N/mm2（3）承台主筋采⽤HRB400级螺纹钢筋，其主要⼒学性能如下：抗拉强度设计值：f y=360N/mm2。

（4）箍筋采⽤HPB300级钢筋，其主要⼒学性能如下：抗拉强度设计值：f y=270N/mm23门洞结构计算3.1midas整体建模及荷载施加Midas整体模型如图3.1-1所⽰。

图3.1-1MIDAS整体模型图midas荷载加载横断⾯图如图3.1-2所⽰。

3.1-2荷载加载横断⾯图荷载加载纵断⾯如图3.1-3所⽰。

图3.1-3荷载加载纵断⾯图3.2整体受⼒分析整体模型受⼒分析如图5.2-1~5.2-3所⽰。

图5.2-1门洞整体位移等值线图5.2-2门洞整体组合应⼒云图图5.2-3门洞整体剪应⼒云图由模型分析可得，模型最⼤位移D=3.2mm＜[l/600]=14.1mm,组⼤组合应⼒σ=144.2Mpa＜[σ]=215Mpa，最⼤剪应⼒σ=21.6Mpa＜[σ]=125Mpa 门洞整体强度、刚度均满⾜要求。

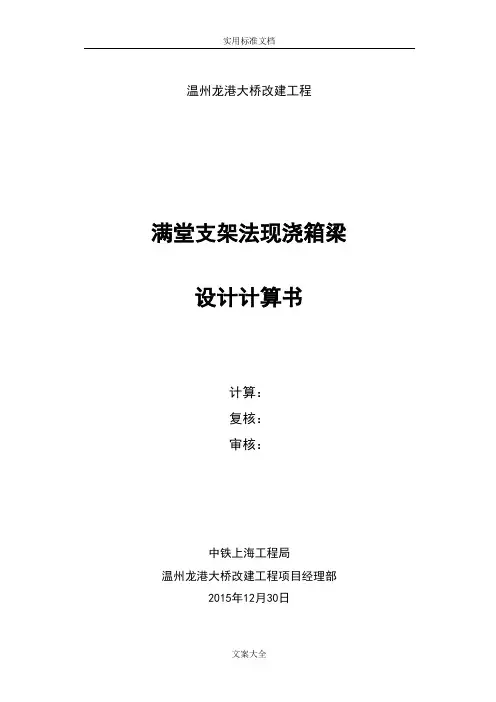

温州龙港大桥改建工程满堂支架法现浇箱梁设计计算书计算：复核：审核：中铁上海工程局温州龙港大桥改建工程项目经理部2015年12月30日目录1 编制依据、原则及范围············· - 1 - 1.1 编制依据················· - 1 - 1.2 编制原则················· - 1 -1.3 编制范围················· - 2 -2 设计构造··················· - 2 - 2.1 现浇连续箱梁设计构造··········· - 2 -2.2 支架体系主要构造············· - 2 -3 满堂支架体系设计参数取值··········· - 8 - 3.1 荷载组合················· - 8 - 3.2 强度、刚度标准·············· - 9 -3.3 材料力学参数···············- 10 -4 计算·····················- 10 - 4.1 模板计算·················- 11 - 4.2 模板下上层方木计算············- 11 - 4.3 顶托上纵向方木计算············- 13 - 4.4 碗扣支架计算···············- 14 - 4.5 地基承载力计算··············- 18 -温州龙港大桥改建工程现浇连续梁模板支架计算书1 编制依据、原则及范围1.1 编制依据1.1.1 设计文件（1）《温州龙港大桥改建工程两阶段施工图设计》（2013年8月）。

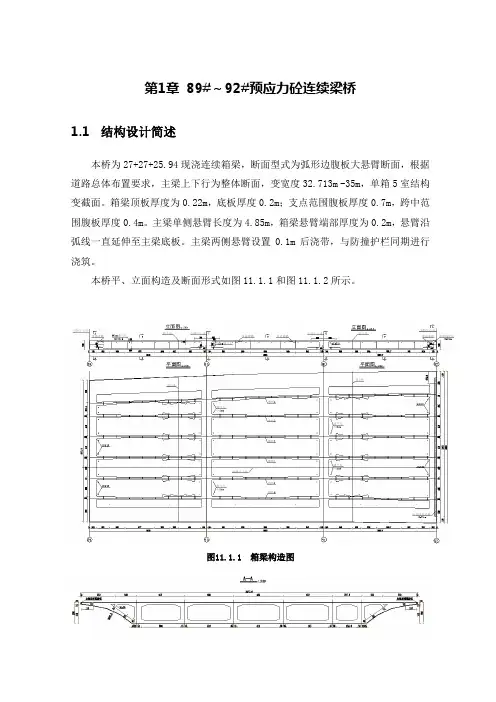

第1章89#～92#预应力砼连续梁桥1.1结构设计简述本桥为27+27+25.94现浇连续箱梁，断面型式为弧形边腹板大悬臂断面，根据道路总体布置要求，主梁上下行为整体断面，变宽度32.713m -35m，单箱5室结构变截面。

箱梁顶板厚度为0.22m，底板厚度0.2m；支点范围腹板厚度0.7m，跨中范围腹板厚度0.4m。

主梁单侧悬臂长度为4.85m，箱梁悬臂端部厚度为0.2m，悬臂沿弧线一直延伸至主梁底板。

主梁两侧悬臂设置0.1m后浇带，与防撞护栏同期进行浇筑。

本桥平、立面构造及断面形式如图11.1.1和图11.1.2所示。

图11.1.1 箱梁构造图图11.1.2 箱梁断面图纵向预应力采用φs15.2高强度低松弛钢绞线(Ⅱ级)(GB/T5224-1995)，标准强度f=1860MPa。

中支点断面钢束布置如图11.1.3所示。

pk图11.1.3 中支点断面钢束布置图主要断面预应力钢束数量如下表截面位置边跨跨中中支点中跨跨中钢绞线（φs15.2）束数363636墩横梁预应力采用采用φs15－19，单向张拉，如下图。

1.2主要材料1.2.1主要材料类型(1) 混凝土：主梁采用C50砼；(2) 普通钢筋：R235、HRB335钢筋；(3) 预应力体系：采用φs15.2高强度低松弛钢绞线(Ⅱ级)(GB/T5224-1995)，f=1860MPa；预应力锚具采用符合GB/T14370-2002《预应力筋锚具、标准强度pk夹具和连接器》中Ⅰ类要求的优质锚具；波纹管采用符合JT/T529-2004标准的塑料波纹管。

1.2.2主要材料用量指标本桥上部结构主要材料用量指标如表11.2.2-1所示，表中材料指标均为每平米桥面的用量。

表11.2.2-1 上部结构主要材料指标材料全桥用量用量指标单位用量单位用量指标混凝土（C50）m32015.8m3/m20.737预应力钢绞线t35.902kg/m213.131普通钢筋t345.221kg/m2126.2611.3结构计算分析1.3.1计算模型结构计算模型如下图所示。

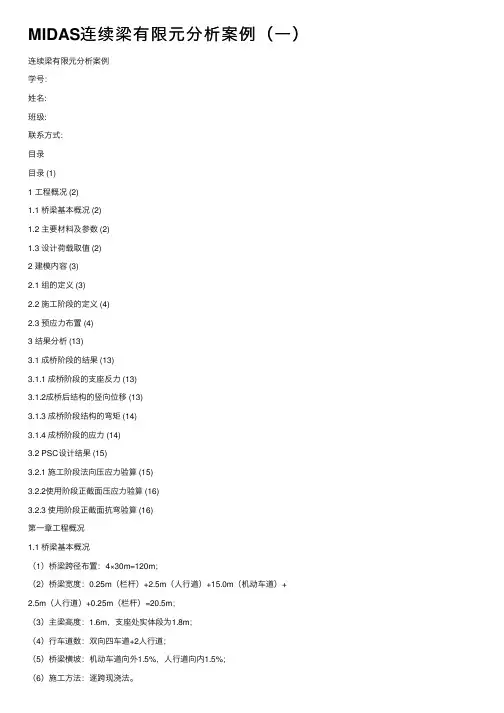

MIDAS连续梁有限元分析案例（⼀）连续梁有限元分析案例学号：姓名:班级:联系⽅式:⽬录⽬录 (1)1 ⼯程概况 (2)1.1 桥梁基本概况 (2)1.2 主要材料及参数 (2)1.3 设计荷载取值 (2)2 建模内容 (3)2.1 组的定义 (3)2.2 施⼯阶段的定义 (4)2.3 预应⼒布置 (4)3 结果分析 (13)3.1 成桥阶段的结果 (13)3.1.1 成桥阶段的⽀座反⼒ (13)3.1.2成桥后结构的竖向位移 (13)3.1.3 成桥阶段结构的弯矩 (14)3.1.4 成桥阶段的应⼒ (14)3.2 PSC设计结果 (15)3.2.1 施⼯阶段法向压应⼒验算 (15)3.2.2使⽤阶段正截⾯压应⼒验算 (16)3.2.3 使⽤阶段正截⾯抗弯验算 (16)第⼀章⼯程概况1.1 桥梁基本概况（1）桥梁跨径布置：4×30m=120m；（2）桥梁宽度：0.25m（栏杆）+2.5m（⼈⾏道）+15.0m（机动车道）+2.5m（⼈⾏道）+0.25m（栏杆）=20.5m；（3）主梁⾼度：1.6m，⽀座处实体段为1.8m；（4）⾏车道数：双向四车道+2⼈⾏道；（5）桥梁横坡：机动车道向外1.5%，⼈⾏道向内1.5%；（6）施⼯⽅法：逐跨现浇法。

1.2 主要材料及参数（1）混凝⼟选⽤C50混凝⼟，其⼒学指标见表1-1。

（2）预应⼒筋选⽤直径为15.24mm的低松弛钢绞线，其⼒学指标见表1-2。

1.3 设计荷载取值（1）恒载m；⼆期恒载（⼈⾏道、护栏、主要包括材料重量，混凝⼟容重：25KN/3桥⾯铺装等）合计：85KN/m；（2）活载：车辆荷载：公路I级⼈群荷载：3KN/m2；（3）温度⼒系统升温25℃，系统降温-15℃第⼆章 MIDAS建模2.1 组的定义见图2.1所⽰。

结构组8个，跨1包含单元1-24，跨2包含单元25-43，垮3包含单元44-62，跨4包含单元63-78；⽀架1包含节点80-104，⽀架2包含单元104-123，⽀架3包含单元123-142，⽀架4包含单元142-158。

潇湘路连续梁门洞调整后支架计算书1概述原《潇湘路（32+48+32）m连续梁施工方案》中，门洞条形基础中心间距为7.5米，现根据征迁人员反映，为满足门洞内机动车辆通行需求，需将条形基础中心间距调整至8.5米。

现对门洞结构体系进行计算，调整后门洞横断面如图1-1所示。

图1-1调整后门洞横断面图门洞纵断面不作改变如图1-2所示。

图1-2门洞总断面图门洞从上至下依次是：I40工字钢、双拼I40工字钢、Ф426*6钢管（内部灌C20素混凝土），各结构构件纵向布置均与原方案相同。

2主要材料力学性能（1）钢材为Q235钢，其主要力学性能取值如下：抗拉、抗压、抗弯强度:[ =125MpaQ235:[σ]=215Mpa, ]（2）混凝土采用C35混凝土，其主要力学性能取值如下：弹性模量：E=3.15×104N/mm2。

抗压强度设计值：f c=14.3N/mm2抗拉强度设计值：f t=1.43N/mm2（3）承台主筋采用HRB400级螺纹钢筋，其主要力学性能如下：抗拉强度设计值：f y=360N/mm2。

（4）箍筋采用HPB300级钢筋，其主要力学性能如下：抗拉强度设计值：f y=270N/mm23门洞结构计算3.1midas整体建模及荷载施加Midas整体模型如图3.1-1所示。

图3.1-1MIDAS整体模型图midas荷载加载横断面图如图3.1-2所示。

3.1-2荷载加载横断面图荷载加载纵断面如图3.1-3所示。

图3.1-3荷载加载纵断面图3.2整体受力分析整体模型受力分析如图5.2-1~5.2-3所示。

图5.2-1门洞整体位移等值线图5.2-2门洞整体组合应力云图图5.2-3门洞整体剪应力云图由模型分析可得，模型最大位移D=3.2mm＜[l/600]=14.1mm,组大组合应力σ=144.2Mpa＜[σ]=215Mpa，最大剪应力σ=21.6Mpa＜[σ]=125Mpa 门洞整体强度、刚度均满足要求。

作业1：支架连续梁计算报告姓名：学号：一、基本计算参数跨度组成：1.55m+2.0m+2.0m+1.55m截面形式：矩形材料：木混凝土荷载集度：35.5kN/m临时施工荷载集度：7.5kN/m荷载组合方式：方式1(强度组合)：1.2×35.5kN/m+1.4×7.5kN/m=53.1kN/m方式2(刚度组合)：1.0×35.5kN/m+1.0×7.5kN/m=43 kN/m 二、建模过程图2.1 节点建立对话框截图图2.2材料输入界面截图图2.3截面输入界面截图2.4 边界条件图2.4边界条件表格截图2.5有限元模型图2.5有限元模型消影图二、计算结果3.1变形结果图3.1混凝土荷载作用下梁变形图(单位mm)图3.2自重作用下梁变形图(单位mm)表3.1混凝土荷载作用下梁的变形结果节点号竖向挠度(mm)节点号竖向挠度(mm)节点号竖向挠度(mm)节点号竖向挠度(mm)1 0.00 21 -0.09 41 -0.08 61 -0.062 -0.02 22 -0.11 42 -0.11 62 -0.083 -0.05 23 -0.14 43 -0.13 63 -0.104 -0.07 24 -0.16 44 -0.16 64 -0.115 -0.10 25 -0.18 45 -0.18 65 -0.126 -0.11 26 -0.19 46 -0.19 66 -0.137 -0.12 27 -0.19 47 -0.19 67 -0.128 -0.13 28 -0.19 48 -0.19 68 -0.119 -0.12 29 -0.18 49 -0.18 69 -0.1010 -0.11 30 -0.16 50 -0.16 70 -0.0711 -0.10 31 -0.13 51 -0.14 71 -0.0512 -0.08 32 -0.11 52 -0.11 72 -0.0213 -0.06 33 -0.08 53 -0.09 73 0.0014 -0.04 34 -0.05 54 -0.0615 -0.02 35 -0.03 55 -0.0316 0.00 36 -0.01 56 -0.0117 0.00 37 0.00 57 0.0018 -0.01 38 -0.01 58 0.0019 -0.03 39 -0.03 59 -0.0220 -0.06 40 -0.05 60 -0.043.2内力结果图3.3混凝土荷载作用下弯矩图(单位kN.m)图3.4混凝土荷载作用下剪力图(单位kN)图3.5临时施工荷载作用下弯矩图(单位kN.m)图3.6临时施工荷载作用下剪力图(单位kN)图3.7强度组合作用下弯矩图(单位kN.m)图3.8强度组合作用下剪力图(单位kN)表3.2强度组合作用下内力结果表格3.3竖向支反力结果。

目录1. 纵向计算 (1)1。

1概算 (1)1.2设计参数 (4)1。

2.1 结构重力 (4)1.2。

2 基础变位作用 (5)1。

2.3 汽车荷载、人群荷载 (5)1.2。

4 汽车荷载冲击力系数 (5)1。

2.5 温度作用 (5)1.2.6 抗震要求 (5)1。

2。

7 桥梁设计基准期 (5)1。

2.8 桥梁设计使用年限 (5)1.2.9 桥梁设计安全等级 (6)1.2.10 环境类别 (6)1.2。

11 材料性能 (6)1。

3计算分析 (6)1。

3.1 支承反力 (6)1。

3.2 刚度 (6)1.3.3 内力 (7)1.3.4 截面 (8)1.3。

5 应力 (9)2。

普通横隔板计算 (10)2.1计算模式 (10)2。

2截面及截面特性 (10)2。

3设计荷载 (10)2.3.1 结构重力 (10)2。

3。

2 汽车荷载 (11)2。

4强度检算 (11)2。

5稳定检算 (12)3。

中支点横隔板 (12)3.1计算模式 (12)3.2强度检算 (12)3。

3稳定检算 (13)4. 端支点横隔板 (13)4。

1计算模式 (13)4。

2强度检算 (14)4。

3稳定检算 (15)5。

左侧悬臂托架 (15)5。

1计算模式 (15)5.2截面及截面特性 (16)5。

3设计荷载 (16)5。

3。

1 结构重力 (16)5。

3.2 汽车荷载 (17)5。

4内力 (17)5.5强度检算 (17)5。

5。

1 正应力 (18)5.5。

2 剪应力 (18)5。

5。

3 稳定检算： (18)6. 右侧悬臂托架 (18)6。

1计算模式 (18)6.2截面及截面特性 (18)6.3设计荷载 (19)6.3。

1 结构重力 (19)6.3.2 汽车荷载 (20)6.4内力 (20)6。

5强度检算 (20)6.5.1 正应力 (20)6.5.2 剪应力 (21)6。

5.3 稳定检算： (21)7. 支承加劲肋检算 (21)7。

1计算模式 (21)7.2强度核算 (21)7。

设定基本环境打开新文件，以‘连续梁分析.mgb’为名存档。

单位体系设定为‘m’和‘tonf’。

文件/ 新文件文件/ 存档(连续梁分析 )工具 / 单位体系长度> m ; 力 > tonf图 1.2 设定单位体系设定结构类型为 X-Z 平面。

模型 / 结构类型 结构类型> X-Z 平面 ↵设定材料以及截面材料选择钢材GB （S ）（中国标准规格），定义截面。

模型 / 材料和截面特性 /材料 名称( Grade3)设计类型 > 钢材规范> GB(S) ; 数据库> Grade3 ↵模型 / 材料和截面特性 / 截面截面数据截面号 ( 1 ) ; 截面形状 > 箱形截面 ;用户：如图输入 ; 名称> 400×200×12 ↵图 1.3 定义材料 图 1.4 定义截面建立节点和单元为了生成连续梁单元，首先输入节点。

正面,捕捉点 (关), 捕捉轴线 (关) 捕捉节点 (开), 捕捉单元 (开),自动对齐 选择“数据库”中的任意材料，材料的基本特性值（弹性模量、泊松比、线膨胀系数、容重）将自动输出。

参照用户手册的“输入单元时主要考虑事项”模型 / 节点 / 建立节点坐标 ( x, y, z ) ( 0, 0, 0 )图 1.5 建立节点用扩展单元功能来建立连续梁。

模型 / 单元/ 扩展单元全选扩展类型 > 节点 线单元单元属性> 单元类型 > 梁单元材料 > 1:Grade3 ; 截面> 1: 400*200*12 ; Beta 角( 0 )生成形式> 复制和移动 ; 复制和移动 > 任意间距方向> x ; 间距( 3@5/3, 8@10/8, 3@5/3 )图 1.6 建立单元X Z输入梁单元. 关于梁单元的详细事项参照在线帮助的“单元类型”的“梁单元”部分输入边界条件3维空间的节点有6个自由度 (Dx, Dy, Dz, Rx, Ry, Rz)。

MIDAS连续梁计算书⽬录第1章设计原始资料 (1)1.1设计概况 (1)1.2技术标准 (1)1.3主要规范 (1)第2章桥跨总体布置及结构尺⼨拟定 (2)2.1尺⼨拟定 (2)2.1.1 桥孔分跨 (2)2.1.2 截⾯形式 (2)2.1.3 梁⾼ (3)2.1.4 细部尺⼨ (4)2.15 主要材料及材料性能 (6)2.2模型建⽴与分析 (7)2.2.1 计算模型 (8)第3章荷载内⼒计算 (9)3.1荷载⼯况及荷载组合 (9)3.2作⽤效应计算 (10)3.2.1 永久作⽤计算 (10)3.3作⽤效应组合 (16)第4章预应⼒钢束的估算与布置 (20)4.1⼒筋估算 (20)4.1.1 计算原理 (20)4.1.2 预应⼒钢束的估算 (24)4.2预应⼒钢束的布置（具体布置图见图纸） (27)第5章预应⼒损失及有效应⼒的计算 (29)5.1预应⼒损失的计算 (29)5.1.1摩阻损失 (29)5.1.2. 锚具变形损失 (30)5.1.3. 混凝⼟的弹性压缩 (30)5.1.4.钢束松弛损失 (31)5.1.5.收缩徐变损失 (31)5.2有效预应⼒的计算 (32)第6章次内⼒的计算 (33)6.1徐变次内⼒的计算 (33)6.2预加⼒引起的次内⼒ (33)第7章内⼒组合 (35)7.1承载能⼒极限状态下的效应组合 (35)7.2正常使⽤极限状态下的效应组合 (37)第8章主梁截⾯验算 (41)8.1正截⾯抗弯承载⼒验算 (41)8.2持久状况正常使⽤极限状态应⼒验算 (44)8.2.1 正截⾯抗裂验算（法向拉应⼒） (44)8.2.2 斜截⾯抗裂验算（主拉应⼒） (46)8.2.3混凝⼟最⼤压应⼒验算 (49)8.2.4 预应⼒钢筋中的拉应⼒验算 (50)8.3挠度的验算 (51)⼩结 (53)第1章设计原始资料1.1 设计概况设计某预应⼒混凝⼟连续梁桥模型，标准跨径为35m+50m+35m。
