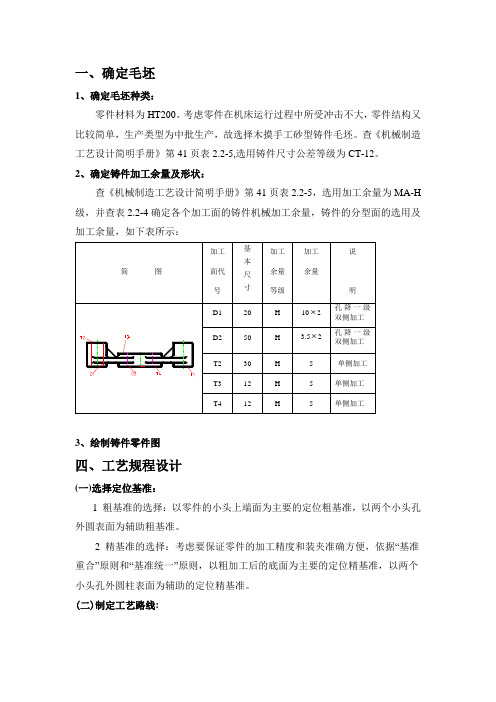

一、确定毛坯1、确定毛坯种类:零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大,零件结构又比较简单,生产类型为中批生产,故选择木摸手工砂型铸件毛坯。
查《机械制造工艺设计简明手册》第41页表2.2-5,选用铸件尺寸公差等级为CT-12。
2、确定铸件加工余量及形状:查《机械制造工艺设计简明手册》第41页表2.2-5,选用加工余量为MA-H 级,并查表2.2-4确定各个加工面的铸件机械加工余量,铸件的分型面的选用及加工余量,如下表所示:3、绘制铸件零件图四、工艺规程设计(一)选择定位基准:1 粗基准的选择:以零件的小头上端面为主要的定位粗基准,以两个小头孔外圆表面为辅助粗基准。
2 精基准的选择:考虑要保证零件的加工精度和装夹准确方便,依据“基准重合”原则和“基准统一”原则,以粗加工后的底面为主要的定位精基准,以两个小头孔外圆柱表面为辅助的定位精基准。
(二)制定工艺路线:根据零件的几何形状、尺寸精度及位置精度等技术要求,以及加工方法所能达到的经济精度,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外,还应当考虑经济效果,以便使生产成本尽量下降。
查《机械制造工艺设计简明手册》第20页表1.4-7、1.4-8、1.4-11,选择零件的加工方法及工艺路线方案如下:工序01 粗铣Φ20、Φ50下端面,以T2为粗基准,采用X51立式铣床加专用夹具;工序02 粗铣Φ20上端面,以T1为定位基准,采用X51立式铣床加专用夹具;工序03 粗铣Φ50上端面,以T4为定位基准,采用X51立式铣床加专用夹具;工序04 钻、扩Φ20孔,以Φ32外圆和T2为基准,采用Z525立式钻床加专用夹具;工序05 粗镗Φ50孔,以D1为定位基准,采用T616卧式镗床加专用夹具;工序06 铣斜肩,以D1和T2为定位基准,采用X51立式铣床加专用夹具;工序07 精铣Φ20下端面,以T2为基准,采用X51立式铣床加专用夹具;工序08 精铣Φ20上端面,以T1为基准,采用X51立式铣床加专用夹具;工序09 粗铰、精铰Φ20孔,以T2和Φ32外圆为基准,采用Z525立式钻床加专用夹具;工序10 精铣Φ50端面,以D1为基准,采用X51立式铣床加专用夹具;工序11 半精镗Φ50孔,以D1做定位基准,采用T616卧式镗床加专用夹具;工序12 钻、铰Φ8锥孔,以T1和零件中线为基准,采用Z525立式钻床加专用夹具;工序13 钻M6底孔,攻螺纹,以T1和零件中线为基准,采用Z525立式钻床并采用专用夹具;工序14 铣断,以D1为基准,采用X60卧式铣床加专用夹具;工序15 去毛刺;工序16 终检。
课程设计任务书一、设计题目轴承座零件的机械加工工艺规程及工艺装备设计(钻13×17孔夹具设计)二、原始资料(1) 被加工零件的零件草图 1张(2) 生产类型: 50000件/年三、上交材料(1) 被加工工件的零件图 1张(2) 工件的毛坯图 1张(3) 机械加工工艺过程卡片 1张(4) 与所设计夹具对应那道工序的工序卡片 1张(5) 夹具装配图 1张(7) 课程设计说明书(7000-8000字) 1份说明书主要包括以下内容(章节)①目录②摘要(中外文对照的,各占一页)③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等,10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图 2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书 3天(5) 准备及答辩 2天五、指导教师评语成绩:指导教师日期成绩评定采用五级分制,即优秀、良好、中等、及格和不及格。
优秀:设计方案合理并新颖,设计说明书及设计图纸规范、内容丰富。
在设计过程中勤奋好学、有创新思想;良好:设计方案合理,设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想;中等:设计方案一般,设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显;及格:设计方案不完善,存在一些小错误,说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够:不及格:设计方案有严重错误,设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够。
摘要本次课程轴承座的加工工艺的规程,以及13×17孔工艺装备的设计,首先基本了解一下加工的零件,确定轴承座的生产类型,然后确定毛坯的种类和制造,然后拟定工艺路线,做出工艺卡片和工序卡片,加工余量和工序尺寸的确定和时间定额的确定,金属切削机床的选定,机床夹具的设计包括定位方案的设计和对刀及导向装置的设计,夹紧装置的设计,夹具体的设计,画出夹具装配图和夹具图确定过程。
课程设计题目:设计轴承盖零件加工工艺规程及加工摘要本文是有关轴承座工艺步骤的说明和机床夹具设计方法的具体阐述。
工艺设计是在学习机械制造技术工艺学及机床夹具设计后,在生产实习的基础上,综合运用所学相关知识对零件进行加工工艺规程的设计和机床夹具的设计,根据零件加工要求制定出可行的工艺路线和合理的夹具方案,以确保零件的加工质量。
据资料所示,轴承座是变速器中的主要外部零件,其主要作用是实现变速器中传动作用和正常工作的。
在设计轴承座机械加工工艺过程时要通过查表法准确的确定各表面的总余量及余量公差,合理选择机床加工设备以及相应的加工刀具,进给量,切削速度、功率,扭矩等用来提高加工精度,保证其加工质量。
关键词机械加工、工艺规程、专用夹具、轴承座This is the description of the process steps of the bearing and machine tool fixture design methods specifically addressed. Process design is to study the mechanical manufacturing technology and machine tool fixture design, production internship on the basis of the integrated use of the knowledge of the part design process planning and design of jigs and fixtures, parts processing requirements to develop a feasible the process route and a reasonable fixture program to ensure that the processing quality of the parts.According to the data shown in bearing the main external parts of the transmission, its main role is the role of transmission in the transmission and normal work. Process design bearing machining process by look-up table method accurately determine the total margin and the margin of tolerance of each surface, a reasonable choice of machining equipment and processing tool, feed rate, cutting speed, power, torque used to improve processing accuracy, and ensure the quality of its processing.Keywords machining, process planning, special fixtures, bearing目录1 轴承座的工艺分析及生产类型的确定 (6)1.1 轴承座的用途 ............................................. 6 1.2轴承座的技术要求.......................................... 7 1.3轴承座工艺分析 ........................................... 7 2 确定毛坯 、绘制毛坯简图 (8)2.1选择毛坯 ................................................. 8 2.2确定毛坯的尺寸公差和机械加工余量 .......................... 8 2.3绘制轴承座毛胚的铸造简图 .................................. 9 3、拟定轴承座工艺路线 . (9)3.1、定位基准的选择 (9)3.1.1 精基准的选择 ...................................... 10 3.1.2 粗基准的选择 ...................................... 10 3.2各面、孔加工方法的确定 ................................... 10 3.3加工阶段的划分 .......................................... 11 3.4工序的集中与分散......................................... 11 3.5工序顺序的安排 (11)3.51机械加工工序 ........................................ 11 3.52热处理工序 .......................................... 11 3.53辅助工序 ............................................ 11 3.6确定加工路线 ............................................ 12 4 机床设备及工艺装备的选用 . (13)4.1机床设备的选用 .......................................... 13 4.2工艺装备的选用 .......................................... 13 5 加工余量、工序尺寸和公差的确定 ............................... 13 6 切削用量、时间定额的计算 . (13)6.1切削用量的计算 (13)6.11 钻孔工步 ........................................... 14 6.2时间定额的计算 ............................ 错误!未定义书签。

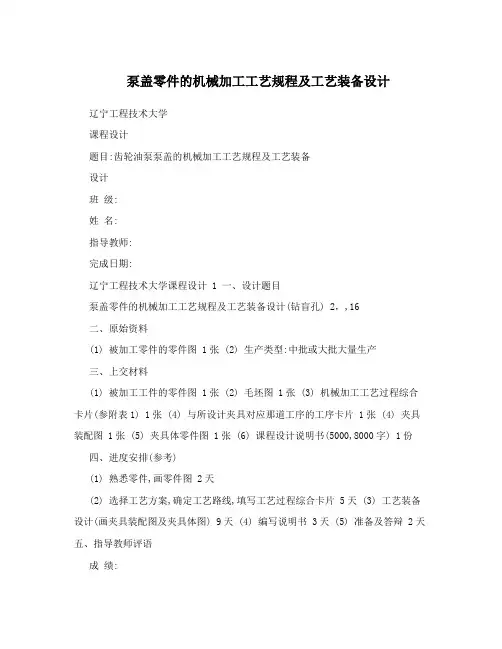

泵盖零件的机械加工工艺规程及工艺装备设计辽宁工程技术大学课程设计题目:齿轮油泵泵盖的机械加工工艺规程及工艺装备设计班级:姓名:指导教师:完成日期:辽宁工程技术大学课程设计 1 一、设计题目泵盖零件的机械加工工艺规程及工艺装备设计(钻盲孔) 2,,16二、原始资料(1) 被加工零件的零件图 1张 (2) 生产类型:中批或大批大量生产三、上交材料(1) 被加工工件的零件图 1张 (2) 毛坯图 1张 (3) 机械加工工艺过程综合卡片(参附表1) 1张 (4) 与所设计夹具对应那道工序的工序卡片 1张 (4) 夹具装配图 1张 (5) 夹具体零件图 1张 (6) 课程设计说明书(5000,8000字) 1份四、进度安排(参考)(1) 熟悉零件,画零件图 2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天 (3) 工艺装备设计(画夹具装配图及夹具体图) 9天 (4) 编写说明书 3天 (5) 准备及答辩 2天五、指导教师评语成绩:指导教师日期辽宁工程技术大学课程设计 I摘要本课程设计主要内容包括齿轮油泵泵盖的加工工艺过程设计和钻盲孔的专用夹具设计,在课程设计过程中完成2,,16了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制及说明书的编写。
泵盖零件结构较简单,而且为铸件,外表面为要求较高精度要求,铸造即可满足,与其它接触面处的端面精度要求较高,需要经过粗车、半精车加工,保证密封配合性。
本次设计针对盲孔的加工难度设计了一套专用夹2,,16具,采用一面两孔的定位方式来满足定位要求,又通过夹紧装置保证加工过程中不会产生较大误差。
其中间过程对夹紧装置进行了受力分析,保证了夹紧的可靠性。
综上所述为本次课程设计的主要内容及设计过程谢谢朋友对我文章的赏识~充值后就可以下载说明书~我这里还有一个压缩包~里面有相应的word说明书和CAD图纸,零件图、毛坯图、夹具体、装配图,及机械加工工艺卡片。
下载后请留上你的邮箱号或QQ号或给我的QQ留言:1459919609。

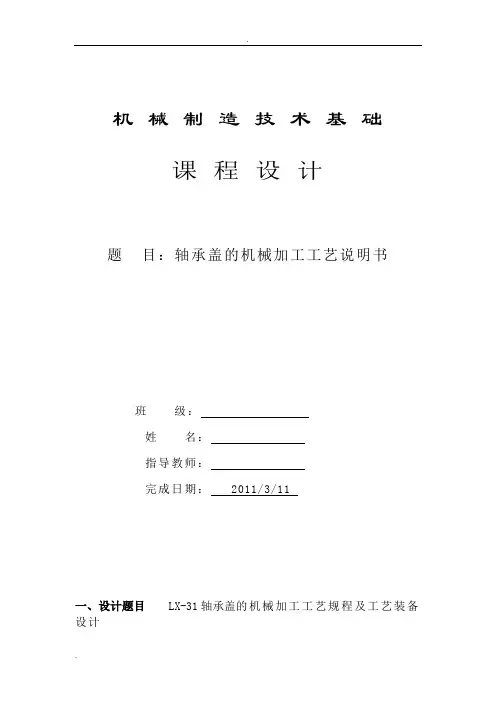

机械制造技术基础课程设计题目:轴承盖的机械加工工艺说明书班级:姓名:指导教师:完成日期:2011/3/11一、设计题目LX-31轴承盖的机械加工工艺规程及工艺装备设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:(中批或大批大量生产)三、上交材料1.绘制零件图1张2.毛坯图1张3.编制机械加工工艺过程综合卡片1套4.编制机械加工工艺卡片(仅编制所设计夹具对应的那道工序的机械加工工艺卡片)1套5.绘制夹具装配图(A0或A1)1张6.绘制夹具中1个零件图(A1或A2。
装配图出来后,由指导教师为学生指定需绘制的零件图,一般为夹具体)。
1张7.编写课程设计说明书(约5000-8000字)。
1份四、进度安排本课程设计要求在3周内完成。
1.第l~2天查资料,熟悉题目阶段。
2.第3~7天,完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3.第8~10天,完成夹具总体方案设计(画出草图,与指导教师沟通,在其同意的前提下,进行课程设计的下一步)。
4.第11~13天,完成夹具总装图的绘制。
5.第14~15天,零件图的绘制。
6.第16~18天,整理并完成设计说明书的编写。
7.第19天,完成图纸和说明书的输出打印。
8.第20~21天,答辩五、指导教师评语成绩:指导教师日期摘要机械制造技术基础课程设计,是以切削理论为基础,制造工艺为主线,兼顾工艺装备知识的机械制造技术基本涉机能力培养的实践课程;是综合运用机械制造技术的基本知识,基本理论和基本技能,分析和解决实际工程问题的一个重要教学环节;是对学生运用掌握的“机械制造”技术基础知识及相关知识的一次全面的应用训练。
机械制造技术基础课程设计,是已机械制造工艺装备为内容进行的设计。
即以给定的一个中等复杂的程度的中小型机械零件为对象,在确定其毛胚制造工艺的基础上,编制其机械加工工艺规程,并对其一工序进行机床专用卡具设计。
常州机电职业技术学院毕业设计(论文)作者:学号:系部:专业:题目:轴承盖零件加工工艺及夹具设计校内指导教师:企业指导教师评阅者:年月目录目录 (III)1序言 (1)2 零件的分析 (2)2.1零件的形状 (2)2.2零件的工艺分析 (2)3 工艺规程设计 (3)3.1 确定毛坯的制造形式 (3)3.2 基面的选择 (3)3.3 制定工艺路线 (3)3.3.1 工艺路线方案一 (4)3.3.2 工艺路线方案二 (4)3.3.3 工艺方案的比较与分析 (5)3.4 选择加工设备和工艺装备 (6)3.4.1 机床选用 (6)3.4.2 选择刀具 (6)3.4.3 选择量具 (6)3.5 机械加工余量、工序尺寸及毛坯尺寸的确定 (6)3.6确定切削用量及基本工时 (8)4 钻3-Φ9孔夹具设计 (19)4.1 夹具的夹紧装置和定位装置 (19)4.2 夹具的导向 (20)4.3 切削力及夹紧力的计算 (20)4.4 钻孔与工件之间的切屑间隙 (23)4.5 钻模板 (23)4.6定位误差的分析 (24)4.7 钻套、衬套、钻模板设计与选用 (24)4.8 确定夹具体结构和总体结构 (25)4.9 夹具设计及操作的简要说明 (27)总结 (28)致谢 (29)参考文献 (30)1序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
轴承盖零件加工工艺及钻床夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下,进行的一个全面的考核。
正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证尺寸证零件的加工质量。

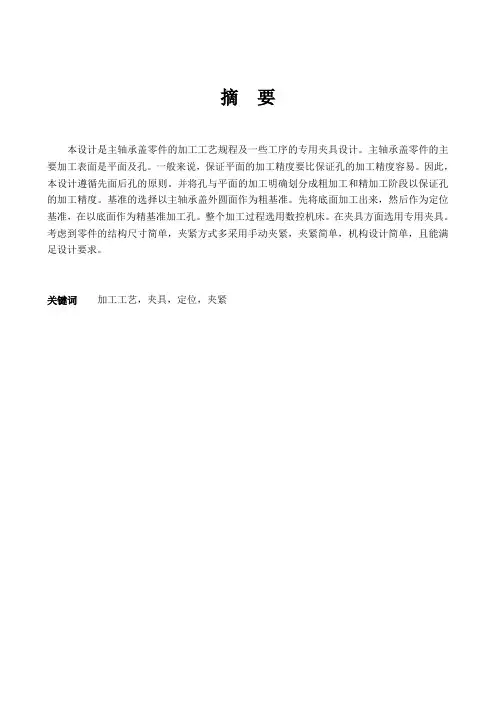

摘要本设计是主轴承盖零件的加工工艺规程及一些工序的专用夹具设计。
主轴承盖零件的主要加工表面是平面及孔。
一般来说,保证平面的加工精度要比保证孔的加工精度容易。
因此,本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。
基准的选择以主轴承盖外圆面作为粗基准。
先将底面加工出来,然后作为定位基准,在以底面作为精基准加工孔。
整个加工过程选用数控机床。
在夹具方面选用专用夹具。
考虑到零件的结构尺寸简单,夹紧方式多采用手动夹紧,夹紧简单,机构设计简单,且能满足设计要求。
关键词加工工艺,夹具,定位,夹紧ABSTRACTThis paper is to design the main bearing cap lever spare parts and some specialized tongs in the process. main bearing cap lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.Key Words craft proces , tongs, fixed position, tight clip前言主轴承盖是单缸柴油机( 如S195) 支承曲轴的重要零件, 此零件加工精度高低, 直接影响柴油机的性能, 而且前使用的单缸柴油机的大多是农业机械, 且生产此产品的厂家大多是县级的专业中型企业, 其资金受到一定的制约, 因此对提高零件加工精度, 工艺方案显得尤为重要。

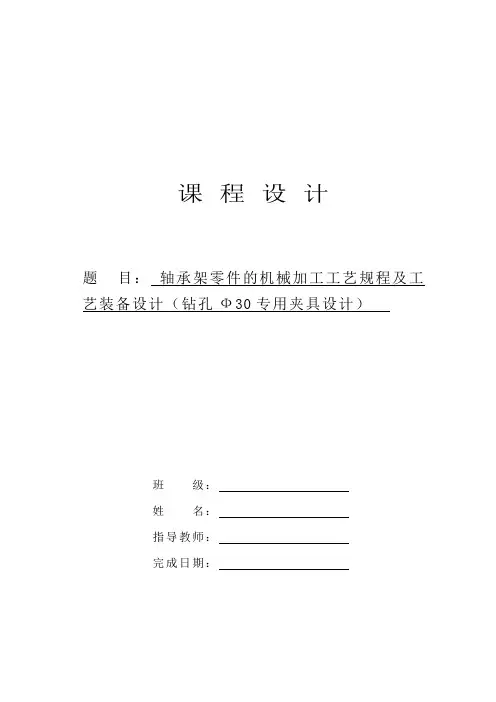

课程设计题目:轴承架零件的机械加工工艺规程及工艺装备设计(钻孔Ф30专用夹具设计)班级:姓名:指导教师:完成日期:I一、设计题目(学生空出,由指导教师填写)轴承架零件的机械加工工艺规程及工艺装备设计(钻孔Ф30专用夹具设计)二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:中批或大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程综合卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体零件图1张(6) 课程设计说明书(5000~8000字) 1份四、四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩:指导教师日期摘要本课程设计主要内容包括轴承架的加工工艺过程设计和钻Ф30孔的专用夹具设计。
首先,通过对轴承架的分析,了解轴承架的作用。
其次依据轴承架毛坯件和生产纲领的要求及各加工方案的比较,制定出切实可行的轴承架加工工艺规程路线。
再运用机械制造技术基础等相关课程的知识,确定轴承架在加工中的定位、夹紧以及工艺路线的安排,并确定了加工面的工艺尺寸和选择合适的机床和刀具,保证零件的加工质量。
最后,根据被加工零件的加工要求,参考机床夹具设计手册及相关方运用夹具设计面的书籍,的基本原理和方法,拟定夹具设计的方案,设计出高效、省力、经济合理并且能保证加工质量的夹具。
在整个课程设计过程中完成了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制。
AbstractThe main contents of the curriculum design, including the processing of aircraft bearings process design and drilling holes Ф30 dedicated fixture design. First of all, through the analysis of aircraft bearings, to understand the role of aircraft bearings. Second, based on rough pieces of aircraft bearings and production requirements of the Program and the comparison processing program to develop a practical point of order processing bearing frame line. Re-use of machinery and other manufacturing technology-related courses based on knowledge, determine the bearing frame in the processing of the positioning, clamping and the process line and to determine the level of the processing technology of surface size and select the appropriate machine tool and tool to ensure the quality o f parts machining . Finally, parts are processed in accordance with the processing requirements of machine tool fixture design reference manual and related to the use of surface fixture design books, the basic principles and methods, fixture design program to develop design efficient, labor-saving, economic rationality and processing to ensure the quality of the fixture. Throughout the curriculum design process was completed parts map, blank map of the specific folder and the folder assembly mapping specific parts.目录1 零件的分析 (1)1.1 轴承架的作用 (1)1.2 轴承架的技术要求 (1)1.3 审查轴承架的工艺性 (2)2轴承架毛坯的确定 (2)2.1确定轴承架的生产类型 (2)2.2确定毛坯的类型和制造方法 (3)3拟定工艺路线 (3)3.1定位基准的选择 (3)3.2确定各表面的加工方法 (4)3.3加工阶段的划分 (4)3.4工艺线路方案 (4)3.5确定各工序的加工余量 (5)4 Ф30-Ф35孔切削用量的计算 (7)4.1钻孔工步切削用量的计算 (7)4.2 扩孔工步切削用量的计算 (8)5 加工Ф30孔基本工时的计算 (8)5.1基本时间的计算 (8)5.2 辅助时间的确定 (8)5.3其他时间的计算 (8)5.4 单件时间定额t (9)dj5.5编制工序卡片 (9)6 Ф30孔专用夹具设计 (9)6.1定位方案的设计 (9)6.2定位误差分析与计算 (10)6.3 导向元件的设计 (10)6.4 夹紧装置的选择 (11)6.5 夹具结构设计与简要操作说明 (11)7 方案综合评价与结论 (12)8 体会与展望 (12)参考文献 (14)1 零件的分析1.1 轴承架的作用设计题目所给的零件轴承架,上端突出的两孔(基轴制设计制造)用于安装轴承加工精度要求比较严格。

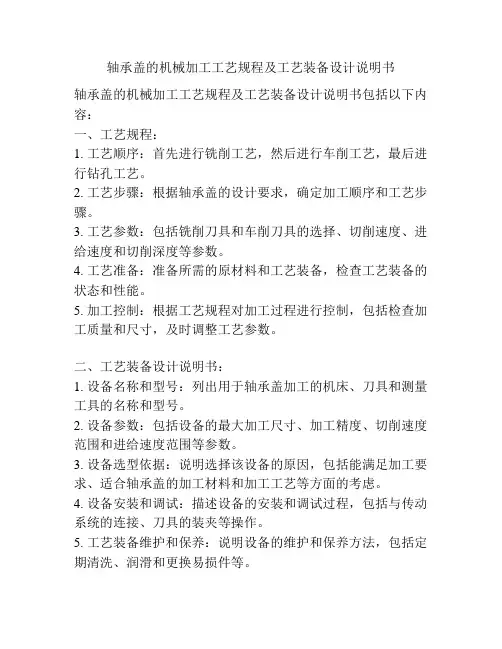

轴承盖的机械加工工艺规程及工艺装备设计说明书
轴承盖的机械加工工艺规程及工艺装备设计说明书包括以下内容:
一、工艺规程:
1. 工艺顺序:首先进行铣削工艺,然后进行车削工艺,最后进行钻孔工艺。
2. 工艺步骤:根据轴承盖的设计要求,确定加工顺序和工艺步骤。
3. 工艺参数:包括铣削刀具和车削刀具的选择、切削速度、进给速度和切削深度等参数。
4. 工艺准备:准备所需的原材料和工艺装备,检查工艺装备的状态和性能。
5. 加工控制:根据工艺规程对加工过程进行控制,包括检查加工质量和尺寸,及时调整工艺参数。
二、工艺装备设计说明书:
1. 设备名称和型号:列出用于轴承盖加工的机床、刀具和测量工具的名称和型号。
2. 设备参数:包括设备的最大加工尺寸、加工精度、切削速度范围和进给速度范围等参数。
3. 设备选型依据:说明选择该设备的原因,包括能满足加工要求、适合轴承盖的加工材料和加工工艺等方面的考虑。
4. 设备安装和调试:描述设备的安装和调试过程,包括与传动系统的连接、刀具的装夹等操作。
5. 工艺装备维护和保养:说明设备的维护和保养方法,包括定期清洗、润滑和更换易损件等。
