住宅建筑管道井设置的一般要求

水管井的合格标准包括以下几个方面：
1.井径：根据相关规范要求，自来水井的井径应符合相关规范要
求，通常为直径1.2米至1.5米。

对于大型井或特殊用途的井，
如水泵井、沉淀井等，其直径和深度应根据实际需要进行设计。

2.井深：自来水井的井深应根据地下水位、地质情况、周边环境
等因素进行设计。

一般来说，井深应大于6米，以确保足够的
蓄水量和水质。

3.井盖：自来水井应配备合格的井盖，以保护井口不受外界环境
影响，同时方便维护。

4.井口与地面高度：自来水井的井口与地面高度应符合相关规范
要求，通常为1米至1.5米。

5.进水口：自来水井的进水口应设在地面高程较高的位置，以防
止倒灌。

6.防水措施：自来水井应采取有效的防水措施，以防止渗漏和地
下水倒灌。

7.安全防护：自来水井周围应设置安全警示标志和防护措施，以
确保人员安全。

除了以上几个方面，水管井的合格标准还包括水质、水压、管道材料、安装工艺等方面的要求。

具体标准可能因地区、用途和具体工程要求而有所不同，建议在具体工程中参照相关规范和标准进行设计和施工。

住宅建筑管道井的类别及一般设置原则首先介绍卫生间的管道井。

卫生间的管道井主要包括下水管道以及给水及排气管道。

下水管道主要负责处理卫生间内的废水，通常是将废水通过下水道排放至污水处理系统。

给水管道则负责供应卫生间内的水源，包括马桶冲水、洗手池和淋浴等。

排气管道则主要负责排除卫生间内由于使用过程中产生的异味和湿气。

卫生间的管道井一般设置在卫生间的便利墙或便利柜后面，通过设置检查孔和安全阀门等结构，便于检修和维护。

其次是厨房的管道井。

厨房的管道井主要包括排水管道和油烟管道。

排水管道主要负责处理厨房内产生的废水，包括洗碗池、洗菜池和排油烟机等。

油烟管道则主要负责排出厨房内烹饪产生的油烟，通常是通过排烟机将油烟排出至室外。

厨房的管道井一般设置在厨房的便利墙或便利柜后面，通过设置检查孔和阀门等结构，方便检修和维护。

最后是排烟系统的管道井。

排烟系统主要负责排除住宅内的烟雾和有害气体，保障住宅内的空气质量。

排烟系统的管道井一般设置在建筑的墙体内，通过设置检查孔、阀门和防火门等结构，防止火灾时烟雾进入管道井，确保人员和财产的安全。

总的来说，住宅建筑管道井的设置原则可归纳为以下几点：1.管道井应方便进行维修和检修，设置检查孔和安全阀门等结构便于操作；2.管道井应符合相关的建筑和消防规范要求，确保安全性能；3.各类管道井应分开设置，防止交叉污染和交叉感染；4.管道井应设置通风设施，保持管道井内的空气流通，防止积聚有害气体；5.管道井应与住宅内部的布局相协调，不影响住宅的美观；6.管道井应设置防火设施，防止火灾时蔓延和烟雾进入管道井。

综上所述，住宅建筑管道井的类别主要包括卫生间、厨房和排烟系统，而一般设置原则包括方便维修和检修、符合建筑和消防规范、分开设置、设置通风设施、与住宅布局相协调以及设置防火设施等。

这些原则的遵守可保障住宅内的管道系统正常运行并确保人员和财产的安全。

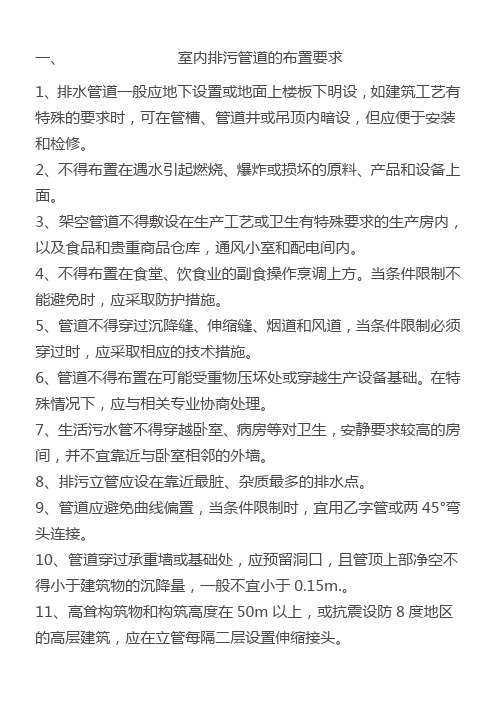

一、室内排污管道的布置要求1、排水管道一般应地下设置或地面上楼板下明设，如建筑工艺有特殊的要求时，可在管槽、管道井或吊顶内暗设，但应便于安装和检修。

2、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。

3、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房内，以及食品和贵重商品仓库，通风小室和配电间内。

4、不得布置在食堂、饮食业的副食操作烹调上方。

当条件限制不能避免时，应采取防护措施。

5、管道不得穿过沉降缝、伸缩缝、烟道和风道，当条件限制必须穿过时，应采取相应的技术措施。

6、管道不得布置在可能受重物压坏处或穿越生产设备基础。

在特殊情况下，应与相关专业协商处理。

7、生活污水管不得穿越卧室、病房等对卫生，安静要求较高的房间，并不宜靠近与卧室相邻的外墙。

8、排污立管应设在靠近最脏、杂质最多的排水点。

9、管道应避免曲线偏置，当条件限制时，宜用乙字管或两45°弯头连接。

10、管道穿过承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m.。

11、高耸构筑物和构筑高度在50m以上，或抗震设防8度地区的高层建筑，应在立管每隔二层设置伸缩接头。

12、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表1的规定。

最低横管与立管连接处至立管底部距离表1注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。

②排水支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于3.0 m.③不能满上述两条件时,则排水支管应单独排出室外。

13、一般厂房，为防止机械损坏管道，管道最小埋设深度应按下表2规定：埋管深度表2注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于1.0m。

管材和附件一、管材的选用：1.生活污水管道一般采用硬聚氯乙烯管或铸铁管。

2.工业废水管材可根据废水性质，管材的机械强度及管道敷设方法等因素，经技术经济比较后确定。

目录1.管道井排布准备工作 (2)1.1图纸准备 (2)1.2管道材质 (2)1.3图纸管井尺寸与现场管井尺寸的核实 (2)2.管道井排布 (2)2.1给排水立管的排布原则 (2)2.2水表水平安装标高要求 (3)3.管井内机电安装优先施工的前置条件 (4)3.1管井内墙 (4)3.2管井内顶及地面 (4)4.管井内机电管线面漆原则 (4)4.1给水排水管道及支架 (4)4.1消防水管道及支架 (5)5.管井内机电管线标识原则 (5)6.管井内机电管线无套管部位做法 (5)机电住宅项目管道井排布原则及安装要求1.管道井排布准备工作1.1图纸准备成套的给排水平面图（最终版有盖章签字）、给排水系统图、（厂家深化过的太阳能热水系统图及平面图）、结构图、建筑图。

1.2管道材质给排水主材材料使用确认表（三方签字）。

1.3图纸管井尺寸与现场管井尺寸的核实依据给排水图、结构图、建筑图进行管井位置及尺寸核实。

然后根据图纸位置及尺寸到现场进行实际核实。

2.管道井排布2.1给排水立管的排布原则管井平面图备注：如果有太阳能热水系统，应考虑热水立管及热水表位置。

（在预留预埋之前，催促开发确定太阳能厂家，由太阳能厂家深化，确定热水立管位置数量）2.2水表水平安装标高要求A-A平面图3.管井内机电安装优先施工的前置条件3.1管井内墙墙面抹灰刮白全部完成。

墙面给机电一个建筑1米线的点位。

3.2管井顶部及地面顶部刮白全部完成。

地面土建施工产生的垃圾清理干净。

4.管井内机电管线面漆原则4.1给水排水管道及支架给水管（衬塑钢管、PPR管）、排水管支架面漆为白色。

成品支架为白色（支架本色）。

4.1消防水管道及支架消防管道面漆为大红色。

支架面漆为白色油漆。

5.管井内机电管线标识原则管井标识表格6.管井内机电管线无套管部位做法水泥砂浆台由土建施工水泥砂浆台管上字体位置统一。

高层建筑水管道井的合理设置发表时间：2019-09-16T16:10:19.330Z 来源：《基层建设》2019年第11期作者：郑琳[导读] 摘要：目前，以高层建筑为主的建筑类型逐渐成为建筑体系的重要组成部分。

天津中医药大学摘要：目前，以高层建筑为主的建筑类型逐渐成为建筑体系的重要组成部分。

经过多年的发展与建设，高层建筑施工体系趋于成熟，各项基础设置基本实现布设合理、协调有序的施工要求。

其中，高层建筑水管道井布置工作涉及到的要点内容较多，往往需要现场人员结合高层建筑实际功能进行合理设置，以防后续应用过程出现安全问题。

针对于此，本文主要针对高层建筑水管道井的合理布置问题展开分析，以期可以为相关人员提供一定的借鉴价值。

关键词：高层建筑；水管道井；合理设置；优化措施；前言：对于高层建筑安装工程而言，水管道井设置的合理与否往往会对安装工程整体质量产生直接影响。

因此，如何合理设置美观、优化的管道井设施俨然成为当前高层建筑安装工程的重点内容。

从施工经济角度上来看，管道井管道的综合排布情况多会对管道后续施工成本产生间接影响，如是否方便维修、方便施工等。

然而，结合实际情况来看，高层建筑水管道井设置工作常常会遇到现场施工条件以及施工人员能力的影响，而出现不同程度的隐患问题。

再加上管道材质多样且支管附件复杂的影响，会进一步加剧现场布设难度。

亟需一种科学、合理的设置方法进行有效解决。

1 实现高层建筑水管道井合理设置的关键条件1.1做好图纸设计工作根据高层建筑现场条件与功能需求，绘制符合工程建设标准的管道井内管线综合设计图，按照一定顺序进行编号处理，将现场施工涉及到的每根管道设施所属的材质类型、规格型号等内容进行标注，并明确标注在管道俯视图当中。

这种方法不仅可以体现出管道井的安装信息，还可以体现出管道井的安装特点[1]。

1.2明确管道初步排布要点明确管道初步排布要点的主要目的在于通过实现管道井立管的初步定位，基本上可以与各层管道井设施涉及到的进出管、支管等衔接合理，不会发生不合理交叉问题。

建筑排水管道布置和敷设4．4管道布置和敷设4．4．1室内排水管道布置应符合下列规定：1自卫生器具排至室外检查井的距离应最短，管道转弯应最少；2排水立管宜靠近排水量最大或水质最差的排水点；3排水管道不得敷设在食品和贵重商品仓库、通风小室、电气机房和电梯机房内；4排水管道不得穿过变形缝、烟道和风道；当排水管道必须穿过变形缝时，应采取相应技术措施；5排水埋地管道不得布置在可能受重物压坏处或穿越生产设备基础；6排水管、通气管不得穿越住户客厅、餐厅，排水立管不宜靠近与卧室相邻的内墙；7排水管道不宜穿越橱窗、壁柜，不得穿越贮藏室；8排水管道不应布置在易受机械撞击处；当不能避免时，应采取保护措施；9塑料排水管不应布置在热源附近；当不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施；塑料排水立管与家用灶具边净距不得小于0．4m；10当排水管道外表面可能结露时，应根据建筑物性质和使用要求，采取防结露措施。

4．4．2排水管道不得穿越下列场所：1卧室、客房、病房和宿舍等人员居住的房间；2生活饮用水池（箱）上方；3遇水会引起燃烧、爆炸的原料、产品和设备的上面；4食堂厨房和饮食业厨房的主副食操作、烹调和备餐的上方。

4．4．3住宅厨房间的废水不得与卫生间的污水合用一根立管。

4．4．4生活排水管道敷设应符合下列规定：1管道宜在地下或楼板填层中埋设，或在地面上、楼板下明设；2当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层内暗设，但应便于安装和检修；3在气温较高、全年不结冻的地区，管道可沿建筑物外墙敷设；4管道不应敷设在楼层结构层或结构柱内。

4．4．5当卫生间的排水支管要求不穿越楼板进入下层用户时，应设置成同层排水。

4．4．6同层排水形式应根据卫生间空间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。

住宅卫生间宜采用不降板同层排水。

4．4．7同层排水设计应符合下列规定：1地漏设置应符合本标准第4．3．4条～第4．3．9条的规定；2排水管道管径、坡度和最大设计充满度应符合本标准第4．5．5条、第4．5．6条的规定；3器具排水横支管布置和设置标高不得造成排水滞留、地漏冒溢；4埋设于填层中的管道不宜采用橡胶圈密封接口。

建筑走管规律
建筑走管规律是指在建筑物内部进行管道布置时需要遵循的一些原则和规定，目的是确保管道系统的正常运行和安全性。

1. 垂直走管规律：不同功能的管道应按照垂直方向布置，避免交叉干扰和交叉感染。

比如给水管道和排水管道应分别布置在不同的垂直通道内。

2. 水平走管规律：同一功能的管道应按照水平方向布置，方便维护和管理。

比如电缆、通信线路等应分别布置在不同的水平通道内。

3. 分区走管规律：建筑物内部应按照不同功能和安全要求划分为不同的区域，每个区域内的管道应独立布置，避免不同功能的管道相互干扰或造成交叉感染。

4. 管道间距规律：不同功能的管道应保持一定的间距，避免相互干扰和冲突。

比如给水管道和电缆管道应保持一定的间距，避免电缆受到水的影响。

5. 安全距离规律：管道与其他设施、设备之间应保持一定的安全距离，以确保安全和便于维护。

比如管道与电气设备之间应保持一定的距离，避免发生电气事故。

6. 布置高度规律：管道的布置高度应符合相关的安全规定和标准，以确保人员的安全和便于维护。

比如燃气管道应布置在较低的位置，
避免发生泄漏。

7. 质量要求规律：管道的材质、连接方式和安装质量应符合相关的标准和规定，以确保管道系统的可靠性和持久性。

比如给水管道应选用防腐蚀材料，避免管道生锈。

建筑走管规律是建筑物内部管道布置的一些基本原则和规定，旨在保证管道系统的正常运行、安全性和便于维护。
