住宅建筑各专业管井的一般设置原则

住宅建筑管道井的类别及一般设置原则首先介绍卫生间的管道井。

卫生间的管道井主要包括下水管道以及给水及排气管道。

下水管道主要负责处理卫生间内的废水，通常是将废水通过下水道排放至污水处理系统。

给水管道则负责供应卫生间内的水源，包括马桶冲水、洗手池和淋浴等。

排气管道则主要负责排除卫生间内由于使用过程中产生的异味和湿气。

卫生间的管道井一般设置在卫生间的便利墙或便利柜后面，通过设置检查孔和安全阀门等结构，便于检修和维护。

其次是厨房的管道井。

厨房的管道井主要包括排水管道和油烟管道。

排水管道主要负责处理厨房内产生的废水，包括洗碗池、洗菜池和排油烟机等。

油烟管道则主要负责排出厨房内烹饪产生的油烟，通常是通过排烟机将油烟排出至室外。

厨房的管道井一般设置在厨房的便利墙或便利柜后面，通过设置检查孔和阀门等结构，方便检修和维护。

最后是排烟系统的管道井。

排烟系统主要负责排除住宅内的烟雾和有害气体，保障住宅内的空气质量。

排烟系统的管道井一般设置在建筑的墙体内，通过设置检查孔、阀门和防火门等结构，防止火灾时烟雾进入管道井，确保人员和财产的安全。

总的来说，住宅建筑管道井的设置原则可归纳为以下几点：1.管道井应方便进行维修和检修，设置检查孔和安全阀门等结构便于操作；2.管道井应符合相关的建筑和消防规范要求，确保安全性能；3.各类管道井应分开设置，防止交叉污染和交叉感染；4.管道井应设置通风设施，保持管道井内的空气流通，防止积聚有害气体；5.管道井应与住宅内部的布局相协调，不影响住宅的美观；6.管道井应设置防火设施，防止火灾时蔓延和烟雾进入管道井。

综上所述，住宅建筑管道井的类别主要包括卫生间、厨房和排烟系统，而一般设置原则包括方便维修和检修、符合建筑和消防规范、分开设置、设置通风设施、与住宅布局相协调以及设置防火设施等。

这些原则的遵守可保障住宅内的管道系统正常运行并确保人员和财产的安全。

-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。

（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。

（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

（4）埋地敷设的给水管应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。

（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。

给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。

（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。

如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。

（7）塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。

（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。

（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。

（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。

应尽量利用管道自身的折角补偿温度变形。

（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。

目录1.管道井排布准备工作 (2)1.1图纸准备 (2)1.2管道材质 (2)1.3图纸管井尺寸与现场管井尺寸的核实 (2)2.管道井排布 (2)2.1给排水立管的排布原则 (2)2.2水表水平安装标高要求 (3)3.管井内机电安装优先施工的前置条件 (4)3.1管井内墙 (4)3.2管井内顶及地面 (4)4.管井内机电管线面漆原则 (4)4.1给水排水管道及支架 (4)4.1消防水管道及支架 (5)5.管井内机电管线标识原则 (5)6.管井内机电管线无套管部位做法 (5)机电住宅项目管道井排布原则及安装要求1.管道井排布准备工作1.1图纸准备成套的给排水平面图（最终版有盖章签字）、给排水系统图、（厂家深化过的太阳能热水系统图及平面图）、结构图、建筑图。

1.2管道材质给排水主材材料使用确认表（三方签字）。

1.3图纸管井尺寸与现场管井尺寸的核实依据给排水图、结构图、建筑图进行管井位置及尺寸核实。

然后根据图纸位置及尺寸到现场进行实际核实。

2.管道井排布2.1给排水立管的排布原则管井平面图备注：如果有太阳能热水系统，应考虑热水立管及热水表位置。

（在预留预埋之前，催促开发确定太阳能厂家，由太阳能厂家深化，确定热水立管位置数量）2.2水表水平安装标高要求A-A平面图3.管井内机电安装优先施工的前置条件3.1管井内墙墙面抹灰刮白全部完成。

墙面给机电一个建筑1米线的点位。

3.2管井顶部及地面顶部刮白全部完成。

地面土建施工产生的垃圾清理干净。

4.管井内机电管线面漆原则4.1给水排水管道及支架给水管（衬塑钢管、PPR管）、排水管支架面漆为白色。

成品支架为白色（支架本色）。

4.1消防水管道及支架消防管道面漆为大红色。

支架面漆为白色油漆。

5.管井内机电管线标识原则管井标识表格6.管井内机电管线无套管部位做法水泥砂浆台由土建施工水泥砂浆台管上字体位置统一。

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢，就算喜欢也是偷偷摸摸的。

”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。

8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。

9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

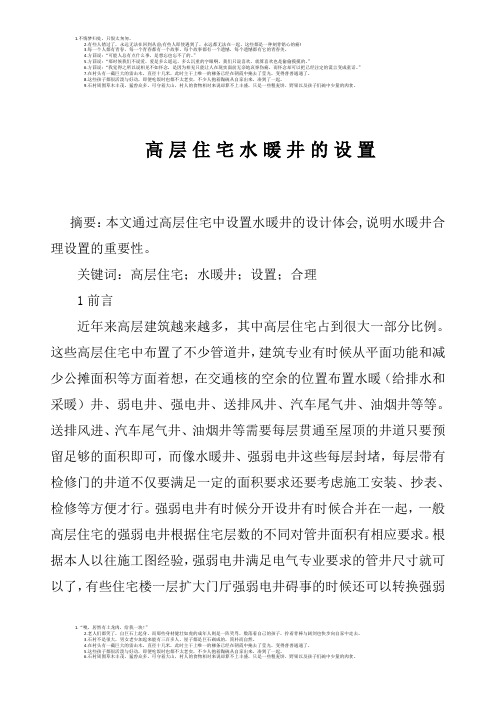

高层住宅水暖井的设置摘要：本文通过高层住宅中设置水暖井的设计体会,说明水暖井合理设置的重要性。

关键词：高层住宅；水暖井；设置；合理1前言近年来高层建筑越来越多，其中高层住宅占到很大一部分比例。

这些高层住宅中布置了不少管道井，建筑专业有时候从平面功能和减少公摊面积等方面着想，在交通核的空余的位置布置水暖（给排水和采暖）井、弱电井、强电井、送排风井、汽车尾气井、油烟井等等。

送排风进、汽车尾气井、油烟井等需要每层贯通至屋顶的井道只要预留足够的面积即可，而像水暖井、强弱电井这些每层封堵，每层带有检修门的井道不仅要满足一定的面积要求还要考虑施工安装、抄表、检修等方便才行。

强弱电井有时候分开设井有时候合并在一起，一般高层住宅的强弱电井根据住宅层数的不同对管井面积有相应要求。

根据本人以往施工图经验，强弱电井满足电气专业要求的管井尺寸就可以了，有些住宅楼一层扩大门厅强弱电井碍事的时候还可以转换强弱1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。

而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢，就算喜欢也是偷偷摸摸的。

”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

建筑走管规律
建筑走管规律是指在建筑物内部进行管道布置时需要遵循的一些原则和规定，目的是确保管道系统的正常运行和安全性。

1. 垂直走管规律：不同功能的管道应按照垂直方向布置，避免交叉干扰和交叉感染。

比如给水管道和排水管道应分别布置在不同的垂直通道内。

2. 水平走管规律：同一功能的管道应按照水平方向布置，方便维护和管理。

比如电缆、通信线路等应分别布置在不同的水平通道内。

3. 分区走管规律：建筑物内部应按照不同功能和安全要求划分为不同的区域，每个区域内的管道应独立布置，避免不同功能的管道相互干扰或造成交叉感染。

4. 管道间距规律：不同功能的管道应保持一定的间距，避免相互干扰和冲突。

比如给水管道和电缆管道应保持一定的间距，避免电缆受到水的影响。

5. 安全距离规律：管道与其他设施、设备之间应保持一定的安全距离，以确保安全和便于维护。

比如管道与电气设备之间应保持一定的距离，避免发生电气事故。

6. 布置高度规律：管道的布置高度应符合相关的安全规定和标准，以确保人员的安全和便于维护。

比如燃气管道应布置在较低的位置，
避免发生泄漏。

7. 质量要求规律：管道的材质、连接方式和安装质量应符合相关的标准和规定，以确保管道系统的可靠性和持久性。

比如给水管道应选用防腐蚀材料，避免管道生锈。

建筑走管规律是建筑物内部管道布置的一些基本原则和规定，旨在保证管道系统的正常运行、安全性和便于维护。

住宅建筑各专业管井的一般设置原则住宅建筑中，各专业管井的设置是非常重要的，它们对建筑物的功能和使用效果起着关键的作用。

在设计和施工过程中，应该遵循一些一般的设置原则，以确保各专业管井的安全和有效运行。

第一，合理布局。

在设计住宅建筑时，应充分考虑各专业管道的布局，确保各专业管井的位置合理，相互之间有一定的间距。

例如，给水管道、燃气管道和电气线路的管井应分别设置，并与其他管道保持一定的距离，以防止发生交叉干扰或相互影响。

第二，良好的通风与排烟。

住宅建筑中，燃气管道、烟囱和排烟管道等专业管道需要设置独立的管井，并保证其通风与排烟效果良好。

这些管井应该设有通风设备和排烟设备，以确保室内的空气质量和烟气的有效排除，避免出现安全隐患。

第三，管道保护。

各专业管道在施工和使用过程中容易受到外力的损坏，因此需要设置相应的管道保护设施。

例如，给水管道和燃气管道的管井应设置防护栏杆或防碰撞装置，以防止被机械设备或其他物体误撞。

第四，便于检修和维护。

各专业管道的设置应考虑到检修和维护的需求，便于工作人员进行日常巡检和维修。

例如，给水管道和电气线路的管井应设置可开启的检修口，以方便工作人员进入并进行相应的维护工作。

第五，防火与防雷。

住宅建筑中，燃气管道和电气线路是比较容易引发火灾的部位，因此，它们的管井应具备较好的防火性能。

同时，为了防止雷击带来的损害，电气线路的管井应较好的接地保护措施，并设置防雷装置。

第六，合理设置。

住宅建筑中，由于结构形式和使用功能的不同，各专业管井的设置也会有所不同。

例如，多层住宅建筑的给水管井一般设置在底层，燃气管井一般设置在顶层，以减少管道的长度和损失。

综上所述，住宅建筑中各专业管井的设置应遵循合理布局、良好通风排烟、管道保护、便于检修维护、防火与防雷以及合理设置的原则。

这样可以确保各专业管道的安全运行和良好的使用效果，为居民提供舒适、安全的居住环境。

同时，在具体设计和施工中，还应结合实际情况进行具体解决，以最大程度地满足住宅建筑的需求。

高层建筑中,和暖通专业相关的井道包括:1、排烟井：除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑：a) 办公、酒店建筑的走道排烟，大概需要0.6～0.7平方米的井道；b) 商业建筑的排烟，则排烟井需要1.5平方米左右；c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。

2、补风井：对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门（不包含防火门）、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。

3、正压送风井：对于楼梯间、电梯前室等需要按照规范设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。

4、新风井：高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。

5、排风井：高层公共建筑中，如果无法每层水平排出废气（包括卫生间、茶水间、吸烟室的排出物）就需要排风井，排风井面积约为新风井面积的80％1，新风量：人口×卫生标准新风量,重点（人数=密度×面积，面积是根据使用面积统计，而非建筑面积，密度一般为1人/2平米）；2，排风量：一般为新风量的70%~80%，还有一种算法是室内压差法，两种计算后综合一下；3，排烟风量：最大60000，按最大防烟分区×120，一般为提升层高，设双速风机，排烟兼排风；4，消防补风：一般兼用新风井，补风量为排烟风量的5~10%排和送是对立的，一般井位设计也是相对的2，排烟排风可共用风井，补风新风共用风井（保证面积足够），如果房间人数已知，新风量按照30m³/人计算；对消防排烟系统和补风量按照排烟量的80%左右计算。
