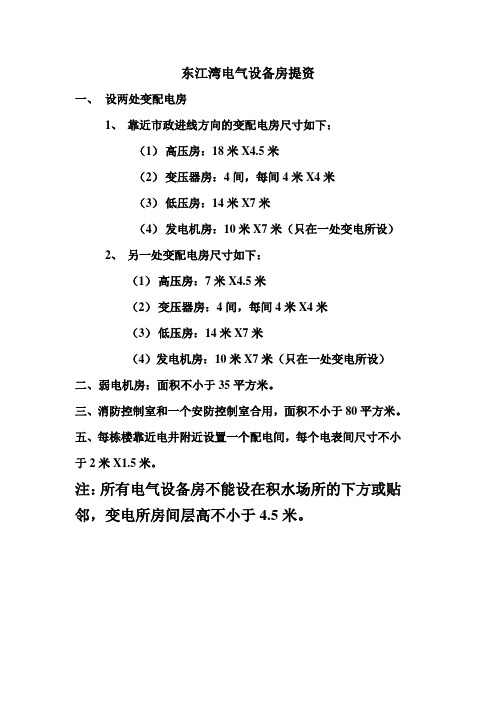

东江湾电气设备房提资
一、设两处变配电房
1、靠近市政进线方向的变配电房尺寸如下：
（1）高压房：18米X4.5米
（2）变压器房：4间，每间4米X4米
（3）低压房：14米X7米
（4）发电机房：10米X7米（只在一处变电所设）
2、另一处变配电房尺寸如下：
（1）高压房：7米X4.5米
（2）变压器房：4间，每间4米X4米
（3）低压房：14米X7米
（4）发电机房：10米X7米（只在一处变电所设）
二、弱电机房：面积不小于35平方米。
三、消防控制室和一个安防控制室合用，面积不小于80平方米。
五、每栋楼靠近电井附近设置一个配电间，每个电表间尺寸不小于2米X1.5米。
注：所有电气设备房不能设在积水场所的下方或贴邻，变电所房间层高不小于4.5米。

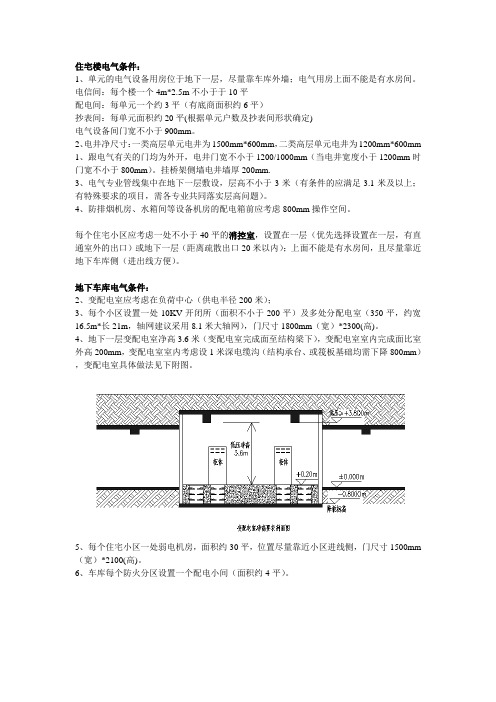

住宅楼电气条件：1、单元的电气设备用房位于地下一层，尽量靠车库外墙；电气用房上面不能是有水房间。
电信间：每个楼一个4m*2.5m不小于于10平配电间：每单元一个约3平（有底商面积约6平）抄表间：每单元面积约20平(根据单元户数及抄表间形状确定)电气设备间门宽不小于900mm。
2、电井净尺寸：一类高层单元电井为1500mm*600mm，二类高层单元电井为1200mm*600mm 1、跟电气有关的门均为外开，电井门宽不小于1200/1000mm（当电井宽度小于1200mm时门宽不小于800mm）。
挂桥架侧墙电井墙厚200mm.3、电气专业管线集中在地下一层敷设，层高不小于3米（有条件的应满足3.1米及以上；有特殊要求的项目，需各专业共同落实层高问题）。
4、防排烟机房、水箱间等设备机房的配电箱前应考虑800mm操作空间。
每个住宅小区应考虑一处不小于40平的消控室，设置在一层（优先选择设置在一层，有直通室外的出口）或地下一层（距离疏散出口20米以内）；上面不能是有水房间，且尽量靠近地下车库侧（进出线方便）。
地下车库电气条件：2、变配电室应考虑在负荷中心（供电半径200米）；3、每个小区设置一处10KV开闭所（面积不小于200平）及多处分配电室（350平，约宽16.5m*长21m，轴网建议采用8.1米大轴网），门尺寸1800mm（宽）*2300(高)。
4、地下一层变配电室净高3.6米（变配电室完成面至结构梁下），变配电室室内完成面比室外高200mm，变配电室室内考虑设1米深电缆沟（结构承台、或筏板基础均需下降800mm），变配电室具体做法见下附图。
5、每个住宅小区一处弱电机房，面积约30平，位置尽量靠近小区进线侧，门尺寸1500mm （宽）*2100(高)。
6、车库每个防火分区设置一个配电小间（面积约4平）。

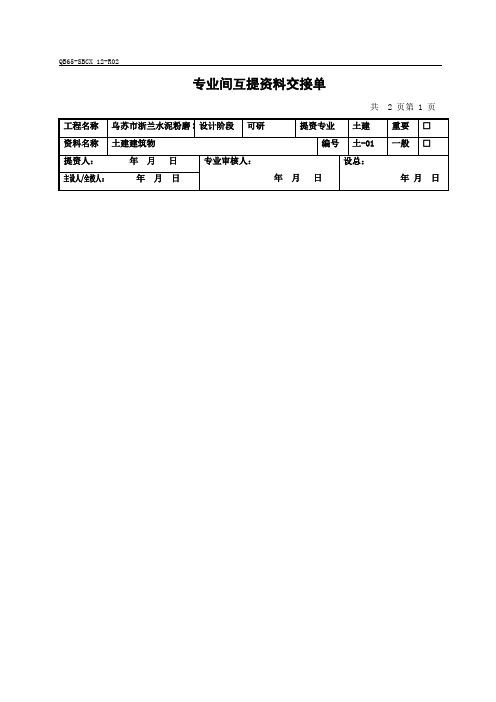

专业间互提资料交接单
共 2 页第 1 页
专业审核人。
2、提资人与验证（校审）人不能为同一人（即：自己提资校审自己的资料）
3、表中“编号”指“资料编号”。
专业间互提资料交接单(附页)
第 2 页
资料名称土建资料编号土-01 提资人
6．建筑物基础防腐为表面刷环氧煤沥青两道，铁件防腐均采用热镀锌(或局部刷防腐银粉漆)。
7．所区填方砂石土，水泥，砂石等材料可在乌苏市买入，运距约10km 。
变电所用水，用电采用市区城网引接方式。
8. 根据区域地质资料和现场探井内未见地下水，可不考虑地下水对基础的影响。
少年宫装修工程电气提资
1.三层报告厅：投影射灯，面光灯等舞台灯光请提供总功率。
设计院提供电源。
（如有音响设备等，总功率请一并提供）
2.空调系统：要求提供空调布置平面图，需包括各设备功率，相关控制要求，
设计院配套设计。
（原本不在设计院设计范围之内）
3.各功能房插座平面布置甲方提供意见。
4.弱电系统：由弱电公司专项设计，不在设计院设计范围之内。
5.消防报警系统：根据装修设计新平面图做相应调整。
6.一层教室卫生间，装修设计了浴霸是否需要，是否添加电热水器。
（甲定）
7.原设计基础上需增加部分配电箱。
（主要在一层）。
一、需向供电部门提供的资料(1)最终规模的最大负荷、工程逐年建设情况和投产日期;(2) 负荷性质及对供电可靠性的要求;(3)总变电所的系统主接线图和位置平面图(标有电源进线方向) ;(4) 工程名称、地址，必要时提供显示新建工程位置的平面图;(5) 用户变配电所在总平面图上的位置、容量及其他应当说明的情况;(6) 对电源的电压、频率、供电线路形式、回路数、进线方向等要求。
二、需向供电部门索取的资料(1)供电电惯、点(变电所或发电厂)名称、方位及距离;(2) 供电电压、线路规格、长度及回路数;(3) 本工程总变电所的受电端电力系统的最大和最小运行方式下的短路数据(超瞬态短路电流1"、0.2s 短路电流10. 2 、稳态短路电流I∞、短路冲击电流i ch或短路容量、短路阻抗或出线断路器的开断电流) ;(4) 电网中性点接地方式及电网系统单相接地电容电流值;(5) 供电端的继电保护方式(有无自动重合闸装置等)及对用户受电端的继电保护设置和时限配合的要求;(6) 对功率因数的要求;(7)对大型特殊用电负荷起动和运行方式的要求;(8) 电能计量要求(计费专用电能计量装置或专用电能计量柜的安装位置是在进线断路器之前还是之后)及电费收取办法(包括计算方法、奖罚规定、地区电价等);(9) 对通信调度的要求及管理分工的意见;( 10) 供电端电源母线电压在最大负荷和最小负荷时的电压偏差范围;(11 )基建时解决施工用电的途径:(1 2) 其他，如防雷、接地、维护分工、转送负荷及集资办电贴费等。
兰、需向建设单位了解的内容和索取的资料(1)总变电所或总配电所的施工图设计委托单位;(2) 当地的雷电活动资料及土壤电阻率;(3)如为改扩建工程，需要原有的供配电系统图及平面布置图，有关变配电所的平剖面图及主接线系统图，近三年来的最大负荷、年耗电量、功率因数、受电电压等;(4) 若建设单位要求利用库存设备，应提供可利用设备的型号、规模及同设计安装有关的技术资料:(5) 向用电专业了解用电设备对供电的要求，允许中断供电的最长时间，最好取得第一手资料，评估超过允许中断供电时间产生的人身安全、经济上的后果。
目录一、编制依据○《20kv及以下变电所设计规范》 GB50053-2013○《民用建筑电气设计规范》 JGJ16-2008○《民用建筑设计通则》 GB50352-2005○《电子信息系统机房设计规范》 GB50174-2008○《火灾自动报警系统设计规范》 GB50116-2013○《综合布线系统工程设计规范》 GB50311-2007○《住宅区和住宅建筑内光纤到户通信设施工程设计规范》GB50846-2012二、术语和定义○变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。
○配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。
○配变电所：变电所和配电所的结合。
有室外变电站、室内变电站、地下、半地下变电站、箱式变电站、移动变电站等。
○10（20）KV开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。
中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。
开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，开闭所一般由供电部分负责设计、使用。
注意各地要求不同，置于一层还是首层。
深圳一般规定3M*8M抑或是4M*6M。
○公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。
在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。
○专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。
一般用户自己管理。
公共建筑变配电所属于专变。
目录
一、编制依据
○《20kv及以下变电所设计规范》 GB50053-2013
○《民用建筑电气设计规范》 JGJ16-2008
○《民用建筑设计通则》 GB50352-2005
○《电子信息系统机房设计规范》 GB50174-2008
○《火灾自动报警系统设计规范》 GB50116-2013
○《综合布线系统工程设计规范》 GB50311-2007
○《住宅区和住宅建筑内光纤到户通信设施工程设计规范》GB50846-2012
二、术语和定义
○变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。
○配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。
○配变电所：变电所和配电所的结合。
有室外变电站、室内变电站、地下、半地下变电站、箱式变电站、移动变电站等。
○10（20）KV开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。
中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。
开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，开闭所一般由供电部分负责设计、使用。
注意各地要求不同，置于一层还是首层。
深圳一般规定3M*8M抑或是4M*6M。
○公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。
在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。
○专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防
配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负
责管理的配（变）电所，简称专变。
一般用户自己管理。
公共建筑变配电所属于
专变。
三、通用条件部分
（五）、民用建筑物的电气设备机房设置要求-强电-柴油发电机房
（六）、民用建筑物的电气设备机房设置要求-强弱电竖井
（七）、民用建筑的电气设备机房设置要求-弱电-通讯机房
（八）、民用建筑的电气设备机房设置要求-电气消防-消防控制中心
（九）、高、低压配电柜、干式变压器、柴油发电机布置间距要求
1、高压配电室内成排布置的高压配电装置，其各种通道的最小宽度，应符合下
表的规定。
高压配电室内各种通道的最小宽度（mm)
大于200mm;
2）通道宽度在建筑物的墙面有柱类局部凸出时，凸出部位的通道宽度可减少200mm;
3）当开关柜侧面需设置通道时，通道宽度不应小于800mm;
4）对全绝缘密封式成套配电装置，可根据厂家安装使用说明书减少通道宽度。
2、低压配电室内成排布置的配电屏通道最小宽度，应符合下表的规定。
2）屏后操作通道是指需在屏后操作运行中的开关设备的通道；
3）背靠背布置时屏前通道宽度可按本表中双排背对背布置的屏前尺寸确定；
4）控制屏、控制柜、落地式动力配电箱前后的通道最小宽度可按本表确定；
5）挂墙式配电箱的箱前操作通道宽度，不宜小于1M。
3、变压器外廓（防护外壳）与变压器室墙壁和门的净距不应小于下表的规定。
2000及以下2500 油浸变压器外廓与后壁、侧壁净距0.8 1.0 油浸变压器外廓与门净距 1.0 1.2 干式变压器带有IP2X防护等级金属外壳与后壁、侧壁净
距
0.8 0.8
干式变压器带有IP2X防护等级金属外壳与门净距 1.0 1.0 4、多台干式变压器布置在同一房间内时，变压器防护外壳间的净距不应小于下表及下图的规定。
2000及以下2500 变压器侧面具有IP2X防护等级的金属外壳 A 0.8 1.0
变压器侧面具有IP3X防护等级及以上的金
属外壳A
可贴邻布置可贴邻布置
考虑变压器外壳之间有一台变压器拉出防
护外壳B注1 变压器宽度b
加0.6
变压器宽度b
加0.6
不考虑变压器外壳之间有一台变压器拉出
防护外壳B
1.0 1.2
b之和再加0.3M。
5、柴油发电机组之间、机组外廓至墙的距离应不小于下表及下图的规定。
机组之间及机组外廓与墙壁的净距（m)
64以下75~150 200~400 500~1500 1600~2000 2100~2400 机组操作
a 1.5 1.5 1.5 1.5~2.0 2.0~2.2 2.5
面
机组背面 b 1.5 1.5 1.5 1.8 2.0 2.0
柴油机端 c 0.7 0.7 1.0 1.0~1.5 1.5 1.8
机组间距 d 1.5 1.5 1.5 1.5~2.0 2.0~2.2 2.5
发电机端 e 1.5 1.5 1.5 1.8 2.0~2.3 2.5
机房净高 f 2.5 3.0 3.0 4.0~5.0 5.0~6.0 6.0
尺寸应另外考虑。
（十）：高低压配电柜、干式变压器、柴油发电机参考尺寸
1、柴油发电机组参数表
2、低压柜、干式变压器尺寸
3、柴油发电机组参数表
四、公共建筑的电气设备机房需求
（三）公共建筑的弱电设备机房面积、净高需求
五、住宅小区的电气设备机房需求
（一）住宅小区的强电设备机房面积、净高需求
（四）住宅小区的弱电、电气消防设备机房面积、净高需求。
