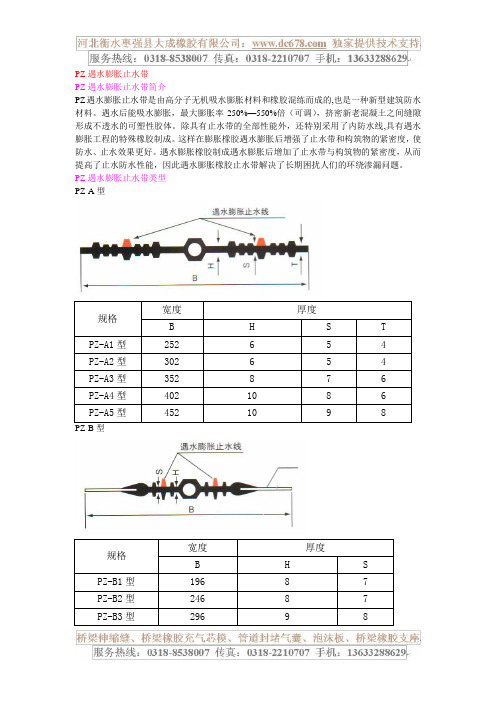

2止水带膨胀橡胶

PZ遇水膨胀止水带
PZ遇水膨胀止水带简介
PZ遇水膨胀止水带是由高分子无机吸水膨胀材料和橡胶混练而成的,也是一种新型建筑防水材料。

遇水后能吸水膨胀，最大膨胀率250%—550%倍（可调），挤密新老混凝土之间缝隙形成不透水的可塑性胶体。

除具有止水带的全部性能外，还特别采用了内防水线,具有遇水膨胀工程的特殊橡胶制成。

这样在膨胀橡胶遇水膨胀后增强了止水带和构筑物的紧密度，使防水、止水效果更好。

遇水膨胀橡胶制成遇水膨胀后增加了止水带与构筑物的紧密度，从而提高了止水防水性能，因此遇水膨胀橡胶止水带解决了长期困扰人们的环绕渗漏问题。

PZ遇水膨胀止水带类型
PZ-A型
PZ-B型
PZ-D型
PZ遇水膨胀止水带适用范围
PZ-A系列产品适用于构筑物伸缩缝、沉降缝及防震缝。

PZ-B系列产品适用于水压高、变形量大的建筑领域。

PZ-C、D系列产品适用于构筑物变形缝的底层。

建筑工程中三种常用的止水措施原理及优缺点止水条一、止水条的种类1、自粘性胶条它是由丁基橡胶填料、增塑剂和其他特殊添加剂经特殊工艺制成的新型橡胶防护材料。

它不仅填充了混凝土土的孔隙，而且在一定压力下与混凝土有良好的粘结力，使其与混凝土融为一体，起到防水止水的作用。

自粘止水带气密性好，粘结强度好，自粘性和变形能力强。

可在一定条件下直接与新拌混凝土粘结，无需粘结剂，克服了以往止水材料与混凝土界面粘结力弱而导致的周边渗漏问题。

具有良好的耐水性、耐酸碱性和耐老化性，可广泛应用于水利、水电工程和各种工业与民用建筑工程。

1.1产品特点（1）粘结力强,延伸率大缝、在一定压力下,能填充各种裂缝、接缝及其它缝隙。

（2）气密性、水密性好。

（3）具有良好的耐侯、耐腐蚀、耐老化特性。

（4）能与不同材质的清洁干燥界面粘结。

1.2使用范围(1)基础工程、地下设施、隧道、给排水工程、涵洞及其他构筑物接缝的密封防渗。

(2)处理池、沉淀池和给排水管道接口的密封。

1.3使用方法和存放要求（1）将所需密封部位清理干净、无浮灰、表面干燥。

（2）将自粘性止水条顺缝铺开、捺平。

（3）隔离纸取下，在胶面上做装饰或保护层即可。

(4)储存备用或运输时，避免重压，以防材料变形。

2、制品型遇水膨胀橡胶止水条遇水膨胀止水条是一种独特的橡胶新产品，是有遇水膨胀性能的腻子型止水条和制品型止水条的统称。

该种橡胶在遇水后产生2-3倍的膨胀变形，并充满接缝的所有不规则表面、空穴及间隙，同时产生巨大的接触压力，彻底防止渗漏。

产品型遇水膨胀止水带是一种新型防水材料，它既具有普通橡胶制品的性能，又具有遇水自膨胀的性能。

止水防水效果比一般橡胶止水带更可靠。

具有吸水后膨胀率高、受压不失水、与空气接触不风化、耐酸碱稳定、抗老化等优点。

该产品主要用于盾构法施工既有接缝的防水，建筑物变形缝、施工缝的止水。

2.1主要特点A、在橡胶遇水后会产生至少1—5倍的膨胀变形，并充满接缝的所有不规则表面，空穴及间隙，同时产生巨大的接触压力，彻底防止渗漏；B、当接缝或施工缝发生位移，造成间隙超出材料弹性范围时，普通型橡胶止水材料则失去止水作用，而该产品还可以通过吸水膨胀来止水。

关于橡胶止水带作用及原理橡胶止水带可以广泛应用于各种类型的混凝土结构中，例如：挡水坝、蓄水池、地铁、涵洞、隧道等地下工程中。

以一些建筑工程中，由于不能连续浇铸，或由于地基的变形，或由于温度变化引起的混凝土构件的热胀冷缩等原因，在浇铸时常留有变形缝、施工缝，这些缝的防渗漏问题就要采用在变形缝的部位就必须使用橡胶止水带的方法来解决，它既能防止地下水或外界水渗漏到建筑物结构中，又可防止建筑内的水漏到外界。

具体注意事项如下:1、不能长时间露天曝晒，防止雨淋，勿与污染性强的化学物质接触。

2、在产品的运输和施工中，防止机械，钢筋损伤。

3、施工过程中，必须将止水带固定靠固，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。

4、固定止水带的方法有：利用附加钢筋固定；专用卡具固定；铅丝和模板固定等，如需穿孔时，只能选在止水带的边缘安装区，不得损伤其它部分。

5、用户定货时应根据工程结构，设计图纸计算好产品长度，异型结构要有图纸说明，尽量在工厂中将止水带连接成整体，如需在现场连接时，可采用电加热板硫化粘合或冷粘接(橡胶止水带)或焊接(塑料止水带)的方法，如用户连接有困难，我公司可派技术人员现场指导。

关于橡胶止水带作用及原理橡胶止水带是利用橡胶材料在受力时产生高弹形变的特性而制成的止水结构产品。

广泛应用于水利、水电、堤坝涵闸、隧道地铁、人防工 事、高层建筑的地下室和停车场等工程中变形缝的止水。

橡胶止水带是在浇筑混凝土时被预埋在变形缝内与混凝土连成一体，可有效地防止构 筑物变形缝处的渗水、漏水，并起到减震缓冲等作用，从而确保工程构筑物中的防水要求。

橡胶止水带按其用途：本产品主要适用于变形缝用止水带，用 B 表示；适用于施工缝用止水带，用 S 表示； 适用于有特殊耐老化要求的接缝用止水带用 J 表示。

欢迎广大客户使用我公司的系列止水带产品 橡胶止水带作用与原理橡胶橡胶止水带的质量达到GB18173.2-2000要求的中埋式橡胶止水带背贴式橡胶止水带是利用橡胶的高弹性和压缩变形性的特点，在各种载荷下产生弹性变形，从而起到有效紧固密封，防止建筑结构的漏水、渗水及减震缓冲作用。

止水带、膨胀橡胶作业指导书一、评判依据及实验方法1、GB/T18173.2-2014高分子防水材料第2部分止水带2、GB/T18173.3-2014高分子防水材料第3部分遇水膨胀橡胶3、GB/T531.1-2008硫化橡胶或热塑性橡胶压入硬度验方法第一部分：邵氏硬度计法（邵尔硬度）4、GB/T528-2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定5、GB/T529-2008硫化橡胶或热塑性橡胶撕裂强度的测定二、检测参数1、硬度2、拉伸强度3、扯断伸长率4、体积膨胀倍率5、反复浸水试验6、撕裂强度三、检测环境标准试验室温度应为23°C±2°C,50%RH±10%RH,试件试验前应在标准温度下放置24ho四、试验所用设备1、邵氏硬度计A型2、冲片机3、H型裁刀4、静水天平5、直角裁刀6、电子拉力机7、烘箱8、厚度计9、磨片机五、试样厚度、尺寸、及数量。

1、硬度：厚度6mm2、拉伸强度及拉断伸长率：3个II哑铃试件（工作部分宽4.0±lmm＞厚2.Omm±0.2mm、标距20.Omm±0.5mm）3、体积膨胀倍率：3个长宽各20mm±0.2mm厚度2.0mm±0.2πιm°4、撕裂强度：5个厚度2.Omm±0.2mm,的无割口直角型试样。

六.检测步骤1、硬度(试验要求试件厚度最少6mm,可叠加不超过三层来测试)nm/s的速度将硫化类压3s,热塑类压15s,均匀在试件不同位置至以不大于3.2I少两两相距6mπι测五次取中值。

2、拉伸强度及拉断伸长率。

测量试件工作部位中部和两端的厚度以中位数做试件的厚度，以狭窄部位的距离作为宽度精确至0.05mmo将试件垂直的夹在夹具中央部位，夹上引伸计，以500ι三ι∕min±50πun∕min拉伸试件，记录最大力和断裂的变形距离。

拉伸强度计算公式：Ts=Fm∕Wt拉断伸长率计算公式：Eb=100(Lb-LO)/L0Ts-拉伸强度，单位(MPa)FnI-记录的最大力，单位(N)W-狭窄部位的宽度，单位(mm)b试件长度部位厚度，单位(mm)Eb-拉断伸长率，单位%1.b-断裂时长度，单位单位(mm)1.O-初始试验长度，单位(mm)3、体积膨胀倍率称出试件在空气中的质量，在称出试件在蒸储水中的质量，将试样浸泡在(23±5)℃的300ml蒸僧水中72h,称出在蒸储水中的质量，在称出空气中质量。

精心整理
1,预留槽法：在先期浇筑的水泥面上留下能容胶条1／2的槽，再将胶条嵌入1／2槽内，继续浇水泥。

2.粘贴法：
400ml或600ml软包装或根据用户要求的其它包装。

贮存在25℃以下的干燥环境中，避免高温、水汽，贮存期为9个月。

●注意事项
1．应避免在雨天及长期与水接触的地方直接施工，以免遇水胶体提前膨胀。

2．如在浇铸处施工，应在浇捣前的24h施工。

3．浇捣混凝土时应小心，避免损害材料的密封性。

对不慎沾污非施工面的胶或粘到皮肤上的胶应立即用蘸有酒精、丙酮等有机溶剂的棉布进行擦拭。

固化后的胶只能用机械方法清除。

推荐使用防护服、护目镜、护肤膏和橡胶手套。

推荐在工作区适当通风。

意外溅入眼睛或嘴里，用水冲洗立即看医生。

遇水膨胀止水条遇水膨胀止水条的作用及应用于建筑行业的介绍近年来，随着建筑业的快速发展，人们对建筑物的安全性和可靠性要求越来越高。

在建筑设计和施工中，遇水膨胀止水条是一种常用的防水材料，其在防止水侵入和保护建筑结构方面具有重要作用。

遇水膨胀止水条，又称膨胀性橡胶止水带，是一种由橡胶材料制成的弹性材料。

它的特点是在接触水源后能迅速膨胀，并形成密封效果，防止水分渗透到建筑物的结构中。

在防水施工中常用于地下室、隧道、池塘、水处理厂等建筑物中。

遇水膨胀止水条的工作原理是利用了橡胶材料的特殊物理特性。

当遇到水分时，橡胶材料会吸收水分，然后膨胀形成阻塞物。

这种膨胀性能可以缓慢改变其形状，填补或堵塞水流途径，形成有效的防水层。

当水分干燥时，膨胀性橡胶又会收缩回原来的体积，保持止水材料的原始结构和功能。

相比传统的止水材料，遇水膨胀止水条具有以下优点：首先，其膨胀能力高，即使在水压较大的情况下也能产生良好的止水效果。

其次，遇水膨胀止水条的安装和施工较为方便，不需要复杂的工具和设备，可以根据需要进行剪切和调整尺寸。

此外，该材料具有较长的使用寿命，耐久性强，可以在多年内持续起到防水作用。

遇水膨胀止水条的应用范围非常广泛。

首先，它常用于地下室的防水处理，如防止地下室渗水、防止地下室漏水等。

其次，该材料也适用于隧道、水池、水处理厂等需要防水的工程。

此外，遇水膨胀止水条还可以用于建筑物的防火处理，可以在起火时膨胀形成隔离带，阻挡火势的传播。

由于遇水膨胀止水条的防水效果好、施工方便、使用寿命长等优点，更受到设计师、工程师及施工人员的青睐，成为防水领域不可或缺的一种防水材料。

然而，遇水膨胀止水条也存在一些不足之处。

首先，其膨胀性能受环境温度影响，当气温较低时，膨胀性能会有所降低。

而当气温较高时，材料会因温度过高而提前膨胀，降低了材料的可靠性和使用寿命。

其次，遇水膨胀止水条在长时间的水浸条件下易发生老化、脱落等情况，影响了防水效果。

橡胶止水带简介施工工艺和止水带特点橡胶止水带是以天然橡胶和各种合成橡胶为主要原料，掺加各种橡胶促进剂和各种填充剂等辅料，经塑炼、混炼、硫化、模压等工艺而制成的一种橡胶止水带产品。

橡胶止水带就是利用橡胶的高弹性，在各种压力荷载下容易产生弹性变形，从而起到密封坚固，可以有效的防止建筑构造的漏水、滴水、渗水并起到减震缓冲、增加弹力的作用。

在国家许多大型工程建筑设计中，土建、水土结构之间都有一定的伸缩要求，并具有防水防震等性能，因此使用和安装橡胶止水带可以在施工有效的解决以上指标要求。

在混凝土浇注过程中，根据施工的具体要求，橡胶止水带需要部分或全部浇埋在混凝土中。

橡胶止水带品种规格较多，有桥型、山型、P型、U型、Z型、乙型、T型、H型、E型、Q型等。

根据使用情况又可分类为埋式橡胶止水带和背贴式橡胶止水带。

因为橡胶本身具有良好的弹性和耐磨性、耐老化性和抗撕裂性能，所以橡胶止水带具有变形能力强、防水性能好等特点，按国产规定橡胶止水带的温度使用范围为-45℃至+60℃，当温度超过70℃，或受强烈的氧化作用或受油类等有机溶剂侵蚀时，均不得使用橡胶止水带。

混凝土中有许多有棱角的石子或者锋利的钢筋接头，橡胶止水带如果稍不注意就会被刺破，由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺破或割裂时，不用多大的力量，止水带就会自己撕裂，所以在将止水带定位和混凝土浇注过程中，应注意定位方法和浇注压力，以免止水带被刺破，影响止水带的性能，具体注意事项如下：一、止水带不得长时间露天曝晒，这样的话，橡胶成分易分解，也要防止雨淋，勿与污染性强的化学物质直接接触。

二、在运输和施工中，防止机械、钢筋划破止水带，造成止水带的损伤。

三、施工过程中，止水带必须固定在可靠位置，在浇注混凝土时应防止发生位移，在混凝土浇注过程中要确保止水带的正确位置。

四、固定止水带的方法有以下几种：专用卡具固定、利用附加钢筋固定、铅丝或者模板固定等，如要在止水带上穿孔，只能选在止水带的边缘安装区，不得损伤其他部位。

钢板止水带橡胶止水带区别钢板止水带与橡胶止水带的区别钢板止水带是金属止水带的一种，一般可以自制，用2 mm～2.5 mm 厚的薄钢板制作，接头应满焊，不得有缝隙，分迎水面、背水面安装。

膨胀止水条与橡胶止水带是两种不同的止水材料，膨胀止水条是一种遇水膨胀的自粘胶条，可直接粘贴在混凝土施工缝表面，遇水后体积膨胀堵塞施工缝及周围的毛细孔，达到可靠的防渗要求；一般在施工缝处箍筋或其它钢筋阻碍后，无法嵌入金属止水片和橡胶止水带时使用。

止水条外观呈四方条状，其截面尺寸为20mm×30mm，施工比较方便。

橡胶止水带是利用橡胶的高弹性，在各种荷载下产生弹性变形，从而起到坚固密封，有效地防止建筑构造的漏水，渗水并起到减震缓冲作用。

一般用于防水部位的施工缝或后浇带或管道穿墙(板)处，安装时必须交圈，一般由带肋橡胶板制成。

在工程结构中，一般情况下水平施工缝使用钢板止水带，竖直施工缝缝使用橡胶止水带。

钢板止水带一般用于施工缝处，橡胶止水带一般用于有后浇带的部位，遇水膨胀止水条多用于施工缝处。

当地下水压大于0.03mpa,环境温度50°以下，且不受强氧化剂作用，变形量较大时，可采用埋入式止水带和表面附贴式橡胶止水带相结合的防水方式；对环境温度高于50°的变形缝，可采用2mm后的紫铜片或3mm厚不锈钢等金属止水带；有油类侵蚀的地方，可采用耐油橡胶止水带或塑料止水带。

金属与橡胶止水带均为止水带，金属止水带可池壁水平施工缝，橡胶止水带可预埋在池壁竖向或池底水平的伸缩缝。

止水条为遇水膨胀的自粘胶条实际施工过程中设计一般会选择选择时注意橡胶止水带的能承受的最高温度。

如果水量大的话金属止水板比膨胀止水条好用，尤其是大的阀板基础。

感谢您的阅读！。
