简述刀具补偿在数控加工中的作用
刀具补偿是一种在数控加工中常用的技术,旨在纠正加工过程中刀具的偏斜和长度不足等问题,保证加工质量和效率。
本文将简要介绍刀具补偿的基本原理和作用。
刀具补偿的基本原理是通过测量刀具的偏斜和长度不足,来调整数控加工中的刀具参数,使刀具沿着正确的轨迹运动,达到高质量的加工效果。
刀具补偿的主要工具是刀具补偿器,它可以通过改变刀具的偏斜和长度来补偿刀具的误差。
刀具补偿的作用包括:
1. 提高加工精度:刀具补偿可以帮助数控加工中心实现高精度加工,减少加工误差,提高产品的质量和一致性。
2. 降低加工成本:通过刀具补偿,可以实现刀具的精确定位,降低刀具的磨损和损坏,延长刀具的使用寿命,降低加工成本。
3. 改善加工过程的稳定性:刀具补偿可以帮助数控加工中心实现稳定的加工过程,降低加工过程中的噪声和震动,保证加工过程的一致性和稳定性。
刀具补偿在数控加工中的应用非常广泛,是实现高质量、高效率加工的重要技术之一。
随着数控加工技术的不断发展和进步,刀具补偿技术也在不断更新和改进,以适应不同的加工环境和需求。
刀具补偿功能概述刀具补偿是数控加工中一项关键的技术，它可以有效地提高加工精度和效率。
本文将对刀具补偿功能进行概述，介绍其原理、应用和优势。
一、刀具补偿的原理刀具补偿是通过在数控系统中对工具轨迹进行校正来实现的。
由于刀具的尺寸、形状和磨损等因素，工件的加工结果可能会与预期有所偏差。
刀具补偿基于工具几何和轨迹偏差的关系，通过调整数控程序中的刀具路径，使实际切削轨迹与期望轨迹保持一致，从而实现精准加工。
二、刀具补偿的应用领域刀具补偿广泛应用于各种数控加工领域，如铣削、车削、钻削等。
在这些加工过程中，刀具补偿能够提高零件的尺寸精度、表面质量和加工效率。
1. 铣削中的刀具补偿：在铣削过程中，刀具补偿可以根据刀具直径和偏移量来自动调整切削轨迹，确保切削结果符合要求。
同时，通过刀具补偿，还可以实现铣削过程中不同刀具的自动更换，提高生产效率。
2. 车削中的刀具补偿：车削过程中，刀具补偿可以针对工件的尺寸偏差进行调整，使加工后的工件尺寸与期望尺寸保持一致。
刀具补偿可以通过修正刀具位置或调整进给速度来实现，大大提高了车削加工的精度和稳定性。
3. 钻削中的刀具补偿：在钻削过程中，刀具补偿可以根据刀具尺寸和磨损情况来调整刀具的位置和轨迹。
通过刀具补偿，可以有效控制钻孔的直径误差和圆度误差，提高钻削加工的质量。
三、刀具补偿的优势刀具补偿具有许多优势，使其在数控加工中得到广泛应用。
1. 提高加工精度：刀具补偿可以消除工具尺寸和磨损等因素对加工精度的影响，实现更加精确的加工结果。
2. 提高加工效率：通过刀具补偿，可以使切削轨迹与工件的实际形状相匹配，减少加工过程中的空刀时间，提高生产效率。
3. 增强加工稳定性：刀具补偿可以对工具的位置和轨迹进行校正，减少切削力的变化，有助于提高加工过程的稳定性。
四、结论刀具补偿功能在数控加工中起到至关重要的作用，它通过调整刀具路径，确保加工结果与期望一致，提高加工精度和效率。
刀具补偿在铣削、车削、钻削等加工过程中广泛应用，并具有诸多优势，如提高加工精度、效率和稳定性。

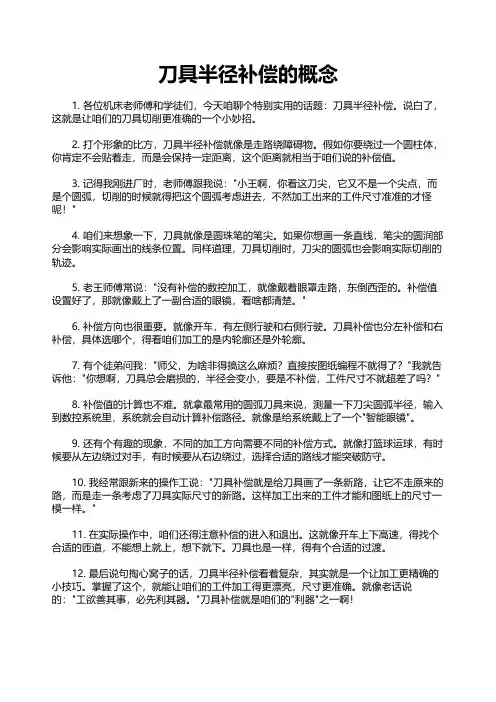

刀具半径补偿的概念1. 各位机床老师傅和学徒们，今天咱聊个特别实用的话题：刀具半径补偿。
说白了，这就是让咱们的刀具切削更准确的一个小妙招。
2. 打个形象的比方，刀具半径补偿就像是走路绕障碍物。
假如你要绕过一个圆柱体，你肯定不会贴着走，而是会保持一定距离，这个距离就相当于咱们说的补偿值。
3. 记得我刚进厂时，老师傅跟我说："小王啊，你看这刀尖，它又不是一个尖点，而是个圆弧，切削的时候就得把这个圆弧考虑进去，不然加工出来的工件尺寸准准的才怪呢！"4. 咱们来想象一下，刀具就像是圆珠笔的笔尖。
如果你想画一条直线，笔尖的圆润部分会影响实际画出的线条位置。
同样道理，刀具切削时，刀尖的圆弧也会影响实际切削的轨迹。
5. 老王师傅常说："没有补偿的数控加工，就像戴着眼罩走路，东倒西歪的。
补偿值设置好了，那就像戴上了一副合适的眼镜，看啥都清楚。
"6. 补偿方向也很重要。
就像开车，有左侧行驶和右侧行驶。
刀具补偿也分左补偿和右补偿，具体选哪个，得看咱们加工的是内轮廓还是外轮廓。
7. 有个徒弟问我："师父，为啥非得搞这么麻烦？直接按图纸编程不就得了？"我就告诉他："你想啊，刀具总会磨损的，半径会变小，要是不补偿，工件尺寸不就超差了吗？"8. 补偿值的计算也不难。
就拿最常用的圆弧刀具来说，测量一下刀尖圆弧半径，输入到数控系统里，系统就会自动计算补偿路径。
就像是给系统戴上了一个"智能眼镜"。
9. 还有个有趣的现象，不同的加工方向需要不同的补偿方式。
就像打篮球运球，有时候要从左边绕过对手，有时候要从右边绕过，选择合适的路线才能突破防守。
10. 我经常跟新来的操作工说："刀具补偿就是给刀具画了一条新路，让它不走原来的路，而是走一条考虑了刀具实际尺寸的新路。
这样加工出来的工件才能和图纸上的尺寸一模一样。
"11. 在实际操作中，咱们还得注意补偿的进入和退出。
刀具半径补偿的判定方法
以下是 6 条关于刀具半径补偿的判定方法：
1. 嘿，你想知道怎么看刀具半径补偿合不合适吗？就像你挑衣服看合不合身一样！比如说在加工一个圆形工件的时候，你看看加工出来的圆是不是光滑圆润呀，如果不是，那刀具半径补偿可能就没设对呢！
2. 哎呀呀，刀具半径补偿的判定还不简单嘛？你想想，好比走路，你得走对方向吧！在数控加工中也是一样啊，如果加工出来的尺寸总是不对头，那是不是刀具半径补偿出问题啦！就像你本想去东边，结果走反了方向！
3. 告诉你哦，刀具半径补偿可以从刀具的运动轨迹来看呀！就像你跑步的路线一样清晰明了！比如刀具在加工内角的时候，它的轨迹有没有怪怪的，这就能看出补偿有没有搞对呀！
4. 嘿，刀具半径补偿的秘密你还不知道呀？你看，如果加工出来的工件表面坑坑洼洼的，那不就像是脸上长了麻子一样明显嘛，这大概率就是刀具半径补偿没弄好呀！
5. 哇塞，判断刀具半径补偿其实挺好玩的呀！就好比你下棋，得走对每一步。
在加工复杂形状的时候，你观察一下加工效果，是不是哪里不对劲，那就是补偿在给你发信号啦！
6. 哈哈，刀具半径补偿的判定其实不难发现啦！就像你听音乐，节奏对不对一听就知道。
当加工过程中出现异常，你就该想想是不是刀具半径补偿这个小家伙在捣乱呀！
总之呀，刀具半径补偿的判定需要细心观察和经验积累，只要多注意加工中的各种细节表现，你肯定能轻松掌握！。
引言：

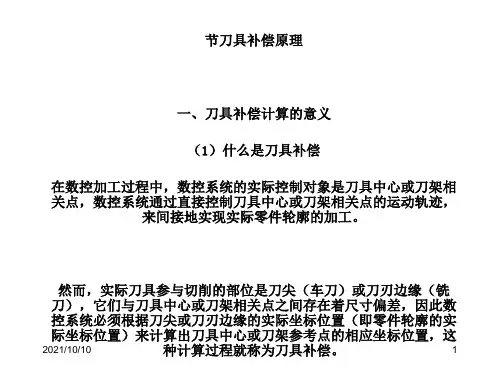

1.为什么需要刀具补偿?
（1）编程时通常设定刀架上各刀在工作位时，其刀尖位置是一致的，但由于刀具的几何开关，安装不同，其刀尖位置也不一样，相对于原点的距离不相同。
解决办法：一是各刀设置不同的工件原点
二是各刀位置进行比较，设定刀具偏差补偿。
，可以使加工程序不随刀尖位置的不同而改变。
（2）刀具使用一段时间后会磨损，会使加工尺寸产生误差。
解决：将磨损量测量获得后进行补偿，可以不修改加工程序。
（3）数控程序一般是针对刀位点，按工件轮廓尺寸编制的，当刀尖不是理想点而是一段圆弧时，会造成实际切削点与理想刀位点的位置偏差。
解决：对刀尖圆弧半径进行补偿可以使按工件轮廓编程不受影响。
2.刀具补偿的概念
是补偿实际加工时所用的刀具与编程时使用的理想刀具或对刀时使用的基准刀具之间的偏差值，保证加工零件符合图纸要求的一种处理方法。
3.刀具补偿的种类
分为刀具偏置补偿（T****实现），和刀尖圆弧半径补偿
刀具偏置补偿又分为几何位置补偿和磨损补偿
4.刀具的偏置补偿
（1）几何位置补偿
用于补偿各刀具安装好后，其刀位点（如刀尖）与编程时理想刀具或基准刀具刀位点的位置偏移的，通常是在所用的多把车刀中选定一把作为基准车刀，对刀编程主要是以该车刀为准。
补偿数据获取：
分别测得各刀尖相对于刀架基准面的偏离距离（X1.Z1）（X2.Z2）（X3.Z3）
若选用刀具1为对刀用的基准刀具，则各刀具的几何偏置分别是
（2）磨损补偿
主要是针对某把车刀而言，当某把车刀批量加工一批零件后，刀具自然磨损后而导致刀尖位置尺寸的改变，此即为该刀具的磨损补偿。
批量加工后，各把车刀都应考虑磨损补偿（包括基准车刀）
（3）刀具几何补偿的合成
若设定的刀具几何位置补偿和磨损补偿都有效存在时，实际几何补偿将是这两者的矢量和。
（4）刀具几何补偿的实现，
刀具的几何补偿是通过引用程序中使用的T 来实现的，
过程：
将某把车刀的几何偏置和磨损补偿值存入相应的刀补地址中，
当程序执行到含有T****的程序行的内容时，即自动到刀补地址中提取刀偏及刀补数据
驱动刀架托板进行相应的位置调整
T**00取消几何补偿
对于有自动换刀功能的数控车床来说，执行T指令时，将先让刀架转位，按刀具号选择好
刀具后，再调整刀架托板位置来实施刀补。
5.刀尖圆弧半径补偿
概念：
理想刀具是具有理想刀尖A的刀具。
但实际使用的刀具，在切削加工中，为了提高刀尖强度，降低加工表面粗糙度，通常在车刀刀尖处制有一圆弧过渡刃；一般的不重磨刀片刀尖处均呈圆弧过渡，且有一定的半径值；即使是专门刃磨的“尖刀”，其实际状态还是有一定的圆弧倒角，不可能绝对是尖角。
因此，实际上真正的刀尖是不存在的，这里所说的刀尖只是一“假想刀尖”。
数控程序是针对刀具上的某一点即刀位点，按工件轮廓尺寸编制的。
车刀的刀位点一般为理想状态下的假想刀尖点或刀尖圆弧圆心点。
但实际加工中的车刀，由于工艺或其他要求，刀尖往往不是一理想点，而是一段圆弧。
当加工与坐标轴平行的圆柱面和端面轮廓时，刀尖圆弧并不影响其尺寸和形状，但当加工锥面、圆弧等非坐标方向轮廓时，由于刀具切削点在刀尖圆弧上变动，刀尖圆弧将引起尺寸和形状误差，造成少切或多切。
这种由于刀尖不是一理想点而是一段圆弧，造成的加工误差，可用刀尖圆弧半径补偿功能来消除。
（1）目的：
若加工使用尖形车刀，刀位点即为刀尖，其编程轨迹和实际切削轨迹完全相同。
若使用带圆弧头车刀（精车时），在加工锥面时或圆弧面时，会造成过切或少切。
为了保证加工尺寸的准确性，必须考虑刀尖圆弧半径补偿以消除误差。
由于刀尖圆弧通常比较小（常用 1.2～1.6mm ）
故精车时可不考虑刀具半径补偿。
（2） 方法
人式预刀补：人工计算刀补量进行编程
机床自动刀补
（3）机床自动刀具半径补偿
原理：
当编制零件加工程序时，不需要计算刀具中心运动轨迹，只按零件轮廓编程。
使用刀具半径补偿指令。
在控制面板上手工输入刀具补偿值
执行刀补指令后，数控系统便能自动计算出刀具中心轨迹，并按刀具中心轨迹运动，即刀具自动偏离工件轮廓一个补偿距离，从而加工出所要求的工件轮廓 。
（４）自动刀具圆弧半径补偿的方法：
刀具圆弧半径补偿的方法是通过键盘向系统存储器输入刀具参数，并在程序中采用刀具半径补偿指令来实现的。
①刀具半径补偿的参数：
一个是刀具圆弧半径 Ｒ××
一个是车刀的形状和位置：
数控车床采用刀尖圆弧半径补偿进行加工时，如果刀具的刀尖形状和切削时所处的位置不同，刀具的补偿量与补偿方向也不同。
因此假想刀尖的方位必须同偏置值一起提前设定。
车刀假想刀尖的方向是从刀尖R 中心看理论刀尖的方向，由刀具切削时的方向决定。
系统用T 表示假想刀尖的方向号，假想刀尖的方向与T 代码之间的关系，如图所示，其中“·”代表刀具刀位点A ，“＋”代表刀尖圆弧圆心O 。
②刀具半径补偿指令
Ｘ（Ｕ） Ｚ（Ｗ）
⎭⎬⎫⎩⎨⎧⎪⎭
⎪⎬⎫⎪⎩⎪⎨⎧010*******G G G G G
（５）刀具补偿的编程实现
１）刀具补偿的引入刀具中心从与编程轨迹重合过渡到与编程轨迹偏离一个偏置量
的过程
２）补偿进行
刀具中心始终与编程轨迹保持设定的偏置距离
３）补偿取消
刀具中心从与编程轨迹偏离过度到与编程轨迹重合的过程
注意：刀径补偿的引入和取消必须是不切削的空行程上
例：。
