刀具补偿功能（实际生产步骤）在数控编程过程中，一般不考虑刀具的长度与刀尖圆弧半径，而只考虑刀位点与编程轨迹重合。
但在实际加工过程中，由于刀尖圆弧半径与刀具长度各不相同，在加工中会产生很大的误差。
因此，实际加工时必须通过刀具补偿指令，使数控机床根据实际使用的刀具尺寸，自动调节各坐标轴的移动量，确保实际加工轮廓和编程轨迹完全一致。
数控机床根据刀具实际尺寸，自动改变机床坐标轴或刀具刀位点位置，使实际加工轮廓和编程轨迹完全一致的功能，称为刀具补偿功能。
1.刀具半径补偿：（G40，G41，G42）G40：取消半径刀补G41：刀具左补偿（沿着刀具前进的方向看，刀具在工件的左边）G42：刀具右补偿（·································右边）数控机床加工时以刀具中心轴的坐标进行走刀，依据G41或G42使刀具中心在原来的编程轨迹的基础上伸长或缩短一个刀具半径值，即刀具中心从与编程轨迹重合过渡到与编程轨迹偏离一个刀具半径值，如图刀具补偿指令是模态指令，一旦刀具补偿建立后一直有效，直至刀具补偿撤销。
在刀具补偿进行期间，刀具中心轨迹始终偏离编程轨迹一个刀具半径值的距离。
刀具半径补偿仅在指定的2D 坐标平面内进行。
而平面由G 指令代码G17( xy平面)、G18( zx平面)、G19( yz平面)确定。
刀具半径值则由刀具号H(D)确定2.刀具长度补偿所谓刀具长度补偿，就是把工件轮廓按刀具长度在坐标轴(车床为x、z轴)上的补偿分量平移。
对于每一把刀具来说，其长度是一定的，它们在某种刀具夹座上的安装位置也是一定的。
数控车床加⼯⼑具补偿功能怎么⽤？⼀、数控车床⽤⼑具的交换功能1. ⼑具的交换指令格式⼀：T0101；该指令为FANUC系统转⼑指令，前⾯的T01表⽰换1号⼑，后⾯的01表⽰使⽤1号⼑具补偿。
⼑具号与⼑补号可以相同，也可以不同。
指令格式⼆：T04D01；该指令为SIEMENS系统转⼑指令，T04表⽰换4号⼑，D01表⽰使⽤4号⼑的1号⼑沿作为⼑具补偿存储器。

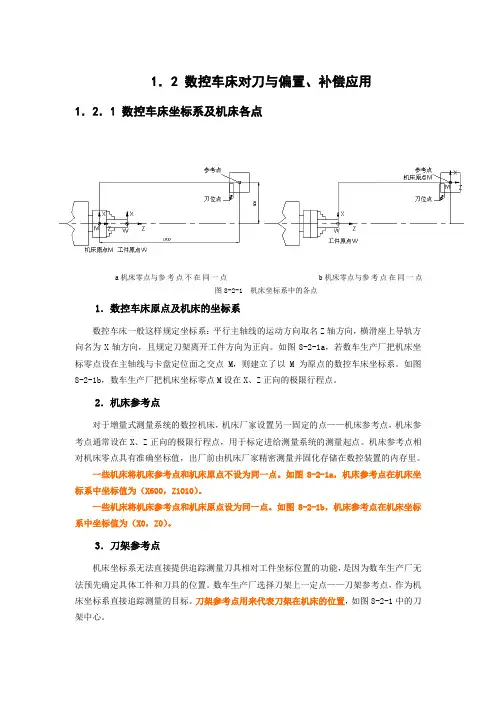

2. 换⼑点所谓换⼑点是指⼑架⾃动转位时的位置。
⼤部分数控车床，其换⼑点的位置是任意的，换⼑点应选在⼑具交换过程中与⼯件或夹具不发⽣⼲涉的位置。
还有⼀些机床的换⼑点位置是⼀个固定点，通常情况下，这些点选在靠近机床参考点的位置，或者取机床的第⼆参考点来作为换⼑点。
⼆、⼑具补偿功能1. ⼑具补偿功能的定义在数控编程过程中，为使编程⼯作更加⽅便，通常将数控⼑具的⼑尖假想成⼀个点，该点称为⼑位点或⼑尖点。
数控机床根据⼑具实际尺⼨，⾃动改变机床坐标轴或⼑具⼑位点位置，使实际加⼯轮廓和编程轨迹完全⼀致的功能，称为⼑具补偿（系统画⾯上为“⼑具补正”）功能。
数控车床的⼑具补偿分为：⼑具偏移（也称为⼑具长度补偿）⼑尖圆弧半径补偿2. ⼑位点的概念所谓⼑位点是指编制程序和加⼯时，⽤于表⽰⼑具特征的点，也是对⼑和加⼯的基准点。
数控车⼑的⼑位点如图所⽰。
尖形车⼑的⼑位点通常是指⼑具的⼑尖；圆弧形车⼑的⼑位点是指圆弧刃的圆⼼；成形⼑具的⼑位点也通常是指⼑尖。
三、⼑具偏移补偿1. ⼑具偏移的含义⼑具偏移是⽤来补偿假定⼑具长度与基准⼑具长度之长度差的功能。
车床数控系统规定X轴与Z 轴可同时实现⼑具偏移。
⼑具⼏何偏移：由于⼑具的⼏何形状不同和⼑具安装位置不同⽽产⽣的⼑具偏移。
⼑具磨损偏移：由⼑具⼑尖的磨损产⽣的⼑具偏移。
⼑具偏移补偿功能⽰例：FANUC系统的⼑具⼏何偏移参数设置如图所⽰，如要进⾏⼑具磨损偏移设置则只需按下软键[磨耗]即可进⼊相应的设置画⾯。
图中的代码“T”指⼑沿类型，不是指⼑具号，也不是指⼑补号。
实验四数控车削仿真加工 实验五数控车削仿真加工 实验六数控车削仿真加工 （插补指令）（一） （简单固定循环加工） （螺纹加工）（三） 11 实验七数控车削仿真加工 实验八数控车削仿真加工（外园粗车循环加工）（四）••…（固定形状粗车循环加工）（五）13 15实验九 XK6325B 数控铣床KND-100M 数控系统面板及其操作 17实验十数控铣床对刀操作及工作坐标系 数控铣床刀具补偿功能的使用2022实验^一数控铣削仿真加工（插补指令）—用G01、G02/G03编写一个简单零件的外形铣削加工程序（一层一次） 实验十二数控铣削仿真加工（插补指令）—用G01、G02/G03编写一个简单零件的外形铣削加工程序（二层一次） 实验十三数控铣削仿真加工（插补指令）2729—用G01、G02/G03编写一个简单零件的外形铣削加工程序（二层二次） 实验十四 数控铣削仿真加工（钻孔循环指令）（四） 30实验十五数控铣削仿真加工（子程序调用）（五）实验一 、实验目的数控车床GSK980■数控系统面板及其操作实验一数控车床GSK980T 数控系统面板及其操作 实验二对刀操作及数控车床工作坐标系实验三数控车床刀具补偿功能的使用（1）熟悉GSK980T面板的结构和组成。
（2）掌握数控系统的六种工作方式。
（3）掌握数控系统显示状态的切换。
（4）掌握MDI运行模式。
二、实验设备及实验系统（1 ）数控车床二台。
（2 ）电脑一人一台。
（3）GSK980T仿真系统。
三、实验内容及步骤1、观察GSK980T数控面板的三大组成部分：LCD显示器、MDI键盘、控制面板。
2、通过切换“位置、“程序”“刀补”“报警”“设置”“参数” “诊断”观察LCD 显示内容的变化。
3、通过“手动”“手轮”“回零”“录入”“编辑”“自动”六种工作方式的切换，了解数控系统的六种工作模式。
（1）手动模式：在该模式下做如下动作：移动刀具（X、Z方向）；主轴正反转、停止；冷却液开/关；手动换刀。

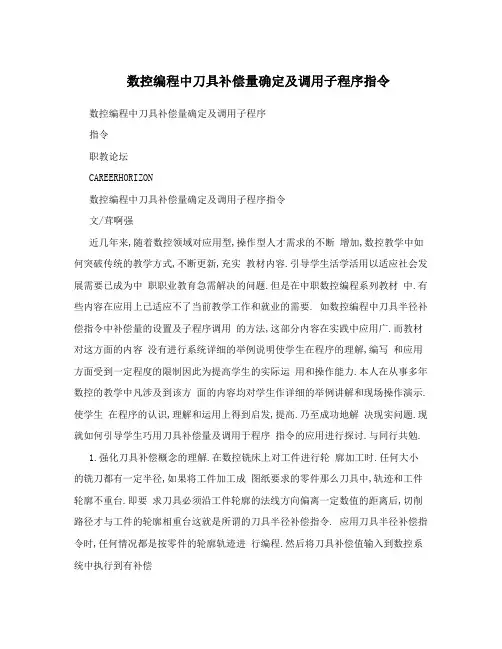

数控编程中刀具补偿量确定及调用子程序指令数控编程中刀具补偿量确定及调用子程序指令职教论坛CAREERHORIZON数控编程中刀具补偿量确定及调用子程序指令文/茸啊强近几年来,随着数控领域对应用型,操作型人才需求的不断增加,数控教学中如何突破传统的教学方式,不断更新,充实教材内容.引导学生活学活用以适应社会发展需要已成为中职职业教育急需解决的问题.但是在中职数控编程系列教材中.有些内容在应用上已适应不了当前教学工作和就业的需要. 如数控编程中刀具半径补偿指令中补偿量的设置及子程序调用的方法,这部分内容在实践中应用广.而教材对这方面的内容没有进行系统详细的举例说明使学生在程序的理解,编写和应用方面受到一定程度的限制因此为提高学生的实际运用和操作能力.本人在从事多年数控的教学中凡涉及到该方面的内容均对学生作详细的举例讲解和现场操作演示.使学生在程序的认识,理解和运用上得到启发,提高.乃至成功地解决现实问题.现就如何引导学生巧用刀具补偿量及调用于程序指令的应用进行探讨.与同行共勉.1.强化刀具补偿概念的理解.在数控铣床上对工件进行轮廓加工时.任何大小的铣刀都有一定半径,如果将工件加工成图纸要求的零件那么刀具中,轨迹和工件轮廓不重台.即要求刀具必须沿工件轮廓的法线方向偏离一定数值的距离后,切削路径才与工件的轮廓相重台这就是所谓的刀具半径补偿指令. 应用刀具半径补偿指令时,任何情况都是按零件的轮廓轨迹进行编程.然后将刀具补偿值输入到数控系统中执行到有补偿的指令时,数控系统会自动计算刀具中心轨迹,进行刀具半径补偿.从而加工出符合图纸要求的零件2.调整刀具补偿量.实现工件轮廓的分层铣削.在执行刀具半径补偿指令时,系统会根据补偿号D01一D99所输入的补偿量去执行刀具补偿.以实现刀具中心偏离零件轮廓线加工工件. 补偿量可以是半径值,也可以大于或小于半径值,当输入的补偿量不等于半径值时.加工路径相同,可对工件进行多切或少切.所以加工零件时如一次精加工路径不能完全去除霉件轮廓外的金属层时.可以通过设置不同的补偿值.产生相互平行的加工路径.进行多次分层铣削工件,完成粗,半精,精加工工艺过程.每层的进刀量可由刀具补偿量设置确定至于数值多大.可根据工件的材料,加工余量,精度,粗糙度及刀具的参数灵活地设定刀具补偿值.精加工路径补偿量值为刀具的半径值r.粗加工,半精加工的补偿量为r+?(?代表加工余量). 比方加工如例图所示的零件,切削刀具用中16平头铣刀,加工外轮廓.图中c线为加工后零件的外轮廓线(即精加工路径) 从图中可看到切削量单边为25mm大于刀具直径中16,显然一次铣削无法将工件加工成图示的零件.根据单边要去除的切削量为25mm.精加工余量为?一6.可分3次切削将工件加工成形:第1轮切削后加工余量?1=17.所以了]具补偿值为r+? 1=8-t-17=25,进刀路径为图中的路径1切削后的轮廓为图中的A线;第二轮切削后加工余量?2=6.刀具补偿值为r+? 2=8-t-6=14.进刀路径为图中的路径2.切削后的轮廓为图中的 B线i第三轮切削后加工余量?3=0.所以刀具补偿值为r+? 3=8-t-0=8,进刀路径为图中的路径3.切削后的轮廓为图中的 C线(零件的外形轮廓).每轮切削刀具补偿值不同,但编程轨迹都是以零件的轮廓线C作为编程路径.3.灵活应用子程序功能?子程序的定义.在编制加工程序中.有时会遇到一组程序段在一个程序中多次出现.或者在几个程序中都要使用它.这几组典型的加工程序可以作为固定程序.并单独加以命名,这组单独命名的程序段称为子程序.如程序中的O2100.?使用子程序的目的和作用.使用子程序可以减小不必要的重复编程.从而达到简化程序的目的.主程序可以调用子程序.,个子程序也可以调用下一级的子程序.? 子程序的调用在主程序中,调用子程序的指令是一个程序段. 其格式随具体的数控系统而定,FANUC,6T系统子程序调用格式为M98P—L_式中M98(子程序调用指令)P一子程序号:L一子程序调用次数.如程序段M98P21O0为调用子程序02100指令,实现了重复使用予程序02100.?具体分层铣削加工,调用子程序的程序如下主程序00001G90G54GOOXOYOZ50M03S800 X一80Y一6OGO1Z一5F60G01G41X一25Y一6OHO1补值为25)M98P21O0GO1G41X一25Y一60F6OHO2M98P21O0MO1S1000GO1G41X一25Y一60H03GOOZ5OXOY0MO5M3O子程序O210OGO1X一25Y一10GO3X25Y1OR10 GO1X一25Y15GO2X一15Y25R10 G01X一1OY25GO3X1OY25R10 GO1X15Y25GO2X25Y15R1O GO1X25Y10GO3X25Y一1OR10 GO1X25Y一15GO2X15Y一25R10 GO1X1OY一25GO3X-1OY-25R10 GO1X一15Y一25GO2X一25Y一15R10 加工路径1.轮廓线A.HO1刀调用于程序O2100】H02刀补值为14】调用子程序O21OO) :暂停.测量工件】HO3刀补值为8)铣削轮廊C的程序】G4OGO1X-80Y-60(取消刀具补偿)M99(返回主程序)4.强调使用刀具半径补偿的注意事项.?使用刀具半径补偿时应避免过切现象.使用刀具半径补偿和取消刀具半径补偿时.刀具必须在补偿的平面内移动.且移动距离应大于刀具半径补偿值.若加工半径小于刀具半径的圆弧进行半径补偿时将产生过切;若被铣削槽底宽小于了]具直径.此时也将产生过切现象.只有在过渡圆角R?刀具半径r+精加工余量的情况下才能正常切削@刀具半径补偿指令G41(左补偿),G42(右补偿),G40(取消补偿)必须在GOO或GO1模式下使用.G41,G42 不能重复用,且在使用时不允许有两句连续的非移动指令.? D00一D99刀具补偿号,D00代表取消刀具补偿刀具补偿值在加工或运行之前必须设定在补偿存储器中.在数控教学中.必须让学生了解在数控加工中.工件轮廓由刀具运动包络而成.刀位点(刀具中心点)的运动轨迹与工件的轮廓是不重台的.在数控系统中.可应用其刀具补偿指令. 通过设置不同的刀补值.以零件的轮廓线作为编程轨迹,编写出共同须调用的子程序,产生不同层,但轨迹形状相似的刀具路径.可完成对工件进行分层铣削加工以至加工成零件. 总之.刀补值的设置和调用子程序在数控加工中有着非常重要的作用.灵活,台理地运用刀补值并结台子程序的调用编制程序是保证数控加工有效性,准确性的重要因素 (作者单位:广西玉林市机电工程学校)。
数控铣床编程编程指令和刀具半径补偿１.G指令：准备功能指令（1）G90 绝对方式编程（2）G91 增量方式编程（3）G54～ G59 选择工件坐标系（4）G00 快速点定位 X Y Z（5）G01 直线插补 X Y Z F（6）G02 顺圆插补 X Y R（或I J K） F （7）G03 逆圆插补 X Y R （或I J K） F（8）G41 X Y D 刀具半径左补偿（9）G42 X Y D 刀具半径右补偿（10）G40 X Y 取消刀具半径补偿（11）G17、G18、G19 选择加工平面G17—XOY 平面(缺省值) G18—XOZ平面 G19—YOZ平面G90 G80 G40 G17 G49 G21（安全语句）功能：初始化状态设定。
式中： G90 ——绝对值方式；G80 ——取消固定循环；G 代码指令２.M 指令：辅助功能 （1）M00 程序暂停 （2）M03 主轴正转 （3）M05 主轴停 （4）M08 切削液开 （5）M09 切削液停（6）M30 完成程序段指令后 返回“程序开始”（7）M98 调用子程序 （8）M99 子程序结束一、基本常用指令3.指令——fz(mm/min)进给速度vf =fz ×z × n （铣床、加工中心）4.S 指令——r/min5.程序的组成和格式和数车一样，数铣的一个完整的零件程序包括程序号、程序内容和程序结束三个部分。
%（或O ）1234G90 G80 G40 G17 G49 G21(安全语句) M03S1000 G54G00Z100 X0Y0G01Z-6F200G41D01X ▁Y ▁ …… G40X ▁Y ▁ G00Z100 M05 M30程序号程序内容程序结束6.绝对值编程G90与相对值编程G91格式： G90 G X Y ZG91 G X Y ZG90为绝对值编程，每个轴上的编程值是相对于程序原点的。
G91为相对（增量）值编程，每个轴上的编程值是相对于前一位置而言的，该值等于沿轴移动的距离。
