格邦ZNT-12 630Y 永磁真空开关使用说明书

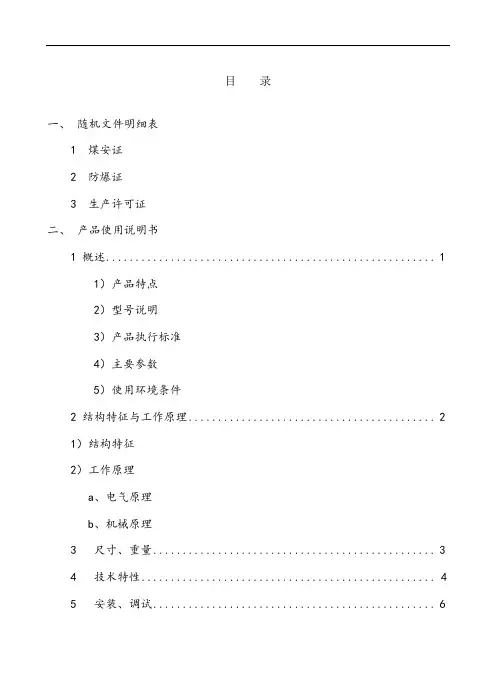

目录一、随机文件明细表1 煤安证2 防爆证3 生产许可证二、产品使用说明书1 概述 (1)1）产品特点2）型号说明3）产品执行标准4）主要参数5）使用环境条件2 结构特征与工作原理 (2)1）结构特征2）工作原理a、电气原理b、机械原理3 尺寸、重量 (3)4 技术特性 (4)5 安装、调试 (6)1）安装程序2）调试6 使用、操作 (11)1）准备与检查2）操作程序及方法3）注意事项7 故障分析与排除 (12)8 保养、维修 (13)9 运输、贮存 (13)10 订货须知 (13)11 售后服务 (14)附1电气原理图 (15)附2产品规格型号 (17)1 概述产品特点KBG—□/□Y系列矿用隔爆型移动变电站用高压真空开关（以下简称“真空开关”），适用于具有爆炸性危险气体粉尘的矿井中，对井下10kV、6kV /50Hz,额定电流400A以下供电系统进行控制和保护。

主要特点：1）采用永磁机构高压真空断路器，故障率低，基本免维护；2）具有体积小、结构合理、操作直观的特性；3）具有先进完善的微电脑综合保护系统，提高了整体供电的可靠性，保护参数整定方便；4）在10kV、6kV电压下,额定电流至400A；5）具有故障原因跳闸长期记忆功能；6）具备模拟故障试验自检功能；7）具有电子微调功能；8）具有时间、日期、年显示功能。

型号说明K B G ——□/ □ Y移动变电站用额定电压额定电流高压防爆型开关产品引用下列标准：—2000 爆炸性气体环境用电气设备第1部分：通用要求—2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”—2000 爆炸性气体环境用电气设备第3部分：增安型“e”GB8739—1998 矿用隔爆型高压真空开关GB1984—2003 高压交流断路器GB/T 11022—1999高压开关设备和控制设备标准的共用技术要求产品执行下列标准：GB8286—2005 矿用隔爆型移动变电站Q/STDS 03-2007 矿用隔爆型移动变电站用高压真空开关额定电压、电流1）额定电压：10 kV， 6kV ；2）额定电流：400A，315A，200A，100A，50A；防爆型式：矿用隔爆型防爆标志：ExdI使用环境条件1）海拔高度不超过1000m；2）周围环境温度不高于+40℃，不低于-20℃；3）空气相对湿度不大于95%（25℃时）；4）在无强烈颠簸和冲击震动的地方；5）设备垂直面的安装倾斜度不大于15°；6）在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7）在无滴水和浸水的地方；8）在有沼气及煤尘爆炸危险的环境中；9）污染等级3级，安装类别Ⅲ类。

产品执行标准：JB8739-1998 矿用隔爆型高压配电装置 Q/PK 01- 2005矿用隔爆型高压真空开关PBG—50~630/10（6）矿用隔爆型高压真空开关使用说明书四平市平开矿用电器有限公司中国。

吉林使用前请详细阅读使用说明书产品特点PBG糸列矿用隔爆型高压真空开关是本公司设计开发的新产品，具有如下主要特点：Ⅰ本开关为活节螺栓压板式快开门结构，即有快门的特点，同时又克服了以往的快开门产品防爆参数不稳定，不利于矿井防爆安全的问题Ⅱ一次元件均装在机芯小车上，并通过隔离插销与外引接线端连接，当进行停电操作时将小车拉出，可实现双断点隔离作用，因此对馈出线路的工作提供可靠的安全作业保证。

当机芯出现故障时，可将小车拉出箱外，以便维修，或更换备用机芯，从而节省了检修时间，减少对煤炭生产的影响。

Ⅲ本开关具有可靠的联锁装置，即：隔离开关退车到位后，箱门方可打开。

Ⅳ本开关选用ZLZB-7型微电脑高压综合保护装置，具有过载、短路、漏电、电缆绝缘监视、欠压、超压等保护功能；具有电流、电压数字显示功能；具有故障类别代码显示功能和记忆功能。

Ⅴ本开关按在其系统中的作用，可单独使用，也可联台使用，既可作为进线开关，又可作为馈电开关，还可作为联络开关。

通过变换引入装置，可配接铠装电缆或橡胶电缆。

Ⅵ本开关采用额定电压10kV，额定短路开断电流，机械寿命为10000次的高性能断路器作为核心部件。

具有寿命长，性能可靠，设计合理，安装、维修方便等特点。

1 概述：用途：本开关适用于具有瓦斯和煤尘爆炸危险的矿井下，对10（6）kV电力线路进行控制和保护，作为配电或直接启动电机用。

开关具有绝缘监视、高压接地、过载、断相、欠压、短路、失压以及过压吸收等保护功能，特别适合中央或采区变电所作配电开关使用。

防爆类别：矿用隔爆型；防爆标志：ExdI特点：型号及定义：—电流/电压高压隔爆型配电装置本开关为PBG-□/□本公司自行设计的改进型产品，充分考虑了井下现场的使用和维护条件，与同类产品相比，具有一定的先进性。

6KV 真空断路器开关的操作说明6KV 厂用电电源开关和给水泵负荷开关采用北京开关厂生产的ZN-10型真空断路器。

额定电压10KV 、额定电流：1250A 、额定短路开断电流：31.5KA 、合闸电机电压：DC220V 。

断路器主要由：真空灭弧室、安装框架、储能装置、操作机构、分合闸弹簧、辅助开关、鸭嘴触头和导电排、二次插头，地刀、操作过电压保护装置、开关动作记数器等设备。

每台小车开关电源侧和负荷侧各有3个动触头（A 、B 、C 三相），进出线导电排呈水平排列。

用于 601a 、601b 、602a 、602b 、061a 、061b 、062a 、062b 、#1、#2机A 、B 给水泵马达开关。

6KV 真空断路器开关分合闸操作，必须遵守下列规定：1.不许带负荷手动合闸。

2.远方操作拒跳，或事故情况下需紧急停电，允许带负荷就地手动跳闸。

3.误合的开关应立即断开，误跳的开关应立即合上。

小车开关机械联锁“五防”： （1）、小车位置联锁——开关合闸时，不可能拉出或推入，防止带负荷拉合开关； （2）、地刀与小车联锁——合上地刀后，不可能将小车推入工作位置，防止带地刀合开关； （3）、地刀与后门联锁——只有合上地刀，后门才能开启，防止误入带电间隔； （4）、二次插头与小车联锁——防止误拔二次插头； （5）、带电显示装置——馈线开关有电通过传感器，灯就亮，警示有电不能操作。

电机分闸弹簧主轴图2：6KV真空断路器开关的操作机构真空断路器的操作机构为弹簧储能式，可以用交流或直流操作（我厂用直流），亦可用手动操作。

电动储能：接通电动机电源，轴套由减速箱中的大蜗轮带动转动，当棘爪进入凸轮上的缺口时，带动储能轴转动，合闸弹簧被拉起而储上能，当合闸弹簧被拉到最高点后被合闸掣子锁住，曲柄上的小连杆传动一小弯板压下微动开关，电机电源切断，“储能指示”显示在面板孔中。

整个储能时间约为20秒。

手动储能：将手柄插入减速箱前方孔内，顺时针摇转约25圈，断路器本身具备防跳跃功能，该功能由一防跳接触器完成。

1. 概述1.1 用途KYGC矿用一般型高压真空开关柜,是在我公司自行设计生产的的中置手车式高压真空开关柜.适用于煤矿井下井底车场和主要进风巷道机电峒室及其它湿度较大场所之高压供电系统中作为接受和分配电能之用, 适于直接或间接启动井下主排水泵电动机。

亦可用于电力、化工、冶金及其他工业企业、楼宇等供、配电场所。

断路器采用高性能的VS1(ZN63)高压真开关具有无油、无火灾、无爆炸危险，分断速度快，寿命长，体积小，重量轻等优点，设有五防装置及电气闭锁装置，使用安全可靠。

开柜采用智能微机综合保护器。

其继电保护采用先进的以16位单片机为核心的综合数字继电器，满足电力系统及各类用电设备对继电保护的全部要求；并可配备DCS后台监控，具有四遥功能（遥控、遥信、遥测、遥调（待选）），实现电力系统自动控制、集中调度。

开关柜亦可采用传统继电保护器。

1.2 产品型号及含义K Y G C —30 Z —主回路方案编号真空开关计序设号抽出式高压柜矿用一般型1.3 使用条件：●环境温度上限+40℃，下限-25℃；●海拔高度不超过1000米；●湿度：相对湿度：日平均值不大于95%；月平均不大于90%；●水蒸气压：日平均值不大于2.2×10MPa;月平均值不大于1.8×10MPa;●周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；●无经常性的剧烈震动1.4 特殊使用条件●当开关柜安装在海拔高度大于2000m地区时，则订货时必须与制造厂协商采用必要的加强绝缘措施。

●环境最高温度超过+40℃时，开关柜的额定载流能力将按一定系数降低，在订货时必须得到制造厂的确认。

●当开关柜运行在高湿度或温度变化较大的气候环境中，必须采用特殊的防凝露措施。

●其它特殊要求，请在订货时和制造厂协商。

2. 技术参数2.1 开关柜技术参数见表1表1**电流互感器的短路容量应单独考虑.2.2（VS1）真空断路器技术数据见表2，表3.表2表3当断路器用于控制3-10KV电动机时，若启动电流小于600A必须加金属氧化物避雷器，具体要求同用户与制造厂联系协商；当断路器用于开断电容组时，电容器组的额定电流不应大于断路器额定电流的80%。

ZW32-12/M630-20户外智能高压永磁真空断路器安装使用说明书1 概述ZW32-12型永磁真空断路器采用了独特设计的永磁机构和高可靠性的RN2012智能控制器构成。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过2000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。

1.2 技术参数断路器的主要技术参数断路器的主要机械参数控制器主要技术指标ZW32-12型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质不锈钢箱体。

同时配有手动紧急分闸装置。

隔离开关和电流互感器可根据用户需要选择。

ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。

断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

智能控制单元接近断路器安装，通过控制电缆与断路器连接。

智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。

当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。

断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。

ZW32-12/D断路器内部结构原理图1：永磁机构；2：手动分闸转轮；3：驱动扁钢；4：辅助开关；5：分闸弹簧6：壳体；7：绝缘拉杆；8：下绝缘筒；9：软连接；10：上绝缘筒；11：真空灭弧室灭弧原理：ZW32-12型真空永磁断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。

高压真空开关运行作业指导书1、技术规范10KV配电装置开关均采用ZN63A-12型开关，额定电压12KV，额定电流1250A。

2、运行规定2.1不得随意打开真空开关柜门和进入开关间隔。

2.2所有真空开关，禁止以任何方式就地手动带负荷合闸。

2.3所有运行中真空开关，只有在遥控跳闸失灵以及发生人身和设备事故而又来不通讯遥控拉开真空开关时，才允许手动跳闸。

2.4检修或长期没有送电的真空开关，送电前应作跳合闸试验。

3．运行操作及监视维护3.1真空开关在维修工作结束复役送电前，应检查开关及连接设备上的工作票全部收回，安全措施已全部拆除，真空开关一、二次回路良好，将围栏门关好。

3.2真空开关送电前应进行下列检查：3.2.1真空开关本体清洁，无遗留工具，三相均应在断开位置。

3.2.2真空开关灭弧室应完好。

3.2.3真空开关支持瓷瓶或套管应清洁无破损。

3.2.4真空开关两侧连接紧固，导线松紧合适，相位正确。

3.2.5真空开关操作机构应清洁完整，连杆、弹簧应完好，手动机构应灵活。

3.2.6二次回路导线和端子牌完好。

3.3真空开关在运行中应作下列检查：3.3.1分合闸位置指示是否正确。

3.3.2真空开关灭弧室应完好。

3.3.3真空开关接头应无过热现象。

3.3.4操作机构罩子无脱落，隔板完整。

3.3.5套管、瓷瓶清洁无裂缝，无放电声。

3.3.6在检查时，应注意与真空开关的任何带电部分（包括连接导线），保持应有的安全距离。

3.4真空开关在每次跳闸后，应立即进行下列检查：3.4.1灭弧室是否破损。

3.4.2各部件无变形，连接处有无松动及过热现象。

3.4.3真空开关有无冒烟及焦味现象。

3.4.4套管或瓷瓶有无断裂损坏情况，开关位置有无移动。

4、异常运行和事故处理4.1真空开关合不上4.1.1现象：操作开关到“合闸后”位置时，事故喇叭响，绿灯闪光。

4.1.2处理：4.1.2.1检查是否因合闸时间过短合不上，可再试一次。

4.1.2.2检查合闸回路是否良好。

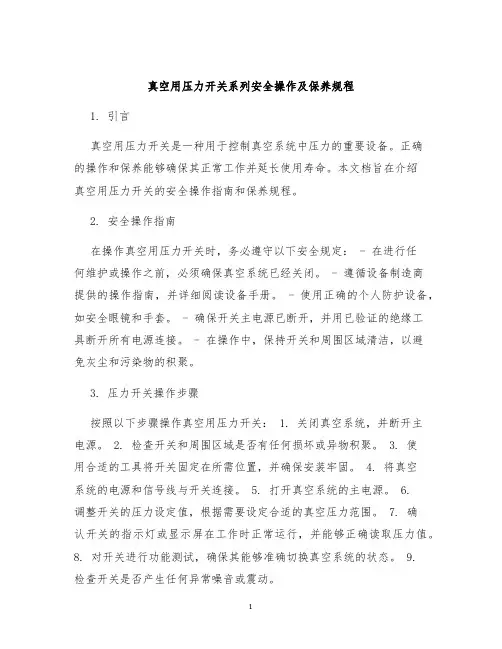

真空用压力开关系列安全操作及保养规程1. 引言真空用压力开关是一种用于控制真空系统中压力的重要设备。

正确的操作和保养能够确保其正常工作并延长使用寿命。

本文档旨在介绍真空用压力开关的安全操作指南和保养规程。

2. 安全操作指南在操作真空用压力开关时，务必遵守以下安全规定： - 在进行任何维护或操作之前，必须确保真空系统已经关闭。

- 遵循设备制造商提供的操作指南，并详细阅读设备手册。

- 使用正确的个人防护设备，如安全眼镜和手套。

- 确保开关主电源已断开，并用已验证的绝缘工具断开所有电源连接。

- 在操作中，保持开关和周围区域清洁，以避免灰尘和污染物的积聚。

3. 压力开关操作步骤按照以下步骤操作真空用压力开关： 1. 关闭真空系统，并断开主电源。

2. 检查开关和周围区域是否有任何损坏或异物积聚。

3. 使用合适的工具将开关固定在所需位置，并确保安装牢固。

4. 将真空系统的电源和信号线与开关连接。

5. 打开真空系统的主电源。

6.调整开关的压力设定值，根据需要设定合适的真空压力范围。

7. 确认开关的指示灯或显示屏在工作时正常运行，并能够正确读取压力值。

8. 对开关进行功能测试，确保其能够准确切换真空系统的状态。

9.检查开关是否产生任何异常噪音或震动。

4. 压力开关保养规程正确的保养能够延长真空用压力开关的寿命并确保其功能正常。

以下是一些保养规程： - 定期检查开关的外观是否有损坏或腐蚀迹象。

- 清洁开关表面，避免灰尘和污染物的积聚。

- 使用空气喷枪或软刷清除内部的灰尘或杂物。

- 定期检查开关的电源和信号线，确保连接牢固。

- 定期校准开关的压力设定值，以确保其准确性。

- 如果发现任何异常或故障，应立即停止使用开关，并向设备制造商或专业技术人员寻求帮助。

5. 总结正确的操作和保养是确保真空用压力开关安全和可靠工作的关键。

通过遵守本文档提供的安全操作指南和保养规程，您可以保证真空用压力开关的正常工作和延长使用寿命。

Z N-12/400型永磁真空开关安装使用说明书平高集团智能电气有限公司本产品显著特点●配永磁机构，结构简单、动作灵活可靠、寿命长，可用于频繁操作场合；●本产品用于10kV电容器组投切，操作简单，安装方便；●可以替代CKG、JCZ型接触器，是接触器升级换代产品。

●不锈钢外壳，防腐能力强目录一、概述 (3)二、使用环境条件 (3)三、主要技术参数 (3)四、真空开关的结构及工作原理 (4)五、随机文件 (4)六、订货须知 (5)附图1安装尺寸图 (5)附图2永磁结构结构图 (5)一、概述ZN–12/400型永磁真空开关是用于10kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元，尤其适合于作为电容器成套装置的自动投切开关使用。

采用与本体一体式设计的先进永磁机构，具有机械性能稳定可靠，体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多特点。

二、使用环境条件周围空气温度: 上限:﹢55℃,下限:-30℃海拔高度: ≤2000m地震: 地震强度不超过8级安装场所:使用地点不允许有爆炸危险介质，周围环境中不应有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。

三、主要技术参数四、永磁真空开关的结构及工作原理⏹真空灭弧室ZN-12永磁真空开关使用的真空灭弧室采用纵向磁场熄弧结构，镶嵌在触头托盘中的螺旋槽使电流感应出纵向磁场，加速电离粒子的扩散、降低电弧能量，使真空灭弧室具有发热量小、熄弧时间短、寿命长等优点。

而且，由于该真空灭弧室还采用了一次封排工艺，除了具有优异的电性能及机械性能外，其真空度和年漏气率等技术参数高于国标要求,机械寿命大于100000次。

⏹永磁机构ZN-12永磁真空开关采用简单可靠的永磁操作机构，该机构具有体积小、重量轻等特点。

并且采用了永磁锁扣的设计，保证了精确、稳定的分/合闸操作。

又因锁扣力是由永磁铁提供的，因此可确保永磁真空开关开关能够快速清除故障。
