QBZ-80、120、200/1140、660、380AQBZ系列矿用隔爆型真空电磁起动器，该起动器采用WZBQ-7新型高性能系列微机控制保护装置产品之一。
本说明书介绍该起动器用途、技术参数、结构、工作原理和保护装置的特点和先进性。
一、用途和适用范围1、主要用途与功能：本矿用隔爆型真空电磁起动器（以下简称起动器），用于交流50HZ电压1140V 以下供电电网中，作为直接或远距离控制三相鼠笼型异步电机，并可在停在时进行换向，具有过载、短路、漏电闭锁、断相、过电压吸收、不平衡等保护功能。
2、主要特点（1）WZBQ-7智能型综合保护器具有系统自检，故障诊断巡检及记忆功能，能够实时检测并数字化显示运行状态及故障指示，便于系统使用、维护和故障判断处理。
（2）采用技术先进的智能化单片机控制器和人机屏系统；采样精度高、抗干扰性强、动作性能灵敏可靠、质量稳定、参数设置灵活方便，运行及故障画面直观简明。
（3）在用户界面上，采用大屏幕液晶（液晶显示器及操作键盘），汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，保护器能存储定值，并可在线查询、修改，具备事件顺序记录、及事件等功能。
（4）抗高低温、潮湿、振动，有害气体、灰尘的能力强。
（5）保护功能齐全，有过载、短路、漏电闭锁、断相、过电压吸收、不平衡等保护功能。
3、型号及含义：Q B Z -/A(智能)二、主要技术参数三、保护性能1、短路保护：短路电流整定值按额定电流值的倍数整定，分为3倍~10倍、步长为1.短路电流为整定值的1.2倍时，动作时间不大于0.1s，整定值的误差为±10％。
2、过载保护:过载整定值按电流Lr的倍数整定，分为0.2倍~1.0倍、步长为0.1.动作时漏电闭锁电阻值与表中规定的误差不大于20%（注：解锁值不大于闭锁值的当线路电压突然消失时，起动器动作跳闸。
6、过电压吸收保护当主回路分断时，瞬间会产生高电压，通过接与主回路的阻容吸收装置来保护。
一、用途QBZ系列矿用隔爆型真空电磁起动器适用于具有爆炸性危险气体和煤尘的煤矿井下，在交流50Hz、电压至660V 或1140V的电力系统中，作为就地或远距离控制额定电流分别至80A、120A、200A的矿用隔爆型三相鼠笼式异步电动机的起动或停止之用。
并可在被控电动机停止时进行换向，同时对电动机及有关电路进行过载、短路、断相、主电路漏电闭锁和失压保护。
起动器特别适用于频繁操作、重负荷的煤矿机械设备控制。
二、技术参数型号QBZ-80 QBZ-120 QBZ-200 QBZ-80/1140 额定工作电压380V，660V额定工作电流80A 120A 200A 80Aη.cosφ=0.75时控制电机的最大功率380V 40Kw 60Kw 100Kw 115Kw 660V 65Kw 100Kw 170Kw 115Kw控制回路电压36V额定工作电流1600A(3次) 2500A(3次) 4500A(3次) 1600A(3次) 引入电缆外径主回路φ32～40mm φ32～40mm φ42～51mm φ32～40mm控制回路φ12～19mm型号QBZ-80N QBZ-120N QBZ-200N 额定工作电压380V 660V 380V 660V 380V 660V额定工作电流80A 120A 200A矿用隔爆型交流真空软起动器QBZ－－200/660（380）一、型号及其含义QBZ □/ □额定工作电压V额定工作电流A矿用隔爆型真空软起动器二用途QBZ系列矿用隔爆型交流真空软起动器，适用于含有甲烷混合气体，具有爆炸危险煤矿井下。
在额定电压至1140V以下，在额定频率50HZ，额定电流400A以下的三相异步电动机的软起动、软停车，可以就地或远距离和联机起动控制的三相异步电动机。
三主要功能本公司生产的系列软起动器采用进口大功率电力电子元件、微处理器技术与现代控制理论设计，适用于煤矿井下重载难起动、常速运行设备电动机的控制，与国内目前大量使用的传统控制方式相比具有以下显著特点：1、消除机械动载冲击，延长电机及相关设备使用寿命；2、电机起动电流小，减小电网冲击，降低电网配电容量；3、独有调频调速控制功能，提升起动力矩，实现重载起动；4、负载自动跟踪技术，双机运行可实现功率平衡；5、控制系统采用微处理器、模糊控制及大电流过零分断技术，具有强的负载适应与电磁兼容能力，性能稳定可靠；6、全数字化控制系统，根据用户需求进行参数配置；7、设有通讯接口，方便实现自动控制；8、具有多种起动模式及保护功能。

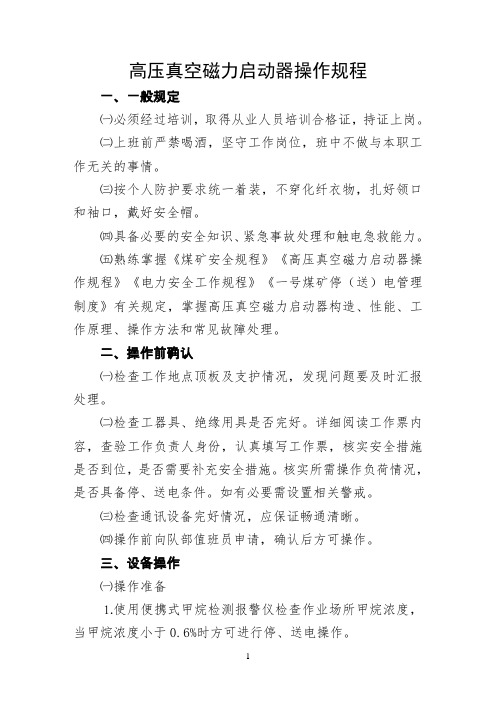

高压真空磁力启动器操作规程一、一般规定㈠必须经过培训，取得从业人员培训合格证，持证上岗。
㈡上班前严禁喝酒，坚守工作岗位，班中不做与本职工作无关的事情。
㈢按个人防护要求统一着装，不穿化纤衣物，扎好领口和袖口，戴好安全帽。
㈣具备必要的安全知识、紧急事故处理和触电急救能力。
㈤熟练掌握《煤矿安全规程》《高压真空磁力启动器操作规程》《电力安全工作规程》《一号煤矿停（送）电管理制度》有关规定，掌握高压真空磁力启动器构造、性能、工作原理、操作方法和常见故障处理。
二、操作前确认㈠检查工作地点顶板及支护情况，发现问题要及时汇报处理。
㈡检查工器具、绝缘用具是否完好。
详细阅读工作票内容，查验工作负责人身份，认真填写工作票，核实安全措施是否到位，是否需要补充安全措施。
核实所需操作负荷情况，是否具备停、送电条件。
如有必要需设臵相关警戒。
㈢检查通讯设备完好情况，应保证畅通清晰。
㈣操作前向队部值班员申请，确认后方可操作。
三、设备操作㈠操作准备⒈使用便携式甲烷检测报警仪检查作业场所甲烷浓度，当甲烷浓度小于0.6%时方可进行停、送电操作。
⒉准备绝缘手套、绝缘靴（或把绝缘台放臵在所要操作的设备前方地面上）。
㈡操作过程⒈设备停电操作⑴由巡检工带领工作负责人到所停高压真空磁力启动器前进行安全确认。
⑵戴绝缘手套、穿绝缘靴或站在绝缘台上，按分闸按钮，将急停开关逆时针旋转至“断”的位臵、操作手柄逆时针拉至“分”的位臵，从观察窗进行观察确认动触头与静触头分离，接着顺时针旋入机械闭锁螺杆并加装锁具闭锁，然后将所停高压真空磁力启动器锁具闭锁钥匙交给工作负责人随身携带。
⑶悬挂“有人工作，不准送电”警示牌。
⑷停电完成后汇报队部值班员，并做好停电记录工作。
⒉设备运行操作⑴观察显示屏电压、电流是否在正常范围内。
⑵听取设备是否有异常响声。
⒊设备送电操作⑴工作负责人确认已完成检修工作、具备送电条件后向巡检工申请送电，由巡检工带领工作负责人确认准备送电的高压真空磁力启动器是否与工作票内容一致，确认无误后工作负责人将钥匙交于巡检工，由巡检工打开锁具闭锁。
1概述1.1 用途及适用范围HT6L1-400Z/1140和 HT4L2-400Z/1140矿用隔爆兼本质安全型组合式智能真空磁力起动器(以下简称组合开关)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时进行换向。
1.2 使用条件1.2.1 海拔高度不超过2000m。
1.2.2 运行环境温度-5℃～+40℃。
1.2.3 周围空气相对湿度不大于95%(相当于+25℃时)。
1.2.4 在无明显破坏绝缘的气体和蒸汽的环境中。
1.2.5 在无滴水、无显著摇动和冲击振动的地方。
1.2.6 与垂直面的安装倾斜度不超过15°。
1.2.7 污染等级：3级。
1.2.8 安装类别：Ⅱ类(负载水平级)。
1.3 功能特点1.3.1 组合开关先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。
1.3.2 组合开关保护与控制系统采用德国西门子S7-200工业控制用计算机(PLC)，对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。
具有智能化程度高、性能稳定、动作可靠等优点。
1.3.3 采用西门子触摸式全中文液晶显示屏，可对开关的工作状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能，可大大提高判断故障和排除故障的效率。
3.3.4 所有模拟信号全部处理为数字信号，具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点。
3.3.4 具有完备的自检、自诊断和故障模拟试验功能，可方便地检查保护和控制系统正常与否。
1.4 型号及意义组合开关的型号及其代号含义如下：HT 6L 1—400 Z / 1140额定工作电压智能组合式单回路额定工作电流设计代号六回路制造厂代号HT 4L 2—400 Z / 1140额定工作电压智能组合式单回路额定工作电流设计代号四回路制造厂代号1.5 形式1.5.1 按开关组合形式可分为以下两种类型：a) 六组合开关(HT6L1—400Z/1140)；b) 四组合开关(HT4L2—400Z/1140)。
永磁真空断路器使用说明书一、概述我厂新研制开发专利产品永磁断路器为第二代产品，目前国际领先，型号：ZNY2-6（12）/630-12.5(25)，专利号：200620027059.0磁钢采用乌克兰技术，磁系统由矽钢片组成永不串磁，电容选用世界品牌日本红宝石，使用寿命是国产品牌的2倍以上，控制器采用XB300永磁开关控制器。
XB300永磁开关控制器，主要应用于使用永磁操动机构的矿用隔爆真空断路器。
对永磁真空断路器合闸、分闸过程进行控制。
其中XB300-MD适用于单线圈、单（双）稳态永磁机构，XB300-MS使用双线圈、单（双）稳态永磁机构。
XB300磁开关控制器主要特点：1．合分闸电流可调、合闸过程可控、可实现合分闸速度可调。
2．采用IGBT作为功率驱动，输入输出无触点，体积小，智能一体化设计，全部订制参数485总线设计。
3．交流100V输入电压断电或欠压时，可实现自动分闸、合闸闭锁、和电容自动放电功能。
储能电容充4．输入电压工作范围宽，AC60V至AC150V可正常工作。
可以为1～10万F 电，提供一个DC80～160V的可调稳压的机构操作电源。
5．对永磁机构的驱动电流大，DC60或160A。
6．设有两路开入检测口，可以根据需求，实现闭锁或其它组合逻辑功能。
7．合分闸位置检测可以使用接近开关，也可以使用辅助触点。
8．合分闸操作可以使用本地按钮、100V有源远程线控、485通信。
9．控制器的状态可以通过指示灯显示、触点输出、485总线读取。
二、型号及其含义Z N Y 2-6(12)/630-12.5(25)额定短路开断电流KA额定电流A额定电压KV设计序号特征标记（Y为永磁机构）户内式真空断路器三、正常使用条件a.环境温度：-5℃～+40℃b.湿度：日平均值不大于95%，月平均值不大于90%（温度为25℃时）。
c.海拔高度：不超过1000m。
d.不能用于有明显污秽，化学腐蚀及剧烈振动的场所。
e.超出本说明书规定的要求，由用户与制造厂协商。
QBZ-80 QBZ-120 QBZ-200真空磁力启动器说明书（北京煤炭矿用设备厂）QBZ-80 QBZ-120 QBZ-200使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1(用途:本产品适用于井下电气设备的起、停控制和保护之用。
2(适用条件1(1海拨高度不超过2000米，环境大气压力80-110Kpa; 1(2周围介质温度为(-20?—+40?);1(3周围介质湿度不大于95?3%(25?)1(4在具有甲烷混合物及煤尘爆炸危险的工矿企业中; 1(5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中; 1(6在无剧烈震动及强热源地区;1(7在具有防水和防雨雪侵袭的地方;1(8安装位置与垂面的倾斜度不超过15度;1(9电源为交流50HZ、额定电压为660V(380V)系统中; 3(型号及意义一个一图没打3(1防暴标志:ExdI3(2防暴型式:矿用隔爆型3(3外形尺寸:QBZ—80 380×460×620(mm)QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm) 3.4重量:QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3(5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1(型号规格表1起动器型号 QBZ—80 QBZ—120 QBZ—200额定电压(V) 660(380) 660(380) 660(380)80 120 200 额定电流(A)最大控制功率(kw) 65(40) 100(60) 170(100) 注:用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。
2(保护功能2(1过载保护;2(2短路保护;2(3断相保护2(4主电路漏电闭锁保护;2(5过电压保护;3(控制变压器参数3(1额定容量:120V3(2电压比:660V(380V)/36V。

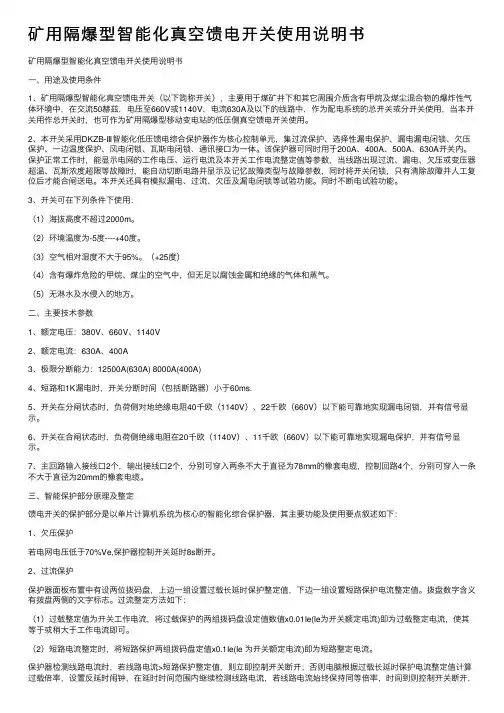

K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。
在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。
馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。
2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。
（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。
断路器分断时间不大于30ms。
短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。
当短路电流大于10倍整定电流时，实行无压释放速断保护。
短路保护动作时间小于秒。
开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。
在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。
过载电流整定分档可调。
标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。

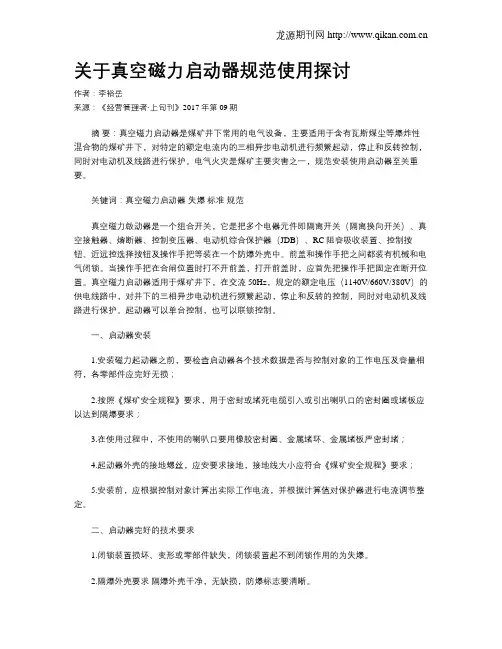

关于真空磁力启动器规范使用探讨作者：李裕岳来源：《经营管理者·上旬刊》2017年第09期摘要：真空磁力启动器是煤矿井下常用的电气设备，主要适用于含有瓦斯煤尘等爆炸性混合物的煤矿井下，对特定的额定电流内的三相异步电动机进行频繁起动，停止和反转控制，同时对电动机及线路进行保护。
电气火灾是煤矿主要灾害之一，规范安装使用启动器至关重要。
关键词：真空磁力启动器失爆标准规范真空磁力啟动器是一个组合开关，它是把多个电器元件即隔离开关（隔离换向开关）、真空接触器、熔断器、控制变压器、电动机综合保护器（JDB）、RC阻容吸收装置、控制按钮、近远控选择按钮及操作手把等装在一个防爆外壳中。
前盖和操作手把之间都装有机械和电气闭锁。
当操作手把在合闸位置时打不开前盖，打开前盖时，应首先把操作手把固定在断开位置。
真空磁力启动器适用于煤矿井下，在交流50Hz，规定的额定电压（1140V/660V/380V）的供电线路中，对井下的三相异步电动机进行频繁起动，停止和反转的控制，同时对电动机及线路进行保护。
起动器可以单台控制，也可以联锁控制。
一、启动器安装1.安装磁力起动器之前，要检查启动器各个技术数据是否与控制对象的工作电压及容量相符，各零部件应完好无损；2.按照《煤矿安全规程》要求，用于密封或堵死电缆引入或引出喇叭口的密封圈或堵板应以达到隔爆要求；3.在使用过程中，不使用的喇叭口要用橡胶密封圈、金属堵环、金属堵板严密封堵；4.起动器外壳的接地螺丝，应安要求接地，接地线大小应符合《煤矿安全规程》要求；5.安装前，应根据控制对象计算出实际工作电流，并根据计算值对保护器进行电流调节整定。
二、启动器完好的技术要求1.闭锁装置损坏、变形或零部件缺失，闭锁装置起不到闭锁作用的为失爆。
2.隔爆外壳要求隔爆外壳干净，无缺损，防爆标志要清晰。
（1）外壳有开裂，开焊，失爆；（2）防爆外壳内外有锈蚀为失爆；（4）不用防爆设备接线盒内的隔爆绝缘座为失爆；（5）启动器的铭牌、煤安的标志、防爆等级标志等应齐全；3.关于接线喇叭嘴，有下列情况之一者为失爆：（1）不用的接线嘴要分别用密封圈和档板、金属圈依次装入压紧；（2）电缆压线板要将电缆压接紧固，但不得压超电缆直径的10%；（3）进线电缆外径与密封装置内径之差不大于1毫米；（4）喇叭口零部件有缺损，影响设备的防爆性能；（5）进线电缆与密封圈之间不得包扎其他物体，密封圈完好无缺；（6）密封圈的宽度要符合要求，一般不小于10mm；（7）密封圈的厚度要符合要求，实际使用时必须大于4mm；（8）喇叭嘴的最少齿合扣数不低于6扣，一般是用单手四指用力拧不动即可；4.若用螺丝固定的隔爆面，有下列情况之一者为失爆：（1）螺丝或弹簧垫圈缺损；（2）固定隔爆面时弹簧垫圈没有压平或螺丝没有拧紧；（3）螺丝孔丝口损坏后滑丝者；（4）弹簧垫与螺丝配套合适；（5）拧紧螺丝时，一般螺丝伸出防爆面3扣为宜；5.用于保护接地的螺丝、压紧隔爆面的弹弹簧垫圈、平垫圈等要完好无缺。
QBZ-80 QBZ-120 QBZ-200防爆型真空磁力启动器使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1．用途：本产品适用于井下电气设备的起、停控制和保护之用。
2．适用条件1．1海拨高度不超过2000米，环境大气压力80-110Kpa;1．2周围介质温度为（-20℃—+40℃）；1．3周围介质湿度不大于95±3%（25℃）1．4在具有甲烷混合物及煤尘爆炸危险的工矿企业中；1．5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中；1．6在无剧烈震动及强热源地区；1．7在具有防水和防雨雪侵袭的地方；1．8安装位置与垂面的倾斜度不超过15度；1．9电源为交流50HZ、额定电压为660V（380V）系统中；3．型号及意义一个一图没打3．1防暴标志：ExdI3．2防暴型式：矿用隔爆型3．3外形尺寸：QBZ—80 380×460×620（mm）QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm)3.4重量：QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3．5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1．型号规格表1注：用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。
2．保护功能2．1过载保护；2．2短路保护；2．3断相保护2．4主电路漏电闭锁保护；2．5过电压保护；3．控制变压器参数3．1额定容量：120V3．2电压比：660V（380V）/36V。
三、结构概述起动器由隔焊外壳和真空体两部分组成，真空本体装于隔爆外壳中。
1．起动器外壳为圆柱形，前盖为转动式开启结构，壳身上部为接线箱，用以引进电源电缆和引出电动机电缆。
在外壳右侧有换向隔离开关的转换手柄和停止按纽；换向隔离开关的转换手柄、停止按纽和前盖三者之间有机械联锁，只有按下停止按纽后才能扳转离开关转换手柄；在手柚处于“分”的位置时，才能打开前盖。
2．真空本体是带有滑道的框架式结构，前面关有真空接触器、电机综合保护器、阻容过电压保护组件，后面装有转向隔离开关、控制变压器、起动及停止按纽。
3．QBZ—200型真空本体所有元件都装于底板上，其正面装有真空接触器、电机综合保护器、阻容过电压保护组件，远近程控制端子，后面装有隔离开关、控制变压器、起动及停止按纽。
四、工作原理1．接通换向隔离开关QS，则控制变压器TC有36V交流输出。
电机综合保护器JDB内部的触点JDB1闭合为控制电路工作做好准备。
2．按下起动按纽S1，接通真空接触器供电回路。
此时若起动器处于无故障状态下，真空接触器线圈有电，KM5、6、7吸合，接通主回路，电动机起动，触点KM1闭合自保，KM4断开漏电闭锁回路，KM3断开使真空接触器线圈KM由全波整流供电转换为半波整流供电的维持状态。
QBZ—200型号则是采用起动时，利用KM3常闭触点短接触器次级线圈增大吸合电流，待吸合后，通过KM3分断，将次级线圈串人，增大顺路阻抗，降低线圈电流，保持吸合状态。
3．按下停止按纽S2，线圈KM断电，主触点KM5、6、7分断，电动机停止运行。
4．每次起动前，电机综合保护器的33端子通过常闭触点KM4对电动机及其供电线路的对地绝缘电阻进行作值时，起动器不能起动，JDB实现漏电闭锁。
5．在起动或运行过程中，电动机发生过载、短路、断相等故障，JDB 的动作接点JDB1断开。
使线圈KM断电，实现保护。
6．远方操作控制时，将远方端子2、5上的连接线断开。
7．RC过电压保护组件可实现对真空接触器的过电压保护。
五、电机综合保护器1．JDB型电动机综合保护器适用于交流50HZ、电源电压660V （380V），各种工作制的交流电动机及电力线路的过载、断阻、短路保护及漏电闭锁。
2．保护器电流范围表2型号规格分档电流（A）适用范围1 2 3 4 5 6 7 8 9 10 1180型6-20 6 7 8 9 10 11 12 14 16 18 20 24-80 24 26 32 36 40 44 48 56 64 72 80 120型30-60 30 33 36 39 42 45 48 51 54 57 60 60-120 60 66 72 78 84 90 96 102 108 114 120 200型55-110 55 60 65 70 75 80 85 90 95 100 110 110-220 110 120 130 140 150 160 170 180 190 210 220保护器电流分档，由板面上的高、低分档转换开关控制。
刻度电流的整定，由波段开关位置的指示值即为对应的电流值。
3．保护器的保护性能；3．1短路保护性能见表3六、真空接触器的调整使用起动器正常投入使用后，接触器一般不需要维修。
仅定期检查各种连接件是否松动，真空管的真空充是否发生变化。
1．真空开关管真空度的检查方法2．在电路断电的情况下，用力压衔铁，使触头处于闭合位置，如某真空管发生漏气（真空负压消压），则该真管不能闭合，或动导电杆处于松动状态。
3．接触器在安装使用前或检修期间，将接触器处于断开位置，开距1.8mm时，在动静导电杆两端施加影10KV工频电压一分钟无闪络击穿现象，既认为真空良好。
在首次施工压程中如在开关管内部出现跳火和击穿，则应进行重复试验，最后应能承受10KV，历时一分钟工频电压。
要求无击穿和闪络，但重复次数不超过三次。
4．真空开关管的更换4．1开关管的更换（1）拧松并拆卸动触头连接软连接上的固定螺钉；（2）拧松并拆卸静触头端连接板的固定螺钉；（3）拧松调节杆的固定螺母，卸下活接头；（4）拧松静触头端导电杆与连接板固定螺母，卸下连接板（CKJ-80、125型无此步骤）。
（5）按上述相反程序安装真空管。
4．2调整调整的目的是使新装上的真空管其开距及超行程达到技术规定要求，并使之三相同步。
（1）使电磁铁吸动，调节活动螺母，使转臂的全部行程与真空管动触头刚接触时之差为1±0.1毫米。
（2）三相同步调整，反复微调活动接头，并用三只小灯泡检查是否同步。
调整好后锁紧螺母。
（3）考虑到产品出厂时衔铁总行程以调整好，为此调整好超程，开距也即符合要求，但应最后检查触头一距为2±0.2毫米，触头超行程为1±0.1毫米。
4．3维护与保养（1）接触器的工作电压、电流不能超过额定值，以免造成损坏。
（2）使用中的接触器基真空开关管每隔半年应用工频耐压检查一次，耐压应大于6KV，否则应更换之。
（3）凡属下列之一时，均应对接触器进行全面检查和调整；每年一次的例行检查；每动作十万次以后；接触器开距小于1.5毫米，超程小于0.5毫米；机构操作有异常现象时，真空开关管漏气损坏时。
4．4检查调整内容（1）真空开关管的耐压、开距、超程、三相同步等；（2）接触器的动作值；（3）辅助开关触点接触是否良好；（4）所有螺钉、螺母有否松动。
七、安装与使用1．安装1．1起动器在安装前应检查其技术数据是否与工作电压所控制电机容量相符，其零部件应完好无损。
1．2电缆的引入应用接线装置中的橡胶密封圈、金属堵坏、压紧螺母或压紧法兰将电缆压紧以达到隔爆要求，同时应紧固电缆防松装置。
1．3不使用的接线口应用橡胶密封圈、金属压环、金属堵板严密封堵。
1．4起动器外壳应接地，安装时其倾斜度大于15度。
1．5使用带有JDB综合保护器的起动器时，应根据实际工作电流对所用的JDB进行电流整定。
电流整定分为高低两档，每大档分为11小档，由高低档开关及波段开关选取需用电流值。
1．6在高沼气矿井中，禁止将“9”号线接地。
在使用JDB漏地闭锁保护时，可将检测端“33号线接地，而将常闭点KM4-端接“9”号线。
2．使用维护注意事项2．1使用前，认真阅读使用说明书！严禁带电开盖维修！2．2JDB电子线路组件不做工频耐压试验。
2．3主线路做耐压试验时应将JDB半导体组件和其它辅助线路一同脱开主电路接地，然后再做，耐压试验。
2．4换向隔离开关在紧急情况下，不作为额定负载起停止用。
在紧急状态下，可分断6倍的额定电流，但总共不得超过6次，否则应更换换向隔离开关。
2．5注意换向隔离开关左右灭弧罩的安装位置，触头烧毛要及时修复、动、静触头修复后，其外径不小于46毫米，并用万用表检查通断情况。
3．主电路绝缘耐压试验值表74．绝缘电阻值4．1主电路：相间、相对地不低于5兆欧（660伏时用1000伏兆欧表，380伏时用500伏兆欧表）4．2控制回路：与其它线路脱离后，绝缘电阻不低于5兆欧（36伏时用200伏兆欧表）。
5．常见故障及处理方法八、订货须知1．用户订货时，请注明产品规格、型号、数量及特殊要求；2．提出备件、品种和数量；写明电机综合保护器的型号及规格。
3．产品出厂时配电机保护器的型式是JDB电子保护器。
4．本产品实行一年保修，终身维护。
保修范围如下；（1）符合本说明书规定的操作及测试时的损坏；（2）电机综合保护器未经打开、更换元件的故障；（3）箱体无明显磕碰损坏，内部接线无破损迹象；（4）未超出产品的额定参数范围及规定的使用环境。
5．本产品在技术不断升级的过程中，我们将尽可能为您提供最快的信息反馈，并在今后的供货中提供最新产品。
6．可应约上门指导安装；7．注明产品的包装及运输方式。
九、附件1．产品合格证一份；2．使用说明书一份。
