开关电器检修实训指导书河北工程技术高等专科学校二 OO 六年十月一、实训目的和要求开关电器安装检修实训,是不可缺少的实践性教学环节。
根据教学大纲要求,通过一周实训,学生应能掌握常见开关电器设备的结构、各部件的功能及检修、安装要点;掌握控制回路的接线方法;掌握简单的电气测试技术。
实训中应注重培养和提高学生的动手能力,并进一步巩固和深化课堂理论知识,同时通过开关电器的安装检修实训,扩大了视野,达到理论与实践相辅相成,融会贯通的作用,为学生今后参加工作奠定一定基础,并通过实训培养学生良好的职业道德观。
要求:(1 掌握 ZN28A-12和 VS1-12(ZN63A 型号的室内高压真空断路器和 SF 6断路器本体的结构、性能、作用、安装要点、检修工艺。
(2掌握各种断路器控制回路的接线和控制原理。
(3掌握 CT17型、 CT8型、 CT19型和 CT19B 型弹簧操动机构以及 CD17型直流电磁操动机构的动作原理、操作方法,传动机构的调试,并掌握简单的电气测试技术。
(4掌握高压负荷开关和隔离开关的结构、性能、操作、检修工艺方法。
通过实训掌握各种电气设备的使用情况;了解国内外电器产品的技术开发、应用的最新发展动态。
二、注意事项1.实训中树立安全第一的思想,尊重指导老师,认真学习,勤于思考。
2. 每个实训小组选出组长一人, 负责领发、清点工具、仪表, 登记班组人员考勤, 填写实训记录表。
3.工具、仪表不得遗失、损坏、实训完毕如数归还。
如有遗失,照价赔偿,并写出检讨,以告诫他人爱护公物。
4.现场清洁卫生:每天下课前应清理现场,检查工具、材料。
5.不准在工作现场喧哗,有事及时找老师解决。
服从老师领导,遵守劳动规律, 如有违纪者,指导老师有权终止其实训行动,直到其认识并改正错误。
6.实训期间不准请假。
三、成绩评定1.成绩单独考核。
2.成绩评定依据:(参照“成绩评定办法”执行(1 实训中学生动手能力团结合作的表现。
遵守实训纪律尊重教师等表现。
ZN28- 10C 1250 31.5 真空断路器技术条件：为手车式，主要配用高压金属铠装中 2500 31.5置式开关柜。
是三相交流50HZ，额定电压为10KV户内装置，可供工矿企业发电厂及变电站作电气设施的保护和控制之用，并适用于频繁操作的场所。
2、使用环境条件：A环境温度不高于+40℃，不低于-10℃（允许在-30℃时储运）；B海拔高度不大于1000m；C空气相对湿度日平均不大于95%，月平均不大于90%；饱和蒸气压平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa；在高湿度期内温度急降时可能凝露；D地震裂度不超过8度；E无火灾，爆炸，严重污秽，化学腐蚀及剧烈震动的场所。
3、主要技术参数：额定电压： 10KV最高电压： 11.5KV额定电流： 1250A 2500A额定短路开断电流： 31.5KA额定短路关合电流（峰值）： 80KA额定动稳定电流（峰值）： 80KA额定热稳定电流（有效值）： 31.5KA额定热稳定时间： 4 S额定短路开断电流开断次数：不少于 30次全开断时间：≤100 ms额定操作顺序：分 - 0.3 S –合分– 180S –合分一分钟工频耐压（有效值）： 42KV雷电冲击耐压： 75KV机械寿命： 10000次额定单个电容器组开合电流： 630A额定背电容器组开合电流： 400AVS1-12/1250-31.5真空断路器技术条件一、概述：1、产品主要用途，适用范围及使用条件：VS1户内真空断路器是三相交流50HZ，额定电压为12KV的户内装置，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
配用GZS1型高压金属铠装抽出式开关柜。
使用环境条件：A环境温度不大于+40℃，不低于-10℃（允许在-30℃时储运）；B海拔高度1000m；C空气相对湿度日平均值不大于95%，月平均值不大于90%；饱和和蒸气压日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa。

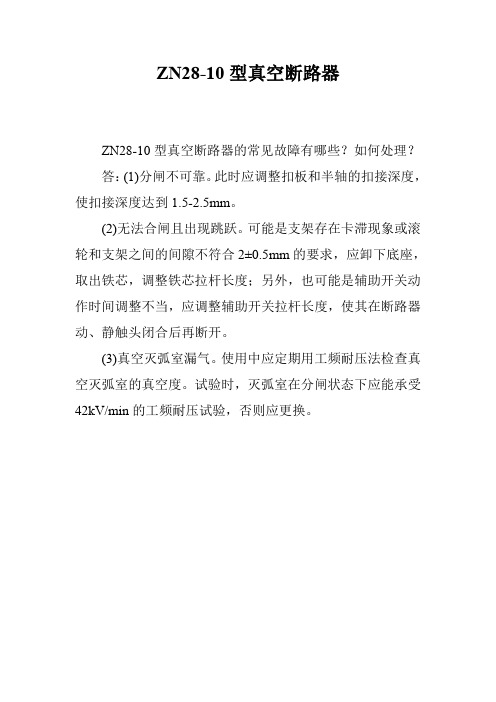

ZN28-10型真空断路器
ZN28-10型真空断路器的常见故障有哪些？如何处理？
答：(1)分闸不可靠。
此时应调整扣板和半轴的扣接深度，使扣接深度达到1.5-2.5mm。
(2)无法合闸且出现跳跃。
可能是支架存在卡滞现象或滚轮和支架之间的间隙不符合2±0.5mm的要求，应卸下底座，取出铁芯，调整铁芯拉杆长度；另外，也可能是辅助开关动作时间调整不当，应调整辅助开关拉杆长度，使其在断路器动、静触头闭合后再断开。
(3)真空灭弧室漏气。
使用中应定期用工频耐压法检查真空灭弧室的真空度。
试验时，灭弧室在分闸状态下应能承受42kV/min的工频耐压试验，否则应更换。
曲咼压真空断路器ZN12-12型户内高压真空断路器ZN12-40.5型户内高压真空断路器ZN65-12型户内高压真空断路器VS1-12型户内高压真空断路器ZN28-12型户内高压真空断路器ZN28A-12型户内高压真空断路器ZW32-12型户外高压真空断路器ZN12-12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
二、使用环境条件海拔高度：低于1000m。
环境温度：最高+40 C,最低-25 C。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、技术参数注：合闸速度指触头最后6mm时的平均速度分闸速度指触头刚分6mm时的平均速度采用小型化纵磁场灭弧室每相回路电阻w 40注：图中尺寸 b2000A 及以上为360, 2000A以下为350 ； 2000A 及以上，上下出线端孔 为4-M12，1600A 及以下，上下出线端孔为 2-M12 。
()内的尺寸为40、50kA 产品尺寸。
e 210 230 250 280 c 610 650 690 750 d 514 554 594 514f 586 626 666 726 g215235255215四、产品外形及安装尺寸寸6? OFF W问一一空40MQ -®-4)-®- U F' U机械联锁孔位置ZN12-40.5户内高压真空断路器一、概述ZN12-40.5型真空断路器为额定电压40.5kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。
一、ZN28A-12／2000-31.510KV户内高压真空断路器称说明概述
ZN28A-12／2000-31.510KV户内高压真空断路器称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
10KV户内高压真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
10KV户内高压真空断路器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
10KV户内高压真空断路器(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
10KV户内高压真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
动静触头允许磨损累计厚度mm 3
四、10KV户内高压真空断路器选型
用户可根据被保护对象选用不同型号的10KV户内高压真空断路器，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《10KV户内高压真空断路器ZN28A-12／2000-31.5》
五、10KV户内高压真空断路器使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在10KV户内高压真空断路器端子间的工频电压不超过10KV户内高压真空断路器的持续运行电压；
6.地震烈度8度及以下地区；
7.大风速不超过35m/s。
8.10KV户内高压真空断路器保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
10KV。

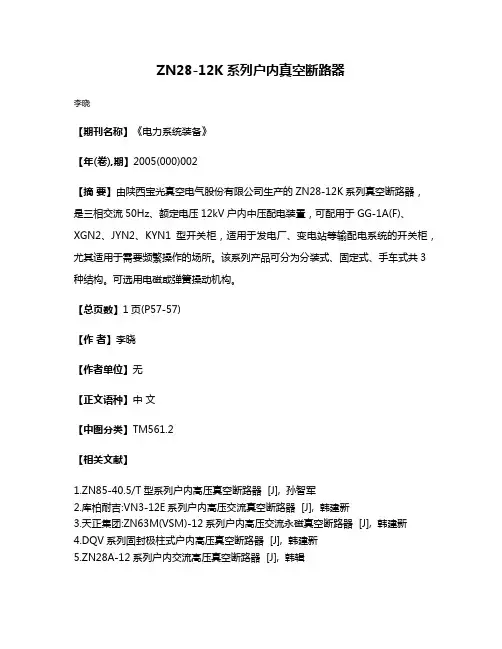

ZN28-12K系列户内真空断路器
李晓
【期刊名称】《电力系统装备》
【年(卷),期】2005(000)002
【摘要】由陕西宝光真空电气股份有限公司生产的ZN28-12K系列真空断路器，是三相交流50Hz、额定电压12kV户内中压配电装置，可配用于GG-1A(F)、XGN2、JYN2、KYN1型开关柜，适用于发电厂、变电站等输配电系统的开关柜，尤其适用于需要频繁操作的场所。
该系列产品可分为分装式、固定式、手车式共3种结构。
可选用电磁或弹簧操动机构。
【总页数】1页(P57-57)
【作者】李晓
【作者单位】无
【正文语种】中文
【中图分类】TM561.2
【相关文献】
1.ZN85-40.5/T型系列户内高压真空断路器 [J], 孙智军
2.库柏耐吉:VN3-12E系列户内高压交流真空断路器 [J], 韩建新
3.天正集团:ZN63M(VSM)-12系列户内高压交流永磁真空断路器 [J], 韩建新
4.DQV系列固封极柱式户内高压真空断路器 [J], 韩建新
5.ZN28A-12系列户内交流高压真空断路器 [J], 韩辑
因版权原因，仅展示原文概要，查看原文内容请购买。
陕西省地方电力（集团）公司标准S-EPQB/S-EP 1001-2007ZN28型真空断路器检修工艺标准Examine and Repair Handicraft Standardfor ZN28 Type Vacuum Breaker2007-05-12 发布2007-07-01实施陕西省地方电力（集团）公司联合发布榆林供电局目次1 范围 (4)2 引用标准 (4)3 ZN28真空断路器的检修总则 (4)3.1检修周期 (4)3.2大修检修项目 (5)3.3小修检修项目 (6)3.4临时检修项目 (6)4 ZN28真空断路器检修前的准备 (6)4.1检修前的试验 (6)4.2办理停电手续 (6)5 ZN28真空断路器现场检修 (7)5.1检修流程工艺图 (7)5.2现场安全措施 (7)5.3ZN28型真空断路器技术参数见附录E (8)5.4开关本体检修工艺 (8)5.5操动机构检修工艺（附CD I和CDII型电磁操动机构） (11)6 ZN28真空断路器检修收尾工作 (12)附录A ZN28 真空断路器结构图 (13)附录B ZN28真空断路器常见故障及解决措施 (14)附录C ZN28型真空断路器检修前试验数据表 (16)附录D ZN28真空断路器现场检修方案 (18)附录E ZN28型真空断路器技术参数 (21)附录F ZN28型真空断路器安装调试报告 (23)前言ZN28型高压真空断路器是采用真空作为灭弧介质的机电一体化设备，随着时间的推移，该型断路器在电网内的应用日益广泛。
该型断路器已逐步进入设备的大修周期，为落实“安全第一，预防为主”的方针，规范检修人员作业行为，使检修工作有章可循，以标准化的检修来确保设备的检修质量和现场检修的安全，特制定作业指导书。
由陕西省地方电力（集团）公司组织榆林供电局榆林市电力检修有限公司编写。
本指导书专为ZN28型真空断路器检修而编写的，该断路器的小修及消缺工作可参照执行。
ZN28-12型户内高压真空断路器
1. 概述
ZN28-12系列户内高压交流真空断路器(以下简称“断路器”)是三相交流50Hz、额定电压为12kV的户内开关设备元件，断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056《高压交流断路器》等标准的有关规定。
断路器主要装设在金属封闭式铠装柜中，可供工矿企业、发电厂及变电站等作电气设施的控制和保护之用，并适用于频繁操作的场所。
2. 型号及含义
3. 使用条件
3.1 正常使用条件
a) 周围空气温度：-10℃～+40℃；
b) 海拔高度：不超过1000m;
c) 湿度条件：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa；
d) 周围空气未明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
e) 来自开关设备和控制设备外部的振动或地动是可以忽略的；
f) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。
3.2 特殊使用条件
根据国家标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正
常使用条件下运行。
若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。
3.3 工作电源
断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。
4. 技术参数
4.1 真空断路器主要技术参数
4.2 真空断路器装配调整后机械特性参数
5. 结构和工作原理
5.1 结构特点
本产品是固定式开关柜专用真空断路器，自身带操动机构(用户可根据实际需要选用CT-19弹簧机构或
CD-17电磁机构)，操动机构安装在框架内部，与主轴经连杆连接，操动机构保证主轴转角为58°±1°，且机械特性技术参数应满足表2的要求。
本产品装设中封接式纵磁场真空灭弧室，主轴、分闸弹簧及油缓冲器等部件安装在机架内部，框架的底面设有安装孔，供断路器安装使用。
框架后平面装6个绝缘子(上下各3个)，上绝缘子固定动支架，下绝缘子固定静支架，动、静支架的后端兼作出线端子。
真空灭弧室装设在动、静支架之间，主轴通过绝缘杆、拐臂与真空灭弧室连接，动、静支架之间还装有二根绝缘杆，将两者连成一个整体，提高了整体强度。
5.2 灭弧原理
断路器配用真空灭弧室，具有极高的真空度。
当动、静触头在操动机构作用下带电分闸时，在触头间将产生真空电弧。
同时，由于触头的特殊结构，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并维持低的电弧电压。
在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的。
由于本真空断路器采用纵向磁场控制真空电弧，因而具有强而稳定的开断电流的能力。
6. 断路器的外形、安装尺寸和操作机构接图
断路器的外形及安装尺寸见图1、图2、图3和图4，面板开孔图见图5、图6，操作机构接线图见图7、图8、图9。
7. 验收、安装和调试
7.1 交货条件
工厂装配好的断路器在出厂前都要进行完整性检验，并按国家标准GB1984及产品的技术条件进行严格的出厂试验，以确保出厂的每台断路器结构和功能的正确性。
7.2 验收
收货方在收到此开关设备后，应进行以下工作：
a) 根据装箱清单清点货物是否有短缺；
b) 检查货物是否完整无缺，有无受到损坏(如受潮及其它不利影响)；
c) 如有发现货物有严重损坏应及时通知供货方，并做记录(必要时进行拍照)。
7.3 安装
安装使用前，一般不需拆卸、调整。
按表2数据检查断路器的触头开距、接触行程等，然后进行手动操作合、分各5次，再进行电动操作。
安装时用4个M12的螺栓穿过断路器底座安装孔，将断路器固定在开关柜的横梁上。
准确而专业的安装是保证断路器无故障运行的一个基本重要条件。
断路器在安装时应注意以下几点：
a) 必须保证柜体和断路器相配合的尺寸设计准确，各项技术参数相符；
b) 断路器固定安装在开关柜内，要保证断路器没有受到拉压或变形，它的四个安装螺栓联结应坚固不松动；
c) 连接母排时，不能使母排受到永久性的拉力或压力。
并保证连接母排的螺栓坚固不松动。
7.4 调试
手动分合闸真空断路器，测量触头开距和接触行程，若触头开距和接触行程符合主要技术参数的要求，则用光电示波器或机械特性测试仪测量分合闸速度、三相不同期性及触头合闸弹跳时间，调整分闸弹簧长度可改变分合闸速度。
如果触头开距和接触行程不符合要求则按下列方法进行调整。
7.4.1 调整接触行程和三相同期性
断路器合闸，测量接触行程，然后分闸，通过调整螺栓5来调整接触行程，该螺栓旋出1/2周，接触行程增加0.625mm，反之，减少0.625mm，调至接触行程为4±1mm。
接触行程调整后通电操作，用光电示波仪测量三相合闸同期性，如不能满足主要技术参数表的数据，可分别调整各相触头行程，使合闸同期性不大于2ms.
7.4.2调整触头开距
增减项1调整垫片，使触头开距达到表中数据，见图1。
8. 维护和修理
断路器的维护必须由熟悉各种安全操作规程并了解产品性能的专业人员来完成。
对检查和维修进行记录。
在维修工作进行时，要确保没有触电危险。
本公司生产的真空断路器具有结构简单和耐用的特点，因此具有很长的使用寿命。
在正常使用条件下，在使用年限内检修工作很少。
但由于使用环境的差异及其对断路器使用寿命的影响，仍需进行以下几项必要的检查、维护工作。
a) 视工作环境在6-12月内应对断路器本体进行适当检查，特别要检查其外观情况。
同时也要检查设备表面的污秽、受潮和腐蚀情况。
用干布清洁绝缘件表面的灰尘，然后用沾有清洗剂的绸布揩去其他污秽物(注意所用清洗剂能适用于塑料或合成塑料材料)；
b) 若断路器是使用在长期不操作的场合下，每年应对断路器进行至少5次的储能及合、分操作，并对转动摩擦部份进行润滑；
c) 每年应对断路器进行至少1次的绝缘测试以判断断路器真空灭弧室是否漏气或其它外界原因造成绝缘强度的降低。
9. 包装、运输和贮藏
9.1 断路器包装时应处于分闸状态。
储能弹簧处于未储能状态。
固定在包装箱的底板上，且要有防雨措施，并有完整的包装标记。
9.2 断路器运输时不准倒置和受到强烈振动，不得受潮、雨淋，产品外表面不得破损，零部件不得丢失。
9.3 断路器装卸只能采用以下工具：起重机、叉车或行车。
起吊时不应搭钩在断路器本体上，而应搭钩在断路器标有起吊标志的起吊孔内。
9.4 断路器长期贮存要处于分闸状态，储能弹簧处于未储能状态，并且要放置在户内干燥通风、防潮、防振及防有害气体侵蚀的场所，并定期检查环境是否符合要求。
