初中物理之“动态电路问题”动态电路问题主要包括三种类型：一、滑动变阻器引起的动态电路问题1.滑动变阻器引起的串联电路的动态分析：解决方案：此类题首先要解决的问题是：电压表和电流表的测量对象。
利用“方框法”可知上面这幅图中电压表测量的是R2两端的电压，电流表测量的是干路电流。
其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？比如，上图中滑片向右移动时，滑动变阻器的阻值变小，导致电路总电阻变小，故电流表示数变大！又由于“串联电路中小电阻消耗小电压，大电阻消耗大电压”，故滑动变阻器消耗的电压变小，因为电源电压不变，所以定值电阻R2消耗的电压变大！2.滑动变阻器引起的并联电路的动态分析：解决方案：此类题首先要解决的问题也是：电压表和电流表的测量对象。
由于本题两电阻并联，根据方框法，电压表测量对象为电源电压！所以当滑片移动时，电压表示数不变！其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？上图中，当滑动变阻器的滑片向右移动时，其阻值变大，导致整个电路的总阻值变大，而电源电压不变，所以干路电流变小，即电流表A2示数变小；电流表A1测量的是流经R1的电流，该支路电流不变！注意此时的一类易错题：如电压表的示数与电流表A1示数的比值，根据欧姆定律，本题中该比值就是R1的阻值，由于滑片右移时，R1为定值电阻，故此比值不变！二、开关的闭合、断开引起的动态电路问题解决方案：此类题的关键第一步：确定开关闭合前后电路的连接情况并画出等效电路图，如下图：开关闭合前后其等效电路图如下：此类题的关键第二步：判断开关通断前后的各个物理量变化情况:对于电压表：甲图中电压表测量的是电源电压，乙图中电压表测量的是R2两端的电压！从电源电压变成了部分电压，故其电压表示数变小！对于电流表：甲图中电流表测量的是流经R2的电流，乙图中电流表测量的是流经R1和R2两个总阻值的电流。
故电流表示数变小。
《动态电路的分析》专项练习类型一：串联电路的动态分析1.如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中（ ）A ．电流表A 示数变大，电压表V 2示数变小B ．电流表A 示数变大，电压表V 1示数变小C ．电压表V 1示数变小，电压表V 2示数变大D ．电压表V 1示数不变，电压表V 2示数变大2．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是（ ）A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大B ．电流表A 、电压表V 1示数都变大，电压表V 2示数变小C ．电流表A 的示数减小，两电压表示数不变D ．三个电表的示数都不变说明1：第1~2题是基本串联电路的分析3.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（ ）A.称重表相当于一个电压表B.电路中的R 1是没有作用的C.当车辆越重时，称重表的示数越小D. 当车辆越重时，称重表的示数越大4.从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。
酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。
图中R 1为定值电阻，酒精气体传感器R 2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）A ．电压表示数不变B ．电压表示数越大C ．通过传感器的电流越小D ．传感器两端的电压越大说明2：第3~4题是串联电路在实际中的应用分析。
5. 如图所示的电路图中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向左滑动，下列说法正确的是（ ）A.电流表A 的示数变小，电压表V 1的示数不变B.电流表A 的示数变小，电压表V 1的示数变大C.电压表V 1与电压表V 2的示数之和不变D.电压表V 2与电流表A 的示数之比不变第1题图 第2题图第4题图第5题图说明3：第5题为串联电路的综合分析（涉及到“和”“差”“积”“商”等问题的实质）。
动态电路的分析在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。
一般情况下电源的电动势和内阻不会变化。
二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。
具体解题可分为四个步骤：1. 判断局部元件的变化情况，以确定闭合电路的总电阻R总如何变化。
例如，当开关接通或断开时，将怎样影响总电阻R总的变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。
只要一个电阻的阻值变小时，整个电路的总电阻就变小。
2. 判断总电流I如何变化。
例如，当总电阻R总增大时，由闭合电路欧姆定律知IER=总，因此I减小。
3. 判断路端电压U如何变化。
此时，由于外电路电阻R和电流均变化，故用判断有一定困难，此时可用U E Ir=-来判断。
4. 判断电路中其他各物理量如何变化。
上述四个步骤体现了从局部到整体，再回到局部的研究方法。
这四个步骤中，第一步是至关重要的，若判断失误，则后续判断均会出错。
第四步是最为复杂的。
第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。
在选取研究对象方面，可采取扫清外围、逐步逼近的方法。
由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。
这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。

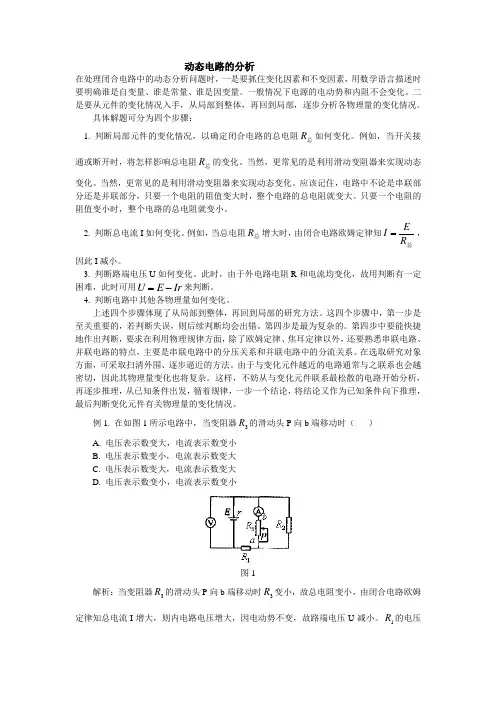

例1. 在如图1所示电路中，当变阻器R3的滑动头P向b端移动时（）A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数变小，电流表示数变小图1解析：当变阻器R3的滑动头P向b端移动时R3变小，故总电阻变小，由闭合电路欧姆定律知总电流I增大，则内电路电压增大，因电动势不变，故路端电压U减小。
微专题64闭合电路中动态分析问题【核心考点提示】1．程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路IU →变化支路.2．极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑片分别滑至两个极端去讨论．【微专题训练】【例题】(2017·安徽淮北一模)在如图甲所示电路中，闭合开关S ，当滑动变阻器的滑片P 向上滑动的过程中，四个理想电表的示数都发生变化。
图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法错误的是(C )A ．图线a 表示的是电压表V 3的示数随电流表示数变化的情况B ．图线c 表示的是电压表V 2的示数随电流表示数变化的情况C ．此过程中电压表V 1示数的变化量ΔU 1和电流表示数变化量ΔI 的比值变大D ．此过程中电压表V 2示数的变化量ΔU 2和电流表示数变化量ΔI 的比值不变[解析]滑片P 向上滑动，R 2减小，总电阻减小，总电流增大，电源内电压增大，路端电压减小，R 1两端电压增大，R 2两端电压减小，根据这些变化关系可知，图线a 是电压表V 3的示数随电流表示数变化的图线，图线b 是电压表V 1的示数随电流表示数变化的图线，图线c 是电压表V 2的示数随电流表示数变化的图线，A 、B 正确；ΔU 1ΔI ＝r ，而ΔU 2ΔI＝R 1，C 错误，D 正确。
【变式】(2018·湖北鄂东南教改联盟期中)在如图所示电路中，闭合开关S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的绝对值分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示。
下列说法正确的是(AB )A ．U 1I 不变，ΔU 1ΔI不变B ．U 2I 变大，ΔU 2ΔI 不变C ．U 3I 不变，ΔU 3ΔI 变大D ．电源的输出功率变大[解析]根据欧姆定律得U 1I ＝ΔU 1ΔI ＝R 1，故当滑动变阻器的滑动触头P 向下滑动时，U 1I 、ΔU 1ΔI 均不变，故A 正确。
闭合电路的欧姆定律的应用一、电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。
讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系思路:动态电路的分析方法程序法：基本思路是“局部→整体→局部”，即从阻值部分的变化入手，由串、并联规律判断总电阻的变化情况，再由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路欧姆定律判断各部分电路中物理量的变化情况。
分析步骤详解如下：(1)明确局部电路变化时所引起的局部电路电阻的变化。
(2)根据局部电阻的变化，确定电路的外电阻R外总如何变化。
(3)根据闭合电路欧姆定律I总=E/(R外总+r)，确定电路的总电流如何变化。
(4)由U内=I总r，确定电源的内电压如何变化。
(5)由U外=E-U内，确定电源的外电压如何变化。
(6)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化。
(7)确定支路两端的电压如何变化以及通过各支路的电流如何变化。
由以上步骤可以看出，基本思路是“局部→整体→局部”，同时要灵活地选用公式，每一步推导都要有确切的依据。
例1、如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化?练习 1. 如图所示的电路中，当滑动变阻器的滑动触头向上滑动时，下面说法正确的是（）A. 电压表和电流表的读数都减小；B. 电压表和电流表的读数都增加；C. 电压表读数减小，电流表的读数增加D. 电压表读数增加，电流表的读数减小2、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小3、如图所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？4、 在如图电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列比值正确的是 （ ）A 、U 1/I 不变，ΔU 1/ΔI 不变．B 、U 2/I 变大，ΔU 2/ΔI 变大．C 、U 2/I 变大，ΔU 2/ΔI 不变．D 、U 3/I 变大，ΔU 3/ΔI 不变．5、如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是（ ）A ．小灯泡L 1、L 3变暗，L 2变亮B ．小灯泡L 3变暗，L 1、L 2变亮C ．ΔU 1<ΔU 2D ．ΔU 1>ΔU 2二、电源的外部特性曲线 ——路端电压U 随电流I 变化的图像．(1)图像的函数表达式 (2)图像的物理意义 ：①在纵轴上的截距表示电源的电动势E 。

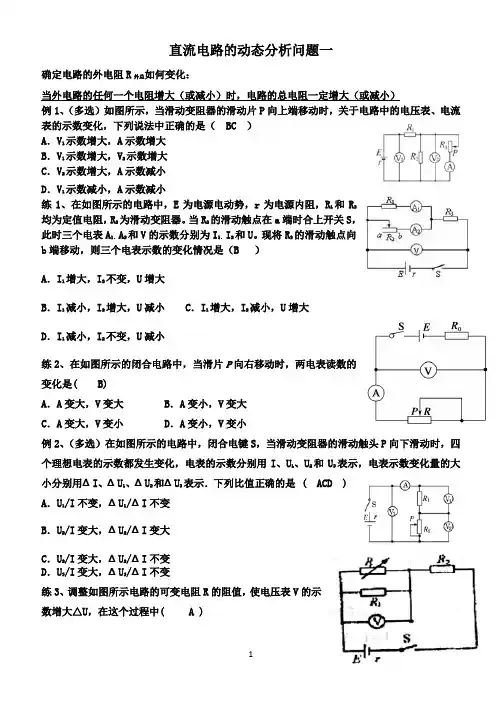

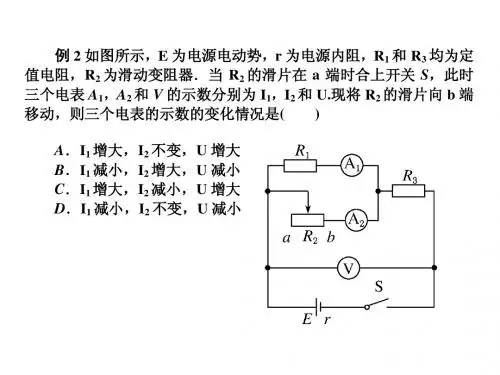

直流电路的动态分析问题一确定电路的外电阻R外总如何变化：当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小）例1、（多选）如图所示，当滑动变阻器的滑动片P向上端移动时，关于电路中的电压表、电流表的示数变化，下列说法中正确的是（BC ）A．V1示数增大，A示数增大B．V1示数增大，V2示数增大C．V2示数增大，A示数减小D．V1示数减小，A示数减小练1、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。
当R2的滑动触点在a端时合上开关S，此时三个电表A1．A2和V的示数分别为I1．I2和U。
现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（B ）A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小练2、在如图所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是( B)A．A变大，V变大 B．A变小，V变大C．A变大，V变小 D．A变小，V变小例2、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是( ACD )A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大C．U2/I变大，ΔU2/ΔI不变D．U3/I变大，ΔU3/ΔI不变练3、调整如图所示电路的可变电阻R的阻值，使电压表V的示数增大△U，在这个过程中( A )A ．通过R 1 的电流增加，增加量一定等于B ．R 2 两端电压减小，减少量一定等于C ．通过R 2 的电流减小，但减少量一定等于：D ．路端电压增加，增加量一定等于 练4、（多选）在如图所示的电路中，电源存在内阻，在滑动变阻器滑动片P 由a 滑到b 的过程中，三只理想电压表示数变化的绝对值分别为△U 1、△U 2、△U 3，则下列各组数据中可能出现的是（BD ）A ．△U 1=0、△U 2=2V 、△U 3=2VB ．△U 1=1V 、△U 2=2V 、△U 3=3VC ．△U 1=3V 、△U 2=1V 、△U 3=2VD ．△U 1=1V 、△U 2=1V 、△U 3=2V练5、（多选）在如图所示的电路中，电压表、电流表均为理想电表。
初中动态电路分析试题及答案一、选择题1. 在串联电路中，当电阻R1增加时，电路的总电阻R总将如何变化？A. 保持不变B. 减小C. 增大D. 无法确定答案：C2. 欧姆定律表达式为V = IR，其中V代表电压，I代表电流，R代表电阻。
如果电流I增加，电阻R保持不变，那么电压V将如何变化？A. 保持不变B. 减小C. 增大D. 无法确定答案：C3. 一个并联电路中，如果其中一个支路的电阻减小，整个并联电路的总电阻将如何变化？A. 保持不变B. 减小C. 增大D. 无法确定答案：B二、填空题1. 电阻R1和R2串联时，总电阻R总等于_______。
答案：R1 + R22. 电阻R1和R2并联时，总电阻的倒数等于_______。
答案：1/R1 + 1/R23. 根据欧姆定律，如果电压为10V，电阻为5Ω，则通过电阻的电流为_______。
答案：2A三、简答题1. 解释什么是动态电路，并给出一个动态电路的例子。
答案：动态电路是指电路中的参数随时间变化的电路。
例如，一个带有可变电阻器的电路，其电阻值可以手动调整，从而改变电路中的电流和电压。
2. 描述如何使用欧姆定律来计算电路中的电流。
答案：使用欧姆定律计算电流，首先需要知道电路中的电压（V）和电阻（R）。
然后应用公式I = V/R，其中I是电流，V是电压，R是电阻。
通过这个公式，可以计算出电路中的电流。
四、计算题1. 一个串联电路由两个电阻组成，R1 = 200Ω，R2 = 300Ω。
求电路的总电阻。
答案：总电阻R总= R1 + R2 = 200Ω + 300Ω = 500Ω2. 如果上述电路两端的电压为15V，求通过电路的电流。
答案：根据欧姆定律，电流I = V/R总= 15V / 500Ω = 0.03A3. 一个并联电路由两个电阻组成，R1 = 100Ω，R2 = 200Ω。
求电路的总电阻。
答案：总电阻R总= 1 / (1/R1 + 1/R2) = 1 / (1/100Ω +1/200Ω) = 66.67Ω（保留两位小数）五、实验题1. 设计一个实验来验证欧姆定律，并说明实验步骤和预期结果。
电路动态变化1、串联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数；电压表的示数。
(均选填“变大”、“不变”或“变小”)分析方法：1、先确定变化电阻（变大或变小）特殊的判断：A、开关断开（电阻从0到无穷大)电阻变大（例1图）开关闭合（电阻从无穷大到0)电阻变小B、短路（电阻变无穷大)电阻变大2、判断变化电阻与电流表或电压表变化串并联关系；3、根据“串反并同”判断变化情况。
备注：注意测电源的电压表，不适用上诉判断例2：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。
(均选填“变大”、“不变”或“变小”)例3:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。
(均选填“变大”、“不变”或“变小”)（例5（例62、并联电路中的动态变化：例1：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A 1的示数 ；电流表A 2的示数 ；电压表的示数 。
（均选填“变大”、“不变”或“变小”）分析方法：1、先判断电压表测量，在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。
2、并联电路各支路相互独立，互不影响，分别判断各支路中电流的变化3、再根据I 总=I 1+I 2分析得出干路中电流的变化。
例2：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。
（均选填“变大”、“不变”或“变小”）例3：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。
（均选填“变大”、“不变”或“变小”）例4：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A 1的示数 ；电流表A 2的示数 ；电流表A 3的示数 ；电压表V 1的示数 ；电压表V 2的示数 。
难点55电路动态问题的分析电路动态问题最常见的是，根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的电路中其他电学量的变化情况．解题的常见方法如下：1．程序法：基本思路是“部分一整体-部分”．即从阻值变化的部分人手，由串、并联电路规律判知R总的变化情况，再由欧姆定律判知，总和U端的变化情况，最后由部分电路欧姆定律与串、并联电路的特点判断各分量的变化情况．即R局2.直观法：直接应用“部分电路中R、I、U的关系”的两个结论：①仅某一电阻R阻值增大，必引起流过该电阻中的电流I的减小和该电阻两端电压U的增大；②仅某一电阻R阻值增大，必引起与此电阻并联的支路中电流I并的增大和与之串联的各电路电压U串的减小． 3．极限法：因滑动变阻器滑片滑动引起电路变化的问题，可将动态电路的特点是“牵一发而动全身”．判断此类问题时，应先由局部的变化推出总电流的变化、路端电压的变化，再由此分析对其他各部分电路产生的影响，一般是先分析固定电阻支路再分析变化支路．闪记；直观法可记为：“并同串反法即与电阻并联或间接并联部分的电压或电流的变化与该电阻变化趋势一致；与电阻有串联或间接串联关系的电路中的电流或电压与该电阻变化趋势相反．通过开关的断开（或闭合）也能改变电路的电阻，从而影响整个电路或部分电路的电压、电流或功率的变化．一般情况是开关断开相当于该处电阻值变大；开关闭合相当于该处电阻值减小．如图所示S2闭合后，R2支路电阻减小，总电阻减小，干路电流增大，并联支路部分电压减小，灯泡均变暗．电路，电路外电阻增大，根据闭合电路欧姆定律，整个电路的电流减小，所以内电压减小，路端电压增大，电压表读数增大．由于R，与电源内阻之和不变，当整个电路电流减小时，Ri两端电压与电源内电压之和减小，所以R3两端电压增大，因此电流表读数增大，，故选项B正确．答案：B．纯电阻电路中，电功率等于热功率；非纯电阻电路{中，电功率只有一部分转化！成热功率．纯电阻电路中只有电阻元件，如电熨斗、电炉等；非纯电阻电路中常含有电动机、电解槽等，处理该类题目首先应当注意接入电动机的电路是非纯电阻电路，电动机的输入功率（即消耗的总功率Ⅵ）=转化为机械能的功率+转化为内能的功率，其中电动机的输出功率就是转化为机械能的功率，电解槽的输出功率就是转化为化学能的功率，。
专题闭合电路欧姆定律电路(d e)动态分析问题TPMK standardization office TPMK5AB- TPMK08- TPMK2C- TPMK18专题：闭合欧姆定律（电路(de)动态分析问题）知识回顾：直流电路(de)有关规律(1)欧姆定律I ＝UR(2)闭合电路欧姆定律E I R rE U IrE U U =+=+=+外内(3)电阻定律R ＝ρl S(4)电功率：P ＝UI P ＝I 2R ＝U 2R(5)焦耳定律：Q ＝I 2Rt(6)串并联电路规律：11222112U RU R I RI R ==串联分压：并联分流：1．闭合电路动态变化(de)原因(1)当外电路(de)任何一个电阻增大(或减小)时,电路(de)总电阻一定增大(或减小)． (2)若电键(de)通断使串联(de)用电器增多,总电阻增大；若电键(de)通断使并联(de)支路增多,总电阻减小． (3)两个电阻并联,总电阻1212R R R R R =+．如果12R R C +=（恒量）,则当12=R R 时,并联电阻最大；两电阻差值越大,总电阻越小． 2．闭合电路动态分析(de)方法 基本思路是“局部→整体→局部” 流程图：3.电路动态分析(de)一般步骤(1)明确局部电路变化时所引起(de)局部电路电阻(de)变化． (2)根据局部电路电阻(de)变化,确定电路(de)外电阻R 外总如何变化． (3)根据闭合电路欧姆定律I 总＝E R 外总＋r,确定电路(de)总电流如何变化．(4)由U内＝I总r确定电源(de)内电压如何变化．(5)由U＝E－U内确定路端电压如何变化．(6)确定支路两端(de)电压及通过各支路(de)电流如何变化．经典例题：1．如图所示(de)电路,L是小灯泡,C是极板水平放置(de)平行板电容器．有一带电油滴悬浮在两极板间静止不动．若滑动变阻器(de)滑片向下滑动,则（）A．L变暗 B．L变亮C．油滴向上运动 D．油滴不动2．在如图所示(de)电路中,E 为电源电动势,r 为电源内阻,R1和 R3均为定值电阻,R2为滑动变阻器．当 R2(de)滑动触点在 a 端时合上开关 S,此时三个电表 A1、A2和 V (de)示数分别为 I1、I2和 U．现将 R2(de)滑动触点向 b 端移动,则三个电表示数(de)变化情况是（）A．I1增大,I2不变,U 增大B．I1增大,I2减小,U 增大C．I1减小,I2增大,U 减小D．I1减小,I2不变,U 减小3．图中A为理想电流表,V1和V2为理想电压表,R1为定值电阻,R2为可变电阻,电池E内阻不计,则（）A．R2电阻减小时,V2示数增大B．R2改变时,V2示数与 A示数之比不变.C．R2改变一定量时,V2示数(de)变化量与A示数(de)变化量之比(de)绝对值等于R1D ．R 2改变一定量时,V 1示数(de)变化量与 A 示数(de)变化量之比也随之改变 4．如图所示电路中,电源(de)电动势为E,内阻为r,各电阻阻值如图所示,当滑动变阻器(de)滑动触头P 从a 端滑到b 端(de)过程中,下列说法正确(de)是（ ）A ．电压表(de)读数U 先增大,后减小B ．电流表(de)读数I 先增大,后减小C ．电压表读数U 与电流表读数I(de)比值不变D ．电压表读数(de)变化量△U 与电流表读数(de)变化量△I(de)比值不变5．在如图所示(de)电路中,电池(de)电动势E=5V,内电阻r=10Ω,固定电阻R=90Ω,R 0是可变电阻,在R 0由零增加到400Ω(de)过程中,求：（1）当R 0都等于多少时,电源(de)(de)输出功率最大,最大输出功率为多少（2）可变电阻R 0上消耗功率最大(de)条件和最大热功率； （3）R 0调到多少时R 上消耗(de)功率最大,最大功率是多少 （4）电池(de)电阻r 和固定电阻R 上消耗(de)最小热功率之和； 6．如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻为r,滑片向右移动,路端电压为U,则UI ∆∆_________,1U I ∆∆_________, 2U I∆∆_________.（填“变大”,“不变”,“变小”） 例题分析：例1 (多选)如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻不计,则下列说法正确(de)是( )A ．R 2不变时,电表V 1、A(de)读数之比等于R 1B．R2不变时,电表V2、A(de)读数之比等于R1C．R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D．R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1例2：(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A．A2示数增大B．V2示数与A1示数(de)比值减少C．ΔU3与ΔI1(de)比值小于2RD．ΔI1小于ΔI2专题练习1．在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A．A灯变亮,B灯变暗B．A灯和B灯都变亮C．电源(de)输出功率减小D．电源(de)工作效率降低2．如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表；开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A．R1断路B．R2断路C．R1短路D．R3短路3．如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A．小灯泡L1、L3变暗,L2变亮B．ΔU1与ΔI(de)比值不变C．ΔU1<ΔU2D．ΔU1＝ΔU24．如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A．电流表A示数减小 B．ΔU1<ΔU2C.ΔU3ΔI>r D．ΔU2>ΔU1＋ΔU35.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大,电压表读数减小D．电流表读数减小,电压表读数增大6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接．只合上开关S1,三个灯泡都能正常工作．如果再合上S2,则下列表述正确(de)是()A．电源输出功率减小B． L1上消耗(de)功率增大C．通过R1上(de)电流增大D．通过R3上(de)电流增大7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A． L1灯变亮,L2灯变亮B． L1灯变暗,L2灯变亮C． L1灯变暗,L2灯变暗D． L1灯变亮,L2灯变暗8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中（）A．电压表与电流表(de)示数都减小B．电压表与电流表(de)示数都增大C．电压表(de)示数增大,电流表(de)示数减小D．电压表(de)示数减小,电流表(de)示数增大9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻．开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A．电压表V1(de)示数变小B．电压表V2(de)示数变小C．电流表A(de)示数变大D．电流表A(de)示数变小10.（多选）如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是（）A．电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B．电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C．电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D．电压表读数变大,通过灯L2(de)电流变小,灯L1变暗11.（多选）如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是（）A．电流表A2(de)示数一定变小B．电压表V(de)示数一定增大C．△I3一定大于△I2D．△U与△I1比值一定小于电源内阻r12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确(de)是 ()A．不变,不变 B．变大,变大C．变大,不变 D．变大,不变13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A． A(de)示数增大B． V2(de)示数增大C．ΔU3与ΔI(de)比值大于rD．ΔU1大于ΔU214.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A．ΔU2＝ΔU1＋ΔU3B．＝R＋rC．电源输出功率先增大后减小D．和保持不变15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值．例题分析：例1(多选)如图所示(de)电路中,所有电表均为理想电表,R1为定值电阻,R2为可变电阻,电源内阻不计,则下列说法正确(de)是()A．R2不变时,电表V1、A(de)读数之比等于R1B．R2不变时,电表V2、A(de)读数之比等于R1C．R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D．R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1答案ACD例2：(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A．A2示数增大B．V2示数与A1示数(de)比值减少C．ΔU3与ΔI1(de)比值小于2RD．ΔI1小于ΔI2答案：ABD专题练习1．在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A．A灯变亮,B灯变暗B．A灯和B灯都变亮C．电源(de)输出功率减小D．电源(de)工作效率降低答案：A解析：当滑动触头向下滑动时,R总变大,得I总＝ER总减小,U A＝E－I总R1－I总r知U A增大,故A灯变亮,I总＝I A＋I B＋I R2,I总减小,而I A、I R2均增加,故I B减小,B灯变暗,A正确,B错误；P输＝ER总＋r2R总＝E 2R总－r2R总＋4r,当R总增加时,因R总与r大小关系未知,不能判断P输具体如何变化,故C错误；η＝U外IEI×100%＝R总R总＋r×100%,当R总增加时,η增加,故D错误．学科&网2．如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表；开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A．R1断路B．R2断路C．R1短路D．R3短路答案：B3．如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A．小灯泡L1、L3变暗,L2变亮B．ΔU1与ΔI(de)比值不变C．ΔU1<ΔU2D．ΔU1＝ΔU2答案：B解析：当滑动变阻器(de)滑片P从左端滑到右端,其电阻值变大,导致电路(de)总电阻变大,根据“串反并同”规律,可知：L1、L2变暗,L3变亮,选项A错误；根据部分电路欧姆定律可知：ΔU1ΔI＝R2＋r,其比值不变,选项B正确；理想电压表V1(de)示数变化绝对值ΔU1大于理想电压表V2(de)示数变化绝对值ΔU2,选项C、D错误．4．如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A．电流表A示数减小 B．ΔU1<ΔU2C.ΔU3ΔI>r D．ΔU2>ΔU1＋ΔU3答案：C5.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大,电压表读数减小D．电流表读数减小,电压表读数增大答案C解析开关S断开,R1、R2串连接入电路,电流表示数I=,电压表示数为U=E﹣Ir=E﹣；开关S闭合后,R2被短路,电路中(de)电阻减小,通过(de)电流为I′=,电压表示数为U=E﹣I′r=E-,所以电流表示数变大,电压表示数变小,故选C6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接．只合上开关S1,三个灯泡都能正常工作．如果再合上S2,则下列表述正确(de)是()A．电源输出功率减小B． L1上消耗(de)功率增大C．通过R1上(de)电流增大D．通过R3上(de)电流增大答案C7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A． L1灯变亮,L2灯变亮B． L1灯变暗,L2灯变亮C． L1灯变暗,L2灯变暗D． L1灯变亮,L2灯变暗答案A解析与R并联后与串联再与并联；当滑片向上滑动时,滑动变阻器接入电阻增大,则电路中电流减小,由可知,路端电压增大,故(de)亮度增大；因路端电压增大,则中(de)电流增大,但因总电流减小,故流过(de)电流减小,故分压减小,则并联部分电压增大,故变亮,A正确8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中（）A．电压表与电流表(de)示数都减小B．电压表与电流表(de)示数都增大C．电压表(de)示数增大,电流表(de)示数减小D．电压表(de)示数减小,电流表(de)示数增大答案D9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻．开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A．电压表V1(de)示数变小B．电压表V2(de)示数变小C．电流表A(de)示数变大D．电流表A(de)示数变小答案BC解析据题意,当开关闭合后,电阻R2、R3并联,则总电阻减小,干路电流增加,电流表示数变大,C选项正确,D选项错误；由于不计电源内阻,则有E＝U1,即电压表V1(de)示数不变,A选项错误；并联部分电阻减小,则据：U2＝E－UR1,由于电流增加,R1上(de)电压增加,故V2示数减小,故B选项正确10.（多选）如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是（）A．电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B．电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C．电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D．电压表读数变大,通过灯L2(de)电流变小,灯L1变暗答案BC11.（多选）如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是（）A．电流表A2(de)示数一定变小B．电压表V(de)示数一定增大C．△I3一定大于△I2D．△U与△I1比值一定小于电源内阻r答案BCD解析当滑动变阻器滑动端向右滑动后,变阻器接入电路(de)电阻增大,外电路总电阻增大,则总电流减小,所以电流表A3(de)示数减小．根据串联电路分压(de)特点分析可知,并联部分电压增大,即电压表V(de)示数增大,电流表A2(de)示数变大,故A错误,B正确．根据并联电路(de)电流规律I3= I1+ I2,A1(de)示数I1变小,A2(de)示数I2变大,A3(de)示数I3变小,则知△I1一定大于△I3．电压表测量路端电压,根据闭合电路欧姆定律U=E﹣I3r可知,=r,而△I1大于△I3,所以＜r．根据=r,=R,据题R＞r,则得△I3一定大于△I2,故C、D正确．学科&网12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确(de)是 ()A．不变,不变 B．变大,变大C．变大,不变 D．变大,不变答案ACD13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A． A(de)示数增大B． V2(de)示数增大C．ΔU3与ΔI(de)比值大于rD．ΔU1大于ΔU2答案ACD14.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A．ΔU2＝ΔU1＋ΔU3B．＝R＋rC．电源输出功率先增大后减小D．和保持不变答案BD解析V2测量路端电压,V1测量R(de)电压,V3测量滑动变阻器(de)电压,将滑动变阻器滑片向下滑动,滑动变阻器阻值减小,总电阻减小,则总电流增大,内电压增大,U2变小,U1变大,U3变小,U2减小量小于U1增大量和U3减小量之和,所以ΔU2＜ΔU1＋ΔU3,故A错误；根据闭合电路欧姆定律得：U3＝E－I(r＋R),则得：＋R.故B正确；当外电路电阻等于内阻时,电源输出功率最大,而电路中定值电阻阻值R大于电源内阻阻值r,所以将滑动变阻器滑片向下滑动,输出功率变大,故C错误；根据欧姆定律得：＝R,不变,根据闭合电路欧姆定律得：U2＝E－Ir,则得＝r,不变,故D正确15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值．答案4 Ω 8 Ω 2 Ω当开关闭合时,等效电路如图2所示；已知流过电流电电流为1.5 A,R6两端电压为2.25 A；则干路电流为I′=（1.5+）A=2.25 A路端电压为U=E﹣I′r=（13.5﹣2.25×2）V=9 V；R 4两端(de)电压U4′=1.5×2 V=3V；则R1两端(de)电压为U1′=（9﹣3）V=6V；则流过R1(de)电压为1.5 A；因此没有电流流过R3；则R3、R6、R2(de)总电压也为9 V；电流为0.75 A；则有：9=0.75（1+3+R2）解得R2=8 ΩR 1,R2,R3阻值分别为4 Ω、8 Ω、2 Ω。
