(发电厂电气课件)第五章厂用电接线

厂用电的电量，大都由发电厂本身供给。其耗电量与电厂类型、机械化和自动化程度、燃料种类及其燃烧方式、蒸汽参数等因素有关。
Company Logo
一、厂用电

❖ 厂用电率发电厂在一定时间内，厂用电所消耗的电量占发电厂总发电量的百分数，称为厂用电率。计算公式为：
二、厂用电负荷分类

5. 不间断供电负荷在机组运行期间，以及正常或事故停机过程中，甚至
在停机后的一段时间内，需要连续供电并具有恒频恒
压特性的负荷。如实时控制用的计算机、热工保护、
自动保护和调节装置等。不间断供电电源一般采用由
蓄电池供电的电动机组或配备数控的静态逆变装置。
3. Ⅲ类厂用负荷较长时间停电而不直接影响电能生产的厂用负荷，如
修配车间、油处理设备等负荷，一般由一个电源供电。
Company Logo
二、厂用电负荷分类

4.事故保安负荷指在发电机停机过程及停机后的一段时间内仍应保证
供电的负荷，否则将引起主要设备损坏、自动控制失
200MW及以上机组应设置足够容量的交流事故保安电源。
Company Logo
二、厂用电接线的设计原则

厂用电接线应保证对厂用负荷可靠和连续供电，使发电厂主机安全运转；
接线应能灵活地适应正常、事故、检修等各种运行方式的要求；
厂用电源的对应供电性。本机、炉的厂用负荷由本机组供电。
❖ 低压400V厂用工作电源，由高压厂用母线通过低压厂用变压器引接。若高压厂用电设有10KV和3KV两个电压等级，则400V工作电源一般从10KV厂用母线引接。
Company Logo
五、厂用电源及其引接

2. 备用电源和启动电源
厂用备用电源用于工作电源因事故或检修而失电时替代工作电源，起后备作用。备用电源应具有独立性和足够的供电容量，最好能与电力系统紧密联系，在全厂停电情况下仍能从系统取得厂用电源。

工厂供电课件第五章

a
）中间头剥切尺寸示意图； b ）每相接头安装示意图
1- 聚氯乙烯外护套 2- 钢铠 3- 内护套 4- 铜屏蔽层（内有缆芯绝缘） 5- 半导管 6半导层 7- 应力管 8- 缆芯绝缘 9- 压接管 10- 填充胶 11- 四氟带 12- 应力疏散胶
第二节工厂电力线路的结构和敷设
（二）电缆的敷设 1.电缆敷设路径的选择选择电缆敷设路径时，应考虑以下原则：1）避免电缆遭受机械性外力、过热和腐蚀等的危害；2）在满足安全要求条件下应使电缆较短；3）便于敷设和维护；4）应避开将要挖掘施工的地段。 2.电缆的敷设方式工厂中常见的电缆敷设方式有直接埋地敷设（图5-23）、利用电缆沟（图5-24）和电缆桥架（图5-25）等几种。而在发电厂、某些大型工厂和现代化城市中，则还有的采用电缆排管（图5-26）和电缆隧道（图5-27）等敷设方式。 3.电缆敷设的一般要求
二、电缆线路的结构和敷设
（一）电缆和电缆头 1.电缆电缆是一种特殊结构的导线，在其几根绞绕的（或单根）绝缘导电芯线外面，统包有绝缘层和保护层。
第二节工厂电力线路的结构和敷设
（1）油浸纸绝缘电力电缆。如图5-18所示。
（2）塑料绝缘电力电缆它有聚氯乙烯绝缘及护套电缆和交联聚乙烯绝缘聚氯乙烯护套电缆两种类型。
第二节工厂电力线路的结构和敷设
图5-11 各种杆型在低压架空线路上的应用 1 、5、11、14- 终端杆 2 、9- 分支杆 3- 转角杆 4 、6、7、10- 直线杆（中
间杆） 8- 分段杆（耐张杆） 12 、13- 跨越杆
第二节工厂电力线路的结构和敷设
图5-12 高压电杆上安装的瓷横担 1- 高压导线 2- 瓷横担 3- 电杆
2.电缆头电缆头就是电缆接头，包括电缆中间接头和电缆终端头。电缆头按使用的绝缘材料或填充材料分，有填充电缆胶的、环氧树脂浇注的、缠包式的和热缩材料的等。图5-20是10kV交联聚乙烯绝缘电缆热缩中间头剥切尺寸和安装示意图。

工厂供电第五版章习题解答课件

高压开关设备的种类
根据灭弧介质的不同，高压开关设备可分为油断路器、真空断路器和SF6断路器等。
高压开关设备的组成
高压开关设备主要由导电部分、绝缘部分、灭弧部分和操作机构组成。
低压开关设备
低压开关设备的作用
低压开关设备用于控制和保护低压电源，包括低压断路器、刀开关、接触器等。
低压开关设备的种类
功率因数是指有功功率与视在功率的比值，功率因数控制是为了提高供电系统的功率因数，减小无功功率的消耗，提高供电效率。功率因数控制通常通过无功补偿装置实现。
远程控制
远程控制是指通过计算机、PLC等远程控制设备对工厂供电系统进行监控和控制，实现自动化管理。远程控制可以提高管理效率、减少人工干预、提高系统可靠性。
变压器主要由铁芯、绕组、油箱、散热器等部分组成。其中，铁芯是变压器的磁路，绕组是变压器的电路。
变压器的种类
变压器按用途可分为电力变压器、特殊变压器和仪用互感器等。其中，电力变压器按相数可分为单相变压器和三相变压器。
高压开关设备
高压开关设备的作用
高压开关设备用于控制和保护高压电源，包括高压断路器、负荷开关、隔离开关等。
习题四解答
总结词
供配电系统知识
详细描述
这道习题考察学生对供配电系统的理解，包括电力系统基本知识、电力负荷计算、无功补偿和滤波等知识点的综合运用。
THANKS
感谢观看
缆敷设在地下管道中。
配电线路的组成
配电线路主要由导线、杆塔、绝缘子、金具等组成。其中，导线负责传输电能，杆塔用于支撑导线，绝缘子和金具用于固定和连
接导线。
03
工厂供电系统的保护与控制
工厂供电系统的保护

工厂供电(刘介才第五版)第5章

电压损失——线路始末两端电压的数值差。U U1 U2
（一）线路末端接有一集中负荷的三相线路⊿U的计算
解：
1、相线截面Aφ的选择
查附录表19-1：环境温度为30℃时，明敷的BLX-500型截面为 50mm2
的铝芯橡皮线Ial=163A＞I30=150A，满足发热条件。则选得相线截面为：Aφ=50mm2 校验机械强度：查附录表15，假设为室外明敷且15m＜L≤25m，
查得：Amin=10mm2。则 Aφ＞Amin，满足机械强度要求。
15
返回
上一页
下一页
第五章工厂电力线路
三、按经济电流密度选择导线和电缆的截面
目的：使年运行费用低，有色金属消耗量小来进行选择。
年运行费：包括线路折旧费、维修管理费、电能损耗费。
线路折旧费=线路投资/折旧年限图5-28：
年运行费与导线截面的关系。
曲线1:(线路折旧费+线路维修管理费)
与导线截面的关系；
（一）按正常发热条件选择三相系统相线截面应满足： K Ial I30
式中：Ial——导线在一定环境温度下的允许载流量；
见附录表16对对-19变电。压容器器高的压引侧入导线线：：
I30——线路的计算电流。 Kθ——温度校正系数。K
al 0 al 0
I30= I1NT I30=1.35
INC
θ0——导线允许载流量采用的温度，一般为25℃。
型号：TJ、 LJ 、LGJ、LYJ、BLX（BX）BLV（BV）、 p18 BLXF（BXF）、VLV（VV）、YJLV（YJV）铜芯塑料绝缘线
TJ——铜绞线； LJ——铝绞线； LGJ——钢芯铝绞线；图
LYJ——架空绝缘电缆，铝芯绝缘导线，交联聚乙烯绝缘。

《工厂供电》第五章教案

湖北水利水电职业技术学院教师授课教案课程名称：工厂供电2006 年至2007 年第 1 学期第28 次课班级：05电气1－2班编制日期：20 06 年12 月17 日教学单元（章节）：第五章工厂电力线路第一节工厂电力线路及其接线方式第二节工厂电力线路的结构和敷设（一）目的要求：1. 了解电力线路的类别2. 了解高、低压线路的接线方式3. 了解架空线路的结构和敷设知识要点：1. 放射式接线、树干式接线、环形接线2. 架空线路的导线3. 电杆、横担和拉线等4. 架空线路的敷设技能要点：教学步骤：1. 介绍电力线路的任务和类别2. 介绍高、低压线路的接线方式3. 讲述架空线路的结构和敷设教具及教学手段：多媒体课堂教学；讲述、分析、图示。

作业布置情况：思考题5－1课后分析和小结：授课教师：陈剑授课日期：2006 年12 月20 日教学内容板书或旁注第—节工厂电力线路及其接线方式一、电力线路的任务和类别电力线路是电力系统的重要组成部分，担负着输送和分配电能广重要任务。

电力线路按电压高低分，有高压线路即1kV 以上线路和低压线路即1kV 及以下线路。

电力线路按结构型式分，有架空线路、电缆线路和车间（室内）线路。

二、高压线路的接线方式（－）放射式接线（图5-1）（二）树干式接线（图5-2）要提高供电可靠性，可采用双干线供电或两端供电的接线方式，如图5-3a 、b 所示。

（三）环形接线（图5-4）环形接线，实质上是两端供电的树干式接线。

教学内容板书或旁注三、低压线路的接线方式（－）放射式接线（图5-5）（二）树干式接线（图5-6）图5-7a 和b 是一种变形的树干式接线，通常称为链式接线。

（三）环形接线（图5-8）第二节工厂电力线路的结构和敷设一、架空线路的结构和敷设架空线路由导线、电杆、绝缘子和线路金具等主要元件组成（参看图5-9）。

为了防雷，有的架空线路（35kV 及以上线路）上还装设有避雷线（架空地线）。

工厂供电第6版第五章

二、高压电力线路的接线方式

高压线路的作用是在企业内部从降压变电所（或配电所）向各车间变电所、建筑物变电所或高压用电设备配电。基本接线方式有放射式、树干式和环形式3种。高压放射式接线是指从变配电所高压母线上引出的一回路直接向一个车间变电所或者高压用电设备供电，沿线不接其他负荷。下图为高压放射式接线。
§5.3 ：导线和电缆截面的选择计算

一、概述（1）发热条件导线和电缆在通过正常最大负荷电流即计算电流时产生的发热温度，不应超过其正常运行时的最高允许Байду номын сангаас度。（2）电压损耗条件导线和电缆在通过正常最大负荷电流即计算电流时产生的电压损耗，不应超过其正常运行时允许的电压损耗。（3）经济电流密度 35KV及以上,35KV以下长线路,为了使线路的年运行费用最低，按经济电流密度选择导线的截面，称为“经济截面”。工厂 10KV及以下线路，通常不按经济电流密度选择。（4）机械强度导线截面不应小于其最小允许截面，电缆验证短路的动稳定度；母线校验短路的动稳定度和热稳定度。
在我国，低压配电系统中，多采用树干式配电
§5.2 ：工厂电力线路的结构和敷设

一、架空线路的结构和敷设
架空线路的结构如图所示。它由电杆、横担、绝缘子、导线以及避雷线、拉线组成。

1.架空线路的导线导线是线路的主体，担负着输送电能的任务。架空线路一般采用裸导线，按结构分有单股和多股绞线，一般采用多股铝绞线。 2.电杆、横担和拉线电杆是支持导线的支柱，是架空线路的重要组成部分。对电杆要有足够的机械强度，要经久耐用，廉价便于搬运和安装。按材料分有木杆、水泥杆、和铁塔。按在架空线路的作用分有直线杆、分段杆、分支杆等。横担安装在电杆上部，用来安装绝缘子以架设导线。拉线是为了平衡电杆各方面的作用力。 3.线路绝缘子和金具(P168)（下一页）绝缘子是用来将导线固定在电杆上。金具是用来连接导线、安装横担和绝缘子等的金属附件

工厂供电第五版（刘介才）课后题答案

⼯⼚供电第五版（刘介才）课后题答案第⼀章1、⼯⼚供电对⼯业⽣产有何重要作⽤?对⼯⼚供电⼯作有哪些基本要求?重要作⽤:现代社会是建⽴在电能应⽤的基础之上的，电能在产品成本中所占的⽐重⼀般很⼩(除电化等⼯业外)，其重要性是在于⼯业⽣产实现电⽓化以后可以增加产量、提⾼产品质量和劳动⽣产率，降低⽣产成本，减轻⼯⼈的劳动强度。

如果⼯⼚供电突然中断，则对⼯业⽣产可能造成严重的后果。

例如某些对供电可靠性要求很⾼的⼯⼚，即使是极短时间的停电，也会引起重⼤设备损坏，或引起⼤量产品报废，甚⾄可能发⽣重⼤的⼈⾝事故，给国家和⼈民带来经济上甚⾄政治上的重⼤损失。

基本要求：1、安全：在电能的供应、分配和使⽤中，不应发⽣⼈⾝事故和设备事故。

2、可靠：应满⾜电能⽤户对供电可靠性即连续供电的要求。

3、优质：应满⾜电能⽤户对电压和频率等质量的要求。

4、经济：供电系统的投资少，运⾏费⽤低，并尽可能地减少有⾊⾦属消耗量。

2、⼯⼚供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采⽤⾼压深⼊负荷中⼼的直配⽅式?⼯⼚供电系统是指从电源线路进⼚起到⾼低压⽤电设备进线端⽌的电路系统,包括⼯⼚内的变配电所和所有的⾼低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；⽽变电所的任务是接受电能、变换电压和分配电能。

⾼压深⼊负荷中⼼的直配⽅式，可以省去⼀级中间变压，简化了供电系统接线，节约投资和有⾊⾦属，降低了电能损耗和电压损耗，提⾼了供电质量。

然⽽这要根据⼚区的环境条件是否满⾜35kV 架空线路深⼊负荷中⼼的“安全⾛廊”要求⽽定，否则不宜采⽤。

3、什么叫电⼒系统、电⼒⽹和动⼒系统?建⽴⼤型电⼒系统有哪些好处?电⼒系统：由各级电压的电⼒线路将⼀些发电⼚、变电所和电⼒⽤户联系起来的⼀个发电、输电、变电、配电和⽤电的整体，称为电⼒系统。

电⽹：电⼒系统中各级电压的电⼒线路及其联系的变电所，称为电⼒⽹或电⽹。

动⼒系统：电⼒系统加上发电⼚的动⼒部分及其热能系统和热能⽤户，就称为动⼒系统。

第5章.供电系统的保护接地与防雷

配电系统的中性线N
引出，但电气设备的不带电金属部分经各自的接地装置直接接地
TT系统
控制科学与工程学院
13
2009
工厂供电课件_第5章 3、 TN系统
TN系统是指在中性点直接接地系统中电气设备在正常工作情况下不带电的金属部分用保护线通过中性线与系统中性点相连接。 TN系统 TN-C系统中性线N与保护线PE合一 PEN线 TN-S系统中性线N与保护线PE是分开的 TN-C-S系统部分中性线N与保护线PE合一，局部采用专设的保护线
REg REg ng
REg
g
—— 人工接地极(以钢管为例)单根电阻( —— 接地极的根数
)
n
—— 接地极组的利用系数，根据接地极布置情况，根数及其间距而定；设计时可查阅相关设计手册 —— 人工接地极组的总电阻值(
)
REg
控制科学与工程学院
8
2009
工厂供电课件_第5章
组合接地极是用扁钢连接的
控制科学与工程学院
27
2009
工厂供电课件_第5章
控制科学与工程学院
28
2009
工厂供电课件_第5章
折线法计算避雷针的保护范围
避雷针的高度
被保护物高度 hx ，保护半径为当 hx h 2 时当 hx h 2 时
rx (h hx ) p rx (1.5h 2hx ) p
控制科学与工程学院
11
2009
工厂供电课件_第5章 1、 IT系统
IT系统即在中性点不接地系统中将电气设备正常工作情况下不带电的金属部分与接地体之间作良好的金属连接。
电气设备的保护接地（IT系统）
控制科学与工程学院

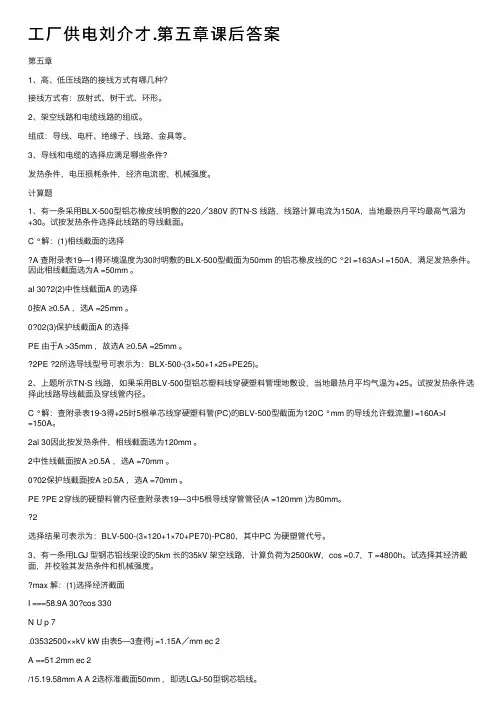

工厂供电刘介才.第五章课后答案

⼯⼚供电刘介才.第五章课后答案第五章1、⾼、低压线路的接线⽅式有哪⼏种？接线⽅式有：放射式、树⼲式、环形。

2、架空线路和电缆线路的组成。

组成：导线、电杆、绝缘⼦、线路、⾦具等。

3、导线和电缆的选择应满⾜哪些条件?发热条件，电压损耗条件，经济电流密，机械强度。

计算题1、有⼀条采⽤BLX-500型铝芯橡⽪线明敷的220／380V 的TN-S 线路，线路计算电流为150A，当地最热⽉平均最⾼⽓温为+30。

试按发热条件选择此线路的导线截⾯。

C °解：(1)相线截⾯的选择A 查附录表19—1得环境温度为30时明敷的BLX-500型截⾯为50mm 的铝芯橡⽪线的C °2I =163A>I =150A，满⾜发热条件。

因此相线截⾯选为A =50mm 。

al 30?2(2)中性线截⾯A 的选择0按A ≥0.5A ，选A =25mm 。

0?02(3)保护线截⾯A 的选择PE 由于A >35mm ，故选A ≥0.5A =25mm 。

2PE 2所选导线型号可表⽰为：BLX-500-(3×50+1×25+PE25)。

2、上题所⽰TN-S 线路，如果采⽤BLV-500型铝芯塑料线穿硬塑料管埋地敷设，当地最热⽉平均⽓温为+25。

试按发热条件选择此线路导线截⾯及穿线管内径。

C °解：查附录表19-3得+25时5根单芯线穿硬塑料管(PC)的BLV-500型截⾯为120C °mm 的导线允许载流量I =160A>I=150A。

2al 30因此按发热条件，相线截⾯选为120mm 。

2中性线截⾯按A ≥0.5A ，选A =70mm 。

0?02保护线截⾯按A ≥0.5A ，选A =70mm 。

PE ?PE 2穿线的硬塑料管内径查附录表19—3中5根导线穿管管径(A =120mm )为80mm。

2选择结果可表⽰为：BLV-500-(3×120+1×70+PE70)-PC80，其中PC 为硬塑管代号。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

架空线路铜
3.00
2.25
1.75
铝
1.65
1.15
0.90
电缆线路铜
2.50
2.25
2.00
铝
1.92
1.73
1.54
表5-3 导线和电缆经济电流密度（A/mm2）
4
第5章工厂电力线路
第五章工厂电力线路
工厂供电
第三节导线和电缆截面的选择和计算
根据设计经验：
10KV及以下的高压线路和低压动力线----因其负荷电流较大，所以一般先按发热条件来选择截面，再校验电压损耗和机械强度。
（1）当相线截面A16mm2时， APE A
（2）当16mm2 <A 35mm2时， APE 16mm2
（3）当A>35mm2时， APE 0.5A 3、保护中性线（PEN线）截面的选择
PEN线兼双重功能，故其截面选择应同时满足PE线和N线的要
求，取其中的最大截面。
12
第5章工厂电力线路
第五章工厂电力线路
11
第5章工厂电力线路
第五章工厂电力线路
工厂供电
3.1 按发热条件选择导线和电缆截面
2、保护线（PE线）截面APE的选择
----要考虑系统发生单相短路，短路电流通过时的短路热稳定度。
根据短路热稳定度的要求，保护线（PE线）的截面APE，按 GB50054－1995《低压配电设计规范》规定：
a1 0 a1 0
其中，
为导线额定负荷时最高允许温度，
a1
0为导线的允许载流量所采用的环境温度，
为导线敷设地点实际的环境温度。
按规定，选择导体的“实际环境温度”：户外（含户外电缆沟），采用当地最热月平均最高气温；户内（含户内电缆沟），可采用当地最热月平均最高气温加 5C；而直接埋地电缆，则取当地最热月地下0.8m的地壤平均温度，或近似地取当地最热月平均气温。
按发热条件选择相线截面时，应使其允许载流量Ia1 不小于通过相线的计算电流I30，即：
Ia1 I30
7
第5章工厂电力线路
第五章工厂电力线路
工厂供电
3.1 按发热条件选择导线和电缆截面
若导体敷设处的环境温度与允许载流量所采用的环境温度不同时，则导体的允许载流量应乘以温度校正系数：
K
线路电压损耗
选择导线和电缆截面
经济电流密度
6
第5章工厂电力线路
第五章工厂电力线路
工厂供电
3.1 按发热条件选择导线和电缆截面
（一）三相系统相线截面的选择
导线的允许载流量Ia1 （allowable current-carrying capacity）：
在规定环境温度条件下，导线能够连续承受而不致使其稳定温度超过允许值的最大电流。（附录表16～19）
8
第5章工厂电力线路
第五章工厂电力线路
工厂供电
3.1 按发热条件选择导线和电缆截面
三相导线相线截面的选择：
Ia1 I30
或
Note: 按发热条件选择导线和电缆截面，还必
须校验与其相应的保护装置（熔断器或低压断路器的过流脱扣器）是否匹配。
9
第5章工厂电力线路
第五章工厂电力线路
工厂供电
3.1 按发热条件选择导线和电缆截面
（二）中性线和保护线截面的选择
1、中性线（N线）截面A0的选择
三相四线制系统的中性线，要通过系统的不平衡电流和零序电流；
故中性线的允许截流量，应不小于三相系统的最大不平衡电流，还应考虑谐波电流的影响。
10
第5章工厂电力线路
第五章工厂电力线路
工厂供电
3.1 按发热条件选择导线和电缆截面
低压照明线----因照明对电压水平要求较高，所以一般先按允许电压损耗来选择截面，然后校验其发热条件和机械强度。
长距离大电流和35KV以上高压线路----往往先按经济电流密度来选择截面，再校验其他条件。
5
第5章工厂电力线路
第五章工厂电力线路
工厂供电
第三节导线和电缆截面的选择和计算
发热条件
❖机械强度：导线的截面应不小于最小允许截面（A≥Amin）
由于电缆的机械强度很好，因此电缆不校验机械强度，
但需校验短路热稳定度：Amin
I C
t ima
❖ 此外，对于绝缘导线和电缆，还需满足工作电压的要求。
3
第5章工厂电力线路
第五章工厂电力线路
工厂供电
第三节导线和电缆截面的选择和计算
❖经济电流密度：高压线路及特大电流的低压线路，一般
工厂供电
3.1 按发热条件选择导线和电缆截面
有一条采用BLX-500型铝芯橡皮线明敷的220/380V 的TN-S线路，线路计算电流为150A，当地最热月平均最高气温为+30℃。试按发热条件选择此线路的导线截面。
解：
1、相线截面Aφ的选择
查附录表19-1：环境温度为30℃时，明敷的BLX-500型截面为 50mm2
厦门工学院
第五章工厂电力线路
《工厂供电》厦门工学院陈珍姗
第5章工厂电力线路
2020年10月23日
第五章工厂电力线路

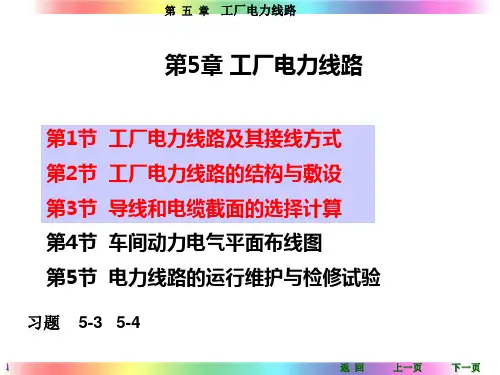

第一节工厂电力线路及其接线方式第二节工厂电力线路的结构与敷设第三节导线和电缆截面的选择计算第四节电力线路电气安装图
第五节电力线路的运行维护与检修试验
2
工厂供电
1、中性线（N线）截面A0的选择
❖ 一般三相四线制线路的中性线截面A0：应不小于相线截面A的50%，即 A0 0.5A
❖ 两相三线制及单相线路（单相二线）的A0：因中性线与相线电流相等，故其中性线截面A0应与相线截面A相同，即 A0 ＝ A
❖ 三次谐波电流突出的三相四线制线路的A0：由于各相的三次谐波电流均通过中性线，使其电流可能等于甚至超过相线电流，故中性线截面A0宜等于或大于相线截面，即 A0 A
应按规定的经济电流密度选择电缆截面，以使线路年运行费用（包括电能损耗费）接近最小，节约电能和有色金属。
▪ 但对工厂内10kV及以下的高压线路பைடு நூலகம்母线，可不按经济电流密度选择。
❖ 按经济电流密度选择的导线截面，称为“经济截面”。
线路类别导线材质
年最大有功负荷利用小时
3000h以下 3000~5000h 5000h以上
第5章工厂电力线路
第五章工厂电力线路
工厂供电
第三节导线和电缆截面的选择和计算
❖发热条件：导线和电缆在通过计算电流时产生的发热高
温，不应超过其正常运行时的最高允许温度。
❖ 电压损耗条件：导线和电缆在通过计算电流时产生的电压
损耗, 不应超过正常运行时允许的电压损耗值。
对于工厂内较短的高压线路，可不进行电压损耗校验。
