史上最全《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所,电压的升高或降低是通过（变压器）来完成。

2、将发电厂的电能送到负荷中心的线路叫（输电)线路。

3、将负荷中心的电能送到各用户的电力线路叫（配电)线路.4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。

5、决定供电质量的主要指标有(电压、频率、波形、供电连续性)。

6、负荷曲线是一种反应（电力负荷随时间变化情况)的曲线。

7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。

8、计算负荷是按（发热条件)选择电气设备的假定负荷。

9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）.10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。

11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。

12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。

13、一个地区的供电电压主要决定于地区（原有电源电压等级）,通常工厂总降变电所的供电压等级为35—110千伏。

14、工厂的低压配电电压主要依据(工厂用电设备的性质）来决定。

15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心)是最基本原则。

16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法.17、主电路图中的主要电气设备应采用(国家规定的图文符号)来表示。

18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。

19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。

20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。

30、在电源进线的专用计量柜上,必需装设计算电费用的三相（有功和无功）电度表。

31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。

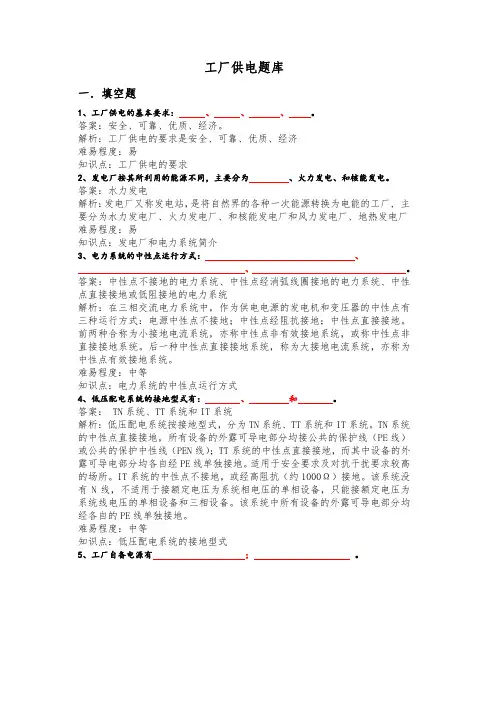

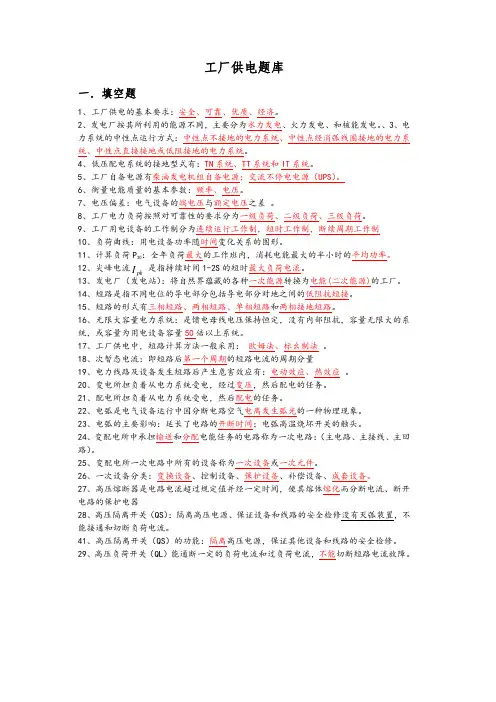

工厂供电题库一．填空题1、工厂供电的基本要求：安全、可靠、优质、经济。

2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。

、3、电力系统的中性点运行方式：中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。

4、低压配电系统的接地型式有：TN 系统、TT 系统和IT 系统。

5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）。

6、衡量电能质量的基本参数：频率、电压。

7、电压偏差：电气设备的端电压与额定电压之差 。

8、工厂电力负荷按照对可靠性的要求分为一级负荷、二级负荷、三级负荷。

9、工厂用电设备的工作制分为连续运行工作制，短时工作制，断续周期工作制10、负荷曲线：用电设备功率随时间变化关系的图形。

11、计算负荷P 30：全年负荷最大的工作班内，消耗电能最大的半小时的平均功率。

12、尖峰电流 是指持续时间1-2S 的短时最大负荷电流。

13、发电厂（发电站）：将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

14、短路是指不同电位的导电部分包括导电部分对地之间的低阻抗短接。

15、短路的形式有三相短路、两相短路、单相短路和两相接地短路。

16、无限大容量电力系统：是馈电母线电压保持恒定，没有内部阻抗，容量无限大的系统，或容量为用电设备容量50倍以上系统。

17、工厂供电中，短路计算方法一般采用： 欧姆法、标幺制法 。

18、次暂态电流：即短路后第一个周期的短路电流的周期分量19、电力线路及设备发生短路后产生危害效应有：电动效应、热效应 。

20、变电所担负着从电力系统受电，经过变压，然后配电的任务。

21、配电所担负着从电力系统受电，然后配电的任务。

22、电弧是电气设备运行中因分断电路空气电离发生弧光的一种物理现象。

23、电弧的主要影响：延长了电路的开断时间；电弧高温烧坏开关的触头。

24、变配电所中承担输送和分配电能任务的电路称为一次电路：（主电路、主接线、主回路）。

工厂供电第六版答案一、供电安全的必要性对于供电安全来说，主要有两个方面的主要内容，一个方面主要是工厂供电如果做好供电安全以及管理工作的话就能够使得工厂避免遭受到电力方面的意外事故。

另一方面，就是能够将供电方面对社会以及公众所造成的风险降到最低值，供电的安全性要求工厂应当对供电的安全性以及供电的质量做进一步的提升。

但是就目前的状况来看，我国的电力在设备以及管理上来说都有一定的缺陷，这样就会使得整个供电的安全性得不到相应的保证。

同时，因为当前很多的工厂在安全生产方面的设施比较薄弱，工厂的生产现场也时不时有违章的行为发生，这样就会使得工厂的安全以及职工的安全造成很大的隐患，在当前社会中应当如何做好相应的工厂用电安全，就应当做好供电安全的相应管理工作。

二、完善工厂供电管理的对策1、做好设备的基础性工作首先就是工厂工作人员应当对开关的功能以及使用做相应的、定期性的检查，只有这样才会真正做到防微杜渐，其次就是要对开关的选择的时候应当尽力避免选择改造型的开关。

2、采取多种措施加强安全管理的风险控制工厂供电安全管理的主要内容就是对风险的控制，在一个工厂的各个生产环节中都会出现各种不同的风险隐患，这一系列的风险隐患的不定期出现将会对工厂的安全生产管理带来各种各样的安全问题。

因此工厂的管理者应当较为全面的对整个生产过程的各个环节可能出现的风险进行预防控制，同各个环节相关人员一起及时分辨危险源、评估其危险程度、以及采取排除隐患的措施，完善施工的安全操作规范，进而达到对安全管理风险的控制。

3、做好安全性管理工作供电安全上的管理应当尽量做好严格化以及日常化，工厂供电应当做好相应的管理工作。

工厂的领导应当加强供电安全管理上的意识，这也是整个工厂搞好供电方面安全管理工作的基础以及前提，众所周知，要想做好供电安全的管理工作就离不开领导的支持以及重视，除此之外，应加强相应的电力安全监督体系的建设工作，这就要求必须要加强工厂供电工作人员的工作责任心，对工厂供电的供电安全管理工作要做到及时的准确的掌握，并提出相应有效的措施以及建议，只有这样才会使得工厂供电的安全管理工作能够有效地实施。

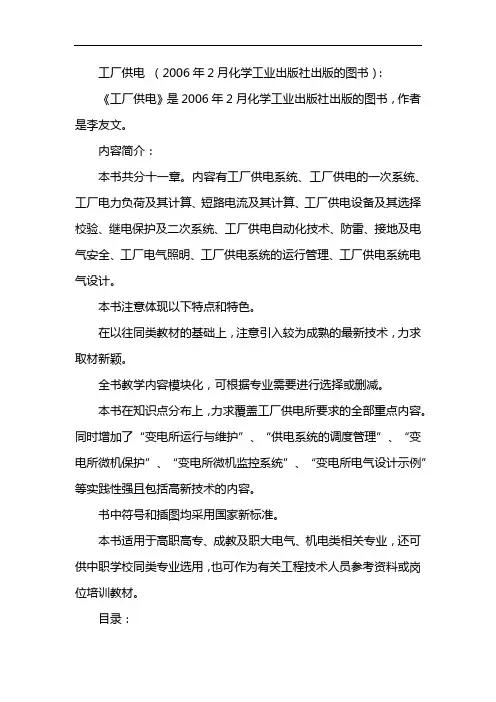

工厂供电（2006年2月化学工业出版社出版的图书）：《工厂供电》是2006年2月化学工业出版社出版的图书，作者是李友文。

内容简介：本书共分十一章。

内容有工厂供电系统、工厂供电的一次系统、工厂电力负荷及其计算、短路电流及其计算、工厂供电设备及其选择校验、继电保护及二次系统、工厂供电自动化技术、防雷、接地及电气安全、工厂电气照明、工厂供电系统的运行管理、工厂供电系统电气设计。

本书注意体现以下特点和特色。

在以往同类教材的基础上，注意引入较为成熟的最新技术，力求取材新颖。

全书教学内容模块化，可根据专业需要进行选择或删减。

本书在知识点分布上，力求覆盖工厂供电所要求的全部重点内容。

同时增加了“变电所运行与维护”、“供电系统的调度管理”、“变电所微机保护”、“变电所微机监控系统”、“变电所电气设计示例”等实践性强且包括高新技术的内容。

书中符号和插图均采用国家新标准。

本书适用于高职高专、成教及职大电气、机电类相关专业，还可供中职学校同类专业选用，也可作为有关工程技术人员参考资料或岗位培训教材。

目录：第一章工厂供电系统第一节供电系统概述第二节电力系统的额定电压第三节电力系统中性点运行方式本章小结思考题与习题第二章工厂供电的一次系统第一节工厂变配电所的电气主接线第二节工厂变配电所的配电结构第三节工厂供电线路本章小结思考题与习题第三章工厂电力负荷及其计算第一节电力负荷与负荷曲线第二节工厂电力负荷的计算第三节尖峰电流的计算本章小结思考题与习题第四章短路电流及其计算第一节短路问题概述第二节短路电流的计算第三节短路电流的效应本章小结思考题与习题第五章工厂供电设备及其选择校验第一节电气设备中的电弧问题第二节高低压电气设备第三节电气设备的选择与校验第四节导线截面的选择与校验本章小结思考题与习题第六章继电保护及二次系统第一节继电保护的基本知识第二节高压供电线路的继电保护第三节电力变压器的继电保护第四节高压电动机的继电保护第五节二次系统接线图第六节断路器控制回路及信号系统第七节中央信号系统第八节绝缘监察装置和电气测量仪表本章小结思考题与习题第七章工厂供电自动化技术第一节供电线路自动重合闸装置(ARD)第二节备用电源自动投入装置(APD) 第三节变电所的微机保护第四节变电所微机监控系统本章小结思考题与习题第八章防雷、接地及电气安全第一节过电压与防雷第二节电气设备的接地第三节静电及其防护第四节电气安全本章小结思考题与习题第九章工厂电气照明第一节电气照明的基本知识第二节工厂常用的电光源和灯具第三节电气照明的照度计算第四节工厂照明供电系统本章小结思考题与习题第十章工厂供电系统的运行与管理第一节电力变压器的经济运行第二节工厂用电设备的电能节约第三节工厂变配电所的运行维护第四节工厂供电线路的运行维护第五节工厂供电系统的调度管理本章小结思考题与习题第十一章工厂供电系统电气设计第一节工厂供电系统电气设计概述第二节工厂供电系统电气设计示例本章小结思考题与习题附录参考文献。

第一章概述习题解答：1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将 35kV ～ 110kV 的外部供电电源电压降为 6 ～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ～ 10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

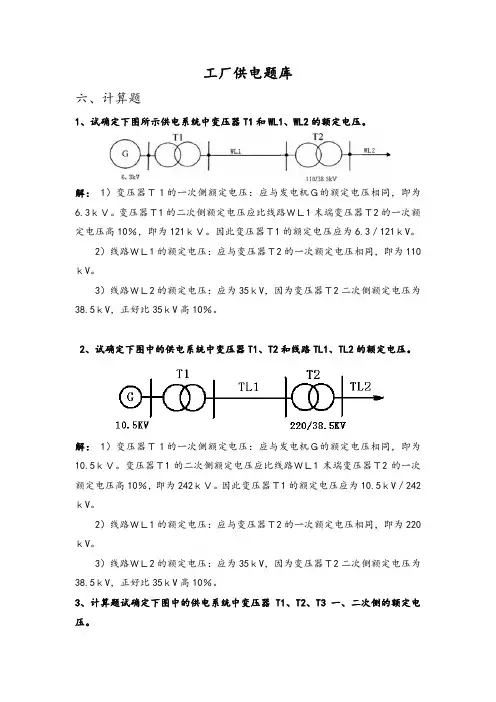

工厂供电题库六、计算题1、试确定下图所示供电系统中变压器T1和WL1、WL2的额定电压。

解： 1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为6.3ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为121ｋＶ。

因此变压器Ｔ1的额定电压应为6.3／121ｋV。

2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为110ｋV。

3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

2、试确定下图中的供电系统中变压器T1、T2和线路TL1、TL2的额定电压。

解： 1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。

因此变压器Ｔ1的额定电压应为10.5ｋV／242ｋV。

2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。

3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

3、计算题试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。

解： 1）变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为6ｋＶ。

变压器Ｔ1的二次侧额定电压为应比额定电压高5%为0.4ｋＶ。

2)变压器Ｔ2的一次侧额定电压应比发电机Ｇ的额定电压高5%，为6.3ｋＶ，Ｔ2的二次侧额定电压为应比线路额定电压高10%为121ｋＶ。

因此变压器Ｔ2的额定电压应为6。

3ｋV／121ｋV。

3)变压器Ｔ3的一次额定电压应与线路的额定电压相同，即为110ｋＶ，变压器Ｔ3的二次侧额定电压为应比线路额定电压高10%为11ｋＶ。

4、试确定下图所示供电系统中的变压器T1和线路WL1、WL2的额定电压？解： 1)变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

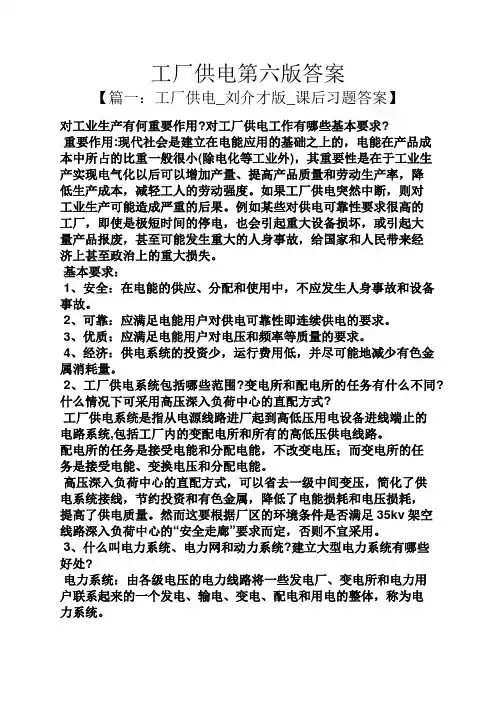

工厂供电第六版答案【篇一：工厂供电_刘介才版_课后习题答案】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。

如果工厂供电突然中断，则对工业生产可能造成严重的后果。

例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。

2、可靠：应满足电能用户对供电可靠性即连续供电的要求。

3、优质：应满足电能用户对电压和频率等质量的要求。

4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。

2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。

动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。

⼯⼚供电（第6版）2题库⼆判断题答案版⼯⼚供电题库⼆．判断题（正确打√，错误打×）1、变电所与配电所的区别是变电所有变换电压的功能。

（√ ）2、有⼀台设备，在其以9分钟⼀个周期的⼯作中，电动机只⼯作短短的30秒，它是短时⼯作制。

（×）3、⼯⼚供电系统运⾏是的实际负荷并不等于所有⽤电设备额定功率之和。

（√）4、对于只接单台电动机或电焊机的⽀线，其尖峰电流不等于其起动电流。

（× ）5、在三相系统中，三相短路在中性点直接接地系统中发⽣的概率最⾼。

（× ）6、熔断器的⽂字符号是FU，低压断路器的⽂字符号是QK。

（×）7、在选择中性线截⾯时，⼀般三相四线制线路的中性线截⾯应不⼩于相线截⾯的50%。

（√）8、⼯⼚6~10kV供电系统属于⼤电流接地系统。

（× ）9、变配电所的送电操作，要按照母线侧隔离开关（或到开关）、负荷侧隔离开关（或⼑开关）、断路器的合闸顺序依次操作。

（√）10、中性点不接地系统单相接地电容电流为正常运⾏是每相对地电容电流的3倍。

（×）11. ⽕⼒发电⼚其能量转换过程是：燃料的化学能--热能—机械能—电能。

12. 接地电阻越⼤越好。

（×）13. 系统发⽣单相接地时完好的两相对地电压由原来的线电压降低到相电压。

（×）14. ⼯⼚供电系统中，变压器功率损耗包括铁耗和铜耗两部分。

（×）15. 短路的后果很严重，只要加强平时的检查就可以避免。

（×）16. 变压器油在变压器中起绝缘和冷却的作⽤。

（√）17. ⾼压设备发⽣接地时户内不得接近故障点4m以内，室外不得接近故障点8m以内。

（√）18. 电流互感器在⼯作时⼆次侧不允许开路。

（√）19. 当周围空⽓温度超过30度时，就不允许变压器满负荷运⾏了。

（×）20.变压器阻抗电压是指当变压器⼀次侧短路时，以额定频率的电压施加另⼀侧绕组的端⼦上并使其流过额定电流时所施加的电压。

工厂供电第六版答案【篇一：工厂供电_刘介才版_课后习题答案】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。

如果工厂供电突然中断，则对工业生产可能造成严重的后果。

例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。

2、可靠：应满足电能用户对供电可靠性即连续供电的要求。

3、优质：应满足电能用户对电压和频率等质量的要求。

4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。

2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。

动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。

（1）电压、频率（2）电力线路允许的电压偏差一般为±5%,即整个线路允许有10%的电压损耗。

规定发电机的额定电压高于所供电网额定电压5%。

1-8电由发电机出口送到用户那里，需要经过电网，也就是升压变电设备、线路、降压变电设备、配电设备等，电流在经过上述设施时（特别是线路，当线路比较长时尤其如此），都会产生电压降。

为了便到达用户那里的电压合格（在允许的范围内），所以如此要求。

1-9（1）因为不与发电机相连可能此变压器靠近用户，线路阻抗较低。

（2）变压器二次侧供电线路较长，即高10%；变压器二次侧供电线路不长，即高5%1-16（1）a.中性点直接接地；b.中性点不接地；c.中性点经消弧线圈接地；d.中性点经阻抗接地（3）①中性点接地：单相短路，该相供电中断；中性点不接地：②非故障相对地电压升高到原来相电压的√3倍。

故障相电容电流增大到原来的3倍。

电气设备的绝缘要按线电压来选择。

1-18、a）TC-C系统b）TN-S系统c）TN-C-S系统TC-C系统最为普遍，不适用于对人身安全和抗电磁干扰要求高的场所TN-S系统PE和N全部分开，设备的外露部分可导电部分均接PE线；广泛用于安全要求较高的场所，及对抗电磁干扰要求高的数据处理和精密检测等实验场所TN-C-S系统要求高的场所按TN-S系统接；要求不高场所按TC-C系统接（左）TT系统电源中性点直接接地，所有设备外露可导电部分均各自经PE线单独接地；该系统使用在安全要求及对抗干扰要求高的场所，在国外比较普遍（右）IT系统电源中性点不接地或经约1000欧阻抗接地，所有设备外露可导电部分均各自经PE线单独接地；设备间无电气联系，互相不会发生电磁干扰问题；适用于连续供电要求较高及有易燃易爆危险的场所，如矿山、井下。

2-1（1）三级（2）一级负荷：要求由两路独立电源供电。

而对特别重要的一级负荷，应由两个独立电源供电。

二级负荷：应由两回路供电，两个回路应尽可能引自不同的变压器或母线段。
