最新《工厂供电》第五章至第九章复习资料资料

《工厂供配电》参考复习资料仅供参考一、填空1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V低压配电系统广泛采用中性点运行方式。

2.经济截面是指。

3.雷电过电压的基本形式有，，。

4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。

5.发电机额定电压规定高于。

当变压器直接与发电机相连时,其一次绕组额定电压应 ,当变压器连接在线路上时,其一次绕组额定电压应。

6.工厂供电系统的过电流保护装置有，，。

7.变配电的任务是。

8.高压线路的接线方式，，。

9.电力负荷按供电的可靠性分为、、。

10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。

11.10KV高压变电所由、和组成。

12．常用的气体放电电光源有，和等。

13.电力变压器按相数分有和两大类，工厂变电所常采用。

14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。

15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。

16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。

17.年最大负荷Pmax就是。

18. 电气上的“地”或“大地”是指。

19.保护接地的型式有，。

20.接地体就是。

接地线就是。

接地装置就是。

21.低压配电系统按保护接地形式分为，，。

22.并联电容器在供电系统中的装设位置有，，三种方式。

23.低压动力线路按选择，再进行，校验。

24.经济运行方式指。

25.电力系统是由、和组成。

26.常用低压控制电器有、、等。

27．供电质量是指、、。

28.电气装置的接地分为、和三种。

29.高压隔离开关的主要作用是、造成一个，以保护检修人员的。

30.工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。

31.电能质量的基本指标是、和，我国采用的工业频率是 HZ。

32.单相设备接于相电压时的等效三相设备容量Pe是。

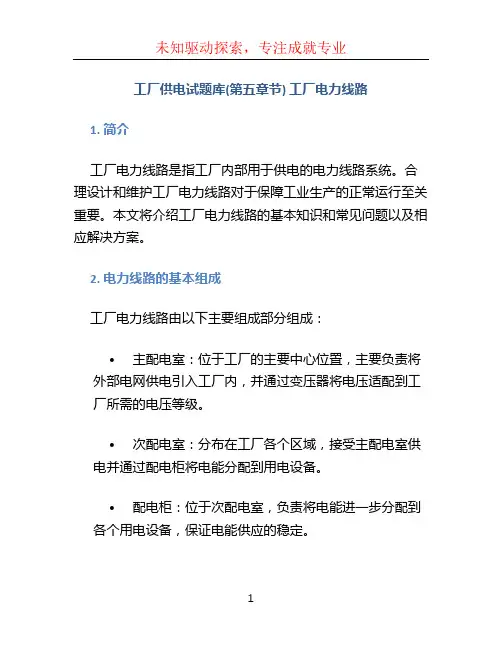

工厂供电试题库(第五章节) 工厂电力线路1. 简介工厂电力线路是指工厂内部用于供电的电力线路系统。

合理设计和维护工厂电力线路对于保障工业生产的正常运行至关重要。

本文将介绍工厂电力线路的基本知识和常见问题以及相应解决方案。

2. 电力线路的基本组成工厂电力线路由以下主要组成部分组成：•主配电室：位于工厂的主要中心位置，主要负责将外部电网供电引入工厂内，并通过变压器将电压适配到工厂所需的电压等级。

•次配电室：分布在工厂各个区域，接受主配电室供电并通过配电柜将电能分配到用电设备。

•配电柜：位于次配电室，负责将电能进一步分配到各个用电设备，保证电能供应的稳定。

•电缆线路和电线：连接主配电室、次配电室和用电设备的导线，传输电能。

•电力监控系统：用于监测工厂电力线路的工作状态、电能消耗等信息，实时掌握电力供应情况。

3. 电力线路的设计与规划工厂电力线路的设计和规划是确保电力线路能够稳定供应电能的关键。

在设计和规划过程中，需要考虑以下因素：•用电设备的性质和负载特点：根据工厂的生产特点和不同用电设备的功率、负载特点等进行合理的分区规划，确保电力线路能够满足各个区域的用电需求。

•电压等级的确定：根据工厂用电设备的电压等级要求，确定主配电室和次配电室的电压等级，并通过变压器进行适配。

•线路容量的计算：根据工厂用电设备的总功率、负载系数等因素，计算出各个线路的容量，并合理配备相应容量的电缆线路和电线。

•线路敷设方式：根据工厂的场地布局和具体情况，选择合适的敷设方式，如明敷、埋地、架空等。

•安全保护措施：在设计和规划过程中要考虑线路的安全保护措施，如漏电保护装置、过载保护装置、短路保护装置等，保障工厂电力线路的安全运行。

4. 常见问题及解决方案4.1 线路过载线路过载是指线路所承载的电流超过了其额定电流，可能导致线路烧毁或设备损坏。

常见的解决方案包括：•定期检查线路负载情况，合理分配负载，避免某一线路负载过重。

•增加并行线路，将负载均匀分配到多条线路上，减轻单条线路的负载压力。

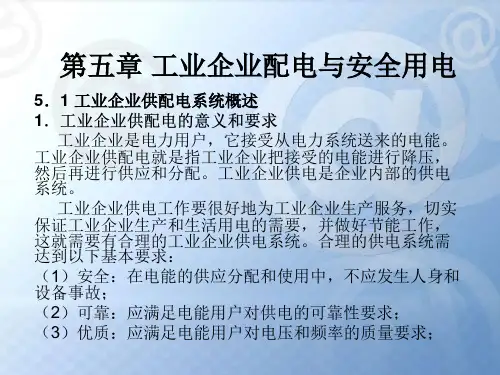

第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。

如果工厂供电突然中断，则对工业生产可能造成严重的后果。

例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。

2、可靠：应满足电能用户对供电可靠性即连续供电的要求。

3、优质：应满足电能用户对电压和频率等质量的要求。

4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。

2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。

动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。

《工厂供电》课后习题解答第三版第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。

因此变压器Ｔ1的额定电压应为10.5／242ｋV。

2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。

3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。

2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。

Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。

因此变压器Ｔ1的额定电压应为6／0.4ｋV。

3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。

Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。

因此变压器Ｔ2的额定电压应为6.3／121ｋV。

4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。

Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。

因此变压器Ｔ3的额定电压应为110／11ｋV。

1-3 某厂有若干车间变电所，互有低压联络线相连。

其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U1 N ）运行。

《工厂供电》课后习题解答第三版第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。

因此变压器Ｔ1的额定电压应为10.5／242ｋV。

2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。

3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。

2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。

Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。

因此变压器Ｔ1的额定电压应为6／0.4ｋV。

3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。

Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。

因此变压器Ｔ2的额定电压应为6.3／121ｋV。

4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。

Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。

因此变压器Ｔ3的额定电压应为110／11ｋV。

1-3 某厂有若干车间变电所，互有低压联络线相连。

其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U1 N ）运行。

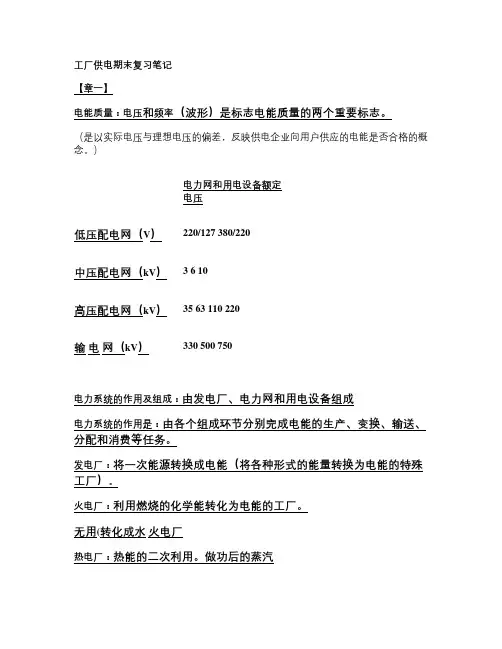

工厂供电期末复习笔记【章一】电能质量：电压和频率（波形）是标志电能质量的两个重要标志。

（是以实际电压与理想电压的偏差，反映供电企业向用户供应的电能是否合格的概念。

）电力网和用电设备额定电压低压配电网（V）220/127 380/220中压配电网（kV） 3 6 10高压配电网（kV）35 63 110 220输电网（kV）330 500 750电力系统的作用及组成：由发电厂、电力网和用电设备组成电力系统的作用是：由各个组成环节分别完成电能的生产、变换、输送、分配和消费等任务。

发电厂：将一次能源转换成电能（将各种形式的能量转换为电能的特殊工厂）。

火电厂：利用燃烧的化学能转化为电能的工厂。

无用(转化成水火电厂热电厂：热能的二次利用。

做功后的蒸汽给了热力用户热电厂思考题1（1/2）3,4,7 习题1-1、 1-2【章2】一级负荷：中断供电将造成人身伤亡，或重大设备损坏难以修复，带来极大的政治、经济损失。

需要两个独立电源供电。

二级负荷：中断供电将造成设备拒不破坏或生产流程紊乱且需较长时间才能恢复，或大量产品报废、重要产品大量减产、造成较大经济损失。

又两回线供电。

当回线路有困难时，允许由一回专用架空线路供电。

三级负荷：不属于一级、二级的一般电力负荷。

对电无特殊要求，允许较长时间停电，可用单回线路供电。

例（2-6）单相负荷的合理分配：1）S总容量 S总容量除以3得每相平均容量Sn2）分配，每相Sn3）相电压（220V）设备和线电压（380V）设备都有4）先分配线电压设备PAB,PBC,PCA5）将PAB,PBC,PCA分别换算成PA,PB,PC6）再分配相电压思考题1,2,3（1）4 计算题 2-3【章3】重点复习：3-3 变配电所电气主接线（重点：图3-4、图3-5、图3-6）P44页变电所基本接线形式：单母线接线、双母线接线、桥形接线和线路-变压器单元接线。

内桥接线和外桥接线图3-6（P46）思考题 1（1） 2,5,6【章4】短路种类：三相短路（最危险）、两相短路、两相接地短路和单相接地短路（最频发）。
