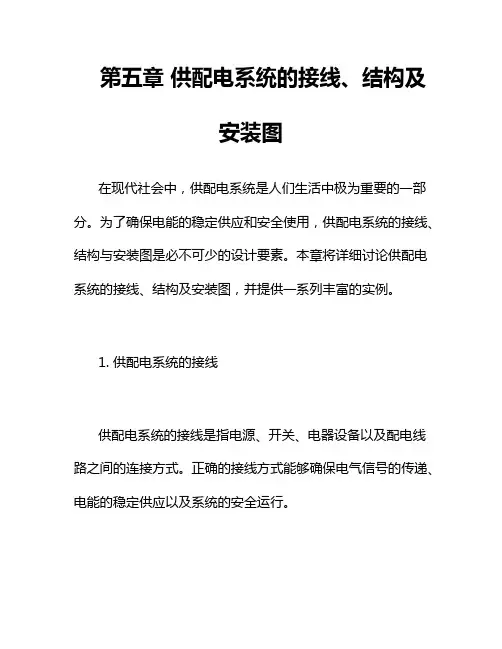

第五章供配电系统的接线、结构及安装图在现代社会中，供配电系统是人们生活中极为重要的一部分。
为了确保电能的稳定供应和安全使用，供配电系统的接线、结构与安装图是必不可少的设计要素。
本章将详细讨论供配电系统的接线、结构及安装图，并提供一系列丰富的实例。
1. 供配电系统的接线供配电系统的接线是指电源、开关、电器设备以及配电线路之间的连接方式。
正确的接线方式能够确保电气信号的传递、电能的稳定供应以及系统的安全运行。
以住宅为例，一般情况下，住宅供电系统的接线可以分为三个主要部分：主线、分支线和末端线。
主线是从外部电源引入住宅的供电线路，一般的电压等级为220V。
分支线则是从主线上分离出来，供应给不同的房间或电器设备。
而末端线则是从分支线上分离出来，直接连接到电器设备，如灯具、插座等。
在住宅供电系统中，主线通常使用带有防漏电功能的断路器作为主保护开关，分支线和末端线则使用熔断器或漏电保护器作为保护开关。
除了住宅，工业和商业建筑的供配电系统也具有相似的接线方式。
不同之处在于，工业和商业建筑的供电系统通常需要提供更高的电压等级和更大的电能供应能力。
在这些系统中，还通常配备了各种保护措施，如接地保护、过电压保护等，以确保供电系统的安全和稳定。
2. 供配电系统的结构供配电系统的结构包括主要设备、回路结构以及设备之间的连接关系。
正确的结构设计能够确保供配电系统的高效运行和可靠性。
在住宅供电系统中，主要设备包括电力进户开关、电能表、断路器等。
这些设备之间通过回路结构相互连接，形成一个完整的供电系统。
回路结构通常包括主电路和分支电路。
主电路是从电力进户开关开始，负责将电能传送到各个主要设备和分支电路。
分支电路则从主电路分离出来，传送电能到不同的房间或电器设备。
与住宅相比，工业和商业建筑的供配电系统结构更复杂。
这些系统通常需要配备多个变压器、开关设备、保护设备等，以满足工业和商业建筑的大电能需求。
此外，这些系统通常还需要考虑系统的可扩展性和备份供电方案，以确保系统的可靠性。
