Fisher-DVC2000定位器培训课件

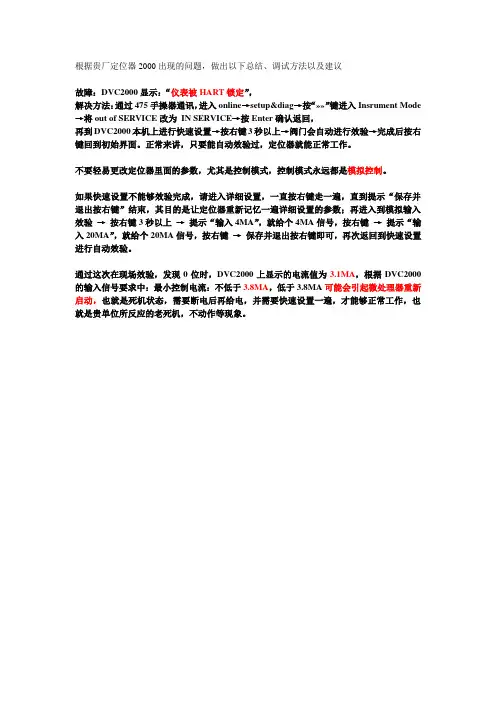

根据贵厂定位器2000出现的问题，做出以下总结、调试方法以及建议
故障：DVC2000显示：“仪表被HART锁定”，
解决方法：通过475手操器通讯，进入online→setup&diag→按“»»”键进入Insrument Mode →将out of SERVICE改为IN SERVICE→按Enter确认返回，
再到DVC2000本机上进行快速设置→按右键3秒以上→阀门会自动进行效验→完成后按右键回到初始界面。

正常来讲，只要能自动效验过，定位器就能正常工作。

不要轻易更改定位器里面的参数，尤其是控制模式，控制模式永远都是模拟控制。

如果快速设置不能够效验完成，请进入详细设置，一直按右键走一遍，直到提示“保存并退出按右键”结束，其目的是让定位器重新记忆一遍详细设置的参数；再进入到模拟输入效验→按右键3秒以上→提示“输入4MA”，就给个4MA信号，按右键→提示“输入20MA”，就给个20MA信号，按右键→保存并退出按右键即可，再次返回到快速设置进行自动效验。

通过这次在现场效验，发现0位时，DVC2000上显示的电流值为3.1MA，根据DVC2000的输入信号要求中：最小控制电流：不低于3.8MA，低于3.8MA可能会引起微处理器重新启动，也就是死机状态，需要断电后再给电，并需要快速设置一遍，才能够正常工作，也就是贵单位所反应的老死机，不动作等现象。

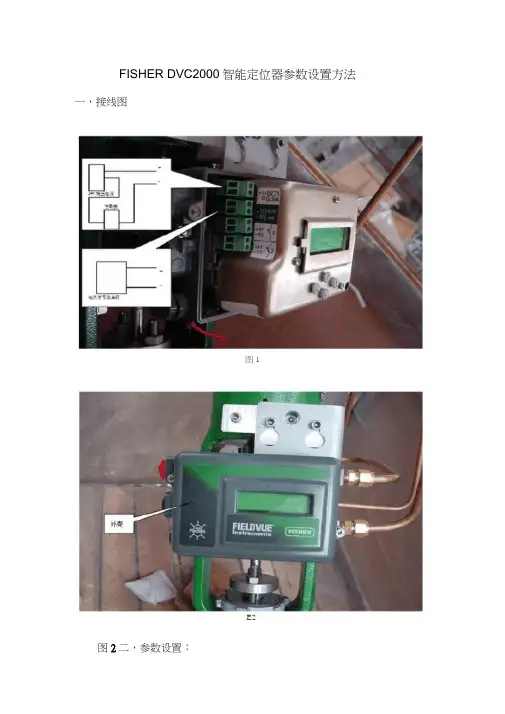

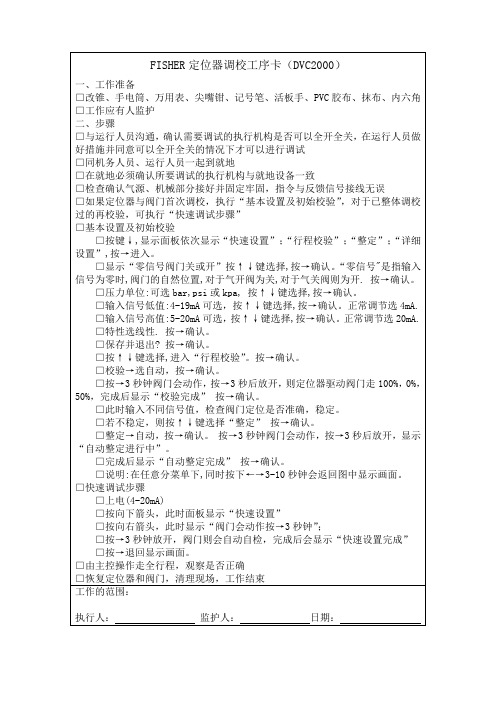

FISHER DVC2000智能定位器参数设置方法一，接线图图1E2图2二，参数设置：1.先拆下外壳如图2,再按照图1进行接线，接着打开电流发生器电源送入4mA~20m电流信号，使LCD显示屏打开，然后进行语言选择。

操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。

之后，按一下向右键以确认。

2.然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。

如图3就是气闭式。

操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：气开式（FC：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认再按右键查找“行程变送器输出4mA项，按上下键选择“阀关”按右键确认气闭式（FQ）:按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认再按右键查找“行程变送器输出4mA项，按上下键选择“阀关”按右键确认3.行程自动标定设置操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作” 然后按照它的提示操作，它便可以自动搜索走完整个行程0%、100%、50%。

完成后按右键确认。

注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。

4.整定设置增益代码（C~M, C时阀门动作最慢，M时阀门动作最快。

选择合适的，一般设置为“ L”，以阀门不振荡为准。

操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。

以后阀门在使用中出现振荡那就选择“手动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值（增益代码）修改，至阀门不振荡为止。

5.其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC200（参数设置表。

常见故障及排除方法：若没有输出气压或一直有气压输出，均有I/P 堵引起，拆下吹扫干净即可。

费希尔阀门定位器讲义费希尔定位器讲义一．费希尔定位器的分类介绍。

二．费希尔定位器的工作原理。

三．费希尔定位器的调试及整定。

四．4200反馈快速调整的方法。

费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。

分类“DVC5000。

DVC6000。

DVC2000DVC2000----------直行程,角行程。

行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。

没有连接杆和连接件减少了安装零件和安装的复杂程度。

里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。

二. 费希尔定位器的工作原理。

Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。

当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。

阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。

当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。

单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。

在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。

将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。

在输出口A处不需要压力表，应改装一个堵头。

双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。
