汽机运行技术培训课件..

汽机运行安全培训课件汽机运行安全培训课件引言：汽机是一种常见的动力设备，广泛应用于工业生产和能源领域。

然而，汽机的运行安全问题一直备受关注。

为了提高员工对汽机运行安全的认识和应对能力，本文将介绍一份汽机运行安全培训课件的内容。

一、汽机的基本原理1.1 汽机的工作原理汽机是通过燃烧燃料产生高温高压蒸汽，然后利用蒸汽的动能驱动涡轮转动，最终将动能转化为机械能。

了解汽机的工作原理对于安全操作至关重要。

1.2 汽机的组成部分汽机由燃烧器、锅炉、汽轮机、发电机等组成。

每个组成部分都有其特定的功能和运行要求，员工需要了解并熟悉这些组成部分的工作原理和操作规程。

二、汽机运行安全风险2.1 火灾和爆炸风险由于汽机涉及燃烧过程，存在着火灾和爆炸的风险。

员工需要掌握火灾和爆炸的预防措施，如定期检查和维护设备、正确操作燃烧器等。

2.2 高温高压风险汽机运行时会产生高温高压蒸汽，员工需要了解蒸汽的特性和危险性，正确佩戴防护装备，遵守相关操作规程，以防止烫伤和爆炸事故的发生。

2.3 机械伤害风险汽机内部存在旋转部件和移动部件，如果员工不小心接触到这些部件，可能会导致机械伤害。

培训课件应包括相关的安全操作指南，如佩戴防护手套和安全帽，避免过近接触机械设备。

三、汽机运行安全措施3.1 设备维护与检修定期的设备维护和检修是确保汽机运行安全的重要环节。

培训课件应包括设备维护与检修的基本原则和方法，如定期清洗设备、更换磨损部件等。

3.2 安全操作规程制定和遵守安全操作规程是预防事故的关键。

培训课件应包括相关的安全操作规程，如正确操作燃烧器、避免设备过载等。

3.3 应急处理措施即使做好了预防工作，事故仍有可能发生。

培训课件应包括应急处理措施，如火灾时的灭火方法、蒸汽泄漏时的紧急关闭阀门等。

四、培训案例分析通过分析实际案例，可以帮助员工更好地理解汽机运行安全的重要性和应对措施。

培训课件可以包括一些典型案例，如火灾事故的原因和应对措施等。

汽轮机设备及运行培训课件1. 引言本课程将为学员介绍汽轮机设备及其运行原理。

汽轮机是一种常见的能量转换设备，广泛应用于工业领域。

通过学习本课程，学员将了解汽轮机的工作原理、组成部分和运行方式，掌握汽轮机的基本知识和运行要点。

2. 汽轮机概述2.1 汽轮机定义汽轮机是一种通过蒸汽或其他工质的热力能量转换成机械能的装置。

它是以连续流出和定向喷入的高速气流驱动转子而实现动力传递的机械。

2.2 汽轮机分类汽轮机可根据工质、布置形式、燃料种类等多个方面进行分类。

常见的分类包括： - 根据工质：蒸汽轮机、气体轮机等； - 根据布置形式：分级式汽轮机、双背压汽轮机等； - 根据燃料种类：燃气轮机、燃煤轮机、核动力轮机等。

2.3 汽轮机工作原理汽轮机的工作原理基于热力学循环原理，主要包括： 1. 压缩：工质通过压缩进入汽轮机； 2. 加热：通过加热工质增加其内能； 3. 膨胀：高温高压工质通过喷嘴喷射到转子上，通过喷射产生的动能转化为机械能； 4. 排出：工质排出汽轮机，完成一个循环。

3. 汽轮机组成部分汽轮机主要由以下几个组成部分构成： - 燃烧系统：负责燃料燃烧，提供高温高压的工质； - 压缩机：将进入的工质压缩，提高其压力； - 燃气发电机：将压缩后的气体与燃料混合并燃烧，产生高温高压的气体； - 转子：将高温高压气体的动能转化为机械能，并传递给发电机或其他工作设备； - 冷却系统：用于冷却汽轮机，维持其正常运行温度。

4. 汽轮机运行要点4.1 汽轮机启动与停机汽轮机启动前需要进行预热，通常包括轴承预热、管道预热等。

停机时，应按照规定的程序进行冷却和停机操作，以确保汽轮机安全停机。

4.2 汽轮机运行监测汽轮机运行监测是确保汽轮机正常运行的重要手段。

可以通过监测转子转速、温度、振动等参数，及时发现潜在问题并采取相应措施。

4.3 汽轮机维护保养汽轮机的维护保养是保障其正常运行的关键。

维护保养包括日常巡视、润滑、紧固、清洁等工作，以及定期的大修、小修等。

汽轮机设备及运行培训课件1. 概述本文档旨在为汽轮机设备及运行培训课程提供详细的课件。

课件内容包括汽轮机的工作原理、构成部件、运行过程、维护与故障处理等方面的知识。

通过学习本课件，学员将能够全面了解汽轮机的工作原理和运行要点，提升对汽轮机设备及运行的认识和掌握。

2. 汽轮机的工作原理2.1 蒸汽动力循环蒸汽动力循环是汽轮机工作的基础，了解蒸汽动力循环的原理对于理解汽轮机的工作原理至关重要。

本节将介绍蒸汽动力循环的基本组成和工作原理。

2.2 理想汽轮机循环理想汽轮机循环是对汽轮机工作过程的理想化描述，它可以帮助我们理解汽轮机的工作原理。

本节将介绍理想汽轮机循环的基本假设和数学模型。

2.3 实际汽轮机循环实际汽轮机循环考虑了实际工况下的影响因素，与理想汽轮机循环存在一定的差异。

本节将介绍实际汽轮机循环的特点和影响因素。

3. 汽轮机的构成部件3.1 汽轮机的主要构成部件汽轮机由多个主要构成部件组成，每个部件的功能和作用不同。

本节将依次介绍汽轮机的主要构成部件，包括汽轮机轴、汽轮机叶片、汽轮机转子、汽轮机定子等。

3.2 汽轮机辅助设备汽轮机辅助设备对于汽轮机的运行和维护起着关键的作用。

本节将介绍汽轮机的主要辅助设备，包括汽轮机控制系统、汽轮机润滑系统、汽轮机冷却系统等。

4. 汽轮机的运行过程4.1 汽轮机启动过程汽轮机的启动过程需要严格控制各个参数，以确保正常启动。

本节将介绍汽轮机的启动过程，包括汽轮机预热、汽轮机启动和汽轮机达到额定转速等步骤。

4.2 汽轮机的负荷调节汽轮机的负荷调节是为了满足不同负荷要求，保持汽轮机运行稳定和高效。

本节将介绍汽轮机的负荷调节原理和方法。

4.3 汽轮机的停机过程汽轮机的停机过程需要经过一系列步骤，以保证汽轮机的安全和可靠停机。

本节将介绍汽轮机的停机过程，包括负荷减小、冷却和停机等步骤。

5. 汽轮机的维护与故障处理5.1 汽轮机的常规维护汽轮机的常规维护是保证汽轮机长期运行稳定和可靠的重要环节。

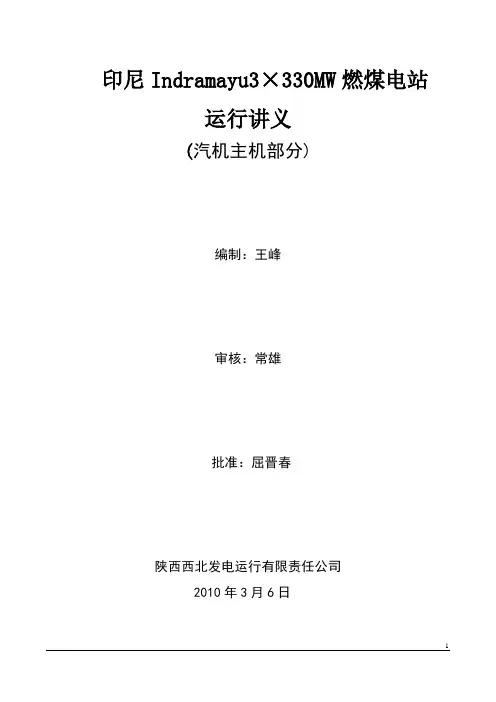

印尼Indramayu3×330MW燃煤电站运行讲义(汽机主机部分)编制：王峰审核：常雄批准：屈晋春陕西西北发电运行有限责任公司2010年3月6日一、汽轮机概述汽轮机由北京北重汽轮电机有限公司供货，型号为N330－17.75/540/540型，型式为亚临界参数、一次中间再热、单轴三缸双排汽凝汽式汽轮机。

运行方式以带基本负荷为主，也可承担部分调峰任务。

高、中压汽缸分缸，通流部分反向布置，且为双层缸。

低压汽缸为双排汽，对称结构。

低压外缸两端各设有喷水减温装置，其顶部装有两只安全膜。

高、中、低压转子均为整段转子，全部采用刚性联轴器联接。

高压转子有一个单列调节级和10个压力级；中压转子有12个压力级；低压转子有2×5个压力级。

高压缸进汽分别从汽缸两侧进入。

甲高压主汽门控制#1、#3高压调速汽门；乙高压主汽门控制#2、#4高压调速汽门。

各汽门由各自独立的单侧油动机控制。

中压缸进汽由两组联合汽门控制，每组联合汽门包括一只中压主汽门和一只中压调速汽门，分别装在中压汽缸两侧，各汽门同样由各自独立的单侧油动机控制。

汽缸死点和膨胀：高、中压缸轴向膨胀死点设在中压缸后轴承箱上，当缸体受热时，中压缸由死点向机头方向膨胀，同时通过左右两侧联接高、中压缸的推拉杆推动高压缸向前滑动；低压外缸的绝对膨胀以汽机侧排汽口横销为死点向发电机侧膨胀，低压内缸以凝汽器中心线为死点向前、后膨胀。

转子死点和膨胀：推力轴承设在#2轴承箱内，由两根推拉杆将推力轴承与高压外缸刚性联接，可随同高压缸一起膨胀移动。

整根汽轮发电机转子以推力盘为死点，分别向前、后膨胀。

回热系统按二级高加、一级除氧、四级低加布置。

高压加热器给水采用大旁路，每台机组设置三台容量50％BMCR的电动调速给水泵。

汽轮机具有七级非调整抽汽（包括高压缸排汽）。

高压缸排汽供7#高加，六级抽汽供6号蒸汽冷却器和6号高加，五级抽汽供除氧器及辅助蒸汽，四、三、二、一级抽汽分别供四台低加用汽。
