生产现场设备设施颜色标识及技术规范为了规范生产现场设备设施颜色标识及技术要求,根据GB2893-2008《安全色》、GB4053-2009《固定式钢梯及平台安全要求》、GB7231-2003《工业管道的基本识别色、识别符号和安全标识》等标准,制订本规范。
1.道路交通设施1.1 防护栏杆、隔离墩1.2 使用范围:厂区道路所使用防护栏杆、隔离墩及变压器防护栏等固定禁止标志。
1.3颜色要求:防护栏杆为红色与白色相间隔的条纹,两色宽度相等,一般防护栏两色宽度应在100mm-200mm(较小的面积上,其宽度可适当缩小),如图1;隔离墩两色宽度应在200mm以上,一个范围或物体上每种颜色不应少于两条。
图1 防护栏杆2.防护罩2.1 使用范围:电机联轴器防护罩、传动部位防护罩等防护设施。
2.2 颜色要求:视护罩类型选择黄色或黑黄相间。
黑黄相间两色宽度应相等,与水平面成45°角(在设备上其倾斜方向应以设备的中心为轴线对称方向),两色宽度一般为100-200mm,可根据机器大小和安全标志的位置的不同,可采用不同的宽度,在较小的面积上其宽度要适当的缩小,原则上一个范围或平面内每种颜色不应少于三条。
如图2。
图2 防护罩黑黄相间警示色3、防护栏3.1 使用范围:各种设备、平台护栏。
3.2 颜色要求:防护栏采用黑黄相间警示色,两色宽度相等,一般防护栏两色宽度应在100mm-200mm (较小的面积上,其宽度可适当缩小),原则上1 米内每种颜色不应少于三条。
如图3。
图3设备、平台护栏警示色3.3 安全技术要求(如图4)图4 防护栏示意图3.3.1 栏杆高度当平台、通道及作业场所距基准面高度小于2m时,防护栏杆高度应不低于900mm。
当距基准面高度大于等于2m并小于20m的平台、通道及作业场所的防护栏杆高度应不低于1050mm。
在距基准面高度不小于20m的平台、通道及作业场所的防护栏杆高度应不低于1200mm。
3.3.2扶手扶手宜采用钢管,外径应不小于30mm,不大于50mm。
全厂机械设备统一颜色规定一、通用设备:1、安全防护罩。
(包括传动罩、皮带链条罩等)(鲜红色)2、所有设备安全防护栏杆。
白、红色每段20公分1.2米高(红白相间)3、消防箱、消防泡沫水管。
(鲜红色)4、消防水管。
(鲜红色)5、其它水管。
(蓝色)6、供油管道。
(红色)7、空气管 (蓝色)8、高压空气瓶0-30Kg/c㎡。
(银色)9、电柜电箱。
(灰白色)10、电机。
(橙黄色)11、人行桥架。
(蓝色)12、立柱棚架。
(灰色)13、危险地段立柱。
(红、白相间)14、楼梯。
(踏板用花纹钢板做)(蓝色)15、楼梯扶手。
(15-1寸镀锌管做)(蓝色)16、工具箱。
(灰白色)17、水箱。
(蓝色)18、电葫芦及导轨。
(红色)19、风机。
(灰色)20、货架。
(灰白色)21、车间隔离栏。
(红白相间)22、热水箱。
(橙色)23、线槽。
(银白色)24、铲、叉车。
(原色)25、工作台(灰白色)26、斗车 (铁红色)27、摆线针(橙黄色)28、车间大门(蓝色)二、抛光设备:1、抛光机主体。
(绿色)2、抛光机磨盘及电机。
(橙黄色)3、所有电机及变速器。
(橙黄色)4、刮平机主体。
(银灰色)5、打腊机主体。
(银灰色)6、抛光线所有线架。
(银灰色)7、变形平台(银灰色)8、磨块架(银灰色)三、原料设备:1、球磨机。
(橙黄色)2、变速器。
(中灰色)3、输送带支架。
(中灰色)4、吊笼。
(红色)5、吊笼安全门。
(红色)6、所有平台。
(灰色)7、入料口安全盖板。
(红色)8、中转罐。
(银灰色)9、料罐。
(原色)10、柱塞汞。
(黄色)11、喷雾塔。
(橙黄色)12、柱塞汞蓄能气罐。
(黄色)13、热风炉(橙黄色)14、浆管(原色)15、焦油管(黄色)16、焦油罐(中灰色)四、窑炉设备:1、窑头储坯架。
(银灰色)2、窑炉支架、干燥支架。
(红色)3、窑炉主体、干燥主体。
(浅黄色)边红色4、釉线支架、压机翻转台、辊台(灰白色)5、助燃风机管道。
(蓝色)6、热风管道。
SJB-2017-02 生产车间标识使用规范2017-1-20发布2017-1-20 实施发布SJB-2017-02生产车间标识使用规范1 适用范围本标准适用于江苏沂州煤焦化有限公司。
2 规范性引用文件GB2894-2008《安全标志及其使用导则》GB7231-2003《工业管道基本识别色、识别符号和安全标识》GB13690-2009《常用危险化学品的分类及标志》3 术语与定义3.1识别色用以识别工业管道内物质种类的颜色。
3.2识别符号用以识别工业管道内的物质名称和状态的记号。
3.3 持续改进3.3.1本规范的制定使用是按照现有基础不断提升的条件下进行的,现有标识完善的可以继续使用,如出现破损、缺陷等情况需要更换的,按照本规范执行并不断提升企业标准化管理水平。
3.3.2本规范中未出现的标识或警示语,如在生产实际中需要设置的,应联系归口部门进行设计,并报备管理部门。
3.4纠正为消除已发现的不符合所采取的措施。
3.5纠正措施为消除已发现的不符合的原因所采取的措施。
3.6 标准3.6.1工业管道的基本识别色和安全标识3.6.1.1 管道识别色物质种类基本识别色色样颜色标准编号水艳绿G03 水蒸汽大红R03压缩空气淡灰B03 气体中黄Y07酸或碱紫P02可燃液体棕YR08 煤气、其他液体黑法氧气淡蓝PB06管道基本识别色和色样及颜色标准编号3.6.1.2色环。
管道颜色以介质的基本识别色为准,介质名称及箭头标识方方式参照下图1、2执行,介质名称覆盖管径1/2,色环长度为管径周长。
图1 介质名称图2 介质流向标识图3 张贴示例3.6.1.3管道注字名称使用物质中全称,介质名称及箭头尺寸根据管径计算,介质名称覆盖管径1/2,流向箭头色环长度为管径周长。
3.6.1.4管道标识的范围必须包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等部位管道上和官道上其他需要标识的部位。
直线管道两个标识之间的最小距离为10m。
厂房设备及管路颜色设置规定1、统一的颜色标识1.1在公司内部使用统一的颜色标识。
1.2以规定颜色标识所有管线,或贴标签,或指出流动方向。
1.3如不能标识管线的全部长度,也应在分支管处或管线入墙和出墙处中的一段使用适当的颜色进行标识。
1.4标识所有的电气开关。
1.5一律用红色标识所有紧急停止按钮。
1.6所有可能碰头、绊倒的管道、设备、建筑都应以黄色和黑色的对角线条进行标识,起到警示的作用。
1.7安健环部应对现场检查;区域代表随时关注。
2、颜色的知识在公司内部培训所有职员,使他们熟悉所使用的颜色的意义以便他们能辨认指示出来的潜在的危害。
带有标识指示的色彩基本表示法:在要求决定内容的详细性质的地方,使用全称、缩写或化学符号在管线上喷涂或打印标识指示,或用白色或用黑色清晰的对照出。
带有色彩标识指示的色彩基本表示法:当需要更精确的指示出管线的内容时,在色彩基本表示法之外应用特殊的颜色标识喷涂管线以表示内容的独一无二。
标识颜色应用一种颜色或几种颜色的混合以大约100mm长度的色环的形式来表示。
流动的方向:当需要表明内容流动的方向,应用或白或黑色的箭头来表示以清晰的对照出色彩基本表示法(根据管路底色可以调整箭头颜色,形成清晰的对比)。
标记的地点说明:当采用了基本色彩表示环、标识指示、标识颜色和流动方向后,应将他们喷涂在清晰可见的地方以及管道的接头、阀门的两侧和入墙处。
如管道较长,则应以9米为间隔。
现场管道颜色标示管道内介质识别颜色名称色样蒸汽、锅炉给水铝色========矿物油、植物油、易燃液体黄褐色========酸、碱紫色========空气、氧气浅蓝色========其它液体:污水、工业回收水黑色========就地紧急停机按钮红色●警示线黄黑相间==========现场设备颜色标示序号设备名称颜色色样备注1.小汽机、电泵及电机淡灰绿1552.主变压器、高厂变、高公变酞青淡蓝2023.电动机电机灰1684.水泵、渣泵、油泵、密封风机酞青淡蓝2025.磨煤机、空预器银灰6.空压机灰绿1547.就地紧急停机按钮红色移动式压力瓶罐标识一览表序号名称瓶色字样字色1 氧气瓶淡酞蓝氧黑色2 氢气瓶淡绿色氢大红色3 氮气瓶黑色氮淡黄色4 氩气瓶银灰色氩深绿色5 乙炔气瓶白色乙炔不可近火大红色6 液化石油气瓶银灰液化石油气大红色7 液氨气瓶淡黄色液氨黑色8 二氧化碳气瓶铝白液化二氧化碳黑色9 灭火器气瓶大红色标字不一样白色3.安全色和安全标志培训3.1安全色的使用3.1.1为使员工对存在的不安全环境、设备引起注意,在危险物或危险区域涂以醒目的安全色3.1.2统一使用安全色,使员工能及时识别危险3.1.3安全标志或标记的图形、颜色正确,所表示的含义明确3.1.4有触电危险场所的标志牌应使用绝缘材料3.1.5标志牌应设在醒目、安全的地方,使员工有足够的时间注意其所表示的内容3.1.6标示牌不应设在门、窗、架等可移动的物体上3.1.7安全标示牌表面清洁3.1.8工业管路按所输送介质的类别涂以规定的颜色,并标明介质名称与流向3.1.9防护设施、防护装置涂以颜色及不同色的转向标记危险物品按类别在其包装的明显位置,标注名称和不易脱落的法定标志3.1.10安全色不能使人耀眼3.2安全色种类3.2.1安全色规定为红、蓝、黄、绿四种颜色,其含义和用途如下:颜色含义用途红色禁止停止消防危险禁止标志:禁止吸烟、禁止通行、禁止启动、禁止合闸交通禁令标志停止信号:停止按扭、开关紧急制动手柄或按扭消防设施方向位置提示:火警报警按扭、火警电话、灭火器消防水袋、地下消火栓、地上消火栓消防水泵接合器危险:仪表刻度盘上极限位置刻度机械转动部件的裸露部分,如飞轮、齿轮液化石油气运输车的皮带及文字危险信号旗消防设备:消防车、灭火器、消防栓蓝色指令必须遵守的规定道路上指挥车辆和行人行驶方向的指令必须佩戴个人防护用具,如必须戴安全帽黄色警告注意警告标示牌:当心火灾交通警告标志:如道路交通施工标志道路路面标志:如行车道中线、十字路口标线、防护栏杆楼梯的第一级和最后一级的踏步前沿警告信号旗机械防护罩内壁安全帽绿色提示安全状态通行提示状态:太平门车间内的安全通道、紧急出口机械启动按钮安全信号旗行人和车辆通行标志其他安全防护设备的位置3.2.2黑色用于安全标志的文字、图形符号和警告标志的几何图形。

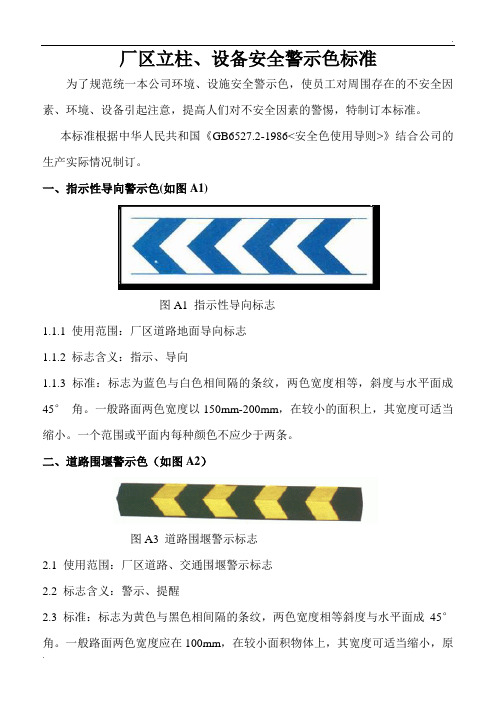

厂区立柱、设备安全警示色标准为了规范统一本公司环境、设施安全警示色,使员工对周围存在的不安全因素、环境、设备引起注意,提高人们对不安全因素的警惕,特制订本标准。
本标准根据中华人民共和国《GB6527.2-1986<安全色使用导则>》结合公司的生产实际情况制订。
一、指示性导向警示色(如图A1)图A1 指示性导向标志1.1.1 使用范围:厂区道路地面导向标志1.1.2 标志含义:指示、导向1.1.3 标准:标志为蓝色与白色相间隔的条纹,两色宽度相等,斜度与水平面成45°角。
一般路面两色宽度以150mm-200mm,在较小的面积上,其宽度可适当缩小。
一个范围或平面内每种颜色不应少于两条。
二、道路围堰警示色(如图A2)图A3 道路围堰警示标志2.1 使用范围:厂区道路、交通围堰警示标志2.2 标志含义:警示、提醒2.3 标准:标志为黄色与黑色相间隔的条纹,两色宽度相等斜度与水平面成45°角。
一般路面两色宽度应在100mm,在较小面积物体上,其宽度可适当缩小,原则上一个范围或平面内每种颜色不应少于两条。
三、道路旁立柱警示色(如图A3)图A3 道路旁立柱警示色3.1 使用范围:道路两旁立柱、仓库支撑铁柱、装车棚区立柱(车辆行驶密集区),室外或者车辆驶入的室内作业区域内的立柱、重点设备及部位。
3.2 标志含义:警示、提醒3.3 标准:3.3.1 立柱标志为黄色与黑色相间隔的条纹,两色宽度相等,标志范围为地面高1m-2m 区域。
一般立柱两色宽度应在300mm,在较大或较小面积物体上,其宽度可适当调整,原则上一个范围或平面内每种颜色不应少于三条。
3.3.2 车辆驶入区域的重点设备及部位为黄色与黑色间隔的斜条纹,标志范围为地面高1m-2m 区域。
两色宽度相等斜度与水平面成45°角。
宽度应在300mm~400mm,在较小或较大面积物体上,其宽度可适当调整,原则上一个范围或平面内每种颜色不应少于三条。
车间现场标识标牌类布置标准及规范车间现场标识标牌是生产现场必不可少的一种设施,它可以对员工及管理者提供重要的信息,帮助他们了解生产现场的实时情况,而且可以引导员工按照生产流程操作,提高生产效率,确保生产安全。
本篇文章旨在介绍车间现场标识标牌类布置标准及规范,以期车间标识标牌类设施能够起到更加有效、稳定的作用。
设计原则车间现场标识标牌设计应遵循以下原则:1.简单明了:标识标牌内容应简洁、明了,必要信息不能遗漏。
2.易于识别:标识标牌应考虑字体、字号、颜色、形状等要素,使之醒目、易于识别。
3.统一化:生产现场标识标牌应统一设置,一致的设计标准有利于提高员工对标识标牌的识别效率。
4.标准化:生产现场标识标牌设置应遵循相关标准和法规,如《GB2894-2008安全色》等。
内容要求车间现场标识标牌内容应包括以下要求:1.标示符号:应使用国家标准规定的符号、数字、字母等。
2.明确标志:应明确标示所在位置、物品性质、作业要求以及安全等级等内容。
3.预防指示:对存在的潜在危险给出预防措施及应急处理方法。
4.提醒消息:对常规操作提醒或者警示的细节信息。
5.具体标识:在关键位置如出入口、紧急出口、设备操作双重操作面等必须设置标识标牌。
布置要求车间现场标识标牌应遵循以下布置要求:1.布置位置:标识标牌应设置在流程的前期、中期和后期有关的环节,根据不同类型、不同需求进行停车位标志、作业区域、物品存放等方面的标识。
2.布置密度:标识标牌密度应适宜,过少会导致员工难以找到标识标牌,过多则会影响员工的工作效率,标识标牌的设置应符合生产流程的实时需求。
3.布置材质:标识标牌材质应符合环保要求,不使用易损坏的材料,如薄膜标贴等,须可重复使用,避免污染环境。
具体应用车间现场标识标牌具体应用可以从以下几个方面入手:1.路线引导:标示各种工作区域和交通节点。
2.作业标识:标示作业的区域和物品、设备的安全操作规范。
3.出口标识:标示紧急出口、救援通道、安全避难区等。
生产现场设备设施颜色标识及技术规范防护栏杆、隔离墩1、2 使用范围:厂区道路所使用防护栏杆、隔离墩及变压器防护栏等固定禁止标志。
1、3颜色要求:防护栏杆为红色与白色相间隔的条纹,两色宽度相等,一般防护栏两色宽度应在100mm-200mm(较小的面积上,其宽度可适当缩小),如图1;隔离墩两色宽度应在200mm以上,一个范围或物体上每种颜色不应少于两条。
图1 防护栏杆2.防护罩2、1 使用范围:电机联轴器防护罩、传动部位防护罩等防护设施。
2、2 颜色要求:视护罩类型选择黄色或黑黄相间。
黑黄相间两色宽度应相等,与水平面成45角(在设备上其倾斜方向应以设备的中心为轴线对称方向),两色宽度一般为100-200mm,可根据机器大小和安全标志的位置的不同,可采用不同的宽度,在较小的面积上其宽度要适当的缩小,原则上一个范围或平面内每种颜色不应少于三条。
如图2。
图2 防护罩黑黄相间警示色3、防护栏3、1 使用范围:各种设备、平台护栏。
3、2 颜色要求:防护栏采用黑黄相间警示色,两色宽度相等,一般防护栏两色宽度应在100mm-200mm(较小的面积上,其宽度可适当缩小),原则上1 米内每种颜色不应少于三条。
如图3。
图3设备、平台护栏警示色3、3 安全技术要求(如图4)图4 防护栏示意图3、3、1 栏杆高度当平台、通道及作业场所距基准面高度小于2m时,防护栏杆高度应不低于900mm。
当距基准面高度大于等于2m并小于20m的平台、通道及作业场所的防护栏杆高度应不低于1050mm。
在距基准面高度不小于20m的平台、通道及作业场所的防护栏杆高度应不低于1200mm。
3、3、2扶手扶手宜采用钢管,外径应不小于30mm,不大于50mm。
若采用非圆形截面扶手,截面外接圆直径应不大于57mm,圆角半径不小于3mm。
3、3、3中间栏杆在扶手和踢脚板之间,应至少设置一道中间栏杆。
中间栏杆宜采用不小25mm4mm扁钢或直径16mm的圆钢。
/附国标GB7231
注:①对于采暖装置一律涂刷银漆,不注字。
②通风管道(塑料管除外)一律涂灰色。
③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时,均不涂色。
④对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色。
⑤对于保温涂沥青的防腐管道,均不涂色。
——机械手,标准机床,及机床母体上的塑料件应保持原色。
——液压气动管道及润滑管道应涂上保护层
——对于其它流体管道,每个管道中流体类型和流动方向应该作标记,为一个环状标记,其设置符合中国标准GB 7231-2003
——铝制件或镀锌部份不喷漆,但应进行适当的处理以抵御各种液体及焊花的侵蚀。
RAL色卡对照。
现场颜色管理
明确生产现场的颜色使用规范,包括三个方面:
1.产品的颜色标识:
1.1 蓝色表示完成品,通常在生产线的最后一个工作站,已经由生产线判断为良品,通常为短期内部标签;
1.2 绿色表示最终良品,通常要有品检人员通过抽检生产线的完成品后,判断批量良品,直接粘贴或替换原来生产线的蓝色标签,通常为长期标签,甚至可能使用到客户端;
1.3 黄色表示具有品质争议但可能仍然可以为客户接受或者可以特殊放行或者可以返工的产品,通常依据处理流程有时效性,内部短期标签;
1.4 红色表示不良产品,内部长期标签;
2. 人员可视化管理
2.1 蓝色通常为一线作业员工,有时又区分为浅蓝和深蓝,浅蓝为产线员工,深蓝为维修辅助人员;
2.2 红色为一线管理人员,线长或者领班,另外可以包括现场工程师;
2.3 黄色品管人员;
2.4 绿色物料人员,包括仓库物流部门和线外备料人员;
2.5 白色中高层管理人员;
2.6 紫色通常为VIP贵宾或访客;
3. 区域表识
3.1 绿色,通道或者非生产区域,表示比较安全,人员走动没有太多限制;
3.2 黄色,只允许相关人员进入的区域,比如机器边,需要特殊防护的区域;
3.3 红色,表示不能进入或者闲置物品堆放的区域,比如消防设备、及其运动部件活动区域..。
生产现场安全标识设置标准生产现场安全标识设置标准为了确保生产现场的安全,并提示员工和访客注意安全事项,设置标准化的安全标识非常重要。
以下是一个生产现场安全标识设置标准的详细描述。
1. 标识种类和颜色:在生产现场设置的安全标识应包括以下几种类型:警示标志、禁止标志、指示标志、应急标志、交通标志等。
不同类型的标识可以使用不同的颜色进行区分。
- 警示标志:使用黄底黑字的标识,在提示员工和访客注意潜在危险或注意事项时使用。
- 禁止标志:使用红底白字的标识,用于指示禁止行为或禁止进入某些区域。
- 指示标志:使用蓝底白字的标识,用于指示特定区域、设备或操作的位置和用途。
- 应急标志:使用绿底白字的标识,用于指示应急设施的位置和用途。
- 交通标志:使用白底红字或白底黑字的标识,用于指示交通规则和道路使用。
2. 标识内容:每种类型的安全标识都应具备清晰、简明的内容,以便员工和访客迅速理解和遵守相关安全要求。
- 警示标志内容可以包括:注意高温、注意高压、注意电流、注意起重机械等。
- 禁止标志内容可以包括:禁止吸烟、禁止使用明火、禁止进入私人区域等。
- 指示标志内容可以包括:电源开关、紧急停车、应急出口等。
- 应急标志内容可以包括:安全出口、灭火器位置、急救箱位置等。
- 交通标志内容可以包括:停车标志、让行标志、直行标志等。
3. 标识的设置位置:安全标识应在生产现场合适的位置设置,以便员工和访客能够容易地看到和理解。
- 警示标志应设置在潜在危险区域的入口和可见位置,提醒人们注意潜在危险。
- 禁止标志应设置在禁止行为的区域入口和可见位置,提醒人们遵守规定。
- 指示标志应设置在需要指示的设备或操作的附近,以便人们迅速找到和理解。
- 应急标志应设置在应急设施附近和容易察觉的位置,便于人们在紧急情况下迅速找到。
- 交通标志应设置在交通道路上和需要指示交通规则的位置,以确保车辆和人员安全。
4. 标识的尺寸和质量:安全标识的尺寸和质量应符合相关的标准规定,确保其可见性和耐用性。
设备设施目视标识色1. 引言设备设施目视标识色是指针对不同的设备和设施,在其外观上添加或采用特定的颜色标识,以便用户、维修人员等能够通过目视识别快速获取有关信息。
目视标识色在工业、交通、医疗、建筑等领域都有广泛应用,它不仅能提高工作效率,还能提高安全性。
本文将介绍设备设施目视标识色的意义、应用及规范。
2. 设备设施目视标识色的意义设备设施目视标识色的意义在于提供一种直观的信息传达方式,能够在快速识别的同时传递特定的信息。
通过不同的颜色标示,人们可以快速识别设备设施的用途、状态、危险程度等,进而采取相应的措施。
设备设施目视标识色的使用可以减少误操作、事故发生的风险,提高工作效率。
3. 设备设施目视标识色的应用3.1 工业领域在工业领域中,设备设施目视标识色的应用非常广泛。
例如,对于不同类型的管道,可以使用不同的颜色进行标识,以示区分。
对于危险设备或危险区域,则可选用鲜明的红色进行标注,以提醒人们注意安全。
同时,在仓库、生产线等场所,也可以通过颜色标识来指示物料的存放位置、运输方向等。
3.2 交通领域设备设施目视标识色在交通领域也有重要应用。
例如,交通路线指示标志使用绿色来标识正常通行路线,红色来标识禁止通行的区域或路段。
此外,不同类型的交通设施也通过颜色标识进行区分。
例如,消防栓用红色标识,公交车用黄色标识等,这样可以方便人们快速识别和使用。
3.3 医疗领域在医疗领域,设备设施目视标识色对于提高护理质量和安全性尤为重要。
例如,手术室中使用不同颜色的标识来区别不同用途的房间。
对于医疗器械和药品,也可以通过颜色标识来快速识别不同的种类和用途。
这样可以减少医疗事故的发生,提高医疗工作的效率。
3.4 建筑领域设备设施目视标识色在建筑领域的应用主要集中在室内环境中。
例如,大型商场中的楼层标识使用不同颜色进行区分,以帮助人们快速找到目标区域。
在公共场所,如机场、火车站等,也可以通过颜色标识来指示出入口、驻留区等。
生产现场设备设施、立柱安全警示色标准一、指示性导向警示色(如图A1)图A1 指示性导向标志1.1.1 使用范围:厂区道路地面导向标志1.1.2 标志含义:指示、导向1.1.3 标准:标志为蓝色与白色相间隔的条纹,两色宽度相等,斜度与水平面成45°角。
一般路面两色宽度以150mm-200mm,在较小的面积上,其宽度可适当缩小。
一个范围或平面内每种颜色不应少于两条。
二、道路围堰警示色(如图A2)图A3 道路围堰警示标志2.1 使用范围:厂区道路、交通围堰警示标志2.2 标志含义:警示、提醒2.3 标准:标志为黄色与黑色相间隔的条纹,两色宽度相等斜度与水平面成45°角。
一般路面两色宽度应在100mm,在较小面积物体上,其宽度可适当缩小,原则上一个范围或平面内每种颜色不应少于两条。
图A3 道路旁立柱警示色3.1 使用范围:道路两旁立柱、仓库支撑铁柱、装车棚区立柱(车辆行驶密集区),室外或者车辆驶入的室内作业区域内的立柱、重点设备及部位。
3.2 标志含义:警示、提醒3.3 标准:3.3.1 立柱标志为黄色与黑色相间隔的条纹,两色宽度相等,标志范围为地面高1m-2m 区域。
一般立柱两色宽度应在300mm,在较大或较小面积物体上,其宽度可适当调整,原则上一个范围或平面内每种颜色不应少于三条。
3.3.2 车辆驶入区域的重点设备及部位为黄色与黑色间隔的斜条纹,标志范围为地面高1m-2m 区域。
两色宽度相等斜度与水平面成45°角。
宽度应在300mm~400mm,在较小或较大面积物体上,其宽度可适当调整,原则上一个范围或平面内每种颜色不应少于三条。
4.1使用范围:各种平台扶手、围栏、提升机护栏4.2标志含义:警示、提醒4.3 标准:标志为护栏最上部扶手警示色,其他不会和机器本体颜色一致。
标志为黄色与黑色相间隔的条纹,两色宽度相等,一般防护栏两色宽度应在100mm-200mm(较小的面积上,其宽度可适当缩小),原则上1 米内每种颜色不应少于三条。
生产现场设备设施颜色标识及技术规范为了规范生产现场设备设施颜色标识及技术要求,根据GB2893-2008《安全色》、GB4053-2009《固定式钢梯及平台安全要求》、GB7231-2003《工业管道的基本识别色、识别符号和安全标识》等标准,制订本规范。
1.道路交通设施1.1 防护栏杆、隔离墩1.2使用范围:厂区道路所使用防护栏杆、隔离墩及变压器防护栏等固定禁止标志。
1.3颜色要求:防护栏杆为红色与白色相间隔的条纹,两色宽度相等,一般防护栏两色宽度应在100mm-200mm(较小的面积上,其宽度可适当缩小),如图1;隔离墩两色宽度应在200mm以上,一个范围或物体上每种颜色不应少于两条。
图1 防护栏杆2.防护罩2.1 使用范围:电机联轴器防护罩、传动部位防护罩等防护设施。
2.2颜色要求:视护罩类型选择黄色或黑黄相间。
黑黄相间两色宽度应相等,与水平面成45°角(在设备上其倾斜方向应以设备的中心为轴线对称方向),两色宽度一般为100-200mm,可根据机器大小和安全标志的位置的不同,可采用不同的宽度,在较小的面积上其宽度要适当的缩小,原则上一个范围或平面内每种颜色不应少于三条。
如图2。
图2防护罩黑黄相间警示色3、防护栏3.1 使用范围:各种设备、平台护栏。
3.2颜色要求:防护栏采用黑黄相间警示色,两色宽度相等,一般防护栏两色宽度应在100mm-200mm(较小的面积上,其宽度可适当缩小),原则上1 米内每种颜色不应少于三条。
如图3。
图3设备、平台护栏警示色3.3 安全技术要求(如图4)图4 防护栏示意图3.3.1 栏杆高度当平台、通道及作业场所距基准面高度小于2m时,防护栏杆高度应不低于900mm。
当距基准面高度大于等于2m并小于20m的平台、通道及作业场所的防护栏杆高度应不低于1050mm。
在距基准面高度不小于20m的平台、通道及作业场所的防护栏杆高度应不低于1200mm。
3.3.2扶手扶手宜采用钢管,外径应不小于30mm,不大于50mm。
设备采购通用技术规格设备色彩及标识要求2020年12月1范围本规范规定了动力总成车间生产线设备、设施色彩及标识要求。
本标准适用于动力总成车间加工线、装配线、试验线、涂装线设备,以及相关配套设施的颜色规定。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
风是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB 2893-2008 安全色GB 2894-2008 安全标志GB 7231-2003 工业管道的基本识别色、识别符号和安全标识3技术要求3.1一般要求3.1.1本标准中的颜色均基于德国RAL标准色卡,色差不大于6。
3.1.2镀锌、不锈钢或铝制材料元件应为本色,但对有安全要求的需按本标准涂色或标签。
3.1.3对于本规范中未提及的,无安全要求的,默认为浅灰色RAL7035。
3.2安全色要求3.2.1安全色应符合GB 2893-2008标准要求,主要应用场合及举例见下表1。
表1 安全色应用场合及举例3.2.2对比色3.2.2.1安全色与对比色同时使用时,应遵循GB 2893-2008标准,按表2搭配使用。
表2 安全色和对比色3.3设备色彩要求3.3.1总体要求1)设备主体颜色采用浅灰色,代码为RAL7035,包括设备上的各种集成体,如操作面板、电控柜、各种容器等。
2)有安全要求的移动部件颜色采用绿黄色,代码为RAL 1018。
3)设备防护网格颜色采用交通黑,代码为RAL 9017。
3.3.2机加车间设备机加车间加工设备主体色为浅灰色,代码为RAL7035。
允许采用复色,在适当部位可以施以红色或黄色表明其特殊作用,如门采用宝石红,代码为RAL 3003;机床的移动单位端子及安全挡板、料斗用绿黄色RAL 1018, 起到警戒作用;底座采用鼠灰色,代码为RAL 7005。
3.3.3装配车间设备装配车间,包括装配、热试、涂装和后装线,流水线主体设备采用浅灰色,代码为RAL7035,装配托盘采用原色。
生产车间现场标识生产车间现场标识是指在生产车间中使用的各种标识物,用于指示、警示、提醒和标识各种设备、区域和工作流程。
这些标识能够匡助工作人员更好地了解和遵守安全规定,提高生产效率,并确保生产过程的顺利进行。
下面将详细介绍生产车间现场标识的种类、设计要求和使用方法。
一、生产车间现场标识的种类1. 安全标识:用于提醒工作人员注意安全事项,例如禁止吸烟、戴防护眼镜等。
这些标识通常采用醒目的颜色和图形,以便工作人员能够迅速识别和理解。
2. 设备标识:用于标识各种设备的功能、操作方法和注意事项。
例如,标识机器的开关位置、紧急住手按钮等。
这些标识应该清晰易懂,方便工作人员正确操作设备。
3. 区域标识:用于标识不同区域的用途和限制。
例如,标识危(wei)险区域、储存区、通道等。
这些标识应该明确区分不同的区域,避免混淆和错误进入。
4. 流程标识:用于标识生产流程的各个环节和步骤。
例如,标识原料投入口、加工工序、成品出口等。
这些标识应该与实际生产流程相符,方便工作人员按照流程操作。
二、生产车间现场标识的设计要求1. 颜色选择:标识的颜色应该醒目易识,符合国家标准和行业规定。
普通来说,红色表示禁止、危(wei)险或者警示,黄色表示警告或者注意,绿色表示安全或者正常,蓝色表示指示或者信息。
2. 图形设计:标识的图形应该简洁明了,能够迅速传达信息。
图形应该与标识的用途相符,避免产生歧义。
同时,图形的大小和比例也需要考虑,以便在远处也能清晰可见。
3. 文字说明:如果标识需要文字说明,文字应该简洁明了,字体要清晰易读。
文字的大小和颜色应该与标识的背景相对照,以便工作人员能够迅速阅读和理解。
4. 材料选择:标识的材料应该具有耐用、防水、耐高温等特性,以适应生产车间的恶劣环境。
常用的材料有塑料、金属和反光材料等。
三、生产车间现场标识的使用方法1. 合理布局:标识应该根据实际需要合理布置,避免混乱和遮挡。
标识的位置应该容易被工作人员看到,避免造成误操作或者危(wei)险。
. . .生产现场设备设施颜色标识及技术规范为了规范生产现场设备设施颜色标识及技术要求,根据GB2893-2008 《安全色》、GB4053-2009 《固定式钢梯及平台安全要求》、GB7231-2003 《工业管道的基本识别色、识别符号和安全标识》等标准,制订本规范。
1.道路交通设施1.1 防护栏杆、隔离墩1.2 使用范围:厂区道路所使用防护栏杆、隔离墩及变压器防护栏等固定禁止标志。
1.3 颜色要求:防护栏杆为红色与白色相间隔的条纹,两色宽度相等,一般防护栏两色宽度应在100mm-200mm (较小的面积上,其宽度可适当缩小),如图 1;隔离墩两色宽度应在200mm 以上,一个范围或物体上每种颜色不应少于两条。
图 1 防护栏杆2.防护罩2.1 使用范围:电机联轴器防护罩、传动部位防护罩等防护设施。
2.2 颜色要求:视护罩类型选择黄色或黑黄相间。
黑黄相间两色宽度应相等,与水平面成 45 °角(在设备上其倾斜方向应以设备的中心为轴线对称方向),两色宽度一般为 100-200mm ,可根据机器大小和安全标志的位置的不同,可采用不同的宽度,在较小的面积上其宽度要适当的缩小,原则上一个范围或平面内每种颜色不应少于三条。
如图2。
图 2 防护罩黑黄相间警示色3、防护栏3.1 使用范围:各种设备、平台护栏。
3.2 颜色要求:防护栏采用黑黄相间警示色,两色宽度相等,一般防护栏两色宽度应在100mm-200mm (较小的面积上,其宽度可适当缩小),原则上 1 米内每种颜色不应少于三条。
如图3。
图 3 设备、平台护栏警示色3.3 安全技术要求(如图4)图 4 防护栏示意图3.3.1 栏杆高度当平台、通道及作业场所距基准面高度小于2m 时,防护栏杆高度应不低于900mm 。
当距基准面高度大于等于2m 并小于 20m 的平台、通道及作业场所的防护栏杆高度应不低于1050mm 。
在距基准面高度不小于20m 的平台、通道及作业场所的防护栏杆高度应不低于 1200mm 。
3.3.2 扶手扶手宜采用钢管,外径应不小于30mm ,不大于 50mm 。
若采用非圆形截面扶手,截面外接圆直径应不大于57mm ,圆角半径不小于3mm 。
3.3.3 中间栏杆在扶手和踢脚板之间,应至少设置一道中间栏杆。
中间栏杆宜采用不小25mm× 4mm 扁钢或直径 16mm 的圆钢。
中间栏杆与上、下方构件的空隙间距不大于500mm 。
3.3.4 立柱防护栏杆端部应设置立柱或确保与建筑物或其他固定结构牢固连接,立柱间距应不大于 1000mm 。
立柱宜采用不小于50mm×5 0mm× 4mm 角钢或外径30mm~50mm 钢管。
3.3.5 踢脚板踢脚板顶部在平台地面之上高度应不小于100mm ,其底部距地面应不大于10mm 。
踢脚板宜采用不小于100mm×2mm 的钢板制造。
4、固定式钢斜梯4.1 使用范围:生产现场各种斜梯4.2 颜色要求:4.2.1 钢斜梯第一级和最后一级踏板前沿应当为黄黑相间隔的条纹,两色宽度相等,两色宽度可结合梯台宽度调整,原则上单节梯台平面内每种颜色不应少于两条。
如图 5。
图 5 第一级和最后一级踏板警示色4.2.2 钢斜梯护手、栏杆、立柱颜色参考防护栏颜色要求。
4.3.1 钢斜梯倾角固定式钢斜梯与水平面的倾角应在30°~75°范围内,优选倾角为30°~35°。
偶尔性进入的最大倾角宜为42 °。
经常性双向通行的最大倾角应为38°。
4.3.2 梯高梯高宜不大于 5m ,大于 5m 时宜设梯间平台(休息平台),分段设梯。
4.3.3 内侧净宽度斜梯内侧净宽度:单向通行的净宽度宜为600mm ,经常性单向通行及偶尔双向通行净宽度宜为800mm ,经常性双向通行净宽度宜为1000mm 。
斜梯内侧净宽度应不小于450mm ,宜不大于 1100mm 。
4.3.4 踏板:踏板的前后深度应不小于80mm 。
图 6 固定式钢斜梯示意图1——踏板2——梯梁3——中间栏杆 4 ——立柱5——扶手H——梯高L——梯跨h 1——栏杆高h2——扶手高 a ——梯子倾角. . .r——踏板高g ——踏板宽4.3.5 扶手扶手宜为外径 30mm~50mm ,厚壁不小于 2.5mm 的圆形钢材。
对于非圆形钢材的扶手,其周长应为 100mm~160mm 。
非圆形截面外接圆直径应不大于57mm支撑扶手的立柱宜采用截面不小于40mm ×40mm ×40mm 角钢或外径为30mm~50mm 的管材。
从第一级踏板开始设置,间距不宜小于1000mm 。
中间栏杆采用直径不小于16mm 圆钢或 30mm ×4mm 扁钢,固定在立柱中部5.设备设施防护网5.1 使用范围:生产现场设备设施安全防护网5.2 颜色要求:防护网警示颜色为黄色。
如图7。
5.3 安全技术要求:防护网高度不低于 1.7m ,底部距离基准面< 76mm ,防护网安装的安全距离(防护网外缘到设备运行区域的距离,下同)≥ 460mm,网眼开口尺寸<47mm ;安装位置受限时,可按以下标准安装:安全距离≥135mm,网眼开口尺寸< 20mm 。
. . .6.生产设备6.1 使用范围:各车间生产设备6.2 颜色要求:为规范各车间生产设备的颜色统一,应保持出厂时的颜色。
如图 8。
图 8 电机、电机减速机颜色7、安全通道7.1 使用范围:选厂车间、采区等生产现场。
7.2 颜色要求:选厂安全通道地面为草绿色,安全通道两侧边界刷100mm 黄色漆条。
7.3 安全技术要求:安全通道宽度不小于800mm 。
8、工业管道8.1 使用范围:生产现场非地下埋没的气体和液体的输送管道。
8.2 颜色要求根据管道内物质的一般性能,分为八类(表1),并相应规定了八种基本识别色和相应的颜色标准编号见下表。
表 1 八种基本识别色和色样及颜色标准编号. . .工业管道的基本识别色标识方法,使用方法应从以下二种方法中选择。
a)管道全长上颜色标识;b)在管道上以宽为 150mm 的色环标识;一般情况下要求车间管道尽量使用全长标识;在全长标识不能实现的情况下可以使用色环标识。
两个色环标识之间的最小距离应为10m 。
色环标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
8.3 标识8.3.1 识别符号(如图9)工业管道的识别符号由物质名称和流向组成,其标识应符合下列要求:1)物质名称的标识(表2):如水、硫酸、矿浆、粉尘等2)物质流向的标识:工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示。
3)物质名称的最小字体和箭头的最小外形尺寸应以能清楚观察识别符号来确定。
4)表示场所:基本识别色的标识上或附近。
管径特细管道可制作标牌悬挂. . .于管路上。
图 9 识别符合表 2 管道介质标识颜色标准管道介质标识颜色水绿底白字水蒸气红底白字中国空气灰底白字GB7231-2003气体黄底黑字标准酸或碱紫底白字可燃液体棕底白字其它液体黑底黄字氧淡蓝白字8.3.2 危险标识(如图10)8.3.2.1 适用范围:管道内的物质,凡属于 GB13690 所列的危险化学品,其管道应设置危险标识。
8.3.2.2 表示方法:在管道上涂150mm 宽黄色,在黄色两侧各涂25mm 宽. . .黑色的色环或色带,安全色范围应符合 GB2893 的规定。
8.3.2.3 表示场所:基本识别色的标识上或附近。
图 10 危险标识8.4 其他管路8.4.1 对于采暖管路及暖气片一律涂刷银漆,不注字。
8.4.2 通风管道(塑料管除外)一律涂灰色 ;除尘管路全涂颜色为中绿灰色或色环为橄榄绿。
8.4.3 对于不锈钢管、塑料管,均不涂色。
8.4.4 对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色。
8.5.5 对于保温涂沥青的防腐管道,均不涂色。
