设施设备标识形象规范手册

变电站设备标志、标识要求1、设备应标明标志及颜色，站内安全设施标志规范按《电力生产企业安全设施规范手册》执行。

1.1使用耐用型编号牌,断路器、隔离开关及其它设备标志用白底红字，接地刀闸用白底黑字。

1.2主变压器、站用变本体具有明显编号标志，本体颜色宜为珍珠白。

1.3主变冷却器及冷却风机应标明编号。

1.4断路器应有明显的调度双重编号。

1.5断路器位置指示器的箭头一律涂红漆，开关位置的"合位"用红色：’分位"用绿色。

1.6隔离开关（在操作把手明显处）应有调度编号，并在操作把手向上涂刷300毫米高度的红漆,并具有方向标志。

1.7接地刀闸在操作把手向上涂刷300毫米高度的黑漆，并具有方向标志。

1.8避雷器、电压互感器应标明调度双重编号。

1.9-次端子箱、机构箱应有明显的调度双重编号牌，室内外交、直流配电箱、照明电源箱应有明显的名称标志牌。

1.10装有固定围栏的设备围栏上悬挂明显的双重编号及安全标示牌。

1.11电力电缆的端头应标明相位。

1.12独立避雷针应有编号。

1.13室外高压母线两端具有明显的调度双重编号及相位标志。

1.14配电盘上负荷开关底部应标有馈线名称。

1.15配电盘正、反面顶部应有运行编号及名称（控制盘写电压等级），1.16控制盘和配电盘上的模拟线应按电压等级涂不同颜色。

电压由高低应按朱红、鲜黄、绛红、深蓝顺序（110kV、35kV、10kV、6kV）1.17各种表计、压板和按钮、切换开关等，应在标签框内标明名称。

交、直流保险还应标明回路名称、规格、容量。

1.18控制盘、保护盘、背面元件应有元件编号及与图纸对应的名称。

交直流盘后刀闸及保险应有编号及名称。

1.19二次电缆应有编号牌，编号牌应包括与图纸对应的编号名称，规范及电缆走向，电缆夹层内电缆引下处应标明屏柜编号。

1.20变电站同一类设备相序标志位置应统。

1.21爬梯遮栏:禁止攀登的架构爬梯上，其下边缘距地面大于等于1500毫米，框架与钢网应焊接牢固，防护门框应涂红漆。

企业形象视觉识别规范手册 (1)企业形象视觉识别规范手册一、基础系统一）企业标志是企业形象的核心要素，必须在任何情况下规范使用和统一解释。

为了保证标志的清晰识别，必须执行最小使用规范。

1.标志（最大―无限，最小―8MM）___的标志为外形方正（正方形），由英文字母“CSCEC”按照严格的比例关系组成。

2.标志制作规范：1）最细笔划（竖）同最粗笔划（横）的比例为1：3.2）在标准线格内，标志CSCEC的宽和高各为24A。

3.标志的不可侵犯范围：为保证标志的正确识别不被干扰，任何文字或图形不得进入标志不可侵犯范围（不可侵犯范围为0.2A）。

4.标志负形使用规范标志烫金、烫银使用规范（两种规范可以互换）二）标准字为保证企业名称标准中、英文字的准确性，在任何情况下都必须严格按照制作规范执行。

1.全称要使用___为总公司书写的专用字体。

2.总公司所属各企业的标准名称一律使用黑体字。

3.中、英文组合时，以中文尺寸为准（同宽），英文字母和词语间的距离可适当调节，并可使用缩写。

只有在特例时使用专用简体字体。

三）辅助图形辅助图形是对标志内涵及应用的一种丰富与延展。

辅助图形以方形标志的立体形态为创意原点，构成指向上端的箭头，象征___积极进取和敢于争先的企业精神。

辅助图形的左右两种方向可根据不同需要合理扩展使用。

四）标准组合（标志与文字的组合规范）标志与中英文全称的组合规范（___）注：___的标准组合只能固定使用，总公司下属机构均应按照上述规范相应更换其企业或机构名称。

标志与中文全称组合规范：标志与标准英文组合规范二、应用系统一）工地大门工地大门分为无门楼式和门楼式两种形式，各单位可自行选用。

1.无门楼式：在施工现场，一般采取无门楼式大门。

A、材质：大门为金属管焊制或为薄铁板。

B、规格：大门形式为对开门或四开门。

总宽度为6-8米；高度为2米；每扇门为3×2或2×2米（宽×高）。

C、色彩：大门颜色为白色或不锈钢本色。

设施设备标识形象规范手册为了统一设施设备标识的形象，提高标识的可读性和识别度，制定以下规范手册：1. 设施设备标识的设计原则：（1）简洁明了，易于理解和识别；（2）符合设施实际功能和使用要求；（3）统一规范的设计风格和颜色。

2. 设施设备标识的内容要求：（1）标识名称清晰明了，字体大小适中；（2）标识内容要符合相关规定，信息准确；（3）标识颜色应当与标准对应。

3. 设施设备标识的位置规定：（1）标识应当放置在容易被发现和使用的位置；（2）标识应当远离易受破坏的地方；（3）标识应当保持清晰可见，不被遮挡。

4. 设施设备标识的制作材料和工艺：（1）选用防水、耐候、防腐蚀的材料；（2）采用耐用的印刷技术；（3）保持标识的光亮、清晰。

5. 设施设备标识的维护管理：（1）定期巡检设施设备标识，保持干净、整洁；（2）清除有害污染物质，及时更换破损标识；（3）及时更新标识内容，保持信息的准确性。

以上规范手册经制定，将严格执行。

希望各相关单位认真贯彻执行，确保设施设备标识的形象规范，为人们提供便捷的使用体验。

设施设备标识形象规范手册的制定旨在加强对设施设备标识的管理，并规范标识的设计、制作、安装和维护，以确保设施设备标识的可读性和可识别性，提高设施设备的使用效率和安全性。

为了有效执行这一规范手册，各相关单位应当严格遵守以下内容：1. 设施设备标识的设计与制作（1）设施设备标识的设计应当遵循简洁明了的原则，避免过多的装饰和复杂的图案，以便于用户快速理解和识别。

标识的内容要符合实际功能和使用要求，字体大小适中，清晰易读。

标识颜色应当统一规范，符合相关标准，以便于区分不同设施设备的功能和用途。

（2）设施设备标识的制作材料应当选用防水、耐候、防腐蚀的材料，采用耐用的印刷技术，保持标识的光亮、清晰。

标识的材料和颜色应当经过严格的筛选和测试，确保其在不同环境条件下都能保持良好的可见性和耐久性。

2. 设施设备标识的位置设置（1）设施设备标识应当放置在容易被发现和使用的位置，以方便用户快速找到所需设施设备。

电力管道设备标识标牌规范1.引言电力管道设备标识标牌是为了保障电力管道设备的安全运行和维护管理而制定的。

标牌的规范化使用可以提高电力管道设备的运行效率，降低事故风险，便于操作人员和维护人员对设备的识别和定位。

本文档旨在规范电力管道设备标识标牌的设计、安装和维护，确保其功能的有效发挥。

2.标牌设计要求2.1 标牌内容电力管道设备标识标牌应包括以下内容：•设备名称：清晰明确的设备名称。

•设备编号：标识该设备的唯一编号，便于查找和管理。

•设备功能：简明扼要描述该设备的功能和用途。

•安全警示信息：如高压、高温、易燃等关键安全提示。

•维护人员联系方式：维护人员的姓名和电话。

2.2 标牌材质标牌应使用防腐、耐磨、耐候的材质制作，以确保标牌的使用寿命和可视性。

2.3 标牌尺寸标牌的尺寸应根据设备的位置和环境进行合理确定，以便于操作人员和维护人员迅速识别。

3.标牌安装要求3.1 安装位置标牌应安装在设备显眼位置，避免被遮挡或阻挡。

对于设备较多的区域，标牌应按照一定的规则进行布置，方便查找和辨识。

3.2 安装方式标牌可以使用螺丝固定，也可以使用胶水粘贴，以确保标牌牢固可靠。

3.3 安装高度标牌的安装高度应根据实际情况确定，一般应安装在人眼可达范围内。

4.标牌维护管理4.1 定期检查应定期对标牌进行检查，发现标牌受损、模糊或缺失时，及时修复或更换。

4.2 清洁保养标牌需要定期清洁保养，以保持清晰明了的字迹和图案，避免被污垢覆盖影响可视性。

4.3 记录管理对于大规模的电力管道设备标识标牌系统，应建立相应的记录管理系统，包括标牌的位置、编号、安装时间和维护记录等，以便查询和管理。

5.总结通过对电力管道设备标识标牌规范的设计、安装和维护要求的详细说明，可以保证标牌的使用效果和寿命，在电力管道设备的运行和维护过程中发挥积极作用。

标牌的规范化使用可以提高安全性和工作效率，减少操作人员和维护人员的工作负担，降低事故风险，提高电力管道设备的整体管理水平。

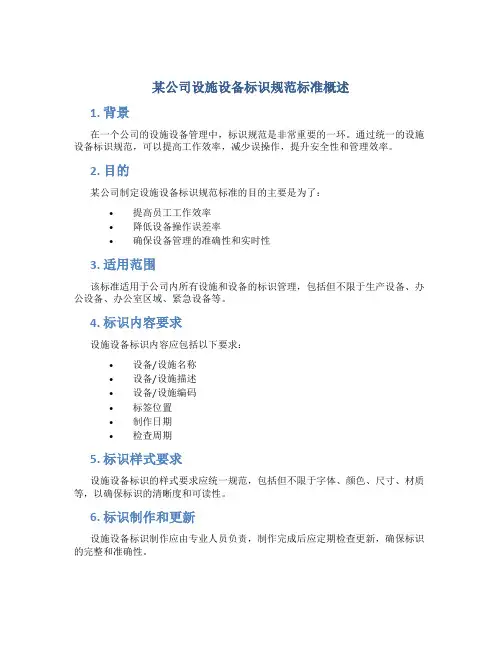

某公司设施设备标识规范标准概述
1. 背景
在一个公司的设施设备管理中，标识规范是非常重要的一环。

通过统一的设施设备标识规范，可以提高工作效率，减少误操作，提升安全性和管理效率。

2. 目的
某公司制定设施设备标识规范标准的目的主要是为了：
•提高员工工作效率
•降低设备操作误差率
•确保设备管理的准确性和实时性
3. 适用范围
该标准适用于公司内所有设施和设备的标识管理，包括但不限于生产设备、办公设备、办公室区域、紧急设备等。

4. 标识内容要求
设施设备标识内容应包括以下要求：
•设备/设施名称
•设备/设施描述
•设备/设施编码
•标签位置
•制作日期
•检查周期
5. 标识样式要求
设施设备标识的样式要求应统一规范，包括但不限于字体、颜色、尺寸、材质等，以确保标识的清晰度和可读性。

6. 标识制作和更新
设施设备标识制作应由专业人员负责，制作完成后应定期检查更新，确保标识的完整和准确性。

7. 标识摆放位置
标识应摆放在设备或设施的显眼位置，易于员工查看和识别。

8. 培训和宣传
公司应对员工进行设施设备标识规范的培训，确保员工理解标识的重要性并正确使用。

9. 监督和检查
公司应建立监督检查机制，定期检查设施设备标识的执行情况，并及时纠正各种问题。

结语
某公司设施设备标识规范标准的建立和执行，不仅可以提高公司管理效率和工作效率，还可以减少潜在的安全风险和误操作，是一项非常重要的管理工作。

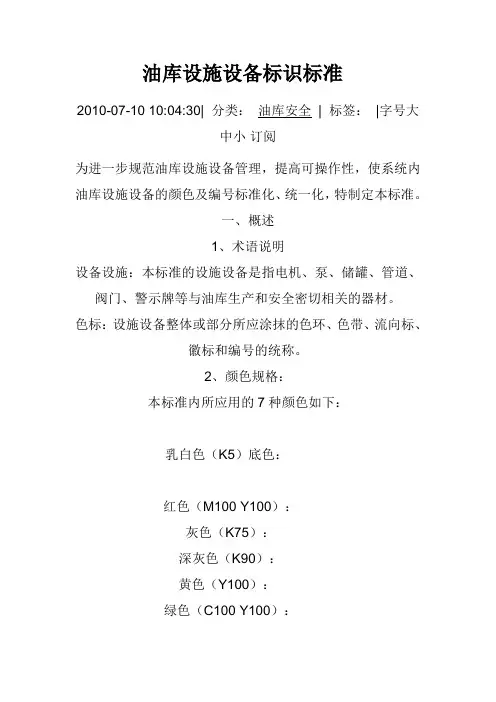

油库设施设备标识标准2010-07-10 10:04:30| 分类：油库安全| 标签：|字号大中小订阅为进一步规范油库设施设备管理，提高可操作性，使系统内油库设施设备的颜色及编号标准化、统一化，特制定本标准。

一、概述1、术语说明设备设施：本标准的设施设备是指电机、泵、储罐、管道、阀门、警示牌等与油库生产和安全密切相关的器材。

色标：设施设备整体或部分所应涂抹的色环、色带、流向标、徽标和编号的统称。

2、颜色规格：本标准内所应用的7种颜色如下：乳白色（K5）底色：红色（M100 Y100）：灰色（K75）：深灰色（K90）：黄色（Y100）：绿色（C100 Y100）：黑色（K100）：二、颜色应用：油品专用色：汽油—红色柴油—灰色煤油—黄色润滑油—深灰色通用规定主体色（或称底色）：除特别说明的情况外，油库内各接卸、付油、扫仓、储油设备设施及其附件的主体色为乳白色，包括储油罐、室外输油管线、栈桥、真空系统设备、配电防护网等。

储运设施设备色标颜色：汽油、柴油、煤油储运设施设备色标颜色同相应油品专用色，包括油罐色环、阀门手轮、室外输油管道色环和流向标、油泵房内电力控制开关按钮等；油泵房内输油管线整体颜色同相应油品颜色，流向标为乳白色，无色环。

润滑油系统——油罐色环和阀门手轮为深灰色；——输油管线无色环和流向标。

室外有保温层的管线整体为保温层本色，无保温层的管线整体为乳白色；泵房内管线整体为深灰色。

——同一管线上阀门及电力控制开关应设置统一的润滑油品种标牌，以便操作。

消防设施设备色标颜色：消防清水系统和备用泵系统—绿色，包括清水泵、备用泵、清水管线、备用泵管线、阀门手轮、消防水栓等。

消防泡沫系统—红色，包括泡沫泵、管线、阀门手轮、泡沫栓、泡沫罐、泡沫产生器等。

其它消防设备器材—红色，包括消防沙箱、水桶、移动消防炮本体等。

特别说明：保留本色的设备包括输油泵、电机、鹤管、埋地电缆的地上部分、消防座机、配电柜。

阀门—油库内应用的所有阀门本体（或称阀体）均应采用黑色；规格、公称压力的凸出标志采用红色；手轮开关方向箭头采用乳白色。

施工现场安全防护和标识范本在施工现场，安全防护和标识是确保工人和来访者健康与安全的重要措施。

合理的安全防护和标识不仅可以预防事故的发生，还可以提高工作效率。

下面是一份施工现场安全防护和标识范本，内容包括施工现场常见的安全防护设施和需要标识的区域，供参考。

一、安全防护设施1. 安全帽区：施工现场进入区域必须佩戴安全帽，安全帽区域应有明显的标识和指示牌。

注明“安全帽区”、“佩戴安全帽”。

2. 安全防护网：在高处施工区域悬挂安全防护网，防止物体坠落。

网上应标识“安全防护网”、“禁止进入”。

3. 手套箱：在需要使用手套的区域配备手套箱，手套箱上应标识“手套箱”、“佩戴手套”，保持手套的清洁和安全。

4. 安全鞋标识：在需要佩戴安全鞋的区域设置标识牌，注明“安全鞋区”，提醒工人正确佩戴安全鞋。

5. 安全绳索：在高空施工的区域设置安全绳索，工人必须佩戴安全带，将安全带锁在安全绳索上。

6. 导向标识：在复杂的施工现场设置导向标识，指示人员正确的通行方向，避免迷路和发生意外。

7. 灭火器：在易燃易爆区域和重要的设备附近设置灭火器，并标明灭火器的位置和使用方法。

8. 紧急电话：在施工现场设置紧急电话，标明电话号码和使用场合，并配备急救箱，以便紧急情况下进行急救。

二、标识范围1. 高度警示标志：在高空作业的区域设置高度警示标志，提醒人员注意自身安全。

标识上应注明“高度警示”、“谨防坠物”。

2. 禁止入内警示标志：在危险区域设置禁止入内警示标志，禁止未经许可的人员进入。

标识上应注明“禁止入内”、“危险区域”。

3. 施工标识：在施工区域设置施工标识，提醒人员注意施工现场的存在，并做好防护措施。

标识上应注明“施工区域”、“注意施工”。

4. 安全通道标识：在施工现场设置安全通道标识，保证人员紧急疏散和逃生的通道畅通。

5. 消防通道标识：在施工区域设置消防通道标识，确保消防车辆能够畅通无阻地进入。

6. 电源开关标识：在电源开关附近设置标识，提醒人员注意电源开关的位置和操作方法。

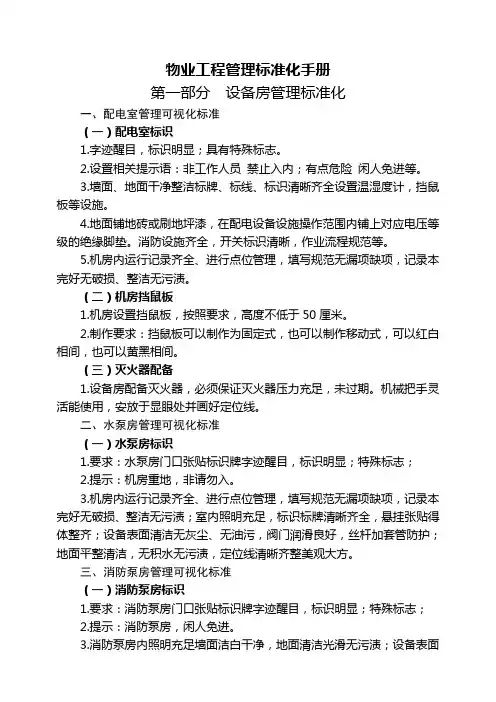

物业工程管理标准化手册第一部分设备房管理标准化一、配电室管理可视化标准（一）配电室标识1.字迹醒目，标识明显；具有特殊标志。

2.设置相关提示语：非工作人员禁止入内；有点危险闲人免进等。

3.墙面、地面干净整洁标牌、标线、标识清晰齐全设置温湿度计，挡鼠板等设施。

4.地面铺地砖或刷地坪漆，在配电设备设施操作范围内铺上对应电压等级的绝缘脚垫。

消防设施齐全，开关标识清晰，作业流程规范等。

5.机房内运行记录齐全、进行点位管理，填写规范无漏项缺项，记录本完好无破损、整洁无污渍。

（二）机房挡鼠板1.机房设置挡鼠板，按照要求，高度不低于50厘米。

2.制作要求：挡鼠板可以制作为固定式，也可以制作移动式，可以红白相间，也可以黄黑相间。

（三）灭火器配备1.设备房配备灭火器，必须保证灭火器压力充足，未过期。

机械把手灵活能使用，安放于显眼处并画好定位线。

二、水泵房管理可视化标准（一）水泵房标识1.要求：水泵房门口张贴标识牌字迹醒目，标识明显；特殊标志；2.提示：机房重地，非请勿入。

3.机房内运行记录齐全、进行点位管理，填写规范无漏项缺项，记录本完好无破损、整洁无污渍；室内照明充足，标识标牌清晰齐全，悬挂张贴得体整齐；设备表面清洁无灰尘、无油污，阀门润滑良好，丝杆加套管防护；地面平整清洁，无积水无污渍，定位线清晰齐整美观大方。

三、消防泵房管理可视化标准（一）消防泵房标识1.要求：消防泵房门口张贴标识牌字迹醒目，标识明显；特殊标志；2.提示：消防泵房，闲人免进。

3.消防泵房内照明充足墙面洁白干净，地面清洁光滑无污渍；设备表面干净无油污，警示色清晰分明；室内排水沟清洁无垃圾，水篦子安装牢固；设备标识牌齐全，管道走向标识明确；各阀门润滑良好加套管防护，螺栓进行刷漆防锈保养。

4.各管道阀门均应有醒目状态标识；阀门状态标识固定悬挂平稳可靠，表面无污渍；标识信息清晰便于内部工作人员以及相关外来单位参观人员识别。

5.微型消防站要设专人进行管理，站内配置齐全有效，物品摆放整齐有序、清洁；各消防用具功能正常无损坏，方便拿取使用。

设备标志牌管理办法二00二年八月十九日设备标志牌管理办法1 范围本办法规定了设备标志牌管理职能与分工、制作、安装标准与要求、实施与监督检查。

本办法适用于我厂设备标志牌的全过程管理工作。

2 引用标准下列标准所包含的条文，通过在本办法引用而构成本办法的条文。

在办法出版时，所示版本均为有效。

所有标准都会被修订，使用本管理办法的各方应探讨使用下列标准最新版本的可能性。

《电力生产企业安全设施规范手册》部颁(试行) 1998-05《电力工程电气设计手册》部颁1999-05《火力发电厂保温油漆设计规程》DL/T5027-19973 术语3.1 设备标志牌设备标志牌是指表征设备、设施的名称、编号、方向等的一切标识或警示牌，包括设备牌（是指单台设备标志牌）、阀门牌、表计牌、电缆牌、转向牌、号头、介质流向、色环、按钮牌、开关牌、门牌（如：400V开关室门牌等）、场所牌、安全牌等。

4 责任与权限4.1 责任4.1.1 生技部的责任4.1.1.1 生技部是设备标志牌的归口管理部门；4.1.1.2 负责对设备标志牌损坏及丢失的检查、监督、鉴定、考核工作。

4.1.2 安监部的责任4.1.2.1 负责指导或提供设备标志牌、安全标志牌等的样本；4.1.2.2 负责对设备标志牌损坏及丢失的检查、监督工作。

4.1.3 运行部门的责任4.1.3.1负责标志牌的正常运行管理；4.1.3.2标志牌损坏或丢失后，负责填写缺陷、联系维护部门及时安装标志牌；4.1.3.3负责标志牌安装后的质量验收；负责阀门牌的名称统计和编号统计；4.1.3.4负责审核维护部门安装的设备标志牌名称的正确性；4.1.3.5负责所有一次管路的介质流向标志、色环标志的提出、安装、维护等。

4.1.4 维护部门的责任4.1.4.1负责按规定提报所有设备标志牌（介质流向和色环除外）的定货计划及标志牌到货后的验收、领用、安装工作；负责所有异动设备（包括阀门）的标志牌的提报、KKS编号、安装与维护；4.1.4.2建立健全所属设备标志牌的台帐（按附表）；4.1.4.3在设备检修期间，负责有关标志牌的拆除和妥善保管，修后负责标志牌及时恢复，工作票结束时，标志牌要一并验收后向运行部门交接。

保利物业江苏公司品牌VI规范手册管理办法第一章总则第一条为有效推动企业品牌理念的落地，规范企业理念和企业VI的传播与应用，维护企业和品牌的统一形象，特制定本管理办法。

第二条《保利物业集团视觉识别管理手册》（以下简称“VI手册”），是保利物业管理有限公司（以下简称“保利物业”）CIS识别系统的重要构成部分，包括基础部分和应用部分，由集团品牌推广中心编制，经集团批准发布执行，适用于公司及下属子（分）公司、事业部。

未经集团书面批准，任何部门不得对（手册）内容进行变更、修改。

第三条为科学、规范、高效使用保利物业VI手册，增强凝聚力，树立良好的企业形象，特制定本办法。

第四条本办法适用于保利物业江苏分公司各部，各中心。

第五条 VI手册应用部分包括：基础要素系统修改、基础要素系统、办公环境系统、员工制服系统、企业旗帜系统、环境应用系统、环境应用系统。

第二章职责与权限第六条保利物业集团品牌推广中心负责VI手册的审定、修订。

第七条公司品牌经营部负责VI物料的设计、审核。

第八条公司各项目兼职品牌经营专员负责管理VI手册，应用过程中的管理、指导、审核、检查与考核；全体员工必须严格执行VI手册的有关规定。

第三章发布与保管第九条集团VI手册由品牌经营部统一下发，各部、各中心按管理制度管理。

第十条 VI手册是集团专有知识产权，各部门应妥善保管和使用，并履行保密责任和义务，未经批准，不得复印、拍摄、外传、转借或提供电子版本；不准出现缺页、非正常破损或丢失；不准随意涂改和变更。

第十一条公司各部、各中心应分层次组织内部员工培训，提高全体员工对保利物业VI手册的认识，掌握相关内容和规定，确保VI手册严格、规范使用。

第四章使用规范第十二条 VI手册是保利物业识别系统的标准文件，是公众和员工对其有效识别的依据，品牌经营部在经营活动中涉及表现保利物业形象时，必须严格以VI手册为标准，保证保利物业视觉形象的完整统一。

具体执行中如遇VI手册未涉及的部分，必须报公司分管领导审批后实施。

施工环境管理一、现场项目部1.220kV及以上新建变电工程现场项目部临时建筑，宜采用组合式金属隔热夹心板屋，实用面积不小于80 m2，输电工程项目部可根据实际情况采取搭建活动板房或租赁民房打的形式，其面积满足工程管理要求，分别设有项目经理室、质安部、工程部、会议室等，其现场项目部见图C1-1~图C1-2,。

2.基本办公设备应有固定电话、电脑（包括上网设备）、打印机、复印机、传真机等，见图C1-3.3.项目部办公室应根据工程实际情况将有关工程及管理的重要内容张贴公示，主要包括工程施工进到横道图（含形象进度）、晴雨表、施工总平面布置图，项目安全生产记录牌、工程简、项目组织机构、质安网络图、治安（消防）网络图、质量安全目标、主要管理人员职责及照片等，输电工程项目部必须有路径图。

图表尺寸宜采用A1规格或800mm×600mm的尺寸。

4.办公室明亮通风良好，办公桌、文件柜摆放整齐，无灰尘积聚，办公场所墙体整洁无污染物。

5.公共卫生间保持整洁干净无异味。

6.办公场所设有环境提示标志，设有废弃物分类收集箱。

图C1-1新建变电工程现场项目部示例图（一）图C1-2新建变电工程现场项目部示例图（二）图C1-3基本办公设备示例图二、变电站施工总体形象标志变电站入口处或显眼位置张贴南方电网公司企业标志，五牌一图（工程施工牌、施工组织机构牌、安全记录牌、防火须知牌、文明施工管理牌、施工现场平面布置图），其示意图见图C2-1。

注 1.除南方电网标志和五牌一图一定设置在户外，其他内容可视现场实际设置在户外（与五牌一图排列在一起）或户内（项目部会议室）。

2.户外图牌的尺寸可根据场地视觉效果，采用A0（841mm×1189mm）或6400mm×2550mm。

户内图牌的尺寸宜采用A1规格或800mm×600mm，见图C2-2。

工程示例图见图C2-3和图C2-4。

图C2-1变电站施工总体形象标志示意图图C2-2户外图牌尺寸图C2-3工程示例图（一）图C2-4工程示例图（二）三、旗帜及旗杆1.旗帜（1）材质：纺织品。

生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。

2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。

表一八种基本识别色和色样及颜色标准编号。

3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。

(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。

(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。

(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。

B.化学分子式，如N2 、H2SO4、H2O等。

(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。

B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。

如果管道内物质的流向是双向的，则标识牌指向应作成双向的。

(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。

(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

二、依据《火力发电厂保温油漆设计规程》标准DL/T5072—1997规定：为了标志介质种类、流向和管道名称，管道必须涂以油漆。
