Moldflow模流分析实例教程Moldflow是由Autodesk公司开发的一款CAD/CAM软件，它可以分析各种注塑工艺的参数，帮助用户设计、优化和验证注塑模具、工艺、材料等，从而达到降低成本、提高生产效率和质量的目的。

本文将以一个实例为依据，介绍Moldflow的基本工作流程和操作方式。

1. 建立注塑模型首先，我们需要建立一个注塑模型。

这里以一个简单的汽车零件为例。

我们可以使用任何一款CAD软件来建模，然后将模型导入Moldflow中。

在导入模型之前，需要检查模型的缺陷、尺寸和材料属性等，确保模型符合注塑制造的要求。

在Moldflow中，模型的尺寸单位可以是毫米或英寸，也可以根据需要进行调整。

2. 定义材料属性完成模型的导入后，我们需要定义模型所用的注塑材料属性。

这些属性包括材料的熔点、热膨胀系数、热导率等。

Moldflow提供了许多预定义的材料，用户也可以自己手动定义材料属性。

在定义材料属性时，需要确保材料的属性与实际情况相符。

3. 定义注塑工艺参数接下来，我们需要定义注塑工艺的参数。

这些参数包括注塑温度、压力、速率、冷却时间等。

Moldflow提供了多种预定义的注塑工艺参数，用户也可以自己手动定义注塑工艺参数。

在定义注塑工艺参数时，需要考虑到模型的几何形状、材料的性质和注塑过程中可能出现的缺陷等因素。

4. 进行模拟分析完成注塑模型、材料属性和注塑工艺参数的定义后，我们可以进行模拟分析。

这一步可以帮助用户了解注塑模型在实际制造中的性能表现，包括可能出现的缺陷、翘曲、收缩等现象。

模拟分析也可以帮助用户优化模型的设计和注塑工艺参数，以便实现最佳生产效率和质量。

在Moldflow中，用户可以通过“可视化”、“图表”等多种方式查看模拟结果。

5. 优化模型设计和注塑工艺参数根据模拟分析的结果，用户可以优化注塑模型的设计和注塑工艺参数，以便进一步提高生产效率和质量。

优化过程可以是一个反复迭代的过程，涉及到材料选择、模型修正、注塑参数调整等多个方面。

Moldflow–基本操作Moldflow是非常流行的注塑模拟软件，它可以帮助用户分析塑料零件的注塑成型过程，从而优化设计和生产过程。

本文将介绍Moldflow的基本操作，包括软件的安装、工程建立、材料设置、网格划分、条件设置、结果分析等方面。

安装MoldflowMoldflow软件必须从Autodesk官网进行购买或试用下载。

下载完成后，按照提示进行安装，一般无需更多复杂的设置。

工程建立打开Moldflow软件后，选择“Create a new project”选项，然后选择“Injection Molding Analysis（注塑成型分析）”作为项目类型。

接着输入项目名称，选择热流道或冷却系统，再选择塑料材料和单位。

这些设置可根据具体项目而定。

材料设置在Moldflow中，重要的材料参数包括熔体流动指数（MFI）、密度、乳胶积水率等。

用户可以选择已经预设好的材料库中的材料，也可以自己添加材料并设置参数。

网格划分网格划分是Moldflow中重要的一步，它决定了注塑成型过程的精度。

在进行网格划分时，需要考虑零件的复杂程度和几何形状、注塑成型过程中的温度变化、材料流动等因素。

通常来说，网格划分的密度越大，分析结果精度越高，但也会增加计算时间和资源消耗。

用户可以根据需要进行网格密度的调整。

条件设置在进行分析前，需设置注塑成型过程中的温度、压力、注塑速率、模具温度等条件。

这些重要的条件设置会影响注塑成型的过程和结果，因此需要进行严密的分析和调整。

结果分析Moldflow分析完注塑成型过程后，会提供各种结果图表和数据报告，包括充模情况、气流情况、成型缺陷等。

用户需要根据结果尽可能地优化注塑成型过程，以达到最优的设计和生产效果。

Moldflow是一款功能强大的注塑模拟软件，在塑料零件的设计和生产领域得到了广泛的应用。

本文介绍了Moldflow的基本操作，包括软件的安装、工程建立、材料设置、网格划分、条件设置、结果分析等方面。

基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。

脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。

图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。

将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。

（2）新建工程。

启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。

在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。

此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。

图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。

选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。

选择STL文件进行导入。

选择文件“lianpen.stl”。

单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。

图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。

图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。

网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。

双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。

单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。

网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。

Moldflow的模流分析入门实例要点Moldflow是一款流行的注塑工艺分析软件，可以在产品设计阶段对注塑模具和工艺进行模拟，从而有助于优化产品设计和减少制造成本。

本文将介绍Moldflow的基本概念和流程，并演示一个简单的模流分析入门实例。

Moldflow的基本概念和流程什么是Moldflow？Moldflow是一款通过计算机模拟注塑模具和工艺的软件，可以预测零件的尺寸、热变形、缩短时间和熔融等特性，从而帮助用户优化工艺设计和改善质量。

Moldflow的工作原理和流程1.构建几何模型：首先需要将设计好的三维模型导入Moldflow中，并定义注塑件的材料和成型工艺参数。

2.网格划分：模型构建完成后，需要将它离散化成三角形网格，以便计算机进行数值模拟。

3.材料模型：材料模型是与材料性能相关的方程式、曲线及其参数。

Moldflow包含了多种材料模型，用户可以选择最适合自己项目的模型。

4.模拟运行：设置计算条件并运行模拟，在计算过程中，Moldflow会根据模型的精度和计算机性能，自动划分计算网格，利用有限元技术模拟注塑工艺的各种物理现象。

5.结果分析：模拟完成后，可以查看模拟结果，比如注射时间、注塑温度、断面压力、熔接线、应力分布等。

模流分析入门实例注塑模具设计和工艺参数的选择对注塑生产过程中产品的质量和成本产生很大的影响。

在这个入门实例中，我们将模拟一个中空塑料球的生产过程，旨在演示Moldflow的基本功能和流程。

步骤1：构建几何模型首先我们需要构建完整的几何模型，这里我们以一个中空的塑料球为例。

导入模型后，需要进行几何模型的处理，使它符合注塑制造的要求，比如需要添加浇口、排气道等。

步骤2：网格划分然后进行网格划分，即把整个模型划分成数以万计的小三角形，使得计算机能够模拟注塑过程中的各项复杂物理现象。

步骤3：材料模型选择合适的热塑性塑料材料模型，在Moldflow中有多种模型可以选择，用户需根据自己的设计要求和材料特性选择最优模型。

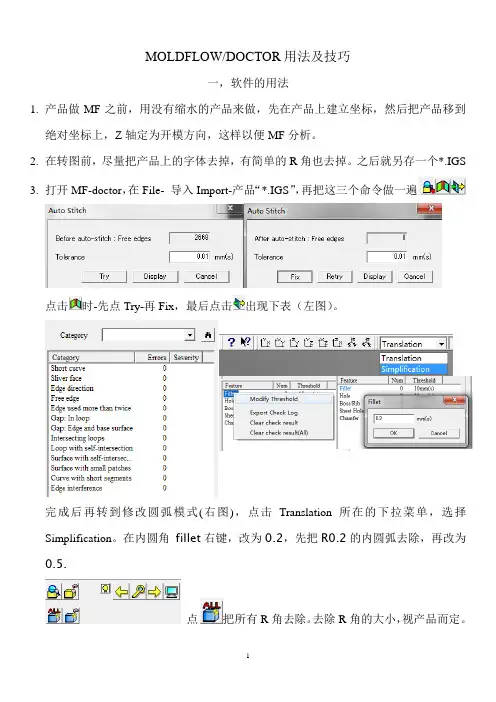

MOLDFLOW/DOCTOR用法及技巧一，软件的用法1.产品做MF之前，用没有缩水的产品来做，先在产品上建立坐标，然后把产品移到绝对坐标上，Z轴定为开模方向，这样以便MF分析。

2.在转图前，尽量把产品上的字体去掉，有简单的R角也去掉。

之后就另存一个*.IGS3.打开MF-doctor，在File- 导入Import-产品“*.IGS”，再把这三个命令做一遍点击时-先点Try-再Fix，最后点击出现下表（左图）。

完成后再转到修改圆弧模式(右图)，点击Translation所在的下拉菜单，选择Simplification。

在内圆角fillet右键，改为0.2，先把R0.2的内圆弧去除，再改为0.5.点把所有R角去除。

去除R角的大小，视产品而定。

做完这个之后，再把C角除去点把所有C角去除。

去除C角的大小，也视产品而定。

再回到translation变换，重复这三个步骤，再保存，最后导出Export导出一个*.udm文件。

4.打开Moldflow Plastics Insight 6.1，import导入-刚刚导出的文件*.udm，再选择双层面，再建立该产品的文件夹（下左图）。

进入Moldflow界面双击进行分析网格。

网格设置一般为1到1.5倍胶厚，网格分得越小分析出来结果就越催向产品实际，但分析起来就越慢，这个看产品形状大小来定。

5.对分出来的网格进行修饰。

·A.检查自由边，B.检查重叠面C修改纵横比,D检查平均胶厚。

E 把未定向的网格定取向，F检查网格属性6.网格修复工具运用这里介绍几个常用的命令：A.这个是填充网格命令，修自由边时候用。

B.（F6）这个是网格交互边命令，修纵横比时用，如右图就可以用此命令C.（F5）这个是网格合并点命令，修纵横比时用E.（F9）这个是网格插入点命令，修纵横比时用F.（F8）这个是网格区域重划命令，修纵横比时用G.这个是删除多余点命令，修纵横比时用6.1 做完以上的就点击一下，使网格全部定好取向。

基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。

脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。

图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。

将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。

（2）新建工程。

启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。

在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。

此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。

图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。

选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。

选择STL文件进行导入。

选择文件“lianpen.stl”。

单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。

图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。

图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。

网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。

双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。

单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。

网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。

第1讲Moldflow基础本讲以塑料脸盆作为入门示例，逐步详解Moldflow 软件从模型导入到查看分析结果的全过程。

通过入门示例演练操作，能够了解Moldflow的分析流程。

本讲要点Moldflow应用示例Moldflow简介Moldflow操作界面Moldflow分析流程Moldflow中文版注塑流动分析案例导航视频教程（第2版）·2·第1讲Moldflow基础1.1Moldflow应用示例下面以脸盆塑料件作为分析对象，分析其充填过程。

示例从建立分析工程开始，介绍模型前处理、分析求解、结果查看的过程。

脸盆CAD模型如图1-1所示，填充分析结果如图1-2所示。

图1-1示例零件图1-2填充分析结果※ STEP 1创建新工程启动Autodesk Moldflow Insight软件。

在工具栏上单击【新建工程】图标，系统将弹出【创建新工程】对话框，如图1-3所示。

在工程名称中输入CASE-1，指定创建位置的文件路径，单击【确定】按钮创建一个新工程。

此时在工程窗口中显示了名为“CASE-1”的工程。

图1-3【创建新工程】对话框※ STEP 2导入模型在工具栏上单击【模型导入】图标，弹出【导入】对话框，如图1-4所示。

选择文件格式类型为Stereolithograpy(*.stl)，再选择文件“脸盆.stl”，单击【打开】按钮，系统自动弹出如图1-5所示的对话框，选择网格类型为“双层面”，单位为“毫米”。

单击【确定】按钮，脸盆模型被导入，如图1-6所示。

工程管理窗口出现了“脸盆_study”案例，任务窗口中列出了默认的任务分析和初始设置，如图1-7所示。

图1-4【导入】对话框图1-5导入选项·3·Moldflow中文版注塑流动分析案例导航视频教程（第2版）·4·图1-6脸盆模型图1-7任务窗口※ STEP 3网格划分双击任务窗口中的【创建网格】图标，“工具”选项卡中将显示“生成网格”设置界面，如图1-8所示，指定全局网格边长为6，单击【立即划分网格】按钮，系统将对模型进行网格划分，网格日志中显示网格划分进度。

基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。

脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。

图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。

将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。

（2）新建工程。

启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。

在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。

此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。

图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。

选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。

选择STL文件进行导入。

选择文件“lianpen.stl”。

单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。

图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。

图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。

网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。

双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。

单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。

网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。

基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。

脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。

图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。

将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。

（2）新建工程。

启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。

在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。

此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。

图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。

选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。

选择STL文件进行导入。

选择文件“lianpen.stl”。

单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。

图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。

图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。

网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。

双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。

单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。

网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。
