Moldflow–基本操作Moldflow是非常流行的注塑模拟软件，它可以帮助用户分析塑料零件的注塑成型过程，从而优化设计和生产过程。
本文将介绍Moldflow的基本操作，包括软件的安装、工程建立、材料设置、网格划分、条件设置、结果分析等方面。
安装MoldflowMoldflow软件必须从Autodesk官网进行购买或试用下载。
下载完成后，按照提示进行安装，一般无需更多复杂的设置。
工程建立打开Moldflow软件后，选择“Create a new project”选项，然后选择“Injection Molding Analysis（注塑成型分析）”作为项目类型。
接着输入项目名称，选择热流道或冷却系统，再选择塑料材料和单位。
这些设置可根据具体项目而定。
材料设置在Moldflow中，重要的材料参数包括熔体流动指数（MFI）、密度、乳胶积水率等。
用户可以选择已经预设好的材料库中的材料，也可以自己添加材料并设置参数。
网格划分网格划分是Moldflow中重要的一步，它决定了注塑成型过程的精度。
在进行网格划分时，需要考虑零件的复杂程度和几何形状、注塑成型过程中的温度变化、材料流动等因素。
通常来说，网格划分的密度越大，分析结果精度越高，但也会增加计算时间和资源消耗。
用户可以根据需要进行网格密度的调整。
条件设置在进行分析前，需设置注塑成型过程中的温度、压力、注塑速率、模具温度等条件。
这些重要的条件设置会影响注塑成型的过程和结果，因此需要进行严密的分析和调整。
结果分析Moldflow分析完注塑成型过程后，会提供各种结果图表和数据报告，包括充模情况、气流情况、成型缺陷等。
用户需要根据结果尽可能地优化注塑成型过程，以达到最优的设计和生产效果。
Moldflow是一款功能强大的注塑模拟软件，在塑料零件的设计和生产领域得到了广泛的应用。
本文介绍了Moldflow的基本操作，包括软件的安装、工程建立、材料设置、网格划分、条件设置、结果分析等方面。
第一章 MOLDFLOW剖析基础知识1.1 注塑成型基础知识所谓注塑成型是指将已加热融化的资料发射注入到模具内,经由冷却与固化后 ,获取成品的方法 .在树脂原料经由注塑机注塑成型变成塑料制品的整个过程中,包含以下几个部分 .1.计量 :为了成型必定大小的塑件 ,一定使用必定量的颗粒状塑料 ,这就需要计量 .2.塑化 :为了将塑料充入模腔 ,就一定使其变成熔融状态 ,流过充入模腔 .3.注塑充模 :为了将熔融塑料充入模腔 ,就需要对熔融塑料施加注塑压力 ,注入模腔 .4.保压增密 :熔融塑料充满模腔后 ,向模腔内增补因制品冷却缩短所需的物料 .5.制品冷却 :保压结束后 ,制品开始进入冷却定型阶段 .6.开模 :制品冷却定型后 ,注塑机的合模装置带动模具动模部分与定模部分分别 .7.顶件 :注塑机的顶出机构顶出塑件 .8.取件 :经过人力或机械手拿出塑件和浇注系统冷凝料等 .9.闭模 :注塑机的合模装置闭归并锁紧模具 .1.2 注塑成型机注塑成型机可分为柱塞式和螺杆式两种,这两种注塑成型机都是由注塑系统,锁模系统和模具构成 ..1.2.1 注塑系统注塑系统是注塑机的主要构成部分.它能够使树脂原料在注塞或螺杆的推动或旋转推动下均匀塑化,在高压下快速注入模具 ,注塑系统包含加料装置 ,料筒 ,螺杆或柱塞 ,喷嘴 ,加压和驱动装置等 .1.2.2 锁模系统注塑机上实现锁合模具,启闭模具和顶出制件的机构称为锁模系统.熔料在高压下注入模具,一定施加足够大的锁模力才能保证模具严实闭合不溢料,锁模构造还应保证模具启闭灵巧,正确 ,快速和安全 ,并防备破坏模具和制件 ,防止机械遇到激烈震动 ,达到安全运转以延伸机器和模具的使用寿命.1.2.3 模具模具是为了将树脂原料做成某种形状而用来承接射出树脂的零件.注塑模具主要由浇注系统,成型零件和构造零件构成 .1.3 注塑成型过程在注塑过程的塑化 ,填补 ,保压和冷却这四个主要阶段中,起主要作用的工艺参数也跟着注塑过程的变化而变化 .1.塑化塑化是指塑料在料筒内经加热达到优秀可塑性的流动状态的全过程.塑化是注塑成型的准备阶段.熔体在进入模腔以前应达到规定的成型温度,并能在规准时间内达到足足数目,熔体温度应均匀一致 ,不发生或很少发生热分解以保证生产的连续进行.2.填补这一阶段从柱塞或螺杆开始向前挪动起,直至模腔被塑料熔体充满为止.填补过程中包含的重要工艺参数有：熔体温度,注塑压力 ,填补时间 .充模刚开始一段时间内模腔中没有压力,待模腔充满时 ,料流压力快速上涨达到最大值.充模的时间与模塑压力有关 ,充模时间长 ,先进入模内的塑料遇到许多的冷却,粘度增大 ,后边的塑料就需要在较高的压力下才能进入模腔 ,反之 ,所需的压力则较小 .在前一状况下 ,因为塑料遇到较高的剪切应力,分子定向程度比较大.这类现象如果保存到料温降低至融化点此后,则制品中冻结的定向分子将使制品拥有各向异性.这类制品在温度变化较大的使用过程中会出现裂纹,裂纹的方向与分子定向方向是一致的.并且 ,制品的热稳固性也较差,这是因为塑料的融化点跟着分子定向程度增高而降低.高速充模时 ,塑料熔体经过喷嘴 ,主流道 ,分流道和浇口时产生许多的摩擦而使料温高升 ,这样当压力达到最大值时,塑料熔体的温度便可以保持较高的值,分子定向程度可减少 ,制品熔接强度也提升 .充模过快时 ,在嵌件后部的熔接常常不好,以致制品强度变劣 .3.保压这是指从熔体充满模腔时起,至柱塞或螺杆撤回时为止的一段时间.保压阶段包含的重要工艺参数有:保压压力 ,保压时间 .保压阶段中 ,塑料熔体因遇到冷却而发生缩短,但因塑料仍旧处于柱塞或螺杆的稳压下,料筒内的熔料会被持续注入模腔内补足因缩短而留出的缝隙,假如柱塞或螺杆停在原位不动,压力曲线就会略有衰减。
Moldflow的模流分析入门实例要点Moldflow是一款流行的注塑工艺分析软件，可以在产品设计阶段对注塑模具和工艺进行模拟，从而有助于优化产品设计和减少制造成本。
本文将介绍Moldflow的基本概念和流程，并演示一个简单的模流分析入门实例。
Moldflow的基本概念和流程什么是Moldflow？Moldflow是一款通过计算机模拟注塑模具和工艺的软件，可以预测零件的尺寸、热变形、缩短时间和熔融等特性，从而帮助用户优化工艺设计和改善质量。
Moldflow的工作原理和流程1.构建几何模型：首先需要将设计好的三维模型导入Moldflow中，并定义注塑件的材料和成型工艺参数。
2.网格划分：模型构建完成后，需要将它离散化成三角形网格，以便计算机进行数值模拟。
3.材料模型：材料模型是与材料性能相关的方程式、曲线及其参数。
Moldflow包含了多种材料模型，用户可以选择最适合自己项目的模型。
4.模拟运行：设置计算条件并运行模拟，在计算过程中，Moldflow会根据模型的精度和计算机性能，自动划分计算网格，利用有限元技术模拟注塑工艺的各种物理现象。
5.结果分析：模拟完成后，可以查看模拟结果，比如注射时间、注塑温度、断面压力、熔接线、应力分布等。
模流分析入门实例注塑模具设计和工艺参数的选择对注塑生产过程中产品的质量和成本产生很大的影响。
在这个入门实例中，我们将模拟一个中空塑料球的生产过程，旨在演示Moldflow的基本功能和流程。
步骤1：构建几何模型首先我们需要构建完整的几何模型，这里我们以一个中空的塑料球为例。
导入模型后，需要进行几何模型的处理，使它符合注塑制造的要求，比如需要添加浇口、排气道等。
步骤2：网格划分然后进行网格划分，即把整个模型划分成数以万计的小三角形，使得计算机能够模拟注塑过程中的各项复杂物理现象。
步骤3：材料模型选择合适的热塑性塑料材料模型，在Moldflow中有多种模型可以选择，用户需根据自己的设计要求和材料特性选择最优模型。
第二章 Moldflow用户界面及基本操作Moldflow用户界面Moldflow 中文版和其他CAE软件类似，有着非常人性化的操作界面。
现做以下简介。
窗口分布及简要说明Moldflow 中文版的操作界面主要由标题栏、菜单栏、工具栏、项目视窗、任务视窗、层视窗、工作视窗和状态栏等几部分组成，如图4-1所示。

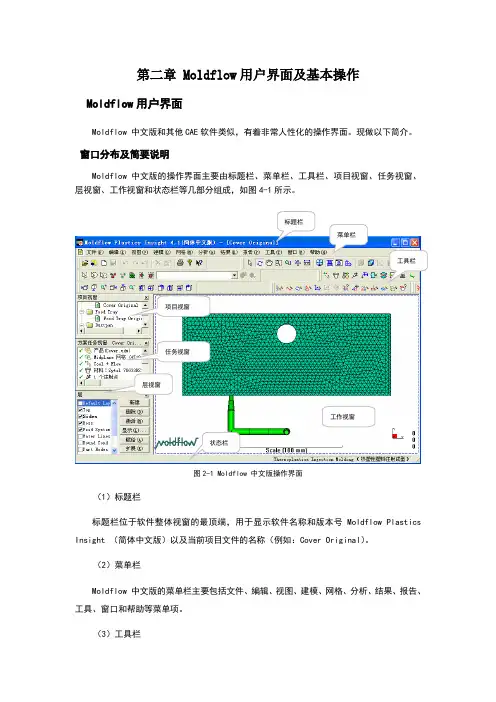

标题栏菜单栏工具栏项目视窗任务视窗层视窗工作视窗状态栏图2-1 Moldflow 中文版操作界面（1）标题栏标题栏位于软件整体视窗的最顶端，用于显示软件名称和版本号Moldflow Plastics Insight （简体中文版）以及当前项目文件的名称（例如：Cover Original）。
（2）菜单栏Moldflow 中文版的菜单栏主要包括文件、编辑、视图、建模、网格、分析、结果、报告、工具、窗口和帮助等菜单项。
（3）工具栏和其他软件一样，通过Moldflow 中文版的工具栏，操作者可以便捷的实现几乎所有的菜单命令。
当然该软件也提供了工具栏的定制等功能，可以满足不同层次和工作目的的操作。
(4)项目视窗项目视窗显示当前所打开的项目及其包括的所有任务（如果任务众多，可以通过视窗右侧的滚动条查看），大大方便了用户在同一项目的不同任务之间进行切换和管理。
通过项目视窗我们既可以查看当前打开的项目，还可以组织该项目下属的所有子项目以及每个子项目下属的所有任务，类似于Windows环境下的文件夹查看。
（5）任务视窗任务视窗集中了产品名称、网格类型、分析序列、材料选择、浇注位置选择、成型条件设置等选项。
对于一个初学者来讲，一旦把这些选项都走完（即所有选项前面都打勾），就基本完成分析任务的准备工作，软件加亮显示“立即分析！”，就基本可以进行模拟分析了。
而且这些任务选项基本不存在顺序，既可以先确定“分析序列”又可以先进行“材料选择”、“浇注位置选择”或“成型条件设置”。
（6）层视窗层视窗会显示默认层和操作者为方便操作而创建的所有层，类似于Auto CAD的图层操作，操作者既可以随意创建和删除默认层以外的所有层，也可以打开和关闭上述显示层。
模流分析步骤MOLDFLOW分析步骤1：新建一个计划(1).单击file→new project。
mpi依存文件的默认路径是c:my mpi projectproject_name.如果你想把文件存在其它地方，就单击browse然后找到目标文件夹。
(2).在计划名称的方框中敲入getting started.(3).单击ok.2:输入一个cad模型(1).单击(file→import)，或者在project view窗口里单击右键，然后选择import.(2).在文件类型下拉菜单里选择moldflow mfl(*.mfl).(3).找到mpi安装目录下tutorial文件夹。
（例如：c:program filesmoldflowmoldflow plastics insight 3.0 utorial）.(4).单击文件tutorial.mfl，然后单击open按钮。
(5).单击ok来选择默认的网格类型：fusion.(6).在project view窗口里，把这个study的名字重命名为tutorial model. 3:生成模型网格(1).单击(m esh→generate mesh)，或者在study tasks窗口中双击mesh图标。
(2).选择remesh already meshed…，然后单击mesh.mpi会处理重新生成模型网格的工作。
(3).模型网格被重新生成以后，可以使用view→layers和一些模型操纵工具来察看新的网格。
4:检查模型网格的缺陷(1).单击(mesh→orient all).定向一个模型的网格是很重要的，这样一来就可以明确工件内部和外部的情况。
(2).单击mesh→aspect rati o，然后关闭tips对话框。
(3).在aspect ratio对话框中，下拉菜单选择text.(4).在preferred definition区域中选择standard，然后单击show.报告显示出模型包含了一个好的网格结构，虽然还有很多高长宽比的元素。

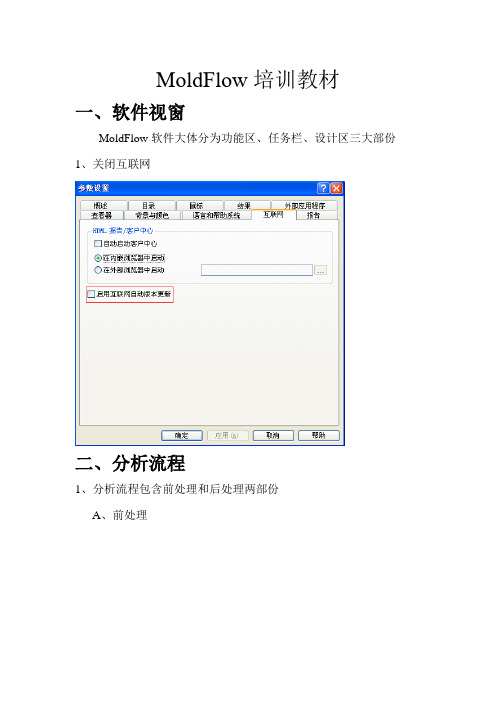

MoldFlow培训教材一、软件视窗MoldFlow软件大体分为功能区、任务栏、设计区三大部份1、关闭互联网二、分析流程1、分析流程包含前处理和后处理两部份A、前处理新建工程项目：导入模型：常用的导入模型格式：STL、IGES、X_T、STP、UDM 注：如果要导入UG、CATIA、SOLIDWORK等三维软件图档，必须要授权的正版软件。
划分网格：必须要划分的网格才能进行分析。
网格类型：分为中性面、双层面、3D。
1）中性面网格：中面网格由三节点的三角形单元组成，网格创建在模型壁厚中间处，形成单层网格。
在创建网格过程中要实时提取模型的壁厚信息，并赋予相应的三角形单元。
中面网格优点为分析速度快，效率高，适用于薄壳类零件。
中面网格缺点为基于厚度方向上的分析结果不够准确。
2）双层面网格：双层面网格也由三角形单元组成，但是同中面网格不同，它创建在模型的上下表面。
双层面网格适用于相对较厚或者取中面较困难零件，可以分析出厚度方向上的结果。
双层网格缺点为中间层的分析结果确不能表达了。
3）3D网格：由四节点四面体单元构成，每个四面体单元又是由四个中面网格模型的三角形单元组成。
它既有表面层又有中间层，在MoldFlow里中间的层数最少为6层，最多为20层。
一般常取8~12层。
其优点为计算更为精确，可较好的模拟三维流动。
其缺点是网格多了，对电脑要求较高。
网格检修：难点选择分析类型：选择成型材料：创建浇注系统：创建冷却系统：设置工艺参数：难点B、后处理三、导入模型弦角度：弦角度控制着网格中的直线段与CAD模型曲线的近似程度。
弦角度越小，弦长就越小，网格便会越精细。
如果产生的弦长大于一般边长，就使用一般边长。
IGES、UDM：导入进来的是面（片体）STP、X_T：导入进来的体（需要安装MDL）四、网格划分参数要求1、网格类型：中性面、双层面（表面网格）、3D网格2、网格密度：网格密度越高，结果越精确。
可改变单条边的密度。
MoldFlow培训教材一、软件视窗MoldFlow软件大体分为功能区、任务栏、设计区三大部份1、关闭互联网二、分析流程1、分析流程包含前处理和后处理两部份A、前处理新建工程项目：导入模型：常用的导入模型格式：STL、IGES、X_T、STP、UDM 注：如果要导入UG、CATIA、SOLIDWORK等三维软件图档，必须要授权的正版软件。
划分网格：必须要划分的网格才能进行分析。
网格类型：分为中性面、双层面、3D。
1）中性面网格：中面网格由三节点的三角形单元组成，网格创建在模型壁厚中间处，形成单层网格。
在创建网格过程中要实时提取模型的壁厚信息，并赋予相应的三角形单元。
中面网格优点为分析速度快，效率高，适用于薄壳类零件。
中面网格缺点为基于厚度方向上的分析结果不够准确。
2）双层面网格：双层面网格也由三角形单元组成，但是同中面网格不同，它创建在模型的上下表面。
双层面网格适用于相对较厚或者取中面较困难零件，可以分析出厚度方向上的结果。
双层网格缺点为中间层的分析结果确不能表达了。
3）3D网格：由四节点四面体单元构成，每个四面体单元又是由四个中面网格模型的三角形单元组成。
它既有表面层又有中间层，在MoldFlow里中间的层数最少为6层，最多为20层。
一般常取8~12层。
其优点为计算更为精确，可较好的模拟三维流动。
其缺点是网格多了，对电脑要求较高。
网格检修：难点选择分析类型：选择成型材料：创建浇注系统：创建冷却系统：设置工艺参数：难点B、后处理三、导入模型弦角度：弦角度控制着网格中的直线段与CAD模型曲线的近似程度。
弦角度越小，弦长就越小，网格便会越精细。
如果产生的弦长大于一般边长，就使用一般边长。
IGES、UDM：导入进来的是面（片体）STP、X_T：导入进来的体（需要安装MDL）四、网格划分参数要求1、网格类型：中性面、双层面（表面网格）、3D网格2、网格密度：网格密度越高，结果越精确。
可改变单条边的密度。
第1讲Moldflow基础本讲以塑料脸盆作为入门示例，逐步详解Moldflow 软件从模型导入到查看分析结果的全过程。
通过入门示例演练操作，能够了解Moldflow的分析流程。
本讲要点Moldflow应用示例Moldflow简介Moldflow操作界面Moldflow分析流程Moldflow中文版注塑流动分析案例导航视频教程（第2版）·2·第1讲Moldflow基础1.1Moldflow应用示例下面以脸盆塑料件作为分析对象，分析其充填过程。
示例从建立分析工程开始，介绍模型前处理、分析求解、结果查看的过程。
脸盆CAD模型如图1-1所示，填充分析结果如图1-2所示。
图1-1示例零件图1-2填充分析结果※ STEP 1创建新工程启动Autodesk Moldflow Insight软件。
在工具栏上单击【新建工程】图标，系统将弹出【创建新工程】对话框，如图1-3所示。
在工程名称中输入CASE-1，指定创建位置的文件路径，单击【确定】按钮创建一个新工程。
此时在工程窗口中显示了名为“CASE-1”的工程。
图1-3【创建新工程】对话框※ STEP 2导入模型在工具栏上单击【模型导入】图标，弹出【导入】对话框，如图1-4所示。
选择文件格式类型为Stereolithograpy(*.stl)，再选择文件“脸盆.stl”，单击【打开】按钮，系统自动弹出如图1-5所示的对话框，选择网格类型为“双层面”，单位为“毫米”。
单击【确定】按钮，脸盆模型被导入，如图1-6所示。
工程管理窗口出现了“脸盆_study”案例，任务窗口中列出了默认的任务分析和初始设置，如图1-7所示。
图1-4【导入】对话框图1-5导入选项·3·Moldflow中文版注塑流动分析案例导航视频教程（第2版）·4·图1-6脸盆模型图1-7任务窗口※ STEP 3网格划分双击任务窗口中的【创建网格】图标，“工具”选项卡中将显示“生成网格”设置界面，如图1-8所示，指定全局网格边长为6，单击【立即划分网格】按钮，系统将对模型进行网格划分，网格日志中显示网格划分进度。
MOLDFLOW简明入门一.创建计划1. 点击File -àNew Project,创建一个新的分析计划2. 对New Project命名3. 点击OK二. 输入一个CAD模型在文件菜单中输入一个文件,它可以是一个MOLDFLOW MFL格式的文件.在MPI安装的文件夹打开一个TUTORIAL .MFL格式的文件,把网格类型设为默认的熔合类型,并对文件重新命名.三. 将模型网格化点击Mesh -àGenerate Mesh,或双击研究工作窗口的网格图标,选择Remesh already meshed ...再点击Mesh,网格重新划分后,点击View -àLayers去观察新的熔合网格.四. 检查网格错误1.点击Mesh -àOrient All去重新定向网格.2.点击Mesh -àAspect Ratio并关闭对话框3.在Aspect Ratio对话框中,在下拉目录中选择Text4在预设的定义框中选择Standard,在电击Show5关闭对话框五. 选择模型工艺点击Analysis -àSet Analysis Sequence -àFill, (Analysis -àSet Molding Process Thermoplastics Injection Molding.已经预设好)六. 选择材料1. 点击Analysis Select Material去选择材料2. 在下拉加工目录中点击Cheil Industries Incorporated3.在贸易的下拉目录中选择VB1108R4.点击Details去看所选择的热塑性材料的性能5.选择Add material to commonly used list...6. 点击OK七. 设置浇注口位置点击Rotate,把模型旋转到你方便设置浇注口的位置,再点击Analysis -àSet Injection Locations去选择浇注口位置,点击右键去选择Finish Injection Locations.完成浇口位置的设定.(浇注口位置只能设在模型网格边界相交的地方)八. 分析模型1.在研究工作窗口要注意绿色检查标志(绿色的勾).它表明预设的设置无误.2.点击Analysis -à Analyze Now !3.分析完后,点击OK九. 观察结果1选择结果旁边的框去显示结果,你也可以选择点击Results -àCreate New Plot去创建一个新的显示结果2.你可以通过点击Results -àPlot Options去设计显示结果的精度3.结果显示后,你只要点击F1键就能获得在说明方面的在线帮助。
