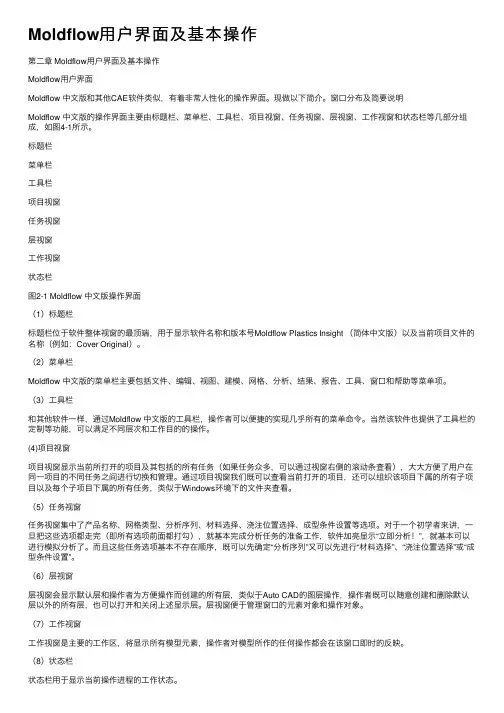

第二章 Moldflow用户界面及基本操作Moldflow用户界面Moldflow 中文版和其他CAE软件类似，有着非常人性化的操作界面。
现做以下简介。
窗口分布及简要说明Moldflow 中文版的操作界面主要由标题栏、菜单栏、工具栏、项目视窗、任务视窗、层视窗、工作视窗和状态栏等几部分组成，如图4-1所示。
标题栏菜单栏工具栏项目视窗任务视窗层视窗工作视窗状态栏图2-1 Moldflow 中文版操作界面（1）标题栏标题栏位于软件整体视窗的最顶端，用于显示软件名称和版本号Moldflow Plastics Insight （简体中文版）以及当前项目文件的名称（例如：Cover Original）。
（2）菜单栏Moldflow 中文版的菜单栏主要包括文件、编辑、视图、建模、网格、分析、结果、报告、工具、窗口和帮助等菜单项。
（3）工具栏和其他软件一样，通过Moldflow 中文版的工具栏，操作者可以便捷的实现几乎所有的菜单命令。
当然该软件也提供了工具栏的定制等功能，可以满足不同层次和工作目的的操作。
(4)项目视窗项目视窗显示当前所打开的项目及其包括的所有任务（如果任务众多，可以通过视窗右侧的滚动条查看），大大方便了用户在同一项目的不同任务之间进行切换和管理。
通过项目视窗我们既可以查看当前打开的项目，还可以组织该项目下属的所有子项目以及每个子项目下属的所有任务，类似于Windows环境下的文件夹查看。
（5）任务视窗任务视窗集中了产品名称、网格类型、分析序列、材料选择、浇注位置选择、成型条件设置等选项。
对于一个初学者来讲，一旦把这些选项都走完（即所有选项前面都打勾），就基本完成分析任务的准备工作，软件加亮显示“立即分析！”，就基本可以进行模拟分析了。
而且这些任务选项基本不存在顺序，既可以先确定“分析序列”又可以先进行“材料选择”、“浇注位置选择”或“成型条件设置”。
（6）层视窗层视窗会显示默认层和操作者为方便操作而创建的所有层，类似于Auto CAD的图层操作，操作者既可以随意创建和删除默认层以外的所有层，也可以打开和关闭上述显示层。
层视窗便于管理窗口的元素对象和操作对象。
（7）工作视窗工作视窗是主要的工作区，将显示所有模型元素，操作者对模型所作的任何操作都会在该窗口即时的反映。
（8）状态栏状态栏用于显示当前操作进程的工作状态。
菜单栏和工具栏（1）菜单栏Moldflow 中文版的菜单栏主要包括文件、编辑、视图、建模、网格、分析、结果、报告、工具、窗口和帮助等菜单项，现就菜单栏中主要菜单命令做以简介：1）文件（F）：可以执行文件的新建、打开、保存、项目组织、打印、参数设置等众多命令。
其中绝大多数的命令都可以在工具栏中找到相应的快捷方式。
2）编辑（E）：可以执行撤销、重做、自由选择、保存图片、保存动画、赋予属性和移除未使用属性等命令。
其中绝大多数的命令都可以在工具栏中找到相应的快捷方式。
3）视图（V）：包括工具栏定制和状态栏、项目视窗、层视窗等的开关，另外提供锁定和解锁视图等命令。
4）建模（O）：可以执行创建节点、曲线、面（区域）、模具镶块、坐标系，对各元素的复制、移动、旋转、镜像和浇注、冷却系统创建等操作。
其中绝大多数的命令都可以在工具栏中找到相应的快捷方式。
5）网格（M）：可以执行网格生成、各种网格缺陷诊断、网格修复、柱体单元的创建等命令。
其中绝大多数的命令都可以在工具栏中找到相应的快捷方式。
6) 分析（A）：提供分析次序选择、材料选择、成型工艺参数设置、进胶点和冷却水入口设定等命令。
其中绝大多数的命令都可以在工具栏中找到相应的快捷方式。
7）结果（R）：可以执行新结果创建、绘制属性（结果的个性设置）、结果查询、结果的备注和解释、翘曲查看工具、不同格式的结果保存等命令。
其中绝大多数的命令都可以在工具栏中找到相应的快捷方式。
8）报告（P）：可以执行分析结果报告自动生成，给报告添加封面、图片、动画、文字等个性化操作以及对现有报告的编辑。
9）工具（T）：可以进行个人数据库的创建和编辑、材料数据库的资料添加和编辑、宏的录制和编辑等命令。
10）窗口（W）：可以进行新窗口创建、分析结果显示窗口的重叠、分割、多窗口显示等命令。
11）帮助（H）：可以执行帮助文件查看、登陆Moldflow网站、快捷键查询、分析过程中的警告和错误解释查询等命令。
（2）工具栏工具栏几乎可以提供所有菜单栏命令的快捷方式，另外还可以通过“自定义工具栏”对工具栏进行编辑、添加和删除，使用这些工具栏命令可以便捷地完成多项操作。
常用工具条如表2-1所示。
表2-1 Moldflow 常用工具条标准工具视图工具分析工具网格处理工具建模工具选择工具视角、查看工具各菜单功能简介文件操作文件操作菜单可以执行文件的新建、打开、保存、项目组织、打印、参数设置等众多命令。
现就各命令做以简介。
（1）新建项目：用于新的分析项目的创建。
（2）打开项目：用于已有分析项目的打开。
（3）关闭项目：用于已打开分析项目的关闭。
（4）新建：提供新方案、报告和文件夹的创建。
（5）关闭：用于现行操作任务的关闭。
（6）保存方案：用于现行操作方案的保存。
（7）方案另存为：用于现行操作方案的备份。
（8）导入：用于新模型的导入。
（9）导出：用于现行操作方案、项目以*.zip格式的备份。
（10）添加：用于在现行任务下增加新的模型。
（11）组织项目：用于项目的组织管理。
（12）精简项目文件：用于清除所有的中间文件和分析过程中的临时文件。
（13）打印设置：用于打印设备和格式的设置。
（14）参数设置：用于软件的一些默认设置的修改和个性化设置。
其中：1）“一般”设置（如图2-2示）包括单位设置（英制/公制）、自动保存时间间隔设置、图像显示设置、建模面设置（栅格尺寸/自动捕捉开关/平面尺寸）、默认项目路径、常用材料设置等选项。
图2-2 参数设置对话框－一般设置2）“鼠标”设置（如图2-3所示）提供操作过程中鼠标中键、右键结合“Shift”、“Ctrl”图2-3 参数设置对话框－鼠标操作个性化设置和“Alt”键所能完成功能的个人喜好设置。
通过鼠标操作个性化设置，可以提高操作者的操作速度。
3）“结果”设置（如图2-4所示）提供对分析结果的排序和增减以及内存的优化。
由于各种分析的要求不同，操作者对各种结果的关注程度也会不同。
通过这种设置，操作者就可以方便地把自己不需要的结果删除（不进行该结果分析）和按照自己的关注程度对显示的结果进行排序。
这样不仅可以突出重点，还可以提高计算机的分析计算速度。
图2-4 参数设置对话框－结果的设置编辑编辑（E）菜单可以执行撤销、重做、自由选择、保存图片、保存动画、赋予属性和移除未使用属性等命令。
（1）撤销：返回上一操作状态。
（2）重做：取消撤销。
（3）选择由：附加条件的对元素进行选择，可以通过同一属性、同一层或以各种图形方式进行选择。
（4）保存图片：拷贝图像到粘贴板和直接将图片保存为*.BMP/*.JPG/*.BMP等多种图像格式文件。
（5）保存动画：将分析结果里的动画保存为*.GIF/*.AVI格式文件。
（6）属性：查看所有元素的属性，可以通过“赋予新属性”对被选元素进行属性修改。
如图2-5所示，选择模型上的元素通过“赋予新属性”命令更改元素的属性。
图2-5 利用“赋予新属性”命令修改元素的属性视图视图（V）菜单包括工具栏定制和状态栏、项目视窗、层视窗等的开关，另外提供锁定和解锁视图等命令。
（1）工具栏：利用该命令可以对工具栏进行定制，另外还可以通过“自定义工具栏”对工具栏进行编辑、添加和删除，使用这些工具栏命令可以便捷地完成多项操作。
选择“视图”→“工具栏”→“自定义工具栏”，弹出“自定义”对话框，选择“命令”项，出现各种命令快捷方式的图标，鼠标左键单击选中任一个图标不放，然后把它拖放到工具栏区，即可创建命令的快捷方式（如图2-6所示）。
图2-6 利用鼠标拖动创建命令的快捷方式（2）状态栏：实现状态栏的打开和关闭操作。
（3）项目视窗、方案任务视窗和层：分别实现项目视窗、方案任务视窗和层视窗的打开和关闭操作。
（4）显示模型：实现工作视窗中的模型显示的开、关。
（5）同步所有视窗和取消窗口同步：为了方便对分析结果的对比，操作者可以把视窗进行分割，分割以后的各个视窗可以分别显示不同内容。
如果选择“同步所有视窗”，即锁定所有视窗（在每个视窗的左上角出现锁定标志），此时在任一视窗内的查看动作都会同步在其他视窗实现相同的操作。
如图2-7所示。
选择“取消窗口同步”取消锁定（每个视窗左上角的锁定标志消失）。
图2-7 利用“同步所有视窗”实现对多视窗的锁定建模建模菜单包括创建节点、曲线、面（区域）、模具镶块、坐标系，对各元素的复制、移动、旋转、镜像和浇注、冷却系统创建等操作命令。
（1）创建节点：提供以坐标系（三点坐标）、中间点、分割、偏移和相交的方式创建节点元素。
（2）创建曲线：提供以两点坐标方式创建直线、以三点坐标方式创建圆弧或圆、以多点坐标方式创建多义线、将两条独立曲线连接、将两条相交曲线在交点打断等命令。
（3）创建面：提供由边界/点/线建面、以延伸方式建面、以边界或点的方式建孔以及区域的创建命令。
（4）创建镶块：用于模具镶块的创建。
（5）移动复制：提供以移动、旋转、缩放或镜像现有元素创建新元素的命令。
（6）查找单元：通过单元编号的输入进行单元的精确查找。
（7）多模腔复制向导：通过型腔数量、行/列数、行/列间距进行快速的多模腔复制。
（8）浇注和冷却系统向导：以对话框的形式，通过各个参数的确定来实现浇注系统和冷却系统的建模。
（9）模具表面向导：用于在模腔外面创建一个立方体的模具表面。
（10）检查面的连接性：用于检查面、域是否存在自由边和交叉边，以提高分析的可操作性和准确率。
2.2.5网格可以执行网格生成、各种网格缺陷诊断、网格修复、柱体单元的创建等命令。
（1）生成网格：当建模结束后，利用此命令可快速划分三角形（中面/双面模型）或四面体（3D模型）网格，当然也包括浇注系统和冷却系统对应的柱体网格。
（2）定义网格密度：用于定义全部或局部网格密度。
（3）创建三角形网格：用于对网格面进行修补时的局部创建。
（4）创建柱体网格：用于对流道、浇口和水道等管道进行修补。
（5）网格工具：提供用于修改不良网格状态的多种工具。
（6）调整所有网格方向：用于网格自动定向。
（7）纵横比：用于显示和查看所有网格的纵横比。
（8）重叠/交叉网格：用于显示和查看所有网格的重叠和交叉状态。
（9）方向：用于显示和查看所有网格的取向状态。
（10）连通性：用于显示和查看所有网格的连通性。
（11）出现次数：在一模多腔状态下，可以通过规定出现次数来实现降低网格数量、便于计算的目的。
（12）网格统计：用于统计和查看整体网格信息。
