大型钢结构工程安装专项施工方案(完整图文)

大型钢结构工程安装专项施工方案完整一、工程概述本项目是一个大型钢结构工程安装项目，主要包括钢框架结构、钢柱、钢梁、钢板和钢管等构件的安装。

该工程的总量较大，施工时需注意合理规划施工顺序和安全措施，确保工程能够按时、按质完成。

二、施工准备1.施工人员：确保具备相关资质证书的工程技术人员参与施工，按需配备工人。

2.施工机械：根据工程的具体情况确定所需机械设备，确保设备齐全、安全可靠。

3.施工材料：准备所需的钢结构构件及其他施工材料，确保质量可靠。

4.工程方案：制定详细的施工方案，包括施工顺序、工序划分、安全措施等。

5.施工前检查：对施工现场进行检查，确保施工环境符合要求，做好施工准备工作。

三、施工工序及措施1.设计图纸的审核与确认：施工前，工程技术人员审核设计图纸，并与设计单位核对，确保施工图纸的准确性和施工方案的可行性。

2.预制构件的准备：将钢结构构件提前制作好，并按施工图纸要求进行编号。

3.基础的施工：按照图纸要求进行测量定位、地基开挖、钢筋和混凝土浇筑等工序，确保基础的牢固稳定。

4.主体结构的安装：根据施工方案，从下往上安装钢柱、钢梁及连接件，保证安全、高效地完成安装，严禁在高处作业时出现安全事故。

5.钢板安装：根据图纸要求，进行钢板的安装，确保连接紧密，不得出现松动现象。

6.钢管安装：根据设计要求和施工方案，进行钢管的安装，确保安全可靠，防止应力集中和负荷过重。

7.系统调试：完成主体结构后，进行系统的装修和调试工作，确保整体的安全性和功能性。

包括消防系统、排水系统等。

四、安全措施1.安全技术交底：施工前，工程技术人员对施工人员进行相关安全技术交底，确保他们了解并掌握施工安全操作规程。

2.安全设施：在施工现场设置安全警示标志牌、安全网和安全防护围栏等设施，确保工人的人身安全。

3.安全检查：定期进行安全检查，及时发现问题并进行整改，确保施工过程中安全的持续性。

4.高处作业：对高处作业的人员进行一系列的安全培训，佩戴防护装备，并设置临时工作平台，确保工人的安全。

施工组织设计（方案）报审表工程名称：XXXXXXXXXXX项目XXXXXX项目——钢结构安装专项施工方案批准：审核：编制:XXXXXXX2017年4月25日目录第一章工程概况 (1)第二章编制依据 (1)第三章施工进度计划 (1)第四章施工准备 (2)第五章钢柱安装 (6)第六章钢梁安装 (9)第七章梁柱焊接 (12)第八章其余构件安装 (15)第九章检验及验收 (15)第十章确保质量的技术措施 (16)第十一章确保安全的技术组织措施 (19)第十二章文明施工和环境保护措施 (23)第十三章危险源辨识与防护措施 (24)第一章工程概况XXXXXXXXXXX项目——加压气化高层及多层钢结构为钢框架-支撑结构，设计使用年限50年，结构安全等级为一级，抗震设防烈度7度（0.15g），设计地震分组为第三组，建筑场地类别二类。

该结构抗震设防类别为重点设防（乙类），钢框架抗震等级为二级。

该钢结构安装标高为-5m∽74m，共计14层，主要构件包括十字型钢柱、H型钢柱、H型钢梁、柱间支撑、钢格板、钢楼梯、栏杆、屋面构件等，其中第一节钢柱-5m~-1.95m采用混凝土钢包柱形式。

第二章编制依据根据设计图纸，国家规范、规程等编制施工方案。

1、《建筑工程施工质量验收统一标准》（GB/50300-2013）2、《钢结构工程施工质量验收规范》（GB/50205-2012）3、《钢结构焊接规范》（GB50661-2011）4、《钢结构工程质量检验评定标准》（GB50221-2001）5、《钢结构焊接连接节点通用图》HUALU 1X02-2014第三章施工进度计划第四章施工准备1、技术准备1.1、技术资料：根据施工需要配备施工所需的规范、规程、标准、标准图集、定额及质量评定表格等。

1.2、图纸自审会审：项目技术负责人组织技术、质检、预算、测量等相关人员对施工图纸进行自审，审查各专业之间、专业节点之间及说明与图纸之间是否矛盾，由专人负责将自审汇总形成自审记录。

钢结构安装专项施工方案钢结构安装专项施工方案一、施工目标1.完成钢结构的安装工作，确保工程质量和安全；2.按照施工进度，合理安排施工任务，确保工期的完成；3.做好现场管理，确保施工过程中的安全和环境保护；二、施工组织1.成立项目组，设立项目经理、项目副经理和施工班组；2.由项目经理负责总体施工组织和协调，保证施工进度；3.由项目副经理负责材料采购和施工人员的调配；4.施工班组按照工作任务和区域划分，分别负责施工工作的具体实施；三、施工工艺1.施工现场的准备工作：清理现场，确保施工区域的整洁和安全；2.制定详细的安装工艺流程，包括预埋件的安装、主体结构的吊装和拼装、次要结构的安装等；3.按照工艺流程，合理安排施工顺序，确保施工进度；4.重点加强安全措施，包括设置安全警示标志、安全带的使用、吊装工艺的合理选择等；5.做好安装记录，便于随时查看和回顾；四、施工质量控制1.严格按照设计图纸和施工规范进行施工，确保施工质量；2.对钢结构的制作、运输和安装等环节进行质量检查，消除隐患；3.严格控制焊接质量，依据检测要求进行焊缝检查；4.及时处理施工中的质量问题，确保工程的安全和稳定性；五、施工进度控制1.根据施工计划，合理安排施工任务和工期；2.加强对施工进度的跟踪和监控，及时调整施工资源和工作计划；3.处理好施工中的变更和调整，确保工期的顺利进行；4.及时解决施工中的问题和难题，确保施工进度的稳定和快速；六、安全防护1.根据施工特点和工艺要求，制定详细的安全操作规程；2.加强对施工人员的安全教育和培训，确保每个人员都掌握相应的安全知识和技能；3.落实安全防护措施，包括佩戴安全帽、使用安全绳索、设置安全警示标志等；4.加强对现场管理和指挥，确保施工安全和事故的及时处理；七、环境保护1.严格遵守环境法规和规定，确保施工过程中的环境保护；2.加强施工废弃物的处理，按照规定进行分类、清理和处置；3.控制施工噪音和粉尘的产生，减少对周边环境的影响；4.保持施工现场的整洁和有序，做到文明施工。

钢结构工程安全专项施工方案第一节、工程概况一、工程概述佛山市XXXXXXX座落在佛山市大福路南延线东侧乐从镇美丽的东平河南岸，佛山市规划中的中心组团新城区内，占地130亩,总用地面积87150平方米,总建筑面积94436平方米. 为佛山日报社、佛山人民广播电台、佛山电视台等多家新闻媒体的大型建筑群，各建筑物合理布置了满足各媒体单位需要的功能用房，并设置有1500平方米的大型演播厅和各种规格的中小型电视演播厅、新闻发布大厅，具备广播电视节目制作、播出、传输；报刊采编;新闻发布；文化艺术表演;城市服务等多种功能。

佛山市XXXXXXX将于2006年广东省第十二届运动会开幕前建成投入使用，作为一个开放的城市功能空间，将为市民大众提供一个先进的、科技含量高的城市活动平台.本工程由佛山市XXXXXXX建设管理有限公司投资建设,中广电广播电影电视设计研究院设计，本工程钢结构部分包括钢结构天幕、吊桥、空中演播室、箱型钢结构玻璃房及22部钢梯的设计及施工工程。

1.1、天幕系统本工程天幕边长为184m x 184m,属超大型钢结构采光天幕,支承天幕钢结构棚架主跨度为16。

8m x 16.8m，考虑到建筑整体美观效果，屋面天幕支承系统采用结构形式轻盈简洁的焊接钢箱梁作为结构的主要支承构件，天幕顶面标高27。

9米.屋面天幕系统作为整体建筑的外表，不仅承担着遮风挡雨、采光通风的作用;而且其外观形式也是整个工程建筑美感的重要组成部分。

因此，本工程屋面天幕采用外观通透的单体百叶窗式，材料表面喷涂氟碳漆。

1.2、空中演播室空中演播室外观为一形状类似地球的椭球体，经线方向最大直径9m，纬线方向最大直径16m，主体框架由热轧方钢管弯制连接而成，表面安装热弯夹胶玻璃幕墙;演播室大厅楼面由钢板铺设而成,椭球顶面标高+54m。

1。

3、钢框架玻璃房钢框架玻璃房的几何形式为四面体形状，支承框架结构由热轧H型钢制作而成，表面安装玻璃幕墙。

本项工程共有大小不同、形状不一的玻璃房4个。

钢结构吊装安装专项施工方案一．工程概况上虞市实验中学体艺馆包含钢结构屋面与钢结构雨棚，均为工艺型钢结构。

其中钢结构屋面为大跨度桁架结构，跨度48M~49M，柱距9M，桁架宽2M、高2.5M。

上弦杆使用HW200*200*8*12热轧H型钢，下弦杆使用HW250*250*9*14热轧H型钢，腹杆使用HW100*100*6*8 、HW125*125*6.5*9热轧H型钢。

施工特点与关键：本工程工期要求短、制作量大、单体构件重、高空安装作业多。

该工程的制作过程进度、质量的操纵是保证履约的关键。

制作过程的关键在于桁架构件的生产工艺合理性、方法的先进性；其次是桁架的分段组对，焊接与防止变形工艺技术的合理程度；安装的关键在于安装过程的测量，合理的安装程序与重要节点的焊接。

二、施工测量1、技术根据（1）工程合同技术条款及图纸（2）《工程测量规范》（GB50026-2007）（3）《钢结构工程施工质量验收规范》（GB50205-2001）（4）《建筑变形测量规范》（JGJ/T8-2007）2、测量作业（1）根据所建立的平面操纵网与高程操纵网，检查上工序提交的混凝土柱测量资料与锚固件的测量资料。

（2）测量资料应包含柱中心线定位及标高测设图、竣工后中心线及标高实测资料与沉降、位移观测资料三部分。

上工序移交的柱顶埋件标高同意误差为（+0≥，≥-3mm），柱顶埋件中心线偏差为±5mm，整体水平度小于3mm。

三、预埋件预埋（1）工地现场放样施工使用工具包含有：经纬仪、水准仪、水平尺、50m卷尺、5m卷尺各一把，角尺、垂球、有色笔等。

（2）根据土建提供之基准点与基准轴线定出各轴线与标高，用有色笔在该轴模板上标出轴线位置。

（3）根据各轴线的距离，在模板上标出与轴线相垂直的定位线。

根据土建进度将各预埋件按图纸尺寸要求埋设。

（4）本工程檐口钢结构与砼柱连接的预埋件为型钢钢骨形状，重量较重，定位精度要求高，预埋时固定配备1台16吨吊车作为垂直运输吊具，计划24个台班完成檐口钢结构的预埋。

(完整版)钢结构安装作业施工方案钢结构安装作业施工方案1. 引言本文档旨在提供钢结构安装作业施工方案的详细说明，以确保施工过程的安全和顺利进行。

本施工方案适用于钢结构安装作业，包括钢柱、钢梁、钢框架等的安装。

2. 施工准备2.1. 进场准备在施工开始前，需进行以下准备工作：- 清理施工现场，确保场地整洁；- 确保安全通道畅通；- 检查施工设备的工作状态和安全性；- 安排施工人员的岗位和职责。

2.2. 材料准备施工所需的钢材和相关材料应提前准备好，并妥善存放在指定区域，以便使用和管理。

3. 安装作业流程3.1. 钢柱安装1. 根据设计要求确定钢柱的安装位置和定位点；2. 使用合适的起重设备将钢柱从地面吊装到预定位置；3. 进行钢柱的定位和调整，确保垂直度和水平度符合要求；4. 进行钢柱的固定，采用合适的焊接或螺栓连接方式。

3.2. 钢梁安装1. 根据设计要求确定钢梁的安装位置和定位点；2. 使用合适的起重设备将钢梁从地面吊装到预定位置；3. 进行钢梁的定位和调整，确保水平度和间距符合要求；4. 进行钢梁的固定，采用合适的焊接或螺栓连接方式。

3.3. 钢框架安装1. 根据设计要求确定钢框架的安装位置和定位点；2. 使用合适的起重设备将钢框架从地面吊装到预定位置；3. 进行钢框架的定位和调整，确保水平度和垂直度符合要求；4. 进行钢框架的固定，采用合适的焊接或螺栓连接方式。

4. 施工安全措施1. 在施工现场设置明显的警示标志，以警示他人注意安全；2. 提供必要的个人防护装备，并强制施工人员佩戴；3. 指定专人负责施工现场的安全监督和管理；4. 定期对施工设备进行检查和维护，确保其正常工作；5. 做好消防设备的检查和维护，确保施工现场的防火安全；6. 在高处作业时，设置安全扶手和防护网，防止坠落事故发生。

5. 施工质量控制1. 严格按照设计要求和施工规范进行施工；2. 定期进行施工质量检查，确保施工质量符合规范要求；3. 对发现的质量问题及时进行整改和处理；4. 进行施工过程的记录和归档，提供施工质量的可追溯性。

钢结构专项施工方案一、施工准备1.技术准备（1）参加图纸会审，与业主、设计、监理充分沟通，确定钢结构各节点、构件分节细节及工厂制作图已完毕。

（2）总平面规划。

总平面规划主要包括结构平面纵横轴线尺寸、主要塔式起重机的布置及工作范围，机械开行路线，配电箱及电焊机布置，现场施工道路，消防道路，排水系统，构件堆放位置。

如果现场堆放构件面积不满足时，可选择中转场地，即制造厂中转场安装现场。

（3）编制安装施工组织设计或安装方案，经审批后，认真向班组交底。

（4）各专项工种施工工艺确定，编制具体的吊装方案、测量监控方案、焊接及无损检测方案、高强度螺栓施工方案、塔吊装拆方案、临时用电用水方案、质量安全环保方案审核完成。

（5）根据现场施工安排，编制钢结构件进厂计划，安排制作、运输计划。

2 材料准备（1）钢构件在出厂前，制造厂应根据制作标准的有关规范，以及设计图的要求进行产品检验，填写质量报告、实际偏差值。

钢构件交付结构安装单位后，结构安装单位再在制造厂质量报告的基础上，根据构件性质分类，再进行复检或抽检。

（2）根据施工图，测算各主耗材料（如焊条、焊丝等）及连接件（如高强螺栓、普通螺栓）的数量，作好定货安排，确定进厂时间。

（3）各施工工序所需临时支撑、钢结构拼装平台、脚手架支撑、安全防护、环境保护器材数量确认后，安排进厂制作及搭设。

（4）按照安装流水顺序由中转堆场配套运入现场的钢构件，利用现场的装卸机械将其就位到安装机械的回转半径内。

由运输造成的构件变形，在施工现场均要加以矫正。

（5）对于特殊构件的运输，如放射性、腐蚀性等的，要作好相应的措施，并到当地的公安、消防部门登记；如超重、超长、超宽的构件，还应规定好吊耳的设置，并标出重心位置。

3 主要机具在多层与高层钢结构施工中。

常用主要机具有：塔式起重机、汽车式起重机、履带式起重机、交直流电焊机、CO2 气体保护焊机、空压机、碳弧气刨、砂轮机、超声波探伤仪、磁粉探伤、着色探伤、焊缝检查量规、大六角头和扭剪型高强度螺栓扳手、高强度螺栓初拧电动扳手、栓钉机、千斤顶、葫芦、卷扬机、滑车及滑车组、钢丝绳、索具、经纬仪、水准仪、全站仪等。

通用版(完整版)钢结构专项施工方案1. 前言本文档为通用版(完整版)钢结构专项施工方案，旨在帮助施工方了解钢结构施工的流程、注意事项和安全防范措施等。

本方案适用于各种钢结构工程，包括工业厂房、仓库、展馆、体育馆、桥梁、高楼等。

2. 施工前准备2.1 材料准备在施工前，需要将所有的材料和设备准备好，包括整体钢结构件、个别钢构件、安装附件、螺栓和焊条等。

同时，要进行质量检查，确保所有材料符合设计要求和施工标准。

2.2 地基处理地基是保证钢结构安全的基础。

在施工前，需要进行地基的排查和处理。

具体操作包括：确定地基材料的质量、强度和稳定性，检查基础坑的大小和深度，清理基坑内杂物并进行回填，做好压实、保养等工作。

2.3 安全防护施工过程中要重视安全问题。

在施工前需要制定安全施工计划，并进行安全教育和培训。

同时，要做好现场的安全防护工作，包括设置安全警示标志、用围挡或护栏围住工作区域、使用安全带等。

3. 施工流程3.1 基础安装基础是钢结构的基础，必须先进行基础安装。

具体流程包括：进行地基处理，设置定位块，进行混凝土浇筑，进行固定和压实等。

3.2 水平调整水平调整是钢结构安装过程中必须进行的一步。

按照设计要求对支撑物进行调整，保证钢结构件的精准安装。

3.3 临时支撑在安装过程中需要进行临时支撑，以防止钢构件变形或坍塌。

具体流程包括：添加临时支撑，完成钢构件安装后，撤销临时支撑，进行下一步操作。

3.4 钢结构安装钢构件的安装是本施工方案的核心步骤。

具体流程：根据施工图纸，按照安装序列进行组装，并使用防滑措施使其稳定。

3.5 螺栓连接和焊接钢结构的连接有两种方式：螺栓连接和焊接。

螺栓连接时应该严格按照预设的力矩进行紧固，避免出现连接松动或变形等情况。

焊接时应该注意焊缝质量和防止变形等问题。

3.6 线路敷设在钢结构安装完毕后，需要在钢架内敷设线路，包括电力、照明、消防等。

敷设时要注意线路走向、安全性以及维护保养等。

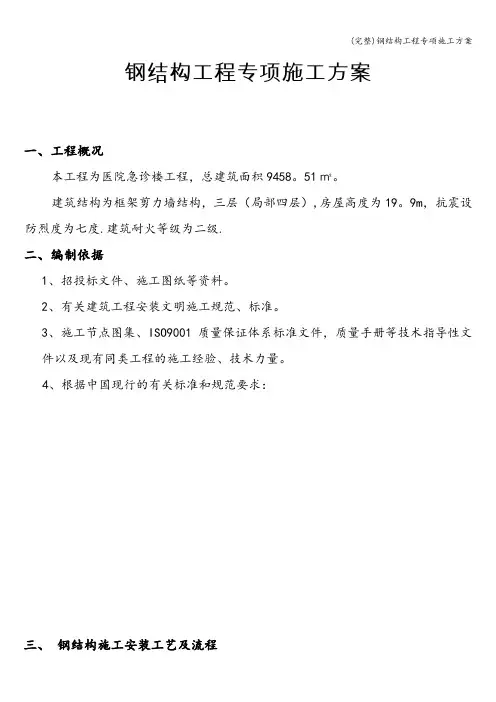

钢结构工程专项施工方案一、工程概况本工程为医院急诊楼工程，总建筑面积9458。

51㎡。

建筑结构为框架剪力墙结构，三层（局部四层）,房屋高度为19。

9m，抗震设防烈度为七度.建筑耐火等级为二级.二、编制依据1、招投标文件、施工图纸等资料。

2、有关建筑工程安装文明施工规范、标准。

3、施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。

4、根据中国现行的有关标准和规范要求：三、钢结构施工安装工艺及流程1、钢结构安装工艺及质量控制程序：2、施工安装流程图：场地三通一平构件进场吊机进场屋面梁安装零星构件安装收尾验收四、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：B基础的轴线标志和标高基准点准确、齐全。

C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。

②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求.③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。

A、钢屋架的吊装①钢屋架现场拼装,采用立拼.②吊装采用单榀吊装，吊点采用四点绑扎，绑扎点应用软材料垫至其中以防钢构件受损。

起吊时先将屋架吊离地面50cm左右，使屋架中心对准安装位置中心，然后徐徐升钩，将屋架吊至柱顶以上,再用溜绳旋转屋架使其对准柱顶,以使落钩就位,落钩时应缓慢进行，并在屋架刚接触柱顶时即刹车对准预留螺栓孔，并将螺栓穿入孔内，初拧作临进固定，同时进行垂直度校正和最后固定，屋架垂直度用挂线锤检查，第一榀屋架应于抗风柱相连接并用四根溜绳从两边把屋架拉牢,以后各榀屋架可用四根校正器作临时固定和校正，屋架经校正后，即可安装各类支撑及檩条等，并终拧螺栓作最后固定。

钢梁安装允许误差：B、高强度螺栓的连接和固定①钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不得在雨中作业.②高强度螺栓在大六角头上部有规格和螺栓号，安装时其规格和螺栓号要与设计图上要求相同,螺栓应能自由穿入孔内，不得强行敲打,并不得气割扩孔,穿放方向符合设计图纸的要求。

大型钢结构安装施工方案大型钢结构在现代建筑中扮演着重要的角色，它们通常用于搭建桥梁、体育场馆、高层建筑等工程项目。

大型钢结构的安装施工是一个复杂而关键的过程，需要合理的方案来确保施工的安全和效率。

首先，在进行大型钢结构安装施工前，需要进行充分的调研和设计规划。

调研必须包括现场环境、地质状况、天气条件等因素的全面了解，以便选择合适的工程方法和设备。

设计规划则需要考虑到结构的形状、重量、材料等因素，以及施工过程中的风险因素，如高空作业和吊装安装。

其次，进行大型钢结构安装施工时，需要确保有足够的人力和技术支持。

这里的人力包括熟练的工人和专业的项目经理，他们需要具备丰富的经验和技能，以应对各种施工难题。

技术支持则需要包括合适的设备和机械工具，如起重机、吊装器材等，以确保安全和高效的施工过程。

在具体的施工过程中，首先需要进行场地准备和基础建设。

场地准备包括清理和平整现场，确保施工区域没有杂物和障碍物。

基础建设考虑到地质状况和结构荷载，选择合适的基础形式和强度。

这些步骤的完成是确保施工顺利进行的基础。

接下来是大型钢结构的运输和吊装。

在运输过程中，需要选择适当的运输方式和车辆，以确保结构的完整和安全抵达工地。

吊装过程则需要严格控制吊装重量和角度，以防止结构变形或倾斜。

合理使用起重机和吊装器材可以提高施工的安全性和效率。

最后是大型钢结构的定位和连接。

定位过程中需要精确测量，使用专业的定位设备来确保结构的准确位置。

连接过程中需要选择适当的连接方式和材料，如焊接、螺栓等，确保结构的稳定性和持久性。

总之，大型钢结构安装施工方案需要充分的调研和设计规划，依赖于资深的人力和技术支持，以及遵循一系列严格的操作步骤。

只有通过科学的施工方法和严格的管理流程，才能确保大型钢结构的安全、高效安装。

钢结构工程施工组织方案施工组织方案（一）施工方案及技术措施一、现场安装方案概述本钢结构工程在结构形式是框架，结合构件形式、重量、就位位置和施工现场实际情况，及现场设置塔吊的各项起重参数性能，本工程钢结构采用综合安装方法进行。

1、钢结构现场安装方法：厂房框架柱、梁等构件重量都较轻，吊装主要采用NK250型25t 汽车吊吊装吊就位。

2、钢结构现场安装顺序：钢结构吊装采用“先中间、后外侧，先柱后梁，先下后上”的原则。

在厂房的中间部位最先形成一稳定得框架体系，然后向两端进行推进、对称安装其余的钢梁、钢柱、构件。

顺序如下所示：二、主要安装构件情况分析本工程的主要构件为钢柱、钢梁、檩条、斜撑等构件。

钢材材质为Q345B。

重量都较轻，具体如下：三、起重设备选择和布置按现场平面布置图，共5个钢结构厂房钢结构工程需要安装，结合其起重性能和工况分析，现场配置NK250型25t汽车吊4台。

（四）钢结构安装工艺1、安装工艺整体流程地脚螺栓复测→ 钢构件卸车→ 构件进场检验→ 汽车吊直接吊装就位→ 地脚螺栓临时紧固→ 缆风绳临时拉结稳固→ 钢柱轴线位置、垂直度调整→ 钢柱螺栓和柱脚压板紧固、焊接→ 下一钢柱安装→ 钢柱间系杆安装→ 形成首个稳定的格构体系→ 钢屋架地面拼装成整体并双机抬吊就位，组成首个钢屋架→ 两侧对称安装柱、屋架体系→ …… → 以此类推→ 安装完成，结构验收。

2、钢结构安装区域划分本工程按照施工流水段的划分，共分为五个区域。

3、钢结构整体安装顺序按照工程总体部署，拟安排两个施工队同时进行施工，五个区域的整体施工顺序为：一区、二区…… 五区。

对于同一个区域，钢构件安装顺序采用以“减少误差，从中间向两端”的方法进行安装。

4、钢结构安装顺序（1）、安装第一排钢柱。

（2）、安装第二排钢柱。

（3）、安装钢柱之间连梁（或系杆）。

（4）、使用双机抬吊安装第一榀钢屋架。

（5）、使用双机抬吊安装第二榀钢屋架。

（6）、安装两榀屋架之间的檩条，形成稳定的框架体系。

钢结构现场安装施工方案一、施工准备1、钢梁进场前需与总包协调梁段运输停放和吊机站位场地。

2、吊装前的最后检查：索具、工具是否齐全，符合安全要求。

所有钢梁编号，控制线是否齐全。

安全设施是否齐备，道路是否平整，起重设备是否完好。

3、钢结构吊装前必须提供各建筑结构、桥墩及支座的水准控制点、施工坐标；4、对关键控制点进行复核，复核后，及时在安装位置画线，并在做到标记齐全，位置准确、色泽鲜明。

4、构件吊装前，质检人员应对构件进行检查，复核，检查合格后及时通知监理检查，经监理检查合格后方可进行吊装。

二、构件运输根据钢梁运输单元划分情况，本工程钢梁共分11个运输段。

构件成品节段在工厂内制作完成后，最大节段长度25.8米，最大宽度5.6米，最大节段重量101吨，可满足公路运输要求。

钢梁节段主要为大型超限构件，由于运输距离短，可以尽量选择夜间车流量小的时段进行运输。

梁段统计如下：1、运输线路本工程地点位于杭州市萧山区机场公路，工地与公司的运输距离约35公里，运输时间约 2小时。

构件运输线路图根据车辆及运输构件需要，沿线道路主要为省道及高速公路，交通情况较好，均可满足运输要求。

2、运输准备工作1）对施工现场进行踏勘，落实能满足构件运输到现场的临时停靠地及相应的资源准备工作。

2）根据工程总进度要求运输前3天必须制定切实可行的运输计划，作好运输工具的调度安排，考虑雨天等不利因素，作好准备工作，保证构件按时到达施工现场。

3）每月核对下月发运钢构件的书面计划，计划包括构件名称、构件型号、预计每批构件进场时间、数量等。

4）对驾驶员进行行车安全教育，明确文明行运及运输责任，严禁违章野蛮运输的行为。

5）构件运输前，应考虑结构的形状、长度、大小进行适当的运输工具安排，以确保构件运输过程中不损坏，不变形。

每一运输车辆做好台帐，标出它的构件编号、发货时间、到货时间、构件数量及其重量等。

3、公路运输车辆的车型和投入本工程钢梁构件运输体积较大，路况复杂，运输车辆必须要有良好的车况，满足特种运输要求的车型。

钢结构工程施工方案一、钢结构安装：1、基础和支承面（1）建筑物的定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的规格和位置、地脚螺栓（锚栓）紧固应符合设计要求。

建筑物的定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的允许偏差（mm）项目允许偏差图例建筑物定位轴线L/20000，且不应大于3.0基础上柱的定位轴线1.0基础上柱底标高±2.0地脚螺栓（锚栓）位移2.0预埋钢板或支座作为柱的支承面时，其支承面、地脚螺栓(锚栓)位置的允许偏差应符合相应规定。

（3）多层建筑采用座浆垫板时，座浆垫板的允许偏差应符合相应的规定。

（4）当采用杯口基础时，杯口尺寸的允许偏差应符合相应的规定。

2、安装和校正钢结构柱子，一般为3－4层为一节，节与节之间用坡口焊连接。

钢柱就位后，先调整标高，再调整位移，最后调整垂直度。

钢柱标高的调整，每安装一节钢柱后，对柱顶进行一次标高实测，当标高误差超过6mm时，需进行调整。

每节柱的测量，只能从地面上定位轴线向上引测。

以防止累计误差。

垂直度测量用两台经纬仪在两个方向施测，垂直偏差应校正到士0．000，在缆风绳或支撑松开状态下保持垂直，才算校正完毕。

在安装柱时，应注意日照、焊接等温度变化引起的热影响对构件的伸缩和弯曲引起的变化，并采取相应措施。

钢结构安装和楼盖钢筋混凝土楼板的施工，应相继进行，两项作业相距不宜超过5层。

钢柱安装的允许偏差见表。

钢柱安装的允许偏差(mm)项目允许偏差图例底层柱柱底轴线对定位3.0轴线偏移柱子定位轴1.0线单节柱的垂直度h/1000,且不应大于10.0高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表的规定整体垂直度和整体平面弯曲的允许偏差（mm）项目允许偏差图例主体结构的整体垂直度（H/2500+10.0），且不应大于50.0主体结构的整体平面弯曲L/1500，且不应大于25.0二、压型金属板施工：1、压型金属板制作（1）压型金属板成型后，其基板不应有裂纹。

目录一、编制依据 (2)二、工程概况 (3)三、施工部署 (6)四、钢构件的卸车、堆放 (7)五、钢构件的安装工艺 (9)六、防火涂料施工 (12)七、质量管理目标与措施 (14)八、工程安全目标及措施 (16)钢结构安装专项施工方案一、编制依据1、《钢结构工程施工质量验收规范》GB50205-20012、《工程测量规范》GB50026-20073、《建筑钢结构焊接技术规程》JGJ81-20124、施工组织设计5、钢结构施工规范GB50755-20126、钢结构高强度螺栓连接技术规程JGJ82-20117、钢结构防火涂料GB14907-20028、钢结构用扭剪型高强度螺栓连接副GBT 3632-2008二、工程概况1、建筑概况本项目施工地点位于北京教育学院石景山分院内。

本工程为钢结构电梯井道，柱底标高-1.700米柱顶标高23.500米。

2、钢结构概况本工程为箱型钢梁柱的结构形式。

钢柱、梁采用Q345-B钢，其它所有钢材均采用Q235-B钢。

钢构件采用抛丸除锈，后喷2遍铁红环氧防锈底漆+1遍面漆，施工现场喷涂1遍防火涂料。

3、节点连接形式现场安装主要连接形式为栓接连接的方式。

4、加工及安装方式由于现场施工条件有限，尽量减少现场施工时的焊接等工作，故电梯井道钢梁柱在加工车间焊接成一整体，分成两段，第一段（下半段）高度14米，第二段（上半段）11米，钢结构单件构件自重大，第一段约9吨，第二段约7.5吨（构件分段图如下）。

所以采用100吨机械汽车吊吊装方式（吊装平面布置图如下）；汽车吊尽量靠近吊装位置设置，由于进出施工现场通道狭窄，吊装空间有限，汽车吊与货车成90度摆放，以便于吊装，第一段吊装完成后，进行垂直、水平校正后再进行第二段吊装，第二段与第一段采用安装螺栓的连接方式，吊装就位后，用安装螺栓把两段用夹板锁住，然后进行水平与垂直校正，校正完毕后，现场焊接对接接口，焊接50%后可以拆卸吊钩，至此吊装完毕。
