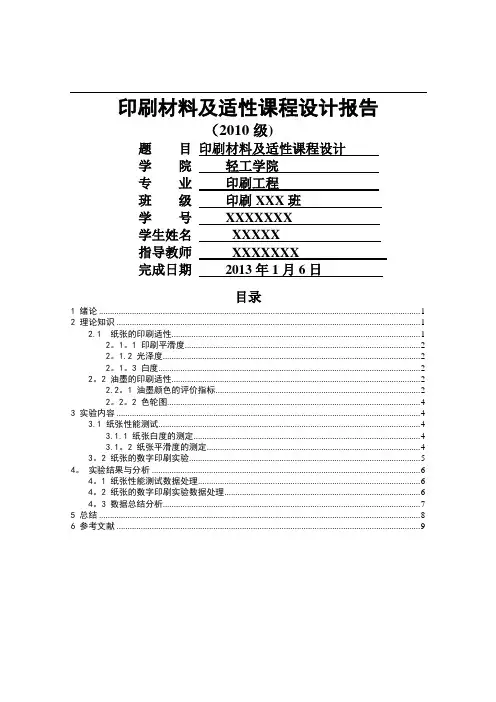

印刷材料及适性课程设计报告（2010级)题目印刷材料及适性课程设计学院轻工学院专业印刷工程班级印刷XXX班学号XXXXXXX学生姓名XXXXX指导教师XXXXXXX完成日期2013年1月6日目录1 绪论 (1)2 理论知识 (1)2.1 纸张的印刷适性 (1)2。

1。

1 印刷平滑度 (2)2。

1.2 光泽度 (2)2。

1。

3 白度 (2)2。

2 油墨的印刷适性 (2)2.2。

1 油墨颜色的评价指标 (2)2。

2。

2 色轮图 (4)3 实验内容 (4)3.1 纸张性能测试 (4)3.1.1 纸张白度的测定 (4)3.1。

2 纸张平滑度的测定 (4)3。

2 纸张的数字印刷实验 (5)4。

实验结果与分析 (6)4。

1 纸张性能测试数据处理 (6)4。

2 纸张的数字印刷实验数据处理 (6)4。

3 数据总结分析 (7)5 总结 (8)6 参考文献 (9)1 绪论纸张适性、油墨性能及适性对印刷质量有重要影响,本课程设计是在学习《印刷适性及材料》等课程的基础上,综合运用理论知识，进行纸张性能及适性、油墨的性能及适性的实验及设计，从而掌握纸张的组成及对纸张性能的影响,纸张的主要性质及测量方法,纸张性质对印刷的影响；掌握油墨的组成成分，油墨的构造，油墨的性质及测量,油墨在印刷中的行为等主要内容。

能使学生提高对《印刷材料及适性》课程内容的掌握，对提高学生的应用能力有重要作用，从而掌握本专业科学实验研究方法和技能。

2 理论知识印刷品是一种靠视觉评判的商品和艺术品,其质量好坏取决于许多因素，纸张特性无疑是一重要因素。

性能优良的纸张，能完整地完成油墨转移,使图文清晰、饱满地再现于纸张上，从而获得令人满意的复制效果。

但由于纸张等材料及工艺技术等因素的限制[1],大多数彩色连续调图像得不到忠实复制和再现，而只能使印刷图像尽可能逼近于原稿。

纸张作为影响印品质量的主要因素,我们接下来就针对纸张的性能来分析它对印刷品质量的影响.2.1 纸张的印刷适性纸张的印刷适性就是指直接影响印刷品质量的纸张的性质包括纸张的平滑度、油墨吸收性、光学性质和力学性质等。

表面施胶对印刷纸性能的影响：增加了纸的抗水性能；明显减少胶印中纸张的掉纸毛现象；对油渗性的影响，防止了油的渗透；减少了油墨的渗透，增加了表面纤维间的粘结，改进了纸张的可擦性；明显地增加了纸张的强度。

打浆可使纸张细纤维化。

加入填料的目的使为了改进纸张的印刷适性，如增加白度、平滑度和不透明度。

填料的加入减少了纤维间的结合，所以会使纸张强度明显下降。

抗张强度、耐折度和耐破度下降较大。

纸张具有多相复杂的结构元素。

结构元素在三个相互垂直方向上分布各向异性。

具有孔隙结构。

纤维间的结合，是纸张强度的基础。

大多数纸张的结构都具有两面性。

造纸过程中减少半纤维的含量可以提高纸张的形稳性。

去除木素，防止纸张时间长发黄变脆。

对纸张进行涂布加工的目的：是在表面存在的由纤维形成的凹凸不平和有较大孔隙的普通纸上，覆盖上一层由细微粒子组成的对油墨吸收性良好的涂料。

以便得到具有良好的均匀性和平滑度的纸面。

提高纸张的光泽度，改善纸张的形稳性和不透明度。

印刷时发生透印是由于油墨的连结料渗入纸张内部孔隙，部分取代了孔隙中的空气，导致的散射界面减少，使纸张的光散射能力降低，不透明度变差，表现为透印。

颜料：是决定涂料纸油墨接受性，平滑度，光泽，白度和不透明度的主要部分。

胶黏剂：使颜料粒子间互相黏结，使涂层与原纸间牢固黏结。

助剂：改进颜料的分散性，提高涂层的耐水性，改善涂料的流动。

两面性原因：在纸页成型过程中单面脱水，网面细小纤维和填料流失过多所致。

*纸张的正面平滑度较高，着墨效果较好，但表面强度较低，即在印刷中更容易发生拉毛现象。

克服方法：采用立式加网造纸技术，网部采用两面性同时脱水。

方向性原因：纸页成型过程中纤维受到造纸机方向较大的牵引力作用，使纤维大多数沿造纸机运转方向排列，造成纸张的纵向和横向在许多性能上存在差别。

纸张正面平滑度较高，表面强度低，更容易发生拉毛现象。

反面临界拉毛速度高，网导致背面凹坑更多，背面紧贴网。

反面流失细小填料多。

印刷材料及适性对印刷品质量的影响一、引言（一）纸张纸张的印刷适性纸张的印刷适性就是指直接影响印刷品质量的纸张的性质，包括纸张的定量、厚度、平滑度、油墨吸收性、光学性质和力学性质等。

现就与印刷品色域相关的性能作一下阐述。

（1）定量纸张的定量是指纸张单位面积的质量，又称为“克重”，是构成纸张规格的基本定量。

目前，生产和印刷部门都在降低定量的同时，保证纸张和印刷品的质量。

纸张的定量太低的话会降低纸张的挺度，进而对单张纸印刷带来困难。

（2）厚度纸张的厚度是指纸张的薄厚程度，是检测纸张质量的重要指标之一。

在印刷中，要求纸张的厚度要均匀一致，否则会给印刷质量带来大的影响。

厚度影响印刷压力的调节，影响印刷纸的不透明度和可压缩性。

（3）平滑度纸张的平滑度是发映纸张表面平整、光滑程度的性能指标。

纸张平滑度不同，印刷中油墨与纸张接触的紧密程度就不同，最终影响油墨的转移程度及图文是否清晰等方面。

平滑度的测量通常采用空气泄漏法，有两种表示方法，一是采用通过一定体积空气所用的时间来表示，以秒为单位，另一种是用纸张粗糙度——PPS值表示。

（4）耐折度纸张的耐折度表示纸或纸板抵抗往复折叠的能力，其测定纸张受一定力的拉伸后，在经来回折叠而使其断裂，以折叠的次数表示，耐折度值是往复的次数，即单位是双折次；分纵向耐折度和横向耐折度两种，一般纵向耐折度比横向耐折度高些，是因为纤维的排列使其在纵向的结合力较大所致。

在联机折页过程中，要求纸张具有较高的耐折度。

否则，容易造成折页作业时纸页出现断裂问题。

（5）白度纸张是图文信息的载体，其白度直接影响印刷品的色彩。

油墨转移到纸张上后，通过色料减色法和色光加色法形成色彩。

纸张白度低，则吸收过多的光线，油墨的色彩不能充分发挥出来，影响图像颜色的色相、明度、饱和度，造成色彩灰暗，对比度差，画面呆板，层次少。

（6）油墨的吸收性能在实际印刷中，纸张对油墨的吸收性可分为两个阶段：加压渗透和自由渗透，主要取决于印刷压力和纸张表面空隙结构的分布。

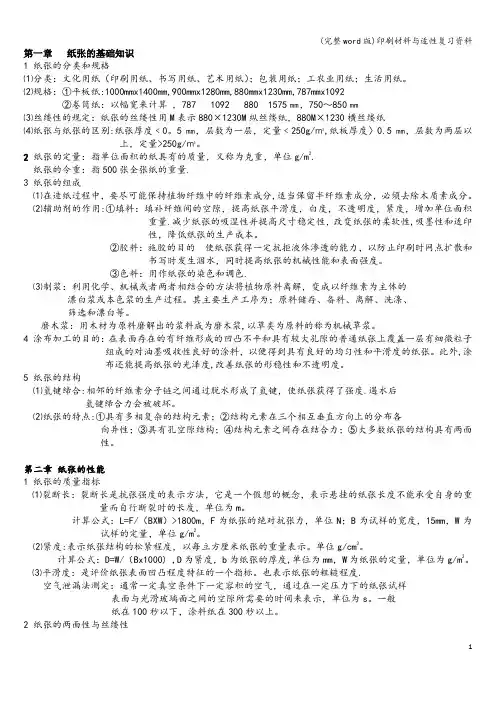

第一章纸张的基础知识1 纸张的分类和规格⑴分类：文化用纸（印刷用纸、书写用纸、艺术用纸）；包装用纸；工农业用纸；生活用纸。

⑵规格：①平板纸:1000mmx1400mm,900mmx1280mm,880mmx1230mm,787mmx1092②卷筒纸：以幅宽来计算，787 1092 880 1575㎜，750～850㎜⑶丝缕性的规定：纸张的丝缕性用M表示880×1230M纵丝缕纸，880M×1230横丝缕纸⑷纸张与纸张的区别:纸张厚度﹤0。

5㎜，层数为一层，定量﹤250g/㎡,纸板厚度〉0.5㎜，层数为两层以上，定量>250g/㎡。

2 纸张的定量：指单位面积的纸具有的质量，又称为克重，单位g/m2.纸张的令重：指500张全张纸的重量.3 纸张的组成⑴在造纸过程中，要尽可能保持植物纤维中的纤维素成分,适当保留半纤维素成分，必须去除木质素成分。

⑵辅助剂的作用:①填料：填补纤维间的空隙，提高纸张平滑度，白度，不透明度，紧度，增加单位面积重量.减少纸张的吸湿性并提高尺寸稳定性，改变纸张的柔软性,吸墨性和适印性，降低纸张的生产成本。

②胶料：施胶的目的使纸张获得一定抗拒液体渗透的能力，以防止印刷时网点扩散和书写时发生洇水，同时提高纸张的机械性能和表面强度。

③色料：用作纸张的染色和调色.⑶制浆：利用化学、机械或者两者相结合的方法将植物原料离解，变成以纤维素为主体的漂白浆或本色浆的生产过程。

其主要生产工序为；原料储存、备料、离解、洗涤、筛选和漂白等。

磨木浆：用木材为原料磨解出的浆料成为磨木浆,以草类为原料的称为机械草浆。

4 涂布加工的目的：在表面存在的有纤维形成的凹凸不平和具有较大孔隙的普通纸张上覆盖一层有细微粒子组成的对油墨吸收性良好的涂料，以便得到具有良好的均匀性和平滑度的纸张。

此外,涂布还能提高纸张的光泽度,改善纸张的形稳性和不透明度。

5 纸张的结构⑴氢键缔合:相邻的纤维素分子链之间通过脱水形成了氢键，使纸张获得了强度.遇水后氢键缔合力会被破坏。

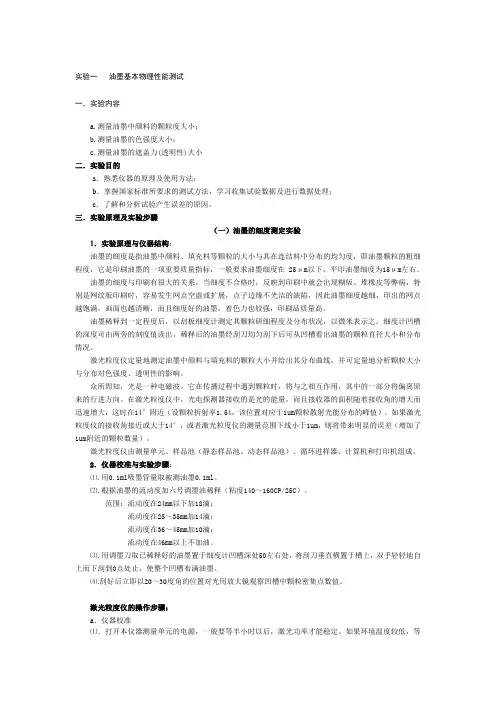

实验一油墨基本物理性能测试一．实验内容a.测量油墨中颜料的颗粒度大小；b.测量油墨的色强度大小；c.测量油墨的遮盖力(透明性)大小二．实验目的a．熟悉仪器的原理及使用方法；b．掌握国家标准所要求的测试方法，学习收集试验数据及进行数据处理；c．了解和分析试验产生误差的原因。

三．实验原理及实验步骤（一）油墨的细度测定实验1．实验原理与仪器结构：油墨的细度是指油墨中颜料、填充料等颗粒的大小与其在连结料中分布的均匀度，即油墨颗粒的粗细程度，它是印刷油墨的一项重要质量指标，一般要求油墨细度在 25μm以下，平印油墨细度为15μm左右。

油墨的细度与印刷有很大的关系，当细度不合格时，反映到印刷中就会出现糊版、堆橡皮等弊病，特别是网纹版印刷时，容易发生网点空虚或扩展，点子边缘不光洁的缺陷，因此油墨细度越细，印出的网点越饱满，画面也越清晰，而且细度好的油墨，着色力也较强，印刷品质量高。

油墨稀释到一定程度后，以刮板细度计测定其颗粒研细程度及分布状况，以微米表示之。

细度计凹槽的深度可由两旁的刻度值读出，稀释后的油墨经刮刀均匀刮下后可从凹槽看出油墨的颗粒直径大小和分布情况。

激光粒度仪定量地测定油墨中颜料与填充料的颗粒大小并给出其分布曲线，并可定量地分析颗粒大小与分布对色强度、透明性的影响。

众所周知，光是一种电磁波。

它在传播过程中遇到颗粒时，将与之相互作用，其中的一部分将偏离原来的行进方向。

在激光粒度仪中，光电探测器接收的是光的能量，而且接收器的面积随着接收角的增大而迅速增大，这时在14°附近（设颗粒折射率1.54，该位置对应于1um颗粒散射光能分布的峰值）。

如果激光粒度仪的接收角接近或大于14°，或者激光粒度仪的测量范围下线小于1um，则将带来明显的误差（增加了1um附近的颗粒数量）。

激光粒度仪由测量单元、样品池（静态样品池、动态样品池）、循环进样器、计算机和打印机组成。

2．仪器校准与实验步骤：⑪.用0.1ml吸墨管量取被测油墨0.1ml。

印刷材料与适性«印刷材料与适性»实验指导书印刷包装工程实验中心实验一常用印刷纸和纸板白度及不透明度的测定一、实验目的和内容白度是检验纸和纸板质量的重用指标之一。

白度的大小和变化对印刷品的质量影响很大，本实验的目的是用测量白度的专用仪器，对印刷常用纸张的白度和不透明度进行测量并加以分析，以便对实际生产起一定的指导作用。

二、实验仪器、工具和材料1、SBD-1B型数字白度仪2、硫酸钡标准校正白板、黑筒和滤光镜3、新闻纸、书写纸、胶版纸和不同克度的铜版纸、白版纸三、仪器的结构、功能和测试原理1、SBD-1B型数字白度仪的结构SBD-1B型数字白度仪用于直接测量表面平整的物体或粉末的白色程度，对于经荧光增白剂处理的物体，本仪器不仅能测定与视感度相一致的白度值，且能定量反映该物体荧光增白所反射的增量值。

仪器的结构如下图所示。

1.读数显示屏；2.后盖板；3.反射光道孔；4.入射光道孔；5.测量头装置；6.功能手轮；7.试样座；8.测量口；9.滑筒；10.“灯色温”；11.“被偿”调节孔；12.“校准”旋钮；13.“调零”旋钮；14.“测量”按键；15.“灯电流”键按；16.标牌；17.面板；18.BCD码输出插座；19.电源开关；20.保险管；21.电源的输入插座；22.MC；23.商标；24.橡皮脚2、仪器的功能仪器配有特殊的滤光器，适宜于对有色物体的色度或色差的测量，仪器的测色系统是符合CIE1964年所规定的10，大视场的色匹函数值，仪器能直接给出被测物在D65标准照明条件下的三刺值或色品（度）坐标值。

仪器对白色物体的白度评价能以三刺激值按CIE1986年15号出版物公布的白度公司换算其白度值（W10），和色调值（TW10），也可以按目前国际上各行业制度的白度公式换算其行业的白度值，及求取色调或不同样品间的色差（详见附见A）仪器对纸张的不透明度可准确地测量。

因此仪器可广泛地应用于纸张、纸板、纺织品、化纤、陶瓷、搪瓷、面粉、日用化工制品、塑料、矿物、滑石粉、瓷土、白色水泥等物体的白度和色度的准确测量。

印刷材料及适性课件第--印刷油墨 (一)印刷油墨是印刷过程中必不可少的一种材料，直接关系到印刷品的品质、效果和寿命。

本文将从印刷油墨的种类、适用场合、印刷技术等多个方面进行阐述。

一、印刷油墨的种类根据油墨的发展历程，印刷油墨可分为传统型和新型两类。

传统型印刷油墨是指以油墨树脂为主要基材的，如油墨、橡胶版印刷油墨和凹版印刷油墨等。

新型印刷油墨是指杂化型印刷油墨，以聚合物、水性和环保型油墨为主。

二、印刷油墨的适用场合1.传统型油墨适用于需要打印深色、印刷量大、色彩鲜明的印刷品。

常用于印刷包装纸箱、封面等。

2.新型油墨适用于各种类型的印刷品，具有环保、安全、耐光、适应性强等优点。

在外墙广告牌、服装印刷、食品包装上应用广泛。

三、印刷油墨的印刷技术1.胶印油墨：主要适用于纸张、包装、印刷各种彩绘等印刷品。

胶印油墨颜色饱满、覆盖性强、制作速度快等优点，广泛用于印刷工业。

2.丝网印刷油墨：主要用于在各种多材料上进行印刷，比如印刷塑料、瓷器、玻璃等物体上，这种印刷方式可使印刷品更加独特有创意。

3.凹版印刷油墨：主要适用于印刷卡纸、塑料、纸巾等物体上。

凹版印刷油墨的色彩饱满、清晰度高、耐磨性强，但成本较高。

四、印刷油墨的未来发展趋势由于环保、健康、安全等因素的影响，越来越多的新型印刷油墨出现在市场上。

未来印刷油墨的发展趋势将是：可降解、可循环利用、低污染、高效率、实用性强等。

总之，印刷油墨是印刷过程中非常重要的一种材料，它的发展已经逐渐朝着环保、安全方向发展。

生产厂商需要制作出更加质量稳定、转移率高、无害性强的产品，才能满足市场需求。

只有不断创新和完善自己才能在剧烈竞争的市场上占据一席之地。

印刷适性知识一、适性的定义为适应于印刷及复制品质的需要，对于原稿、复制、印刷、加工及装订等过程与技术，以及所涉及的各种材料、设备、环境及相关条件所作的种种要求，以期获得最佳品质的一切作业。

二、印刷与适性的关系1.凸版印刷：印纹部份凹下，印纹四周有框边的感觉。

适于少量表格、名片、信封、信纸、自黏贴纸或套号码的文字或简单插图印刷物。

2.平版印刷：印纹不凸出也不凹下，印纹细致而精美。

适于黑白与彩色书籍、彩色杂志、海报、高级信纸、纸盒、月历、报纸等的多色印刷物。

3.凹版印刷：有两种，1.雕刻凹版—其印纹部份用手触摸时有凸出感，油墨浓厚而结实。

适于有价证券、钞票的印刷。

2.照相凹版—其印纹看似有隐约网点状，又似连续调。

适于大发行量的彩色杂志、塑胶膜、铝箔等包装印刷物。

4.孔版印刷：印纹成毛边状，墨层厚实。

适于平面及曲面的硬质、软质印刷物体，包含塑胶面、车外大型海报、印刷电路板、局部上光、转写纸、布料等。

5.无版印刷：应用电子方式完成的印刷方式，有使用乾式墨粉与液体油墨两种，前者印纹部份有微凸状，而后者则与平版近似。

适于量少批多，中低品质的套色或彩色印刷物。

三、原稿的适性文字稿，理想的条件应包含：1.缮写清楚，稿件后内容不应再作修改。

2.编辑完整包含编、章、节、项等。

3.标点符号、段落均完整，并经细心整理。

4.错字、别字均已检查改正。

表格稿，理想的条件应包含：1.线条清晰，数字正确无误。

2.小数点应正确对齐。

3.负数或特别文、数字的颜色应标示清楚。

木炭画、国画、油画或水彩画等图画稿，理想的条件应包含：1.层次明朗、调子和谐。

2.色彩正常、质感良好。

3.主题正确、表现自然。

4.如原画太大，必须经过翻照成正片或照片，其色调应与原尽量相同。

正片或照片稿，理想的条件应包含：1.曝光正确、浓度良好。

2.影像鲜锐、彩度优美。

3.反差适当、层次丰富。

4.构图良好、解像力佳。

«印刷材料与适性»实验指导书印刷包装工程实验中心实 验 一 常用印刷纸和纸板白度及不透明度的测定一、实验目的和内容白度是检验纸和纸板质量的重用指标之一。

白度的大小和变化对印刷品的质量影响很大，本实验的目的是用测量白度的专用仪器，对印刷常用纸张的白度和不透明度进行测量并加以分析，以便对实际生产起一定的指导作用。

二、实验仪器、工具和材料 1、SBD-1B 型数字白度仪2、硫酸钡标准校正白板、黑筒和滤光镜3、新闻纸、书写纸、胶版纸和不同克度的铜版纸、白版纸三、仪器的结构、功能和测试原理1、SBD-1B 型数字白度仪的结构SBD-1B 型数字白度仪用于直接测量表面平整的物体或粉末的白色程度，对于经荧光增白剂处理的物体，本仪器不仅能测定与视感度相一致的白度值，且能定量反映该物体荧光增白所反射的增量值。

仪器的结构如下图所示。

1.读数显示屏；2.后盖板；3.反射光道孔；4.入射光道孔；5.测量头装置；6.功能手轮；7.试样座；8.测量口；9.滑筒；10.“灯色温”；11.“被偿”调节孔；12.“校准”旋钮；13.“调零”旋钮；14.“测量”按键；15.“灯电流”键按；16.标牌；17.面板；18.BCD 码输出插座；19.电源开关；20.保险管；21.电源的输入插座；22.MC ；23.商标；24.橡皮脚2、仪器的功能仪器配有特殊的滤光器，适宜于对有色物体的色度或色差的测量，仪器的测色系统是符合CIE1964年所规定的10，大视场的色匹函数值，仪器能直接给出被测物在D65标准照明条件下的三刺值或色品（度）坐标值。

仪器对白色物体的白度评价能以三刺激值按CIE1986年15号出版物公布的白度公司换算其白度值（W10），和色调值（TW10），也可以按目前国际上各行业制度的白度公式换算其行业的白度值，及求取色调或不同样品间的色差（详见附见A）仪器对纸张的不透明度可准确地测量。

因此仪器可广泛地应用于纸张、纸板、纺织品、化纤、陶瓷、搪瓷、面粉、日用化工制品、塑料、矿物、滑石粉、瓷土、白色水泥等物体的白度和色度的准确测量。

纸张是纤维间通过氢键相互粘结起来的随机取向网络层次结构。

包括两层含意：a纤维间自身相互粘结b 随机取向(定向排列)。

定量在200g/m2以上，而又以印刷或装璜为主要目的的纸，称为卡纸。

如250g/m2铜板卡(纸)，280g/m2玻璃卡(纸)等。

造纸纤维原料的分类：①木材类纤维原料：针叶木（木质由95％的管细胞构成，其杂细胞不多，木浆较纯，纤维长，造高强度的高级纸张）阔叶木（木质部由20％～40％是导管，纤维较短，含很多杂细胞，造出的纸疏松，不透明，制造印刷类纸）②非木材类纤维原料麦草（纤维一般长度在1.30～1.71mm之间，制造的纸强度较低，用来制造书写和印刷用纸）芦苇（纤维长度一般在0.95～1.52mm之间，杂细胞含量约占35％，芦苇制造的纸强度低，一般用来制造印刷用纸。

）蔗渣（纤维长度大部分为1.47～3.04mm，用来制造半透明纸，书写纸、印刷用纸。

）棉纤维（棉纤维长度20～56mm。

杂细胞含量很少，用于制造钞票纸、证券纸、晒图纸等高档纸）造纸纤维原料的化学组成：纤维素：性质：不溶于水和有机溶剂特点：①分子量高，分子大小不均一，分子呈直线状。

②分子间形成氢键，吸水，润胀等都与含有“－OH”有关。

③整个分子具有极性和方向性，在酸性或高温条件下可降解。

半纤维素：性质：在水中润胀度大，易溶于稀碱液。

特点：①是一种低分子量的多糖，占植物纤维原料的20～30%，②有好几种单糖构成，分子结构中有支链，平均聚合度在150±30木素：特点：组成复杂，分子呈立体网状结构的高分子化合物，天然木素呈黄褐色，一般情况，木素与纤维和半纤维之间有化学键联接，而纤维素与半纤维素之间不存化学联接。

性质：木素是疏水性物质，不易吸水润胀。

其他成分:主要有果胶质、矿物质和各种提物。

纤维长度及长宽比对纸张的影响：①长度较长，长宽比较大的纤维抄的纸强度较大。

②纤维长度大于0.3mm时，就不影响抗张强度和耐折度，纤维长度小于0.3mm时，抗张强度和耐折度明显变差。
