第七章模型或原型的制作

第七章模型或原型的制作
模型及其功能
模型在不同阶段的作用
• 同学在生活中见过哪些模型？
模型的概念和特点
• 概念：模型是根据实物、设计图样或构思，按比例、生态或 其他特征制成的与实物相似的一种物体。
• 特点：一般制作成本低，便于修改，能呈现产品方案。
• 播放视频：汽车碰撞试验
感性认识模型的重要性
思考：
（安全） 实验过程中有几个模型？各自有什么特征？ 为什么要进行这样的模拟实验？
汽车撞击试验模型 利用NF-3全机低速风洞对“运-8”模型进行吹风试验模型
模型
展示模型
展示模型在结构模型和功能模型的基础上发展而来的
一种模型。它是采用真实材料，用准确的尺寸，做成 与实际产品几乎一致的模型，作为产品的样品进行展 示，以便提供实体形象。
认识工艺
金属材料的锯割工艺
展示各种工艺
小米4金属边框，采用奥氏体304不 锈钢，40道制程193道工序，经过锻 压成型的工艺、8次CNC数控机床加 工打磨而成。
概念模型就是在草模的基础上，用概括的
手法表示产品的造型风格、布局安排、人机 关系等，从整体上表现产品造型的整体概念 。
模型
结构模型
结构模型为了研究产品造型与结构的关系
，清晰地表达产品的结构尺寸和连接方法， 并进行结构强度试验而制作的模型。
模型
功能模型
功能模型主要用于研究产品的各种性能以及人机
关系，同时也用作分析、检查设计对象各部分组件 尺寸与机体的相互配合关系，并在一定的条件下用 于试验。
模型在不同阶段的作用
• 通过模型的制作可以研究技术活动的规律和特征，在 设计的不同阶段，根据要求我们往往需要不同的模型。 下面我们来了解一下不同阶段的模型各自有什么特点。

第七章 模型或原型的制作复习(共35张PPT)

第七章 模型或原型的制作复习(共35张PPT)
建设示范点。 畅 通 美 化 旅 游线路 。投入 580多万 元,建 成*大道 ,极大地 改善了 集镇的 道路交通环境 ,为 庙 会 的 举 行奠定 了坚实 的基础 。投入 600多 万元改 善部分 农村基 础设施 建设,打
造 美 丽 乡 村 样板。 突 出 特 色 打 造旅游 亮点。 对*庙会 这一传 统商贸 习俗进 行了申 遗保护 措施,*庙 会目 前 已 被 列 为 第二批 县级保 护名录 ,仍在积 极申报 第六批 市级保 护名录 。同时 组织专 门 人 员 对 *庙 会作进 一步的 挖掘整 理,采 取录音 、录像 、数字 化多媒 体等方 式,对庙
考试属性 必考
必考＋ 加试
必考＋ 加试
知识梳理
要点突破
乡 镇 2018年 上 半 年 旅游工 作计划 总结 *镇 2018年 上 半 年 旅 游工作 总结
近 年 来 ,*镇 在 全力 发展经 济的同 时,依托 良好的 自然风 光和深 厚的历 史文化 底蕴,把 发 展 生 态 乡 村旅游 作为一 项重点 工作来 抓,合理 规划旅 游线路 ,加快路 网建设 ,提升 景 点 接 待 功 能,建设 美丽乡 村,全面 启动乡 村旅游 发展,为 广大 游客提 供更加 生态、
解析 本题中用不到圆板牙制作外螺纹丝。
答案 C
D.钻头
知识梳理
要点突破
【变式4】 在如图所示的连接件上手工加工内螺纹和外螺纹， 需要用到的工具是( )
知识梳理
要点突破
A.划针和样冲
B.划规和钢锯
C.锉刀和铁锤
D.丝锥和板牙
解析 加工内螺纹的工具是丝锥和丝锥板手；加工外螺纹的工具
是圆板牙和圆板牙板手。
知识梳理
要点突破
【典题1】 (2016·4月省选考)小明在通用技术实践课上，用角 钢制作如图所示的简易三角支架。以下操作中正确的是( )

通用技术必修技术与设计1第七单元模型或原型的制作三制作模型课件]必修1-7-3《制作模型》---竹蜻蜓课件

通用技术必修技术与设计1第七单元模型或原型的制作三制作模型课件]必修1-7-3《制作模型》---竹蜻蜓课件
无论如何，中西方学者都普遍承认，竹蜻蜓的 确是中国的古老发明，后来才传到欧洲的。
竹蜻蜓是怎么 飞起来的？
飞机是怎样飞起来的？
飞机是怎样飞起来的？
伯努利原理：流体的压强与它的流速有关, 流速越大,压强越小;反之亦然。
自制竹蜻蜓的外观
自制竹蜻蜓的设计草图
刻度尺画线定位，钢锯切割，台钳夹 持固定，锉刀锉削修型
竹 蜻 蜓
竹蜻蜓的身世之迷
许多国外的著作指出，中国东晋的 道家葛洪在其著作《抱朴子》（大 约成书于公元320年）中最早提出 了直升机的原理。李约瑟等人据此 推断是葛洪最早发明了竹蜻蜓。
但另一种保守的估 计是中国在14世纪 左右出现了竹蜻蜓， 因为在一幅画于 1460年的欧洲油 画中，小耶稣在圣 母怀里拿着一个当 时叫做“中国陀螺” （Chinese top） 热身操作

高中通用技术 模型和原型的制作 工艺课件

高中通用技术 模型和原型的制作 工艺课件
版社
工艺的概念
是指利用工具和设备对原材料、半
成品进行技术处理，使之成为最终 产品的方法。
高中通用技术 必修1 江苏教育出版社
工艺既表示生产过程（工艺流程）， 工艺也表示加工方法（钳工工艺、热处
理工艺等等）， 工艺还表示制造质量（工艺水平）， 工艺也是一种生产资源（工艺员、工艺 师、工艺设备等）。
f.锯割快结束时：减小
推锯时压力，不能让工件掉 落到地上，要用另一手扶住， 会烫手，注意安全
高中通用技术 必修1 江苏教育出版社
• 金属材料的锉削加工
为使工件符合设计的要求的形状、尺 寸和粗糙度，往往需要进行锉削、铣削和 磨削等切削加工。其中锉削加工操作简便， 应用广泛。
金属材料的锉削

锉刀种类
金属材料的锯割
起锯方法： a.左手大拇指 贴住锯条，起 锯角要小 b.行程短，压 力小，锯入23mm后才逐渐 正常割锯。
高中通用技术 必修1 江苏教育出版社
金属材料的锯割
锯割操作要领： a.站位和握锯姿势要正确； b.推锯加压，回拉不加压； c.锯程要长； d.推拉要有节奏。 e.不能用手抹和嘴吹铁屑。
※
高中通用技术 必修1 江苏教育出版社
工艺的分类
因材料加工方法不同：木工工艺、金属工艺 、陶瓷工艺等， 因目的和功能不同：常见的工艺有加工工艺 、装配工艺、检测工艺、 铸造工艺、表面 处理工艺等。
※
高中通用技术 必修1 江苏教育出版社
工艺的作用
保证产品质量 提高生产效率 影响产品的功能、强度、外观
高中通用技术 必修1 江苏教育出版社
金属材料的加工工艺
• 金属材料的锯割加工
以锯割方式把金属材料进行割断。

第七章模型或原型的制作

第七章模型或原型的制作

借鉴案例
木材模型制作
• • • • • • • • 测量 画图 切割 刨削 凿榫孔 榫接、胶接 组合 多功能学习用品盒（架）模型 装饰
强调安全操作规程
（1）刀、锯、锤、钳、钻等利器的安全 操作要领。 （2）安全用电的基本常识。
模型
功能模型
主要用于研究产品的各种性能以及人机关系，同时 也用作分析、检查设计对象各部分组件尺寸与机体 的相互配合关系，并在一定的条件下用于试验。
汽车撞击试验模型 利用NF-3全机低速风洞对“运-8”模型进行吹风试验模型
模型
展示模型
在结构模型和功能模型的基础上发展而来的展示模 型。它是采用真实材料，用准确的尺寸，做成与实际 产品几乎一致的模型，作为产品的样品进行展示，以 便提供实体形象。
模型
锯割快结束时：
锯割快结束时：减小推锯时压力，不能让工 件掉落到地上，要用另一手扶住，会烫手， 注意安全。
制作模型的一般过程
案例参考
制作模型步骤
• • • • • • • 1）选择合适的材料。 2）根据本地的条件，准备适当的工具和加工设备 3）按设计图样划线。 4）对材料进行锯割、切削等加工。 5）装配。 6）对模型进行表面处理。 7）对产品的外观造型和色彩进行评议；对产品的 结构、功能进行检测和试验，检验是否符合设计要 求。 • 8）对设计方案进行修改，做成模型。
划针
划规
样冲
钢直尺
角尺
夹装和锯割
• 锯条的正确安装
模型
锯割操作要领
锯割操作要领： a.站位和握锯姿势要正确； b.推锯加压，回拉不加压； c.锯程要长；d.推拉要有 节奏。e.不能用手抹和嘴 吹铁屑。
模型
起锯方法
起锯方法： a.左手大拇指 贴住锯条，起 锯角要小 b.行程短，压 力小，锯入23mm后才逐渐 正常割锯。

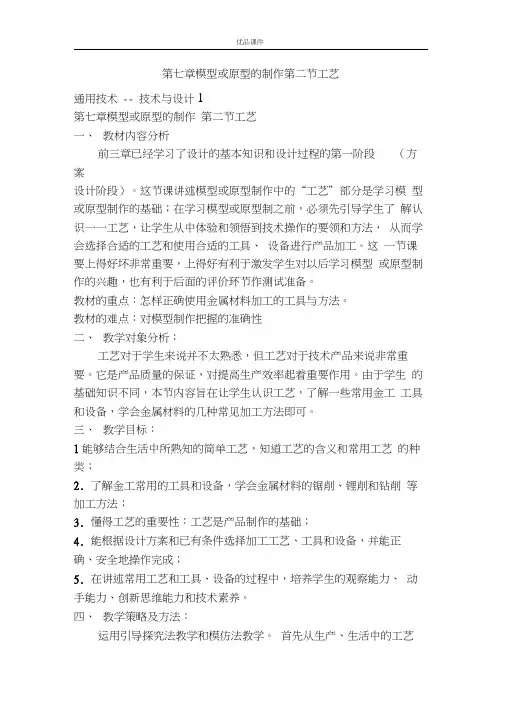

优品课件之第七章模型或原型的制作第二节工艺

优品课件之第七章模型或原型的制作第二节工艺

第七章模型或原型的制作第二节工艺通用技术 -- 技术与设计1第七章模型或原型的制作第二节工艺一、教材内容分析前三章已经学习了设计的基本知识和设计过程的第一阶段（方案设计阶段）。

这节课讲述模型或原型制作中的“工艺”部分是学习模型或原型制作的基础；在学习模型或原型制之前，必须先引导学生了解认识一一工艺，让学生从中体验和领悟到技术操作的要领和方法，从而学会选择合适的工艺和使用合适的工具、设备进行产品加工。

这一节课要上得好坏非常重要，上得好有利于激发学生对以后学习模型或原型制作的兴趣，也有利于后面的评价环节作测试准备。

教材的重点：怎样正确使用金属材料加工的工具与方法。

教材的难点：对模型制作把握的准确性二、教学对象分析：工艺对于学生来说并不太熟悉，但工艺对于技术产品来说非常重要。

它是产品质量的保证，对提高生产效率起着重要作用。

由于学生的基础知识不同，本节内容旨在让学生认识工艺，了解一些常用金工工具和设备，学会金属材料的几种常见加工方法即可。

三、教学目标：1能够结合生活中所熟知的简单工艺，知道工艺的含义和常用工艺的种类；2.了解金工常用的工具和设备，学会金属材料的锯削、锂削和钻削等加工方法；3.懂得工艺的重要性：工艺是产品制作的基础；4.能根据设计方案和已有条件选择加工工艺、工具和设备，并能正确、安全地操作完成；5.在讲述常用工艺和工具、设备的过程中，培养学生的观察能力、动手能力、创新思维能力和技术素养。

四、教学策略及方法：运用引导探究法教学和模仿法教学。

首先从生产、生活中的工艺讲起，列举常见产品的工艺，如装备工艺、制茶工艺、手工工艺、金属加工工艺等，再引入到新课题的教学活动中。

接着让学生做一做安装电话机底板或电子计算器的后盖等试验，然后请学生归纳操作工艺; 这样，学生就有了亲身的体验。

在实现教学的过程中，围绕着教学的目标展开，调动学生的积极性和对技术课程学习的兴趣而进行自主学习，老师指导和引导学生自行分析、讨论，加深对工艺在产品制作的重要性的理解。

模型或原型的制作精品PPT课件

模型或原型的制作精品PPT课件
第一节 模型
经验点滴
在设计的不同阶段，我们并不一定都要制 作模型，有些简单的设计可以直接制作原 型；有些设计可以根据需要制作一、二个 不同阶段的模型进行测试或展示。
第一节 模型
小结
❖ １、模型的概念
是根据实物、设计图样或构思，按比例、生态 或其他特征制成的与实物相似的一种物体。
❖ ２、模型的功能
汽车的配气系统模型
第一节 模型
展示模型 ❖ 用准确的尺寸，做成与实际产品几乎一致的模型
或按一定比例缩放的模型，作为产品的样品进行 展示，以便提供实体形象。另外通过展示模型可 以直接向设计委托方征求意见，为审核方案提供 实物依据。
多层住宅模型
第一节 模型
判断 这个直升机模型属于哪一阶段的模型？ 概 念 模 型
日产Pivo概念车
无人侦查机概念模型
第一节 模型
结构模型
汽车的底盘结构模型
为了研究产品造型与结 构的关系，清晰地表达 产品的结构尺寸和连接 方法，并进行结构强度 试验而制作的模型。
鸟巢模型
第一节 模型
功能模型
主要用于研究产 品的各种性能 以及人机关系， 同时也用作分 析、检查设计 对象各部分组 件尺寸与机体 的相互配合关 系等。
第一节 模型
回顾 ❖ 设计的一般过程
发 现 和 明 确 问 题
制
制作
定 设 计
模 型
方或 案原
测 试 评 估 及 优 化
编 写 产 品 说 明 书
型
第一节 模型
第七章 模型或原型的制作
第一节 模型
什么叫模型？ ❖模型（model）是根据实物、设计图样
或构思，按比例、生态或其他特征制成 的与实物相似的一种物体。

7模型或原型的制作ppt

7模型或原型的制作ppt

2、原型的作用
（1）有利于对设计方案的实现效果进行评估。 （2）有利于实现对于大规模生产的生产技术 与成本的估算。
大东方号
《大东方号》事例
《大东方号》集中了当时世界上最先进的各 种动力设备，邀请了著名的造船专家，想制 造一艘世界上最大、航速最快的远洋轮船， 但最后失败了。其根本原因是一次的完成图 纸设计后就直接施工制造的《大东方号》轮 船，虽然集中了当时造船技术的精华，但还 是造成了动力设备与庞大船体的动力需要不 匹配。
5、展示模型
采用真实材料，用准确的尺寸，做成与实际 产品几乎一致的模型或按一定比例缩放的模 型，作为产品的样品进行展示，以便提供实 体形象。另外通过展示模型可以直接向设计 委托方征求意见，为审核方案提供实物依据。
第二节 工 艺
一、认识工艺
1.工艺的涵义
工艺是指利用工具和设备对 原材料、半成品进行技术处理， 使之成为产品的方法。
用小塑料罐做个实用的手电，再用晒衣架上 的衣夹做个支架，需要时再将它们组合，不 是成了一只小兔台灯吗！
用微型车床削的竹节不锈钢管 作支柱，用广告纸做灯罩，用 瓶盖做底座，上面放一个用数 控激光切割机制作的有机玻璃 小熊，别有一种情趣，
选择肥皂盒做灯座，配 上一只塑料小碗作为灯 罩，再用一根自己用小 车床车制的灯柱，也别 有一番感受吧，
镀层：
小结：金属材料的加工工艺
黑色金属 有色金属 特色金属
金属材料的 加工工艺
划线 锯割 锉削 钻孔 连接 表面处理
注意安全
套丝机
5件套样冲
立式钻床
攻丝机
第三节 制作模型
作品展示
利用鼠标外壳、瓶盖、盒子做底座，使用硬纸 板设计的各种各样灯罩，选择软管做支架，便 形成了造型不同的多种设计方案

工艺--模型或原型的制作PPT课件

工艺--模型或原型的制作PPT课件
红茶:发酵度达80～90%的全发酵茶。制作过程不经杀菁,而是直接萎凋、揉切,然后进行完整发酵,使茶叶中所含的茶多酚氧化成为茶红素,因而形成红茶所特有暗红色茶叶、红色茶汤。
工艺
通过分析知道同样的原材料,工艺不同,制作出来的产品会有很大的差别。
即: 同样的材料,不同的工艺,产品会不同。
同学们能不能列举些生活中常见的工艺？
2.金属材料的加工工艺
金属材料的种类也很繁多,常见的金属材料可分为黑色金属、有色金属和特殊金属材料。不同的金属材料具有不同的性能。
一般说来,金属材料的加工包括划线、锯割、切削等工序。
工艺
1)划线(工具:划针、钢直尺、角尺、画规、样冲。)
划线就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点和基准线。
材料加工的目的:
就是要改变其大小、形状、外观或性质,以符合产品所需要的设计规格。
分析:绿茶和红茶的制造工艺。
工艺
绿茶:制作时不经过任何发酵过程、采摘后直接杀菁、揉捻、干燥而成的茶。滋味清新鲜醇,清爽宜人。因工法不同,又可分为以锅炒而成的炒菁绿茶,比方龙井、碧螺春,以及以高温蒸汽蒸煮的蒸菁绿茶,比方日本的煎茶、玉露,前者香气浓、后者有新鲜新绿感。
工艺对保证产品质量,提高生产效率具有非常重要的作用,它影响产品的功能,强度以及外观等方面。
工艺
(1)工艺对保证产品质量,提高生产效率具有非常重要的作用。 (2)工艺影响产品的功能,强度以及外观等方面。
3)工艺的意义:
你认为工艺对产品的质量还有那些影响？
思考:
工艺
材料世界是一个丰富的世界,木质材料、金属材料、塑料材料、电子材料、纸质材料都是常见的材料。不同的材料有不同的加工工艺。下面仅以金属材料的加工和处理为例,说明模型制作中加工工艺的一般步骤和方法。

模型或原型的制作课件

模型或原型的制作课件
Design model making design
模型和原型
1பைடு நூலகம்原型
加菲猫和它的原型——异国短毛猫
《里约大冒险》布鲁和它的原型——蓝金刚鹦鹉
模型或原型的制作课件
原型（prototype）通常是第一个能全面反映产 品功能的形体，它广泛应用于新产品的开发中，有 时原型就是最终产品。
新产品的开发需要考虑诸多方面的因素,比如: 在开发动漫时要借鉴动物原型；建筑造型设计要借 鉴模仿；一款新汽车的车型时其美学的创造性要受 到安全、人机工程学、可制造性等多方面要求的制 约，建立产品的物理原型，可以对这些方面作出较
（1）有利于对设计方案的实现效果进行评估。 （2）有利于实现对于大规模生产的生产技术与成
本的估算。
模型或原型的制作课件
2.模型☞草模
草模通过简单的制作可以简单的展示产品的 初期设计以及构思。
模型或原型的制作课件
2.模型☞展示模型
平面设计图和模型比较，那个更具体形象
模型或原型的制作课件
别墅建筑模型和普通住宅楼模型效果
模型或原型的制作课件
模型（model）是根据实物、设计图样或 构思，按比例、生态或其他特征制成的与实物 相似的一种物体。
模型或原型的制作课件
2.模型☞结构模型
国家体育场鸟 巢模型
建成后的奥林 匹克主体育场
模型或原型的制作课件
世界上最大的邮轮 英国海洋和悦号，排水 量226000吨，相当于三 个航空母舰，顶部夹板 有游乐场、游泳池、足 球场、高尔夫球场。
好的评价。
模型或原型的制作课件
悉尼歌剧院的 设计原型——球壳 的切割和拼接。
模型或原型的制作课件
迪拜帆船酒店和她的原型——帆船

第七章 模型或原型的制作

第七章 模型或原型的制作

鉴模仿；一款新汽车的车型时其美学的创造性要受
到安全、人机工程学、可制造性等多方面要求的制
约，建立产品的物理原型，可以对这些方面作出较
好的评价。
悉尼歌剧院的
设计原型——球壳 的切割和拼接。
迪拜帆船酒店和她的原型——帆船
迪拜月亮塔——月亮
迪拜浪花酒店和她的原型——海浪
杭州东方之门她的原型——裤子
原型的作用
（1）有利于对设计方案的实现效果进行评估。 （2）有利于实现对于大规模生产的生产技术与成
本的估算。
2.模型☞草模
草模通过简单的制作可以简单的展示产品的
初期设计以及构思。
2.模型☞展示模型
平面设计图和模型比较，那个更具体形象
别墅建筑模型和普通住宅楼模型效果
模型（model）是根据实物、设计图样或 构思，按比例、生态或其他特征制成的与实物 相似的一种物体。
既可以在金属表面涂上一层涂层，也可以采用电
镀的方法，即用电解方法在金属表面涂上一薄层
抗氧化的铬等金属材料。

制作人：苏金良
模 型 和 原 型
1.原型
加菲猫和它的原型——异国短毛猫
《里约大冒险》布鲁和它的原型——蓝金刚鹦鹉
原型（prototype）通常是第一个能全面反映产 品功能的形体，它广泛应用于新产品的开发中，有 时原型就是最终产品。
新产品的开发需要考虑诸多方面的因素,比如:
在开发动漫时要借鉴动物原型；建筑造型设计要借
法拉利概念
摩托车
概念模型具有超前的设计，是企业展示自
己未来设计设想或理念，基本不会量产。
奔驰概念纯 电动轿车
唯一量产的
概念跑车
宝马i8
加工工艺与模型制作
工艺是指利用工具和设备对原材料、半成 品进行技术处理，使之成为产品的方法。

高中通用技术《模型或原型的制作》优秀PPT课件

高中通用技术《模型或原型的制作》优秀PPT课件

三、实施制作
(一)工具与设备的使用
常 用 的 切 削 工 具 与 设 备
必工 先欲 利善 其其 器事 。，
常用工具的使用要领
（以多功能书桌的制作为例，介绍常用加工与装配工具的使用）
右手握锯柄，左手扶压住锯弓前端，食指也可抵 在弓架侧面。锯削时，右手主要控制推力，左手配 合右手扶正锯弓，并稍微施加压力。在夹持工件前， 用表面平整的板材贴住工件，以保护好工件的表面 不致被夹坏。在夹持工件时，用双手的力量来扳紧 手柄，切勿用其他工具来敲击手柄，以免损坏台虎 钳的各部件。在活动钳身的光滑平面上，不能用其 他工具进行敲击，以免降低它与固定钳身的配合性 能。台虎钳必须牢固地固定在钳台上，使钳身没有 松动现象，否则容易损坏台虎钳和影响工件加工的 质量
２．模型
“神舟飞船”模型
“神舟飞船”模型
神 州 飞 船 中 的 模 拟 人
2008北京奥运会主会场模型（鸟巢）
2008北京奥运会主会场模型
2008北京奥运会主会场模型
小 区 住 宅 模 型
一、原型与模型
２．模型
（２）模型的功能
①模型使设计对象具体化。
模型可视、可触、可控制，可以形象地表达所设计的产品的 比例、尺度、线型、色彩、材质以及每一个构成面。它是一种 实体语言，为设计的表达和交流提供了一条有效途径，使设计 委托者、生产单位和设计人员之间能够直接沟通，全面认识设 计方案。 由于现代工业产品大部分是在大规模、自动化和巨额资金投 入下生产出来的，因此．仅凭图纸提供设计意图，很难把握设 计的可靠性。如果设计一旦失败，损失将十分巨大，所以，设 计一件较复杂的产品，必须通过模型制作，才能投人生产。
③结构模型
为了研究 产品造型与结 构的关系，清 晰地表达产品 的结构尺寸和 连接方法，并 进行结构强度 试验而制作的 模型。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

奥 运 棒 球 场 模 型
奥 运 排 球 馆 模 型
奥 运 曲 棍 球 场
生 物 模 型
结构模型
汽车模型
模型是一个能全面反映产品功能的 形体，由于其制作成本低、便于修 改等优点，被广泛应用于新产品的 开发中。设计者一般通过模型来呈 现产品的设计方案。
• 大东方号被设计为用 螺旋桨和风帆推进的 铁壳船，船长 211米，“ 船宽36米，最大吃水 9.2米，总吨位18,915， 营运速率14节，有三 套推进装置：二具船 边明轮，一个艉螺旋 桨，六根张帆的桅杆， 帆总总面积有6,500 平方码。大东方号 1888年报废。
大东方号”
“ 大东方号”首航失败的原因
• 原因是一次性地完成图纸设计后就直 接施工制造的《大东方号》轮船，虽 然集中了当时造船技术的精华，但还 是造成了动力设备与庞大船体的动力 需要不匹配。 • 从《大东方号》事件我们不难看出有 时直接制作原型是不行的。在很多情 况下，模型是很好的替代品。
二、在设计过程中模型的功能
飞 机 风 洞 试 验
汽车碰撞试验
5、展示模型
是采用真实材料，按照准确的尺 寸做成的与实际产品几乎一致的 模型（样品）。
作为样品，为研究人机关系、结构、制造工艺、外观、 市场宣传等提供实体形象，并可以直接向委托方征求意 见，为审核方案提供实物依据。
枭龙战机展示模型
法拉利公开设计大赛最终入围的 20件作品
1、使设计对象具体化
模型可视、可触、可控制，可以形象地表达所设计的产品的比例、 尺度、线型、色彩、材质以及每一个构成面。它是一种实体语言， 为设计的表达和交流提供了一条有效途径，使设计委托者、生产 单位和设计人员之间能够直接沟通，全面认识设计方案。
2、帮助分析设计的可能性
由于现代工业产品大部分是在大规模、自动化和巨额资金投入 下生产出来的，因此．仅凭图纸提供设计意图，很难把握设计 的可靠性。如果设计一旦失败，损失将十分巨大，所以，设计 一件较复杂的产品，必须通过模型制作，才能投人生产。
一、模型的定义
(原型可以是产品本身，也可是与 产品大小相同、使用功能一致的物 体，有时原型就是最终产品) 模型是根据实物、设计图样或构思， 按比例、生态或其他特征制成的与 实物相似的一种物体。
军事模型
——飞机篇
军事模型
——舰船篇
军事模型
——兵偶篇
军事模型
——坦克篇
军事模型
——武器篇
奥 运 主 会 场
学会灵活运用，尝试变通！
三、模型的分类
1、草模
在设计初期阶段草模可以把设计构思 用立体模型简单的表示出来供设计人 员深入探讨时使用。
2、概念模型
概念模型就是在草模的基础上， 用概括的手法表示产品的造型 风格、布局安排、人机关系等， 从整体上表现产品造型的整体 概念。
雷诺概念车 马自达概念车
3、结构模型
为了研究产品造型与结构的关 系，清晰地表达产品的结构尺 寸和连接方法，并进行结构强 度试验而制作的模型。
法拉利结构模型图
化学教学中所使用的分子模型、生物中的人体器官 模型、物理学中的教学模型等都是结构模型。说了 半天不如看一眼，这就是结构模型的魅力所在。
4、功能模型
主要用于研究产品的各种性能以及人机关系，同 时也用作分析检查设计对象各部分组件尺寸与机 体的相互配合关系等。并在一定条件下用于试验。
模型的功能：
目的
设计者为了 把握设计 的可靠性 为了便于设计 委托者、生产 单位和设计者 间的直接沟通
措施 制 作 模 型
作用
帮助分析 设计的 可能性
使设计对象 具体化
柑橘榨汁机的设计过程中经历了： 草模 概念模型 结构模型 功能模型 展示模型，这五个模型制作的过程。
注意：但并不是产品设计的过程都必须要经 历了这五个模型制标：
1.能根据设计方案和已有条件选择加 工工艺，并能正确、安全地操作。 2.能根据设计方案制作一个产品的模 型或原型。 3.制作成功后，能对产品的外观加以 润色。
制作模型的一般步骤：
• • • • • • •
1.选择合适的材料。 2.根据本地的条件，准备适当的工具和加工设备。 3.按设计图样划线。 4.对材料进行锯割、切削等加工。 5.装配。 6.对模型进行表面处理。 7.对产品的外观造型和色彩进行评议；对产品的 结构、功能进行检测和试验，检验是否符合设计 要求 • 8.对设计方案进行修改，做成展示模型(样品)。
纸建筑模型的制作
制作过程：
制作 准备 零部件 加工
装配
表面 涂饰
纸模制作：
三视图 黏合
下料 拼接
裁切 精雕 表面涂饰
简式白炽台灯
