管道固定45度焊接

承插焊接弯头标准尺寸
承插焊接弯头是一种常见的管道连接件，用于改变管道的流向。

它通常由弯曲的管道制成，具有一定的标准尺寸。

一般来说，承插
焊接弯头的标准尺寸取决于管道的直径、壁厚和弯头的角度。

首先，管道的直径对于承插焊接弯头的尺寸至关重要。

通常情
况下，管道的直径越大，所需的弯头尺寸也会越大。

常见的管道直
径包括1/2英寸、3/4英寸、1英寸、2英寸等，对应的弯头尺寸也
会有所不同。

其次，壁厚也是影响承插焊接弯头尺寸的重要因素。

较厚壁的
管道需要更大尺寸的弯头来保证连接的牢固和稳定。

最后，弯头的角度也会影响其标准尺寸。

常见的弯头角度包括
45度和90度，不同角度的弯头尺寸也会有所不同。

总的来说，承插焊接弯头的标准尺寸是根据管道直径、壁厚和
弯头角度来确定的。

在选择合适尺寸的弯头时，需要根据具体的管
道参数和工程需求来进行合理选型，以确保管道连接的质量和稳定性。

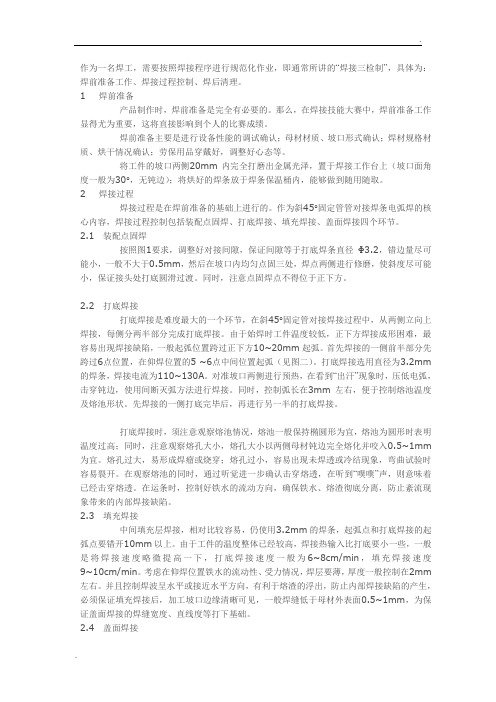

作为一名焊工，需要按照焊接程序进行规范化作业，即通常所讲的“焊接三检制”，具体为：焊前准备工作、焊接过程控制、焊后清理。

1 焊前准备产品制作时，焊前准备是完全有必要的。

那么，在焊接技能大赛中，焊前准备工作显得尤为重要，这将直接影响到个人的比赛成绩。

焊前准备主要是进行设备性能的调试确认；母材材质、坡口形式确认；焊材规格材质、烘干情况确认；劳保用品穿戴好，调整好心态等。

将工件的坡口两侧20mm内完全打磨出金属光泽，置于焊接工作台上（坡口面角度一般为30°，无钝边）；将烘好的焊条放于焊条保温桶内，能够做到随用随取。

2 焊接过程焊接过程是在焊前准备的基础上进行的。

作为斜45°固定管管对接焊条电弧焊的核心内容，焊接过程控制包括装配点固焊、打底焊接、填充焊接、盖面焊接四个环节。

2.1 装配点固焊按照图1要求，调整好对接间隙，保证间隙等于打底焊条直径Φ3.2，错边量尽可能小，一般不大于0.5mm，然后在坡口内均匀点固三处，焊点两侧进行修磨，使斜度尽可能小，保证接头处打底圆滑过渡。

同时，注意点固焊点不得位于正下方。

2.2 打底焊接打底焊接是难度最大的一个环节，在斜45°固定管对接焊接过程中，从两侧立向上焊接，每侧分两半部分完成打底焊接。

由于始焊时工件温度较低，正下方焊接成形困难，最容易出现焊接缺陷，一般起弧位置跨过正下方10~20mm起弧。

首先焊接的一侧前半部分先跨过6点位置，在仰焊位置的5 ~6点中间位置起弧（见图二）。

打底焊接选用直径为3.2mm 的焊条，焊接电流为110~130A。

对准坡口两侧进行预热，在看到“出汗”现象时，压低电弧，击穿钝边，使用间断灭弧方法进行焊接。

同时，控制弧长在3mm左右，便于控制熔池温度及熔池形状。

先焊接的一侧打底完毕后，再进行另一半的打底焊接。

打底焊接时，须注意观察熔池情况，熔池一般保持椭圆形为宜，熔池为圆形时表明温度过高；同时，注意观察熔孔大小，熔孔大小以两侧母材钝边完全熔化并咬入0.5~1mm 为宜。

45度焊接弯头标准
45度焊接弯头是一种常用的管件，用于连接两个管道并改变其方向。

为了确保其质量和可靠性，以下是45度焊接弯头的标准。

1.尺寸精度
45度焊接弯头的尺寸精度应符合相关标准，包括外径、壁厚、内径等。

其公差范围应符合行业标准，以确保其与管道的正确连接和密封性能。

2.形状精度
45度焊接弯头的形状精度应符合相关标准，包括角度、弯曲半径、弯曲角度等。

其形状精度将直接影响管道的连接效果和流体流动性能。

3.表面质量
45度焊接弯头的表面质量应良好，无明显缺陷、划痕、毛刺等。

表面质量将直接影响其使用寿命和外观质量。

4.强度要求
45度焊接弯头应具有一定的强度和承压力能力，能够承受流体压力和外部负载。

强度要求将直接影响其使用安全性和可靠性。

5.耐腐蚀性
45度焊接弯头应具有良好的耐腐蚀性，能够抵抗不同介质的腐蚀。

耐腐蚀性将直接影响其使用寿命和安全性。

6.装配精度
45度焊接弯头在装配时，应保证其与管道的正确连接和密封性能。

装配精度将直接影响其使用效果和可靠性。

7.制造工艺
45度焊接弯头的制造工艺应符合相关标准，包括材料选择、切割、打磨、焊接等。

制造工艺将直接影响其质量和可靠性。

8.检验标准
在生产过程中和成品出厂前，应对45度焊接弯头进行严格的检验，包括尺寸精度、形状精度、表面质量、强度要求、耐腐蚀性、装配精度、制造工艺等方面的检验。

检验标准应严格遵守相关标准和行业标准，以确保产品质量和可靠性。

专科毕业设计（论文）设计题目：管材倾斜45°固定焊接工艺及操作技巧系部：船舶与港口工程系专业：焊接技术及自动化班级：焊接101301姓名：鲍智敏学号：************ 指导教师：刘军华职称：副教授20 13年6月南京摘要单面焊手工电弧焊成形技术是在更大程度的困难，操作技术，但它也是锅炉，压力容器，管道焊工必须熟悉与基本技能。

尽快掌握尽可能单面焊技术，不仅是焊工本人，也是用人单位的极大关注。

倾斜45°固定管对接焊，因为“锅炉压力容器压力管道焊工和管理规则”以来出现的颁布和实施的试验项目。

45°倾斜固定管对接焊缝管之间的垂直和水平之间的固定的固定管焊接操作的焊接方法。

只要外行单面焊技术的基本技能，掌握焊接的操作方法是不是太困难。

管材倾斜45°焊接技能是压力容器及船舶建造领域焊工取证的重点项目，操作过程难度较大。

本文综合针对管材45°焊接操作难点及容易出现的问题，管材倾斜45°固定焊接操作技巧。

关键词管材倾斜45°固定焊接焊接工艺焊接操作技巧AbstractSide welding SMAW forming technology is among a greater degree of difficulty operating techniques, but it is also boilers, pressure vessels, piping welder must be familiar with the basic skills. Grasp as soon as possible side welding technology, not only is the welder himself, but also of great concern to the employer. 45 ° tilt fixed pipe butt welding since "Boiler and Pressure Vessel and Pressure Piping welders and management rules" have emerged since the promulgation and implementation of test items. 45 ° tilt fixed tube butt weld pipe is between the vertical and horizontal fixed between a fixed pipe welding method for welding operations. As long as a lay side welding technology basic skills, master the welding method of operation is not too difficult.45 ° tilt pipe welding skills are pressure vessels and ship construction welder forensics key project areas, the operation more difficult. This integrated pipe 45 °welding operation against difficulties and prone to problems, pipe welding operation fixed 45 ° tilt skills.Keywords 45 ° tilt fixed welded pipe Welding Welding techniques目录前言 (1)1 倾斜45°焊接技能的应用 (2)1.1 船舶规范中的应用...................................................................................................................................错误!未定义书签。

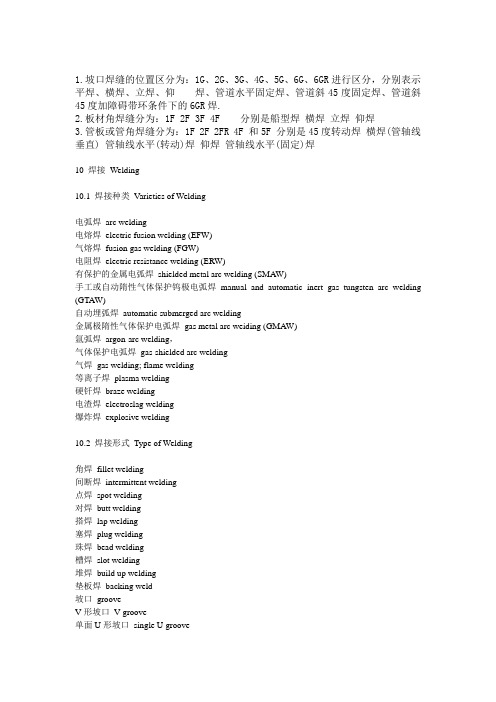

1.坡口焊缝的位置区分为：1G、2G、3G、4G、5G、6G、6GR进行区分，分别表示平焊、横焊、立焊、仰焊、管道水平固定焊、管道斜45度固定焊、管道斜45度加障碍带环条件下的6GR焊.2.板材角焊缝分为：1F 2F 3F 4F 分别是船型焊横焊立焊仰焊3.管板或管角焊缝分为：1F 2F 2FR 4F 和5F 分别是45度转动焊横焊(管轴线垂直) 管轴线水平(转动)焊仰焊管轴线水平(固定)焊10 焊接Welding10.1 焊接种类V arieties of Welding电弧焊arc welding电熔焊electric fusion welding (EFW)气熔焊fusion gas welding (FGW)电阻焊electric resistance welding (ERW)有保护的金属电弧焊shielded metal arc welding (SMA W)手工或自动隋性气体保护钨极电弧焊manual and automatic inert gas tungsten arc welding (GTA W)自动埋弧焊automatic submerged arc welding金属极隋性气体保护电弧焊gas metal arc weiding (GMAW)氩弧焊argon-arc welding，气体保护电弧焊gas-shielded arc welding气焊gas welding; flame welding等离子焊plasma welding硬钎焊braze welding电渣焊electroslag welding爆炸焊explosive welding10.2 焊接形式Type of Welding角焊fillet welding间断焊intermittent welding点焊spot welding对焊butt welding搭焊lap welding塞焊plug welding珠焊bead welding槽焊slot welding堆焊build up welding垫板焊backing weld坡口grooveV形坡口V groove单面U形坡口single U grooveK形坡口double bevel grooveX形坡口double V groove双面U形坡口double U grooveU-V组合坡口combination U and V groove 根部间隙root gap焊接符号symbol of weld错边量alignment tolerance10.3 焊接位置Welding Position仰焊overhead welding现场焊field weld (F.W.)封底焊back run welding立焊vertical welding平焊flat welding工厂（车间）焊接shop weld定位焊tack weld跳焊skip welding节距pitch10.4 焊接缺陷Defects of Welding焊接裂纹weld crack根部裂纹root crack微裂纹micro crack错位mismatch弧坑pit; crater焊穿burn through夹渣slag inclusion咬边；咬肉undercut焊瘤overlap气孔porosity, blow hole砂眼blister针孔pin hole严重飞溅excessive spatter未溶合incomplete fusion; lack of fusion根部未焊透incomplete penetration10.5 其它母材；基层金属base metal预热preheating热影响区heat affected zone (HAZ)焊条welding electrode (rod)焊丝welding wire焊药（剂）flux11 热处理Heat Treatment11.1 普通热处理Conventional Heat Treatment退火annealing局部退火spot annealing中间退火process annealing球化退火spheroids annealing等温退火isothermal annealing极软退火dead-soft annealing回水tempering正火normalizing淬火quenching水淬火water quenching油淬火oil quenching等温淬火isothermal quenching断续淬火slack quenching高温淬火hot quenching水冷淬火cold quenching调质quenching and tempering消除应力stress relief时效处理ageing treatment可淬性hardenability过热敏感性superheated susceptivity回火脆性temper brittleness11.2 表面热处理Surface Heat Treatment火焰表面淬火flame surface quenching感应（高频）硬化induction hardening渗碳carbonization渗氮nitridation渗铬chromizing渗铝aluminizing12 检验及试验12.1 检验Inspection焊接检验welding inspection无损检验non-destructive testing (NDT)肉眼检验；外观检验visual inspection着色渗透检验dye penetrant inspection液体渗透检验liquid penetrant test (PT)X射线照相X-ray radiographyγ射线照相gamma radiography射线检验radiographic test (RT)涡流探伤eddy current test (ET)超声波探伤ultrasonic test (UT)磁粉探伤magnetic particle test (MT)荧光渗透检验fluorescent penetrant inspection12.2 试验Test压力试验pressure test水压试验hydraulic test气压试验pneumatic test气密试验air tightness test泄漏试验leak test卤气泄漏试验halogen gas leak test盛水试验full water test真空试验vacuum test拉伸试验tension test弯曲试验bending test冲击试验impact test硬度试验hardness test疲劳试验fatigue test压扁试验flattening test扩口试验flaring test金相试验microscopic test腐蚀试验corrosion test焊接工艺评定试验welding procedure qualification test。

桥架水平45度弯头制作公式
桥架水平45度弯头是桥架系统中常用的构件之一，其制作方法需
要掌握一定的规律和技巧。

下面将详细介绍桥架水平45度弯头制作的
公式及制作过程，供大家参考。

桥架水平45度弯头的制作公式为：L = 1.414R + 0.054πd，其
中L为弯头的长度，R为弯曲半径，d为管道直径。

具体制作步骤如下：
1.确定弯头半径：首先需要确定弯头的半径，根据特定的实际要
求和实际情况进行计算。

一般来说，弯头半径越大，弯头的制作难度
就越大。

2.计算弯头长度：根据公式L = 1.414R + 0.054πd，计算出弯头的长度。

3.切割管道：根据弯头长度，将管道以相应的长度进行切割。

需
要注意的是，在切割管道时要保证切割的位置准确无误，以确保弯头
的质量。

4.将管道弯曲成45度弧形：将切割好的管道弯曲成45度的弧形，弯曲半径应该与计算出的半径一致。

此时，需要使用专业的弯管机进
行操作，保证操作过程中管道的质量和形状。

5.焊接：将弯曲好的管道进行焊接，将多个管道相互连接起来，
形成一整个桥架水平45度弯头。

需要注意的是，在制作桥架水平45度弯头时，要根据具体的实际情况和操作要求，进行合理的设计和计算。

同时，操作人员还需要掌握相应的焊接技巧和操作技巧，保证弯头的质量和安全性。

总之，制作桥架水平45度弯头需要遵循规律和技巧，掌握一定的实际经验和操作技能。

只有这样，才能在制作过程中保证弯头质量的要求和安全性。

钢制管道焊接验收标准1SY/T 4103-- 钢质管道焊接及验收1 范围本标准适用于使用碳钢钢管、低合金钢钢管及其管件,输送原油、成品油及气体燃料等介质的长输管道、压气站管网和泵站管网的安装焊接。

适用的焊接接头型式为对接接头、角接接头和搭接接头,适用的焊接方法为焊条电弧焊、埋弧焊、熔化极及非熔化极气保护电弧焊、药芯焊丝自保护焊、气焊和闪光对焊,以及上述方法之间相互组合的焊接方法。

适用的焊接位置为固定焊、旋转焊,或者两种位置的结合。

本标准规定了对管道安装焊接接头进行破坏性试验验收标准、射线检测、超声波检测、磁粉检测及渗透检测验收标准。

2 规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。

凡是标注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 3091 低压流体输送用焊接钢管(ISO 559:1991,Steel Tubes forWater and Sewage SecondEdition,NEQ)GB/T 3375 焊接名词术语GB/T 5117 碳钢焊条(ANSI/AWS A5.1:1991 Covered Carbon Steel Arc1WeldingElectrodes,EQV)GB/T 5118 低合金钢焊条(ANSI/AWS A5.5:1981 Low Alloy Steel CoveredArc WeldingElectrodes,NEQ)GB/T 5293 埋弧焊用碳钢焊丝和焊剂(ANSI/AWS A5.17:1989 ,EQV) GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝(ANSI/AWSA5.18:1979 ,Carbon SteelFiller Metals for Gas Shielded Arc Welding,NEQ)GB/T 8163 输送流体用无缝钢管(ISO 559:1991,Steel Tubes for Waterand Sewage SecondEdition,NEQ)GB/T 97ll.1 石油天然气工业输送钢管交货技术条件第一部分:A级钢管(ISO 3183:1996,EQV)GB/T 10045 碳钢药芯焊丝(ANSI/AWS A 5.20:1995, Carbon SteelElectrodes for Flux Cored Arcwelding,EQV)GB/T 12470 埋弧焊用低合金钢焊丝和焊剂(ANSI/AWS A 5.23,NEQ) GB/T 13793 直缝电焊钢管(JIS G3444:1988, Carbon Steel Tubes forGeneral StructuralPurposes,NEQ)2GB/T 14957 熔化焊用钢丝GB/T 14958 气体保护焊用钢丝GB/T 17493 低合金钢药芯焊丝(ANSI/AWS A 5.29:1980,EQV)JB/T 7902 线型像质计SY/T 0327 石油天然气钢质管道对接环焊缝全自动超声波检测(APISTD 1104:1999,Weldingof Pipelines and Related Facilities,NEQ;ASTM E1961:1998, Standard Practice for Mechanized Ultrasonic Examination of Girth Welds Using Zonal Discrimination with Focused Search Units E,NEQ)SY/T 5038 普通流体输送管道用螺旋缝高频焊钢管(API SPEC5L,Specification for LinePipe,NEQ)国质检锅[ ]248号中华人民共和国国家技术监督局<特种设备无损检测人员考核与监督管理规则>API RP 2201 rocedures for Welding or Hot Tapping on Equipment in ServiceAPI Spec 5L 线管规范(API SPEC 5L,Specification for Line Pipe)API Std 1104 管道及相关设施的焊接(Welding of Pipelines and Related Facilities)ASTM E92金属材料维氏硬度的测试方法Standard Test Method for3Vickers Hardness of MetallicMaterials E)ASTM E165 液体渗透剂检验的标准试验方法(Standard Test Method for Liquid Penetrant Examination)ASTM E709 粉检验指南(Guide for Magnetic Particle Examination)ASTM E1025 用于放射学的孔型像质指示计的设计,制造(StandardPractice for Design,Manufacture,andMaterial Grouping Classification of Hole-Type Image Quality Indicators (IQI) Used for Radiology)ASTM E747 用金属丝透度计进行射线实验的质量控制标准方法(Standard Practice for Design,Manufacture and Material Grouping Classification of Wire Image Quality Indicators (IQI) Used for Radiology)AWS A5.1 碳钢药皮电弧焊焊条(Covered Carbon Steel Arc Welding Electrodes)AWS A5.2 铸铁和钢质气焊焊丝(Iron and Steel Oxyfuel Gas Welding Rods)AWS A5.5 低合金钢药皮电弧焊焊条(Low Alloy Steel Covered Arc Welding Electrodes)AWS A5.17 埋弧焊碳钢焊丝及焊剂 (Carbon Steel Electrodes and Fluxes for Submerged-Arc Welding)4AWS A5.18 气保护电弧焊碳钢填充金属(Carbon Steel Filler Metals for Gas Shielded Arc Welding)AWS A5.20 碳钢药芯电弧焊焊丝(Carbon Steel Electrodes for Flux Cored Arc welding)AWS A5.28 气体保护电弧焊低合金钢填充金属(Low-Alloy Steel Filler Metals for Gas Shielded Arc Welding)AWS A5.29 低合金钢药芯电弧焊焊丝(Low-Alloy Steel Electrodes for Flux C ored Arc Welding)3定义3.1 业主 company工程的主管单位或建设单位,或由其委派或授权的单位或代表。

1.坡口焊缝的位置区分为：1G、2G、3G、4G、5G、6G进行区分，分别表示平焊、横焊、立焊、仰焊、管道水平固定焊、管道斜45度固定焊。

2. 板材角焊缝分为：1F、2F、3F、4F，分别是船型焊、横焊、立焊、仰焊。

3. 管板或管角焊缝分为：1F、2F、2FR、4F和5F，分别是45度转动焊、横焊（管轴线垂直）、管轴线水平（转动）焊、仰焊管轴线水平（固定）焊。

平焊平焊的简介：1G就是平焊。

焊接特点：1. 熔焊金属主要依靠自重向熔池过度。

2. 熔池形状和熔池金属容易保持、控制。

3. 焊接同样板厚的金属，平焊位置的焊接电流比其他焊接位置的电流大，生产效率高。

4. 熔渣和熔池容易出现混搅现象，特别是焊接平角焊缝时，熔渣容易超前而形成夹渣。

*酸性焊条熔渣与熔池不易分清；碱性焊条两者比较清楚；5. 焊接参数和操作不当时，易形成焊瘤、咬边、焊接变形等缺陷。

6. 单面焊背面自由成型时，第一道焊缝容易产生焊透程序不均、背面成型不良等形象。

焊接要点：1. 根据板厚可以选用直径较大的焊条和较大的焊接电流焊接。

2. 焊接时焊条与焊件成60°~80°夹角，控制好熔渣和液态金属分离，防止熔渣出现超前现象。

3. 当板厚≤6mm时，对接平焊一般开Ⅰ型坡口，正面焊缝宜采用φ3.2~φ4的焊条短弧焊接，熔深可达板厚的2/3 ；背面封底前，可以不清根（重要结构除外），但熔渣要清理干净，电流可以大些。

4. 对接平焊若有熔渣和熔池金属混合不清现象时，可将电弧拉长、焊条前倾，并做向熔池后方推送熔渣的动作，防止夹渣产生。

5. 焊接水平倾斜焊缝时，宜采用上坡焊，防止夹渣和熔池向前方移动，避免夹渣。

6. 采用多层多道焊时，应注意选好焊道数和焊接顺序，每层不宜超过4~5mm。

7. T型、角接、搭接的平角焊接接头，若两板厚度不同，应调整焊条角度将电弧偏向厚板一边，使两板受热均匀。

8. 正确选用运条方法■焊厚≤6mm时，Ⅰ型坡口对接平焊，采用双面焊时，正面焊缝采用直线型运条，稍慢；背面焊缝也采用直线型运条，焊接电流稍大些，速度快些。

低合金钢管45°固定焊条电弧焊对焊接角度
的要求
低合金钢管在进行45°固定焊条电弧焊对焊接时，有一些要求需要注意。

首先，焊接角度应准确控制在45°左右，允许的误差范围应在2°以内。

这是为了保证焊接
接头的强度和稳定性，以及确保焊接后的整体结构能够满足设计要求。

其次，焊接过程中应注意保持恰当的焊接速度，避免过快或过慢。

过快的焊接
速度可能导致焊缝不充分，焊接质量不达标；而过慢则容易造成焊接熔渣残留、气孔等缺陷。

因此，焊工需要根据实际情况和焊接材料的特性，选择适合的焊接速度，以确保焊缝的质量。

此外，焊接角度的起始点和结束点也需要特别关注。

起始点要保持焊接电弧稳定，避免起头不良导致焊缝不均匀；结束点则要保证焊接电弧在结束前焊接适当长度，避免冷裂纹等质量问题。

在焊接操作过程中，还需要注意保持良好的焊接条件。

首先，焊工应确保焊接
区域清洁，避免污染物进入焊缝；其次，确保焊接材料的质量稳定，如焊条的干燥和储存条件等；另外，适当调整焊接电流和电压等参数，以满足低合金钢管的特性和焊接要求。

总之，在进行低合金钢管45°固定焊条电弧焊对焊接时，需要准确控制焊接角度、注意焊接速度和起始、结束点的处理，同时保持良好的焊接条件。

这些措施将有助于确保焊接接头的质量和稳定性，以及保证整体结构的安全和可靠性。

管道焊接坡口角度管道焊接坡口角度是管道工程中一个重要的焊接参数，它对焊接质量和管道的使用寿命有着直接的影响。

合理的坡口角度可以保证焊接接头的强度和密封性，从而确保管道的安全运行。

本文将从不同角度探讨管道焊接坡口角度的相关内容。

我们需要明确什么是管道焊接坡口角度。

管道焊接坡口角度是指在管道焊接过程中，两个管道的焊接缝之间的夹角。

常见的坡口角度有45度、60度、90度等。

不同的坡口角度适用于不同的管道材料和厚度。

选择合适的坡口角度可以提高焊接接头的强度和密封性。

坡口角度的选择应根据管道的材质和厚度来确定。

一般情况下，对于碳钢管道，常用的坡口角度为60度或45度。

这样的角度可以有效地提高焊接接头的强度，并减少焊接过程中的应力集中。

对于不锈钢管道，一般选择45度的坡口角度，以保证焊接接头的密封性。

管道焊接坡口角度还与焊接方法和焊接材料有关。

对于手工电弧焊接和气体保护焊接，一般选择较大的坡口角度，以便焊工操作。

而对于自动焊接和机器焊接，一般选择较小的坡口角度，以提高焊接效率和质量。

在选择焊接材料时，需要考虑其熔点和热膨胀系数，以保证焊接接头的稳定性和密封性。

在进行管道焊接时，还需要注意坡口角度的加工和清洁。

坡口加工应精确，确保坡口的尺寸和角度符合要求。

在焊接前，还需要对坡口进行清洁，去除油污、氧化物和其他杂质，以确保焊接接头的质量。

焊接过程中，应控制好焊接速度和电流，避免过热和过冷，以免产生焊接缺陷。

管道焊接坡口角度的质量检验也是至关重要的。

常用的检验方法有目视检验、射线检验和超声波检验等。

目视检验是最常用的方法，通过观察焊接接头的外观和形状来判断其质量。

射线检验和超声波检验可以检测焊接接头内部的缺陷，如裂纹和气孔等。

通过合理选择检验方法，可以及时发现和修复焊接缺陷，确保管道的安全运行。

管道焊接坡口角度是管道工程中的一个重要参数，它直接影响着焊接接头的强度和密封性。

在进行管道焊接时，应根据管道材质、厚度和焊接方法选择合适的坡口角度，并注意坡口的加工和清洁。
