墙模板工程施工方案计算书(最新)一、工程概况1.1 项目名称墙模板工程施工1.2 工程地址具体地址待定1.3 工程概述本工程为墙模板工程施工，主要包括墙体模板的搭建、拆除等工作。

二、工程量清单2.1 墙模板数量统计根据实际测量，本工程墙模板数量共计XX平方米。

2.2 施工工艺要求•搭建模板时要保证垂直度和平整度，严禁出现倾斜和变形现象；•拆除模板时要小心细致，不得损坏周边结构。

2.3 工程施工进度计划按照施工进度计划，合理安排施工顺序，保证工程按时完工。

三、工程费用预算3.1 原材料费用•模板板材费用：XXXX元/平方米•支撑杆费用：XXXX元/根•其他辅助材料费用：XXXX元/项3.2 人工费用•搭建人工费用：XXXX元/平方米•拆除人工费用：XXXX元/平方米3.3 设备使用费用•搭建设备使用费用：XXXX元/日•拆除设备使用费用：XXXX元/日3.4 合计费用综合计算原材料费用、人工费用和设备使用费用，预计本工程总费用为XXXX 元。

四、施工总结4.1 施工方案•按照工程量清单和施工进度计划，合理安排施工队伍；•严格按照工艺要求施工，保证施工质量；•控制工程费用，做到物尽其用。

4.2 施工风险施工过程中可能存在安全隐患和质量风险，施工人员需加强安全意识，及时发现并解决问题。

4.3 验收标准根据施工图纸和技术要求，对施工成果进行验收，合格方可移交使用。

以上为墙模板工程施工方案计算书的内容，如有问题或需要进一步详细了解，请随时与工程负责人联系。

墙模板设计计算书一. 荷载计算:已知条件:墙混凝土计算高度h=1.00m;⑥.新浇混凝土对模板侧面的压力标准值 25.00 KN/m2⑦倾倒混凝土时产生的水平荷载 4.0 KN/m2 γc=25 KN/m3混凝土自重设混凝土的入模温度 T=15.00℃t=200/(T+15)=200/(15.00+15)=6.67设混凝土浇筑速度 V=32.00m/sβ1=1.00 外加剂修正系数β2=1.00 塌落度修正系数F 1=0.22γctβ1β2V1/2=0.22×25×6.67×1.00×1.00×32.001/2=207.42 KN/m2F 2=γcH=25×1.00=25.00 KN/m2取F=25.00 KN/m2二．墙模板计算:模板采用组合钢摸板,荷载折减系数取0.85按模板宽度:0.300m单元计算;模板EI=55560000000N·mm2模板W=5940mm3;按四跨连续梁计算模板计算跨度l=0.600m模板允许应力[σ]=215.0 N/mm21.荷载荷载: q=0.85×(1.2×⑥+1.4×⑦) ×0.300 =0.85×(1.2×25.00+1.4×4)×0.300=9.78KN/m用于计算弯矩q’=0.85×⑥×0.300=0.85×25.00×0.300=6.375KN/m用于计算挠度2.抗弯强度验算:M=0.1070ql2=0.1070×9.78×0.6002=0.3767KN·mσ=M/W=0.3767×106/5940=63.4N/mm2<215.0N/mm23.挠度验算:ω=0.6320×q’l4/100EI=0.6320×6.375×(0.600×1000）4/(100×55560000000)=0.10mm<[ω]=1.5mm允许挠度[ω]=1.5mm三.墙侧模水平龙骨强度验算:水平龙骨采用2根φ48.5mm×3.5mm钢管;间距0.600mm水平龙骨截面抵抗矩W=5080;水平龙骨刚度EI=25100000000;水平龙骨允许应力[σ]=205.0000N/mm2水平龙骨计算跨度l=0.6000m按五跨连续梁计算; 荷载折减系数取0.90荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×(1.2×25.00+1.4×4)=25.00KN/m2q=25.00×0.600=21.36KN/m 用于计算弯矩q’=0.90×⑥×0.600=15.00N/mm用于计算挠度M=0.105×ql2=0.105×21.36×0.30002=0.2019KN·m max/2W=0.2019×106/(2×5080)σ=Mmax=19.8673N/mm2<205.0000N/mm2ω=0.644q’l4/(2×100EI)=0.644×15.00×(0.3000×1000)4/(2×100×25100000000) =0.0156mm< [ω]=L/500=(0.3000×1000)/500=0.6000mm七.墙侧模竖向龙骨强度验算:竖向龙骨采用2根φ48.5mm×3.5mm钢管; 间距0.6000mm竖向龙骨截面抵抗矩W=5080;竖向龙骨刚度EI=25100000000;竖向龙骨允许应力[σ]=205.0000N/mm2竖向龙骨计算跨度l=0.6000m按三跨连续梁计算:荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×(1.2×25.00+1.4×4)=25.00KN/m2q=25.00×0.6000=15KN/m 用于计算弯矩q’=0.90×⑥×0.6000=13.5000N/mm用于计算挠度=0.1×ql2=0.1×15×0.60002=0.54KN·mMmadσ=M/2W=0.54×106/(2×5080)max=53N/mm2<205N/mm2ω=0.677q’l4/(2×100EI)=0.677×13.5000×(0.6000×1000)4/(2×100×25100000000) =0.24mm< [ω]=L/500=(0.6000×1000)/500=1.20mm八.墙侧模板对拉螺栓强度验算:对拉螺栓采用M16螺栓螺栓竖向间距0.6000m; 螺栓水平向间距0.600m=17.8000KN螺栓抗拉强度fbN=25.00×0.6000×0.600=6.4080KN<fb=17.8000KN。

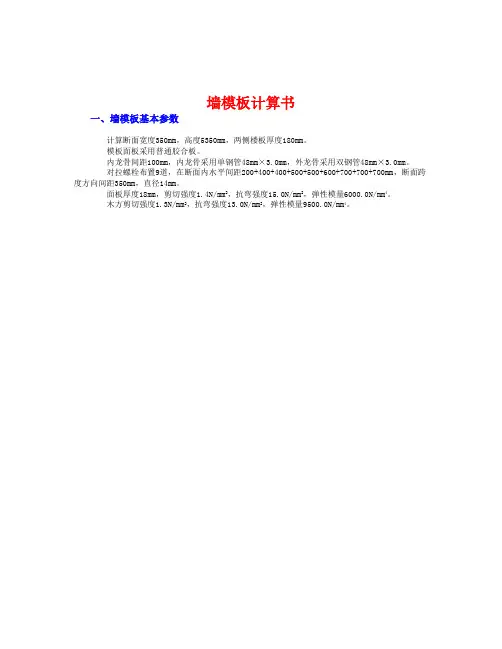

墙模板计算书一、墙模板基本参数计算断面宽度350mm，高度5350mm，两侧楼板厚度180mm。

模板面板采用普通胶合板。

内龙骨间距100mm，内龙骨采用单钢管48mm×3.0mm，外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置9道，在断面内水平间距200+400+400+500+500+600+700+700+700mm，断面跨度方向间距350mm，直径14mm。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。

木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。

5350m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=40.540kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×40.550=36.495kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照简支梁计算。

面板的计算宽度取0.10m 。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

根据《建筑施工手册》，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

计算的原则是按照龙骨的间距和模板面的大小,按支撑在次楞上的三跨连续梁计算。

面板计算简图1.抗弯强度验算弯矩计算公式如下:M=0.1q1l2+0.117q2l2其中，M--面板计算最大弯矩(N·mm)；l--计算跨度(次楞间距): l =300.0mm；新浇混凝土侧压力设计值q1: 1.2×48.659×0.500×0.900=26.276kN/m；倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m；其中0.90为按《施工手册》取的临时结构折减系数。

面板的最大弯矩：M =0.1×26.276×300.02+0.117×1.890×300.02= 2.56×105N·mm；按以下公式进行面板抗弯强度验算：σ = M/W< f其中，σ --面板承受的应力(N/mm2)；M --面板计算最大弯矩(N·mm)；W --面板的截面抵抗矩:W = bh2/6 = 500×18.0×18.0/6=2.70×104 mm3；f --面板截面的抗弯强度设计值(N/mm2)；f=13.000N/mm2；面板截面的最大应力计算值：σ = M/W = 2.56×105 / 2.70×104 = 9.5N/mm2；面板截面的最大应力计算值σ =9.5N/mm2小于面板截面的抗弯强度设计值[f]=13N/mm2，满足要求！2.抗剪强度验算计算公式如下:V=0.6q1l+0.617q2l其中，V--面板计算最大剪力(N)；l--计算跨度(次楞间距): l =300.0mm；新浇混凝土侧压力设计值q1: 1.2×48.659×0.500×0.900=26.276kN/m；倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m；面板的最大剪力：V = 0.6×26.276×300.0 + 0.617×1.890×300.0 = 5079.5N；截面抗剪强度必须满足:τ= 3V/(2bh n)≤f v其中，τ--面板截面的最大受剪应力(N/mm2)；V--面板计算最大剪力(N)：V = 5079.5N；b--构件的截面宽度(mm)：b = 500mm ；h n--面板厚度(mm)：h n = 18.0mm ；f v--面板抗剪强度设计值(N/mm2)：f v = 1.500 N/mm2；面板截面的最大受剪应力计算值: τ =3×5079.5/(2×500×18.0)=0.847N/mm2；面板截面抗剪强度设计值: [f v]=1.500N/mm2；面板截面的最大受剪应力计算值τ=0.847N/mm2小于面板截面抗剪强度设计值[τ]=1.5N/mm2，满足要求！3.挠度验算根据《建筑施工手册》，刚度验算采用标准荷载，同时不考虑振动荷载作用。

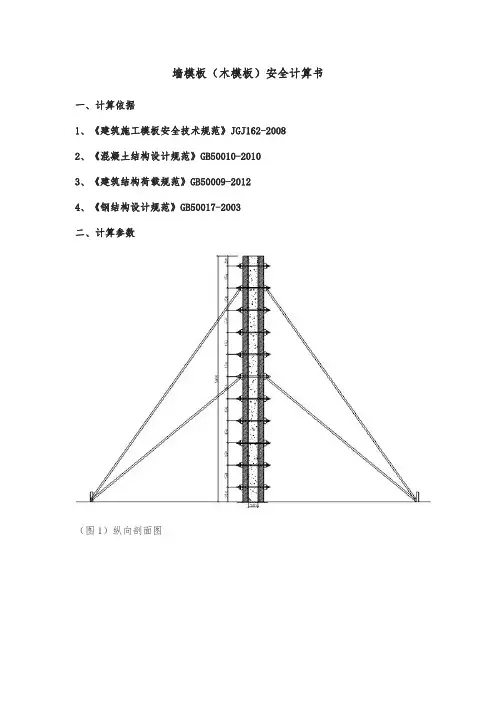

墙模板（木模板）安全计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003二、计算参数（图1）纵向剖面图（图2）立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.22γct0β1β2V0.5＝0.22×24×4×1.2×1.15×20.5=41.218kN/m2 F2=γcH＝24×5000/1000=120kN/m2标准值G4k＝min[F1,F2]＝41.218kN/m2承载能力极限状态设计值根据墙厚的大小确定组合类型：当墙厚大于100mm：S＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]当墙厚不大于100mm：S＝0.9max[1.2G4k+1.4Q2k，1.35G4k+1.4×0.7Q2k]则：S=0.9×max(1.2×41.218+1.4×(1×2+(1-1)×4),1.35×41.218+1.4×0.7×(1×2+(1-1)×4))=51.844kN/m2正常使用极限状态设计值Sk＝G4k＝41.218kN/m2四、面板验算根据规范规定面板可按简支跨计算，根据施工情况一般楼板面板均搁置在梁侧模板上，无悬挑端，故可按简支跨一种情况进行计算，取b=1m单位面板宽度为计算单元。

W＝bh2/6=1000×152/6=37500mm3I＝bh3/12=1000×153/12=281250mm4其中的h为面板厚度。

1、强度验算q＝bS＝1×51.844=51.844kN/m（图3）承载能力极限状态受力简图（图4）面板弯矩图(kN·m)Mmax＝0.259kN·mσ＝Mmax/W＝0.259×106/37500=6.913N/mm2≤[f]＝30N/mm2满足要求2、挠度验算qk＝bSk=1×41.218=41.218kN/m（图5）正常使用极限状态受力简图（图6）面板变形图νmax＝0.265mm≤[ν]＝200/400=0.5mm 满足要求五、次梁验算q＝aS＝200/1000×51.844=10.369kN/m qk＝aSk＝200/1000×41.218=8.244kN/m 1、抗弯强度验算（图7）承载能力极限状态受力简图（图8）梁弯矩图Mmax＝0.207kN·mσ＝Mmax/W＝0.207×106/(83.333×1000)=2.489N/mm2≤[f]＝15N/mm2满足要求2、抗剪强度验算（图9）次梁剪力图(kN)Vmax＝2.426kNτ=VmaxS0/(Ib)=2.426×103×62.5×103/(416.667×104×5×10)=0.728N/mm2≤[fv]＝2N/mm2满足要求3、挠度验算（图10）正常使用极限状态受力简图（图11）次梁变形图ν＝0.055mm≤[ν]＝450/400=1.125mm满足要求4、支座反力计算Rmax=4.728KNRmaxk=3.759KN六、主梁验算因主梁的跨度一般是较大的，为了方便计算且保证安全，可以按有悬挑的四跨连续梁计算，计算简图如下：（图12）承载能力极限状态受力简图1、抗弯强度验算（图13）主梁弯矩图Mmax＝0.946kN·mσ＝Mmax/W＝0.946×106/(8.986×1000)=105.223N/mm2≤[f]＝205N/mm2满足要求2、抗剪强度验算（图14）主梁剪力图Vmax＝5.913kNτ=VmaxS0/(Ib)=5.913×1000×6.084×103/(21.566×104×1.2×10)=13.9N/mm2≤[fv]＝120N/mm2满足要求3、挠度验算（图15）正常使用极限状态受力简图（图16）主梁变形图ν＝0.513mm≤[ν]＝450/400=1.125mm满足要求4、支座反力计算对拉螺栓承受的支座反力：N=14.197KN七、对拉螺栓验算对拉螺栓拉力值N：N＝0.95XYFs＝0.95XY×(1.2G4k+1.4Q3k)＝0.95×450/1000×450/1000×(1.2×41.218+1.4×2)=10.054kN≤Ntb=17.8kN满足要求。

墙模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范编制。

墙段：Q1。

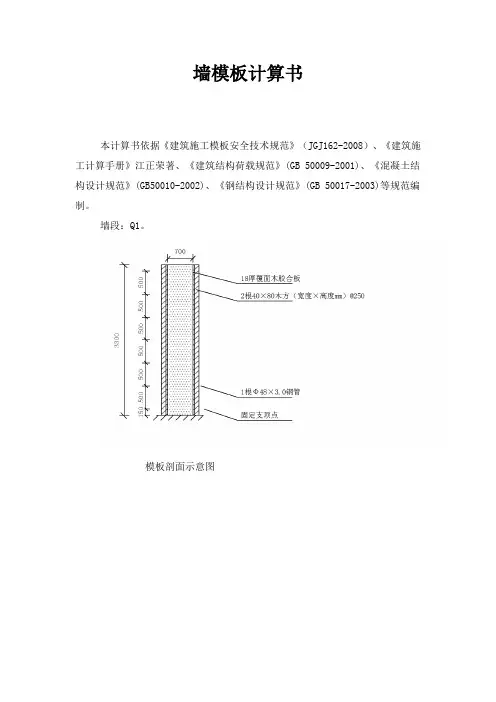

模板剖面示意图(二) 主楞参数材料：1根Ф48×3.0钢管；间距(mm)：150,500*6；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；(三) 次楞参数材料：2根40×80木方（宽度×高度mm）；间距(mm)：250；木材品种：太平洋海岸黄柏；弹性模量E：10000N/mm2；抗压强度设计值fc：13N/mm2；抗弯强度设计值fm：15N/mm2；抗剪强度设计值fv：1.6N/mm2；(四) 加固楞支拉参数加固楞采用固定支顶点支拉；固定支顶点水平间距：500mm；固定支顶点竖向间距(mm)依次是：150,500*6；二、墙模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。

根据《模板规范（JGJ162-2008）》第5.2.1条规定，面板按照简支跨计算。

这里取面板的计算宽度为3.300m。

面板的截面惯性矩I和截面抵抗矩W分别为:I = 3300×183/12= 1.604×106mm4；W = 3300×182/6 = 1.782×105mm3；1.荷载计算及组合(一) 新浇砼作用于模板的最大侧压力G4k按下列公式计算，并取其中的较小值:F1=0.22γtβ1β2V1/2F2=γH其中γ -- 砼的重力密度，取24.000kN/m3；t -- 新浇砼的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 砼的入模温度，取20.000℃；V -- 砼的浇筑速度，取1.500m/h；H -- 砼侧压力计算位置处至新浇砼顶面总高度，取3.300m；β1-- 外加剂影响修正系数，取1.200；β2-- 砼坍落度影响修正系数，取1.150。

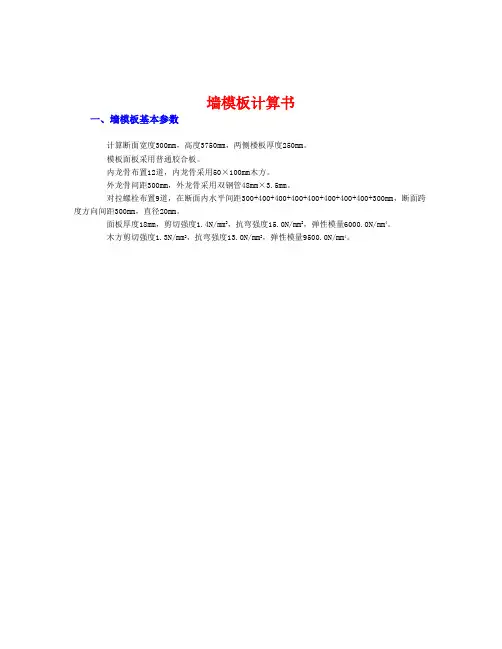

墙模板计算书一、墙模板基本参数计算断面宽度300mm，高度3750mm，两侧楼板厚度250mm。

模板面板采用普通胶合板。

内龙骨布置12道，内龙骨采用50×100mm木方。

外龙骨间距300mm，外龙骨采用双钢管48mm×3.5mm。

对拉螺栓布置9道，在断面内水平间距300+400+400+400+400+400+400+400+300mm，断面跨度方向间距300mm，直径20mm。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。

木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。

3143143143143143143143143143143143750m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.000h； T ——混凝土的入模温度，取25.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.750m；1——外加剂影响修正系数，取1.200；2——混凝土坍落度影响修正系数，取1.150。

根据公式计算的新浇混凝土侧压力标准值 F1=57.600kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×57.600=51.840kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

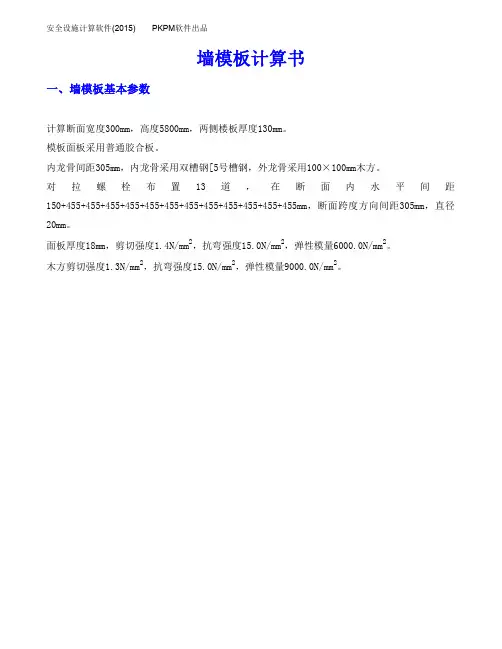

墙模板计算书一、墙模板基本参数计算断面宽度300mm，高度5800mm，两侧楼板厚度130mm。

模板面板采用普通胶合板。

内龙骨间距305mm，内龙骨采用双槽钢[5号槽钢，外龙骨采用100×100mm木方。

对拉螺栓布置13道，在断面内水平间距150+455+455+455+455+455+455+455+455+455+455+455+455mm，断面跨度方向间距305mm，直径20mm。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

5800m m300mm模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

当浇筑速度大于10m/h或坍落度大于180mm时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T——混凝土的入模温度，取20.000℃；V——混凝土的浇筑速度，取2.500m/h；H——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值F1=27.000kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×27.000=24.300kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照连续梁计算。

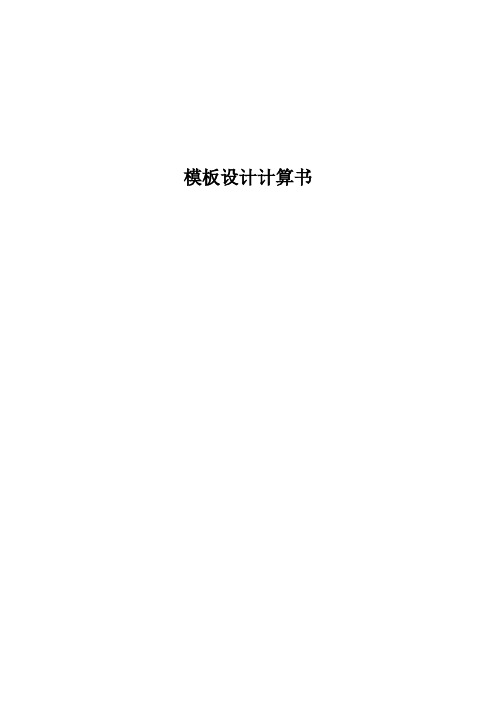

模板设计计算书模板结构设计计算书本工程墙体、框架柱、框架梁均采用组合钢模板，支撑采用ф50*3.5钢管。

现依据《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001进行编制设计计算书。

一、墙体模板计算本工程墙体模板采用组合钢模板组拼，墙高3m，厚18cm，宽3.3m。

钢模板采用P3015(1500mm*300mm)分二行竖排拼成。

内钢楞采用2根ф50*3.5钢管，间距为750mm，外钢楞采用统一规格钢管，间距为900mm。

对拉螺栓采用M18，间距为750mm。

混凝土自重（r c）为24KN/m3，强度等级为C20，塌落度为7cm，采用0.6m3混凝土吊斗卸料，浇筑速度为1.8m/h，混凝土温度为200c，用插入式振捣器振捣。

钢材抗拉强度设计值：Q235钢为215N/㎜2，普通螺栓为170 N/㎜2。

钢模的允许挠度：面板为1.5㎜，钢楞为3㎜。

验算：钢模板、钢楞、对拉螺栓是否满足设计要求？1、荷载设计值（1）混凝土侧压力1）混凝土侧压力标准值：按公式F1=0.22r c t0β1β2V1/2和F2=r c H进行计算。

其中t0=200/（20+15）=5.71 F1=0.22r c t0β1β2V1/2=0.22*24000*5.71*1*1*1.81/2=40.4KN/㎡F2=r c H=24*3=72KN/㎡取两者中小值，即F1=40.4KN/㎡。

2）混凝土侧压力设计值：F=F1*分项系数*折减系数=40.4*1.2*0.85=41.21KN/㎡（2）倾倒混凝土时产生的水平荷载为4 KN/㎡荷载设计值为4*1.4*0.85=4.76 KN/㎡。

（3）进行荷载组合F’=41.21+4.76=45.97 KN/㎡2、验算（1）钢模板验算P3015钢模板（δ=2.5mm）截面特征，I xj=26.97*104mm4,W xj=5.94*103mm3 1)计算简图：化为线均布荷载：q1=F‘*0.3/1000=45.97*0.3/1000=13.79N/㎜(用于计算承载力)；q2=F*0.3/1000=41.21*0.3/1000=12.36N/㎜(用于验算挠度)。

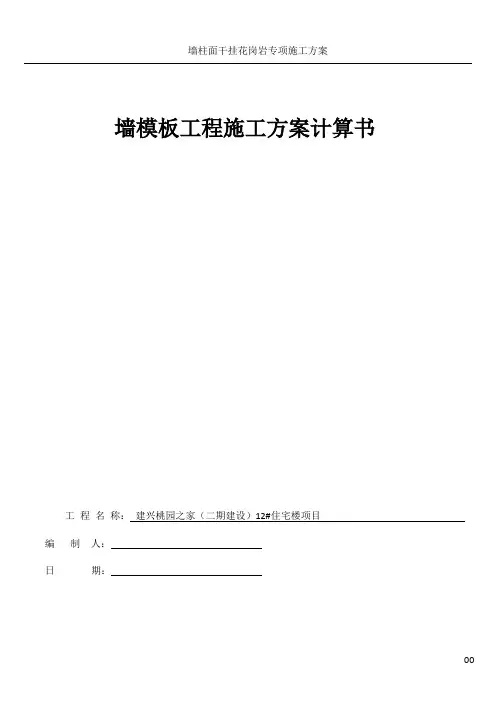

墙模板工程施工方案计算书工程名称：建兴桃园之家（二期建设）12#住宅楼项目编制人：日期：目录一、编制依据1二、工程参数1三、新浇砼对模板侧压力标准值计算2四、墙侧模板面板验算3五、墙侧模板次楞验算4六、墙侧模板主楞验算6七、对拉螺栓验算9一、编制依据1、工程施工图纸及现场概况2、《建筑施工安全技术统一规范》GB50870-20133、《混凝土结构工程施工规范》GB50666-20114、《建筑施工模板安全技术规范》JGJ162-20085、《建筑结构荷载规范》GB50009-20126、《钢结构设计规范》GB50017-20037、《冷弯薄壁型钢结构技术规范》GB50018-20028、《木结构设计规范》GB50005-20039、《混凝土模板用胶合板》GB/T17656-2008二、工程参数2005005001503600三、 新浇砼对模板侧压力标准值计算依据《砼结构工程施工规范GB50666-2011》，采用插入式振动器且浇筑速度不大于10m/h ，砼坍落度不大于180mm 时，新浇筑砼对模板的侧压力标准值，按下列公式分别计算，并取其中的较小值:210t 28.0V F C βγ==0.28×24×5.7×1×1=38.3 kN/m 2H F c γ==24×3.6=86.4 kN/m 2其中 γc -- 混凝土的重力密度，取24kN/m 3；t 0 -- 新浇混凝土的初凝时间，按200/(T+15)计算，取初凝时间为5.7小时。

T ：混凝土的入模温度，经现场测试，为20℃；V -- 浇筑速度，为砼浇筑高度（厚度）与浇筑时间的比值，取1m/h ； H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.6m ； β-- 混凝土坍落度影响修正系数，取1。

根据以上两个公式计算，新浇筑混凝土对模板的侧压力标准值取较小值38.3kN/m 2。

四、墙侧模板面板验算面板采用竹胶合板，厚度为12mm，验算跨中最不利抗弯强度和挠度。

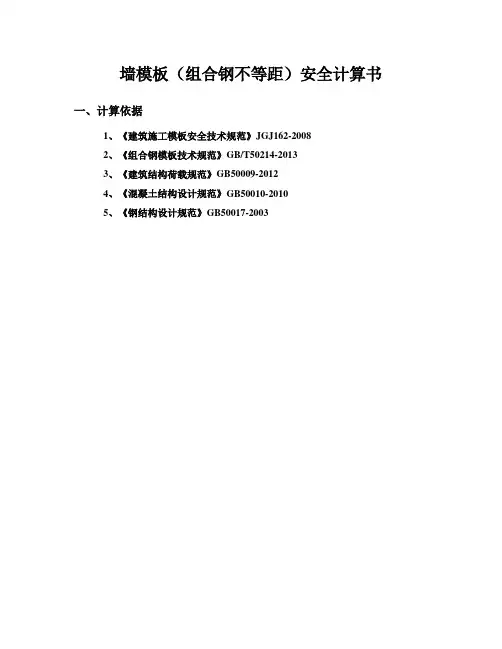

墙模板（组合钢不等距）安全计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《组合钢模板技术规范》GB/T50214-20133、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《钢结构设计规范》GB50017-2003二、计算参数（图1）立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.22γc t0β1β2V0.5＝0.22×24×4×1.2×1.15×20.5=41.218kN/m2F2=γc H＝24×3000/1000=72kN/m2标准值G4k＝min[F1,F2]＝41.218kN/m2承载能力极限状态设计值S＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]则：S=0.9×max(1.2×41.218+1.4×2,1.35×41.218+1.4×0.7×2)=51.844kN/m2正常使用极限状态设计值S k＝G4k＝41.218kN/m2四、面板验算面板长向接缝方式为端缝齐平，根据《组合钢模板技术规范》GB50214，4.3.5和4.4.4条，面板强度及挠度验算，宜以单块面板作验算对象。

根据规范《组合钢模板技术规范》（GB/T50214-2013）附录B可查得：W＝21100mm3，I＝907000mm41、强度验算（图2）面板强度计算简图q＝bS＝600/1000×51.844=31.106kN/m（图3）面板弯矩图(kN·m) M max＝0.194kN·mσ＝M max/W＝0.194×106/21100=9.214N/mm2≤[f]＝205N/mm2满足要求2、挠度验算q k＝bS k=600/1000×41.218=24.731kN/m（图4）面板挠度计算简图（图5）面板挠度图(mm) νmax＝0.007mm≤[ν]＝1.5mm满足要求五、内钢楞验算根据工程实际在面板水平放置时内钢楞竖直放置，为了符合实际可采用墙全高内的内钢楞的实际跨数作为计算模型，这样做符合实际情况。

墙模板（组合式钢模板）计算书一、工程属性新浇混凝土墙名称桥台台身新浇混凝土墙墙厚(ｍm) 1200混凝土墙的计算高度(mm) 60５0 混凝土墙的计算长度(mm）1749０二、荷载组合混凝土重力密度γc（kN/ｍ3）24 新浇混凝土初凝时间ｔ0(h) 4外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β21．15混凝土浇筑速度Ｖ(m/h) ２.５混凝土侧压力计算位置处至新浇混凝３土顶面总高度H（m)2倾倒混凝土时对垂直面面板荷载标准值Q3ｋ(kＮ／m2)新浇混凝土对模板的侧压力标准值G4k=mｉn［0.22γc t0β1β2v1/２,γｃH]=ｍin[0．22×2４×4×1×1.15×2.51/2，24×3]=mｉn[38．4，72]＝38.4kＮ/m2承载能力极限状态设计值S承＝0．９ｍaｘ[１.2G4ｋ＋1.4Q３k,１．35G4k＋1．４×0．７Q３k］=0.９ｍax[1．2×3８.4+1．4×２,１．３5×３8.4+１.4×0.７×2]＝0.9ｍax[48．8８，53.8]=0.９×53.8＝48.42ｋN/ｍ2正常使用极限状态设计值S正＝Ｇ4ｋ=３8.４kＮ／m２三、面板布置面板铺设方式水平面板长向接缝方式端缝齐平模板设计立面图四、面板验算荷载设计值折减系数0.95 面板宽度ｂ(mm) 6００面板厚度(mm) 3 面板长度(mm) １5００面板截面惯性矩I(cm4）58.87 面板截面抵抗矩Ｗ(cm3) １3.02面板抗弯强度设计值[ｆ］(N／mｍ2) ２０5 面板弹性模量E（N/mｍ２) 206000单块面板一端悬臂长(mm) ３0０小梁间距（mm) ４0０面板长向接缝方式为端缝齐平,根据《组合钢模板技术规范》GB5０21４，4.3.5和４．4.4条,面板强度及挠度验算，宜以单块面板作验算对象。

墙模板计算书一、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。

模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

内楞采用圆钢管48×3.0，每道内楞1根钢楞，间距250mm。

外楞采用圆钢管48×3.0，每道外楞2根钢楞，间距400mm。

穿墙螺栓水平距离400mm，穿墙螺栓竖向距离450mm，直径12mm。

墙模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.444h；T —— 混凝土的入模温度，取30.000℃；V —— 混凝土的浇筑速度，取10.000m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.000m ；1—— 外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.150。

根据公式计算的新浇混凝土侧压力标准值 F1=96.000kN/m2 实际计算中采用新浇混凝土侧压力标准值 F1=96.000kN/m2 倒混凝土时产生的荷载标准值 F2= 4.000kN/m2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。

46.08kN/mA面板计算简图1.抗弯强度计算f = M/W < [f]其中 f —— 面板的抗弯强度计算值(N/mm2)；M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩,W = 40.00×1.80×1.80/6=21.60cm3；[f] —— 面板的抗弯强度设计值(N/mm2)。

墙身钢模板受力计算书混凝土墙钢模板计算书混凝土墙钢模板计算依据《组合钢模板技术规范》GB50214-2001，《钢结构设计规范》GB50017-2003，《冷弯薄壁型钢结构技术规范》GBJ18-87，《混凝土结构工程施工及验收规范》GB50204-2002等规范标准编制。

一、参数信息1、混凝土墙参数：所验算混凝土墙构件名称：Q1，混凝土墙厚度b(m)：0.7，混凝土墙高度h(m)：4.5，混凝土墙宽度l(m)：6；2、荷载参数：振捣混凝土荷载标准值(kN/m2)：4，新浇筑混凝土侧压力标准值(kN/m2)：14.873，荷载设计值放大系数ξ：1.2；3、材料参数：平面模板类型：900*1500*3，对拉螺栓类型：M10，内钢楞材质：圆钢管48×3.0，扣件类型：碟形26，组合钢模板弹性模量E(N/mm2)206000；4、钢模板构造参数：内钢楞布置方式：垂直向，钢模板组合时端缝布置方式：齐平，不设置外钢楞，内外钢楞重叠处不设对拉螺栓，内钢楞横间距a(m)：0.45，内钢楞对拉螺栓竖向间距a1(m)：0.75，内钢楞端部悬挑有效长度l(m)：0；5、钢模板构造简图：二、墙模板荷载标准值计算新浇混凝土侧压力标准值 F 1=14.873kN/m 2；振捣混凝土荷载标准值：F 2=4kN/m 2。

三、内钢楞强度和刚度验算1、单根内钢楞荷载计算q=(1.2F 1+1.4F 2)×ξ×a/2=(1.2×14.873+1.4×4)×1.2×0.45/2=6.33kN/m2、内钢楞计算方式确认内钢楞端部悬臂有效长度l=0m每内外钢楞上对拉螺栓个数n=[6/0.45]=13；123456789101112136.33KN/M6.33KN/M6.33KN/M计算简图弯矩图(kN·m)12345678910111213-0.124mm -0.124mm变形图(mm)3、内外钢楞强度与刚度验算最大弯矩M max=0.13544KN.m；最大变形νmax=0.124mm；抗弯验算：σ=M max/W=0.13544×106/4490=30.16N/mm2≤205N/mm2，满足要求刚度验算：νmax=0.124mm≤750/500=1.5mm，满足要求五、外钢楞强度和刚度验算1、单根内钢楞荷载计算q=(1.2F1+1.4F2)×ξ×a×a1/2=(1.2×14.873+1.4×4)×1.2×0.45×0.45/2=2.85kN/m2、外钢楞计算方式确认内钢楞对拉螺栓间距/内钢楞间距=0.75/0.45=1.67，为简化计算按单跨简支梁进行验算计算简图1.425KN12-1.425KN-1.425KN剪力图(kN)12-0.534KNm弯矩图(kN·m)12-0.180mm变形图(mm)3、外钢楞强度与刚度验算最大弯矩M max=0.534KN．m；最大变形νmax=0.180mm；抗弯验算：σ=M max/W=0.534×106/4490=118.93N/mm2≤205N/mm2，满足要求刚度验算：νmax=0.180mm≤750/500=1.5mm，满足要求六、对拉螺栓承载验算单根对拉螺栓承载荷载值F=(1.2F1+1.4F2)×ξ×a×a1=(1.2×14.873+1.4×4)×1.2×0.45×0 .75=9.50kN≤[F]=18.45kN，满足要求。

墙模板和柱模板设计计算书1、设计资料现浇钢筋混凝土剪力墙,混凝土强度等级C30, 墙体尺寸：高×宽×厚=3200 ×3300×210施工条件：坍落度80mm, 0.6m3吊斗卸料，浇筑速度2m/h, 混凝土入模温度15℃，采用插入式振捣器振捣。

试设计模板。

钢筋混凝土框架柱，混凝土强度等级C30，柱尺寸：高×截面高×截面宽=4300×700×550施工条件：混凝土浇筑速度3m/h, 导管下料，坍落度180mm, 混凝土入模温度15℃，采用插入式振捣器振捣。

2、参考资料建筑施工手册（第五版）. 北京: 中国建筑工业出版社，2012.建筑施工模板安全技术规范(JGJ162-2008)混凝土结构工程施工规范(GB50666-2011)钢框胶合板模板技术规程(JGJ96-2011）组合式钢模板技术规程(GB50214-2001)3、墙模板计算3.1基本参数次楞(内龙骨)间距：200mm 对拉螺栓水平间距：400mm主楞(外龙骨)间距：500mm 对拉螺栓竖向间距：500mm对拉螺栓直径：M12龙骨材料：钢楞截面类型：圆钢管直径48.00mm 壁厚3. 0mm 主楞肢数：2 龙骨材料：木楞次楞肢数：1 宽度：50mm 高度：80mm面板类型：竹胶合板面板厚度：18.00mm面板弹性模量：9500.00N/mm2面板抗弯强度设计值f c =13.00N/mm2面板抗剪强度设计值：1.50N/mm2；方木抗弯强度设计值f c=13.00N/mm2方木弹性模量E=9500.00N/mm2方木抗剪强度设计值f t=1.50N/mm2钢楞弹性模量E=206000.00N/mm2钢楞抗弯强度设计值f c=205.00N/mm2图1 墙模板组装示意图3.2墙模板荷载标准值计算t=200/T+15=6.67hF1=0.22γtβ1β2V=0.22×24×6.67×1×1×2=49.80kN/m2F11=γH=3.3×24=79.2kN/m2取较小值49.80kN/m2作为本工程计算荷载。

一、模板基本结构本标段防撞墙模板组合钢模板，面板采用δ=5mm钢板，横肋采用厚度δ=6mm，宽100mm扁钢，间距为320mm；；中竖肋采用厚度δ=6mm，宽100mm扁钢，间距为305mm；连接竖肋采用厚度δ=8mm，宽100mm扁钢，间距为270mm；模板四角采用4个φ16mm拉杆对拉。

具体详见模板设计图。

二、荷载计算1、振捣砼所产生的荷载P1=4KN/m2，作用范围在有效压力高度之内。

2、倾倒砼所产生的水平动力荷载P2=2KN/m2，施工采用吊罐浇注。

3、根据《公路桥涵施工技术规范》（JTJ 041-2000）第309页公式D-1、D-2，按下列二式计算，取其中最小值：P=0.22γt0β1β2V1/2 D—1=0.22×25×200/（20+15）×1.0×1.15×1.01/2=36.1（kPa）P=γH=25×1.18=29.5（kPa）D—2取P =29.5（kPa）根据《公路桥涵施工技术规范》（JTJ 041-2000）第66页表9.2.2进行荷载组合，考虑振动荷载4 kPa，倾倒砼所产生的水平动力荷载2kPa，则P max=P1+P2+P3=4+2+29.5=35.5 kPa ，P MIN =P1+P2=4+2=6 kPa其中：γ—砼容重，取γ=25kN/m3t 0—砼初凝时间，取t=200/（T+15），T取值10℃。

β1—外加剂影响修正系数，不掺外加剂取β1=1.0，掺具有缓凝作用外加剂取β1=1.2，这里取1.0。

β2—砼坍落度影响修正系数，坍落度小于3cm，取0.85，5cm～9cm时取1.0，11cm～15cm时取1.15，这里取1.15。

V—砼灌注速度（m/h），这里取1.0m/h。

H—砼侧压力计算位置处至新浇砼顶面的总高度。

说明按1m/h的浇注速度，施工至防撞墙高度1.18m，模板侧压力从0线性递增至35.5kPa。
