轴套类零件1、结构设计特点轴类零件主要用于支承齿轮、蜗轮、链轮、皮带轮等传动件，用来传递运动和动力；套筒类零件则更为简单，主要起到定距和隔离作用。
基本构成：数段共轴回转体，轴类零件的特征之一是细长即具有较大的长径比。
材料：一般为钢棒或锻件。
加工：车削为主，同时还加工键槽、螺纹、销孔、退刀槽、倒角、中心孔等常见结构：轴肩 螺纹退刀槽 砂轮越程槽 键槽 圆角 倒角 轴端螺孔 中心孔轴肩：由于轴上各段的直径不同，因而形成台阶，其台阶面称为轴肩，如图所示。
通常轴上零件是以轴肩来定位的。
在加工时，便于测量工具靠着轴肩来测量轴段尺寸；在装配时，当零件紧靠轴肩时，零件的轴向位置就己确定下来：而当轴运转时可以避免轴上零件的轴向窜动。
螺纹退刀槽：为了使轴上零件得以紧固，常在轴上设计出螺纹结构。
在车削螺纹时需要事先留有螺纹退刀槽，以便于车制或装配砂轮越程槽：为了使轴上某些有较高配合要求的表面达到所需要的粗糙度和精度，即保证全长的加工质量，常需进行磨削加工，因此须预先留有砂轮越程槽键槽：轴是通过键与传动件的连接来传递运动和动力的，因此轴上常开有键槽，显然，键槽尺寸应符合国家标准圆角：轴肩面的根部应设计成圆角结构，目的是减少应力集中，增大轴肩根部的强度，如图所示，实际上圆角是加工工艺的必然结果倒角：为了装配方便和操作安全，轴上各段的端部需加工出倒角轴端螺孔：为了防止位于轴上端部传动件的窜动，常需在轴端加工出内螺纹，以便上紧紧固件中心孔：轴的两端面常需加工出中心孔，以便在车床、磨床、铣床上加工时，以中心孔定位加工轴上各段外圆或键槽等结构2、常用视图轴套类零件的视图常采用一个基本视图即主视图，外加若干其它视图如断面图、局部放大图以及剖视图、局部视图来表达。

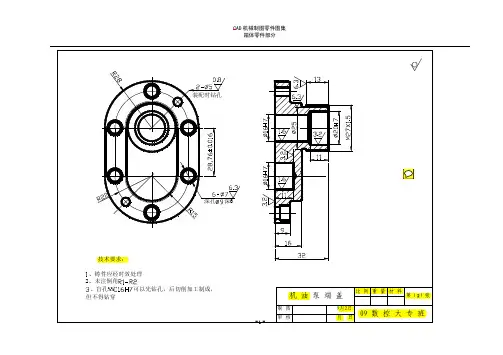

盘盖类零件1、盘盖类零件的结构设计特点轮盘类零件在机器与设备上使用较多，例如齿轮、蜗轮、皮带轮、链轮以及手轮、端盖、透盖和法兰盘等都属于轮盘类零件。
基本构成；主体为回转体，轮盘类零件的特征之一是扁平即具有较小的长径比。
