机械制图零件图、装配图题库

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。

（难度：B）7. 形位公差的框格用线绘制，分成格或多格。

（难度：A）8. 按作用不同，可将基准分为基准和基准。

（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。

基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。

（难度：A）10. 基本偏差是决定公差带相对零线位置的。

（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。

（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。

（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。

（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。

（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。

（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。

（难度：B）18. 普通平键有、和三种结构类型。

（难度：B）19. 左旋螺纹要注写。

（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。

（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

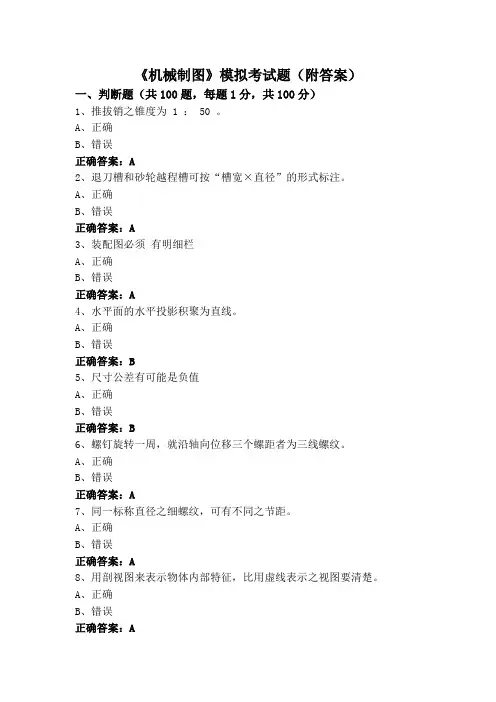

《机械制图》模拟考试题（附答案）一、判断题（共100题，每题1分，共100分）1、推拔销之锥度为 1 ： 50 。

A、正确B、错误正确答案：A2、退刀槽和砂轮越程槽可按“槽宽×直径”的形式标注。

A、正确B、错误正确答案：A3、装配图必须有明细栏A、正确B、错误正确答案：A4、水平面的水平投影积聚为直线。

A、正确B、错误正确答案：B5、尺寸公差有可能是负值A、正确B、错误正确答案：B6、螺钉旋转一周，就沿轴向位移三个螺距者为三线螺纹。

A、正确B、错误正确答案：A7、同一标称直径之细螺纹，可有不同之节距。

A、正确B、错误正确答案：A8、用剖视图来表示物体内部特征，比用虚线表示之视图要清楚。

A、正确B、错误正确答案：A9、装配图上已注明的尺寸，零件图上可以省略。

A、正确B、错误正确答案：B10、420×594为4张A4的大小。

A、正确B、错误正确答案：A11、汉字的书写应求端正划一，大小间隔适当，清晰易认即可。

A、正确B、错误正确答案：A12、在相同工件条件下，钻头直径愈小，转速要愈快。

A、正确B、错误正确答案：A13、与他件组合有关之尺寸称为功能尺寸。

A、正确B、错误正确答案：A14、一个实心小圆点，有时可以代替相邻的两箭头。

A、正确B、错误正确答案：A15、沿垂直轴线方向所量得之螺峰与螺谷间的距离称为螺距。

A、正确B、错误正确答案：B16、平面与回转体相交，截交线在特殊情况时可能由直线和曲线或完全由直线组成A、正确B、错误正确答案：A17、薄片弯曲物体，仅用一视图表示即可。

B、错误正确答案：B18、槽孔之表面符号可用指引线引至适当位置标注。

A、正确B、错误正确答案：A19、多个同方向之位置尺寸，应用基准面标注法标注之。

A、正确B、错误正确答案：A20、一物体之各视图，剖面线需保持相同的间隔与方向。

A、正确B、错误正确答案：A21、机件表面局部特殊处理之范围须加细链线表明。

A、正确B、错误正确答案：B22、长仿宋体汉字，字宽为字高的 4 ／ 3 倍。

.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。

2、图纸是工厂组织生产、制造零件和装配机器的依据。

3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。

4．比例是指图中图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。

5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。

6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。

7．图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。

9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。

14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开图线。

15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

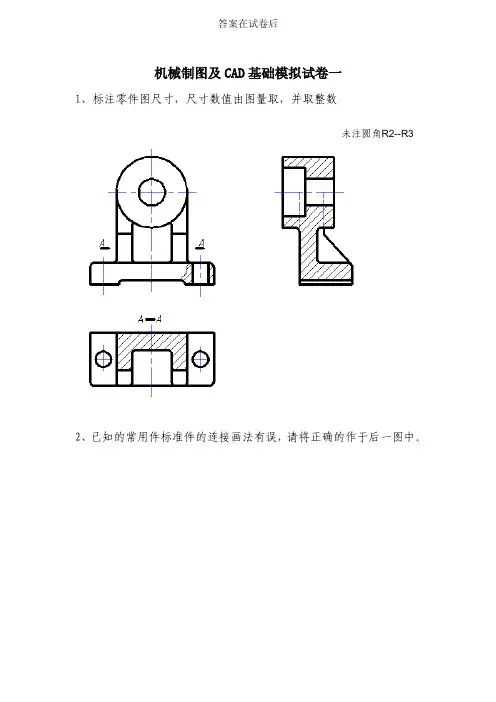

机械制图及CAD基础模拟试卷一
1、标注零件图尺寸，尺寸数值由图量取，并取整数
未注圆角R2--R3
2、已知的常用件标准件的连接画法有误，请将正确的作于后一图中。

3、读箱体的零件图，并补画D-D全剖视图。

4、读螺旋压紧机构装配图，拆画4号零件体的零件图，要求画出一组视图并标注装配图上已有的与4号零件体相关的尺寸公差。

工作原理：
转动11号零件套筒螺母，5号零件丝杆作左右轴向运动，当丝杆右移时，带动2号零件杠杆绕3号零件轴销的轴线作逆时针旋转，从而使得1号零件压柱下行，压紧下方的工件。

反之，则松开工件。

机械制图及CAD基础模拟试卷一答案
1、标注零件图尺寸，尺寸数值由图量取，并取整数
未注圆角R2--R3
2、已知的常用件标准件的连接画法有误，请将正确的作于后一图中。

3、读箱体的零件图，并补画D-D全剖视图。

4、读螺旋压紧机构装配图，拆画4号零件体的零件图，要求画出一组视图并标注装配图上已有的与4号零件体相关的尺寸以及公差。

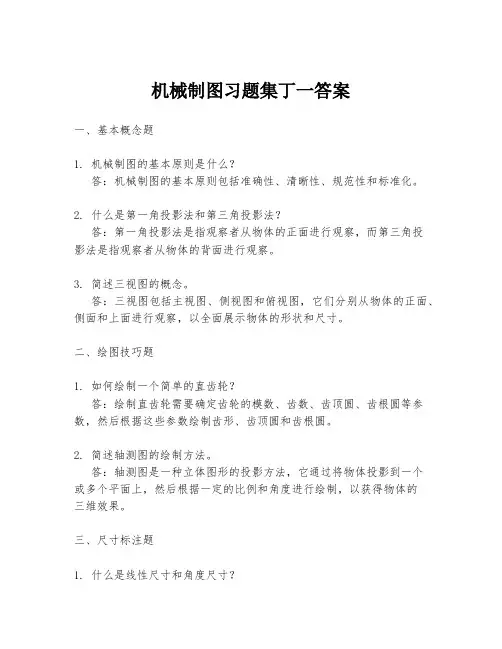

机械制图习题集丁一答案一、基本概念题1. 机械制图的基本原则是什么？答：机械制图的基本原则包括准确性、清晰性、规范性和标准化。

2. 什么是第一角投影法和第三角投影法？答：第一角投影法是指观察者从物体的正面进行观察，而第三角投影法是指观察者从物体的背面进行观察。

3. 简述三视图的概念。

答：三视图包括主视图、侧视图和俯视图，它们分别从物体的正面、侧面和上面进行观察，以全面展示物体的形状和尺寸。

二、绘图技巧题1. 如何绘制一个简单的直齿轮？答：绘制直齿轮需要确定齿轮的模数、齿数、齿顶圆、齿根圆等参数，然后根据这些参数绘制齿形、齿顶圆和齿根圆。

2. 简述轴测图的绘制方法。

答：轴测图是一种立体图形的投影方法，它通过将物体投影到一个或多个平面上，然后根据一定的比例和角度进行绘制，以获得物体的三维效果。

三、尺寸标注题1. 什么是线性尺寸和角度尺寸？答：线性尺寸是指物体的长度、宽度和高度等一维尺寸；角度尺寸是指物体之间的角度关系，如两个平面或线段之间的夹角。

2. 简述尺寸标注的基本原则。

答：尺寸标注的基本原则包括尺寸线清晰、尺寸数字准确、标注位置合理等。

四、零件图和装配图题1. 零件图和装配图的区别是什么？答：零件图是单个零件的详细表示，包括尺寸、公差、材料等信息；装配图是多个零件组合在一起的表示，展示零件之间的装配关系和连接方式。

2. 如何阅读装配图？答：阅读装配图需要理解各个零件的位置、连接方式和运动关系，同时注意零件之间的配合尺寸和公差要求。

五、综合应用题1. 设计一个简单的机械装置，并绘制其零件图和装配图。

答：设计一个简单的机械装置，例如一个小型升降台，需要绘制其支架、滑轨、升降平台等零件的零件图，以及这些零件如何组装在一起的装配图。

2. 分析一个机械零件的加工工艺，并说明其制图要求。

答：分析机械零件的加工工艺，需要考虑材料选择、加工方法、加工顺序等因素，并在制图中明确标注加工尺寸、公差、热处理要求等。

《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。

A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。

A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。

A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。

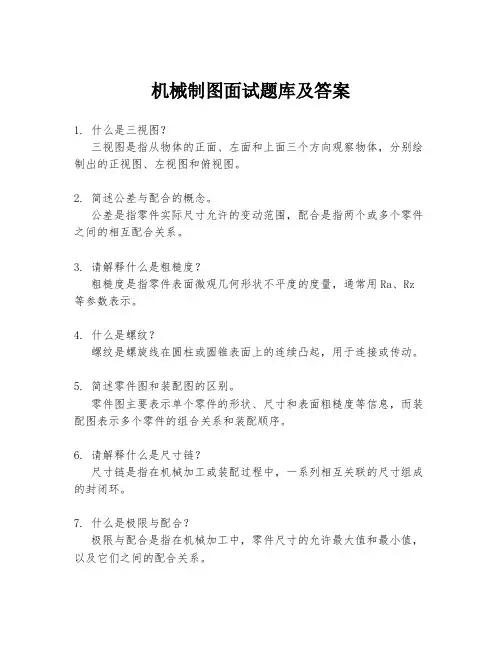

机械制图面试题库及答案1. 什么是三视图？三视图是指从物体的正面、左面和上面三个方向观察物体，分别绘制出的正视图、左视图和俯视图。

2. 简述公差与配合的概念。

公差是指零件实际尺寸允许的变动范围，配合是指两个或多个零件之间的相互配合关系。

3. 请解释什么是粗糙度？粗糙度是指零件表面微观几何形状不平度的度量，通常用Ra、Rz 等参数表示。

4. 什么是螺纹？螺纹是螺旋线在圆柱或圆锥表面上的连续凸起，用于连接或传动。

5. 简述零件图和装配图的区别。

零件图主要表示单个零件的形状、尺寸和表面粗糙度等信息，而装配图表示多个零件的组合关系和装配顺序。

6. 请解释什么是尺寸链？尺寸链是指在机械加工或装配过程中，一系列相互关联的尺寸组成的封闭环。

7. 什么是极限与配合？极限与配合是指在机械加工中，零件尺寸的允许最大值和最小值，以及它们之间的配合关系。

8. 简述什么是材料力学性能？材料力学性能是指材料在受力时所表现出的强度、硬度、韧性等特性。

9. 请解释什么是自由尺寸和非自由尺寸。

自由尺寸是指在加工过程中可以自由变化的尺寸，而非自由尺寸是指必须严格控制的尺寸。

10. 什么是互换性？互换性是指在一定条件下，不同批次生产的零件可以互相替换使用的性质。

11. 简述什么是装配尺寸链？装配尺寸链是指在装配过程中，一系列相互关联的尺寸组成的封闭环。

12. 什么是标准件？标准件是指按照国家标准或行业标准生产的零件，具有通用性和互换性。

13. 请解释什么是表面粗糙度？表面粗糙度是指零件表面微观几何形状不平度的度量，通常用Ra、Rz等参数表示。

14. 什么是基本尺寸？基本尺寸是指在设计图纸上标注的零件尺寸，是加工和检验的基准尺寸。

15. 简述什么是尺寸链的封闭环。

尺寸链的封闭环是指在尺寸链中，所有尺寸的总和必须等于一个固定值，以保证装配的准确性。

16. 什么是配合公差？配合公差是指在配合关系中，两个零件之间允许的尺寸偏差范围。

17. 请解释什么是几何公差。
