单片机第三章课件

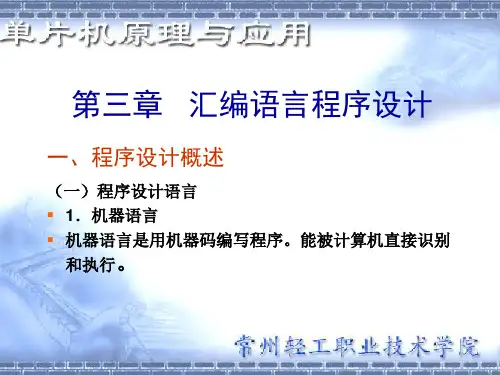

（五）汇编语言程序设计步骤和基本程序结构 1．汇编语言程序设计步骤．分析问题确定算法设计程序流程图标准的流程图符号见下图：标准的流程图符号见下图：
流线端点符号处理符号
程序执行顺序流向线程序的开始和结束符号表示处理功能
判断符号连接符号
表示判断功能
用来实现流程图之间的连接
ORG 0000H MOV DPTR，# ASCTAB MOV A， R0 ANL A，# 0FH MOVC A，@A＋DPTR ;A中为表格中数据的序号，DPTR中放表头地址中为表格中数据的序号，中为表格中数据的序号中放表头地址 MOV R0， A SJMP ＄ ASCTAB：DB 30H，31H，32H，33H，34H DB 35H，36H，37H，38H，39H DB 41H，42H，43H，44H，45H，46H END
【例3-1】】地址指令代码 0000H 022000 0023H 02XXXX 2000H 2003H 2006H 2009H 758920 758DF3 758BF3 D28E 源程序 ORG 0000H LJMP MAIN ；上电转向主程序 ORG 0023H ；串行口中断入口地址 LJMP SERVE1 ；转中断服务程序 ORG 2000H ；主程序 MAIN：MOV TMOD，#20H ；设T1作方式作方式2 ：，作方式 MOV TH1，#0F3H ；赋计数初值， MOV TL1，＃，＃0F3H ，＃ SETB TR1 启动T1 ；启动
三、分支结构程序设计在程序设计中，经常需要计算机对某情况进行判断，在程序设计中，经常需要计算机对某情况进行判断，然后根据判断的结果选择程序执行的流向，这就是分支程序。据判断的结果选择程序执行的流向，这就是分支程序。在汇编语言程序中，在汇编语言程序中，通常利用条件转移指令形成不同的程序分支。分支。 1．单分支程序．单元中存有一个带符号数，【例3-7】在片内】在片内RAM 30H单元中存有一个带符号数，试单元中存有一个带符号数判断该数的正负性，若为正数，位清0；若为负数，判断该数的正负性，若为正数，将6EH位清；若为负数，位清将6EH位置。位置1。位置

(单片机完整课件PPT)第三章

寻址范围包括：
（1）内部RAM中的位寻址区。位有两种表示方法，例如， 40H；另一种是单元地址加上位，例如，(28H).0，指的是28H单元中的最低位。它们是等价的。（2）特殊功能寄存器中的可寻址位
可寻址位在指令中有如下4种的表示方法：
a. 直接使用位地址。例如PSW.5的位地址为0D5H。
b. 位名称的表示方法。例如：PSW.5是 F0 标志位，可使用F0表示该位。 c.单元地址加位数的表示方法。例如 :(0D0H).5。 d.特殊功能寄存器符号加位数的表示方法。例如:PSW.5。
课堂练习：
指出下列指令中划线的操作数的寻址方式： Mov r0，#60h Mov a，30h Mov a, @r0 Movc a, @a+dptr Cjne a,#00h,one Cpl c Mov c,30h
如： MOV
A，Rn
；（Rn）→A，n=0～7
表示把寄存器Rn的内容传送给累加器A
寻址范围：ACC,B,DPTR,PSW,R0～R7,C
三、存储器寻址寻址空间：64K 外RAM、64K ROM、128B 内RAM
1.直接寻址方式
操作数直接以单元地址的形式给出： MOV A，40H 寻址范围：内部RAM的256个单元 2．寄存器间接寻址方式寄存器中存放的是操作数的地址在寄存器的名称前面加前缀标志“@” 如： MOV A，@Ri ；i=0或1
单片机原理与应用技术
厦门理工学院电子与电气工程系陈志英
第3章单片机汇编语言编程技术
机器语言：是计算机可以识别和直接执行的语言，它是由一组二进制代码组成。汇编语言：是用助记符代替机器语言的操作码，用16进制数代替二进制代码。高级语言：是采用类似自然语言并与具体计算机类型基本无

单片机PPT第三章 (1)

单片机技术及应用
DELAY:MOV R0,#20 ; 1周期 D1: MOV R1,#20 ；1周期 DJNZ R1, $ ；2周期 DJNZ R0,D1 ；2周期 RET
单片机技术及应用
5. 调用指令
1) 绝对调用指令
• ACALL addr11 • 这条指令无条件地调用入口地址指定的子程序。指令执行时PC加2，获得下一条指令的地址，并把这16位地址压入堆栈，栈指针加2。然后把指令中的a10～a0
单片机技术及应用
3.2.6 位寻址
• 位寻址方式是指将要访问的数据是一个单独的位。
下面介绍几个例子表示几种规定位的方法。
• SETB 8EH
SETB ET1
;对位地址8EH置位
;置预先定义了的位地址ET1(定时器
T1允许位)
SETB 0A8H.3 ;置A8H 单元的位3
单片机技术及应用
单片机技术及应用
• 注： (70H)表示地址70H里的内容
单片机技术及应用
• 3.2.2 立即数寻址
• 立即数寻址方式是指令操作码后面字节的内容就是
操作数本身。汇编指令中，在一个数的前面冠以“#”
符号作前缀，就表示该数为立即数寻址。
例如：机器码助记符注释
74 5F
MOV A,#5FH
;5FH→A
• 该指令功能是将立即数5FH送入累加器A。
伪指令并不算可执行程序的一部分，所以不会被汇编器汇编，也不生成执行代码，但却告知汇编器一些信息。如常用的伪指
令ORG告诉汇编器程序的起始地址、伪指
令END表明汇编程序的结束。
18
单片机技术及应用
1. ORG(Origin，起点) • ORG伪指令总是出现在每段源程序或数据块的开始，它指明此语句后面的程序或数据块的起始地

单片机课件第3章(1)PPT课件

精选PPT课件
3
华中科技大学文华学院
第3章 51系列单片机汇编语言程序设计
3.1 概述 3.2 程序设计基本方法 3.3 子程序设计 3.4 典型程序设计举例
精选PPT课件
4
华中科技大学文华学院
彩灯循环设计
概述
精选PPT课件
5
华中科技大学文华学院
概述
ORG 0000H MAIN: MOV P1, #80H ;D7发光
MOV P1, #40H ;D6发光
MOV P1, #20H ;D5发光
MOV P1, #10H ;D4发光
MOV P1, #08H ;D3发光
MOV P1, #04H ;D2发光
MOV P1, #02H ;D1发光
MOV P1, #01H ;D0发光
SJMP MAIN
;循环
精选PPT课件
6
华中科技大学文华学院
〔例1〕设变量X存放在外部RAM的2000H,与内部 RAM 30H单元的其准数Y比较，函数F存放在内部 RAM的40H单元。试编程实现下列函数关系：
1 (X＞Y) F= 0 (X＝Y)
-1 (X＜Y)
精选PPT课件
11
华中科技大学文华学院
方法一： (1)流程图
开始 A←X A←X-Y A=0
程序设计基本方法
精选PPT课件
2
华中科技大学文华学院
2.设RAM 40H单元的内容为80H，80H单元内容为47H， P1口的输入状态为0FFH，试判断下列程序执行结果。 MOV R0，#40H MOV A，@R0 MOV R1，A MOV B，@R1 MOV @R1，P1 MOV P2，P1
3.试编写1234H-0FA3H的程序段，将结果高8位存入51H，低8位存入50H单元。

4单片机技术基础第三章PPT课件

二、寻址方式的种类：三、寻址空间及符号注释：
14.08.2020
9
二、寻址方式的种类：
1、寄存器寻址 2、直接寻址 3、立即数寻址 4、寄存器间接寻址 5、变址寻址 6、相对寻址 7、位寻址
14.08.2020
10
1、寄存器寻址
寄存器寻址：由指令指出寄存器组R0～R7
中的某一个或其他寄存器(A,B,DPTR等)的内容作为操作数。
分为机器语言、汇编语言和高级语言。
机器语言：用二进制编码表示每条指令，是计算机
能直接识别和执行的语言。
汇编语言：是用助记符、符号和数字等来表示指令
的程序设计语言。它与机器语言指令是一一对应的
如：MOV A，＃0AH
74 0AH
14.08.2020
5
§3.1.2 指令格式
89C51汇编语言指令格式:
第三章指令系统
3.1 汇编语言 3.2 寻址方式 3.3 89C51指令系统
14.08.2020
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
学习目的与要求：
▼熟悉机器语言、汇编语言机器区别
14.08.2020
12
表3-１低３位操作码与寄存器Ｒn的对应关系
低３位rrr 000 001 010 011 100 101 110 111 寄存器Ｒn Ｒ0 Ｒ1 Ｒ2 Ｒ3 Ｒ4 Ｒ5 Ｒ6 Ｒ7
14.08.2020
13
2、直接寻址
直接寻址方式：在指令中给出的是操作数所在片内

第3章单片机课件

压栈时,堆栈指针先加1,然后压入数据; 出栈时,数据先弹出,然后堆栈指针减1。
例3.9 设(A)=30H,(B)=31H，执行以下各条指令后，堆栈指针及堆栈内容变化。 MOV PUSH PUSH POP POP SP, #3FH A B A; B;
;(SP)=3FH ;(SP)=40H(40H)=30H ;(SP)=41H(41H)=31H ;(SP)=40H(A)=31H ;(SP)=3FH(B)=30H
2).以Rn为目的字节的传送指令
• MOV • MOV • MOV Rn,A Rn,direct Rn,#data
; n=0~7
3).以直接地址为目的字节的传送指令
• • • • • MOV MOV MOV MOV MOV dcrect, dcrect, dcrect1, dcrect, dcrect, A Rn ; n=0~7 direct2 @Ri ;i=0,1 #data
SUBB SUBB SUBB SUBB A, ＃data A, direct A, @Ri A, Rn
例3.12 设(A)=0C9H,(R2)=54H，Cy=1 执行指令：SUBB A，R2 结果：(A)=74H Cy=0 AC=0 OV=1 P=0
例3.13 将(31H)、(30H)和 (41H)、(40H)中两个双字节无符号数相加，结果送51H、50H。 • • • • • • MOV A，30H ADD A，40H MOV 50H，A MOV A，31H ADDC A，41H MOV 51H，A
3.3 算术运算指令
共有24条。主要完成加、减、乘、除四则运算以及增量、减量和十进制调整操作。大多数的算术运算指令都对 PSW 的标志位有影响。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020/12/10
3
4.完成以下的数据传送过程。（1）R1的内容传送到R0。（2）片外RAM 20H单元的内容送R0。（3）片外RAM 20H单元的内容送片内RAM 20H （4）片外RAM 1000H单元的内容送片内RAM 20H （5）片外RAM 20H单元的内容送R0。（6）片外RAM 2000H单元的内容送片内RAM 20H （7）片外RAM 20H单元的内容送片外RAM 20H
2020/12/10
4
（1）R1的内容传送到R0 ；
MOV A,
R1
MOV R0, A
（2）片外RAM 20H单元内容送R0 ；
MOV DPTR, #0020H
MOVX A,
@
MOV R0, A
（3）片外 RAM 20H单元的内容送片内RAM 20H单元；
MOV DPTR, #0020H
MOVX A, @DPTR
LOOP：MOV A，@R1
MOVX @DPTR，A
INC R1
INC DPTR
DJNZ R7，LOOP
SJMP $
2020/12/10 END
7
6.设有100个有符号数，连续存放在片外RAM以2200H为首地址的存储区中，试片成统计其中正数|、负数、零的个数。
ORG 0000H
LJMP MAIN
2020/12/10
12
2020/12/10
2
3.在8051的片内RAM中，已知（20H）=30H，（30H）=40H，（40H）=50H，（50H）=55H。
分析下面各条指令，说明源操作数的寻址方式，分析按顺序执行各条指令后的结果。
MOV A，40H MOV R0，A MOV P1，#0F0H MOV @R0，20H MOV 50H，R0 MOV A，@R0 MOV P2，P1
ORG 0030H
MAIN：
MOV R2，#100
MOV R3，#00H
MOV R4，#00H
MOV R5，#00H
MOV DPTR，#2000H
LOOP：
MOVX A，@DPTR
CJNE A，#00H，NET1
INC R3
INC DPTR
DJNZ R2，LOOP
SJMP NET3
NET1： JC NET2
MOV R0, A
（6）ROM 2000H 单元的内容送片内RAM 20H单元；
MOV A, #00H
MOV DPTR, #2000H
MOVC A, @A+DPTR
MOV 20H, A
（7）ROM 2000H单元的内容送片外RAM 20H单元。
MOV A, #00H
MOV DPTR, #2000H
MOVC A, @A+DPTR
MOV 20H, A
（4）片外RAM 1000H单元的内容送片内 RAM 20H 单元；
MOV DPTR, #1000H
MOVX A,
@DPTR
MOV 20H, A
2020/12/10
5
（5）ROM 2000H单元的内容送R0单元；
MOV A, #00H
MOV DPTR, #2000H
MOVC A, @A+DPTR
2020/12/10
1
2.设堆栈指针（SP）=60H，片内RAM中的（30H） =24H，（31H）=10H。执行下列程序段后，61H， 62H，30H，31H，DPTR及SP中的内容将有何变化？
结果为： (61H)=24H (62H)=10H (30H)=00H (31H)=0FFH DPTR=2410H SP=60H
③ 其余情况，
黄灯亮。
2020/12/10
9
解：程序如下
SGNL:ANL P1,#11100011B;红绿黄灯灭
ORL P1,#00000011B;置P1.0、P1.1输入态, P1.5～P1.7状态不变
SL0: JNB P1.0,SL1 ;P1.0=0,S0未按下,转判S1
JNB P1.1,RED ;P1.0=1,S0按下;且P1.1=0,S1未按下,转红灯亮
MOV DPTR, #0020H
MOVX @DPTR, A
2020/12/10
6
5.编程将片内RAM的40H~60H单元中内容送到片外 RAM以3000H开始的单元中。
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN： MOV R7，#20H
MOV R1，#40H
MOV DPTR，#3000H
INC R4
INC DPTR DJNZ R2，LOOP
SJMP NET3 NET2： INC R5
INC DPTR DJNZ R2，LOOP NET3： SJMP $
END
2020/12/10
8
7.已知电路如图4-5所示，要求实现：
① S0单独按下，
红灯亮,其余灯灭；
② S1单独按下，
绿灯亮,其余灯灭；
1.设片内RAM中的（40H）=50H，写出执行下列程序段后寄存器A和R0，以及片内RAM中50H和51H 单元的内容为何值？
MOV A，40H MOV R0，A MOV A，#00 MOV @R0，A MOV A，#30H MOV 51H，A MOV 52H，#70H
结果为：（A）＝30H （R0）=50H （50H）＝00H （51H）＝30H
;转循环
RED: SETB P1.2
;红灯亮
CLR P1.3
;绿灯灭
CLR P1.4
;黄灯灭
SJMP SL0
;转循环
2020/12/10
10
8. 内部RAM 20H单元开始存有8个数，试找出其中最大的数，送入MAX单元。
解：程序如下：
2020/12/10
11
PPT教学课件
谢谢观看
Thank You For Watching
YELW:SETB P1.4
;黄灯亮
CLR P1.2
;红灯灭
CLR P1.3
;绿灯灭
SJMP SL0
;转循环
SL1: JNB P1.1,YELW ;P1.0=0,S0未按下;P1.1=0,S1未按下,转黄灯亮
GREN:SETB P1.3
;绿灯亮
CLR P1.2
;红灯灭
CLR P1.4
