单片机讲义课件第三章

  • 格式：ppt
  • 大小：426.50 KB
  • 文档页数：130

下载文档原格式

  / 130

合集下载

单片机 第三章课件

单片机 第三章课件

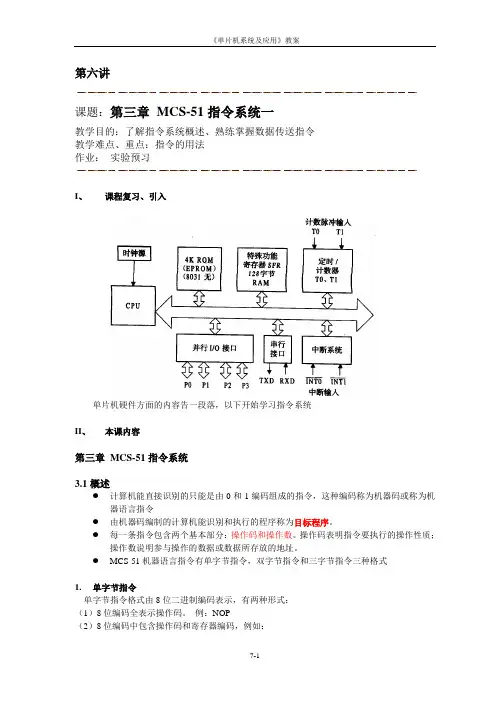

第六讲课题：第三章MCS-51指令系统一教学目的：了解指令系统概述、熟练掌握数据传送指令教学难点、重点：指令的用法作业：实验预习I、课程复习、引入单片机硬件方面的内容告一段落，以下开始学习指令系统II、本课内容第三章MCS-51指令系统3.1概述●计算机能直接识别的只能是由0和1编码组成的指令，这种编码称为机器码或称为机器语言指令●由机器码编制的计算机能识别和执行的程序称为目标程序。

●每一条指令包含两个基本部分：操作码和操作数。

操作码表明指令要执行的操作性质；操作数说明参与操作的数据或数据所存放的地址。

●MCS-51机器语言指令有单字节指令，双字节指令和三字节指令三种格式1.单字节指令单字节指令格式由8位二进制编码表示，有两种形式：（1）8位编码全表示操作码。

例：NOP（2）8位编码中包含操作码和寄存器编码，例如：MOV A ，Rn 11101xxx xxx=0~72.双字节指令MOV A, # DATA 74H DATA 三字节指令三字节指令格式中第一个字节为操作码，其后两个字节为操作数。

例如：MOV direct, #DATA 75H direct DATA一条汇编语言指令中最多包含 4 个区段, 如下所示:［标号:］操作码助记符［操作数］［，操作数］［;注释］例：START: MOV A, #0F0H ;将F0H赋值给A寄存器4 个区段之间要用分隔符分开：标号与操作码之间用“：”隔开，操作码与操作数之间用空格隔开，操作数与注释之间用“；”隔开, 如果操作数有两个以上，则在操作数之间要用逗号“，”隔开(乘法指令和除法指令除外)。

注意：所有标点、空格都不能是中文标点！:：;；,，3.2 寻址方式●有操作数的指令中，操作数可能在指令、寄存器、存储器、I/O接口中●地址：寄存器，存储器和I/O接口进行的编号寄存器一般可以用寄存器名表达I/O接口和程序存储器以及外部数据存储器用16位地址表达内部RAM用8位地址表达●指令中所规定的寻找操作地址的方式称为寻址方式。

(单片机完整课件PPT)第三章

(单片机完整课件PPT)第三章

寻址范围包括：
（1）内部RAM中的位寻址区。位有两种表示方法，例如， 40H；另一种是单元地址加上位，例如，(28H).0，指 的是28H单元中的最低位。它们是等价的。 （2）特殊功能寄存器中的可寻址位
可寻址位在指令中有如下4种的表示方法：
a. 直接使用位地址。例如PSW.5的位地址为0D5H。
b. 位名称的表示方法。例如：PSW.5是 F0 标志位，可使 用F0表示该位。 c.单元地址加位数的表示方法。例如 :(0D0H).5。 d.特殊功能寄存器符号加位数的表示方法。例如:PSW.5。
课堂练习：
指出下列指令中划线的操作数的寻址方式： Mov r0，#60h Mov a，30h Mov a, @r0 Movc a, @a+dptr Cjne a,#00h,one Cpl c Mov c,30h
如： MOV
A，Rn
；（Rn）→A，n=0～7
表示把寄存器Rn的内容传送给累加器A
寻址范围：ACC,B,DPTR,PSW,R0～R7,C
三、存储器寻址 寻址空间：64K 外RAM、64K ROM、128B 内RAM
1.直接寻址方式
操作数直接以单元地址的形式给出： MOV A，40H 寻址范围：内部RAM的256个单元 2．寄存器间接寻址方式 寄存器中存放的是操作数的地址 在寄存器的名称前面加前缀标志“@” 如： MOV A，@Ri ；i=0或1
单片机原理与应用技术
厦门理工学院电子与电气工程系 陈志英
第3章 单片机汇编语言编程技术
机器语言：是计算机可以识别和直接执行的语言，它是由一 组二进制代码组成。 汇编语言：是用助记符代替机器语言的操作码，用16进制 数代替二进制代码。 高级语言：是采用类似自然语言并与具体计算机类型基本无

单片机第三章课件

单片机第三章课件
第三章 汇编语言程序设计
一、程序设计概述
（一）程序设计语言 1．机器语言 机器语言是用机器码编写程序。能被计算机直接识别 和执行。
2．汇编语言 汇编语言是用助记符编写程序。
汇编：计算机不能直接识别和执行汇编语言程序，而要通过“翻译”把 源程序译成机器语言程序（目标程序）才能执行，这一“翻译”工作称 为汇编。汇编有人工汇编和计算机汇编两种方法。

பைடு நூலகம்
ORG 0000H MOV A，R1 MOV B，A MUL AB CLR C SUBB A，R2 MOV R4，A MOV A，B SUBB A，#00H MOV R5，A SJMP $ END
【例3-5】编写拆字程序。 将MCS—51片内RAM中20H单元中的高半字节送21H单元 的低半字节，低半字节送22H单元的低半字节，两个单元的 高半字节为0。 程序如下： MOV A，20H SWAP A ANL A，#0FH MOV 21H，A MOV A，20H ANL A，#0FH MOV 22H， A
课堂练习： 1．编写拼字程序。将8051片内RAM50H单元中的高半字节和 51H单元的低半字节拼成一个数，送52H单元。
【例3-6】编写查表程序。 将十六进制数转换为ASCII码。设1位十六进制数存在R0寄 存器的低4位，转换后的ASCII码仍送回R0中。 解： 待转换的十六进制数为0~F。根据ASCII码表可知，0～9 的ASCII码为30H～39H，A～F的ASCII码为41H～46H。将 以上ASCII码值列成表格。
三、分支结构程序设计 在程序设计中，经常需要计算机对某情况进行判断，然后根 据判断的结果选择程序执行的流向，这就是分支程序。 在汇编语言程序中，通常利用条件转移指令形成不同的程序 分支。 1．单分支程序 【例3-7】 在片内RAM 30H单元中存有一个带符号数，试 判断该数的正负性，若为正数，将6EH位清0；若为负数， 将6EH位置1。

单片机PPT第三章 (1)

单片机PPT第三章 (1)

单片机技术及应用
DELAY:MOV R0,#20 ; 1周期 D1: MOV R1,#20 ；1周期 DJNZ R1, $ ；2周期 DJNZ R0,D1 ；2周期 RET
单片机技术及应用
5. 调用指令
1) 绝对调用指令
• ACALL addr11 • 这条指令无条件地调用入口地址指定的子程序。指令 执行时PC加2，获得下一条指令的地址，并把这16位 地址压入堆栈，栈指针加2。然后把指令中的a10～a0
单片机技术及应用
3.2.6 位寻址
• 位寻址方式是指将要访问的数据是一个单独的位。
下面介绍几个例子表示几种规定位的方法。
• SETB 8EH
SETB ET1
;对位地址8EH置位
;置预先定义了的位地址ET1(定时器
T1允许位)
SETB 0A8H.3 ;置A8H 单元的位3
单片机技术及应用
单片机技术及应用
• 注： (70H)表示地址70H里的内容
单片机技术及应用
• 3.2.2 立即数寻址
• 立即数寻址方式是指令操作码后面字节的内容就是
操作数本身。汇编指令中，在一个数的前面冠以“#”
符号作前缀，就表示该数为立即数寻址。
例如：机器码 助 记 符 注释
74 5F
MOV A,#5FH
;5FH→A
• 该指令功能是将立即数5FH送入累加器A。
伪指令 并不算可执行程序的一部分，所 以不会被汇编器汇编，也不生成执行代码， 但却告知汇编器一些信息。如常用的伪指
令ORG告诉汇编器程序的起始地址、伪指
令END表明汇编程序的结束。
18
单片机技术及应用
1. ORG(Origin，起点) • ORG伪指令总是出现在每段源程序或数据块的开 始，它指明此语句后面的程序或数据块的起始地

单片机课件第3章(1)PPT课件

单片机课件第3章(1)PPT课件

精选PPT课件
3
华中科技大学文华学院
第3章 51系列单片机汇编语言程序设计
3.1 概述 3.2 程序设计基本方法 3.3 子程序设计 3.4 典型程序设计举例
精选PPT课件
4
华中科技大学文华学院
彩灯循环设计
概述
精选PPT课件
5
华中科技大学文华学院
概述
ORG 0000H MAIN: MOV P1, #80H ;D7发光
MOV P1, #40H ;D6发光
MOV P1, #20H ;D5发光
MOV P1, #10H ;D4发光
MOV P1, #08H ;D3发光
MOV P1, #04H ;D2发光
MOV P1, #02H ;D1发光
MOV P1, #01H ;D0发光
SJMP MAIN
;循环
精选PPT课件
6
华中科技大学文华学院
〔例1〕 设变量X存放在外部RAM的2000H,与内部 RAM 30H单元的其准数Y比较，函数F存放在内部 RAM的40H单元。试编程实现下列函数关系：
1 (X＞Y) F= 0 (X＝Y)
-1 (X＜Y)
精选PPT课件
11
华中科技大学文华学院
方法一： (1)流程图
开始 A←X A←X-Y A=0
程序设计基本方法
精选PPT课件
2
华中科技大学文华学院
2.设RAM 40H单元的内容为80H，80H单元内容为47H， P1口的输入状态为0FFH，试判断下列程序执行结 果。 MOV R0，#40H MOV A，@R0 MOV R1，A MOV B，@R1 MOV @R1，P1 MOV P2，P1
3.试编写1234H-0FA3H的程序段，将结果高8位存入51H， 低8位存入50H单元。

4单片机技术基础第三章PPT课件

4单片机技术基础第三章PPT课件
二、寻址方式的种类： 三、寻址空间及符号注释：
14.08.2020
9
二、寻址方式的种类：
1、寄存器寻址 2、直接寻址 3、立即数寻址 4、寄存器间接寻址 5、变址寻址 6、相对寻址 7、位寻址
14.08.2020
10
1、寄存器寻址
寄存器寻址：由指令指出寄存器组R0～R7
中的某一个或其他寄存器(A,B,DPTR等)的内 容作为操作数。
分为机器语言、汇编语言和高级语言。
机器语言：用二进制编码表示每条指令，是计算机
能直接识别和执行的语言。
汇编语言：是用助记符、符号和数字等来表示指令
的程序设计语言。它与机器语言指令是一一对应的
如：MOV A，＃0AH
74 0AH
14.08.2020
5
§3.1.2 指令格式
89C51汇编语言指令格式:
第三章 指令系统
3.1 汇编语言 3.2 寻址方式 3.3 89C51指令系统
14.08.2020
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
学习目的与要求：
▼熟悉机器语言、汇编语言机器区别
14.08.2020
12
表3-１ 低３位操作码与寄存器Ｒn的对应关系
低３位rrr 000 001 010 011 100 101 110 111 寄存器Ｒn Ｒ0 Ｒ1 Ｒ2 Ｒ3 Ｒ4 Ｒ5 Ｒ6 Ｒ7
14.08.2020
13
2、直接寻址
直接寻址方式：在指令中给出的是操作数所在片内

单片机课件第三章1


特点： 能被CPU直接识别、运行的形式。也称机器码、汇编语 言的目标代码。
缺点：不便于阅读、记忆和调试修改。
2021/2/21
4
2 十六进制表示方式： 它是对二进制形式的一种简化。
00100100B
24H
00001000B
08H
二进制表示的形式 十六进制表示的形式
在实验室等少数环境下，可以将这种形式作为输入程 序的一种辅助手段。但是，这种形式的指令格式必须由对 应的监控程序把它们翻译成二进制的“机器码”后存入程 序存储器并运行。
20
例1：MOV A， 30H ；A （30H）
RO
A
PC
EM5H
操作码内RAM
××
PC
30H
操作30数H 地×址×
PC
××
例2：ANL 30H，#30H
；30H
RO
PC
5M3H
操作码
PC
30H
直接地址
PC
30H
立即数
PC
××
（30H）∧ #30H 内RAM
30H × ×
“与”
ALU “结果”
202三1/2字/21 节：LJMP 2000H ;将16位的地址2000H送PC中。（LCALL） 21
MOV A,R7 ；将寄存器R7中的内容送累加器A中。
MOV 20H,R0 ；将寄存器R0中的数据送内存20H单元
INC R1
；将寄存器R1中的内容加一
ADD A,R3 ；A的内容与寄存器R3的内容相加送A
寄存器寻址方式的指令大多是单字节指令。指令本身并不含 有操作数，而是含有存放操作数的寄存器的3位代码。以 MOV A,Rn为例，使用R7寄存器，所以rrr=111,即指令的机 器码为：0EFH

单片机课件第3章


ROM指令(2条 指令(2 ⒋ 读ROM指令(2条)
① MOVC ② MOVC A,@A+DPTR A,@A+PC ;(A+DPTR)→A PC+1 ;PC+1→PC,(A+PC)→A
三个不同的存储空间用三种不同的指令传送： 三个不同的存储空间用三种不同的指令传送： 内RAM(包括特殊功能寄存器): RAM(包括特殊功能寄存器): 外RAM: ROM: 用MOV指令传送； MOV指令传送； 指令传送 用MOVX指令传送； MOVX指令传送； 指令传送 用MOVC指令传送。 MOVC指令传送。 指令传送
⒋ 寄存器间接寻址
间接寻址是根据操作数地址的地址寻找 间接寻址是根据操作数地址的地址寻找 操作数地址的地址 操作数。 操作数。 间接寻址用间址符“ 作为前缀。 间接寻址用间址符“@”作为前缀。 【例】 A,@R0 将以R MOV A,@R0 ;将以R0中内容为地址的存储单元中的数据
传送至A 传送至A中
操作码：表示指令的操作功能。 ⑵ 操作码：表示指令的操作功能。
操作码用助记符表示， ① 操作码用助记符表示， 的操作功能。 它代表了指令 的操作功能。 操作码是指令的必需部分， ② 操作码是指令的必需部分， 是指令的核心，不可缺少。 是指令的核心，不可缺少。
操作数：参加操作的数据或数据地址。 ⑶ 操作数：参加操作的数据或数据地址。
⒉ 直接寻址 直接寻址是给出操作数的直接地址 给出操作数的直接地址。 直接寻址是给出操作数的直接地址。 直接寻址范围为内RAM 128B和特殊功能寄 直接寻址范围为内RAM 128B和特殊功能寄 存器。 存器。
【例】 MOV MOV A,3 A,3AH A,P0
单元中的数据传送至A ；将内RAM 3AH单元中的数据传送至A中 将内RAM AH单元中的数据传送至 ；将特殊功能寄存器P0口中的数据传送至A中 将特殊功能寄存器P0口中的数据传送至A P0口中的数据传送至

第3章单片机课件


压栈时,堆栈指针先加1,然后压入数据; 出栈时,数据先弹出,然后堆栈指针减1。
例3.9 设(A)=30H,(B)=31H， 执行以下各条指令后，堆 栈指针及堆栈内容变化。 MOV PUSH PUSH POP POP SP, #3FH A B A; B;
;(SP)=3FH ;(SP)=40H(40H)=30H ;(SP)=41H(41H)=31H ;(SP)=40H(A)=31H ;(SP)=3FH(B)=30H
2).以Rn为目的字节的传送指令
• MOV • MOV • MOV Rn,A Rn,direct Rn,#data
; n=0~7
3).以直接地址为目的字节的传送指令
• • • • • MOV MOV MOV MOV MOV dcrect, dcrect, dcrect1, dcrect, dcrect, A Rn ; n=0~7 direct2 @Ri ;i=0,1 #data
SUBB SUBB SUBB SUBB A, ＃data A, direct A, @Ri A, Rn
例3.12 设(A)=0C9H,(R2)=54H，Cy=1 执行指令：SUBB A，R2 结果：(A)=74H Cy=0 AC=0 OV=1 P=0
例3.13 将(31H)、(30H)和 (41H)、(40H)中两个双字节 无符号数相加，结果送51H、50H。 • • • • • • MOV A，30H ADD A，40H MOV 50H，A MOV A，31H ADDC A，41H MOV 51H，A
3.3 算术运算指令
共有24条。 主要完成加、减、乘、除四则运算 以及增量、减量和十 进制调整操作。 大多数的算术运算指令都对 PSW 的标志位有影 响。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
又如 JZ rel ；功能：先调整程序指针，即 PC←(PC)+2，再进行判断：若(A)=0，则跳转到 PC=((PC)+rel)的程序地址处。机器码为：
第一字节 0 1 1 0 0 0 0 0 操作码(60H) 第二字节 rel 操作数(相对偏移量)
3.1 概述
三字节指令 三字节指令的编码由三个字节组成，第一字节为操
址的单元中。
3.280C51单片机寻址方式
3.2 80C51单片机寻址方式
寻址方式：根据指令中给出的地址寻找真实操作数 地址的方式。
80C51单片机共有7种寻址方式。
一、立即寻址
指令操作码后的一个字节是实际操作数本身。该操 作数直接参与操作，又称立即数，用符号“＃”表示
可以为工作寄存器名、SFR名、标号名、常数、表 达式等，用以表示操作数地址；
根据指令功能的不同，操作数可以有一个、两个、 三个或者没有，操作数之间用“，”分开；
分为目的操作数和源操作数两种； 为使操作数区段出现的字符和16进制数区别开来， 在以字母开头的16进制数前加0，如将FFH写成 0FFH(H表示此数为16进制数，二进制用B表示，十进 制用D表示或省略)。
以冒号结尾； 不能用指令助记符、伪指令或寄存器名来做标号
名； 标号是任选的，只在需要时才设标号； 一旦使用了某标号定义一地址单元，在程序的其
他地方就不能随意修改这个定义，也不能重复定义。
3.1 概述
“操作码”
指令或伪指令的助记符，用来表示指令的性质。对 于一条汇编语言指令，这一字段是必不可少的。
“操作数”
令中，偏移量以下一条指令第一字节地址为基址，偏 移量范围为-128～+127； (12) bit：内部RAM或SFR的直接寻址位地址
3.1 概述
(13) @：间址寄存器或基址寄存器前缀； (14) /：位操作指令中，表示对该位先求反再参与操作，
但不影响原值； (15) (X)：表示X地址中的内容； (16) ((X))：表示以X地址单元中内容为地址的单元中数； (17) X←Y：把Y单元中内容赋给X地址单元中； (18) (X)←Y：把Y单元中内容赋给以X地址中内容为地
1 1 1 0 0 1 1 i (E6H～E7H)
3.1 概述
双字节指令 编码由两个字节组成，存放在存储器中占两个存储
单元。 例如 MOV A，#data； 功能：把立即数#data送
到A中，机器码为： 第一字节 0 1 1 1 0 1 0 0 操作码 (74H) 第二字节 #data 操作数(立即数)
单片机课件第三章
3.1 概述
3.1 概述
一、指令系统与编程 1、指令
计算机进行某种操作的代码形式。 2、指令系统
一台计算机所能识别的全部指令。 3、程序
使计算机完成某种任务的一系列指令。
3.1 概述
二、 汇编语言与机器语言 1、机器语言 计算机能直接识别的由0和1组成的二进制编码指
令，这种编码称为机器码。 特点： 记忆、书写、编程很不方便，不易理解，容易出
3.1 概述
“注释” 对指令的解释，可有可无。良好的注释是
汇编语言程序编写中的重要组成部分。
3.1 概述
四、指令代码格式 1、指令代码(即机器语言) 指令的二进制数表示方法，是指令在存储器存储
的形式。 2、根据指令代码的长度，80C51的指令可分为： 单字节指令 由8位二进制编码表示。有两种形式： (1) 8位全表示操作码。 例如，空操作指令NOP，机器码为：00000000
作码，第二、三字节为操作数，存放在存储器中占三 个存储单元。
例如 MOV direct,#data 功能：把立即数#data送到直接地址direct中，机器 码为：
第一字节 0 1 1 1 0 1 0 1 操作码(75H) 第二字节 direct 操作数(直接地址) 第三字节 #data 操作数(立即数)
(6) direct：表示可以直接寻址的内部RAM地址或SFR 地址；
(7) #data：包含在指令中的8位立即数； (8) #data16：包含在指令中的16位立即数； (9) addr16：16位目的地址； (10) addr11：11位目的地址； (11) rel：补码形式的8位地址偏移量。用于相对转移指
第三章 80C51单片机指令系统--- 3.1 概述
(பைடு நூலகம்) 8位编码中包含操作码和寄存器编码。 例如 MOV A，Rn ；
功能：把Rn中的内容送到A中，机器码为： 1 1 1 0 1 ← n → (E8H～EFH)
又如 MOV A，@Ri ； 功能：把间址寄存器Ri中的内容为地址的单元中内容 送到A中，其机器码为：
3.1 概述
结论： 无论是哪种指令，其第一个字节均为操作码，它
确定了指令的功能；其他的字节为操作数，指出了被 操作的对象，指明了参与操作的数据或数据所存放的 地址。
学会初步判断指令代码长度的方法，对于正确应 用指令系统是非常有益的。
3.1 概述
3、指令代码长度的初步确定
(1)操作码是一定要占一个字节； (2)80C51在进行指令编码时，掌握的原则是尽量简 单、短、具有规律性。因此，通常将作操作数的固定 不变的寄存器隐含到操作码中(如A，B，Rn，DPTR 等)； (3)通常将作操作数的间址寄存器Ri，DPTR隐含到 操作码中； (4)通常8位立即数#data，直接地址direct，相对 偏移量rel单独占一个字节。 通过指令系统的学习，逐步了解、掌握确定指令代 码长度的方法。
错。 2、汇编语言 用助记符(操作码)、符号地址(操作数)、标号等符
号表示指令的功能和特征。 特点： 便于记忆、理解、分类和编程。
3.1 概述
三、汇编语言格式 1、汇编语句 由4部分构成。 [标号：] 操作码 [操作数] [；注释] 2、各部分作用 “标号” 该指令的符号地址，根据需要设定。 标号是以字母开始，由1～8个字母或数字串组成，
3.1 概述
五、指令中常用符号 (1) A：累加器ACC； (2) B：寄存器B； (3) C：进(借)位标志位，在位操作指令中作为位累
加器使用； (4) Rn：当前选中的工作寄存器组的8个寄存器
R0～R7； (5) Ri：当前选中的工作寄存器组中作为寄存器间接
寻址的2个寄存器R0、R1；
3.1 概述
