下载文档原格式
注塑调机口诀注塑调机是塑料注塑成型过程中非常重要的环节，正确而高效的调机操作可以有效地提高产品的质量和生产效率。
为了帮助操作工人更好地进行注塑调机，下面将介绍一些常用的注塑调机口诀。
1. 确定注塑机参数在进行注塑调机之前，首先要根据生产要求和工艺要求合理地设定注塑机的各项参数。
这包括注射速度、保压时间、保压压力、螺杆转速等。
根据不同的注塑品种和注塑工艺要求，调整这些参数可以获得不同的注塑效果。
2. 注塑温度的控制注塑温度是注塑调机中非常重要的因素之一。
合理控制注塑温度可以避免热分解、松散、翘曲等产品缺陷。
一般来说，注塑温度包括料筒温度、模具温度和熔体温度。
根据不同的塑料品种和产品要求，调整这些温度可以得到理想的注塑效果。
3. 保压时间的控制保压时间是指在注射完成后，保持一定的压力使熔融塑料充分冷却、固化的时间。
保压时间过长会导致生产效率低下，保压时间过短会影响产品品质。
因此，在调整保压时间时，需要根据注塑品种、产品结构等因素进行合理的把控。
4. 制定注射速度注射速度是指熔融塑料进入模腔的速度，它对产品表面质量和尺寸精度有着重要影响。
一般来说，注塑产品表面要求光洁平整时，应采用较慢的注射速度；而对于密封性要求较高的产品，则应采用较快的注射速度。
根据具体情况调整注射速度，可以得到更好的注塑效果。
5. 调整射压和射速射压和射速是指注塑机压力和注射时的速度。
射压对产品外观、尺寸和物理性能都有着重要影响，过高的射压会导致产品变形，过低的射压则会影响产品的密实度。
射速对产品尺寸精度有着重要影响，过快的射速会导致产品短射，过慢的射速则会导致产品翘曲。
因此，在进行注塑调机时，需要根据产品要求和材料特性进行合理的调整。
6. 螺杆回流位置的控制螺杆回流位置是指螺杆在注射完成后，回转到起始位置的位置。
调整螺杆回流位置可以控制产品的尺寸、重量和熔融塑料的流动性。
通过调整回流位置，可以使产品尺寸达到设计要求，并保持一定的熔融塑料流动性，确保产品成型效果。
点盛滴塑机调机教程摘要：一、注塑机调试的重要性二、注塑机调试的流程1.检查设备准备2.设定注塑参数3.调整注射速度和压力4.设定冷却时间5.调整模具和喷嘴的位置6.完成调试并进行试生产三、注塑机调试中的常见问题及解决方法1.喷嘴堵塞2.注射速度过快或过慢3.压力不稳定4.模具合模不紧密5.成品质量不佳四、总结正文：注塑机是现代制造业中常用的一种设备，它能将热塑性塑料通过注射成型的方法制成各种产品。
然而，为了保证注塑机的正常运行和生产出高质量的产品，对注塑机的调试是至关重要的。
本文将为您介绍注塑机的调试流程及常见问题的解决方法。
一、注塑机调试的重要性注塑机的调试是对设备进行全面检查和调整，以保证设备能够正常运行，生产出质量稳定的产品。
调试不仅能提高设备的运行效率，还能有效降低故障率，延长设备使用寿命。
二、注塑机调试的流程1.检查设备准备：在开始调试之前，首先要对注塑机进行检查，确保设备完好无损，各部件连接牢固。
同时，要对注塑机进行电气检查，保证电源正常。
2.设定注塑参数：根据生产需求，设定注塑机的注射速度、压力、温度等参数。
这些参数对成品质量有着重要影响，因此需要谨慎调整。
3.调整注射速度和压力：注射速度和压力是影响注塑质量的关键因素。
调整时，应保证注射速度适中，过快会导致成品表面粗糙，过慢则会影响生产效率。
同时，压力也要适中，过高会导致模具损坏，过低则会影响成品质量。
4.设定冷却时间：冷却时间是指注塑机在完成一次注射后，需要等待模具冷却到一定温度后再进行下一次注射。
冷却时间的设定要根据模具材质和成品要求来确定。
5.调整模具和喷嘴的位置：模具和喷嘴的位置对成品质量也有很大影响。
在调试过程中，需要调整模具和喷嘴的位置，使其符合生产要求。
6.完成调试并进行试生产：在完成以上步骤后，可以进行试生产。
在试生产过程中，要密切关注设备运行情况和成品质量，如有问题，及时调整。
三、注塑机调试中的常见问题及解决方法1.喷嘴堵塞：喷嘴堵塞会影响注射速度和成品质量。
注塑成型工艺调整方法注射保压时间、冷却时间注射时间、保压时间和冷却时间须根据产品厚度、模具温度、材料性能等进行设定。
注射时间设定一般以略大於螺杆完成注射行程移动的时间即可，过长的注射时间不但会产生机械磨损、能耗增加等负面影响，同时也会延长成型周期。
保压时间设定根据产品厚度来设定，薄壁产品在成型时可不用保压时间；在设定保压时间时，只要产品表面无明显凹陷即可，也可用称重法来确定，逐步延长保压时间直至产品质量不再变化的时间即可定为最佳保压时间。
冷却时间同样需根据产品厚度、模具温度、材料性能来确定，一般无定型聚合物所需冷却时间要比结晶型聚合物时间长。
注射压力、速度注射压力设定要遵循宜低不宜高的原则，只要能提供足够动力达到所要求的注射速度、使熔体能够顺利充满型腔即可，过高的压力容易使制品内产生内应力；但在成型尺寸精度较高的制品时，为防止产品收缩过度，可以采用高压力注射以减少制品脱模後的收缩。
注射速度会影响产品的外观质量，其设定应根据模具的几何结构、排气状况等进行设定，一般在保证良好的外观前提下，尽量提高注射速度，以减少充填时间。
在注射成型中，熔体在模具内流动时，模壁会形成固化层，因而降低了可流动通道的厚度，一般根据模具结构和注射速度不同，模壁会有0.2mm左右的固化层。
因此成型中通常采用较快的注射速度。
注射行程、多级注射参数在成型中，首先须确定注射行程，理论上，注射行程可按下式计算?s S1=4(CVp+Va)/ρDs2式中?sS1??注射行程 Vp?产品体积ρ?树脂密度 C?型腔数目Va?浇口体积 Ds?螺杆直径在实际生产中，若已知“产品+浇口”的总重量，则可用下式来计算注射行程?sS1=（M/Mmax）?Smax+(5~10)mm式中?s S1---注射行程，mmM?“产品+浇口”总重量，gMmax?注塑机最大注射量，gSmax?注塑机最大注射行程，mm由於浇道系统及模具各部位几何形状不同，为满足产品质量要求，在不同部位对充模熔体的流动状态（主要指流动时压力、速度）有不同要求。
注塑机调机方法与技巧
注塑机调机方法与技巧
注塑机是广泛应用于生产上的一种非常有用的机械设备，需要根据不同的情况和条件来进行调机，才能确保机器的正常运行和有效的生产效率。
那么，我们应当如何正确的调机呢?
首先，我们需要了解注塑机的各个部分的功能，以及如何进行调机。
注塑机主
要由机架、浇口、锁模单元构成，所以，我们需要对这三个部分进行相应的调整和调试，以及检查机器的磨损、关节漏油等情况。
其次，需要根据实际情况，合理地调整各个部件的参数，然后在一定的限定条
件下进行调试。
比如，我们可以调节锁模单元的切口尺寸，使机器的动作刚性更好，以及适当调整浇口的气压，让注塑机的速度更快。
此外，还需要对机器的外观进行检查，以确保注塑机的正常使用，并及时发现
设备紊乱的情况。
检查时，首先要注意所有螺栓是否牢固，然后检查排气口是否清洁，最后检查机架下部是否有渗漏油等情况，及时发现和清理。
上述便是正确调整注塑机的方法和技巧，但是更重要的是要注意安全，在调机
时避免伤害自身及他人，以确保机器的正常运行及工作的高效完成。
注塑调机口诀注塑调机是指在注塑机生产过程中，通过调整机器参数和工艺流程，使产品在质量、生产效率和工艺稳定性方面达到最佳状态的过程。
正确的注塑调机技术可以提高产品的质量、降低生产成本，并增加生产效率。
下面将介绍一些注塑调机的口诀，帮助操作者更好地进行调机操作。
1. 原料温度掌握在注塑加工中，原料的温度是一个重要的影响因素。
正确掌握原料温度，可以使塑料熔化均匀，进而得到高质量的成品。
因此，在进行注塑调机时，首先要确保原料的温度达到要求，通常可以根据塑料的熔点和工艺要求进行调整。
2. 注射速度调整注射速度是指注射杠杆从后退到前冲的速度，它直接影响塑料进入模腔的速度。
合理的注射速度可以保证塑料在模腔内填充均匀，避免产品出现疏松、短射等缺陷。
在进行注塑调机时，可以通过调整注射速度来达到最佳的产品质量。
3. 压力调整在注塑过程中，注射压力主要是用来克服塑料的黏性阻力，使塑料充填到模腔中。
适当的注射压力可以保证产品充填完整，减少产品变形和缺陷。
在进行注塑调机时，可以通过逐步增加或减小注射压力，观察产品的状态来确定最佳的调机参数。
4. 温度调整温度是影响注塑加工的关键参数之一。
在注塑调机中，要根据塑料的特性和产品要求，合理调整料筒、模具和油路等部位的温度，以保证塑料的熔化和流动性。
温度调整时需要注意适度，避免过高或过低导致产品质量问题。
5. 模具调整模具是注塑加工中的关键部件，直接影响产品的质量和外观。
在进行注塑调机时，要根据产品要求，合理调整模具的开模距离、模具温度和模具尺寸等参数，以保证产品的精度和表面质量。
6. 冷却时间控制冷却时间是指产品在模具中保持一定时间以使其冷却固化的时间。
适当的冷却时间可以保证产品的尺寸精度和外观质量。
在进行注塑调机时，可以通过调整冷却时间来控制产品的质量。
7. 合理调整循环周期循环周期是指注塑机从一次动作到下一次动作的时间，包括模具开合、注射、冷却等过程。
合理调整循环周期可以提高生产效率，降低成本。
注塑机调机口诀注塑机调机详细方法以下：1.注塑机的动作程序：喷嘴前进→注射→保压→预塑→倒缩→喷嘴后退→冷却→开模→顶出→退针→开门→关门→合模→喷嘴前进2.注塑机操作项目：注塑机操作项目包括控制键盘操作、电器控制柜操作和液压系统操作三个方面。
分别进行注射过程动作、加料动作、注射压力、注射速度、顶出型式的选择，料筒各段温度及电流、电压的监控，注射压力和背压压力的调节等。
3.注射过程动作选择：一般注塑机既可手动操作，也可以半自动和全自动操作。
手动操作是在一个生产周期中，每一个动作都是由操拨动操作开关而实现的。
一般在试机调模时才选用；半自动操作时机器可以自动完成一个工作周期的动作，但每一个生产周期完毕后操必须拉开安全门，取下工件，再关上安全门，机器方可以继续下一个周期的生产；全自动操作时注塑机在完成一个工作周期的动作后，可自动进入下一个工作周期。
在正常的连续工作过程中无须停机进行控制和调整。
但须注意，如需要全自动工作，则（1）中途不要打开安全门，否则全自动操作中断；（2）要及时加料；（3）若选用电眼感应，应注意不要遮闭了电眼。
实际上，在全自动操作中通常也是需要中途临时停机的，如给机器模具喷射脱模剂等。
正常生产时，一般选用半自动或全自动操作。
操作开始时，应根据生产需要选择操作方式（手动、半自动或全自动），并相应拨动手动、半自动或全自动开关。
半自动及全自动的工作程序已由线路本身确定好，操作人员只需在电柜面上更改速度和压力的大小、时间的长短、顶针的次数等等，不会因操调错键钮而使工作程序出现混乱。
当一个周期中各个动作未调整妥当之前，应先选择手动操作，确认每个动作正常之后，再选择半自动或全自动操作。
3, 注塑机调机的方法有那些如果是飞边（毛边、披锋）的话造成原因1.注射压力太大、速度太快2.锁模力过小或单向受力3.保压切换位置太小4.料温太高5.模具间落人杂物6.模具变形或分型而不平以上解决方法：1.降低注射压力、速度2.调节锁模力3.提前保压4.降低料温5.擦净模具6.调整模具或磨平气泡加大一定背压，将料筒内的空气挤出来就好了。

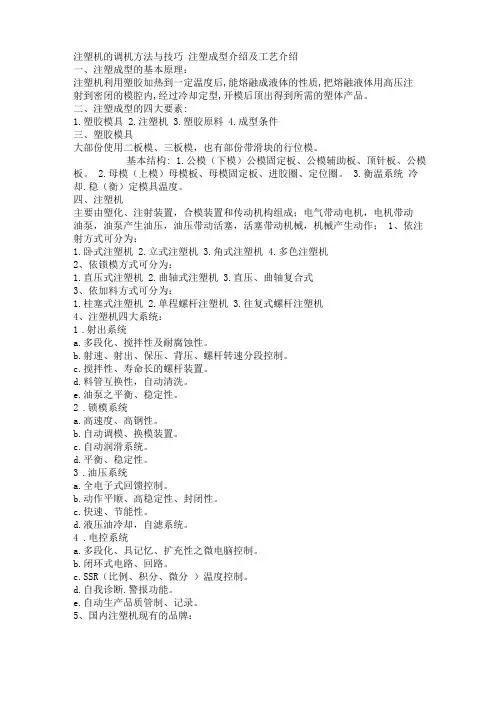

注塑机的调机方法与技巧注塑成型介绍及工艺介绍一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。
基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。
2.母模（上模）母模板、母模固定板、进胶圈、定位圈。
3.衡温系统冷却.稳（衡）定模具温度。
四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作； 1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。
b.射速、射出、保压、背压、螺杆转速分段控制。
c.搅拌性、寿命长的螺杆装置。
d.料管互换性，自动清洗。
e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。
b.自动调模、换模装置。
c.自动润滑系统。
d.平衡、稳定性。
3.油压系统a.全电子式回馈控制。
b.动作平顺、高稳定性、封闭性。
c.快速、节能性。
d.液压油冷却，自滤系统。
4.电控系统a.多段化、具记忆、扩充性之微电脑控制。
b.闭环式电路、回路。
c.SSR（比例、积分、微分）温度控制。
d.自我诊断.警报功能。
e.自动生产品质管制、记录。
5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶 ,其分子最终成体型结构。

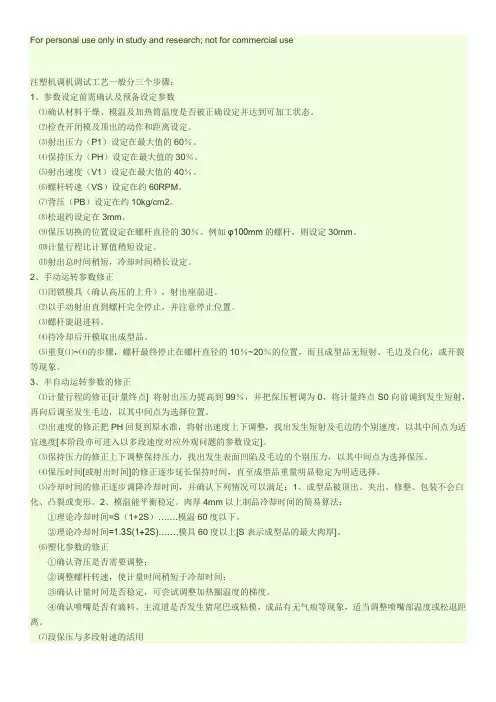

For personal use only in study and research; not for commercial use注塑机调机调试工艺一般分三个步骤：1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。
⑵检查开闭模及顶出的动作和距离设定。
⑶射出压力（P1）设定在最大值的60％。
⑷保持压力（PH）设定在最大值的30％。
⑸射出速度（V1）设定在最大值的40％。
⑹螺杆转速（VS）设定在约60RPM。
⑺背压（PB）设定在约10kg/cm2。
⑻松退约设定在3mm。
⑼保压切换的位置设定在螺杆直径的30％。
例如φ100mm的螺杆，则设定30mm。
⑽计量行程比计算值稍短设定。
⑾射出总时间稍短，冷却时间稍长设定。
2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。
⑵以手动射出直到螺杆完全停止，并注意停止位置。
⑶螺杆旋退进料。
⑷待冷却后开模取出成型品。
⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。
3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。
⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。
⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。
⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。
⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。
2、模温能平衡稳定。
肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。
实验报告模具在注塑机上的安装调试及注射工艺参数的调整每组人数: 人实验时间: 年月日星期同组人:一、实验目的1.熟悉注射机的结构、工作原理和设备操作步骤。
2.掌握模具的安装调整方法, 了解注射机工艺参数的调整方法3、熟悉原料、注射机、模具等工艺参数与与制品品质之间的关系, 学会分析引起制品品质变化的原因。
1.二、实验内容:2.将模具安装到注射机模板上, 调整闭模厚度尺寸。
3.根据所使用的模具设定初始的注射机工艺参数。
4.进行试模操作, 观察试样的外观质量, 修改工艺参数, 直到制品合格。
记录以上实验条件, 及其所导致的制品外观质量的变化, 撰写实验报告。
三、实验步骤1.阅读使用注射机的资料, 了解机器的工作原理, 安全要求及使用程序。
2.按实验设备使用说明书, 操作规程要求, 做好注射机的检查, 维护工作。
3、将模具安装到注射机模板上, 调整闭模厚度尺寸。
调节开合模速度, 试验开合模动作。
4、了解原料的性能, 成型工艺特点及试样的质量要求, 参考有关的试样成型工艺条件介绍, 初步拟出实验条件。
喷嘴温度、料筒前段温度、中段温度、进料段温度；螺杆转速、背压及加料量；注射速度、注射压力；保压压力、保压时间；模具温度、冷却时间；5.用手动操作方式, 在注射机温度仪指示值达到实验条件时, 在进行恒温10~20分钟, 加入塑料施行预塑程序, 用慢速进行对空注射。
从喷嘴流出的料条, 观察离模膨胀和不均匀收缩现象。
如料条光滑明亮、无变色、银丝、气泡, 说明原料质量及预塑程序的条件基本适用, 可以制备试样。
6、手动操作方式, 根据试注射制品的形态, 改进工艺参数, 如：注射速度、注射压力；保压时间；冷却时间；料筒温度。
观察不同工艺参数条件下的制品外观质量, 记录相关的工艺参数：四、实验装置或实验材料东华机械公司F2V190型塑料注射机（螺杆直径50mm, 螺杆转速139r/s, 注射压力170MPa, 喷嘴球头半径10mm, 孔直径3.5mm）。
注塑机调试法一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素: 1.塑胶模具 2.注塑机 3.塑胶原料 4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。
基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。
2.母模（上模) 母模板、母模固定板、进胶圈、定位圈。
3.衡温系统冷却.稳（衡）定模具温度。
四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作；1、依注射方式可分为： 1.卧式注塑机 2.立式注塑机3.角式注塑机 4.多色注塑机2、依锁模方式可分为： 1.直压式注塑机 2.曲轴式注塑机 3.直压、曲轴复合式3、依加料方式可分为： 1.柱塞式注塑机 2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。
b.射速、射出、保压、背压、螺杆转速分段控制。
c.搅拌性、寿命长的螺杆装置。
d.料管互换性，自动清洗。
e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。
b.自动调模、换模装置。
c.自动润滑系统。
d.平衡、稳定性。
3.油压系统 a.全电子式回馈控制。
b.动作平顺、高稳定性、封闭性。
c.快速、节能性。
d.液压油冷却，自滤系统。
4.电控系统 a.多段化、具记忆、扩充性之微电脑控制。
b.闭环式电路、回路。
c.SSR(比例、积分、微分)温度控制。
d.自我诊断.警报功能。
e.自动生产品质管制、记录。
5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种：1.热固性塑胶：指不能重复使用之塑胶,其分子最终成体型结构。
2.热塑性塑胶：指可重复再造使用之塑胶,分为结晶体(PBT,PA)和非定形性(PC,PPO).结晶性塑胶指塑胶液体在变为固体时可以成为规则形的塑胶,其分子大部分是依线形或支链型结构排列。
3.工程塑胶工程塑胶指使用在机械构件,可长期使用在100摄氏度以上，抗拉伸强度在一平方厘米500kg以上;抗弯曲强度在一平方厘米2400kg以上的塑胶目前大部分使用的塑料有：PP ABS PBT PC PA PPS POM 等。
1、PP料：(聚丙烯polypropylene) 目前大部分使用的厂牌有：中国石化台湾化纤镇海炼化韩国现代新加坡mytex 印度SEETEC 特性：比重较轻,流动性好,无色.无味.无臭.无毒，光泽度.拉伸强度.耐热性能好,二次加工性能好,有良好的绝缘性.化学稳定性;加上价格低廉,主要适用于编织袋.玩具.周转箱.家电.管材.板材等。
公司产品主要用于电器外壳，如：电机后罩三管前后壳小太阳后罩风叶等等；一般成型条件：1.模温：20度至40度2.干燥条件：80度1-2个小时以上。
3.料管温度：170度至220度 4.热变形温度:80度(1.8MPa,12.7mm)。
5.软化点：135度以上6.模具收缩率：0.5%--0.7%(3.3mm) 7.拉伸屈服强度：20-30Mpa; 常用的改性方式有：增强增韧阻燃抗氧化耐侯高光泽等；2、ABS料：（丙烯腈.丁二烯.苯乙烯三元树脂).(acrylonitrile-butadiene-styrene copolymer) 目前大部分使用的厂牌有：中国石化台湾奇美台湾化纤巴斯夫韩国LG(宁波LG) 韩国锦湖化工韩国三星特性：耐冲击性能好，强度和刚性高,耐低温、耐热、高光泽，易配色和二次加工、表面处理。
主要适用于汽车.电气.家电.建筑型材等。
公司产品主要用于电器外壳，如：电风扇.冷风扇.饮水机.暖风机.通风器.浴霸等产品的前后壳.支架等等；一般成型条件：1.模温：40度至60度2.干燥条件：80度2-4个小时以上。
3.料管温度：190度至230度4.热变形温度:80度(1.8MPa,12.7mm)。
5.一般背压：8-15kg/平方mm。
6.模具收缩率：0.5%--0.7%(3.3mm) 常用的改性方式有：增强增韧阻燃耐侯合金等；3、PBT料：（聚对苯二甲酸丁二醇脂poly butylene terephthalate）Celanese目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦奇异通用宝理台塑DSM 拜耳等；特性：抗磨损性和刚性极高、耐化学性强，耐候性好，尺寸稳定性，有良好的电气绝缘性，增强后性能更佳。
吸湿，易受热分解，主要适用于汽车.电气.家电.连接器.精密仪器电子等。
公司产品主要用于耐热部位：暖风机的出风口.大厦的PTC支架等等；一般成型条件：(依加纤比例不同有所变化) 1.模温：40度至60度2.干燥条件：100度至140度4个小时以上。
3.料管温度：240度至270度4.热变形温度：210度至230度（1.8MPa,12.7mm)。
5.模具收缩率：0.3%--0.5%(3.2mm) 6.热分解温度：280度（在260度料管可滞留6分钟，否则会分解、变质）。
常用的改性方式有：增强增韧阻燃等；4、PC料（聚碳酸脂polycarbonate）目前大部分使用的厂牌没有固定，国际上常用的厂牌有：拜耳奇异三菱出光帝人陶氏宝理等；特性：耐冲击力强度最高，尺寸稳定，耐热130度以上，具有高光泽和透明性，透射率可达到90%左右，无毒性。
加工温度高，成型后有应力，吸湿，不耐磨，耐疲劳。
主要适用于食品容器.光碟.镜片.家电.光学仪器等。
公司产品主要用于油汀，如：部分油汀的面板.烘衣架.电子油汀透明罩等等；一般成型条件：(依加纤比例不同有所变化) 1.模温：80度至100度2.干燥条件：100度至120度4小时以上。
3.料管温度：250度至300度4.热变形温度:130度左右；5.模具收缩率：0.5%-0.7% PC材料之流动性随温度升高则越高，因温度调节在成型上占比重较大。
常用的改性方式有：增强阻燃抗氧化耐侯等；5、PA料（聚酰胺polyamide）又称NYLON 尼龙目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦宝理三菱DSM 陶氏巴斯夫拜耳等；特性：耐磨擦、抗疲劳性，吸水率高，（增强后强度高)尺寸稳定性极好，（可用于高精密机械物件）。
主要适用于汽车.齿轮.电机.精密仪器.精密电子SMT.IC连接器等。
公司产品主要用于耐热.耐磨部位，如：电子油汀的面板.油汀的脚轮，接线柱等等；成型条件：(依结构不同和加纤比例不同有所变化) 1.模温：80度至120度 2.干燥条件：120度至140度4小时以上。
3.料管温度：260至310度4.热变形温度：235度 5.模具收缩率：0.1%--0.5% 设备要求：1.螺杆: (L:D=20:1) 标准型三段，带止逆环螺杆。
（可选择的封闭式射嘴，直径为3.0mm) 2.料管须使用耐腐蚀及耐磨损的合金材料。
3.模板两面须加强隔热板，避免机器受热。
4.使用圆形料道，公、母模均匀散热。
5.进料口使用直径为0.3mm至0.5mm的针孔潜入进料。
6.使用0.02mm-0.04mm深度，0.5mm-1.0mm宽度的排气孔，并有效地后续排气。
常用的改性方式有：增强耐磨耐热高粘性等；6、POM料：（聚甲醛polyformaldehyde）先锋公司目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦宝理台丽钢科隆等；特性：高耐磨擦、抗疲劳性，尺寸稳定性极好，（可用于要求尺寸稳定.耐磨性的机械物件）分解后有严重刺眼的气体，使用时应注意排气。
耐燃性差，不耐酸.油等，表面处理性差，要适用于汽车.齿轮.喷雾器.精密电子等。
公司产品主要用于尺寸稳定.耐磨部位，如：三管的偏心桃.衬套，欧尚转盘等等；一般成型条件： 1.模温：60度至80度2.干燥条件：80度至100度2小时以上。
3.料管温度：170至210度4.热变形温度：90度左右；5.模具收缩率：0.5%-0.8% 6.热分解温度：240度（在240度料管可滞留5分钟，否则会分解、变质）。
7、PPS钢料：（聚苯硫醚poly phenylene sulfide）先锋公司目前大部分使用的厂牌没有固定，国际上常用的厂牌有：菲力浦宝理陶氏奇异等；特性：耐磨擦、抗疲劳性，吸水率高，自身阻燃性高，尺寸稳定性极好，（可用于高精密机械物件）增强后性能更佳,有类似金属的声音。
结晶性差，流动性差，韧性差，无法配色。
易腐蚀模具和机器，容易产生毛边。
主要适用于汽车.齿轮.电机.精密仪器.精密电子SMT.IC连接器等。
公司产品主要用于高耐热部位，如：暖风机的PTC支架.接线架等等；一般成型条件：(依结构不同和加纤比例不同有所变化) 1.模温：100度至150度 2.干燥条件：120-140度4个小时以上。
3.料管温度：270度至330度4.热变形温度:260度(1.8MPa,12.7mm)。
5.热分解温度:400度(1.8MPa,12.7mm)。
6.模具收缩率：0.1%--0.4%(3.3mm) 设备要求：1.螺杆: (L:D=20:1) 标准型三段，带止逆阀螺杆。
（可选择的封闭式射嘴，直径为3.0mm) 2.料管须使用耐腐蚀及耐磨损的双合金材料。
3.模板两面须加强隔热板，避免机器受热。
4.使用圆形料道，公、母模均匀散热。
5.进料口使用直径为0.3mm至0.5mm的针孔潜入进料。
6.使用0.02mm-0.04mm深度，0.5mm-1.0mm宽度的排气孔，并有效地后续排气。
7.模具型腔应镀铬或作相应表面处理，减少生产时的气体腐蚀。
六、成型条件成型条件：速度、压力、温度、时间、行程、数量。
1.射出压力(一次压)：在注射成型时螺杆顶部单位面积对塑料施加的压力；P=油缸直径D0/螺杆直径D1*油压压力；2.保压(二次压)：熔融原料在型腔中冷却,这时必须施加一定的压力来补充其收缩部分, 增高密度,这时螺杆对塑料施加的压力叫保压； 3.锁模力：（吨位）锁模机构对模具所能施加的最大夹紧力；F=K*P*A(K=0.4~0.7,即压力损失系数)；P：最大油泵压力；A：锁模板面积；*设定时一般不超过80-100kg/平方cm；4.注射量：一个注射成型周期中注入模具内的塑料重量；5.注射能力：克数 . cm3 一台注塑机螺杆作一次最大注射行程时所能射出的最大量；G=3.14/4*D2*S*密度D：螺杆直径S：螺杆行程*生产中一个周期注射量应小于或等于机台最大射出量的80%；6.射速：螺杆在料管内移动,单位时间内移动的行程叫射速；V=S/T*100% S：螺杆在料管内的行程；T：螺杆射出时间；7.背压：加料时,在螺杆反退的反方向上,加在熔融塑料上的压力；背压的作用： 1.提高熔融塑胶的混练效果；2.提高熔融塑胶的温度；3.提高熔融塑胶的密度； 4.增进塑胶颜色的均匀；5.排出熔融塑胶内的气体；8.低压保护：指模具在锁模时对阻力产生的一种保护装置,其能使模具在压住异物时受到最小的伤害,减少压模损失。
