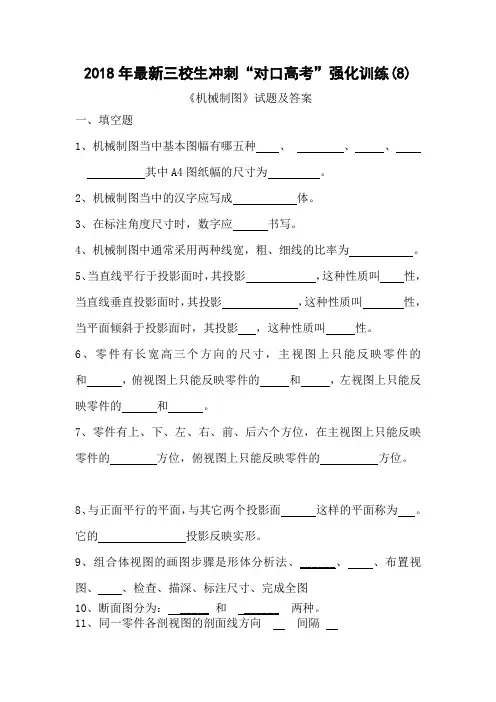

2018年最新三校生冲刺“对口高考”强化训练(8)《机械制图》试题及答案一、填空题1、机械制图当中基本图幅有哪五种、、、其中A4图纸幅的尺寸为。
2、机械制图当中的汉字应写成体。
3、在标注角度尺寸时,数字应书写。
4、机械制图中通常采用两种线宽,粗、细线的比率为。
5、当直线平行于投影面时,其投影,这种性质叫性,当直线垂直投影面时,其投影,这种性质叫性,当平面倾斜于投影面时,其投影,这种性质叫性。
6、零件有长宽高三个方向的尺寸,主视图上只能反映零件的和,俯视图上只能反映零件的和,左视图上只能反映零件的和。
7、零件有上、下、左、右、前、后六个方位,在主视图上只能反映零件的方位,俯视图上只能反映零件的方位。
8、与正面平行的平面,与其它两个投影面这样的平面称为。
它的投影反映实形。
9、组合体视图的画图步骤是形体分析法、______、、布置视图、、检查、描深、标注尺寸、完成全图10、断面图分为: _____ 和 ______ 两种。
11、同一零件各剖视图的剖面线方向间隔12、内外螺纹只有当________;________;________;________;________等五要素完全相同时,才能旋合在一起。
13、 绘制圆柱齿轮的圆视图中,齿顶圆用 线表示,分度圆用 线表示,齿根圆用 线表示,或省略不画14、孔与轴的配合为7830f H ,这是基 制 配合;15、基本尺寸相同的,相互结合的孔和轴公差带之间的关系称为 ;16、基本尺寸相同的孔和轴产生配合关系,根据间隙的大小,可分为_ 配合, 配合, 配合三种;二、选择题1、不可见轮廓线采用( )来绘制。
A .粗实线B .虚线 C.细实线2、下列比例当中表示缩小比例的是( )A .1:1B . 2:1 C.1:23、下列尺寸正确标注的图形是( )4、角度尺寸在标注时,文字一律( )书写A .水平B . 垂直 C.倾斜5、下列投影法中不属于平行投影法的是( )A 、中心投影法B 、正投影法C 、斜投影法6、主视图与俯视图( )A 、长对正B 、高平齐C 、宽相等7、当一条线垂直于一个投影面时,必( )于另外两个投影面A、平行B、垂直C、倾斜12、画正等轴测图的X、Y轴时,为了保证轴间角,一般用()三角板绘制A、30○B、45○C、90○13、根据组合体的组合方式,画组合体轴测图时,常用()作图。

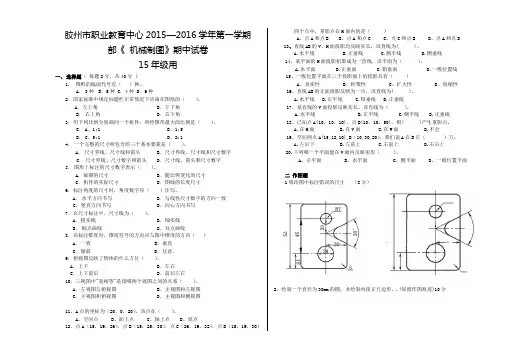

胶州市职业教育中心2015—2016学年第一学期部《机械制图》期中试卷15年级用一、选择题(每题2分,共40分)1. 图纸的幅面代号有()种。
A.3种 B.5种 C.4种 D.6种2.国家标准中规定标题栏正常情况下应画在图纸的()。
A.左上角B.左下角B.右上角D.右下角3.用下列比例分别画同一个机件,所绘图形最大的比例是()。
C.A.1:1 B.1:5D.C.5:1 D.2:14.一个完整的尺寸所包含的三个基本要素是()。
A.尺寸界线、尺寸线和箭头B.尺寸界线、尺寸线和尺寸数字C.尺寸界线、尺寸数字和箭头D.尺寸线、箭头和尺寸数字5.图形上标注的尺寸数字表示()。
A. 画图的尺寸B.随比例变化的尺寸C.机件的实际尺寸 D.图线的长度尺寸6.标注角度的尺寸时,角度数字应()注写。
A.水平方向书写B.与线性尺寸数字的方向一致C.竖直方向书写D.向心方向书写7.在尺寸标注中,尺寸线为()。
A.粗实线B.细实线B.细点画线D.双点画线8.在标注锥度时,锥度符号的方向应与图中锥度的方向()A.一致 B.垂直C.倾斜 D.任意。
9.俯视图反映了物体的什么方位()。
A.上下B.左右C.上下前后D.前后左右10.三视图中"宽相等"是指哪两个视图之间的关系()。
A.左视图与俯视图B.主视图和左视图C.主视图和俯视图D.主视图和侧视图11、A点的坐标为(20,0,20),该点在()。
A、空间点B、面上点C、轴上点D、原点12、点A(15,19,26),点B(15,25,30),点C(26,19,32),点D(15,19,30)四个点中,重影点在H面内的是()A、点A和点BB、点A和点CC、点C和点BD、点A和点D13、直线AB的V、H面投影均反映实长,该直线为( )。
A.水平线B.正垂线C.侧平线D.侧垂线14、某平面的H面投影积聚成为一直线,该平面为()。
A.水平面B.正垂面C.铅垂面D.一般位置线15、一般位置平面在三个投影面上的投影具有()A、真实性B、积聚性C、扩大性D、收缩性16、直线AB的正面投影反映为一点,该直线为( )。

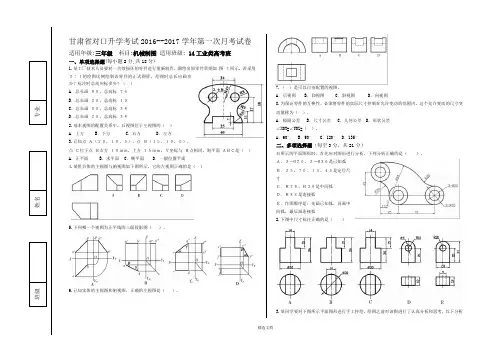

甘肃省对口升学考试2016--2017学年第一次月考试卷适用年级:三年级科目:机械制图适用班级: 14工业类高考班一、单项选择题(每小题2分,共18分)1.某工厂技术人员要对一失效损坏的零件进行重新制作,测绘出原零件草图如图1所示,若采用2∶1的绘图比例绘制该零件的正式图样,绘图时总长应画多少?标注时总高应标多少?()A.总长画80,总高标76B.总长画20,总高标19C.总长画80,总高标38D.总长画20,总高标382.基本视图的配置关系中,后视图位于左视图的()A.上方 B.下方 C.右方 D.左方3.已知点A(20,10,5),点B(15,10,0),点C位于点B右方10mm,上方15mm,Y坐标与B点相同,则平面ABC是()A.正平面B.水平面 C.侧平面 D.一般位置平面4.某组合体的主视图与俯视图如下图所示,它的左视图正确的是()5.下列哪一个视图为正平线的三面投影图()。
6.已知实体的主视图和俯视图,正确的左视图是()。
7.()是可以自由配置的视图。
A.后视图 B.仰视图 C.斜视图 D.向视图8.为保证零件的互换性,必须将零件的实际尺寸控制在允许变动的范围内,这个允许变动的尺寸变动量称为()。
A.极限公差 B.尺寸公差 C.几何公差 D.形状公差∠XOY=∠YOZ=()。
A.60° B.90° C.120° D.135°二、多项选择题(每空3分,共21分)右所示的平面图形时,首先应对图形进行分析,下列分析正确的是()。
A.3-Ø20、3-Ø36是已知弧B.35、70、13、45是定位尺寸C.R26、R30是中间弧D.R84是连接弧E.作图顺序是:先画已知弧,再画中间弧,最后画连接弧2.下图中尺寸标注正确的是()3.某同学要对下图所示平面图形进行手工抄绘,绘图之前对该图进行了认真分析和思考,以下分析专业姓名班级及做法正确的是()。
高职单招机械制图试题及答案一、单项选择题(本大题共10小题,每小题2分,共20分。
在每小题的四个选项中,只有一个选项是正确的,请将正确选项的字母填入题干后的括号内。
)1. 在机械制图中,第一角投影法与第三角投影法的主要区别在于()。
A. 视图的配置方式B. 尺寸标注方式C. 文字说明方式D. 线型使用方式2. 下列哪个视图不能单独表达物体的全部形状信息?()A. 主视图B. 左视图C. 俯视图D. 右视图3. 在机械制图中,标注尺寸时,线性尺寸的起点通常使用()表示。
A. 数字B. 箭头C. 斜线D. 圆圈4. 对于对称或多个相同的结构,在机械制图中可以采用()来简化表达。
A. 断裂画法B. 简化画法C. 重复画法D. 省略画法5. 在机械制图中,螺纹的标注通常包括()。
A. 螺纹直径和螺距B. 螺纹直径和长度C. 螺纹类型和螺距D. 螺纹类型和长度6. 下列哪一项不是机械制图中常见的尺寸标注项目?()A. 长度B. 角度C. 重量D. 直径7. 在机械制图中,表面粗糙度的符号通常由()组成。
A. 一个数字和一个字母B. 一个字母和一个符号C. 一个数字和两个字母D. 一个符号和两个数字8. 对于需要表达内部结构的零件,机械制图通常采用()来表达。
A. 剖视图B. 视图C. 轴测图D. 三视图9. 在机械制图中,公差通常标注在()旁边。
A. 尺寸线B. 尺寸界线C. 指引线D. 剖面线10. 下列哪一项不是机械制图中常见的线型?()A. 实线B. 虚线C. 点画线D. 波浪线二、填空题(本大题共5小题,每小题3分,共15分。
请在每小题的空格中填入正确的内容。
)11. 在机械制图中,剖面线的作用是表示零件的_________。
12. 当两个平面相交时,机械制图中通常采用_________来表示交线。
13. 在机械制图中,局部放大图可以更清晰地表达零件的_________部分。
14. 机械制图中的形位公差包括直线度、平面度、_________等。
《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为()比例、()比例、()比例等三种。
其中为看图方便,尽可能采用()比例。
2. 标注尺寸由()、()和()三个要素组成。
3. 在标注尺寸时,应做到()、()、()和合理。
4、机件的图形是用各种不同图线画成的,其中可见轮廓线用()线画,不可见轮廓线用()线画,尺寸线和尺寸界线用()线画,而中心线和对称中心线则用()线画。
5、三视图之间的投影对应关系可以归纳为()、()长对正。
()、()高平齐。
()、()宽相等。
二、选择题(10分)1.一张完整装配图的内容包括:( 1)一组图形;(2)();(3)必要的技术要求;( 4)零件序号和明细栏;(5)标题栏。
A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看()A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合()的规定注法。
A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时,上下偏差小数点对齐,小数点后位数(),零偏差必须标出。
A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用()为剖与未剖部分的分界线。
A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析,确定主视图方向后,下一步是()A、选择其他视图,确定表达方案B画出各个视图C 选择图幅,确定作图比例D安排布图,画基准线7.在机件的三视图中,机件上对应部分的主左视图应()A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是()A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定,外螺纹的大径应画()A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用()画出A 虚线B 细实线 C点划线 D 粗实线三、判断题(10 分)() 1、一张完整的装配图的内容包括:一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
《机械制图》试题(适用于2011级机电数控专业中职学生,闭卷考试,满分500分)一、选择题(共70题,每题3分,共210分)1. (5章2节)(1)用剖切面完全地剖开机件所得的视图称()视图。
(A)全剖 (B)半剖 (C)局部剖 (D)断面(2)用剖切面局部地剖开机件所得的视图称()视图。
(A)全剖 (B)半剖 (C) 局部剖 (D)断面(3)半剖视图以()线为对称中心线。
(A)双点画线 (B)虚线 (C)细实线 (D) 细点画线(4)全剖视图选用的是()剖切面。
(A)单一 (B)几个平行的 (C)几个相交的 (D) 都有可能(5)机件向不平行于任何基本投影面的平面投影所得的视图叫()。
(A)局部视图 (B) 斜视图 (C)基本视图 (D)向视图(6)在半剖视图中半个视图与半个剖视图的分界线用()。
(A)粗实线 (B)细实线 (C) 细点画线 (D)波浪线(7)机件具有若干相同结构(如齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用()线连接,并注明该结构的总数。
(A)粗实 (B) 细实 (C)细点画 (D)波浪2. (5章3节)(8)在下图的A-A断面图中,选出正确的断面图()。
A B C D(9)下图的A-A剖面图中,选出正确的断面图()。
A B C D3. (5章4节)(10)下面中间的图用的是()表达方法。
(A)局部剖视图(B)局部放大图(C)局部放大剖视图(D)局部剖视放大图(11)半剖视图选用的是()剖切面。
(A)单一 (B)几个平行的 (C)几个相交的 (D)其它(12)局部剖视图选用的是()剖切面。
(A)单一 (B)几个平行的 (C)几个相交的 (D)其它(13)六个基本视图中最常用的是()视图。
(A)主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰(14)六个基本视图的投影规律是“主俯仰后:长对正;():高平齐;俯左仰右:宽相等。
”(A)主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右(15)在局部剖视图中,视图与剖视部分的分界线用()。

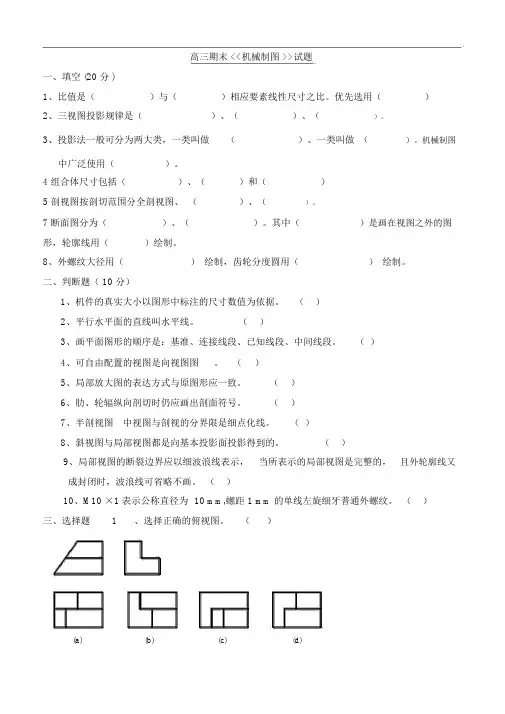

高三期末 <<机械制图 >>试题一、填空 (20 分 )1、比值是()与()相应要素线性尺寸之比。
优先选用()2、三视图投影规律是()、()、()。
3、投影法一般可分为两大类,一类叫做()、一类叫做()。
机械制图中广泛使用()。
4 组合体尺寸包括()、()和()5 剖视图按剖切范围分全剖视图、()、()。
7 断面图分为()、()。
其中()是画在视图之外的图形,轮廓线用()绘制。
8、外螺纹大径用()绘制,齿轮分度圆用()绘制。
二、判断题( 10 分)1、机件的真实大小以图形中标注的尺寸数值为依据。
()2、平行水平面的直线叫水平线。
()3、画平面图形的顺序是:基准、连接线段、已知线段、中间线段。
()4、可自由配置的视图是向视图图。
()5、局部放大图的表达方式与原图形应一致。
()6、肋、轮辐纵向剖切时仍应画出剖面符号。
()7、半剖视图中视图与剖视的分界限是细点化线。
()8、斜视图与局部视图都是向基本投影面投影得到的。
()9、局部视图的断裂边界应以细波浪线表示,当所表示的局部视图是完整的,且外轮廓线又成封闭时,波浪线可省略不画。
()10、M10 ×1 表示公称直径为10 mm,螺距 1 mm 的单线左旋细牙普通外螺纹。
()三、选择题1、选择正确的俯视图。
()(a)(b)(c)(d)2、选择正确的左视图。
()3 选择正确的螺纹联接画法。
()四、已知直线、平面的两面投影补全第三面投影。
五、已知两视图,求作第三视图。
六、在指定位置将主视图画成全剖视图。
七、画出轴的A-A 和 B-B 移出剖面图,槽深 4 ㎜,圆孔为通孔。
赠送以下资料考试知识点技巧大全一、考试中途应饮葡萄糖水大脑是记忆的场所,脑中有数亿个神经细胞在不停地进行着繁重的活动 ,大脑细胞活动需要大量能量。
科学研究证实 ,虽然大脑的重量只占人体重量的 2%-3%,但大脑消耗的能量却占食物所产生的总能量的 20%,它的能量来源靠葡萄糖氧化过程产生。
机械类专业(综合)课试题 第1页共5页机械制图试题(本卷满分100分,考试时间50分钟)题号 一 二 三 四 五 总分 得分得 分 评卷人 复核人 一、单项选择题(在下列各题选项中选出最符合题意的一项,将代表该选项的字母填入相应的答题卡内。
每小题3分,共6分)1. 选择正确的左视图( )。
A. B. C. D.2. 选择正确的左视图( )。
A. B. C. D.姓名 毕业院校 报考专业 准考证号…………………………………………装……………………………………………订……………………………………线………………………………………得分评卷人复核人二、双项选择题(每小题只有两个正确答案,将代表该选项的字母填入该题的答题卡内。
不选、错选、少选均不得分,全部选对得4分,共12分)3.下面关于剖视图正确的画法是()。
A. B. C. D. E.4.下面关于断面图正确的画法是()。
A. B. C. D.5.在下列五组视图中,正确的视图是()。
A. B. C. D. E.机械类专业(综合)课试题第2页共5页得分评卷人复核人三、填空题(将答案写在答题纸相应的位置上,每空2分,共12分)6.三视图的投影规律是长对正、和宽相等。
7.投影面的平行线反映实长的投影具有真实性,另两个投影具有性;投影面的垂直线有两个投影反映真实性,另一个投影具有性。
8.重合剖面的轮廓线用线绘制;假想投影的轮廓线用线绘制。
9.可以自由配置的基本视图称为。
得分评卷人复核人四、读懂下列零件图,并回答问题。
(将答案写在答题纸相应的位置上,每空2分,共30分)10.此零件名称叫,材料是,主视图B-B采用了剖视图。
11.此零件左端面上有个普通螺纹孔,螺纹的公称直径为毫米,螺纹孔的深度为毫米,其径向定位尺寸是毫米。
12.Rc1/4是采用英寸制标注的螺纹,其深度尺寸是毫米。
13.图上孔Ǿ16H7的基本偏差代号是,标准公差等级是,下偏差是毫米,表面粗糙度Ra大小是微米。
1.机械原理是研究机械中机械的结构和:
A.动力学
B.热力学
C.运动学(正确答案)
D.电磁学
2.下列哪个部件用于连接两个轴并传递扭矩?
A.键(正确答案)
B.销
C.轴承
D.齿轮
3.在机械制图中,用于表示物体表面投影的线条通常是:
A.细实线
B.粗实线(正确答案)
C.点划线
D.双点划线
4.皮带传动在机械传动中属于:
A.直接传动
B.间接传动(正确答案)
C.啮合传动
D.液压传动
5.机械零件图中,尺寸标注必须包括:
A.尺寸线
B.尺寸界线
C.箭头符号
D.尺寸数字(正确答案)
6.下列哪项不是机械设计中常用的强度理论?
A.第一强度理论
B.第二强度理论
C.弹性力学理论(正确答案)
D.第三强度理论
7.在机械系统中,用来储存和释放能量的部件是:
A.齿轮
B.弹簧(正确答案)
C.轴承
D.连杆
8.下列关于机械加工的说法,正确的是:
A.磨削主要用于粗加工(错误)
B.钻削主要用于加工孔(正确答案)
C.铣削主要用于加工回转体表面
D.车削主要用于加工孔
9.轴承按其结构可分为滚动轴承和:
A.滑动轴承(正确答案)
B.推力轴承
C.圆锥滚子轴承
D.深沟球轴承
10.机械装配过程中,常用的装配方法不包括:
A.完全互换装配法
B.修正装配法(正确答案)
C.分组互换装配法
D.选择装配法。
机械类专业(综合)课试题 第1页共5页机械制图试题(本卷满分100分,考试时间50分钟)题号 一 二 三 四 五 总分 得分得 分 评卷人 复核人 一、单项选择题(在下列各题选项中选出最符合题意的一项,将代表该选项的字母填入相应的答题卡内。
每小题3分,共6分)1. 选择正确的左视图( )。
A. B. C. D.2. 选择正确的左视图( )。
A. B. C. D.姓名 毕业院校 报考专业 准考证号…………………………………………装……………………………………………订……………………………………线………………………………………得分评卷人复核人二、双项选择题(每小题只有两个正确答案,将代表该选项的字母填入该题的答题卡内。
不选、错选、少选均不得分,全部选对得4分,共12分)3.下面关于剖视图正确的画法是()。
A. B. C. D. E.4.下面关于断面图正确的画法是()。
A. B. C. D.5.在下列五组视图中,正确的视图是()。
A. B. C. D. E.机械类专业(综合)课试题第2页共5页得分评卷人复核人三、填空题(将答案写在答题纸相应的位置上,每空2分,共12分)6.三视图的投影规律是长对正、和宽相等。
7.投影面的平行线反映实长的投影具有真实性,另两个投影具有性;投影面的垂直线有两个投影反映真实性,另一个投影具有性。
8.重合剖面的轮廓线用线绘制;假想投影的轮廓线用线绘制。
9.可以自由配置的基本视图称为。
得分评卷人复核人四、读懂下列零件图,并回答问题。
(将答案写在答题纸相应的位置上,每空2分,共30分)10.此零件名称叫,材料是,主视图B-B采用了剖视图。
11.此零件左端面上有个普通螺纹孔,螺纹的公称直径为毫米,螺纹孔的深度为毫米,其径向定位尺寸是毫米。
12.Rc1/4是采用英寸制标注的螺纹,其深度尺寸是毫米。
13.图上孔Ǿ16H7的基本偏差代号是,标准公差等级是,下偏差是毫米,表面粗糙度Ra大小是微米。
XX市XX学校对口高考《机械制图》高三第一次月考试题一、单选题。
(每题0.5分,共30分)1.以下基本体属于平面立体的是()。
A、四棱锥B、圆锥C、圆柱D、圆环2.在三等关系中,主、俯视图()A.长对正B.高平齐C.宽相等D.都不对3.垂直于V面,平行于H面的平面称为()。
A.正垂面B.侧平面 C.水平面D.一般面4.当圆锥的轴线垂直于V面时,则圆锥在V面的投影是()。
A.圆 B、三角形 C、四边形 D、椭圆5.在三等关系中,主、左视图()A.长对正B.高平齐C.宽相等D.都不对6.中心线、轴线应该选用下列哪种线型()A. 双点画线B. 细点划线C. 细实线D. 虚线7.A4图纸副面是下列哪一种()A.594*841B. 297*420C.210*297D.420*5948.在三等关系中,左、俯视图()。
A.长对正B.高平齐C.宽相等D.都不对9.垂直于V面,平行于H面的平面称为()。
A.正垂面B.侧平面 C.水平面D.一般面10.当圆柱的轴线垂直于W面时,则圆柱在V面的投影是()。
A.圆B.三角形 C.四边形 D.椭圆11.以下哪些不属于三视图的投影规律()。
A. 高平齐B.长相等C.长对正D.宽相等12.一般要从几个方向观察物体,才能表达清楚物体的形状()。
A. 一个B.二个C.三个D.四个13.比例2:1是()A.原值比例 B.放大比例 C.缩小比例 D.都不是14.图样中的尺寸以()为单位时,不需要标注单位的符号(名称)。
A.厘米 B.毫米 C.米 D.分米15.三视图中,把产生在H面上的投影称为()。
A.主视图 B.俯视图 C.左视图 D.以上都不是16.当一条线与投影面平行时,所得到的投影()。
A.比原来的线大 B.一样大 C.积聚为一个点 D.都不是17.如果A3的图纸需要留装订边,装订边留()mm。
A. 10 B. 5 C. 25 D.以上都不是18.平面图形中确定线段之间相对位置的尺寸称为()尺寸。
《机械制图》上学期试卷及答案一、填空。
1.工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法。
2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。
3.在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。
4.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点画线画出。
5.比例是图形与其实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种比例,图样上标注的应是机件的实际尺寸。
6.机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7.标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8.尺寸标注中的符号:R表示半径,Φ表示直径,t表示厚度, C表示45°倒角,标注球的直径符号为SΦ。
9.标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10.平面图形中的线段有已知线段、中间线段和连接线段三种。
11.绘图板是用来固定图纸,丁字尺是用来画水平线。
12.图样上的书写的汉字采用长仿宋体,其字的宽度应为高度的1/ 2。
13.三视图的投影规律长对正,高平齐,宽相等。
14.图纸的幅面分为基本幅面和加长幅面两类,基本幅面可分为5 种,分别为 A0、A1、A2、A3、A4。
15.图纸格式分为不留装订边和留装订边两种,按标题栏的方位又可将图纸格式分为x 型和Y型两种。
16.常用比例有原值比例、放大比例和缩小比例三种,图样上标注的尺寸应是机件的实际尺寸,与所用比例无关,作图时应尽量采用原值比例。
17.字号指字体的高度,图样中常用字号有10、7、5、3.5号四种。
对口升学班机械综合试卷(第一次月考)姓名成绩本试卷共四大题,满分120分(选择题答案填入下表中)1 2 3 4 5 6 7 8 9 10一、单选题(每道题中有一个答案是正确的,多选不给分。
共30分,每小题5分)1. 在下图的A-A断面图中,选出正确的断面图()。
2.国家标准规定,A4图纸幅面为()A、420X594B、220X297C、210X297D、841X5943.下列尺寸的组成中,不正确的是()A、尺寸数字B、尺寸线C、尺寸界线D、半径符号R 4.下列尺寸正确标注的图形是( )5. 在下图中,选出正确的视图()。
6.下图的A-A剖面图中,选出正确的断面图()。
二、双选题(每道题中有两个答案是正确的,多选、少选不给分。
共10分,每小题5分)7.细实线可用于一下哪几种场合()A.尺寸线B.尺寸界线C.可见轮廓线D. 对称中心线8.下图所示标注尺寸为正方形结构的尺寸正确的是()A B C D三、填空题(共30分,每小题5分)9.螺纹要素包括牙型、直径、、和旋向。
10. M24x1.5-5g6g-LH的螺纹标记中,M表示螺纹,螺距为,为线螺纹。
11.视图主要用来表达机件的外部结构和形状,一般只画出机件的可见部分,视图通常有基本试图、向视图、、斜视图。
四、作图题(1)、根据两视图补画第三视图(15分)(2)、在指定位置将主视图改画成全剖视图。
(15分)五、计算题(20分)1、C6150车床主轴箱内有一对标准直齿圆柱齿轮,其模数m=3mm,齿数Z1=23,Z2=68,压力角为20º,正常齿制。
试计算两齿轮的分度圆直径d1、d2、齿顶圆直径da1、da2和中心距a。
XX市XX学校加工制造类对口高考《机械制图》《金属加工》高三第三次月考综合试题注意事项:1.本试卷由《机械制图》《金属加工》两科组成,总分130分;2.请将答案写在答题卡上,写在试卷上无效。
一、单选题。
(每题1分,共23分)1.由于金属材料具有一定的(),有利于某些成形工艺、修复工艺、装配的顺利完成。
A. 强度B. 塑性C. 硬度D. 韧性2.普通、优质、高级优质钢是按钢的()进行划分的。
A. 含碳量B. Mn和Si的含量C. S和P的含量D. 用途3.一般来说,回火钢的性能只与()有关。
A. 含碳量B. 加热温度C. 冷却速度D. 保温时间4.下列最适宜钢压力加工的组织是()。
A. 莱氏体B. 奥氏体C. 珠光体D. 渗碳体5.车刀的前角在()中测量。
A. 基面B. 主切削面C. 副切削面D. 正交平面6.容易引起工件表面金相组织变化的加工方法是()。
A. 车削B. 铣削C. 磨削D. 钻削7.机械加工工艺过程的基本单元是()。
A. 工步B. 安装C. 工序D. 工位8. 当实验力、压头直径一定时,布氏硬度值与()有关。
A. 压头类型B. 压痕直径C. 硬度标尺D. 试样形状9. 过共析钢的淬火加热温度应选择在()以上30~50°C。
A. A c1B. A c3C. A ccmD.A cm10. 圆周铣削方式有顺铣和逆铣,逆铣时切削厚度()。
A.由厚到薄B.由薄到厚C.由宽到窄D.由窄到宽11.将淬火后的钢件,再加热到500~650℃.,保温一定的时间,然后冷却到室温的热处理工艺称为()。
A.低温回火 B.去应力退火 C.中温回火 D.高温回火12.用于制作低速车削螺纹车刀的金属材料是()。
A.9Mn2V B.W18Cr4V C.60Si2Mn D.Crl213.含碳4.3%的液态铁碳合金在冷却到1148℃时,结晶出奥氏体和渗碳体的过程,叫做()。
A. 共析转变B. 奥氏体相变C. 共晶转变D. 马氏体相变14.在加工套类零件时,若内孔、外圆表面不能在一次安装中同时完成,应遵循()。

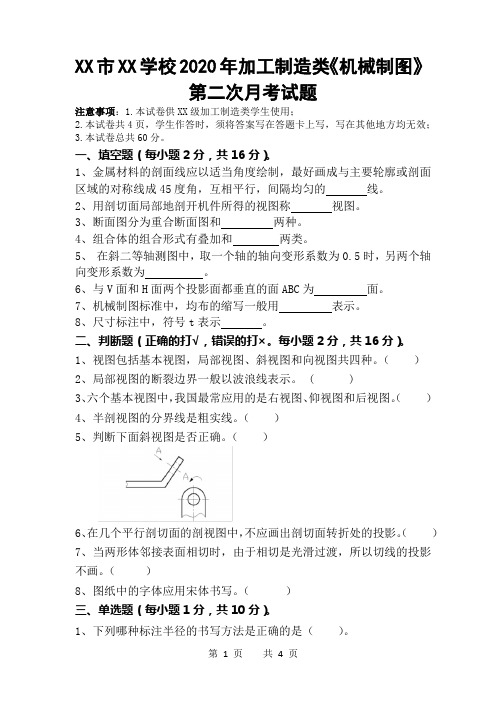

XX市XX学校2020年加工制造类《机械制图》第二次月考试题注意事项:1.本试卷供XX级加工制造类学生使用;2.本试卷共4页,学生作答时,须将答案写在答题卡上写,写在其他地方均无效;3.本试卷总共60分。
一、填空题(每小题2分,共16分)。
1、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成45度角,互相平行,间隔均匀的线。
2、用剖切面局部地剖开机件所得的视图称视图。
3、断面图分为重合断面图和两种。
4、组合体的组合形式有叠加和两类。
5、在斜二等轴测图中,取一个轴的轴向变形系数为0.5时,另两个轴向变形系数为。
6、与V面和H面两个投影面都垂直的面ABC为面。
7、机械制图标准中,均布的缩写一般用表示。
8、尺寸标注中,符号t表示。
二、判断题(正确的打√,错误的打×。
每小题2分,共16分)。
1、视图包括基本视图,局部视图、斜视图和向视图共四种。
()2、局部视图的断裂边界一般以波浪线表示。
( )3、六个基本视图中,我国最常应用的是右视图、仰视图和后视图。
()4、半剖视图的分界线是粗实线。
()5、判断下面斜视图是否正确。
()6、在几个平行剖切面的剖视图中,不应画出剖切面转折处的投影。
()7、当两形体邻接表面相切时,由于相切是光滑过渡,所以切线的投影不画。
()8、图纸中的字体应用宋体书写。
()三、单选题(每小题1分,共10分)。
1、下列哪种标注半径的书写方法是正确的是()。
A .30-RB .R30C .R =30D .30R2、选择正确的左视图。
( )3、如图所示,正确的左视图是( )。
4、如图所示,正确的左视图是( )。
5、选择正确的左视图。
( )。
6、选择正确的俯视图。
( )(d)(c)(b)(a)(A) (B ) (C) (D)7、在下图中,选出正确的断面图()。
A B C D8、局部剖视的正确画法是哪个()9、表面粗糙度中,Ra的单位为()A、米B、毫米C、微米D、厘米10、如图所示,图中采用了()视图。
高三期末 <<机械制图 >>试题
一、填空 (20 分 )
1、比值是()与()相应要素线性尺寸之比。
优先选用()
2、三视图投影规律是()、()、()。
3、投影法一般可分为两大类,一类叫做?()、一类叫做?()。
机械制图中广
泛使用()。
4 组合体尺寸包括()、()和()
5 剖视图按剖切范围分全剖视图、()、()。
7 断面图分为()、()。
其中()是画在视图之外的图形,轮廓线用()绘制。
8、外螺纹大径用()绘制,齿轮分度圆用()绘制。
二、判断题( 10 分)
1、机件的真实大小以图形中标注的尺寸数值为依据。
()
2、平行水平面的直线叫水平线。
()
3、画平面图形的顺序是:基准、连接线段、已知线段、中间线段。
()
4、可自由配置的视图是向视图图。
()
5、局部放大图的表达方式与原图形应一致。
()
6、肋、轮辐纵向剖切时仍应画出剖面符号。
()
7、半剖视图中视图与剖视的分界限是细点化线。
()
8、斜视图与局部视图都是向基本投影面投影得到的。
()
9、局部视图的断裂边界应以细波浪线表示,当所表示的局部视图是完整的,且外轮廓线又
成封闭时,波浪线可省略不画。
()
10、M10 ×1 表示公称直径为 10 mm,螺距 1 mm 的单线左旋细牙普通外螺纹。
()
三、选择题1、选择正确的俯视图。
()
(a)(b)(c)(d)
2、选择正确的左视图。
()
3 选择正确的螺纹联接画法。
()
四、已知直线、平面的两面投影补全第三面投影。
五、已知两视图,求作第三视图。
六、在指定位置将主视图画成全剖视图。
七、画出轴的A-A 和 B-B 移出剖面图,槽深 4 ㎜,圆孔为通孔。
