机械制图精品复习资料--组合体练习题一

机械制图复习题（答案）机械制图复习题第⼀章1.图纸幅⾯按尺⼨⼤⼩可分为5 种，图纸幅⾯的代号分别为A0、A1、A2、A3、A4、A5。

A3图幅尺⼨为420×297 ，图框的右下⾓必须要有⼀标题栏。

2.图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤点画出。

3.标注尺⼨的三要素是尺⼨界线、尺⼨线、尺⼨数字。

4.图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm 为单位时，不需标注代号和名称。

5.我们在标注尺⼨时，应注意同⼀⽅向尺⼨的尺⼨链不能_闭合且应开⼝在 B 。

A．靠左或右处B．并不重要地⽅C．靠上或下处D．任何位置均可6.⽐例是指图样中机件要素的线性尺⼨和物体（或机件）相应要素的线性尺⼨之⽐7.图样中所标注的尺⼨，（A）A．是所⽰机件的最后完⼯尺⼨B．是绘制图样的尺⼨，与⽐例有关C．以毫⽶为单位时，必须标注计量单位的代号或名称D．只确定机件的⼤⼩8.如需将实际机件按缩⼩两倍的⽐例绘制图样，按国标规定可选择的⽐例系列是：（B）A . 2 : 1 B. 1 : 2 C. 1: 0.5 D. 2 : 29. 绘制图样时，不可见的轮廓线通常是⽤B 绘制，中⼼线和对称线通常是⽤C 绘制。

A. 粗实线B. 虚线C. 点画线D. 细实线10.机械制图国家标准规定汉字应该书写成（长仿宋体）11.要使AutoCAD转换当前轴测⾯，可使⽤功能键（C ）A．F4 B．F2 C．F5 D．F8第⼆章1、机械制图中⽤平⾏投影法获得物体的投影，它⼜分为正投影和斜投影。

2、主视图所在的投影⾯称为正⽴投影⾯，⽤字母V 表⽰。

俯视图所在的投影⾯称为⽔平投影⾯，⽤字母H 表⽰。

3、我国现⾏制图国家标准规定，以研究第_⼀__分⾓中的⼏何元素的各种投影规律为主4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图⾼平齐；俯视图与左视图宽相等5、与⼀个投影⾯平⾏，与其他两个投影⾯倾斜的直线称为该投影⾯的平⾏线，空间直线对于⼀个投影⾯所处的位置具体⼜可分为平⾏线、垂直线、⼀般位置直线三种。

《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210× 297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用线，尺寸线，尺寸界线采用西施线，轴线，中心线采用点划线。

3、图样中的尺寸以 mm 为单位。

4、在标注直径时，在数字前面应该加∅，在标注半径时应在数字前加 R 。

5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。

二、选择题1、下列符号中表示强制国家标准的是（C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的（ B ）A．右下角 B．左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。

2、当直线平行于投影面时，其投影反映实长，这种性质叫真实性性，当直线垂直投影面时，其投影为一点，这种性质叫集聚性性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性性。

3、主视图所在的投影面称为正投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平面，简称水平面，用字母 H 表示。

左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。

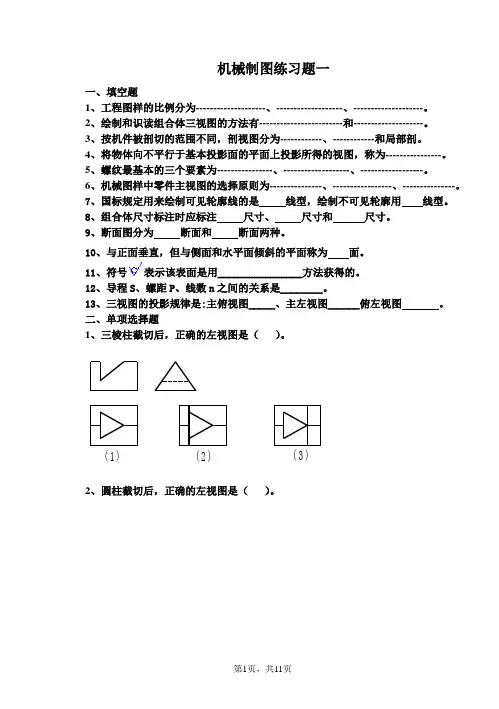

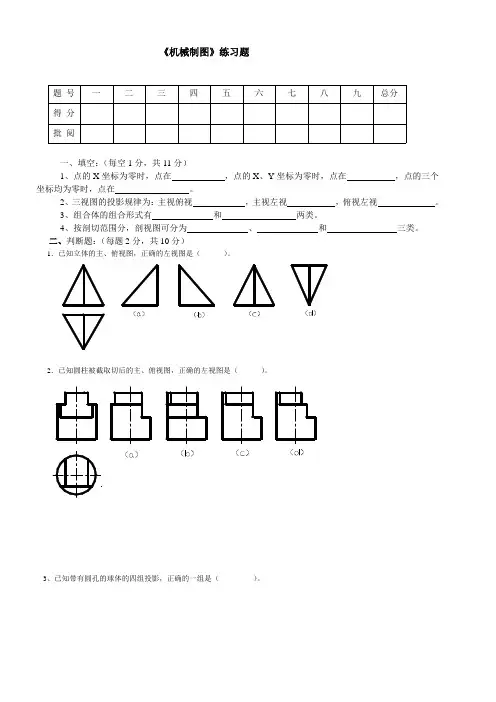

机械制图练习题一一、填空题1、工程图样的比例分为--------------------、-------------------、--------------------。

2、绘制和识读组合体三视图的方法有------------------------和--------------------。

3、按机件被剖切的范围不同，剖视图分为------------、------------和局部剖。

4、将物体向不平行于基本投影面的平面上投影所得的视图，称为----------------。

5、螺纹最基本的三个要素为----------------、-------------------、------------------。

6、机械图样中零件主视图的选择原则为---------------、-----------------、---------------。

7、国标规定用来绘制可见轮廓线的是线型，绘制不可见轮廓用线型。

8、组合体尺寸标注时应标注尺寸、尺寸和尺寸。

9、断面图分为断面和断面两种。

10、与正面垂直，但与侧面和水平面倾斜的平面称为面。

11、符号表示该表面是用________________方法获得的。

12、导程S、螺距P、线数n之间的关系是________。

13、三视图的投影规律是:主俯视图_____、主左视图______俯左视图。

二、单项选择题1、三棱柱截切后，正确的左视图是（）。

2、圆柱截切后，正确的左视图是（）。

第1页，共11页3、球截切后画法正确的一组三视图是（）。

4、相贯线画法正确的是（）。

第2页，共11页5、已知主、左视图，正确的俯视图是（）。

6、正确的断面图是（）。

第3页，共11页8、下列零件尺寸标注正确的是（）。

9、下列钻孔结构尺寸标注正确的是（）。

10、下列内螺纹规定画法正确的是（）。

11、已知主、俯视图，正确的左视图是（）。

第4页，共11页12、已知主、俯视图，正确的左视图是（）。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案1(500题)***************************************************************************************机械制图考试练习题及答案11.[单选题]图纸的基本幅面分为（ ）。

A)3种B)4种C)5种答案:C解析:2.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(A)非标准件B)专用件C)特殊零件答案:B解析:3.[单选题]正等轴测图的轴间角为（ ）A)120B)60C)90答案:A解析:4.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:5.[单选题]下列比例当中表示放大比例的是（ ）A)1:01B)2:016.[单选题]看组合体三视图的方法有（ ）A)形体分析法B)线面分析法C)以上都是答案:C解析:7.[单选题]普通螺纹的牙型为( )。

A)三角形B)梯形C)锯齿形答案:A解析:8.[单选题]制图字体要求汉字应写成（ ）字，并采用国标中规定的简化字A)宋体B)仿宋体C)长仿宋体答案:C解析:9.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:10.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:11.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。

A)拉伸命令B)移动命令12.[单选题]当内螺纹为不可见时，螺纹的所有图线均用（）绘制。

A)粗实线B)虚线C)细实线D、点画线答案:B解析:13.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:14.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:15.[单选题]在机械图样的绘制中，采用的投影法是A)中心投影法B)斜投影法C)正投影法答案:C解析:16.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:17.[单选题]轴线、对称中心线一般采用（ ）线型A)细实线B)细点画线18.[单选题]重合剖面的轮廓线都是用A)细点画线绘制B)粗实线绘制C)细实线绘制答案:C解析:19.[单选题]在AutoCAD中，用于打开／关闭正交方式的功能健是________。

第一章 制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 、 、 、 、 其中A4图纸幅的尺寸为 。

2、机械制图当中常用的线型有 、 、 等，可见轮廓线采用 线，尺寸线，尺寸界线采用 线，轴线，中心线采用 。

3、机械制图当中的汉字应写成 体。

4、图样中的尺寸以 为单位。

5、在标注直径时，在数字前面应该加 ，在标注半径时应在数字前加 。

6、尺寸标注由 、 和尺寸数字组成。

7、在标注角度尺寸时，数字应 书写。

8、机械制图中通常采用两种线宽，粗、细线的比率为 。

9、线性尺寸数字一般应注写在尺寸线的 或 。

10、平面图形中所注尺寸按作用分为 和 。

二、选择题 1、下列符号中表示强制国家标准的是（ ）。

A ． GB/T B ． GB/Z C.GB 2、不可见轮廓线采用（ ）来绘制。

A ．粗实线B ．虚线 C.细实线3、下列比例当中表示放大比例的是（ ）A ．1：1B ． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ ） A ．R B ．Φ C.S Φ 4、下列比例当中表示缩小比例的是（ ） A ．1：1 B ． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ ） A ．㎜ B ．㎝ C.m6、下列尺寸正确标注的图形是( )7、下列缩写词中表示均布的意思的是（ ） A ．SR B ． EQS C.C8、角度尺寸在标注时，文字一律（ ）书写 A ．水平 B ． 垂直 C.倾斜 9、标题栏一般位于图纸的（ ） A ．右下角 B ．左下角 C.右上角 三、判断题1、 国家制图标准规定，图纸大小可以随意确定 ( )2、 比例是指图样与实物相应要素的线性尺寸之比。

( )3、 2：1是缩小比例。

( )4、 绘制机械图样时，尽量采用1：1的比例( )5、 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

( )6、 丁字尺与三角板随意配合，便可画出65度的倾斜线。

( )7、 国家制图标准规定，可见的轮廓线用虚线绘制。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案1(500题)***************************************************************************************机械制图考试练习题及答案11.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(A)非标准件B)专用件C)特殊零件答案:B解析:2.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:B解析:3.[单选题]绘图时尽可能采用（ ）比例。

A)放大B)缩小C)原值答案:C解析:4.[单选题]创建10行、20列边长为50的矩形用哪种方法最合理A)复制B)偏移C)阵列答案:C解析:5.[单选题]下列缩写词中表示均布的意思的是（ ）A)SRB)EQS6.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:7.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:8.[单选题]点A 的x坐标,反映了A点到()A)H面的距离B)V面的距离C)W面的距离D .原点的距离答案:C解析:9.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。

A)30B)45C)60答案:A解析:10.[单选题]不接触的面或非配合表面应画A)画一条线B)画两条线C)按照间際巨细，如果间院较大画两条线，如果间腺较小面一条线公波清与中国国营答案:B解析:11.[单选题]在标注球的直径时应在尺寸数字前加（ ）A)R12.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:13.[单选题]在图纸上必须用（ ）画出图框A)细实线B)细点画线C)粗实线答案:C解析:14.[单选题]画组合体三视图的方法有( )A)形体分析法B)线面分析法C)以上都是答案:C解析:15.[单选题]物体上互相平行的线段，轴测投影（ ）A)平行B)垂直C)无法确定答案:A解析:16.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:17.[单选题]平面图形或直线与投影面倾斜时,其投影变小或变短的性质称为A)积聚性18.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。

形体分析法画组合体视图的方法和步骤看组合体视图的方法和步骤标注组合体尺寸的方法组合体的构形设计组合体的视图线面分析法恢复原形法组合体的视图组合体由基本几何形体（棱柱、圆柱、棱锥、圆锥、圆球、圆环等）组合构成的立体。

视图机件向多面投影体系的各投影面做正投影所得的图形。

六个基本视图组合体的三视图六个基本视图主视图由前向后投射所得的视图俯视图由上向下投射所得的视图左视图由左向右投射所得的视图右视图由右向左投射所得的视图仰视图由下向上投射所得的视图后视图由后向前投射所得的视图六个基本视图的形成组合体的三视图组合体的三视图一般是指：主视图、俯视图、左视图。

三视图的投影规律——三等规律:主、俯视图——长对正；主、左视图——高平齐；俯、左视图——宽相等。

应用“三等规律”的要点:1. 机件的整体和局部都要符合“三等规律”。

示例2. 在俯、左视图上，远离主视图的一侧是机件的前面，靠近主视图的一侧是机件的后面。

示例3. 要特别注意宽度方向尺寸在俯、左视图上的不同方位。

示例“三等规律”是画图、看图的基本投影规律。

绘图时，应通过绘图工具或绘图软件的功能来保证“三等规律”的实现。

通过绘图工具实现“三等规律”形体分析法形体分析法假想把组合体分解为若干个基本几何形体（简称形体），并确定各形体之间的组合形式和相对位置的方法。

形体间的组合形式形体间的相对位置和邻接表面关系形体分析法应用举例形体组合的基本形式叠加、挖切形体组合形式举例形体间的相对位置形体叠加、挖切组合后，形体之间可能处于上下、左右、前后或对称、同轴等相对位置。

形体间的相对位置和邻接表面关系形体间邻接表面关系：共面、相切或相交1.共面当两形体邻接表面共面时，在共面处不应有邻接表面的分界线。

2.相切当两形体邻接表面相切时，相切处是光滑过渡。

相切处是光滑过渡，切线的投影规定不画。

注意:在某个视图上，当切线处存在回转面的转向线时，应画出该转向线的投影。

3. 相交两形体邻接表面相交时，邻接表面之间产生交线。

《机械制图》习题库第一章制图基本知识与技能1、将所给图线或图形抄画在右边2、参照右图所示图形，按给定尺寸用1:2比例画出图形并标注尺寸3、参照右上角图列，用给定的半径R作圆弧连接第二章正投影作图基础1、根据立体图中各点的空间位置，画出它们的投影图，并量出各点距各投影面的距离（mm），填入下列表格。

2、已知点A距V面15毫米，距H面25毫米；点B在V面内，距H面20毫米；点C距V面20毫米，距H面15毫米；点D在H面内，距H面10毫米。

完成它们的投影图。

3、已知直线AB的V面、H面投影，AB上有一点C，使AC:CB=3:2，求点C的三面投影。

4、已知A、B、C、D四点的两个投影，求作第三投影。

5、比较C、D两点的相对位置。

D比C相比，D在C 的方（上或下）；方（前或后）；方（左或右）。

6、求出直线的第三投影，并判断各直线对投影面的相对位置。

（1）AB是线。

（2）CD是线。

（3）EF是线。

7、按已知条件画出直线的三面投影。

（1）已知正平线AB，距V面20毫米，与H面的夹角 =30°，实长30毫米。

（2）已知铅垂线CD，距V面15毫米，实长20毫米。

8、画出下列各平面的第三投影，判断其对投影面的相对位置，并标出特殊位置平面对投影面倾角的真实大小。

（1）三角形ABC 是面。

（2）三角形ABC 是面。

（3）四边形ABCD 是面。

（4）多边形ABCEFGH 是面。

9、已知点K在平面三角形ABC内，试完成三面投影。

10、已知点K在平面ABC内，求出其正面投影。

判断点D是否在平面内。

11、试完成平面内三角形ABC的水平面投影。

12、完成五边形ABCDE的正面投影（已知AB为侧平线）。

13、根据已给的新投影轴，求出点A、B的新投影。

14、求出点的H、V面投影。

15、根据点的投影，画出新投影轴。

（1）（2）16、用换面法求出直线AB的实长及α、β角。

17、已知直线AB的端点B比A高，且AB=25毫米，试求其正面投影。
