高压绝缘子泄漏电流在线监测技术X藏鹏程(乌兰察布电业局大用户管理处,内蒙古集宁 012000) 摘 要:污闪事故是威胁电力系统安全运行的灾难性事故之一,通过对绝缘子污秽闪络的分析,比较了泄漏电流法和其他方法的区别,并对高压输电线路上的绝缘子引出了数学模型和测量方法,同时也对泄漏电流在线监测系统做了简要的介绍。
关键词:污秽绝缘子;泄漏电流;在线监测 中图分类号:T M855 文献标识码:A 文章编号:1006—7981(2012)03—0121—03 众所周知,外绝缘污闪是威胁电力系统安全运行的严重事故之一。
污闪的发生必须具备污秽积聚、污层受潮和施加电压3个条件,缺一不可。
目前运行部门所采取的定期清扫、涂刷RTV 涂料以及更换合成绝缘子等防污闪措施就是出自这一思路。
尽管频繁的清扫、检修能够明显降低污闪事故的发生概率,但这并不能确保万无一失。
为了提高防污闪措施的有效性和可靠性,必须对外绝缘设备的染污状态有及时准确的了解、掌握。
由此,绝缘子染污状态在线监测技术应运而生。
泄漏电流几乎是目前唯一可以作为在线监测绝缘子染污状态的参量。
这里所谓的泄漏电流是指:在运行电压下污秽受潮时测得的流过绝缘表面污层的电流。
作为绝缘表面放电发生的直接诱因,泄漏电流伴随了表面污层积聚、受潮的全过程,它的变化特性能够动态反映污层的积聚程度和润湿程度,即表征了绝缘子实质接近污闪的程度。
因此,从污闪机理上讲,泄漏电流是理想的监测参量。
另一方面,泄漏电流的测量不需要复杂的设备,容易实现在线连续测量,这更使得它成为绝缘子染污状态在线监测领域所关注的焦点。
20世纪50年代开始,污闪事故的危害性逐渐显现,与此同时研究人员开始了泄漏电流的相关研究。
但由于测试技术的限制以及对污闪机理了解不够深入,研究进展相当缓慢。
直到20世纪70年代,测量手段的发展使这种情况得以改观。
20世纪80年代至今,随着计算机和电测技术的飞速发展,基于泄漏电流的绝缘子染污状态在线监测技术不但在泄漏电流特性研究上有了很大进步,人们也尝试将泄漏电流用于实际监测中。

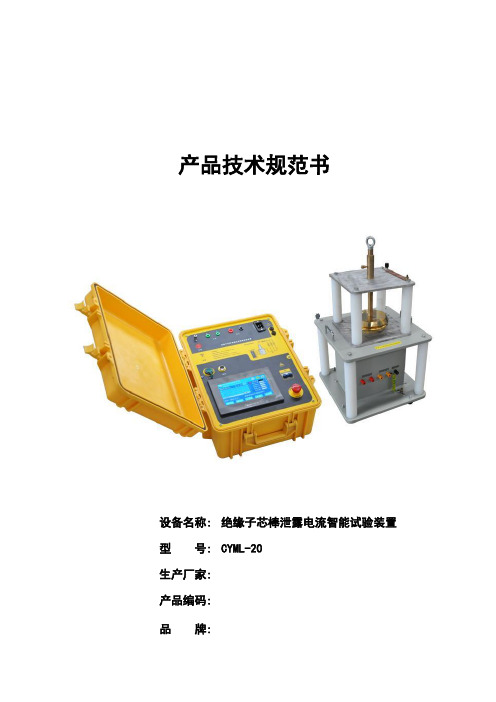

产品技术规范书设备名称: 绝缘子芯棒泄露电流智能试验装置型号: CYML-20生产厂家:产品编码:品牌:一、采用标准：GB/T 775.3-2006 《绝缘子试验方法》GB/T 2900.8-2009 《电工术语绝缘子》DL/T 474-2005 《现场绝缘试验实施导则》DL/T 846-2004 《高电压测试设备通用技术条件系列标准》DL/T 848-2004 《高压试验装置通用技术条件》DL/T 596-2005 《电力设备预防性试验规程》GB50150-2006 《电气装置安装工程电气设备交接试验标准》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》二、产品关键字：绝缘芯棒；交流耐压；交流泄漏电流；控制箱；高压电极三、功能简述：绝缘芯棒泄露电流智能试验装置是根据国家最新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。
设备由智能控制箱和高压电极组件两部分组成。
四、仪器特点：1．320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
高压绝缘子泄漏电流在线监测系统研究摘要：污本文通过对绝缘子污秽闪络的分析，比较了泄漏电流法和其他方法的区别，并对高压输电线路上的绝缘子引出了数学模型和测量方法。
关键词：绝缘子，泄漏电流，监测0引言外绝缘污闪事故是威胁电力系统安全运行的灾难性事故之一。
污闪的发生与污秽的导电性能、污秽在绝缘子表面的附着及受潮程度等有关。
目前运行部门常采取定期清扫、涂防尘材料、加强绝缘以及采用耐污或复合绝缘子等措施来提高线路和变电所的运行可靠性。
尽管上述措施能够明显降低污闪事故的发生概率，但是考虑到提高防污闪措施的有效性和可靠性，必须对外绝缘设备的染污状态进行及时准确的了解、掌握，绝缘子染污状态在线监测技术应运而生。
泄漏电流是目前作为在线监测绝缘子染污状态的主要参量，它是指运行电压下污秽受潮后测得的流过绝缘子表面污层的电流。
随着计算机和测量技术的飞速发展，基于泄漏电流的绝缘子染污状态在线监测技术也逐渐应用于实际中。
1表征绝缘子污秽程度的方法在长期的绝缘子积污特性和污秽试验研究中，为了定量地评价污秽水平，国际大电网会议（CIGRE）提出了多种表征污秽度的方法：绝缘子表面等值附盐密度（简称盐密，ESDD）、污层电导率、表面电导率、泄漏电流、污闪电压与污闪梯度等方法。
这里，等值盐密法以其测量方法简单等优点被广大电力运行部门及实验研究人员接受，但是它在某些情况下反映的污秽度与真实值有很大差异，从而无法真实反映污层的受潮状况。
而污层电导率，定义为绝缘子单位表面污层的电导值，实际上是由加在污层上的电流与电压之比求出的电导与绝缘子的形状系数相乘求得。
为测量污层表面电导，应在污层饱和受潮条件下，在绝缘子上加适当高的工频电压，测其泄漏电流，从而求得电导，但上述测量分散性较大，受污秽分布不均匀影响也较大。
另外，测量时要用容量较大的电源，测量比较麻烦。
表面电导率：表面电导率的测量方法与等值盐密的测量方法相同，但电导率受温度变化影响较大。
污闪电压及污闪梯度，是表征绝缘子性能的最直接最理想的污秽参数，现场污秽试验还能真实地测得绝缘子污闪性能，但由于自然污秽和积污水平达到临界状态与引起污闪的气象条件的产生不一定同时存在，往往是污秽已经达到临界水平但没有充分的潮湿条件而测量不到临界污闪电压，因而进行闪络电压的测量还应结合其他污秽度参数的测量。
华东电网有限公司企业标准Q/GDW-08-J×××-2010绝缘子泄漏电流在线监测系统技术规范（征求意见稿）2010-XX-XX发布 2010-XX-XX实施 华东电网有限公司标准化工作委员会发布目录1 总的要求 (3)1.1概述 (3)1.2适用范围 (3)2规范性引用文件 (3)3户外使用条件 (4)4技术参数和性能要求 (5)4.1总体技术要求 (5)4.2现场硬件要求 (5)4.3通讯系统 (6)4.4能量供应系统 (6)4.5环境参数采集系统 (6)4.6现场设备其他技术要求 (6)4.7软件要求 (7)4.7.1基本要求 (7)4.7.2应用要求 (7)4.8技术参数表 (8)4.9结构 (11)4.10监测系统通信方式要求 (11)5试验 (11)5.1试验分类 (11)5.2试验条件 (12)5.3试验项目 (12)1 总的要求1.1概述本技术规范规定了绝缘子泄漏电流在线监测系统的技术规范，包括技术参数、性能、结构和试验等技术要求。
1.2适用范围本规范适用于华东电网有限公司输变电设备状态检修系统绝缘子泄漏电流的在线监测。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。
GB/T 4585-2004 交流高压绝缘子人工污秽试验方法GB/T 7252-2001 变压器油中溶解气体分析和判断导则GB 7354-2003 局部放电测量GB/T 7261-2000 继电器及继电保护装置基本试验方法GB 16836-2003 量度继电器和保护装置安全设计的一般要求GB/T 14537-93 量度继电器和保护装置的冲击和碰撞试验GB/T 11287-2000 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验 第1章: 振动试验(正弦) GB/T 14598.9-1998 电气继电器 第22部分:量度继电器和保护装置的电气干扰试验 第三篇: 辐射电磁场干扰试验GB/T 14598.13-1995 电气继电器 第22部分:量度继电器和保护装置的电气干扰试验 第一部分:1MHz脉冲干扰试验GB/T 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3-1999 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验GB/T 17626.6-1998 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验GB/T 17626.8-1999 电磁兼容 试验和测量技术 工频电磁场抗扰度试验GB/T 17626.9-1999 电磁兼容 试验和测量技术 脉冲电磁场抗扰度试验GB/T 17626.10-1998 电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验GB/T 17626.11-2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验GB/T 2423.1-2001 电工电子产品环境试验 第2部分：试验方法 试验A：低温试验方法GB/T 2423.2-2001 电工电子产品环境试验 第2部分：试验方法 试验B：高温试验方法GB/T 2423.3-2001 电工电子产品环境试验 第2部分：试验方法 试验Cb：恒定湿热试验方法GB/T 2423.5-1995 电工电子产品环境试验 第2部分：试验方法 试验Ea 和导则：冲击GB/T 2423.9-2001 电工电子产品环境试验 第2部分：试验方法 试验Cb：设备用恒定湿热GB/T 2423.10-1995 电工电子产品环境试验 第2部分：试验方法 试验Fc 和导则：振动（正弦）GB/T 2423.22-2002 电工电子产品环境试验 第2部分：试验方法 试验N：温度变化GB 4943-1995 信息技术设备（包括电气事务设备）的安全GB 5080.7-1986 设备可靠性试验 恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB 6587.8-86 电子测量仪器 电源频率与电压试验 GB 2887-2000电子计算机场地通用规范GB/T 9361-1988 计算机场地安全要求 GB 4208-1993 外壳防护等级（IP 代码） GB 191-2008 包装储运图示标志 DL/T 596-1996 电力设备预防性试验规程 DL 417-2006 电力设备局部放电现场测量导则 DL/T 621-1997 交流电气装置的接地 IEC60870-5-101~104 远动设备及系统传输规约 Q/GDW240-2008 输变电设备在线监测系统技术导则 3 使用条件 序号名称 单位 要求值最高气温+65（户外）50（户内） 最低气温℃ -40（户外）-15（户内）1周围空气温度最大日温差 ℃ 252最高月平均相对湿度95%(25℃) (产品内部既不应凝露、也不应积水)3 海拔m 20004 太阳辐射强度W∕m21000（风速0.5m/s）5 大气压力 kPa80～1106 最大风速 m/s 35 (离地面10m高、10min平均风速)（户外）太阳能电池板年107 工作电源寿命蓄电池年58 地电位升高V ≥20004 技术参数和性能要求4.1总体技术要求绝缘子泄漏电流在线监测系统应安装简便，运行稳定，数据可靠，能够真实反映绝缘子表面泄漏电流和脉冲状况。
浅析输电线路绝缘子泄漏电流在线监测系统应用本文对不同环境的泄漏电流进行了在线监测及分析，以不同环境条件下的绝缘子在线监测泄漏电流数据为依据，分析运行绝缘子的污秽水平，通过系统模块将现场采集的数据发送到数据监测中心，预测绝缘子污闪信息。
通过进行数理统计和原理分析，为电力部门实现自动、连续的在线监测，实时掌握输电设备外绝缘水平提供一种行之有效的技术手段。
标签：输电线路;绝缘子;泄漏;电流;在线监测输电线路包含着电缆线路与架空式输电线路两种。
在架空式输电线路当中，绝缘子占据重要位置，是输电线路当中最为重要的电气类绝缘件，对于架空式输电线路实际的运行效率可产生重要影响。
但是，在输电线路实际运行期间，其内部绝缘子通常会出现电流泄露问题，以至于影响到输电线路正常地运行。
为确保输电线路可维持着正常地运行状态，需广大专业性地电力技术员提高对该问题的重视程度，并科学地运用在线监测该系统，对输电线路实际运行期间绝缘子电流泄漏，予以有效性地监测，以能够切实地降低该故障问题发生几率，尽可能地保障输电线路持续稳定地运行。
1.输电线路绝缘子泄漏电流在线监测系统构成输电在线监测系统前端，主要由数据采集单元（各类传感器）和数据处理单元（监测主机）两部分组成，主要进行数据采集、处理和转发。
处理后的监测信息最后通过2G/3G无线通信网络传输到监测中心，监测中心具有接收和处理数据的功能，监测中心的在线监测管理平台在收到监测信息后，进行数据分析整理，判断出线路设备及通道情况。
数据采集单元安装在导地线或绝缘子串等设备上，可对输电线路设备和输电线路通道环境进行监测。
监测主机安装在杆塔上，数据采集单元进行数据测量、采集，将监测结果通过无线通信网络进行传输，监测主机采用低功耗的微处理器进行数据处理和转发。
监测主机一般由太阳能板进行供电，一些区域根据需要可加装风力发电机，进行全天候作业，实时采集输电线路导地线、绝缘子、杆塔等运行过程中的信息。
监测管理平台，是实现信息接收和处理的计算机或服务器，运行人员通过操作管理平台的软件系统，对现场传送过来的数据信息进行分析、诊断，判断出输电线路当前的运行状况，及时给出线路状态信息，发现运行障碍时及早采取适当的处理措施，避免出现线路运行事故。
绝缘子泄漏电流监测系统的开发【摘要】输电线路绝缘子运行状况直接关系到高压电网的稳定性，而检测绝缘子表面泄漏电流是检测绝缘子外绝缘情况的最直接有效的方法，本文结合昆明特高压试验基地现场要求，基于LABVIEW和SQLserver2000数据库设计开发了一套泄漏电流监测系统，当泄漏电流的最大幅值和超幅值脉冲数超过规定标准时，报警系统将自动启动。
试验结果表明：系统可实时准确反映运行绝缘子的电气绝缘性能，且具有低成本、低功耗等特点。
【关键词】绝缘子；泄漏电流；污秽；监测系统1.引言输电线路的绝缘子要求在大气过电压、内部过电压和长期运行电压下均能可靠运行。
但沉积在绝缘子表面的固体、液体和气体微粒与雾、露、毛毛雨、融冰、融雪等恶劣气象条件的同时作用，将使绝缘子的电气强度大大降低，从而使输电线路和变电站的绝缘子不仅可能在过电压作用下发生闪络，更频繁的是在长期运行电压下发生污秽闪络，造成停电事故。
绝缘子污闪的最直接原因是表面泄漏电流急剧增大，泄漏电流是指在运行电压作用下污秽受潮时测得的流过绝缘子表面污层的电流，，可通过测量泄漏电流的大小和变化来对绝缘子污秽进行判断。
泄漏电流信号是目前最具现实意义的评判标准，因其比绝缘子表面电场、电压分布、或红外热图等其他评判标准更易监测，主要是因为绝缘子泄漏电流和污闪放电的发展过程密切相关，包含了绝缘子运行状态的足够信息，相对容易测量，便于连续在线监测。
对绝缘子的泄漏电流进行时域、频率或者统计分析，并结合外界环境等因素，可对绝缘子的污秽度、闪络风险进行评估，因此泄漏电流法也是目前应用最广的一种绝缘子外绝缘检测方法[1-3]。
本文根据现场需求，采用LABVIEW和SQLserver2000数据库设计开发了一套泄漏电流监测系统。
2.硬件系统结构及功能2.1 整个监测系统的硬件框图整个监测系统的硬件框图如图1所示。
它由数据采集部分、信号调理部分、PC机、显示部分、报警部分组成。
系统的主要功能为采集绝缘子的泄漏电流信号，通过滤波调整，经过A/D转换送入PC机进行处理，在显示部分显示绝缘子当前的工作状态，若绝缘子在不正常工作状态，报警系统工作。
直流系统绝缘在线监测装置技术规范一．总的要求1、本技术规范书供直流系统绝缘在线监测装置招标使用。
2、投标者应仔细阅读包括本技术条件书在内的招标文件中阐述的全部条款，本技术书的目的不是列出设备的全部细节，但生产厂家应提供高质量的、成熟的、定型的、技术先进的设备，以满足本技术书的要求。
3、投标者按本技术规范书提供的产品应符合国家有关技术规程规定的技术先进、成熟可靠的定型产品。
4、本技术规范书提出的是最低限度的技术要求，如果投标方没有以书面形式对本标书的技术条文提出异议，则意味着投标方提供的产品完全符合本技术规范书的要求，如有异议，不论多么微小，都应在标书中做详细说明。
5、本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
6、投标者必须具有针对此产品的相关权威部门的检测报告及提供国家专利证书、软件著作登记证书。
二、主要功能要求1、应能实时监控直流系统交直流电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示。
当直流系统发生故障，系统电压偏高或者偏低超过预设整定值时，或交流电压超过预设整定值时主机液晶屏显示告警信息，电压越限指示灯和蜂鸣器同时告警。
2、应能实时监控系统母线对地阻抗，包括正对地电阻，负对地电阻并实时显示。
当直流系统发生故障，正负对地电压不再平衡并超过预设整定值时，主机液晶屏显示信息，系统接地指示灯和蜂鸣器同时告警3、系统应为高速双16位工控CPU，子机为单16位工控CPU，系统总处理能力随直流系统回路数（子机数）动态调整，最多可支持数十个CPU同步运行，每条直流回路数据采集通道（对应每个传感器）都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。
4、传感器应采用分辨度达到0.1mA，精度高于1/1000的高稳定直流传感器，长时稳定性极高，应能自动跟踪系统的细微变化。
5、纯直流设计，采用直流传感器直接检测回路漏电流，不注入任何信号，不对直流系统的运行造成任何影响，所有采样单元均应采用隔离设计，设备故障时不影响直流系统正常的运行。
第1章绪论1.1概述1.1.1引言输电线路的绝缘子要求在大气过电压、内部过电压和长期运行电压下均能可靠运行。
但沉积在绝缘子表面的固体、液体和气体微粒与雾、露、毛毛雨、融冰、融雪等恶劣气象条件的同时作用，将使绝缘子的电气强度大大降低，从而使输电线路和变电站的绝缘子不仅可能在过电压作用下发生闪络。
更频繁的是在长期运行电压下发生污秽闪络，造成停电事故。
为了提高绝缘子运行的可靠性，通常采用定期人工清扫。
人工清扫基本为全计划方式，需要停电作业不仅消耗大量的人力、物力。
而且由于缺乏绝缘子污秽程度的实时信息。
计划式清扫不能做到杜绝事故的发生。
许多污闪事故均在两次清扫之间发生。
加强输电线路运行的现代化管理，进行线路防污闪在线监测，实现状态检修的要求已成为急待解决的课题。
绝缘子污闪的最直接原因是表面泄漏电流急剧增大。
泄漏电流是指在运行电压作用下污秽受潮时测得的流过绝缘子表面污层的电流，可通过测量泄漏电流的大小和变化来对绝缘子污秽进行判断。
本文借助GSM网络，成功研制了新型输电线路绝缘子泄漏电流在线监测系统。
对输电线路运行绝缘子串的泄漏电流、闪络脉冲、环境温湿度、风速、风向以及雨量等进行定时(20分钟、40分钟等，用户可设定)监测，可随时提供线路绝缘子表面污湿状况和预报警服务。
1.1.2污闪的危害污闪是区域性的问题，其显著特点是同时多点跳闸的几率高。
绝缘愈低，跳闸机率愈大，且重合成功率愈小。
华北电网1975-1985年统计表明，输电线路污闪跳闸重合成功率为27%。
1996-1997年，京、津、唐电网变电设备的几次污闪、重合也大都失败。
重合不良则意味着存在永久性故障，而多点故障则意味着多处供电失去电源，甚至于会造成大面积的污闪事故。
污闪的上述特点，是由其本身的特殊性造成的。
一个大、中型变电站，对地的绝缘设备大约有几百支甚至上千支；而变电站的进线、出线也有几条至十几条，在周围几十或上百平方公里的地区；大气的污染几乎是相近的，雾、雪、毛毛雨等潮湿的气象条件也几乎是相同的。
华东电网有限公司企业标准Q / G D W - 0 8 - J × × × - 2 0 1 0绝缘子泄漏电流在线监测系统技术规范（征求意见稿）2010-XX-XX 发布2010-XX-XX 实施华东电网有限公司标准化工作委员会发布目录1 总的要求 (3)1.1 概述 (3)1.2 适用范围 (3)2规范性引用文件 (3)3户外使用条件 (4)4 技术参数和性能要求 (5)4.1 总体技术要求 (5)4.2 现场硬件要求 (5)4.3 通讯系统 (6)4.4 能量供应系统 (6)4.5 环境参数采集系统 (6)4.6 现场设备其他技术要求 (6)4.7 软件要求 (7)4.7.1 基本要求 (7)4.7.2 应用要求 (7)4.8 技术参数表 (8)4.9 结构 (11)4.10监测系统通信方式要求 (11)5 试验 (11)5.1 试验分类 (11)5.2 试验条件 (12)5.3 试验项目 (12)1 总的要求1.1 概述本技术规范规定了绝缘子泄漏电流在线监测系统的技术规范，包括技术参数、性能、结构和试验等技术要求。
1.2 适用范围本规范适用于华东电网有限公司输变电设备状态检修系统绝缘子泄漏电流的在线监测。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。
GB/T 4585-2004 交流高压绝缘子人工污秽试验方法GB/T 7252-2001 变压器油中溶解气体分析和判断导则GB 7354-2003GB/T 7261-2000 GB 16836-2003 GB/T 14537-93 GB/T 11287-2000 局部放电测量继电器及继电保护装置基本试验方法量度继电器和保护装置安全设计的一般要求量度继电器和保护装置的冲击和碰撞试验电气继电器第21 部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第 1 章: 振动试验(正弦)GB/T 14598.9-1998 电气继电器第22 部分:量度继电器和保护装置的电气干扰试验第三篇: 辐射电磁场干扰试验GB/T 14598.13-1995 电气继电器第22 部分:量度继电器和保护装置的电气干扰试验第一部分:1MHz 脉冲干扰试验GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3-1999 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验GB/T 17626.8-1999 电磁兼容试验和测量技术工频电磁场抗扰度试验GB/T 17626.9-1999 电磁兼容试验和测量技术脉冲电磁场抗扰度试验GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T 17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T 2423.1-2001 电工电子产品环境试验第2 部分：试验方法试验A：低温试验方法GB/T 2423.2-2001 电工电子产品环境试验第2 部分：试验方法试验B：高温试验方法GB/T 2423.3-2001 电工电子产品环境试验第2 部分：试验方法试验Cb：恒定湿热试验方法GB/T 2423.5-1995 电工电子产品环境试验第2 部分：试验方法试验Ea 和导则：冲击GB/T 2423.9-2001 电工电子产品环境试验第2 部分：试验方法试验Cb：设备用恒定湿热GB/T 2423.10-1995 电工电子产品环境试验第2 部分：试验方法试验Fc 和导则：振动（正弦）GB/T 2423.22-2002 电工电子产品环境试验第2 部分：试验方法试验N：温度变化GB 4943-1995 信息技术设备（包括电气事务设备）的安全GB 5080.7-1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB 6587.8-86 电子测量仪器电源频率与电压试验GB 2887-2000 GB/T 9361-1988 电子计算机场地通用规范计算机场地安全要求GB 4208-1993 外壳防护等级（IP代码）GB 191-2008 包装储运图示标志DL/T 596-1996 电力设备预防性试验规程DL 417-2006 电力设备局部放电现场测量导则DL/T 621-1997 交流电气装置的接地IEC60870-5-101~104 远动设备及系统传输规约Q/GDW240-20083 使用条件输变电设备在线监测系统技术导则4 技术参数和性能要求4.1 总体技术要求绝缘子泄漏电流在线监测系统应安装简便，运行稳定，数据可靠，能够真实反映绝缘子表面泄漏电流和脉冲状况。
现场设备（分机）外壳应采用不锈钢，箱体应密封，具有防水、防潮的功能，金属零件应采用不锈钢或有可靠防腐措施，并焊接牢固。
4.2 现场硬件要求4.2.1 泄漏电流采集传感器泄漏电流采集器应具有低阻，耐腐蚀，并易于现场安装，且能与常用绝缘子结合紧密。
泄漏电流的采集不得采用电流互感方式，不宜同时采集电容电流（如同时采集了电容电流，厂家必须予以说明，并给出电容电流推荐值），宜使用具有局部放电脉冲采集功能的采集器。
泄漏电流采集器安装完成后，不应影响原绝缘子串的安全运行。
4.2.2 泄漏电流传输电缆泄漏电流传输电缆应使用屏蔽电缆（带金属护套），要求具有低阻、耐高温，耐腐蚀，并且具有优良的抗干扰能力。
其与泄漏电流采集传感器及现场中央控制单元使用抗干扰设计的专用连接或专用接头。
电缆要留有足够裕度。
4.2.3 中央控制单元1)中央控制单元是泄漏电流在线监测系统的核心，应具有良好的耐高低温、耐腐蚀和良好的密封性能，能够满足野外连续稳定工作的需求。
2)中央控制单元应具有良好的抗电磁干扰能力，能够满足（5.3.5 节所规定的9 项测试标准）所规定的电磁干扰条件下，正常进行数据的采集、处理和传输工作。
3)在雷击或工频闪络情况下，应确保其CPU 等核心设备安全运行，并可靠接地。
4)中央控制单元内的存储器容量应能够确保存储不少于30 天的泄漏电流监测数据（1条/小时）而不发生数据溢出。
4.3 通讯系统现场采集的数据应通过GSM/GPRS/CDMA/3G 等无线通讯传输到室内主机。
数据下载应能够进行定时自动下载，也可以随时根据需要数据下载。
若是采用GSM 通信方式，应能满足现场设备与“01898”企业平台和现场设备与主站Modem 两种通信模式,应能修改主站的SIM 卡号（可以是小于11 位的平台号码）。
企业监测中心要备份系统监测数据,并加以保密。
4.4 能量供应系统现场能量供应系统使用锂充电电池或硅能电池与太阳能电板组合模式。
现场设备应采用低功耗和节电设计，与能量供应系统配合后，应确保在连续40天无阳光天气情况下（1条/小时）能够正常采集、处理、发送数据。
4.5 环境参数采集系统要求能够在线实时监测环境温度、湿度。
宜具有降雨量、风速、风向、大气压力测量接口。
环境参数采集系统要求安装方便，测量准确。
4.6 现场设备其他技术要求可以同时监测一基塔三串绝缘子泄漏电流情况。
泄漏电流采样应以50Hz的波型为主，平均泄漏电流和最大泄漏电流计算周期（数据存储时间间隔）可通过软件远程设定（如5分钟、20分钟……24小时）。
局部放电脉冲采样速率应不低于200kHz，局部放电强度统计范围可根据用户实际情况设定（如设定3、10、40毫安）。
提供平均泄漏电流和最大泄漏电流计算表达式，并说明与采样值、采样周期之间存在的关系。
应具有经济传送数据的模式。
额定工作电压在85％～110％范围内波动时，线路绝缘子在线监测应可靠工作。
4.7 软件要求4.7.1 基本要求应具备数据通讯、远程控制、数据分析与诊断、报警等功能，并与华东电网公司的500kV输电线路信息管理系统做到无缝连接。
4.7.2 应用要求1）应建立在win98及以上操作系统平台上，软件应安装方便，基本参数设置简单，系统供应商能够提供详细的安装指南。
系统运行稳定，数据下载操作方便，准确率高。
软件对硬件的要求不应过高，要求在PIII及以上计算机上均能正常运行。
2）可根据用户的需求，设置泄漏电流的报警值。
3）可定时、或者根据用户要求灵活方便的下载现场泄漏电流及温度、湿度等数据。
4）应能设置现场设备（分机）中的主站号码或IP地址。
5）应能设置现场设备（分机）中的时钟，自动数据上报周期。
6）应有较强的表格和图形两种方式的数据分析、统计能力，能够根据用户要求，统计一定时期的泄漏电流平均值，最大值，能够绘制泄漏电流与温度、湿度的相互关系。
能够根据盐密的变化情况，分析、预测泄漏电流的变化规律。
7）可根据用户的需求对泄漏电流数据、温度、湿度数据进行查询、分类统计。
8）可根据局部放电情况分析泄漏电流平均值、最大值之间的相互关系。
9）可根据局放强度的设定准确统计局放的频次和时间曲线。
10）应能方便的导出泄漏电流及温度、湿度等数据，数据必须能方便地导出到EXCEL表格中。
11）系统供应商应具有开发软件能力，对泄漏电流与盐密值之间的相互关系有一定分析数据积累，并有协助甲方作进一步研究的能力。
12）数据库应该采用SQL Server/Oracle数据库，方便实时查询。
4.8 技术参数表备注4.9 结构1)检测单元应有金属机箱保护，机箱开启灵活、匹配紧密，机箱应防尘、防雨、防潮、防虫。
2)机箱应采取必要的防静电及电磁辐射干扰的防护措施，机箱的不带电的金属部分应在电气上连成一体，并可靠接地。
4.10 监测系统通信方式要求1）对于综合性的在线监测系统，宜采用满足监测数据传输所需要的、标准的、可靠的现场工业控制总线或以太网络总线。
2）配置RS-232 就地数据通信接口、USB接口或其它专用接口的监测系统应安装相应驱动程序，能将历史数据﹑实时数据及录波文件传送给装置外部的存储介质。
3) 监测装置中数据通过GSM 实时传送到数据平台及其他有需求的目标系统，通信规约应符合综合平台所提出的要求。
4）能够接收和执行来自数据平台对监测装置的参数修改指令。
5）开放监测系统的数据库结构，并负责解释字段含义；同时，能够修改数据库结构，使之适应要求。
6）能够对数据分析算法进行封装，便于主站系统调用。
5 试验5.1 试验分类主要针对检测单元进行。
分为型式试验、出厂试验、特殊试验和交接试验。
检测项目表5.2 试验条件1）除另有规定外，各项试验应在本规范书规定的正常试验大气条件下进行。
