柯尼卡美能达复印机bizhub162故障代码清单

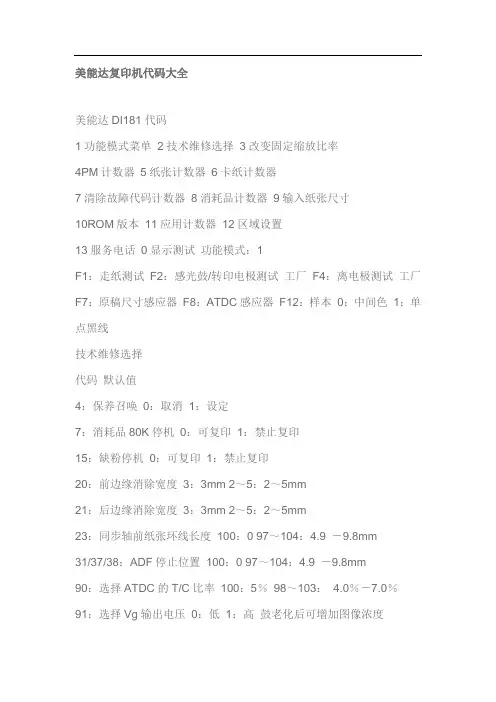

美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

Service Mode（维修模式）一、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINATION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、A TDC GAIN （A TDC 增益）14、MODEL SETTING （模式设定）三、COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）10、TROUBLE COUNTER （故障计数器）四、DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、A TDC AUTO ADJUST （A TDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大）*）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小）*）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、ADMIN. REGISTRA TION （管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、FIXED ZOOM CHANGE（固定缩放修改）八、FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器。

美能达复印机错误代码及解决方法美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法1.现象： C0F30原因： ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和 DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC传感器。

2.现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A芯片，更换IC2A后故障排除。

3.现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。

解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A上的 PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除4.现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。

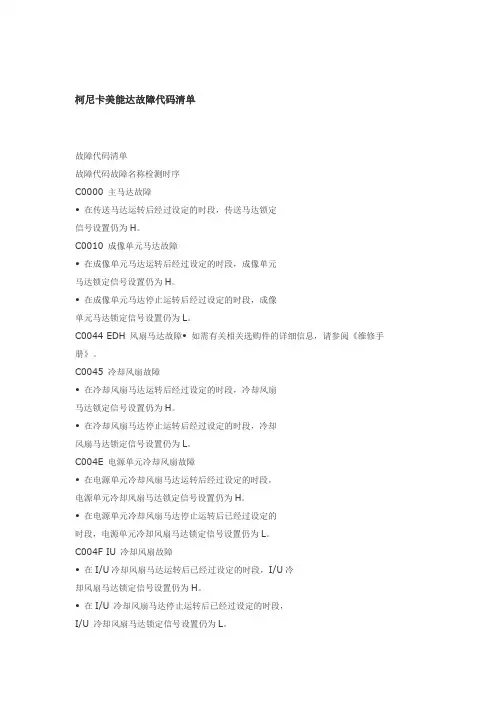

柯尼卡美能达故障代码清单故障代码清单故障代码故障名称检测时序C0000 主马达故障• 在传送马达运转后经过设定的时段，传送马达锁定信号设置仍为H。

C0010 成像单元马达故障• 在成像单元马达运转后经过设定的时段，成像单元马达锁定信号设置仍为H。

• 在成像单元马达停止运转后经过设定的时段，成像单元马达锁定信号设置仍为L。

C0044 EDH 风扇马达故障• 如需有关相关选购件的详细信息，请参阅《维修手册》。

C0045 冷却风扇故障• 在冷却风扇马达运转后经过设定的时段，冷却风扇马达锁定信号设置仍为H。

• 在冷却风扇马达停止运转后经过设定的时段，冷却风扇马达锁定信号设置仍为L。

C004E 电源单元冷却风扇故障• 在电源单元冷却风扇马达运转后经过设定的时段，电源单元冷却风扇马达锁定信号设置仍为H。

• 在电源单元冷却风扇马达停止运转后已经过设定的时段，电源单元冷却风扇马达锁定信号设置仍为L。

C004F IU 冷却风扇故障• 在I/U冷却风扇马达运转后已经过设定的时段，I/U冷却风扇马达锁定信号设置仍为H。

• 在I/U 冷却风扇马达停止运转后已经过设定的时段，I/U 冷却风扇马达锁定信号设置仍为L。

C0214 图像转印电压异常• 在成像单元马达处于停止状态后设定的时段内，图像转印电压超过100 V。

C0500定影预热故障（主）• 预热循环开始后30 秒之内，定影辊热敏电阻未检测到所需的温度，因此本机未完成预热循环。

• 在预热循环期间，即使经过了设定的时段，定影辊的温度仍未达到要求的水平。

C0501 定影预热故障（副）• 在预热循环开始后30 秒之内，定影辊副热敏电阻未检测到所需的温度，因此本机未完成预热循环。

• 在预热循环期间，即使经过了设定的时段，定影辊的温度仍未达到要求的水平。

T-27C0510定影温度过低故障（主）• 检测到在待机期间，定影辊热敏电阻和定影辊副热敏电阻的温度低于105 °C。

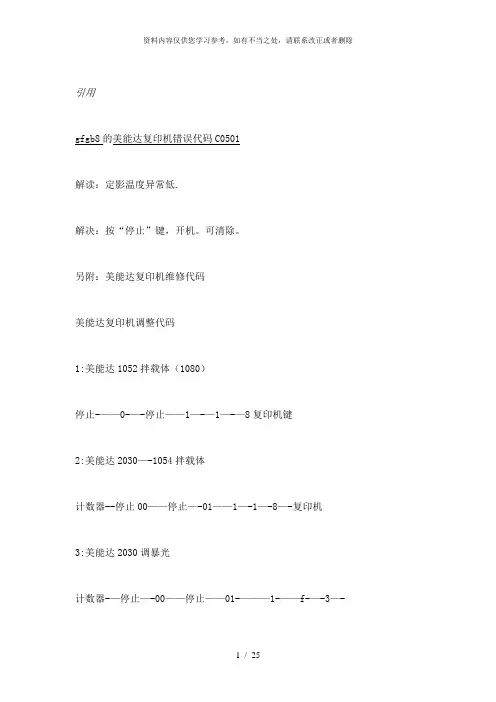

引用gfgb8的美能达复印机错误代码C0501解读：定影温度异常低.解决：按“停止”键，开机。

可清除。

另附：美能达复印机维修代码美能达复印机调整代码1:美能达1052拌载体（1080）停止-——0-—-停止——1—-—1—-—8复印机键2:美能达2030—-1054拌载体计数器--停止00——停止—-01——1—-1—-8—-复印机3:美能达2030调暴光计数器-—停止—-00——停止——01-———1-——f-—-3—-F——-5-—4:维修模式1：暴光(F)2:技术（C）C:--40，不给定维修呼叫提示1,给定维修呼叫提示C—-50.保养计数器1，可以进行2，无法进行C—-70，可以复印(无粉）1，禁止复印维修模式:4，保养计数器5，卡纸6，故障计数器7,零件使用期限松下：KX系列功能（菜单）——＃9000-—*550-—启动理光5100传真机功能——61998-—立刻YES—-01YES-—0YES—-功能——清日板——编辑——重启动联想6212设置清零功能键开机*--2864-—01——四灯同时亮——99--退出夏普7370调暴光c—--00---c—-—46-——复印---数字（0～99）1116拌载体C--插入--0—-插入-—25—-复印1116调暴光C--插入--0——插入——46—-复印-—1—-复印—-(0～99) 2030调电压A，C—-插入-—0——插入——44—-复印——2-—复印—-204-—CAB,C-—插入--0--插入--44-—复印--3---—复印--（0~99）--CA美能达3170复印机维修代码检测说明F1:过纸检测，无须预热结束就可以进行，复印机计数装置不工作（按下clear/stop可停止）；F2：充电高压输出调整（工厂设定)，不要调整（运行30秒，或按clear/stop 中断)；F3：手动方式下曝光灯电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）F5：AE传感器基准电压设定，按下复印键开始扫描并点亮曝光灯(运行30秒，或按clear/stop中止）;F6：工厂设定（扫描动作结束）F8·ATDC传感器调整显影装置工作，显影器搅动（运行5分钟，或按clear/stop中断）F9：工厂设定(运行30秒,或按clear/stop停止）调整方式：4-1.调整（1）说明（光学系统的调整）A--0设定镜头焦距（确定镜头焦距的变动值）A——1调整镜头等倍位置（调整镜头原始与等倍位置距离）A——2调整反射镜等被位置（调整反射镜原始位置与等倍位置距离）A--3调整纵向倍率（通过调整扫描速度来调整）A-—4等倍纸头位置调整（在等倍方式调整纸头位置）A-—5放大图象纸头位置调整（在放大方式200%调整像的纸头）4—2.调整（2）说明（调整黑/彩色复印的重叠宽度) B--2调整黑色/彩色重叠部分（黑显影器)（调整彩色—>黑色重叠部分的宽度) B--3调整黑色/彩色重叠部分（彩色显影器）（调整黑色—〉彩色重叠部分的宽度）选择方式:5-1。

美能达163复印机故障代码柯尼卡美能达复印机bizhub１６２故障代码清单代码项目说明C000 主马达故障主马达开始运转1 秒钟后的任何时候，主马达(M1) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。

C0044 ADF 冷却风扇故障仅在安装选购件AFR-605 时，具体内容请参考选购件维修手册(AFR-605) C0045 定影冷却风扇马达故障在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。

C004E 电源冷却风扇马达故障在电源冷却风扇马达的远程信号维持在ON （表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH) C0070 主加粉马达故障在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续 2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当对维修模式中“ 调整” 的“ 模式设置” 设置不正确C0500 预热故障预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100 ℃: 35 秒，从100 ℃到140 ℃: 25 秒，从140 ℃到完成预热循环：20 秒。

C0500 预热故障对于具有两个定影辊加热灯的型号* （仅限于bizhub210 ）预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到6 O ℃: 4 秒、从6 O ℃到10 O ℃: 2 秒、从10O ℃到13O ℃: 1 秒、从13O ℃到155 ℃: 0.5 秒C0501 预热故障2 对于具有两个定影辊加热灯的型号* 仅限于Di2011 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。

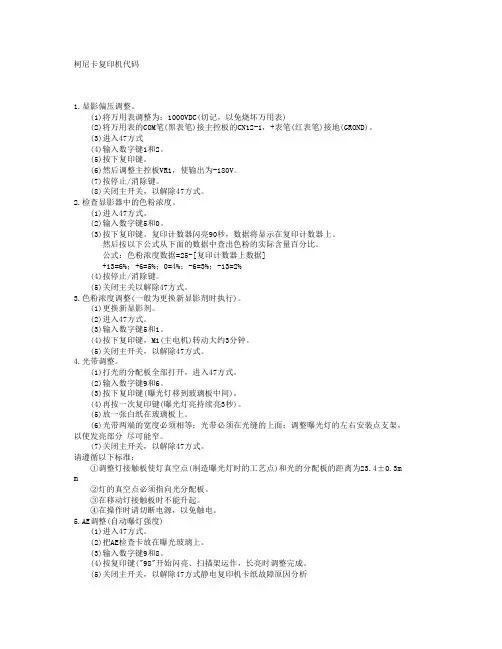

柯尼卡复印机代码1.显影偏压调整。

(1)将万用表调整为：1000VDC(切记，以免烧坏万用表)(2)将万用表的COM笔(黑表笔)接主控板的CN12-1，+表笔(红表笔)接地(GROND)。

(3)进入47方式(4)输入数字键1和2。

(5)按下复印键。

(6)然后调整主控板VR1，使输出为-180V。

(7)按停止/消除键。

(8)关闭主开关，以解除47方式。

2.检查显影器中的色粉浓度。

(1)进入47方式。

(2)输入数字键5和0。

(3)按下复印键。

复印计数器闪亮90秒，数据将显示在复印计数器上。

然后按以下公式从下面的数据中查出色粉的实际含量百分比。

公式：色粉浓度数据=25-[复印计数器上数据]+13=6%；+6=5%；0=4%；-6=3%；-13=2%(4)按停止/消除键。

(5)关闭主关以解除47方式。

3.色粉浓度调整(一般为更换新显影剂时执行)。

(1)更换新显影剂。

(2)进入47方式。

(3)输入数字键5和1。

(4)按下复印键，M1(主电机)转动大约3分钟。

(5)关闭主开关，以解除47方式。

4.光带调整。

(1)打光的分配板全部打开，进入47方式。

(2)输入数字键9和6。

(3)按下复印键(曝光灯移到玻璃板中间)。

(4)再按一次复印键(曝光灯亮持续亮3秒)。

(5)放一张白纸在玻璃板上。

(6)光带两端的宽度必须相等；光带必须在光缝的上面；调整曝光灯的左右安装点支架，以使发亮部分尽可能窄。

(7)关闭主开关，以解除47方式。

请遵循以下标准：①调整灯接触板使灯真空点(制造曝光灯时的工艺点)和光的分配板的距离为23.4±0.3m m②灯的真空点必须指向光分配板。

③在移动灯接触板时不能升起。

④在操作时请切断电源，以免触电。

5.AE调整(自动曝灯强度)(1)进入47方式。

(2)把AE检查卡放在曝光玻璃上。

(3)输入数字键9和8。

(4)按复印键("98"开始闪亮、扫描架运作，长亮时调整完成。

(5)关闭主开关，以解除47方式静电复印机卡纸故障原因分析静电复印机在工作过程中常常出现卡纸故障，机器输纸部件的机械磨损也会造成输纸能力的下降。

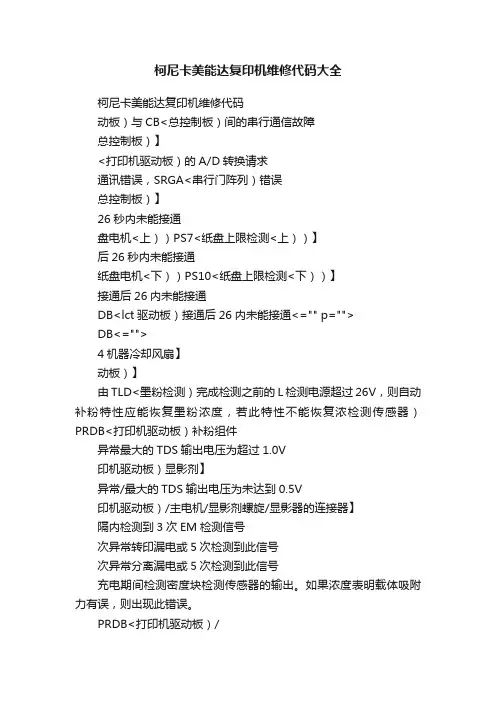

柯尼卡美能达复印机维修代码大全柯尼卡美能达复印机维修代码动板）与CB<总控制板）间的串行通信故障总控制板）】<打印机驱动板）的A/D转换请求通讯错误，SRGA<串行门阵列）错误总控制板）】26秒内未能接通盘电机<上））PS7<纸盘上限检测<上））】后26秒内未能接通纸盘电机<下））PS10<纸盘上限检测<下））】接通后26内未能接通DB<lct驱动板）接通后26内未能接通<="" p="">DB<="">4机器冷却风扇】动板）】由TLD<墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓检测传感器）PRDB<打印机驱动板）补粉组件异常最大的TDS输出电压为超过1.0V印机驱动板）显影剂】异常/最大的TDS输出电压为未达到0.5V印机驱动板）/主电机/显影剂螺旋/显影器的连接器】隔内检测到3次EM检测信号次异常转印漏电或5次检测到此信号次异常分离漏电或5次检测到此信号充电期间检测密度块检测传感器的输出。

如果浓度表明载体吸附力有误，则出现此错误。

PRDB<打印机驱动板）/）检测到异常温度，TH1持续0.4秒检测到温度保持在231度以上【TH1<定影温度传感器1）/ TH2<定影温度传感器2）DC电源）解除故障：用25方式将DIPSW3-1设定为“0‘后，关闭SW2<副电源开关）然后在接通，如果不进行此操作）检测到异常温度，TH2持续0.4秒检测到温度保持在231度以上TH1<定影温度传感器1）检测到异常低温，空转期间，如果主电机接通超过10秒，TH1<定影温度传感器1）检测到异常低温，在空转或复印期间TH1连续10秒检测到温TH1<定影温度传感器1）检测到异常低温<预热期间）如果L2<定影加热灯）点亮时TH1检测到温TH2<定影温度传感器2）检测到异常低温，在空转期间，如果L3<定影加热灯2）接通超过10秒，TH1<定影温度传感器2）检测到异常低温，在空转或复印期间TH2连续10次检测到温TH2<定影温度传感器2）检测到异常低温<预热期间）如果L3<定影加热灯）点亮时TH2检测到温，打印状态时如果TH1<定影温度传感器1）检测的温度比10秒前获得的温度高10个数据读取，且这种状态持续0.2秒，打印状态时如果TH2<定影温度传感器2）检测的温度比10秒前获得的温度高10个数据读取，且这种状态持续0.2秒传感器1）接触不良，预热期间如果在TH2<定影温度传感器2）首次进行“就绪”温度检测之后11秒内，TH1温度不能进传感器2）接触不良，预热期间如果在TH1<定影温度传感器1）首次进行“就绪”温度检测之后11秒内，TH1温度不能进TH1<定影温度传感器1）高温错误。

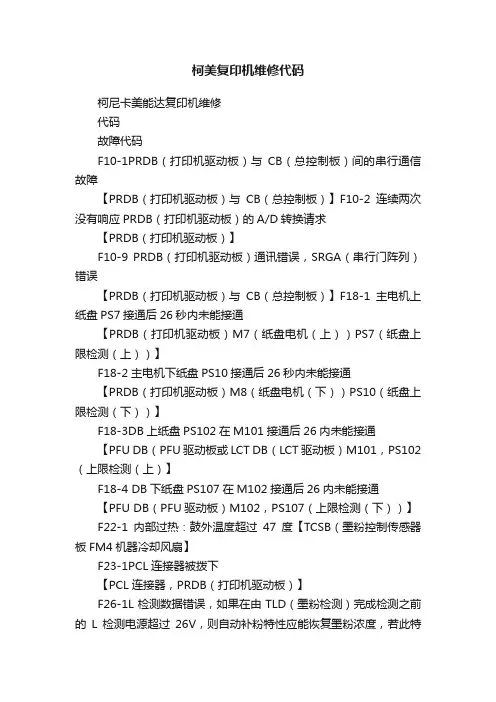

柯美复印机维修代码柯尼卡美能达复印机维修代码故障代码F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。

【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4载体吸附力出错，初始充电期间检测密度块检测传感器的输出。

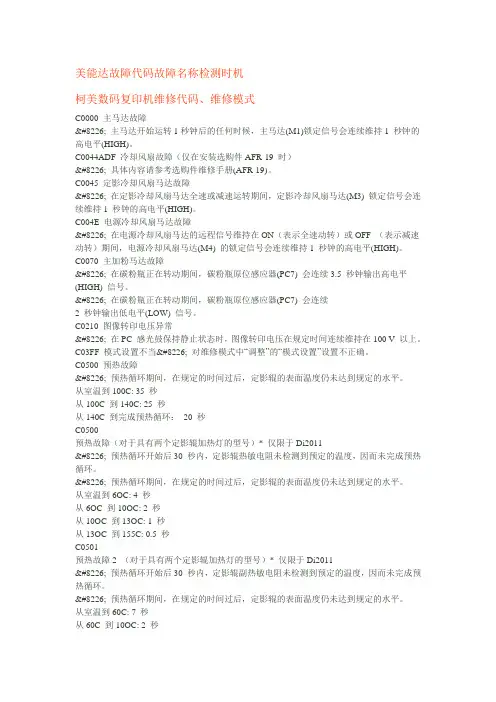

美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障&#8226; 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）&#8226; 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障&#8226; 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障&#8226; 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障&#8226; 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

&#8226; 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常&#8226; 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当&#8226; 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障&#8226; 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011&#8226; 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

&#8226; 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

柯尼卡美能达复印机bizhub１６２故障代码清单
柯尼卡美能达162/bizhub210进入退出维修模式的步骤
进入维修模式
1、按效用键；
2、按照如下顺序按下列键；
3、停止→ 0 → 0 →停止→ 0 → 1；
4、将出现维修模式菜单屏幕（ Service Mode ）。

退出维修模式
按面板复原键多次，直到原来的屏幕重新出现为止。

修改维修模式功能设定值步骤
1、用 [ ▲/▼ ] 键选择所需的项目；
2、用 [▲/▼ ] 键、 [ ] 键、或数字键盘选择设定值；
3、确认选择，按 [Yes] 键；
4、返回前面的屏幕，按 [No] 键。

柯尼卡美能达162/210技术维修模式（ Service Mode ）菜单
（本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待您的好评与关注！）。

故障码清除法:清除曝光灯故障码(C04××)主板PWB-A上的开关S1清除定影故障码(C05××)主板PWB-A上的开关S1清除其它故障打开/关闭前门清除原稿尺寸检测故障关闭/打开电源开关；打开/关闭前门主板PWB-A上的复位点(PJ2)将PJ2上的两点连接打开电源,清除用关闭/打开电源开关仍不能清除的故障.主板PWB-A上的接地点TP1(GND)主板PWB-A上的内存清除点TP2(MEMORY)将MEMORY点与GND点连接打开电源,清除内存全部数据,返回到缺省值.主板PWB-A上的总清除点TP3(TOTAL)在电源开关ON条件下将TOTAL点与GND点连接超过1秒,清除电子计数器(不包括I/U计数器)C00表示：驱除系统C0000主电机ON故障主电机ON信号(PJ11A-14A)="0"后1秒,主电机锁住LOCK信号(PJ11A-13A)保持"H"达1.5秒C0001主电机异常ON主电机ON信号="1"后1秒,主电机锁住LOCK信号保持"L"达1.5秒C0010OPC鼓电机ON故障OPC鼓电机电机ON信号(PJ11A-12A)="0"后,鼓电机锁住信号(PJ11A-11A)保持"1"达1.0秒C0011OPC鼓电机异常ON OPC鼓电机电机ON信号="+24V"(电机OFF)后,鼓电机锁住信号保持"0"达5秒C004C光学冷却风扇ON故障光学冷却风扇(PJ20A-1)半速12V/全速24V故障C0070加粉电机M8 ON故障加粉电机ON信号(PJ5A-6)="0"后粉瓶原位传感器PC112输出信号(PJ17-2B)5秒内未变"H",变"H"后超过10秒仍未变"L",C0071加粉电机M8异常ON加粉电机ON信号="1"后2秒,粉瓶原位传感器PC112输出信号未变"L"注:每个复印循环检测粉浓度,取样TD传感器输出16次其中8次未达到目标值输出加粉信号,每个加粉信号加粉电机M8转1圈（5秒）加粉0.3～0.6克C04表示：曝光灯C0400曝光灯LA1 ON故障曝光灯LA1,ON(PJ14A-3)="0"和扫描开始后图象前沿信号(BASE)变低后,AE传感器输出电压(PJ9A-3)未达到4.3VC0410曝光灯LA1异常ON扫描原位传感器变低(原位),AE传感器输出电压≥3.9V达0.6秒扫描原位传感器保持高AE传感器输出电压≤3.9V达0.6秒C05表示：定影单元C0500定影辊予热故障电源开关S1,ON或打开/关闭前门上辊定影温度20秒未达到50度;达到50度,20秒未达到900度;达到50度20秒未达到150度;达到150度15秒未达到预热完成190度;离开节电模式后120秒未达到190度C0510定影辊温度变低予热完成后上辊(热敏电阻TH检测)温度降低到135度以下达1秒;节电时温度降低到80度以下达1秒C0520定影辊影温度过高予热完成后上辊(热敏电阻TH检测)温度超过230度以上达5秒C06表示：光学部分C0600扫描电机故障当电源ON后20秒,扫描灯架不在原位,原位传感器PJ17A-8B PC81未从高变低;扫描灯架由原位前进或返回扫描时,原位传感器PC81不能从低到高或从高到低C0610镜头移动故障镜头移动电机M6 ON(PJ16A-1B)后15秒,镜头原位传感器PC90(PJ22A-8)不能从高到低C0620第4反光镜移动故障第4反光镜移动电机M7 ON(PJ16A-2B)后3秒,第4反光镜原位传感器PC86(PJ2A-5)不能从低到高;M7 ON(PJ16A-2B)后10秒,不能从高到低不能从低到高C0F表示：传感器故障C0F10AE传感器输出故障AE传感器输出(PJ9A-3)故障C0F30自动墨粉浓度传感器(ATDC)当M1仍旧激励时,自动墨粉浓度传感器(ATDC)PJ10A-3输出电压保持在≤0.4V或≥4.6V连续达2秒E1TD传感器载体调整时未达到目标值E2新显影器(I/U单元)TD传感器调整时I/U保险丝(PJ11A-8)F4未烧断 (F4烧断"0")C0F02原稿尺寸检测板UN2原稿尺寸传感器故障C0FE2原稿尺寸传感器2故障PC113有故障C0FE4原稿尺寸传感器3故障PC115有故障C0FE6原稿尺寸传感器2,3故障PC113有故障PC115有故障C0FE8原稿尺寸传感器4故障PC114有故障C0FEA原稿尺寸传感器2,4故障PC113有故障PC114有故障C2FEC原稿尺寸传感器3,4故障PC115有故障PC114有故障C4FEE原稿尺寸传感器2,3,4故障PC113有故障PC115有故障PC114有故障C0FF0原稿尺寸传感器5故障PC116有故障C0FF2原稿尺寸传感器2,5故障PC113有故障PC116有故障C0FF4原稿尺寸传感器3,5故障PC115有故障PC116有故障C0FF6原稿尺寸传感器2,3,5故障PC113有故障PC115有故障PC116有故障C0FF8原稿尺寸传感器4,5故障PC114有故障PC116有故障C0FFA原稿尺寸传感器2,4,5故障PC113有故障PC114有故障PC116有故障C2FFC原稿尺寸传感器3,4,5故障PC115有故障PC114有故障PC116有故障C4FFE原稿尺寸传感器2,3,4,5故障PC113有故障PC115有故障PC114有故障PC116有故障C09表示：纸路复印机选购件:2×500张双纸盘工作台 PF-206仅2030机C0900第3纸盘向上移动故障第3纸盘提升电机M24 PJ10A-3开始正向旋转后10秒,第3纸盘上限传感器PC19 PJ8A-12B未遮光C0904第3纸盘升/降电机M24故障或,第3纸盘提升电机M24开始正向旋转第3纸盘提升电机脉冲传感器PC27检测到120脉冲后第3纸盘上限传感器PC19未遮光C0950第4纸盘向上移动故障第4纸盘提升电机M25 PJ10A-1开始正向旋转后10秒第4纸盘上限传感器PC23 PJ9A-2未遮光C0954第4纸盘升/降电机M25故障或,第4纸盘提升电机M25开始正向旋转,第4纸盘提升电机脉冲传感器PC28检测到120脉冲后第4纸盘上限传感器PC28未遮光复印机选购件:2×1.250张串级纸盘工作台PF-112仅2030机C0990主盘向上移动故障主(第3)纸盘提升电机M26 PJ10A-1开始提升后10秒纸盘上限传感器PC19 PJ8A-12B未遮光或,主(第3)纸盘提升电机M26开始提升纸盘无纸传感器PC20 PJ9A-2遮光后提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后,纸盘上限传感器PC19 PJ8A-12B未遮光C0991主盘向下移动故障主(第3)纸盘提升电机M26开始下降,纸盘提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘上限传感器PC19 PJ8A-12B仍旧遮光C0992主向下移动故障主(第3)纸盘提升电机M26开始下降后或,纸盘提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘下限位置传感器PC35未遮光主(第3)纸盘提升电机M26开始下降后纸盘在低位传感器PC2 PJ3A-3遮光后纸盘提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘下限位置传感器PC35未遮光C0993主盘向上移动故障主(第3)纸盘提升电机M26开始提升后,尽管纸盘提升电机脉冲传感器PC5检测到脉冲,纸盘下限位置传感器PC35光仍旧未透过(L)主(第3)纸盘提升电机M26开始提升后,尽管纸盘下限位置传感器PC35光未已透过(H),提升电机脉冲传感器PC5 PJ9A-5检测到n个脉冲后纸盘下限位置传感器PC35未遮光C0994主盘升/降电机M26故障不管主(第3)纸盘升/降电机M26提升或下降纸盘提升电机脉冲传感器PC5检测不到脉冲C0996第3纸盘锁住释放故障第3纸盘锁住电磁铁SL41 PJ6A-2接通3次,纸盘未释放C0998移动纸盘纸输送故障移动纸盘纸输送电机M27开始输送纸之后移动纸盘返回位置传感器PC4 PJ3A-5未检测到n个脉冲或纸输送电机M27开始输送纸之后尽管纸输送电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,纸盘返回位置传感器PC4未检测到n个脉冲.字母C:N=1,A4C:N=2C0999移动纸盘返回故障移动纸盘纸输送电机M27开始返回之后尽管纸输送电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,移动纸盘返回位置传感器PC4未检测到脉冲C099A移动纸盘返回故障移动纸盘纸输送电机M27开始返回之后尽管电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,纸盘原稿传感器PC3 PJ3A-4未遮光C099B移动纸盘纸输送故障移动纸盘纸输送电机M27开始输送纸之后尽管电机M27脉冲传感器PC6 PJ9A-12检测到脉冲,纸盘原稿传感器PC3 PJ3A-4未检测到脉冲C099C移动纸盘纸输送故障不管移动纸盘移动电机M27输送纸或返回,电机脉冲传感器PC6检测不到脉冲C099E移动纸盘移动门回缩故障移动纸盘移动门电机M28使门回缩时,移动纸盘移动门位置传感器PC34 PJ3A-7未遮光C099F移动纸盘移动门前进故障移动纸盘移动门电机M28使门前进时,移动纸盘移动门位置传感器PC34 PJ3A-7仍旧遮光C0F79主或移动盘纸空传感器当加纸后升起主(第3)纸盘,主(第3)纸盘无纸传感器PC20 PJ9A-2未遮光当主(第3)纸盘无纸时,PWB-E板上无纸传感器PC20 PJ9A-2仍旧遮光当移动纸盘上的纸垛移到主(第3)纸盘后,移动纸盘纸空传感器PC1 PJ9A-9仍旧遮光C0D表示：复印机选购件：50张纸双面单元工作台PF-6D/双面纸盘AD-11仅2030机C0D00双面侧边拍纸板原位传感器故障初始化时(电源开关ON,打开/关闭前门,双面纸盘拉出/推入)双面侧边拍纸板原位传感器PC9 未遮光C0D20双面后边拍纸板原位传感器故障初始化时(电源开关ON,打开/关闭前门,双面纸盘拉出/推入)双面闸门原位传感器PC8 被遮光时,一段时间后未被遮光;未被遮光时,一段时间后仍未被遮光,初始化时PC8 未被遮光时,一段时间后仍未被遮光.C0D50双面单元驱动电机ON故障双面驱动电机M31按ON后一段时间电机锁住信号为(H)C0D51双面单元驱动电机异常ON双面驱动电机M31按ON后一段时间电机锁住信号为(L)C0b表示:复印机选购件：10斗分页器S-106;10斗分页/装订器ST-104仅2030机C0B10装订纸夹移动故障10斗分页/装订器ST-104C0B11装订纸夹移动故障10斗分页/装订器ST-104C0B12装订纸夹移动故障10斗分页/装订器ST-104C0B13装订纸夹移动故障10斗分页/装订器ST-104C0B30拍纸电机故障(拍纸杆在10斗分页/装订器ST-104C0B31拍纸电机故障(拍纸杆在10斗分页/装订器ST-104C0B50装订电机故障10斗分页/装订器ST-104C0B51装订电机故障10斗分页/装订器ST-104C0B52装订电机故障10斗分页/装订器ST-104C0B60斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B61斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B62斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B63斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106C0B64斗移动电机故障10斗分页/装订器ST-10410斗分页器S-106卡纸或故障I/O口检查1,进入维修程序模式,按0键.进入面板显示模式2,键入7,复印数显示屏复印数显示屏(代码)d73,按纸尺寸选择键,选出要检查的元器件I/O口号再看手动嚗光浓度指示档的相应位指示的ON/OFF状态复印机主体卡纸或故障I/O口检查表注:倍率和复印数显示屏显示集成电路IC口和(IC)编号PF-6D/AD-11PF-6D/AD-11206206112112112112112112112112112112112112112PF-6D/AD-11 112206PF-6D/AD-11 112206PF-6D/AD-11 112206112206112206112206206206206206206206206112112112112PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11PF-6D/AD-11维修程序模式(共有10项)进入法：按面板左上角的计数器(Meter Count)键→停止键(S)→0键→0键→停止键(S)→0键→1键1功能(Function)测试模式2技术人员维修选择模式3改变固定倍率模式 (EP1054机没有此模式)4保养计数/各纸盒计数/选购件计数显示模式5各种尺寸复印纸复印张数显示模式6各纸盒/选购件卡纸计数器显示模式7各故障码故障计数器显示模式8消耗品部件计数器显示模式9纸盒纸尺寸设定模式(EP-1054机没有此模式)0面板显示模式功能(Function)测试模式进入法 进入维修程序模式,按1键功能(Function)测试模式表F1曝光灯ON或OFF自由运行曝光灯的ON或OFF由无级变倍键选择F1曝光灯ON自由运行曝光灯,消电灯,显影偏压和高压ON,进行搓纸,进纸,出纸运行按无级变倍键显示:On F1按无级变倍键显示:Off F1曝光灯OFF自由运行曝光灯,消电灯,显影偏压和高压Off,进行搓纸,进纸,出纸运行F2主充/转印高压ON30秒显示: - - - F2工厂调整输出电压用,不要动F3曝光灯电压调整 F31.曝光灯电压上限调整:1,将万用表接入曝光灯电压测试点2,按倍率1:1键(Full Size)选择曝光灯电压上限调整模式,按复印键 显示:L50(原先设定数) F33,按无级变倍键,使万用表显示的曝光灯电压=81V2.手动曝光灯最佳电压调整:1,按倍率1:1键(Full Size)选择手动曝光模式,曝光灯最佳电压调整 显示:50(原先设定数) F32,按无级变倍键,进行调整 调整范围:18～81F4分离高压ON显示: - - - F4工厂调整输出电压,不要动F5AE传感器自动调整显示: * * F5放5张A3白纸在稿台上,按复印键 显示:* * "00～FF" F5 按1:1键显示输出电压(输出=0～512)F6删边灯ON/OFF检测显示: 100 F6打开稿台盖板按复印键开始扫描前进,进行检测 显示100 F6F7原稿检测传感器检测显示: - - - F7关闭原稿盖板按复印键开始检测 显示 - - - F7 (EP1054没有此模式)F8载体调整 显示:* * F8将新载体瓶装入机內按复印键,载体自动进入显影仓,搅拌5分钟后自动检测墨粉浓度电平 显示:* * 增益"0～99"可按等倍(EP1050用纸尺寸键)键交替显示传感器传感器增益"0～99"或输出电压0～512(×10毫伏)注:机器安装新图象单元(I/U)时不必执行F8(装入载体打开电源开关后,机器会自动进行TD传感器调整,如果调整正常I/U计数器会自动复位,F4保险丝烧断)按等倍(EP1054按纸尺寸键)键交替显示传感器传感器增益"0～99"或输出电压0～512(×10毫伏).F9显影(I/U)部件检查显示: - - - F9(工厂用,显影(I/U)部件检查;最佳曝光缺纸调整)FA负载检测 显示: - - - FA(工厂用,扫描灯架;删边灯运行检查)利用数字键输入功能(Function)测试模式的 F1,F2,F3,…,如要更改数字可按"C"键. 例如:1,进入维修程序模式,按1键 显示100% F进入功能(Function)测试模式2,按"1"键显示On F1进入F1模式3,按"C"键显示100% F返回到功能(Function)测试模式4,按"2"键显示100% F2进入F2模式5,按"C"键显示100% F返回到功能(Function)测试模式6,按"3"键显示46% F3曝光灯,消电灯,显影偏压和高压Off,开始搓纸,进纸,出纸运行例如要进入功能(Function)测试模式的 F1: 曝光灯ON或OFF自由运行1,进入维修程序模式,按1键显示100% F2,按键1显示On F13,按复印键(正常工作模式复印)曝光灯,消电灯,显影偏压和高压ON,开始搓纸,进纸,出纸运行4,按停止键停止(正常工作模式复印)自由运行5,按无级变倍键选择曝光灯ON或OFF显示 Off F16,按复印键曝光灯,消电灯,显影偏压和高压Off,开始搓纸,进纸,出纸运行7,按停止键停止曝光灯,消电灯,显影偏压和高压Off的进纸自由运行8,按面板复位(Panel Reset)键2次退出功能测试模式返回正常工作模式技术人员维修选择模式进入法 1,进入维修程序模式,按2键注:按住停止键的同时按复印键可进行测试复印技术维修选择模式表C0插入式计数器计数模式选择0:按照每张出纸计数1:按每个副本计数注:EP-1050机无C1纸尺寸规格计数器0:不计数1:按A3计数2:按A3/B4计数3:按A3B4；FLS计数C2总印张计数器0:按复印循环计数1:按照纸尺寸和复印模式多次计数2：按照纸尺寸和复印模式多次计数C4维修呼叫(I/U)信号灯显示选择0:维修呼叫(I/U)信号灯不显示1:维修呼叫(I/U)信号灯显示C5保养计数模式选择0:保养计数器1:I/U计数达到"0"时仍可复印2:复印套件计数器(I/U)计数达到"0"时不能复印C6插入式计数器安装设定0:拔下插入式计数器仍可复印1:拔下插入式计数器不能复印EP-1054机无C7I/U计数60K张后停止复印设定0:不停止复印1:60K张后停止复印注:I/U计数器达到60K后或检测到无墨粉时停止复印C15TD浓度比低于3.5%停止复印设定0:不停止复印1:TD浓度比低于3.5%停止复印C20前沿消电增加(3毫米)模式0:前沿消电不增加1:前沿消电增加3毫米C21后沿消电增加(3毫米)模式0:后沿消电不增加1:后沿消电增加3毫米C23对位拱曲量数据调整范围:47(减小)←50→(增加)53,每步0.7毫米,缺省值=50标准,7毫米EP-1054机无C31单面原稿停止位置调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,0毫米EP-1054机无C32双面原稿停止位置调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,0毫米EP-1054机无C332合1原稿停止位置调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,1毫米EP-1054机无C342合1原稿间隔距离调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,2毫米EP-1054机无C37半自动进稿(SADF)模式原稿停止位置范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,3毫米EP-1054机无C38自动进稿(ADF)模式对位拱曲量调整范围: (-7毫米)43←50→58(+8毫米)每步1毫米,缺省值=50标准,4毫米EP-1054机无C40原稿到副本类型选择0:所有原稿到副本的类型均可选择1:仅包括双面副本的类型可以选择EP-1054机无C90ATDC传感器粉浓度目标数据设定范围:48(5.0%)←50(6.0%)→53(7.5%)每步0.5%,缺省值=50(T/C比率6.0%)T/D比低于设定值，在复印了37张后T/D比的提升不能达到1%为粉用完状态，T/D比在≥4%粉用完状态取消例1，要进入技术维修选择模式的C0: 插入式计数器计数模式选择1,进入维修程序模式,按2键显示 C %进入技术维修选择模式2,按0键显示 C 0 %3,按复印键显示 C 0 %0显示当前设定值4,按清除键C显示 C 0 %清除当前设定值5,按1键（0:按每张出纸计数1:按每个副本计数）显示C15 %1键入新的设定值6,复印键将1存入内存显示 C %设置已完成7,按面板复位(Panel Reset)键2次显示100 %1退出技术维修选择模式返回正常工作模式例2，要进入技术维修选择模式的C15: TD传感器检测到粉浓度低于3.5%停止复印设定1,进入维修程序模式,按2键显示 C %进入技术维修选择模式2,按15键显示C15 %3,按复印键显示C15 %0显示当前设定值4,按清除键C显示C15 %5,按1键("0"不停止复印;"1"停止复印)显示C15 %1设定TD传感器检测到粉浓度低于2%停止复印6,复印键将1存入内存显示 C %设置已完成7,按面板复位(Panel Reset)键2次显示100 %1退出技术维修选择模式返回正常工作模式改变固定倍率模式(EP1054没有此模式)进入法进入维修程序模式,按3键用1:1键,无级变倍增加键,无级变倍减小键,选择倍率;按清除键"C"该倍率并键入新设定的倍率;按复印键将新设定的倍率存入内存;按面板复位键2次,返回正常工作模式保养计数器/纸盒计数器/选购件计数器显示模式进入法 进入维修程序模式,按4键显示计数器按纸尺寸键选择保养计数器/纸盒计数器/选购件计数器,被选的计数器相对应的指示灯点亮(保养计数器由I/U指示灯LED指示)该计数器的数据会在倍率和复印数显示屏上显示. 例如: 计数为:12345在倍率显示屏上显示123在复印数显示屏上显示45按面板复位键2次,返回正常工作模式清除计数器按纸尺寸键选择要清除的计数器,按清除键"C",清除该计数器(如果清除错了立刻按停止键取消该清除指令)保养周期(PM)计数器的设定:(递减式计数器)按纸尺寸键,使I/U指示灯点亮,显示保养周期计数器的计数,按清除键"C"并键入新的设定数,按复印键注:设定: 保养计数达到"0"时,维修呼叫I/U信号灯显示时仍可复印将保养计数模式 C5 被设定在:0(保养计数器)或1(复印套件计数器(I/U)计数达到"0"时仍可复印)将维修呼叫(I/U)信号灯显示模式C4 被设定在:1(显示维修呼叫(I/U)信号),计数达到"0"时保养呼叫I/U信号灯显示时仍可复印设定: I/U计数达到57.5K保养呼叫I/U信号灯闪亮,仍可复印;达到60K保养呼叫I/U信号灯长亮,停止复印将将保养计数模式 C5 被设定在:2(复印套件计数器(I/U)计数达到"0"时不能复印)将I/U计数达到60K张后停止复印模式C7设定在1(复印套件计数器I/U计数达到60K张后停止复印)将维修呼叫(I/U)信号灯显示模式C4 被设定在:1(维修呼叫I/U信号灯显示)各种尺寸复印纸复印张数显示模式进入法 进入维修程序模式,按5键按纸尺寸键依次,显示下例各种尺寸复印纸复印计数器的计数.(例:倍率和复印数显示屏上显示--- 42 132 97表示该计数器计数为4,213,297张)按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)按面板复位键2次,返回正常工作模式卡纸计数器显示模式进入法 进入维修程序模式,按6键按纸尺寸键,各纸盒及选购件的卡纸指示灯点亮,同时显示该复印计数器(例:倍率显示屏 123和复印数显示屏上显示J表示卡纸123次);按面板复位键2次,返回正常工作模式按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)故障计数器显示模式进入法 进入维修程序模式,按7键依次按纸尺寸键,依次显示故障计数器,全部故障计数器显示完复印机接受清除故障计数器指令.依次按纸尺寸键,显示出要清除的故障计数器按清除键清除该故障计数器.按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)00)消耗品计数器显示模式进入法进入维修程序模式,按8键依次按纸尺寸键,依次显示消耗品计数器,全部计数器显示完复印机接受清除消耗品计数器指令.依次按纸尺寸键,显示出要清除的计数器按清除键清除该计数器.按纸尺寸键,显示出要清除的计数器,按清除键"C"清除该计数器(如果清除错了立刻按停止键取消该清除指令)注:1,复印套件计数器(I/U)计数不能清除2,按了清除键后立即按停止键取消该计数器的清除3,当 F8 调整正常完成时,除定影器外的全部消耗品计数器自动清除纸尺寸设定模式(EP-1054没有此模式)进入法进入维修程序模式,按9键每次按纸尺寸选择键按照下例次序选择纸盒面板显示模式进入法进入维修程序模式,按0键调整(Adj)模式进入法进入维修程序模式,按停止键(S)→复印键。

柯美、理光复印机部分故障代码详解柯尼卡美能达和理光是复印机领域的知名厂商，他们的产品也被广泛应用在多个商业领域。

不过，广泛的应用也需要良好的维护和故障解决作为后盾。

因此，整理了柯尼卡美能达和理光复印机部分故障代码的详解，供维修管理人员参考。

p20 鼓或墨粉传感器插头连接不良p25 无粉p26 未做载体初始化p27 未插tds插头p51 前门未关p81 未插钥匙p88 ee未被调整(用47-98调之)f18 升纸机构有问题f23 加粉电机异常f26 td传感器异常f28 高压漏电f34,35,36 定影异常(此代码用25-47清除)f41 光学系统返回异常f42 光学向前走异常f43 暴光灯,电原板,主控板异常f45 镜头初始位置异常f09 暴光灯或定影灯, 电源的板短路此代码用25-49清除f52 主电机异常f53 鼓电机异常f54 风扇异常f88 ae 调整异常e01主电机锁住显示并中断机器运行（1）在主电机超支后2秒后，位置a传感器仍能检测到滚筒的位置a（2）在主电机起动后5秒内，位置a传感器未能检测到滚筒位置ae02升降电机锁住显示并中断机器运行1、在升降电机起动抬起进纸盘9秒内，升降上限位传感器的动作块未抬起2、在升降电机起动降下进纸盘9秒内，升降下限位传感器的动作块未被挡住3、在升降电机起动抬起进纸盘2秒内，升降下限位传感器的动作块未被挡住4、在升降电机起动降下进纸盘2秒内，升降下限位传感器的动作块仍然抬起e03第一类版夹故障显示中断机器运行1、版夹线圈激活（接通）4秒内，版夹安全开头的动作块仍被压下2、版夹线圈释放（关掉）4秒内，版夹安全开头的动作块仍被压下3、在版夹电机开始旋转后8秒内，角度传感器（0度及180度）未检测到角度磁铁4、在版夹线圈未操作时，版夹安全动作块未被压下e04油墨溢出显示并中断机器运行溢墨传感器在挤压装置外检测到过多的油墨e05印刷位置电机锁住在印刷位置电机开始旋转扣12秒内，如果垂直居中传感器状态未从“通” 转成“断” 或“断”转成“通”e06压力检测传感器失效显示并中断机器运行在主电机开始旋转后8秒中内，如果压力检测传感器状态未从通” 转成“断” 或“断”转成“通”e07（只限ra59）ra 和ra编辑板通讯故障显示并中断机器运行如果cpu与ra编辑之间的通讯发生错误e08ra和电脑接口发生通讯故障显示并中断机器运行如果cpu与电脑接口之间的通讯发生错误e09ra和配页之间的通讯故障显示并中断机器运行如果cpu与配页机之间的通讯发生错误e10（只限ra59)显示并中断机器运行在图像扫描操作开始之时，如果数据信号（如原稿幅面等）未从裁纸电路板输出e11压力控制电机锁住显示并中断机器运行1、在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上的编码盘送出的脉冲2、在压力控制电机开始旋转5ms内，压力居中传感器状态未从通转成断（或从断转成通)e12机器状态选择错误显示并停止机器运行系统电路板上开关sw2（十六进制开关）设定在“未使用”状态e13裁纸电机被锁住显示并在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置a的印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置a时印版位置传感器仍检测到印版e14第二类版夹故障在版夹线圈不处于操作状态时，版夹安全开关的动作块未被压下e15 (只限ra59）平台读脉冲电机锁住显示并中断机器运行1、在平台读脉冲电机激活后18898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置2、在平台读脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置3、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开4、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置自动送稿暗调传感器上释放开e16位置c传感器失灵显示并中断机器运行1、在主电机开始旋转8秒位置c传感器状态未从通转成断（或从断转成通e17便换电池显示并中断机器运行如果在下列3种情况下，电池检测信号仍为“断”(1)当机器电源接通(2)当按下“全部恢复”键(3)在机器操作结束进e18配页装置故障显示并中断机器运行从配页装置收到错误代码e19热压电机锁住显示并中断机器运行1、在热敏打印头压力电机激活降下热敏头后4秒钟内热敏打印头压力开关未被压下2、在热敏打印头压力电机激活抬起热敏头后4秒钟内热敏打印头压力开关未被释放e20翼形板电机锁住显示并中断机器运行1、在翼形板电机激活后5秒钟内，跳翼形板开头sw1或sw2未被压下2、在翼形板电机激活后5秒钟内，跳翼形板开关sw1或sw2未被释放e21装版（向滚筒上）的故障显示并中断机器运行在将印版装到滚筒上时，装版传感器在滚筒c1位置未检测到印版e22印版输入错误在制版或保密过程中在印版装到滚筒后显示1、在装版脉冲电机随印版瓷切操作后787个脉冲（保密操作为536个脉冲）内，印版位置传感器未检测到印版材料2、在装版脉冲电机接通后1260个脉冲内，印版位置传感器未检测到印版材料3、在装版脉冲电机随着裁切电机运行且裁下来的印版材料被取下后787个脉冲内，印版位置传感器未检测到印版材料e23印版裁切失灵在制版时或保密处理时，显示并中断机器运行1、在裁切操作扣，在滚筒位置a，印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置a时印版位置传感器未检测到印版e24裁切下的一条印版留在机器中显示本代码如果正好在印版裁切操作完成时，印版位置传感器检测到印版材料（反射光)（取出裁切下的印版即可）e25卸版故障在图象扫描后，制版完成时或在保密处理时显示1、在卸版操作时，在滚筒从位置c-1旋转到位置a时，卸版传感器未检测到取下的印版2、在垂直传送电机停止时，取下的印版仍然挡住了卸版传感器的光路e26卸下的印纸卡在废蜡纸盒的入口处显示e26在制版操作开始时，卸版传感器的光路被挡住e27滚筒上无印版显示并中断机器运行1、如果纸张传感器失灵2、在压力检测到传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a,收纸传感器1未检测到纸张，在下一滚筒位置a时，纸张传感器检测到纸张e31纸张上在每二进纸部分显示并中断机器运行1、如果纸张传感器失灵2、在压力检测传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a，收纸传感器1未检测到纸张，在下一个滚筒位置a时，纸张传感器检测到纸张e32纸张卡在收纸传感器附近显示并中断机器运行1、在压力检测传感器检测到压力盘时，收纸传感器1检测到纸张2、在收纸测传感器1检测到下一张纸时，收纸传感器2检测到纸张e33纸张卡在第一进部分显示并中断机器运行如果位置a传感器检测到位置a三遍面纸张传感仍未检测到纸张e34纸张卡在滚筒下部显示并中断机器运行在收纸传感器1在滚筒位置a处未检测到纸张，纸张传感器在下一个滚筒位置a未检测到纸张e36原稿输入故障显示并中断机器运行如果原稿对准传感器的动作块在原稿给纸电机接通后1.35秒内未打开e37原稿卡在入口处显示并中断机器运行如果原稿进入传感器在读数脉冲电机接通后630个脉冲内未检测到原稿e38原稿卡住或尺寸过大显示并中断机器运行如果原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲（平台类机为14803个）脉冲后仍被挡住e48油墨瓶不匹配显示并中断机器运行在机器中装了不匹配的油墨瓶e50接上“印张/印版”计数器显示并中断或防止机器运行印数/印版计数器的接头掉了，或被取下e51在磁卡计数器中插入卡片显示并中断机器运行未在磁卡片计数器中插入卡片e52将滚筒推到位显示并中断机器运行滚筒到位开关的动作块未被压下e53将油墨瓶装到位显示并中断机器运行油墨瓶的动作块未被压下e54将印版前缘装在绿片下显示并中断机器运行印版检测传感器未检测到印版材料（反射光）e55关上前机罩显示并中断机器运行金属板未吸合到前机罩到位开关上e56关上输稿台显示并中断机器运行安全开关未被输稿台压下e57将废蜡纸盒装到位显示并中断机器运行废蜡纸设定开关的动作块未被压下e59关上自动送稿装置显示并中断机器运行自动送稿装置到位开关的动作块未被压下e60进纸盘紧急制动显示并中断机器运行进纸盘上部或下部的安全开关被激活e61滚筒尺寸错误显示并中断机器运行将错误尺寸的滚筒装到机器上。
