示波器校正作业指导书

示波器操作作业指引
1、检查电源电压，在接通电源前先检查电源电压是否正常。

2、仪器使用时面板控制件位置（以CH1输入为例），预置面板各开关、旋钮。

3、将开关和控制部分以上设置后，接上电源，电源接通，电源指示灯亮约20秒后，屏幕出现光迹。

如果60秒还没有出现光迹，再检查开关和控制旋钮的设置。

4、分别调节亮度、聚焦，使光迹亮度适中清晰。

5、调节通道位移旋钮，用螺丝刀调节光迹旋转电位器使光迹与水平刻度平行。

6、用10：1探头将校正信号输入至Y1输入端。

7、对于其它信号的观察，可通过调整垂直衰减开关和扫描速度开关到所需的位置，从而得到清晰的图形。

8、调整垂直和水平位移旋钮，使得波形的幅度与时间容易读出。

9、注意事项：
1、非工程技术（或被受权）人员严禁调整仪器参数。

2、正常情况下环境温度在0°C～40°C之间，在超出此温度范围的情况下操作可能会损坏电路。

3、示波器损坏必须由专业指定维修人员修理，或送经销商由厂家维修，以保证安全。

1 / 1。

监测仪器校验作业指导书一、实验目的1.学习与掌握常用测量仪器的使用方法；2. 掌握测量仪器校验步骤与方法。

二、实验器材1.示波器；2.数字万用表；3.频率计；4.电源；5.多用表。

三、实验步骤1.示波器的校验（1）检查示波器的各个控件和开关，确保其处于正常状态。

（2）打开示波器的电源，并使其加温10-20分钟。

（3）调节示波器的中心干扰控制器，将其调节到最小。

（4）将示波器的纵向通路调至X-Y方式。

（5）将示波器的水平扫描频率调至50Hz。

（6）将示波器的校准信号源输出端与示波器相应的输入端相连。

（7）通过校准信号源输出相应的幅度和频率信号，调节示波器各控件和开关，使示波器读出的结果能够与校准信号源的输出结果相符合。

2.数字万用表的校验（1）在正常情况下，连接表笔应采取四线法。

（2）将测试电阻箱和万用表进行连接，按照测试步骤进行测量，记录前后测试结果。

（3）重复测试，将测试结果进行比对，确保测试结果的准确性。

3.频率计的校验（1）将频率计的输入端与频率转换器的输出端相连。

（2）将频率转换器的输入端与信号源相连。

（3）根据要求调节信号源的频率，记录频率值。

（4）将频率计的读数与信号源设置的频率进行比对，确保测量的准确性。

4.电源的校验（1）将电源的正极和负极线性连接。

（2）调节输出电压和输出电流，记录读数。

（3）将记录的读数与电源设置的输出值进行比对，确保测量的准确性。

5.多用表的校验（1）将多用表的输入端与信号源的输出端相连。

（2）根据要求调节信号源的幅度和频率，记录测试值。

（3）使用示波器和数字万用表对同一个信号源进行测试，将测试结果比对，确保多用表的测试结果准确性。

四、实验结果分析通过本次实验，掌握了常用测量仪器的使用方法及校验方法，实验结果比对分析，可以确定测量仪器的读数准确性，并对检测结果的合格性提供了保障。

五、注意事项1. 在进行仪器校验前，要检查仪器的各个开关和控件处于正常位置；2. 总是使用正确的连接方式；3. 测量时注意安全，避免扰动和干扰；4. 记录测量值时要确保其准确性和完整性。

mso5104示波器作业指导书一、概述1.1 本次作业的目的本次作业的目的是让学生学会如何正确操作mso5104示波器，掌握示波器的基本原理和使用方法。

1.2 适用对象本作业适用于电子信息工程、电子科学与技术等相关专业的本科生。

1.3 作业内容本次作业主要包括以下内容：a) 示波器的基本原理b) 示波器的操作方法c) 示波器的常见故障处理二、示波器的基本原理2.1 示波器的概念示波器是一种用于观察电信号波形的仪器，能够将电信号转换为对应的图形显示出来。

2.2 示波器的工作原理示波器通过对输入信号进行采样、放大、显示等步骤，将电信号转换为可视的波形图形。

2.3 示波器的参数示波器的参数包括带宽、采样率、垂直灵敏度、水平扫描速率等，这些参数决定了示波器的测量能力和适用范围。

三、示波器的操作方法3.1 示波器的基本操作示波器的基本操作包括开机、设置触发条件、调整水平和垂直尺度、观察波形等步骤。

3.2 示波器的高级操作高级操作包括设置存储、测量功能、频谱分析等，能够更多地发挥示波器的功能。

3.3 示波器的注意事项在操作示波器时，需要注意安全用电、正确连接信号源、选择合适的量测参数等，确保操作的准确性。

四、示波器的常见故障处理4.1 示波器无法开机可能原因包括电源故障、示波器内部故障等，需要检查电源连接和通风情况。

4.2 示波器显示异常波形可能原因包括信号源问题、示波器设置错误等，需要检查信号源和示波器设置。

4.3 示波器无法触发可能原因包括触发电路故障、输入信号问题等，需要检查触发设置和输入信号。

五、总结5.1 本次作业的收获通过本次作业，学生可以掌握示波器的基本原理和操作方法，并能够对常见故障进行处理。

5.2 作业的意义示例器是电子工程领域的重要工具，正确的操作方法是保证工程质量的基础。

5.3 作业的展望通过学习示波器的操作，在今后的学习和工作中能够更好地应用示波器进行信号分析和测试。

mso5104示波器作业指导书旨在帮助学生全面了解示波器的使用方法，培养学生对示波器工作原理的理解，提高学生对于电子仪器操作的能力。

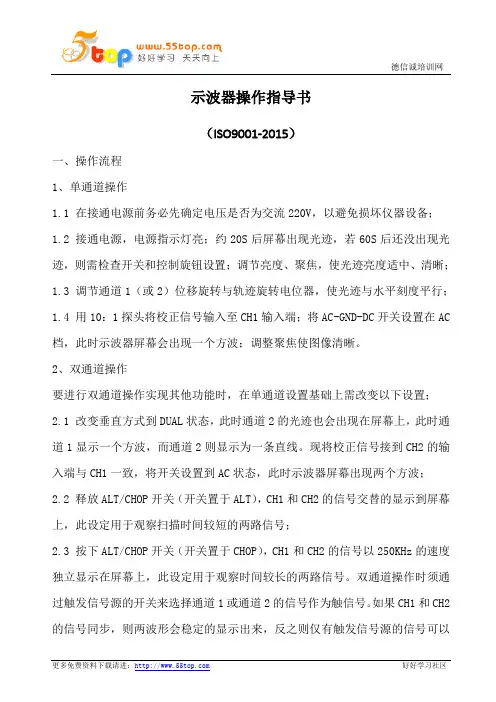

示波器操作指导书（ISO9001-2015）一、操作流程1、单通道操作1.1 在接通电源前务必先确定电压是否为交流220V，以避免损坏仪器设备；1.2 接通电源，电源指示灯亮；约20S后屏幕出现光迹，若60S后还没出现光迹，则需检查开关和控制旋钮设置；调节亮度、聚焦，使光迹亮度适中、清晰；1.3 调节通道1（或2）位移旋转与轨迹旋转电位器，使光迹与水平刻度平行；1.4 用10：1探头将校正信号输入至CH1输入端；将AC-GND-DC开关设置在AC 档，此时示波器屏幕会出现一个方波；调整聚焦使图像清晰。

2、双通道操作要进行双通道操作实现其他功能时，在单通道设置基础上需改变以下设置；2.1 改变垂直方式到DUAL状态，此时通道2的光迹也会出现在屏幕上，此时通道1显示一个方波，而通道2则显示为一条直线。

现将校正信号接到CH2的输入端与CH1一致，将开关设置到AC状态，此时示波器屏幕出现两个方波；2.2 释放ALT/CHOP开关（开关置于ALT），CH1和CH2的信号交替的显示到屏幕上，此设定用于观察扫描时间较短的两路信号；2.3 按下ALT/CHOP开关（开关置于CHOP），CH1和CH2的信号以250KHz的速度独立显示在屏幕上，此设定用于观察时间较长的两路信号。

双通道操作时须通过触发信号源的开关来选择通道1或通道2的信号作为触信号。

如果CH1和CH2的信号同步，则两波形会稳定的显示出来，反之则仅有触发信号源的信号可以稳定显示出来，如果TRIG/ALT开关按下，则两波形都会稳定的显示出来。

二、设备保养2.1保险丝更换在示波器的使用过程中如不能开机或电源指示灯熄灭，在排除市电供应正常及电源连接不良的前提下，则有可能是保险丝损坏，通常情况下，保险丝不会开路，除非电路发生故障，所以在更换保险丝前，先检查电路故障，然后更换保险丝，更换时需用与原规格一致的保险丝。

保险丝更换时需打开上盖且一定要在切断电源的情况下进行。

作业指导书
生效日期：
文件名示波器内部校准指导书作业名称部门别文件版次文件编号
作业指导书实验室A/0
1. 目的
对内校仪器进行内部校准，确保其准确度和适用性保持完好。

2. 范围
本准则适用于示波器的内部校准。

3. 应用文件
3.1 文件管制作业程序
3.2 测量与监控装置控制程序
3.3 量测仪器免校(NCR)准则
4. 程序
4.1 校准用基准设备：外校合格的数字多用表及示波器
4.2 环境条件
4.2.1 温度(20±8)℃，相对湿度(65±20)%.
4.2.2 电源电压：220V±3%，(50±2)Hz。

4.2.3 周围无影响工作的电磁场干扰和机械振动。

5. 校准步骤
5.1 外观要求：被检定的示波器不应有防碍读数和影响正常工作的机械损伤，接线柱、旋钮等无松动。

5.2 开电源后,要求被检定的示波器亮度、聚焦、水平及垂直调节按钮能使示波器调节至较佳状态（线条清晰、均匀）
5.3 X 轴、Y轴的检测分别按右图所示，连接基准示波器与待校示波器。

5.4 按照待测仪器的具体量程相应地改变测试条件,计算两个示波器每次测试的结果误差。

△(%)=(U-V)/V×100
其中：U ---- 待测仪器计算结果值；
V ---- 基准仪器计算结果值；
5.5 所有检定值的误差在±5%以内，判校准(检定)合格。

6.记录
《示波器内部校准报告》
修订记录NO 版本修订内容日期修改做成确认承认
日期日期日期。

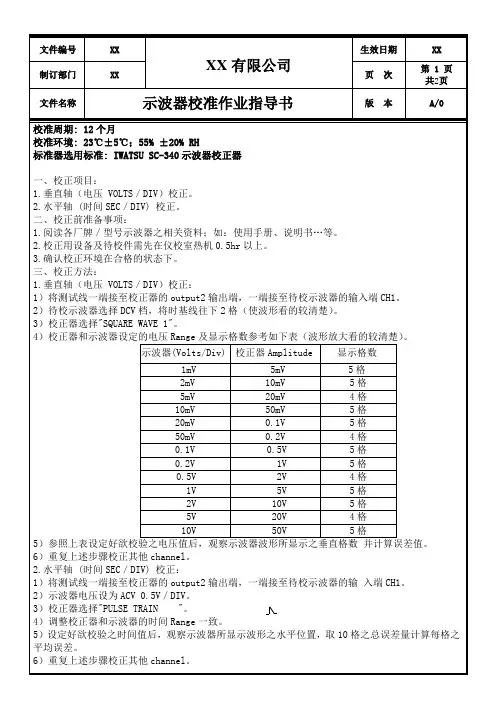

示波器校准作业指导书1 采用标准JJG 262-96 （模拟示波器检定规程）JJF 1057-1998（数字存储示波器校准规范）2 校准环境条件2.1 环境温度5)±：(20 C；︒2.2 相对湿度：＜80 %；1)Hz。

±2%，(50±2.3 供电电源：220 V3 校准用测量设备脉冲参数测量仪器校准装置仪器设备名称及编号型号规格准确度等级/不确定度生产厂示波器校准仪(No:40215) 9500 时标：4×10-5 (k=2)电压幅度：5×10-4～2×10-3(k=2)上升时间：30ps FLUKE脉冲电压表（No:80402） SF2145 10mV～±200V: 0.06%～0.5% (k=2) 南通数字多用表（No：2825A07569） 3458A ±10mV～±200V：0.001% (k=2) HP 通用时间间隔计数器 SR620 1×10-7±0.5ns 美国数字示波器(No: 2944A2772) HP54504A ΔT: 0.5% (k=2)ΔV: 1.5% (k=2) HP4 校准项目及方法4.1 外观及电性能检查4.1.1 被校仪器外观及标记应完整，不能有影响操作的机械损伤；接通电源，按说明书要求预热，具有开机自检功能的示波器应自检通过。

然后将被校示波器校准信号输出接至垂直输入端，调节前面板各控制旋钮或按钮使其波形显示稳定，同时按说明书的操作程序对前面板各旋钮功能作定性检查。

检查其功能正常，方可进行校准。

4.1.2 触发特性的检查4.1.2.1内触发（同步）检查a. 将9500的输出通过50Ω通过式负载连接到示波器的垂直输入端。

示波器设置如下：垂直方式：CH1 ON （V/div按需要设置）触发选择：正常，+极性触发源：内（CH1）水平显示：A，s/div置合适。

tds8200示波器作业指导书1、目的:为符合国际标准验证要求,以及为达成公司管理制度之需要,而确定各种遵循标准化.2、操作步骤:2.1功能介绍2.1.1电源开关POEWER(1)︰仪器总电源开关，接通或关闭电源。

2.1.2电源指示灯(2)∶接通电源时，灯亮。

2.1.3辉度调节旋纽INTENSTY(3):显示器光迹亮度调节。

2.1.4聚焦调节旋纽FOCUS(4)︰显示器光迹清晰度调节。

2.1.5探极校准PROBE ADJUST(5)∶提供幅度0.5V频率为1KHz的对称方波信号，用于校正10:1探极的补偿电容和校准示波器垂直与水平偏转因数。

2.1.6垂直衰减开关VOLTS/DIV(6):调节垂直偏转灵敏度。

2.1.7水平扫描开关TIME/DIN(7)︰调节扫描速度。

2.1.8垂直移动POSITION(8):对光迹在显示器上的上下调节。

2.1.9垂直微调VAR(9):连续调节垂直偏转灵敏度，顺时针旋到底为校正位置。

2.1.10水平移动POSITION(10):对光迹条在显示器上的水平位置调节。

2.1.11时间微调VAR(11):连续调节扫描速度,顺时针旋到底为校正位置。

2.1.12电平调节LEVEL(12):调节被测信号在某一电平触发扫描。

2.1.13信号输入(13):检测信号的输入端，Y信号输入端。

2.1.14偶合方式AC上DA(13)∶选择被测信号馈入垂直通道的偶合方式。

2.1.15触发极性+-x(14):+:上升沿触发–下降沿触发X:X-Y工作方式。

2.1.16触发源选择INTLINE EXT(15):INT内触发,EXT外触发,LINE电源触发。

2.1.17触发方式AUTO NORMTV(16):AUTO:无信号时，屏幕上显示光迹，有信号时，与电平控制配合显示稳定波形，NORM:无信号时，屏幕上无光迹，有信号时与电平控制配合显示稳定波形，TV:用于观察电视场信号。

2.1.18信号输入端（17):当极性出发处于X时，为X-Y输入端，当触发选择开关处于EXT。

共8页 第1页1．概述 目前在脉冲测量设备中，数字示波器是最有效的测量手段，具有直观、 易操作、高频性能好等特点。

为了保障二炮部队武器装备的性能，我们使用 示波器检定装置对武器装备中的数字示波器进行检定、测试。

2．测量标准 2.1 标准装置的组成 主标准器：示波器校准仪（POC-2） 配套附件包括快沿脉冲产生器 FEG-1、转接头、20dB 衰减器、幅度比较 器 PAC-01。

示波器校准仪包括标准脉冲幅度输出、 标准时标信号输出、 快沿脉冲 （或 方波）输出和脉冲幅度测量部分。

这三种输出，可分别检定示波器垂直偏转 系数、扫描时间系数、瞬态响应特性（上升时间） 。

2.2 稳幅信号源（SML-01） 附件含一转接头，检测示波器的频率响应特性（即示波器带宽）和内外 触发特性。

2.3 检测所需的附件 50 匹配电阻、测试线、三通 标准设备的测量范围和技术指标如下表所示：序号 名称 型号 测量范围 V：50µV～220V 1 示波器校准仪 POC-2 t：1ns～5s tr ≤250ps 2 稳幅信号源 SML-01 ƒ:9kHz～1.1GHz 技术指标 V：±（0.5%读数+5µV） t：±5×10-5±0.5dB3.测量依据 3.1 模拟示波器检定规程 JJG262-1996 3.2 数字存储示波器校准规范 JJF1057-1998 3.3 54615B 数字存储示波器服务指南 4.起始条件 4.1 标准器和配套设备按要求放置在工作位置； 4.2 接好标准器和配套设备的电源（接好地线） ； 4.3 环境温度（20±5）℃，相对湿度：≤80%； 4.4 检定场所无外界电磁场干扰和机械振动的影响； 4.5 所有检定用的计量器具应具备有效的检定合格证书。

共8页 第2页5.检定项目 5.1 外观及功能检查 5.2 时间扫描系数 5.3 垂直偏转系系数 5.4 频率响应特性 5.5 瞬态响应特性 5.6 触发特性：内、外触发 6、操作过程 6.1 外观及功能检查 被检示波器外观应完整无损，所有旋钮开关应牢固可靠、定位准确、接 触良好、调整示波器“辉度”旋钮，最小应能隐藏波形，并可以连续可调、聚 焦旋钮应显示清楚，波形幅度操作灵活、调节平滑，不应有影响操作的任何 机械损伤。

DLM2024示波器操作简要作业指导书一、使用注意事项1、请勿在仪器上放置物品，否则引发事故。

2、操作时请勿震动输入接口或探头，有可能引起电噪声，这种噪声会通过信号线被输入仪器。

3、请勿撞击或震动屏幕，屏幕易碎、易产生划痕。

4、长时间不用请拔出电源线。

5、不可短时间内重复启动示波器，时间最好超过30分钟。

二、连接设备（T5-slim为例 ）1、确认主电源已经关闭。

2、电源线插头与差分探头介入设备，信号线接入第一通道和第二通道。

（图一、图二）三、开机1、打开电源（设备背面有主电源开关），前面板的电源开关灯亮（红色）。

（图三）2、打开差分探头开关，调整差分探头衰减比选择1/1000。

（图四）3、重新检查接线是否正确无误，打开一、二通道信号开关，显示为绿色（单管开一个通道，双管开两个四、测试图二图一图三图四图五1、差分探头探针接灯丝模拟电阻（灯丝电阻参照SPEC）,红黑探头不能混接。

（图六、图七）2、将镇流器接入测试设备，镇流器输入端接有开关电源端头。

3、按单次触发键single。

（图八）4、开电触发镇流器，读取OCV波形，之后关闭电源，利用水平移动旋钮position移动OCV波形至坐标轴，测试参数请读取显示屏RMS值。

（产品OCV测试范围请参照测试SPEC）5、scale电压调节按钮（图十一），time/div测试时间调节按钮（图十二）图七图六图一图十图九图八图十一图十二通过信号线被输入仪器。

（图一、图二）色）。

（图三）色（单管开一个通道，双管开两个通道）（图五）混接。

（图六、图七）position移动OCV波形至坐标轴，读取数据（图九、图十）。

DLM2024示波器操作简要作业指导书一、使用注意事项1、请勿在仪器上放置物品，否则引发事故。

2、操作时请勿震动输入接口或探头，有可能引起电噪声，这种噪声会通过信号线被输入仪器。

3、请勿撞击或震动屏幕，屏幕易碎、易产生划痕。

4、长时间不用请拔出电源线。

5、不可短时间内重复启动示波器，时间最好超过30分钟。

二、连接设备（T5-slim为例 ）1、确认主电源已经关闭。

2、电源线插头与差分探头介入设备，信号线接入第一通道和第二通道。

（图一、图二）三、开机1、打开电源（设备背面有主电源开关），前面板的电源开关灯亮（红色）。

（图三）2、打开差分探头开关，调整差分探头衰减比选择1/1000。

（图四）3、重新检查接线是否正确无误，打开一、二通道信号开关，显示为绿色（单管开一个通道，双管开两个四、测试图二图一图三图四图五1、差分探头探针接灯丝模拟电阻（灯丝电阻参照SPEC）,红黑探头不能混接。

（图六、图七）2、将镇流器接入测试设备，镇流器输入端接有开关电源端头。

3、按单次触发键single。

（图八）4、开电触发镇流器，读取OCV波形，之后关闭电源，利用水平移动旋钮position移动OCV波形至坐标轴，测试参数请读取显示屏RMS值。

（产品OCV测试范围请参照测试SPEC）5、scale电压调节按钮（图十一），time/div测试时间调节按钮（图十二）图七图六图一图十图九图八图十一图十二通过信号线被输入仪器。

（图一、图二）色）。

（图三）色（单管开一个通道，双管开两个通道）（图五）混接。

（图六、图七）position移动OCV波形至坐标轴，读取数据（图九、图十）。

示波器校验规程1、目的规范示波器之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。

2、适用范围本公司各种型号之示波器均适用之。

3、权责3.1品质部QE：示波器之校准，仪器异常之处理。

4、定义校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。

测量准确度：测量结果与被测量真值之间的一致程度。

相对标准偏差：标准偏差与平均值的比值。

5、内容5.1时间频率校准5.1.1开启标准和待测示波器、信号发生器和直流电源开关,使仪器热机10分钟以上。

检查待测示波器之外观，应无影响其量测功能与准确性的损伤。

5.1.2在信号发生器的BNC接头接一同轴50OHM导线或探棒到标准示波器CH1端。

5.1.3调整示波器，SEC/DIV在0.2uS位置,VOLT/DIV在1VAC的位置。

5.1.4调整信号发生器,使时间量测在1uS的位置。

5.1.5在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.6 调整示波器，SEC/DIV在2uS位置, VOLT/DIV不变。

5.1.7调整信号发生器使时间量测在10uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.8调整示波器，SEC/DIV在20uS位置, VOLT/DIV不变。

5.1.9调整信号发生器使时间量测在100uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.10调整示波器SEC/DIV在0.2mS位置, VOLT/DIV不变。

5.1.11调整信号发生器,使时间量测在1mS的位置，在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内.。

5.1.12 调整示波器SEC/DIV在2mS位置, VOLT/DIV不变。

示波器校验规程1、目的规范示波器之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。

2、适用范围本公司各种型号之示波器均适用之。

3、权责3.1品质部QE：示波器之校准，仪器异常之处理。

4、定义校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。

测量准确度：测量结果与被测量真值之间的一致程度。

相对标准偏差：标准偏差与平均值的比值。

5、内容5.1时间频率校准5.1.1开启标准和待测示波器、信号发生器和直流电源开关,使仪器热机10分钟以上。

检查待测示波器之外观，应无影响其量测功能与准确性的损伤。

5.1.2在信号发生器的BNC接头接一同轴50OHM导线或探棒到标准示波器CH1端。

5.1.3调整示波器，SEC/DIV在0.2uS位置,VOLT/DIV在1VAC的位置。

5.1.4调整信号发生器,使时间量测在1uS的位置。

5.1.5在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.6 调整示波器，SEC/DIV在2uS位置, VOLT/DIV不变。

5.1.7调整信号发生器使时间量测在10uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.8调整示波器，SEC/DIV在20uS位置, VOLT/DIV不变。

5.1.9调整信号发生器使时间量测在100uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.10调整示波器SEC/DIV在0.2mS位置, VOLT/DIV不变。

5.1.11调整信号发生器,使时间量测在1mS的位置，在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内.。

5.1.12 调整示波器SEC/DIV在2mS位置, VOLT/DIV不变。

GOS-622B型双踪示波器的使用实验操作指导一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接口的分布与功能。

二、示波器开机前的准备及各控制按键、旋钮、开关位置的设置：三、开机操作与仪器校准1〕按下电源开关2，指示灯亮，约等20秒钟左右屏幕上出现一条光迹。

如果等待时间超过60秒仍未出现扫描光迹，请复查步骤二中的自动扫描按键25是否被按入，假设未按入那么需将其按入；假设已按入那么需适当将辉度旋钮3顺时针方向增大，同时左右旋转垂直位移旋钮7，直至看见扫描光迹。

假设仍找不到扫描光迹，请报告指导教师。

2〕调节辉度旋钮3，使扫描光迹亮度适当；调聚焦旋钮4，使扫描光迹聚焦清晰锐利。

3〕调水平位移旋钮31，使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。

4〕调CH1位移旋钮7，使扫描光迹上下位置与屏幕中央水平刻度线重合。

5〕将信号线插头插入CH1输入插座9，信号线另一端的红色线夹夹住校准信号输出端6，将CH1耦合开关8掷向AC，同时观察屏幕上有无方波波形出现。

假设无波形，请检查信号线连接是否正确可靠；假设有波形但不稳定，那么需调节扫描触发电平旋钮20，使波形稳定显示。

6〕观察并记录稳定显示的校准信号波形的特征：A.方波在垂直方向最高点与最低点的跨度是否为4大格？B.在水平方向信号周期跨度是否为2大格？C.分别将电压灵敏度选择开关10旋到1V/DIV位置和0.2V/DIV位置，记录此后波形各有什么变化？D.将电压灵敏度旋回到0.5V/DIV，分别将主扫描时基选择开关旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？7〕将垂直模式选择开关12掷向CH2，触发源开关23掷向CH2，调CH2位移旋钮17，使扫描光迹上下位置与屏幕中央水平刻度线重合。

8〕将第二根信号线插头插入CH2输入插座15，信号线另一端的红色线夹夹住校准信号输出端6，将耦合开关16掷向AC，同时观察屏幕上有无方波波形出现。
