POC-2A 示波器校准仪操作说明书

示波器使用方法示波器使用方法2010-05-27 18：47示波器使用方法图解在维修中使用示波器一是查看波形，二是计量波形。

查看波形是否有，是否变形，频率对否，幅度7 h6 j2@%U${2 N9 e大小这些内容都要在显示屏上得到，这就是读屏。

一般示波器的显示屏都有坐标方格刻度，纵向有(I1`k4 b6 B%s：w"Z&I；`八格，横向有十格.横向每格表示一个波形在本格的时间，如该波形一个周期占了四格，那么该波形1 y+^5 _-?-^l：]！K6[的周期是每格时间×4。

每格所表示时间是由时间选择钮位置决定的。

纵向每格表示一个波形的在本格的电压幅度，如该波形共占有四格，那么它的峰峰值就是每格电压×4.附图中有示波器显示屏和时间选择电压选择钮实物照片。

并画出1K赫兹1V的方波信号在不同时间档和电压档显示的波形。

1计量测量时时间选择和电压选择钮中间微调钮(有的示波器微调钮单设在两个钮旁边)要顺时针旋到底。

并利用示波器自带的1K赫兹0.5V(有机型是1V)方波校准信号对仪器进行校准。

2时间选择钮选择的是周期时间，并不是频率。

一秒(SEC)÷周期=频率)Z0 A7?-W"D)F&`*Y 3对被测信号频率要有大概的了解。

如音频在几百赫到几千赫，时间选择钮应在mS(毫秒)范围选择。

B1 L%l5 v*J.R1 g&{9 W彩电视频和行频是15625赫，应在uS(微秒)档选择。

否则看不到完整的波形。

1 G+W4 J"H.N)]O+X 4对被测信号的峰值要有大概的估计，以选择合适的电压档。

不然也看不全波形或太小而不同步。

示波器使用方法图解二功放中的波形功率放大器由前置放大和功率放大两部分组成，叫合并式功放，前置放大有麦克风输入，放大，音量控制，音.f(B3 S,L8 b5 r.f#y调调整，混响调整，线路输入选择，音量音调控制。

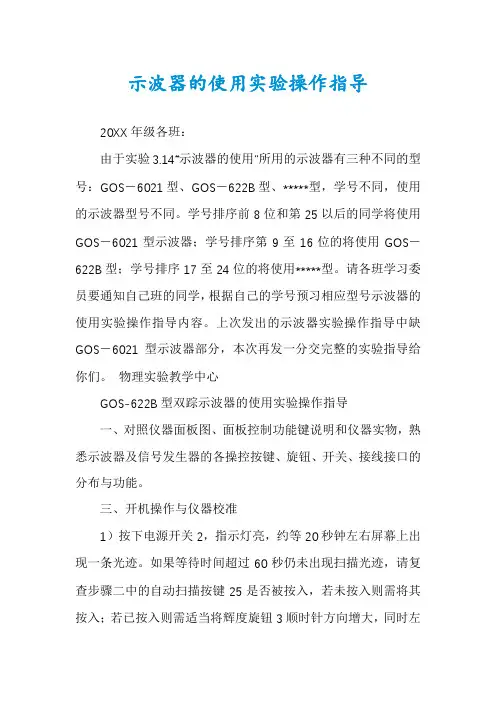

示波器的使用实验操作指导20XX年级各班：由于实验3.14“示波器的使用”所用的示波器有三种不同的型号：GOS－6021型、GOS－622B型、*****型，学号不同，使用的示波器型号不同。

学号排序前8位和第25以后的同学将使用GOS－6021型示波器；学号排序第9至16位的将使用GOS－622B型；学号排序17至24位的将使用*****型。

请各班学习委员要通知自己班的同学，根据自己的学号预习相应型号示波器的使用实验操作指导内容。

上次发出的示波器实验操作指导中缺GOS－6021型示波器部分，本次再发一分交完整的实验指导给你们。

物理实验教学中心GOS-622B型双踪示波器的使用实验操作指导一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接口的分布与功能。

三、开机操作与仪器校准1）按下电源开关2，指示灯亮，约等20秒钟左右屏幕上出现一条光迹。

如果等待时间超过60秒仍未出现扫描光迹，请复查步骤二中的自动扫描按键25是否被按入，若未按入则需将其按入；若已按入则需适当将辉度旋钮3顺时针方向增大，同时左右旋转垂直位移旋钮7，直至看见扫描光迹。

若仍找不到扫描光迹，请报告指导老师。

2）调节辉度旋钮3，使扫描光迹亮度适当；调聚焦旋钮4，使扫描光迹聚焦清晰锐利。

3）调水平位移旋钮31，使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。

4）调CH1位移旋钮7，使扫描光迹上下位置与屏幕中央水平刻度线重合。

5）将信号线插头插入CH1输入插座9，信号线另一端的红色线夹夹住校准信号输出端6，将CH1耦合开关8掷向AC，同时观察屏幕上有无方波波形出现。

若无波形，请检查信号线连接是否正确可靠；若有波形但不稳定，则需调节扫描触发电平旋钮20，使波形稳定显示。

6）观察并记录稳定显示的校准信号波形的特征：A.方波在垂直方向最高点与最低点的跨度是否为4大格？B.在水平方向信号周期跨度是否为2大格？C.分别将电压灵敏度选择开关10旋到 1 V/DIV位置和0.2V/DIV位置，记录此后波形各有什么变化？D.将电压灵敏度旋回到0.5V/DIV，分别将主扫描时基选择开关旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？7）将垂直模式选择开关12掷向CH2，触发源开关23掷向CH2，调CH2位移旋钮17，使扫描光迹上下位置与屏幕中央水平刻度线重合。

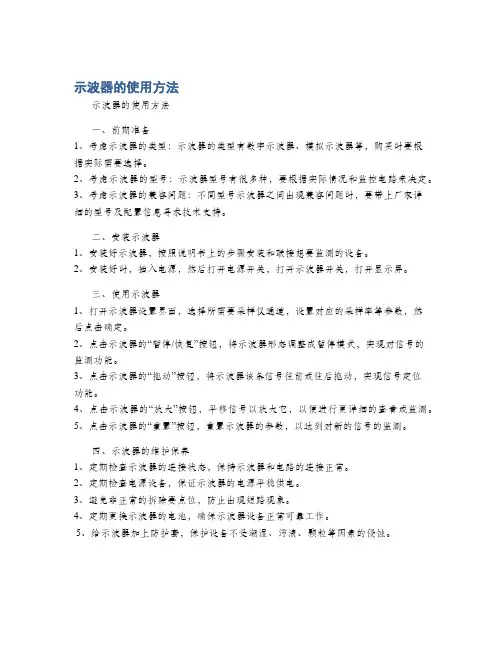

示波器的使用方法
示波器的使用方法
一、前期准备
1、考虑示波器的类型：示波器的类型有数字示波器、模拟示波器等，购买时要根
据实际需要选择。

2、考虑示波器的型号：示波器型号有很多种，要根据实际情况和监控电路来决定。

3、考虑示波器的兼容问题：不同型号示波器之间出现兼容问题时，要带上厂家详
细的型号及配置信息寻求技术支持。

二、安装示波器
1、安装好示波器，按照说明书上的步骤安装和联接想要监测的设备。

2、安装好时，插入电源，然后打开电源开关，打开示波器开关，打开显示屏。

三、使用示波器
1、打开示波器设置界面，选择所需要采样仪通道，设置对应的采样率等参数，然
后点击确定。

2、点击示波器的“暂停/恢复”按钮，将示波器形态调整成暂停模式，实现对信号的监测功能。

3、点击示波器的“拖动”按钮，将示波器该条信号往前或往后拖动，实现信号定位
功能。

4、点击示波器的“放大”按钮，平移信号以放大它，以便进行更详细的查看或监测。

5、点击示波器的“重置”按钮，重置示波器的参数，以达到对新的信号的监测。

四、示波器的维护保养
1、定期检查示波器的连接状态，保持示波器和电路的连接正常。

2、定期检查电源设备，保证示波器的电源平稳供电。

3、避免非正常的拆除要点位，防止出现短路现象。

4、定期更换示波器的电池，确保示波器设备正常可靠工作。

5、给示波器加上防护套，保护设备不受潮湿、污渍、颗粒等因素的侵蚀。

通用示波器使用说明书在家电维修的过程中使用示波器已十分普遍。

通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。

正确、熟练地使用示波器，是初学维修人员的一项基本功。

虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，本文介绍通用示波器的使用方法。

一、面板介绍1.亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。

聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

2.信号输入通道常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3.通道选择键（垂直方式选择）常用示波器有五个通道选择键：（1）CH1：通道1单独显示；（2）CH2：通道2单独显示；（3）ALT：两通道交替显示；（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。

6.水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.水平位置调节旋钮用于调节被测信号光迹在屏幕水平方向的位置。

8.触发方式选择示波器通常有四种触发方式：（1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；（2）自动（AUTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；（3）电视场（TV）：用于显示电视场信号；（4）峰值自动（P-PAUTO）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。

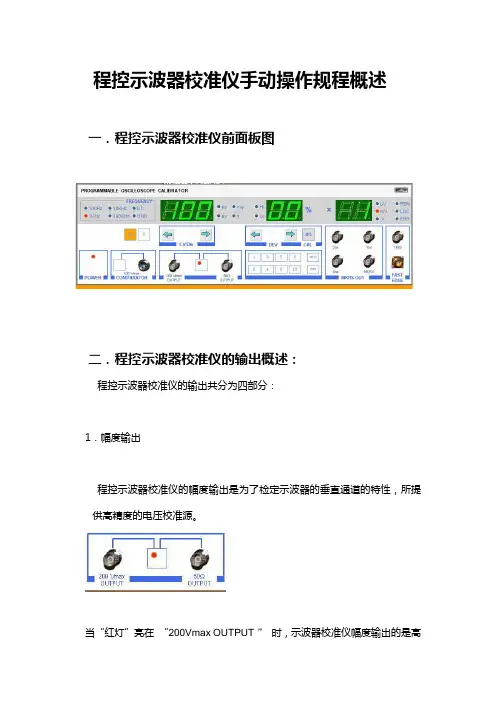

程控示波器校准仪手动操作规程概述一．程控示波器校准仪前面板图二．程控示波器校准仪的输出概述：程控示波器校准仪的输出共分为四部分：1．幅度输出程控示波器校准仪的幅度输出是为了检定示波器的垂直通道的特性，所提供高精度的电压校准源。

当“红灯”亮在“200Vmax OUTPUT ”时，示波器校准仪幅度输出的是高阻（1MΩ）校准电压。

它可用于检定示波器高阻（1MΩ）垂直通道的特性，信号输出范围为：50μV —200V。

信号不确定度0.47 %当“红灯”亮在“50ΩOUTPUT”时，示波器校准仪幅度输出的是低阻（50Ω）校准电压。

它可用于检定示波器低阻（50Ω）垂直通道的特性，信号输出范围为：1mV —2V。

信号不确定度1 %2．时标输出程控示波器校准仪的时标输出是为了检定示波器的水平通道的特性，所提供高精度的时间标准源。

信号输出范围为：1nS —5S。

信号不确定度5×10-5其中1nS, 2nS, 5nS 信号是独立输出。

10nS —5S 的信号通过“MKRS”端口输出。

3. 校准信号输出程控示波器校准仪的校准信号输出,为了检定示波器的校准信号的幅度特性，所提供高精度的电压校准源。

当“红灯”亮在“100Vmax COMPRATOR”时，示波器校准仪幅度输出的是校准电压。

它利用斩波继电器比较输出的原理,通过幅度比较头来检定示波器校准信号的幅度。

该信号输出范围为：10mV —100V。

信号不确定度为0.47 %4.瞬态信号输出程控示波器校准仪的瞬态信号输出,为了检定示波器的瞬态响应特性，所提供的标准信号源其中“FAST EDGE”输出的快前沿驱动信号,通过快前沿发生器产生≤250pS的快前沿脉冲检定示波器的瞬态响应特性。

“T RIG”输出的是同步信号,用于检定50MHz以下示波器的外同步触发信号。

程控示波器校准仪的面板显示如下左面三个LED 显示的是示波器校准仪幅度或时标量程。

当μV、mV、V 的灯亮时,表明左面三个LED 显示的是示波器校准仪幅度量程。

示波器如何校正?示波器校准步骤示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其开展校正。

而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。

也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。

以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。

但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。

在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下列图)。

这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT 和INTER了。

其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下列图)，之后通过FOCUS的调节把会聚调至最正确状态。

第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。

图a 图b 图c 图d而通常需要校正的主要是电压峰峰值和周期数的调节，这也是我们对波形的测试内容。

这些调节由按钮VOLTS/DIV、TIME/DIV、SWP.VAR，VOLTS/DIV共同配合完成，各按钮上的标志指向哪一个数值，表示这一数值就是显示屏的坐标轴上每一格的单位数值。

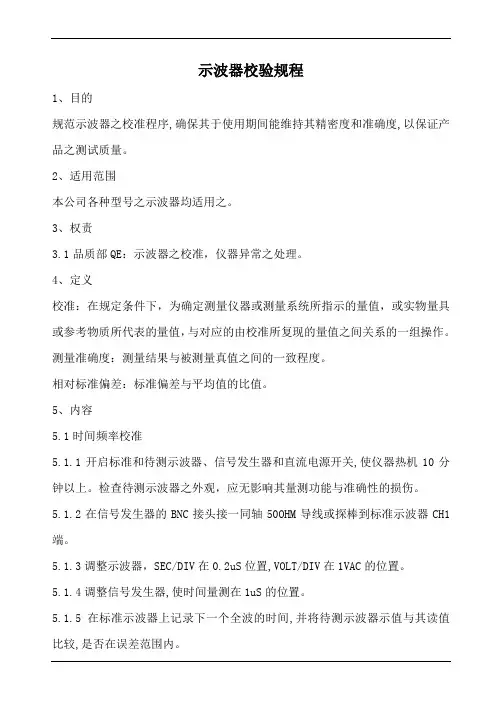

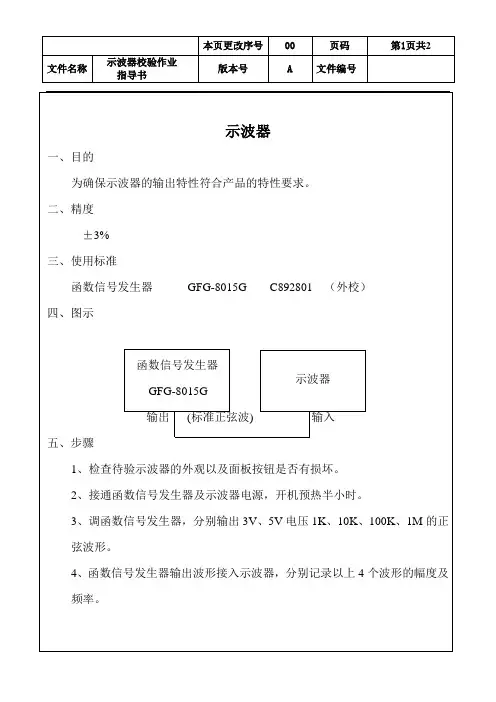

示波器校验规程1、目的规范示波器之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。

2、适用范围本公司各种型号之示波器均适用之。

3、权责3.1品质部QE：示波器之校准，仪器异常之处理。

4、定义校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。

测量准确度：测量结果与被测量真值之间的一致程度。

相对标准偏差：标准偏差与平均值的比值。

5、内容5.1时间频率校准5.1.1开启标准和待测示波器、信号发生器和直流电源开关,使仪器热机10分钟以上。

检查待测示波器之外观，应无影响其量测功能与准确性的损伤。

5.1.2在信号发生器的BNC接头接一同轴50OHM导线或探棒到标准示波器CH1端。

5.1.3调整示波器，SEC/DIV在0.2uS位置,VOLT/DIV在1VAC的位置。

5.1.4调整信号发生器,使时间量测在1uS的位置。

5.1.5在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.6 调整示波器，SEC/DIV在2uS位置, VOLT/DIV不变。

5.1.7调整信号发生器使时间量测在10uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.8调整示波器，SEC/DIV在20uS位置, VOLT/DIV不变。

5.1.9调整信号发生器使时间量测在100uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.10调整示波器SEC/DIV在0.2mS位置, VOLT/DIV不变。

5.1.11调整信号发生器,使时间量测在1mS的位置，在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内.。

5.1.12 调整示波器SEC/DIV在2mS位置, VOLT/DIV不变。

示波器校验规程1、目的规范示波器之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。

2、适用范围本公司各种型号之示波器均适用之。

3、权责3.1品质部QE：示波器之校准，仪器异常之处理。

4、定义校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。

测量准确度：测量结果与被测量真值之间的一致程度。

相对标准偏差：标准偏差与平均值的比值。

5、内容5.1时间频率校准5.1.1开启标准和待测示波器、信号发生器和直流电源开关,使仪器热机10分钟以上。

检查待测示波器之外观，应无影响其量测功能与准确性的损伤。

5.1.2在信号发生器的BNC接头接一同轴50OHM导线或探棒到标准示波器CH1端。

5.1.3调整示波器，SEC/DIV在0.2uS位置,VOLT/DIV在1VAC的位置。

5.1.4调整信号发生器,使时间量测在1uS的位置。

5.1.5在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.6 调整示波器，SEC/DIV在2uS位置, VOLT/DIV不变。

5.1.7调整信号发生器使时间量测在10uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.8调整示波器，SEC/DIV在20uS位置, VOLT/DIV不变。

5.1.9调整信号发生器使时间量测在100uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。

5.1.10调整示波器SEC/DIV在0.2mS位置, VOLT/DIV不变。

5.1.11调整信号发生器,使时间量测在1mS的位置，在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内.。

5.1.12 调整示波器SEC/DIV在2mS位置, VOLT/DIV不变。

3.5 双踪示波器工作原理3.5.1双踪示波器工作原理示波器用来显示电压波形。

一、 工作原理：示波器的核心部件是示波管。

示波管的结构见图3.5.1。

电子枪被灯丝加热后发射电子。

聚焦极将电子枪发射的电子聚焦为极细的电子束，可使波形显示清晰。

加速极上加有较高的正电压，吸引电子脱离电子枪高速运动；显示屏上加有极高的正电压，吸引电子撞击在显示屏面上，使显示屏面涂的荧光材料发光。

垂直偏转板和水平偏转板上加有偏转电压，偏转电压的极性和幅值控制电子束撞击显示屏面的位置。

当偏转电压跟随输入信号变化时，就可以使电子束在屏面上“画“出信号波形。

双踪示波器具有两路输入端，可同时接入两路电压信号进行显示。

在示波器内部，将输入信号放大后，使用电子开关将两路输入信号轮换切换到示波管的偏转板上，使两路信号同时显示在示波管的屏面上，便于进行两路信号的观测比较。

示波器的工作原理框图见图3.5.2。

3.5.2 XJ4241型双踪示波器XJ4241型二踪示波器是一种采用部分集成电路的半导体化便携式示波器，它具有0～10MHz 频带宽度和10mV ／div 的垂直输人灵敏度，经扩展最高灵敏度为2mV ／div ；扫描时基为0．2μS ～100mS ／div ．经扩展最高扫速可达40nS ／div 。

它具有Y 1、Y 2两个结构相同的垂直输入通道，因此非但能对被测信号进行定性定量测试。

而且能对两个相关信号的相位进行测定。

XJ4241型示波器还具有Y 2-X 的功能，能以垂直输入灵敏度，来显示李沙育图形，由于具备以上功能，XJ4241型示波器能用于电视机、收录机、音频放大器的生产线。

灯丝亦可作为程控机床的检修设备。

一、结构特征外形图（见下页图3.5.3）调节控制机件的作用；（序号与外形对应）1．辉度控制与电源开关：电源开关与辉度电位器同轴。

拉：拉出旋钮电源接通，此时指示灯应发亮，经预热仪器即可正常工作。

辉度：辉度控制，控制显示波形亮度，顺时针方向旋转为增亮，当光点停留在屏幕上不动时，应将亮度减弱或熄灭，以延长示波管寿命。

示波器的使用实验操作流程实验目的掌握示波器的基本使用方法，了解示波器的操作流程。

## 实验器材 - 示波器 - 示波器探头 - 信号发生器 - 信号线 - 电阻实验步骤步骤一：准备实验器材1.将示波器放置在平稳的台面上，接通电源。

2.将示波器探头插入示波器的探头插孔，并将探头插头拧紧。

3.连接信号发生器的输出端口与示波器的输入端口，使用信号线将它们连接起来。

4.若实验中需要使用外部电路，则准备好相应的电阻等器材。

步骤二：调整示波器参数1.打开示波器，并调整屏幕亮度和对比度，使得波形清晰可见。

2.调整示波器的扫描速度，根据实验需要选择合适的时间/频率范围。

3.设置示波器的触发方式，可以选择自动触发或外部触发，根据实验需要进行调整。

4.调整示波器的垂直和水平刻度，使得波形在屏幕上合适地显示。

步骤三：连接电路并进行测量1.将电阻或其他待测元件接入电路中，确保电路连接正确。

2.调整信号发生器的频率和幅度，使得待测信号在示波器屏幕上可见。

3.使用示波器探头将待测信号的输入引出，并与示波器的输入端口连接。

4.调整示波器的通道和触发方式，确保测得的信号清晰稳定。

5.使用示波器的测量功能，如测量频率、幅值、相位等参数。

6.根据实验需求，记录测量结果，并进行必要的数据处理和分析。

步骤四：实验结束1.实验完成后，关闭示波器和信号发生器。

2.将示波器探头从示波器的插孔上拔出，并将其妥善放置。

3.整理实验器材和连接线，保持实验台面整洁。

4.根据实验要求整理实验报告，详细记录实验过程和结果。

注意事项1.在进行实验操作前，仔细阅读示波器和信号发生器的使用说明书，了解各个操作按钮和接口的功能和使用方法。

2.在连接电路过程中，确保电路连接正确，避免短路和错误的测量结果。

3.在调整示波器参数过程中，注意保护示波器屏幕，避免受到机械碰撞或高静电等可能造成损坏的因素。

4.实验过程中遇到问题，及时寻求老师或助教的帮助和指导。

5.完成实验后，及时清理实验器材并将其归位，保持实验环境整洁。

波谱仪操作手册目录波谱仪操作手册 (1)1波谱仪按键面板 (2)2示波器功能 (2)2.1调整水平分辨率 (3)2.2调整垂直分辨率 (3)2.3调整触发方式 (3)2.4显示双通道信号波形 (3)2.5显示李萨如图 (3)3频谱功能 (4)3.1调整中心频率 (4)3.2调整带宽 (4)3.3调整分辨率 (5)1波谱仪按键面板2示波器功能2.1调整水平分辨率1．按下“水平”键，此次水平分辨率显示区将被选中；2．按上下键调整值，此时波形将随之改变；3．按“确定”键，保存当前值，退出编辑模式；4．按“返回”键，水平分辨率键变回原值，同时退出编辑模式；注：在调整水平分辨率后，必须选择“确定”或“返回”退出编辑模式，否则其他按键将不起作用。

2.2调整垂直分辨率1．按下“垂直”键，CH1的垂直分辨率显示区将被选中，如果再次按下“垂直”键，选中区将变为CH2的垂直分辨率；2．按上下键调整值，此时波形将随之改变；3．此时按下“垂直”键，选中区域将变为另一通道的垂直分辨率；4．按“确定”键，保存当前值，退出编辑模式；5．按“返回”键，垂直分辨率将变回原值，同时退出编辑模式；注：在调整垂直分辨率后，必须选择“确定”或“返回”退出编辑模式，否则其他按键将不起作用。

2.3调整触发方式1．按下“触发”键，触发方式显示区将被选中；2．按上下键调整值，触发方式将随之改变；3．按“确定”键，保存当前值，退出编辑模式；4．按“返回”键，触发方式将变回原值，同时退出编辑模式；注：在调整触发方式后，必须选择“确定”或“返回”退出编辑模式，否则其他按键将不起作用。

2.4显示双通道信号波形1．默认情况下，系统只显示了通道1的信号；2．在通道1波形显示情况下，按下1键将隐藏通道1波形；3．在通道1波形隐藏情况下，按下1键将显示通道1波形；4．在通道2波形显示情况下，按下2键将隐藏通道2波形；5．在通道2波形隐藏情况下，按下2键将显示通道2波形；2.5显示李萨如图1．按下“触发”，选中触发方式；2．按上下键调整触发方式，直到选中XY触发方式；3．按“确认”保存XY触发；3频谱功能3.1调整中心频率1．按下“频率”，中心频率显示区将被选中；2．按“清除”可清除编辑区最后一个数字，此可用于纠正输入；3．按0-9数字键，可在末尾添加一个数字；4．按上下键，可调整单位（Hz、KHz和MHz）5．按“确定”键保存当前值，并退出编辑模式；6．按“返回”键变回原值，并退出编辑模式；注：1.在编辑模式下，必须选择“确定”或“返回”退出编辑模式，否则其他按键将不起作用。

示波器使用方法步骤与相关注意事项示波器是一种用途十分广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

示波器使用方法用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器观察电信号波形的使用步骤。

1、示波管和电源系统1）电源（Power）：示波器主电源开关。

当此开关按下时，电源指示灯亮，表示电源接通。

2）辉度（Intensity）：旋转此旋钮能改变光点和扫描线的亮度。

观察低频信号时可小些，高频信号时大些。

3）聚焦（Focus）：聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。

4）标尺亮度（Illuminance）：此旋钮调节荧光屏后面的照明灯亮度。

正常室内光线下，照明灯暗一些好。

室内光线不足的环境中，可适当调亮照明灯。

2、荧光屏根据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。

根据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。

示波器探头上有一双位开关。

此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。

此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。

3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
