示波器作业指导书

示波器操作作业指引
1、检查电源电压，在接通电源前先检查电源电压是否正常。

2、仪器使用时面板控制件位置（以CH1输入为例），预置面板各开关、旋钮。

3、将开关和控制部分以上设置后，接上电源，电源接通，电源指示灯亮约20秒后，屏幕出现光迹。

如果60秒还没有出现光迹，再检查开关和控制旋钮的设置。

4、分别调节亮度、聚焦，使光迹亮度适中清晰。

5、调节通道位移旋钮，用螺丝刀调节光迹旋转电位器使光迹与水平刻度平行。

6、用10：1探头将校正信号输入至Y1输入端。

7、对于其它信号的观察，可通过调整垂直衰减开关和扫描速度开关到所需的位置，从而得到清晰的图形。

8、调整垂直和水平位移旋钮，使得波形的幅度与时间容易读出。

9、注意事项：
1、非工程技术（或被受权）人员严禁调整仪器参数。

2、正常情况下环境温度在0°C～40°C之间，在超出此温度范围的情况下操作可能会损坏电路。

3、示波器损坏必须由专业指定维修人员修理，或送经销商由厂家维修，以保证安全。

1 / 1。

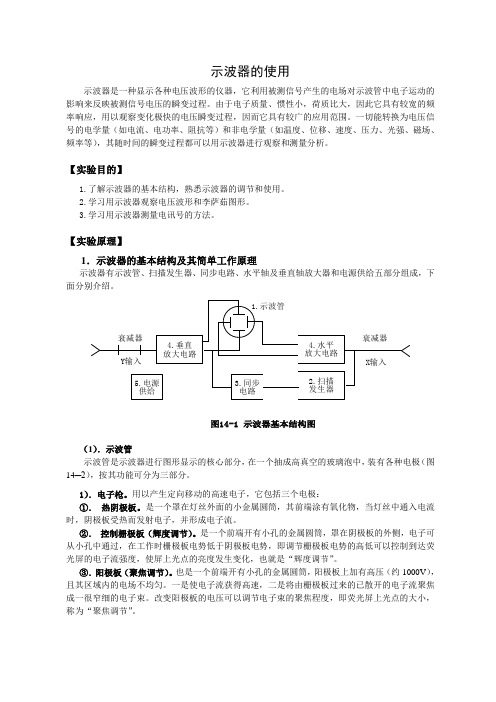

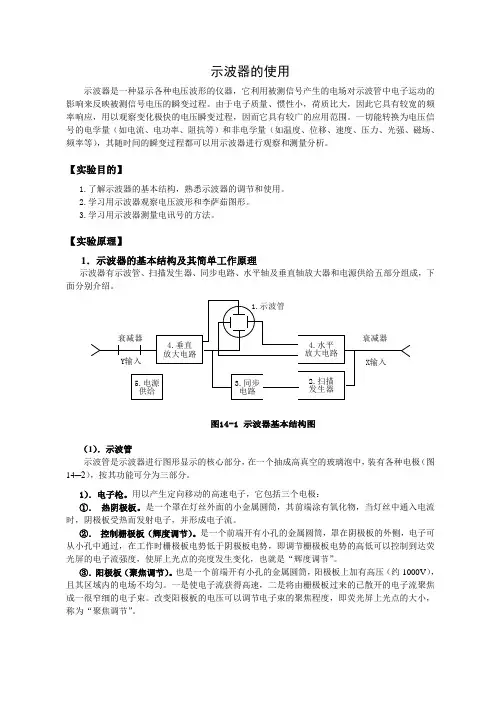

示波器的使用示波器是一种显示各种电压波形的仪器，它利用被测信号产生的电场对示波管中电子运动的影响来反映被测信号电压的瞬变过程。

由于电子质量、惯性小，荷质比大，因此它具有较宽的频率响应，用以观察变化极快的电压瞬变过程，因而它具有较广的应用范围。

一切能转换为电压信号的电学量（如电流、电功率、阻抗等）和非电学量（如温度、位移、速度、压力、光强、磁场、频率等），其随时间的瞬变过程都可以用示波器进行观察和测量分析。

【实验目的】1.了解示波器的基本结构，熟悉示波器的调节和使用。

2.学习用示波器观察电压波形和李萨茹图形。

3.学习用示波器测量电讯号的方法。

【实验原理】1．示波器的基本结构及其简单工作原理示波器有示波管、扫描发生器、同步电路、水平轴及垂直轴放大器和电源供给五部分组成，下面分别介绍。

图14-1 示波器基本结构图（1）．示波管示波管是示波器进行图形显示的核心部分，在一个抽成高真空的玻璃泡中，装有各种电极（图14─2），按其功能可分为三部分。

1）．电子枪。

用以产生定向移动的高速电子，它包括三个电极：①．热阴极板。

是一个罩在灯丝外面的小金属圆筒，其前端涂有氧化物，当灯丝中通入电流时，阴极板受热而发射电子，并形成电子流。

②．控制栅极板（辉度调节）。

是一个前端开有小孔的金属圆筒，罩在阴极板的外侧，电子可从小孔中通过，在工作时栅极板电势低于阴极板电势，即调节栅极板电势的高低可以控制到达荧光屏的电子流强度，使屏上光点的亮度发生变化，也就是“辉度调节”。

③．阳极板（聚焦调节）。

也是一个前端开有小孔的金属圆筒，阳极板上加有高压（约1000V），且其区域内的电场不均匀。

一是使电子流获得高速，二是将由栅极板过来的已散开的电子流聚焦成一很窄细的电子束。

改变阳极板的电压可以调节电子束的聚焦程度，即荧光屏上光点的大小，称为“聚焦调节”。

2）．偏转极板。

图14─2中的X 1X 2（水平X ）、Y 1Y 2（竖直Y ）为两对相互垂直的极板。

mso5104示波器作业指导书一、概述1.1 本次作业的目的本次作业的目的是让学生学会如何正确操作mso5104示波器，掌握示波器的基本原理和使用方法。

1.2 适用对象本作业适用于电子信息工程、电子科学与技术等相关专业的本科生。

1.3 作业内容本次作业主要包括以下内容：a) 示波器的基本原理b) 示波器的操作方法c) 示波器的常见故障处理二、示波器的基本原理2.1 示波器的概念示波器是一种用于观察电信号波形的仪器，能够将电信号转换为对应的图形显示出来。

2.2 示波器的工作原理示波器通过对输入信号进行采样、放大、显示等步骤，将电信号转换为可视的波形图形。

2.3 示波器的参数示波器的参数包括带宽、采样率、垂直灵敏度、水平扫描速率等，这些参数决定了示波器的测量能力和适用范围。

三、示波器的操作方法3.1 示波器的基本操作示波器的基本操作包括开机、设置触发条件、调整水平和垂直尺度、观察波形等步骤。

3.2 示波器的高级操作高级操作包括设置存储、测量功能、频谱分析等，能够更多地发挥示波器的功能。

3.3 示波器的注意事项在操作示波器时，需要注意安全用电、正确连接信号源、选择合适的量测参数等，确保操作的准确性。

四、示波器的常见故障处理4.1 示波器无法开机可能原因包括电源故障、示波器内部故障等，需要检查电源连接和通风情况。

4.2 示波器显示异常波形可能原因包括信号源问题、示波器设置错误等，需要检查信号源和示波器设置。

4.3 示波器无法触发可能原因包括触发电路故障、输入信号问题等，需要检查触发设置和输入信号。

五、总结5.1 本次作业的收获通过本次作业，学生可以掌握示波器的基本原理和操作方法，并能够对常见故障进行处理。

5.2 作业的意义示例器是电子工程领域的重要工具，正确的操作方法是保证工程质量的基础。

5.3 作业的展望通过学习示波器的操作，在今后的学习和工作中能够更好地应用示波器进行信号分析和测试。

mso5104示波器作业指导书旨在帮助学生全面了解示波器的使用方法，培养学生对示波器工作原理的理解，提高学生对于电子仪器操作的能力。

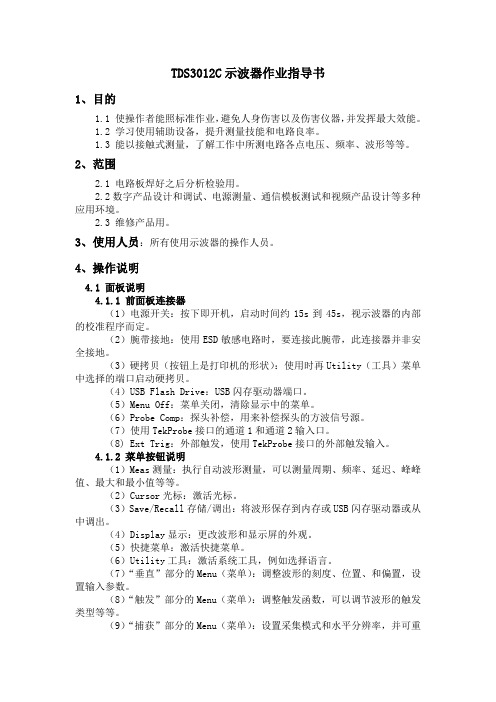

TDS3012C示波器作业指导书1、目的1.1 使操作者能照标准作业，避免人身伤害以及伤害仪器，并发挥最大效能。

1.2 学习使用辅助设备，提升测量技能和电路良率。

1.3 能以接触式测量，了解工作中所测电路各点电压、频率、波形等等。

2、范围2.1 电路板焊好之后分析检验用。

2.2数字产品设计和调试、电源测量、通信模板测试和视频产品设计等多种应用环境。

2.3 维修产品用。

3、使用人员：所有使用示波器的操作人员。

4、操作说明4.1 面板说明4.1.1 前面板连接器（1）电源开关：按下即开机，启动时间约15s到45s，视示波器的内部的校准程序而定。

（2）腕带接地：使用ESD敏感电路时，要连接此腕带，此连接器并非安全接地。

（3）硬拷贝（按钮上是打印机的形状）：使用时再Utility（工具）菜单中选择的端口启动硬拷贝。

（4）USB Flash Drive：USB闪存驱动器端口。

（5）Menu Off：菜单关闭，清除显示中的菜单。

（6）Probe Comp：探头补偿，用来补偿探头的方波信号源。

（7）使用TekProbe接口的通道1和通道2输入口。

（8) Ext Trig：外部触发，使用TekProbe接口的外部触发输入。

4.1.2 菜单按钮说明（1）Meas测量：执行自动波形测量，可以测量周期、频率、延迟、峰峰值、最大和最小值等等。

（2）Cursor光标：激活光标。

（3）Save/Recall存储/调出：将波形保存到内存或USB闪存驱动器或从中调出。

（4）Display显示：更改波形和显示屏的外观。

（5）快捷菜单：激活快捷菜单。

（6）Utility工具：激活系统工具，例如选择语言。

（7）“垂直”部分的Menu（菜单）：调整波形的刻度、位置、和偏置，设置输入参数。

（8）“触发”部分的Menu（菜单）：调整触发函数，可以调节波形的触发类型等等。

（9）“捕获”部分的Menu（菜单）：设置采集模式和水平分辨率，并可重置延迟时间。

示波器校准作业指导书1 采用标准JJG 262-96 （模拟示波器检定规程）JJF 1057-1998（数字存储示波器校准规范）2 校准环境条件2.1 环境温度5)±：(20 C；︒2.2 相对湿度：＜80 %；1)Hz。

±2%，(50±2.3 供电电源：220 V3 校准用测量设备脉冲参数测量仪器校准装置仪器设备名称及编号型号规格准确度等级/不确定度生产厂示波器校准仪(No:40215) 9500 时标：4×10-5 (k=2)电压幅度：5×10-4～2×10-3(k=2)上升时间：30ps FLUKE脉冲电压表（No:80402） SF2145 10mV～±200V: 0.06%～0.5% (k=2) 南通数字多用表（No：2825A07569） 3458A ±10mV～±200V：0.001% (k=2) HP 通用时间间隔计数器 SR620 1×10-7±0.5ns 美国数字示波器(No: 2944A2772) HP54504A ΔT: 0.5% (k=2)ΔV: 1.5% (k=2) HP4 校准项目及方法4.1 外观及电性能检查4.1.1 被校仪器外观及标记应完整，不能有影响操作的机械损伤；接通电源，按说明书要求预热，具有开机自检功能的示波器应自检通过。

然后将被校示波器校准信号输出接至垂直输入端，调节前面板各控制旋钮或按钮使其波形显示稳定，同时按说明书的操作程序对前面板各旋钮功能作定性检查。

检查其功能正常，方可进行校准。

4.1.2 触发特性的检查4.1.2.1内触发（同步）检查a. 将9500的输出通过50Ω通过式负载连接到示波器的垂直输入端。

示波器设置如下：垂直方式：CH1 ON （V/div按需要设置）触发选择：正常，+极性触发源：内（CH1）水平显示：A，s/div置合适。

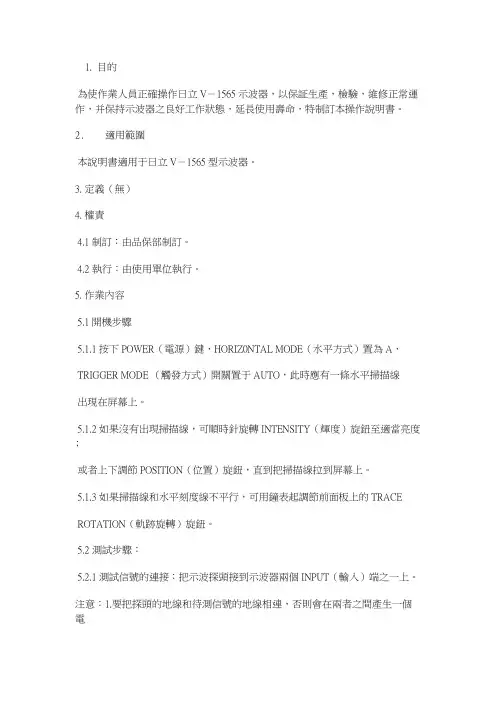

1. 目的為使作業人員正確操作日立V－1565示波器，以保証生產，檢驗，維修正常運作，并保持示波器之良好工作狀態，延長使用壽命，特制訂本操作說明書。

2. 適用範圍本說明書適用于日立V－1565型示波器。

3. 定義（無）4. 權責4.1制訂：由品保部制訂。

4.2 執行：由使用單位執行。

5. 作業內容5.1開機步驟5.1.1按下POWER（電源）鍵，HORIZ0NTAL MODE（水平方式）置為A，TRIGGER MODE （觸發方式）開關置于AUTO，此時應有一條水平掃描線出現在屏幕上。

5.1.2如果沒有出現掃描線，可順時針旋轉INTENSITY（輝度）旋鈕至適當亮度﹔或者上下調節POSITION（位置）旋鈕，直到把掃描線拉到屏幕上。

5.1.3如果掃描線和水平刻度線不平行，可用鐘表起調節前面板上的TRACEROTATION（軌跡旋轉）旋鈕。

5.2 測試步驟：5.2.1測試信號的連接：把示波探頭接到示波器兩個INPUT（輸入）端之一上。

注意：1.要把探頭的地線和待測信號的地線相連，否則會在兩者之間產生一個電勢差，重則損壞示波器和探頭。

2.輸入電壓不要超過500V（DCV＋AC）5.2.2 單通道測試：VERTICAL MODE（垂直方式）開關置于CHI，TRIGGERMODE置于AUTO，TRIGGER SOURCE OR X（觸發源）開關置于CHI。

當被測信號頻率低于20KHZ時，AC－DC SWITCH （交一直開關）置于DC;V高于20KHZ時，AC－DC SWITCH 置于AC，然后根據被測信號的頻率和電平選擇適當的掃描時間和垂直衰減比例，再調節TRIGGER LEVEL（觸發電平）即可獲得穩定的波形。

5.2.3 雙通道測試按下VERTICAL MODE 中的DVAL（雙通道）開關，并由CH1，CH2兩通道，同時輸入兩個被測信號，則在屏幕上會同時出現兩組信號，可以很方便地比較兩路信號的相位和輻度。

tds8200示波器作业指导书1、目的:为符合国际标准验证要求,以及为达成公司管理制度之需要,而确定各种遵循标准化.2、操作步骤:2.1功能介绍2.1.1电源开关POEWER(1)︰仪器总电源开关，接通或关闭电源。

2.1.2电源指示灯(2)∶接通电源时，灯亮。

2.1.3辉度调节旋纽INTENSTY(3):显示器光迹亮度调节。

2.1.4聚焦调节旋纽FOCUS(4)︰显示器光迹清晰度调节。

2.1.5探极校准PROBE ADJUST(5)∶提供幅度0.5V频率为1KHz的对称方波信号，用于校正10:1探极的补偿电容和校准示波器垂直与水平偏转因数。

2.1.6垂直衰减开关VOLTS/DIV(6):调节垂直偏转灵敏度。

2.1.7水平扫描开关TIME/DIN(7)︰调节扫描速度。

2.1.8垂直移动POSITION(8):对光迹在显示器上的上下调节。

2.1.9垂直微调VAR(9):连续调节垂直偏转灵敏度，顺时针旋到底为校正位置。

2.1.10水平移动POSITION(10):对光迹条在显示器上的水平位置调节。

2.1.11时间微调VAR(11):连续调节扫描速度,顺时针旋到底为校正位置。

2.1.12电平调节LEVEL(12):调节被测信号在某一电平触发扫描。

2.1.13信号输入(13):检测信号的输入端，Y信号输入端。

2.1.14偶合方式AC上DA(13)∶选择被测信号馈入垂直通道的偶合方式。

2.1.15触发极性+-x(14):+:上升沿触发–下降沿触发X:X-Y工作方式。

2.1.16触发源选择INTLINE EXT(15):INT内触发,EXT外触发,LINE电源触发。

2.1.17触发方式AUTO NORMTV(16):AUTO:无信号时，屏幕上显示光迹，有信号时，与电平控制配合显示稳定波形，NORM:无信号时，屏幕上无光迹，有信号时与电平控制配合显示稳定波形，TV:用于观察电视场信号。

2.1.18信号输入端（17):当极性出发处于X时，为X-Y输入端，当触发选择开关处于EXT。

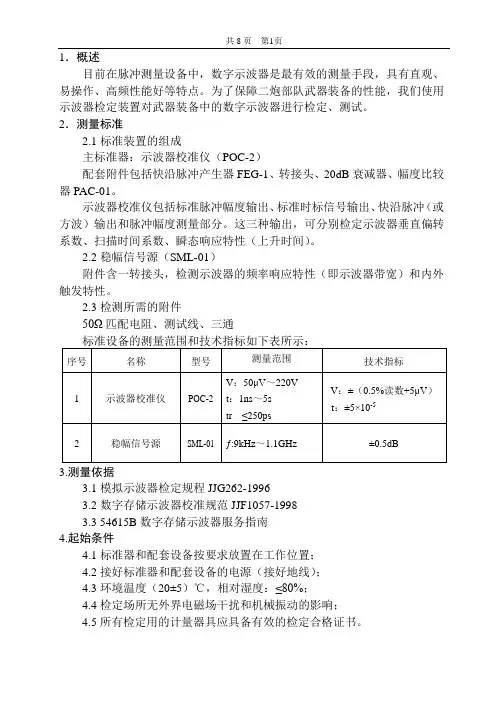

共8页 第1页1．概述 目前在脉冲测量设备中，数字示波器是最有效的测量手段，具有直观、 易操作、高频性能好等特点。

为了保障二炮部队武器装备的性能，我们使用 示波器检定装置对武器装备中的数字示波器进行检定、测试。

2．测量标准 2.1 标准装置的组成 主标准器：示波器校准仪（POC-2） 配套附件包括快沿脉冲产生器 FEG-1、转接头、20dB 衰减器、幅度比较 器 PAC-01。

示波器校准仪包括标准脉冲幅度输出、 标准时标信号输出、 快沿脉冲 （或 方波）输出和脉冲幅度测量部分。

这三种输出，可分别检定示波器垂直偏转 系数、扫描时间系数、瞬态响应特性（上升时间） 。

2.2 稳幅信号源（SML-01） 附件含一转接头，检测示波器的频率响应特性（即示波器带宽）和内外 触发特性。

2.3 检测所需的附件 50 匹配电阻、测试线、三通 标准设备的测量范围和技术指标如下表所示：序号 名称 型号 测量范围 V：50µV～220V 1 示波器校准仪 POC-2 t：1ns～5s tr ≤250ps 2 稳幅信号源 SML-01 ƒ:9kHz～1.1GHz 技术指标 V：±（0.5%读数+5µV） t：±5×10-5±0.5dB3.测量依据 3.1 模拟示波器检定规程 JJG262-1996 3.2 数字存储示波器校准规范 JJF1057-1998 3.3 54615B 数字存储示波器服务指南 4.起始条件 4.1 标准器和配套设备按要求放置在工作位置； 4.2 接好标准器和配套设备的电源（接好地线） ； 4.3 环境温度（20±5）℃，相对湿度：≤80%； 4.4 检定场所无外界电磁场干扰和机械振动的影响； 4.5 所有检定用的计量器具应具备有效的检定合格证书。

共8页 第2页5.检定项目 5.1 外观及功能检查 5.2 时间扫描系数 5.3 垂直偏转系系数 5.4 频率响应特性 5.5 瞬态响应特性 5.6 触发特性：内、外触发 6、操作过程 6.1 外观及功能检查 被检示波器外观应完整无损，所有旋钮开关应牢固可靠、定位准确、接 触良好、调整示波器“辉度”旋钮，最小应能隐藏波形，并可以连续可调、聚 焦旋钮应显示清楚，波形幅度操作灵活、调节平滑，不应有影响操作的任何 机械损伤。

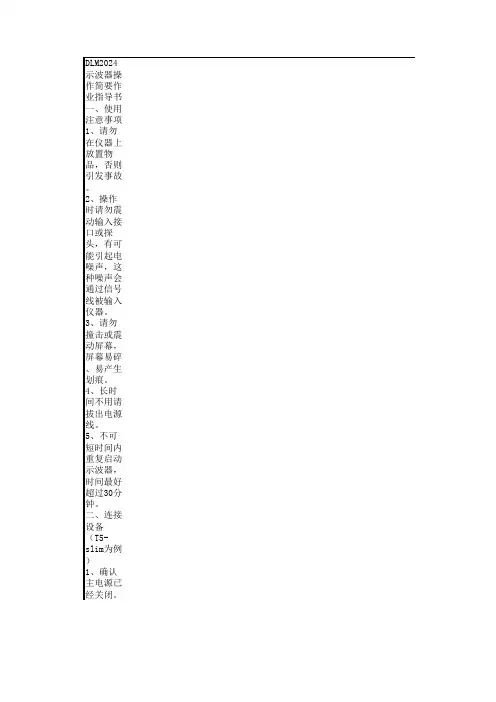

DLM2024示波器操作简要作业指导书一、使用注意事项1、请勿在仪器上放置物品，否则引发事故。

2、操作时请勿震动输入接口或探头，有可能引起电噪声，这种噪声会通过信号线被输入仪器。

3、请勿撞击或震动屏幕，屏幕易碎、易产生划痕。

4、长时间不用请拔出电源线。

5、不可短时间内重复启动示波器，时间最好超过30分钟。

二、连接设备（T5-slim为例 ）1、确认主电源已经关闭。

2、电源线插头与差分探头介入设备，信号线接入第一通道和第二通道。

（图一、图二）三、开机1、打开电源（设备背面有主电源开关），前面板的电源开关灯亮（红色）。

（图三）2、打开差分探头开关，调整差分探头衰减比选择1/1000。

（图四）3、重新检查接线是否正确无误，打开一、二通道信号开关，显示为绿色（单管开一个通道，双管开两个四、测试图二图一图三图四图五1、差分探头探针接灯丝模拟电阻（灯丝电阻参照SPEC）,红黑探头不能混接。

（图六、图七）2、将镇流器接入测试设备，镇流器输入端接有开关电源端头。

3、按单次触发键single。

（图八）4、开电触发镇流器，读取OCV波形，之后关闭电源，利用水平移动旋钮position移动OCV波形至坐标轴，测试参数请读取显示屏RMS值。

（产品OCV测试范围请参照测试SPEC）5、scale电压调节按钮（图十一），time/div测试时间调节按钮（图十二）图七图六图一图十图九图八图十一图十二通过信号线被输入仪器。

（图一、图二）色）。

（图三）色（单管开一个通道，双管开两个通道）（图五）混接。

（图六、图七）position移动OCV波形至坐标轴，读取数据（图九、图十）。

DLM2024示波器操作简要作业指导书一、使用注意事项1、请勿在仪器上放置物品，否则引发事故。

2、操作时请勿震动输入接口或探头，有可能引起电噪声，这种噪声会通过信号线被输入仪器。

3、请勿撞击或震动屏幕，屏幕易碎、易产生划痕。

4、长时间不用请拔出电源线。

5、不可短时间内重复启动示波器，时间最好超过30分钟。

二、连接设备（T5-slim为例 ）1、确认主电源已经关闭。

2、电源线插头与差分探头介入设备，信号线接入第一通道和第二通道。

（图一、图二）三、开机1、打开电源（设备背面有主电源开关），前面板的电源开关灯亮（红色）。

（图三）2、打开差分探头开关，调整差分探头衰减比选择1/1000。

（图四）3、重新检查接线是否正确无误，打开一、二通道信号开关，显示为绿色（单管开一个通道，双管开两个四、测试图二图一图三图四图五1、差分探头探针接灯丝模拟电阻（灯丝电阻参照SPEC）,红黑探头不能混接。

（图六、图七）2、将镇流器接入测试设备，镇流器输入端接有开关电源端头。

3、按单次触发键single。

（图八）4、开电触发镇流器，读取OCV波形，之后关闭电源，利用水平移动旋钮position移动OCV波形至坐标轴，测试参数请读取显示屏RMS值。

（产品OCV测试范围请参照测试SPEC）5、scale电压调节按钮（图十一），time/div测试时间调节按钮（图十二）图七图六图一图十图九图八图十一图十二通过信号线被输入仪器。

（图一、图二）色）。

（图三）色（单管开一个通道，双管开两个通道）（图五）混接。

（图六、图七）position移动OCV波形至坐标轴，读取数据（图九、图十）。

示波器使用指导书一、简介示波器是一种用来观察和测量电信号波形的仪器，广泛应用于电子、通信、计算机等领域。

本指导书旨在帮助用户了解示波器的基本原理和操作，帮助用户正确、高效地使用示波器。

二、示波器的基本原理示波器通过将电信号转换为可见的波形图形，以便用户能够对信号进行准确的测量和分析。

示波器主要由探头、垂直放大器、水平放大器、触发器和显示器等部分组成。

1. 探头探头是示波器的重要组成部分，用于将被测信号引入示波器。

在选用探头时，需要根据被测信号的特点选择相应的探头，并正确地连接到示波器的输入端。

2. 垂直放大器垂直放大器用于调节示波器的垂直放大倍数，即信号在屏幕上显示的高度。

通过调节垂直放大倍数，用户可以观察到不同幅度的信号波形。

3. 水平放大器水平放大器用于调节示波器的水平放大倍数，即信号在屏幕上显示的宽度。

通过调节水平放大倍数，用户可以观察到不同时间段内的信号变化情况。

4. 触发器触发器用于稳定显示信号波形，使之呈现出重复性较好的波形图形。

用户可以根据需要调节触发器的阈值和触发模式，以获得稳定的波形显示。

5. 显示器显示器是示波器的核心部分，用于显示被测信号的波形图形。

通过观察显示器上的波形，用户可以进行信号分析、波形比较等操作。

三、示波器的操作步骤1. 接通电源在使用示波器之前，首先要确保示波器的电源稳定可靠。

将示波器的电源插头插入电源插座，并将示波器的电源开关打开。

2. 连接探头选择适当的探头，并根据被测信号的特点将探头正确地连接到示波器的输入端口。

注意探头的接地引线需要正确连接，以确保准确测量。

3. 调节垂直放大器根据被测信号的幅度范围，调节示波器的垂直放大倍数，使信号波形在显示器上适当放大，确保波形显示清晰可见。

4. 调节水平放大器根据被测信号的时间范围，调节示波器的水平放大倍数，使信号波形在显示器上适当放宽，确保波形显示完整。

5. 设置触发器根据被测信号的特点，设置触发器的阈值和触发模式，以获得稳定的波形显示。

1. 预习写出双踪示波器、函数信号发生器、双路直流稳压电源、交流毫伏表各仪器前面板的旋钮名称、功能及作用。

写出使用示波器测量波形电压和频率的方法。

并阅读这些仪器的技术指标。

2. 实验目的（1）学会正确使用通用电子仪器及设备。

（2）学会用示波器测量电压波形、幅度、频率的基本方法。

（3）学会正确调节函数信号发生器频率、幅度的方法，熟悉dB按键。

（4）学会正确使用交流毫伏表的方法。

（5）学会使用双路直流稳压电源的方法。

（6）了解常用电子仪器主要技术指标，学习阅读仪器说明书的方法。

3. 实验仪器及设备（1）双踪示波器VD或DF型1台（2）函数信号发生器EE1642 1台（3）单交流毫伏表EM2171 1台（4）直流稳压电源DF1731SL型1台（5）数字万用表MH8201 1块（6）测试导线若干4. 实验原理在电子技术基础实验中，最常用的电子仪器有直流稳压电源、测量仪器及仪表、函数信号发生器、示波器等。

为了正确观察被测实验电路的实验现象、测量实验数量，必须学会一些常用电子仪器的使用方法，并掌握一般的电子测试技术。

这是电子技术实验课的重要任务之一。

放大器指标的测量方法下面介绍小信号线性放大器的电压放大倍数、频率响应、输入阻抗和输出阻抗的测量。

测量时必须注意在加输入信号后，应采用示波器监视输出信号波形，在信号波形不出现失真的情况下进行测量。

1、电压放大倍数A v的测量A v=V o/V i其中V i、V o分别为放大器的输入、输出电压。

测量出V i、V o即可计算出A v 。

可用示波器、晶体管毫伏计等仪器测量V i、V o。

测量时需注意测量仪的技术指标应符合要求。

2、频率响应的测量频率响应是测量电压放大倍数A v随信号频率f变化的关系，如图A-6所示。

测量方法有逐点法和扫频法。

图A-6 低频小信号放大器的频率特性（1）逐点法。

测试方框图见图A-7，用可变频率和幅度的正弦信号发生器作为信号源加至被测放大器输入端，改变信号频率，用毫伏表监视并保持输入电压信号不变，并用毫伏表测量响应频率的输出信号电压值。

上海电力学院物理实验指导书所属课程：大学物理实验实验名称：示波器的使用及音叉固有频率的测定面向专业：全院理工科实验室名称：物理实验室2006年2 月一、实验目的：1．学会示波器的使用方法及各种用途。

2．学会使用示波器观测电压波形。

3．学会用示波器观察李萨如图形4．通过观察李萨如图形，学会一种测量机械振动频率的方法，并加深对于相互垂直两振动的合成理论的理解。

二、实验仪器、设备：三、原理摘要：(一)示波器的构造原理：示波器包括两大部分：示波管与控制示波管工作的电路。

1.示波器是呈喇叭型的玻璃泡，抽成真空，内部装有电子枪，(由灯丝，阴极，栅极以及一组阳极所组成)和两对相互垂直的偏转板(Y偏转板和X偏转板)，喇叭口的球面臂上涂有荧光物质,构成荧光屏。

2.聚焦和辉度调节:灯丝通电后炽热,使阴极发热而发射电子。

由于阳极电位高于阴极，所以电子被阳极加速。

当电子撞击到荧光屏上便会使荧光物质发光，在屏上就能看到一亮点。

改变阳极电位，可以使不同发射方向的电子恰好会聚在荧光屏某一点上，这种调节称为聚焦。

栅板电位较阴极为低，改变栅板电位的高低，可以控制到达荧光屏电子的多少，甚至完全不使电子通过，这称为辉度调节，实际上就是调节荧光屏上亮点的亮暗。

3.Y偏转板是水平放置的两块电极。

当Y偏转板上的电压为零时，电子应正好射到荧光屏的中点P。

如果Y偏转板加上电压，则电子未受到电场作用，运动方向发生偏移。

如果所加的电压不断变化，则P点的位置也跟着在铅垂线上移动，在屏上看到的是一条铅直的亮线。

荧光屏上亮点在铅直方向位移Y和加在Y偏转板上的电压V Y成正比。

4.X偏转板是垂直放置的两块电极。

在X偏转板加上一个变化的电压，那么，荧光屏上亮点在水平方向的位移X也与加在X偏转板上电压V X成正比，于是在屏上看到的是一条水平的亮线。

(二)示波器显示波形的原理：1.在Y偏转板上加上一个随时间作正弦变化的电压，V Y= V YM sinωt,同时在X偏转板上加上一个与时间成正比的锯齿型电压V N，则在荧光屏上显示的讯号电压V Y和时间t的正弦关系曲线实际上是这两个相互垂直的运动（V Y= V YM sinωt和V X）合成的轨迹。
