示波器与探头校准

示波器如何校正波器校准步骤————————————————————————————————作者：————————————————————————————————日期：示波器如何校正?示波器校准步骤示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其进行校正。

而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。

也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。

以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。

但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。

在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下图)。

这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT和INTER了。

其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下图)，之后通过FOCUS的调节把会聚调至最佳状态。

第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。

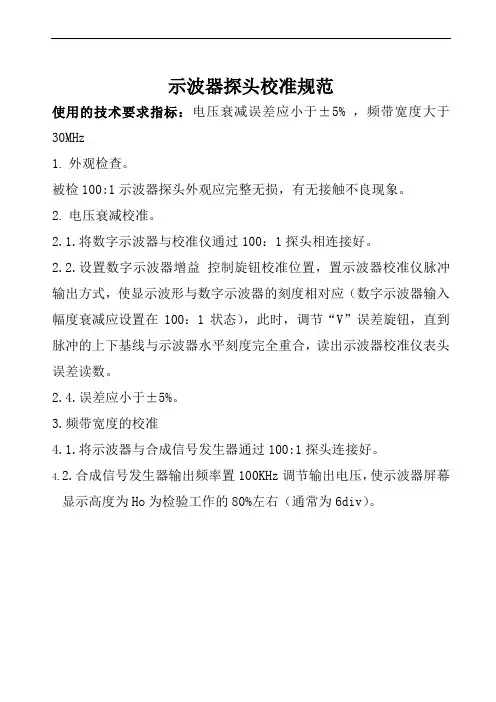

示波器探头校准规范使用的技术要求指标：电压衰减误差应小于±5% ，频带宽度大于30MHz1.外观检查。

被检100:1示波器探头外观应完整无损，有无接触不良现象。

2.电压衰减校准。

2.1.将数字示波器与校准仪通过100：1探头相连接好。

2.2.设置数字示波器增益控制旋钮校准位置，置示波器校准仪脉冲输出方式，使显示波形与数字示波器的刻度相对应（数字示波器输入幅度衰减应设置在100：1状态），此时，调节“V”误差旋钮，直到脉冲的上下基线与示波器水平刻度完全重合，读出示波器校准仪表头误差读数。

2.4.误差应小于±5%。

3.频带宽度的校准4.1.将示波器与合成信号发生器通过100:1探头连接好。

4.2.合成信号发生器输出频率置100KHz调节输出电压，使示波器屏幕显示高度为Ho为检验工作的80%左右（通常为6div）。

4.3.保持发生器输出电压不变，均匀地改变发生器的频率，记下各频率点的波形高度Hi，则频带宽度下降的dB数，（频带宽度下降的dB数=20lgHi/Ho （dB））。

其中：Hi─各频率点显示的幅度高度。

Ho─基准频率点显示幅度的高度。

4.4.当合成信号发生器的频率向示波器上限频率继续升高时，显示高度下降为0.707Ho（即4.2div）时对应的频率为100:1示波器探头带宽实测值，应大于30MHz。

6.校准条件6.1.环境温度：（20±5）℃6.2.相对湿度：≤80%7. 标准器具：7.1.示波器校准仪型号：S06 机身编号：080477.2合成信号发生器型号：6061A 机身编号：9646914数字示波器型号：HP-54600B 机身编号：384210268.校准结果的处理和校准周期8.2.经校准合格的100：1示波器探头，发给校准证书，并在机身上加贴校准合格证标识；校准有部分超差，给准用证，并注明准用范围；不合格的贴上“禁止使用”标识。

注：本校准规范只适用于本公司内部计量校准工作（适用于HP9258、P5100、PM9100/191等型号）。

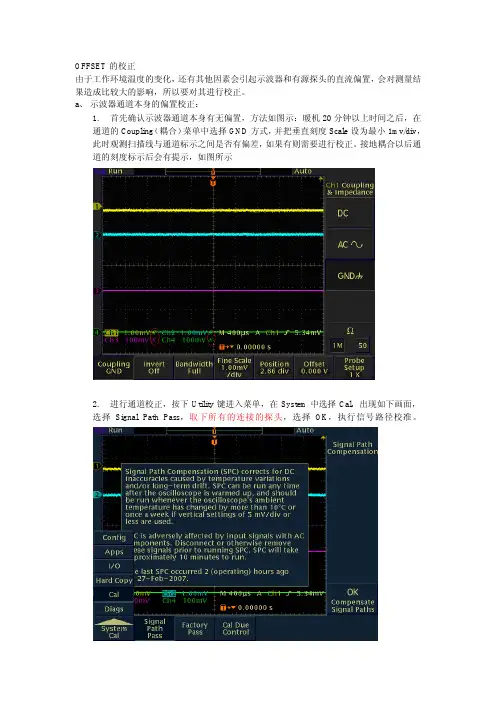

OFFSET的校正由于工作环境温度的变化，还有其他因素会引起示波器和有源探头的直流偏置，会对测量结果造成比较大的影响，所以要对其进行校正。

a、示波器通道本身的偏置校正：1.首先确认示波器通道本身有无偏置，方法如图示：暖机20分钟以上时间之后，在通道的Coupling（耦合）菜单中选择GND方式，并把垂直刻度Scale设为最小1mv/div，此时观测扫描线与通道标示之间是否有偏差，如果有则需要进行校正。

接地耦合以后通道的刻度标示后会有提示，如图所示2.进行通道校正，按下Utility键进入菜单，在System中选择Cal，出现如下画面，选择Signal Path Pass，取下所有的连接的探头，选择OK，执行信号路径校准。

信号路径校准的时间大约需要十分钟，通常在示波器工作环境温度变化达到1０°Ｃ时需要进行此校准；或者通常使用比较小的量程范围５ｍＶ／ｄｉｖ以下时，每周需要进行此校准。

b、电流探头偏置校正电流探头偏置的校正，尽量在探头接上示波器暖机工作二十分钟以上时间之后进行，刚接上示波器就进行校正，随着工作时间增加，温度也会增加，也会造成一定的偏移。

1.校正时探头不接信号，并将扳手推至CLOSE位置，注意推紧，也不要用力过猛造成探头损坏2.按下DEGAUSS按钮，进行消磁（每次测试前建议进行此操作）；将示波器垂直刻度Scale设为最小10mA/div；调节BALANCE旋钮调节至基准位置c、高压差分探头偏置校正高压差分探头偏置的校正，也需要在探头接上示波器暖机工作二十分钟以上时间之后进行1.把信号输入端短接，将示波器垂直刻度Scale设为最小50mV/div或者500mV/div2.使用探头所附带的无感小起子，调节OFFSET旋钮，调节至基准位置d、Tips在调节基准位置的时候，由于在最小的垂直刻度，显示噪声较大，无法准确的调至0点的位置，可以选择如下图的方式，方便调节。

按Acquistion按钮，在Mode子菜单中选择Average方式可得到比较平滑的波形，方便调节0线位置。

如何正确选择和使用示波器探头摘要：电子产品日益复杂，市场对示波器的带宽和准确性提出更高要求。

这不是购买一台高档示波器就能解决的问题，还需搭配适合的探头和正确的测试方法。

本文从探头的原理出发，讲述如何正确选择和使用探头。

一、认识示波器探头被测信号不可能直接接入到示波器中，这就需要一个设备为测试点与示波器之间建立电气连接。

根据需求不同，这个设备可以是一个导线，也可能是较为复杂的电路。

这个负责勾连测试点与示波器的设备就是示波器探头。

所以示波器探头至关重要，没有探头示波器将无法进行测量。

图1上图为示波器探头测量时的示意图，从上图可知，示波器一般具有三个典型的部分，探头头部、探头电缆和探头补偿设备。

其中探头头部的作用是与测试点直接接触，从而与被测系统产生电气连接，最终获取到需要测量的信号。

探头电缆的作用则是使示波器和探头头部彼此不互相干涉，可以做到在不移动示波器的前提下，随意移动探头头部，使之可以方便的与测试点接触。

最后的探头补偿设备，主要是为了尽量消除探头电缆带来的负面影响，从一定程度上保持探头的测量准确性。

由探头的基本结构可知，探头是不可能被看为一个透明的设备，一定会有很多性能上的限制，比如探头电缆和补偿设备决定了探头的带宽，又比如探头中的器件尺寸也决定了探头的输入电压。

所以探头会有一些基本的参数。

在此归纳一下：1、衰减系数衰减系数，是所有探头都会有的一个参数，指的是探头使信号幅度下降的程度。

某些探头可能会有可选择的衰减系数。

典型的衰减系数有1×、10×和100×。

1×探头表示不会对信号进行衰减。

10×则表示信号会被衰减10倍再输入示波器。

1×、10×这些名称的由来，是因为之前的示波器没有自动识别探头衰减系数和自动调节的能力，所以需要通过1×、10×这些名称来提醒测试者记得要把测量出来的结果乘以相应的倍数。

2、带宽带宽也同样是一个探头必备的参数，指的是探头导致信号衰减-3dB情况下的频率点。

示波器及探头使用公司目前使用的示波器以数字示波器为主，分为两类，一类是福禄克（FLUKE）数字示波器，另一类是泰克（Tektronix ）,另外还有一台建伍（KENWO0D）模拟示波器。

示波器在生产和研发中都是非常重要的一种仪器，而且也是非常昂贵的一种仪器，所以正确使用示波器不仅能提高工作效率，也能减小对示波器的不合理损耗。

一、示波器基础知识♦什么叫示波器？示波器本质上是一种图形显示设备，它描绘电信号的图形曲线。

在大多数应用中，呈现的图形能够表明信号随时间的变化过程：垂直（Y）轴表示电压，水平（X）轴表示时间。

有时称亮度为Z轴。

这一简单的图形能够说明信号的许多特性，例如：信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分” 信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值（DC）和交流值（AC）信号的噪声值和噪声是否随时间变化。

♦波形测量频率和周期不断重复的信号具有频率特性。

频率的单位是赫兹（Hz）,表示一秒时间内信号重复的次数。

成为周期每秒。

重复信号也具有周期特性，即信号完成一个循环所需要的时间量。

周期和频率互为倒数关系，即1/ 周期等于频率，同理1/ 频率等于周期。

电压电压是电路两点间的电势能或信号强度。

有时把地线或零电压作为参考点。

如果测量的是波形从最高峰值到最低峰值的电压值，则称为电压的峰值- 峰值。

幅度幅度是指电路两点间电压量。

幅度通常指被测信号以地或零电压为参考时的最大电压。

其他有些示波器还提供了测量相位、占空比、延时、上升时间等的功能。

♦示波器的分类模拟示波器本质上，模拟示波器工作方式是直接测量信号电压，并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。

示波器屏幕通常是阴极射线管（CRT。

电子束投到荧幕的某处，屏幕后面总会有明亮的荧光物质。

当电子束水平扫过显示器时，信号的电压是电子束发生上下偏转，跟踪波形直接反映到屏幕上。

在屏幕同一位置电子束投射频度越大，显示得也越亮。

示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。

但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。

1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。

如果信号不稳定，可能会出现波形抖动、信号失真等问题。

一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。

解决方法是检查探头的接触情况并重新连接。

•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。

如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。

解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。

•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。

•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。

解决方法是更换探头为质量好的探头。

2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。

以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。

为了解决这个问题，可以使用示波器的内部功能进行探头校准。

•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。

这种情况最好将示波器送回厂家进行维修。

•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。

解决方法是：进行维护保养或尝试进行软件更新。

3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。

使用高质量的电源可以帮助解决这个问题。

•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。

一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。

•探头质量：探头的质量也会影响噪声的出现。

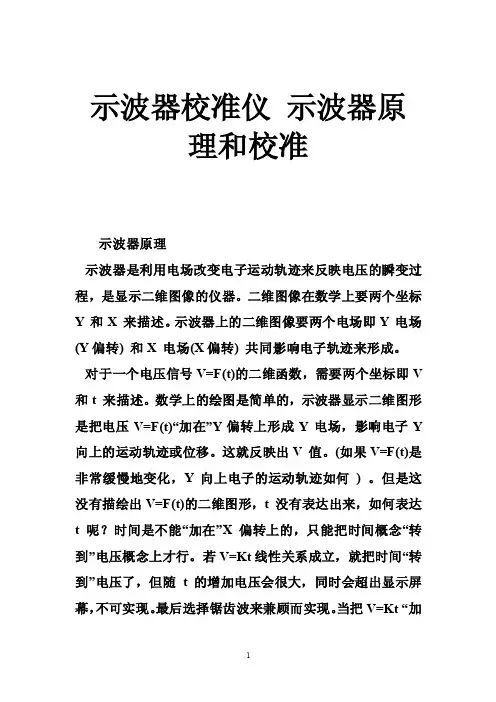

示波器校准仪示波器原理和校准示波器原理示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。

二维图像在数学上要两个坐标Y 和X 来描述。

示波器上的二维图像要两个电场即Y 电场(Y偏转) 和X 电场(X偏转) 共同影响电子轨迹来形成。

对于一个电压信号V=F(t)的二维函数，需要两个坐标即V 和t 来描述。

数学上的绘图是简单的，示波器显示二维图形是把电压V=F(t)“加在”Y偏转上形成Y 电场，影响电子Y 向上的运动轨迹或位移。

这就反映出V 值。

(如果V=F(t)是非常缓慢地变化，Y 向上电子的运动轨迹如何) 。

但是这没有描绘出V=F(t)的二维图形，t 没有表达出来，如何表达t 呢？时间是不能“加在”X偏转上的，只能把时间概念“转到”电压概念上才行。

若V=Kt线性关系成立，就把时间“转到”电压了，但随t 的增加电压会很大，同时会超出显示屏幕，不可实现。

最后选择锯齿波来兼顾而实现。

当把V=Kt “加在”X偏转上形成X 电场，与Y 电场共同影响电子轨迹(正交迭加) 来描述V=F(t)。

V=F(t)和V=Kt实际上是两个完全不相干电压信号，它们的时间t 也是不相干的，为了建立联系，示波器为此设置了辅助功能触发同步系统。

wWw.总之，围绕二维图形的建立，示波器面板设置了垂直Y 向调整功能，水平X 向(扫描) 调整功能，辅助功能触发同步系统三大区域。

按三大功能区域熟悉各按钮功能，就显得简单易懂易记。

1 示波器的结构示波器它由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统组成。

2 示波器显示波形的原理X 偏转板的作用是使光点水平运行，而Y 偏转板的作用是使光点垂直运动。

因此在X 偏转板上不加电压，而只有一个正弦信号加到Y 偏转板上时，在屏幕上我们只能看到一条竖直的亮线，当信号的频率足够小时，我们就能清晰地看到光点的运动过程——正弦振动。

当X 偏转板上的扫描信号完成m 个周期时，Y 偏转板上的正弦信号也刚好完成n 个周期，那么接下去屏幕上的光点就会重复以前的轨迹运动，我们就能看到稳定的图形。

示波器探头补偿原理示波器输入电阻示波器探头无法将电路信号送入示波器，咋一想，似乎直接连起来就能用了吧。

但是我们使用万用表测量示波器探头两端的电阻，居然有将近9M欧姆这么多，如下图所示:万用表测量探头X10档两端电阻而我们来看示波器，细心的朋友们会发现在示波器的BNC输入接口旁边一般都标记有1MΩ的对地输入电阻参数。

很多人可能不理解这个是代表了什么。

STO1104C示波器BNC输入接口其实，在使用示波器探头测量电路的时候，由于不希望示波器探头的接入而改变被测电路本身的工作状态，因此示波器探头一定是高阻的，即输入阻抗比较大（兆欧级别）。

而示波器是有一定的电压输入范围的，但是不同的测量场合又会有不同的电压，所以示波器探头会有不同的衰减比（1X，10X，100X……）。

那么最简单的信号衰减实现就是电阻分压，如下图所示：图中，R1为示波器探头上的电阻，R in为示波器的输入电阻。

一般R in = 1MΩ，100X下为R1 = 99 MΩ，10X下R1 = 9MΩ，而1X下理论上应该为0Ω，但实际上R1约为几百欧，一般在300欧以内万用表测量探头X1档两端电阻示波器输入电容那么按照上面介绍的电阻分压电路是不是示波器就能用了呢？不是的。

大家都知道，实际中，任何电路都不是理想电路，或多或少都有寄生参数。

示波器与示波器探头的接口也不例外。

由于示波器接口需要同时将信号与GND连接到示波器探头上（如下图所示，一般外圈的金属是GND，可以起到与外部屏蔽的作用，内部的金属为输入信号），因此，输入的信号和GND之间就形成了电容。

无论怎样改进示波器接口的设计，都无法消除示波器的输入电容的寄生参数。

一般示波器的输入电容典型值为15pF，14pF，12pF的都有，图中所示为14pF。

有R又有C，这不就是RC低通滤波器吗？我们算下这个RC电路的截止频率。

考虑10X的档位，R1 = 9MΩ，R in = 1MΩ，C in = 14pF ，截止频率为这样一来，凡是高于12.64kHz的信号都被衰减到不能看了。

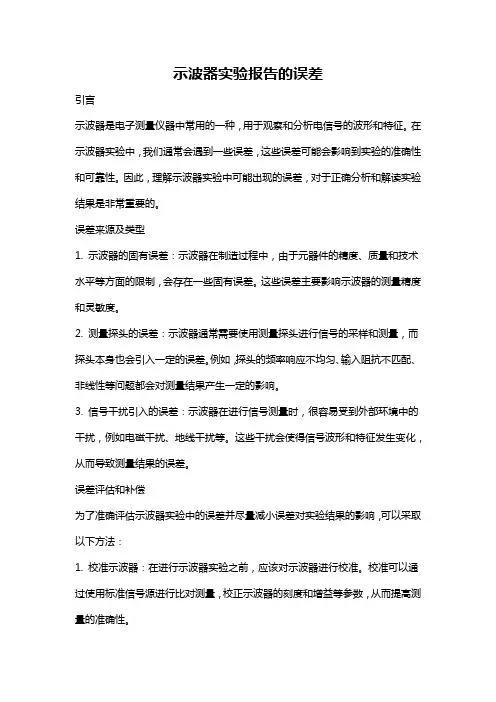

示波器实验报告的误差引言示波器是电子测量仪器中常用的一种，用于观察和分析电信号的波形和特征。

在示波器实验中，我们通常会遇到一些误差，这些误差可能会影响到实验的准确性和可靠性。

因此，理解示波器实验中可能出现的误差，对于正确分析和解读实验结果是非常重要的。

误差来源及类型1. 示波器的固有误差：示波器在制造过程中，由于元器件的精度、质量和技术水平等方面的限制，会存在一些固有误差。

这些误差主要影响示波器的测量精度和灵敏度。

2. 测量探头的误差：示波器通常需要使用测量探头进行信号的采样和测量，而探头本身也会引入一定的误差。

例如，探头的频率响应不均匀、输入阻抗不匹配、非线性等问题都会对测量结果产生一定的影响。

3. 信号干扰引入的误差：示波器在进行信号测量时，很容易受到外部环境中的干扰，例如电磁干扰、地线干扰等。

这些干扰会使得信号波形和特征发生变化，从而导致测量结果的误差。

误差评估和补偿为了准确评估示波器实验中的误差并尽量减小误差对实验结果的影响，可以采取以下方法：1. 校准示波器：在进行示波器实验之前，应该对示波器进行校准。

校准可以通过使用标准信号源进行比对测量，校正示波器的刻度和增益等参数，从而提高测量的准确性。

2. 选择合适的探头：探头是示波器实验中重要的组成部分，选择合适的探头对于准确测量非常重要。

应根据测量的信号频率和振幅范围选择合适的探头，并注意探头的频率响应和阻抗特性，以降低测量误差。

3. 防止信号干扰：尽可能减少示波器实验中的信号干扰是有效减小误差的措施之一。

可以通过合理布置电路连接、增强地线的接触和屏蔽等方式来降低外部干扰对信号测量的影响。

4. 多次测量取平均：由于示波器实验中的误差可能具有一定的随机性，进行多次测量并取平均值可以减小误差对实验结果的影响。

通过多次测量平均可以提高实验的可靠性和准确性。

误差分析实例以利用示波器测量电阻值为例进行误差分析。

假设要测量某电阻R的阻值，并将电阻与示波器连接。

示波器差分探头的校准方法The Calibration Technique of Oscilloscope Differential Probe刘红煜(中国电子科技集团公司第二十研究所计量站,陕西西安710068)摘　要:随着测量信号速率的提高,差分信号变得越来越普遍,为了确保测量结果的准确性和可靠性,本文提出了对示波器差分探头的校准方法。

关键词:差分探头;校准;方法 为了抑制信号中的共模噪声,示波器差分探头被广泛的使用,但是示波器差分探头是否准确对测量结果有很大的影响,为了确保测量结果的准确性和可靠性,需要对示波器差分探头计量校准。

国家对示波器计量检定/校准有相应的检定规程和校准方法,但对示波器差分探头计量校准却没有规定,因此本文提出了示波器差分探头计量校准方法,供同行参考。

1　示波器差分探头计量校准的主要项目有(1)共模抑制比;(2)直流衰减系数;(3)差分信号范围;(4)频带宽度;(5)上升时间;(6)输入阻抗(包括电阻和电容)。

2　校准项目和校准方法211　共模抑制比校准方法21111　共模抑制比(CMRR )的定义:在差分信号测量中,为了说明差分放大电路抑制共模信号的能力。

共模抑制比是反映差分探头性能的一个关键参数,被定义为:CM R R =A d /A c(1)或以dB 表示:CM R R =20lg A d /A c(2)其中:A d —差模信号电压增益; A c —共模信号电压增益。

一般差分探头的接线端有3个,第一个是标有“+”端,第二个是标有“-”端,第三个是“地”端,如图1所示:图1　差分探头的接线端差模信号电压放大倍数A d 越大,共模信号电压放大倍数A c 越小,则CMRR 越大。

此时差分放大电路抑制共模信号的能力越强,放大器的性能越好。

当差分放大电路完全对称时,共模信号电压放大倍数A c =0,则共模抑制比CMRR →∞,这是理想情况,实际上电路完全对称是不存在的,共模抑制比也不可能趋于无穷大。

教你如何使用示波器的探头（校准、夹子和接线）
最简单的探头是连接被测电路与电子示波器输入端的一根导线，复杂的探头由阻容元件和有源器件组成。

简单的探头没有采取屏蔽措施很容易受到外界电磁场的干扰，而且本身等效电容较大，造成被测电路的负载增加，使被测信号失真。

1. 探头一般是以两条一个包装，因为现在的示波器都是双通道以上的，为了区分两个通道同时测量时探头，在每根探头上都做好了区分标色，比如色环。

2. 拿到探头，先要校准，什么样的探头需要标准呢？除无衰减的探头（1:1）外，都需要校准。

校准是探头首次与一台示波器使用时必需要校准，换不同的台示波器测量时，都要校准。

3. 校准后的探头可进入测量，测量时，请注意，在不知道被测电路电压情况下，尽可能的选择探头衰减档位，这样预防高电压损坏示波器。

4. 在测试晶振等高阻抗电路时，也就是说电路对测量负载有影响时，要选择探头衰减档位测量，因为衰减档位的阻抗很高，一般10:1的探头是10M，100:1的探头是100M。

5. 测试电路时，要确保探头的接地线接地可靠，特别是高压探头没高压时更要注意，接地线的接地位置也会影响测量精度。

6. 探头内部有电子元件，所以也有耐压参数，不可以超出耐压值，否则不但会损坏探头，还可能会直接损坏示波器。

7. 探头的带宽，高频率的探头能兼容低频率的，但低频率不能测试的高频率，在选择探头时，尽量选择大于示波器的带宽，
8. 探头测试尽量选择衰减档，衰减档有电路补偿，保证测量的波形失真小，还原度高。

9. 探头前端有一个测试钩，有人为了方便，把测试钩直接钩位电路测量，这样会影响测试精度，特别在电压低及频率高的情况下影响更大，因为测试钩那段没有屏蔽，干扰很大。

示波器电压探头原理示波器是一种用于测量电信号波形的仪器，而电压探头是示波器的重要组成部分。

电压探头的作用是将被测电路的电压转换为示波器可以测量的电压信号，并保持信号的准确性和稳定性。

本文将介绍示波器电压探头的原理及其工作方式。

一、电压探头的基本原理电压探头的基本原理是利用高阻抗输入电路来测量电路中的电压信号。

通常情况下，电压探头由一个内部电阻和一个电容组成。

电阻用于限制电流的流动，电容则用于对电压进行滤波。

当电压探头连接到被测电路上时，内部电阻和电容将与被测电路并联。

由于电压探头的输入阻抗很高，可以忽略不计，因此它不会对被测电路造成影响。

同时，电容的作用是对电压信号进行滤波，以提供稳定的测量结果。

二、电压探头的工作方式电压探头的工作方式可以分为两个步骤：信号传递和信号调节。

1. 信号传递在信号传递过程中，电压探头将被测电路的电压信号传递给示波器。

当电压探头连接到被测电路上时，探头的输入端将接收到电压信号。

由于电压探头的高阻抗输入电路，这个过程基本上是无损的，不会对被测电路造成影响。

2. 信号调节在信号传递到示波器之前，电压探头会对信号进行调节以适应示波器的测量范围。

这通常涉及到放大和衰减两个过程。

放大是指将被测电路的电压信号放大到示波器可以测量的范围内。

放大过程通常由探头内部的放大器完成。

放大器可以将电压信号放大几十倍或几百倍，以便更好地显示在示波器屏幕上。

衰减是指将被测电路的电压信号降低到示波器可以接受的范围内。

衰减过程通常由探头内部的电阻网络完成。

电阻网络可以根据示波器的测量范围选择不同的衰减系数，以保证测量的准确性和稳定性。

三、电压探头的使用注意事项在使用电压探头时，需要注意以下几点：1. 阻抗匹配：要确保电压探头的输入阻抗与示波器的输入阻抗匹配，以保证测量的准确性。

一般情况下，示波器的输入阻抗是固定的，而电压探头的输入阻抗可以通过选择不同的探头进行调整。

2. 频率响应：电压探头的频率响应是指在不同频率下的响应能力。

示波器的使用注意事项示波器是一种用来观察电信号波形的仪器，常用于电子、通信、计算机等领域。

正确使用示波器可以提高工作效率，保证测量结果的准确性。

下面是示波器使用的一些注意事项：1. 注意安全：使用示波器时，要注意电流、电压等的分级，选择正确的电压档位，并确保接线正确，以避免对人员和设备产生安全风险。

2. 选择合适的带宽：示波器的带宽决定了能够观测到的信号频率范围，选择合适的带宽可以避免信号失真和频率截断的情况。

3. 设置合适的触发模式和触发电平：示波器的触发模式有边沿触发、脉冲触发、视频触发等，根据测量需求选择合适的触发模式。

同时，根据信号波形的特点，设置合适的触发电平，确保波形稳定显示。

4. 注意地线的连接：示波器的地线应正确连接到测量对象的地点，以保证准确的测量结果。

5. 校准示波器：在使用示波器之前，应该对示波器进行校准，保证测量结果的准确性。

定期进行校准，以确保示波器的测量精度。

6. 选择合适的探头：示波器通常需要使用探头进行测量，选择合适的探头对于保证测量的准确性至关重要。

不同类型的探头适用于不同类型的测量信号，如电压、电流、差分信号等。

7. 了解示波器功能：示波器具有多种功能，如自动测量、数据存储、频谱分析等，熟悉并灵活运用这些功能，可以提高工作效率。

8. 注意信号接口的阻抗匹配：示波器的输入阻抗要和被测电路的输出阻抗相匹配，以避免因阻抗失配导致的测量误差。

9. 预防静电干扰：示波器是非常敏感的仪器，在处理示波器和测量对象时，要注意防止静电干扰，避免对示波器和测量对象造成损坏或误差。

10. 妥善保存数据和波形：在测量过程中产生的数据和波形，应妥善保存，以备后续分析和比对。
