轨检车波形图培训教程

三、重点区段情况（以轨检车最差10KM或最差单元进行分析）一、黄联关线路工区1、K591（20分）：高低（I级超限6处）、轨距（I级超限1处）、三角坑（I级超限2处）、垂加（I级超限3处）、轨距变化率（I 级超限6处、Ⅱ级超限1处）；2、K599（27分）：高低（I级超限6处）、轨距（I级超限1处）、水加（I级超限1处）、垂加（I级超限7处）、轨距变化率（I 级超限3处、Ⅱ级超限2处）；3、K600（33分）：高低（I级超限5处）、轨距（I级超限6处、Ⅱ级超限3处）、三角坑（I级超限3处）、垂加（I级超限5处）、水加（I级超限4处）、轨距变化率（I级超限1处）、横加变化率（I级超限4处）。

4、K601（28分）：高低（I级超限2处）、垂加（I级超限4处）、水加（I级超限1处）、横加变化率（I级超限14处）。

二、德昌线路工区1、K604(29分) ：高低（I级超限10处）、水平（I级超限1处）、垂加（I级超限12处、Ⅱ级超限1处）、水加（I级超限1处）。

2、K607(22分) ：高低（I级超限2处）、轨距（I级超限1处）、三角坑（I级超限1处）、垂加（I级超限1处）、曲率变化率（I 级超限2处）、轨距变化率（I级超限1处、Ⅱ级超限2处）。

3、K624(23分) ：高低（I级超限6处）、垂加（I级超限2处）、水加（I级超限2处）、横加变化率（I级超限13处）。

三、蒲坝工区K638(19分）:高低（I级超限3处）、轨距（I级超限4处）、垂加（I级超限5处）、轨距变化率（I级超限2处、Ⅱ级超限2处）2、K645(25分)：主要超限项目为高低（I级超限19处）、轨距（I级超限2处）、水平（I级超限1处）、三角坑（Ⅱ级超限1处）、垂加（I级超限1处）。

3、K647(16分)：主要超限项目为高低（I级超限3处）、轨距（I级超限1处）、垂加（I级超限1处、Ⅱ级超限2处）、曲率变化率（I级超限3处）。

请各工区结合日常检查，对轨检车成绩最差10km进行认真分析，对症下药，及时处理轨检车Ⅱ级分，对波形图显示超限处所进行检查处理。

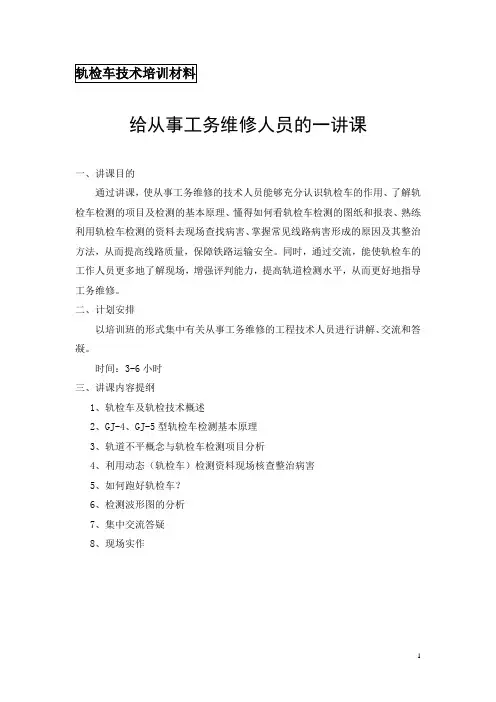

给从事工务维修人员的一讲课一、讲课目的通过讲课，使从事工务维修的技术人员能够充分认识轨检车的作用、了解轨检车检测的项目及检测的基本原理、懂得如何看轨检车检测的图纸和报表、熟练利用轨检车检测的资料去现场查找病害、掌握常见线路病害形成的原因及其整治方法，从而提高线路质量，保障铁路运输安全。

同时，通过交流，能使轨检车的工作人员更多地了解现场，增强评判能力，提高轨道检测水平，从而更好地指导工务维修。

二、计划安排以培训班的形式集中有关从事工务维修的工程技术人员进行讲解、交流和答凝。

时间：3-6小时三、讲课内容提纲1、轨检车及轨检技术概述2、GJ-4、GJ-5型轨检车检测基本原理3、轨道不平概念与轨检车检测项目分析4、利用动态（轨检车）检测资料现场核查整治病害5、如何跑好轨检车？6、检测波形图的分析7、集中交流答疑8、现场实作第一章轨检车及轨检技术概述一、我国轨检车与轨检技术的发展线路作为铁路基础设施中的重要环节，随着轨检车的检测监控，其质量得到了大大提高，保障了列车的运营安全和旅客乘车的舒适度，轨检车的成功应用已成为以科技保安全的典范。

轨检车的发展经历了几代人的努力，才发展到今天这个水平。

1型轨检车：我国铁路从20世纪50年代起就采用1型轨检车，每季度检查一次正线线路，该轨检车的特点是采用弦测法，机械传动，可以将轨距、水平、三角坑、摇晃( 用单摆测量)项目的幅值绘在图纸上，人工判读超限并计算扣分。

2型轨检车：60 年代后期研制的2型轨检车仍采用弦测法，但改为电传动，检测项目比1型车增加了长波高低和短波高低，超限判读和扣分计算方式与1型车相同。

GJ-3型轨检车：80 年代初期研制成功的GJ-3型轨检车是我国轨检车技术的一次大飞越，其特点是将先进的传感器技术、计算机技术和惯性基准原理应用到轨检车上，可以检测高低、水平、三角坑、车体垂直和水平振动加速度，轨距、轨向则无法检测，传感器信号经过相关处理，直接以电压大小作为不平顺超限判据，计算机采集后，计算超限等级和数量，并计算扣分，以扣分的多少来衡量线路的好坏。
