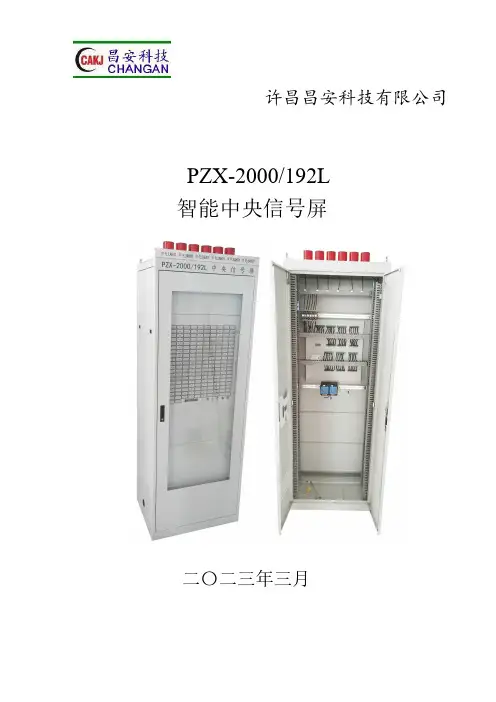

许昌昌安科技有限公司PZX-2000/192L智能中央信号屏二〇二三年三月目录1,合格证明书2,调试大纲3,PZX-2000/192L信号屏原理接线图4,CAKJ-XHB-192L中央信号报警装置资料特别提示:使用本产品前请详细阅读信号报警装置资料合格证明书产品型号:PZX-2000/192L产品名称:中央信号屏信号容量:192路无源干接点信号报警装置电源:AC/DC220V报警器驱动及照明电源:AC220V检验日期:2023年03月31日检验员:01检验依据:《国网Q/GDW430-2010智能变电站智能控制柜技术规范》,《信号报警及连锁系统设计规范HG/T 20511-2014》,产品说明书。
检验结果:合格制造商:许昌昌安科技有限公司2023/03/31PZX-2000/192L中央信号屏出厂检验报告一,成套性及外观检验:◆成套性检验:中央信号屏含屏体,192L路信号装置、电铃电笛、6个转换继电器、屏顶6个失电报警器、UK5N 接线端子、电源开关2P,6A,柜内照明等组件。
随屏文件1套(包含屏内电气接线图、信号装置说明书、调试大纲、合格证明书)。
◆外观检验:屏体尺寸:高*宽*深2260mm*800mm*600mm;屏体颜色:RAL7035屏体要求:前玻璃门、后开门,表面光洁、无污损、无刮蹭、无变形等现象。
结果:合格二,系统接线检验根据屏体电气系统接线图检验,◆系统电源:AC/DC220V◆报警器驱动及照明电源:AC220V◆信号线及各类功能线接线正确,接地线连接牢固结果:合格三,基本功能检验1,开机自检装置接通电源并打开背面电源开关,装置面板的数字设置窗口数字顺序显示【0.0.0.0.0】【1.1.1.1.1】…【7.7.7.7.7】【8.8.8.8.8】光字牌全亮【9.9.9.9.9】光字牌全亮至滚动显示【C192L】(作为电源指示)光字牌灭,完成开机自检。
结果:合格2,试验(试灯)功能检验按下试验按钮后松开,所有光字牌闪光,装置自带蜂鸣器发声,扩大音响输出(事故和预告)接点闭合。
PZZ交流智能站用电源屏概述PZZ交流智能站用电源屏是我公司按照无人值守变电站的要求,自主研发生产的新型双电源切换供电系统。
采用先进的计算机技术、微电子技术以及电力电子技术,集双路、多路电源切换、配电、防雷、及微机监控于一体。
本智能柜符合国家标准 GB7251.1-1997《低压成套开关设备和控制设备》、GB1497-1985《低压电器基本标准》、GB998-1982《低压电器基本试验方法》以及有关电力行业标准。
并已通过国家CQC认证中心“3C”认证及有关试验。
本系统采用 ATS(Automatic Transfer Switch)自动转换开关、智能监测和PLC控制技术,从根本上保证了电源的安全可靠供电,可方便实现多电量监测以及远程监控,适用于35KV、110KV、220KV、500KV 变电站、发电厂、铁路、电信、医院等需要可靠供电和无人值班的电源系统。
功能特点- 采用ATS自动转换开关,智能机械和电气双闭锁,彻底保证了电源可靠供电。
- 智能化监测模块,可监测系统所有电气参数和输入开关状态、馈线开关状态。
- 负荷出线模块化,标准化,装设安全档板,防触电。
- 六种工作模式,可供用户灵活选择,能满足用户不同的运行需求。
- 轻触按键、中文界面,简明易用。
- RS485通讯接口,可直接接入变电站综合自动化系统,并具有事件记录功能。
主要技术参数额定工作电压:AC400/AC660额定频率:50HZ主开关额定电流:100A-1600A主开关额定短时耐受电流: 2.5KA-30KA工频耐压: 2500V AC/min主开关额定峰值耐受电流:12KA-63KA机械寿命/电气寿命:10000-25000/15000次电量测量精度:0.5级。
