交流输入Ⅱ路 开关QF2
Ⅱ路直供开 关QF6
内Ⅱ路母线输入工 作开关QF24
内Ⅱ路母线输入 直供开关QF23
电源屏操作与使用
系统直供选择开关原理图 Ⅰ路直供 开关QF5
Ⅱ路直供 开关QF6
Ⅰ路输入 开关QF1
Ⅱ路输入 开关QF2
内Ⅰ路母线输入工 作开关QF3
内Ⅰ路母线输入直 供开关QF4
内Ⅰ路母线
电源屏系统输入控制原理
电源屏系统原理框图
单Y型切换
双外切换系统工作状态
1、Ⅰ路电正常时候(Ⅱ路电异常) KM1,3吸合,KM2,4释放,电源 屏由Ⅰ 路电供电。
2、 Ⅱ路电正常时候(Ⅰ路电异常) ,KM2,4吸合,KM1,3释放, 电源屏由Ⅱ路电供电。
3、Ⅰ,Ⅱ路都正常时候,通过控制板优先级别拨码选择。由以下供 电方式: KM1,3吸合,KM2,4释放,电源屏由Ⅰ路电供电。 KM2,4吸合,KM1,3释放,电源屏由Ⅱ路电供电。 KM1,4吸合,KM2,3释放,电源屏由Ⅰ、Ⅱ路电同时供电。 KM2,3吸合,KM1,4释放,电源屏由Ⅰ、Ⅱ路电同时供电。
电源屏系统单板
24V辅助电源 组件
电流采样板 配电监控板
电源屏1后视图
电源屏系统单板
24V辅助电源组件: 主要能:为监控系统提供24VDC工作电源,可提供三路
电源屏系统单板
配电监控板: 主要功能:对空开检测板、空开告警节点、C级和D级防 雷告警节点等提供的开关量,系统输入的电压电流等模
拟量进行处理,将信号送给监控单元
电源屏系统单板
电流采样板: 主要功能:实现对输入电源
的电流采样
目录

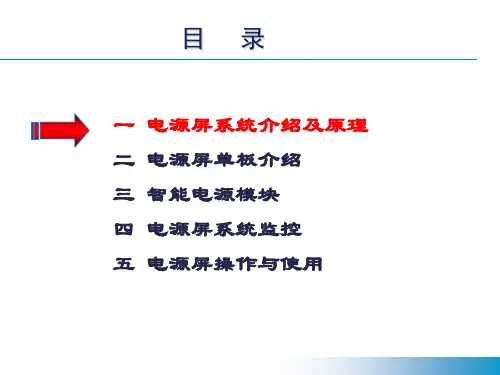

一 电源屏系统介绍及原理 二 电源屏单板介绍 三 智能电源模块 四 电源屏系统监控 五 电源屏操作与使用
