51单片机实例(含详细代码说明)

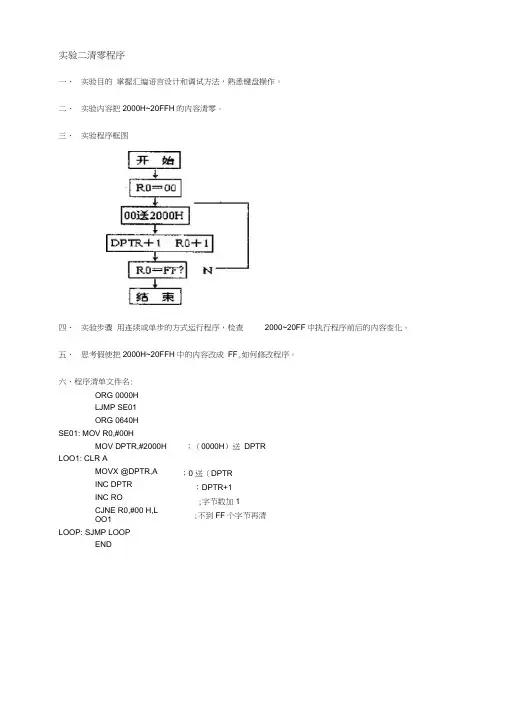

一、 实验目的 掌握汇编语言设计和调试方法，熟悉键盘操作。

二、 实验内容把2000H~20FFH 的内容清零。

三、 实验程序框图四、 实验步骤 用连续或单步的方式运行程序，检查 2000~20FF 中执行程序前后的内容变化。

五、 思考假使把2000H~20FFH 中的内容改成 FF ,如何修改程序。

六、程序清单文件名:ORG 0000H LJMP SE01 ORG 0640HSE01: MOV R0,#00HMOV DPTR,#2000HLOO1: CLR AMOVX @DPTR,A INC DPTR INC ROCJNE R0,#00 H,L OO1LOOP: SJMP LOOPEND；（0000H ）送 DPTR；0 送（DPTR；DPTR+1 ;字节数加1 ;不到FF 个字节再清一、实验目的掌握汇编语言设计和调试方法二、实验内容把2000H的内容拆开，高位送2001H低位，低位送2002H低位，2001H、2002H高位清零，一般本程序用于把数据送显示缓冲区时用。

三、实验程序框图四、实验步骤用连续或单步方式运行程序，检查2000H~2002 H中内容变化情况。

五、思考如何用断点方式调试本程序六、程序清单文件名：ORG 0000HLJMP SE02ORG 0660HSE02: MOV DPTR,#2000HMOVX A,@DPTRMOV B,A SWAP A ANL A,#0FH INC DPTR ;(2000) T A^ B ；交换;屏蔽高位MOVX @DPTR,AINC DPTR MOV A,B ANL A,#0FH MOVX@DPTR,A LOOP: JMP LOOPEND；送2001H；（2000）内容屏蔽高位；送2002H四、实验步骤在R2、R3中输入源首址（例如OOOOH）, R4 R5中输入的目的地址（例如2000H），R6R7中输入字节数（例如仆FFH,运行程序，检查0000H~1FFFH中内容是否和2000H~3FFFH中内容完全一致。

51单片机C语言实例（350例）Proteus仿真和代码都有51单片机C语言实例（400例）所有实例程序均经测试过，适合新手学习。

1-IO输出-点亮1个LED灯方法1 10-LED循环左移100-24c02记忆开机次数101-24c02存储上次使用中状态102-DS1302 时钟原理103-DS1302可调时钟104-DS1302时钟串口自动更新时间105-1602液晶显示DS1302时钟106-字库ST7920 12864液晶基础显示107-按键 12864显示108-PCF8591 1路AD数码管显示109-PCF8591 4路AD数码管显示11-LED循环右移110-PCF8591 DA输出模拟111-PCF8591 输出锯齿波112-PCF8591 1602液晶显示113-串口通讯114-串口通讯中断应用115-RS485基本通讯原理116-红外接收原理117-红外解码数码管显示118-红外解码1602液晶显示119-红外发射原理12-查表显示LED灯120-红外收发测试121-双红外发射避障原理测试122-1个18B20 温度传感器数码管显示123-1个18b20温度传感器1602液晶显示124-多个18b20温度传感器1602液晶显示125-超温报警测试126-温度可调上下限1602126-温度可调上下限1602显示127-PS2键盘输入1602液晶显示128-双色点阵1种颜色显示测试129-双色点阵2种颜色显示测试13-双灯左移右移闪烁130-双色点阵显示特定图形131-双色点阵交替图形显示132-双色点阵双色交替动态显示133-热敏电阻测试数码管显示134-光敏电阻测试数码管显示135-自动调光测试136-串转并数字芯片测试137-非门数字芯片测试138-电子琴139-实用99分钟倒计时器14-花样灯140-外部频率测试141-定时做普通时钟可调142-1602液晶显示的密码锁143-实用密码锁144-1602液晶显示的计算器145-秒表146-串口测温电脑显示147-交通灯测试148-点阵模拟电梯上行下行149-点阵流动广告模拟15-PWM调光150-综合测试程序151-12位AD_DS1621与12864液晶152-闪烁灯一153-闪烁灯二154-流水灯A155-51单片机12864大液晶屏proteus仿真156-流水灯B157-数码管显示158-12864LCD显示计算器键盘按键实验159-数码管显示（锁存器）16-共阳数码管静态显示160-数码管动态显示161-数码管滚动显示162-数码管字符显示163-独立按键164-矩阵键盘165-矩阵键盘(LCD)166-用DS1302与12864LCD设计的可调式中文电子日历167-定时器的使用(方式1)168-12864LCD图形滚动演示169-用PG12864LCD设计的指针式电子钟17-1个共阳数码管显示变化数字170-定时器的使用(方式2)171-外部中断的使用172-定时器和外部中断173-开关控制12864LCD串行模式显示174-点阵显示175-液晶1602显示176-12864带字库测试程序177-串行12864显示178-遥控键值解码-12864LCD显示179-液晶12864并行18-单个数码管模拟水流180-液晶12864并行2181-串口发送试验182-串口接收试验183-串口接收（1602）184-蜂鸣器发声185-直流电机调速186-蜂鸣器间断发声187-lcd-12864应用188-继电器控制189-直流电机调速19-按键控制单个数码管显示190-步进电机191-存储AT24C02192-PCF8591T AD实验193-PCF8591T芯片DA实验194-温度采集DS18B20195-EEPROM_24C02196-12864LCD显示24C08保存的开机画面197-红外解码198-12864LCD显示EPROM2764保存的开机画面199-时钟DS1302(LCD)2-IO输出-点亮1个LED灯方法220-单个数码管指示逻辑电平200-宏晶看门狗201-SD卡202-秒表203-普通定时器时钟204-彩屏控制205-彩屏图片显示206-12864+DS1302时钟+18B20温度计207-12864测试程序208-12864串行驱动演示209-12864生产厂程序21-8位数码管显示其中之一210-12864中文显示测试211-LCD12864212-12864M液晶显示(有字库)程序（汇编）213-超声波测距LCD12864显示214-红外遥控键值解码12864液晶显示（汇编语言）215-用DS1302与12864LCD设计的可调式中文电子日历216-中文12864217-中文12864LCD显示红外遥控解码实验218-IO端口输出219-IO端口输入22-8位数码管静态显示其中之二220-流水灯221-数码管显示223-独立按键224-独立按键去抖动225-定时器0226-定时器1227-定时器2228-外部中断0电平触发229-外部中断0边沿触发23-8位数码管动态扫描显示230-外部中断1231-矩阵键盘232-液晶LCM1602233-LCD1602动态显示234-EEPROM24c02235-开机次数记忆236-红外解码LCD1602液晶显示237-红外解码数码管显示238-喇叭239-液晶背光控制24-8位数码管动态扫描原理演示240-与电脑串口通信241-步进电机242-字库LCD12864液晶测试243-液晶数码综合显示244-99秒计时245-99倒计时246-抢答器247-PWM调光248-LED点阵249-直流电机调速250-按键计数器251-秒表252-数码管移动253-花样灯254-红绿灯255-音乐播放256-红外收发演示257-普通定时器时钟258-继电器控制259-ps2键盘LCD1602液晶显示26-9累加260-RTC实时时钟DS1302液晶显示261-单线温度传感器18b20262-串口测温263-带停机步进电机正反转264-步进电机正反转265-AD_DA_PCF8591266-液晶AD_DA_PCF8591267-秒手动记数268-功能感受269-流水登27-99累加270-点亮一个二极管271-用单片机控制一个灯闪烁272-将P1口状态送入P0、P2、P3273-P3口流水灯274-通过对P3口地址的操作流水点亮8位LED 275-用不同数据类型控制灯闪烁时间276-用P0口、P1 口分别显示加法和减法运算结果277-用P0、P1口显示乘法运算结果278-用P1、P0口显示除法运算结果279-用自增运算控制P0口8位LED流水花样28-999累加280-用P0口显示逻辑与运算结果281-用P0口显示条件运算结果282-用P0口显示按位异或运算结果283-用P0显示左移运算结果284-万能逻辑电路实验285-用右移运算流水点亮P1口8位LED286-用if语句控制P0口8位LED的流水方向287-用swtich语句的控制P0口8位LED的点亮状态288-用for语句控制蜂鸣器鸣笛次数289-包含单片机寄存器的头文件29-9999累加290-用do-while语句控制P0口8位LED流水点亮291-用字符型数组控制P0口8位LED流水点亮292-用P0口显示字符串常量293-用P0 口显示指针运算结果294-用指针数组控制P0口8位LED流水点亮295-用数组的指针控制P0 口8 位LED流水点亮296-用P0 、P1口显示整型函数返回值297-用有参函数控制P0口8位LED流水速度298-用数组作函数参数控制流水花样299-用数组作函数参数控制流水花样3-IO输出-点亮多个LED灯方法130-9累减300-用函数型指针控制P1口灯花样301-用指针数组作为函数的参数显示多个字符串302-字符函数ctype.h应用举例303-内部函数intrins.h应用举例304-标准函数stdlib.h应用举例305-字符串函数string.h应用举例306-宏定义应用举例307-文件包应用举例308-条件编译应用举例309-用定时器T0查询方式P2口8位控制LED闪烁31-99累减310-用定时器T1查询方式控制单片机发出1KHz音频311-将计数器T0计数的结果送P1口8位LED显示311-用定时器T0的中断控制1位LED闪烁312-用定时器T0的中断实现长时间定时313-用定时器T1中断控制两个LED以不同周期闪烁314-用计数器T1的中断控制蜂鸣器发出1KHz音频315-用定时器T0的中断实现渴望主题曲的播放316-输出50个矩形脉冲317-输出正脉宽为250微秒的方波318-用定时器T0控制输出高低宽度不同的矩形波319-用外中断0的中断方式进行数据采集32-999累减320-输出负脉宽为200微秒的方波321-方式0控制流水灯循环点亮322-数据发送程序323-数据接收程序324-单片机向PC发送数据325-单片机接收PC发出的数据326-用LED数码显示数字5327-用LED数码显示器循环显示数字0~9328-用数码管慢速动态扫描显示数字1234329-用LED数码显示器伪静态显示数字123433-9999累减330-用数码管显示动态检测结果331-数码秒表设计332-数码时钟设计333-用LED数码管显示计数器T0的计数值334-静态显示数字“59”335-无软件消抖的独立式键盘输入实验336-软件消抖的独立式键盘输入实验337-CPU控制的独立式键盘扫描实验338-定时器中断控制的独立式键盘扫描实验339-独立式键盘控制的4级变速流水灯34-显示小数点340-独立式键盘的按键功能扩展：以一当四341-独立式键盘调时的数码时钟实验342-独立式键盘控制步进电机实验343-矩阵式键盘按键值的数码管显示实验344-矩阵式键盘按键音345-简易电子琴346-矩阵式键盘实现的电子密码锁347-用LCD显示字符'A'348-用LCD循环右移显示Welcome to China 349-将数据0x0f写入AT24C02再读出送P1口显示35-数码管消隐350-液晶时钟设计36-数码管递加递减带消隐37-数码管左移38-数码管右移38-数码管右移139-数码管右移24-IO输出-点亮多个LED灯方法240-数码管循环左移41-数码管循环右移41-数码管循环右移142-数码管循环右移243-数码管闪烁44-数码管局部闪烁45-定时器046-定时器147-定时器248-产生1mS方波49-产生200mS方波5-闪烁1个LED50-产生多路不同频率方波51-1个独立按键控制LED52-1个独立按键控制LED状态转换53-2按键加减操作53-2按键加减操作数码管显示54-多位数按键加减（闪烁）54-多位数按键加减（闪烁）数码管显示55-多位数按键加减（不闪烁）55-多位数按键加减（不闪烁）数码管显示56-定时器扫描数码管（不闪烁）57-按键长按短按效果58-抢答器59-独立按键依次输入数据6-不同频率闪烁1个LED灯60-按键从右至左输入61-8位端口检测8独立按键62-矩阵键盘行列扫描63-矩阵键盘反转扫描64-矩阵键盘中断扫描65-矩阵键盘密码锁66-矩阵键盘简易计算器67-外部中断0电平触发68-外部中断1电平触发69-外部中断0下降沿触发7-不同频率闪烁多个LED灯70-外部中断1下降沿触发71-T0外部计数输入72-T1外部计数输入73-看门狗溢出测试74-按键喂狗75-喇叭发声原理76-警车声音77-救护车声音78-喇叭滴答声79-报警发声8-8位LED左移80-消防车警报81-音乐播放82-步进电机转动原理83-步进电机正反转84-步进电机按键控制85-步进电机转速数码管显示86-双步进电机综合控制86-步进电机调速原理87-双步进电机综合控制87-步进电机综合控制87-步进电机调速原理88-直流电机按键控制89-直流电机调速控制9-8位LED右移90-继电器控制原理91-双继电器模拟洗衣机电机控制92-1602液晶静态显示93-1602液晶动态显示94-1602液晶滚动显示95-1602液晶移动显示96-1602液晶按键输入显示97-2402存储1个数据98-24c02存储多个数据99-24c02存储花样流水灯。

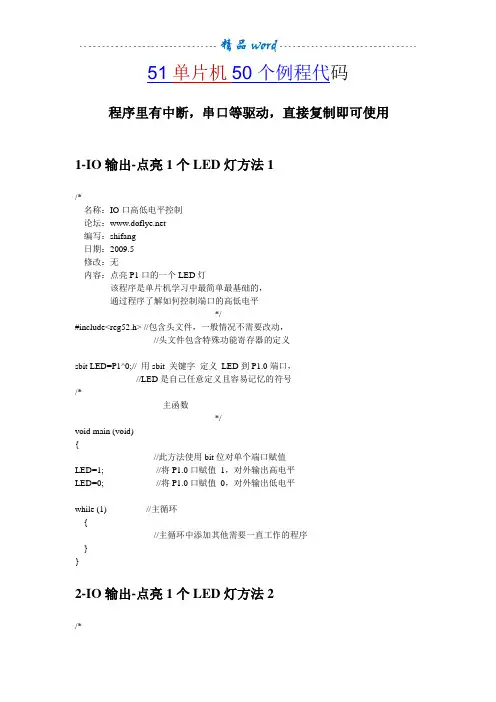

51单片机50个例程代码程序里有中断，串口等驱动，直接复制即可使用1-IO输出-点亮1个LED灯方法1/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：点亮P1口的一个LED灯该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义sbit LED=P1^0;// 用sbit 关键字定义LED到P1.0端口，//LED是自己任意定义且容易记忆的符号/*------------------------------------------------主函数------------------------------------------------*/void main (void){//此方法使用bit位对单个端口赋值LED=1; //将P1.0口赋值1，对外输出高电平LED=0; //将P1.0口赋值0，对外输出低电平while (1) //主循环{//主循环中添加其他需要一直工作的程序}}2-IO输出-点亮1个LED灯方法2/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：点亮P1口的一个LED灯该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义/*------------------------------------------------主函数------------------------------------------------*/void main (void){//此方法使用1个字节对单个端口赋值P1 = 0xFF; //P1口全部为高电平，对应的LED灯全灭掉，//ff换算成二进制是1111 1111P1 = 0xfe; //P1口的最低位点亮，可以更改数值是其他的灯点亮//0xfe是16进制，0x开头表示16进制数，//fe换算成二进制是1111 1110while (1) //主循环{//主循环中添加其他需要一直工作的程序}}3-IO输出-点亮多个LED灯方法1/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：点亮P1口的多个LED灯该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义sbit LED0=P1^0;// 用sbit 关键字定义LED到P1.0端口，sbit LED1=P1^1;//LED是自己任意定义且容易记忆的符号sbit LED2=P1^2;sbit LED3=P1^3;sbit LED4=P1^4;sbit LED5=P1^5;sbit LED6=P1^6;sbit LED7=P1^7;/*------------------------------------------------主函数------------------------------------------------*/void main (void){//此方法使用bit位对单个端口赋值LED0=0; //将P1.0口赋值0，对外输出低电平LED1=1;LED2=0;LED3=1;LED4=0;LED5=1;LED6=0;LED7=1;while (1) //主循环{//主循环中添加其他需要一直工作的程序}}4-IO输出-点亮多个LED灯方法2/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：点亮P1口的多个LED灯该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义/*------------------------------------------------主函数------------------------------------------------*/void main (void){//此方法使用bit位对单个端口赋值P1=0x55; //换成二进制是0101 0101while (1) //主循环{//主循环中添加其他需要一直工作的程序}}5-闪烁1个LED/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：点亮P1口的1个LED灯闪烁该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义sbit LED0=P1^0;// 用sbit 关键字定义LED到P1.0端口，//LED是自己任意定义且容易记忆的符号void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){//此方法使用bit位对单个端口赋值while (1) //主循环{LED0=0; //将P1.0口赋值0，对外输出低电平Delay(10000); //调用延时程序；更改延时数字可以更改延时长度；//用于改变闪烁频率LED0=1; //将P1.0口赋值1，对外输出高电平Delay(10000);//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}6-不同频率闪烁1个LED灯/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：点亮P1口的1个LED灯闪烁该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义sbit LED0=P1^0;// 用sbit 关键字定义LED到P1.0端口，//LED是自己任意定义且容易记忆的符号void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){//此方法使用bit位对单个端口赋值unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255while (1) //主循环{for(i=0;i<10;i++) //加入for循环，表明for循环大括号中的程序循环执行10次{LED0=0; //将P1.0口赋值0，对外输出低电平Delay(5000); //调用延时程序；更改延时数字可以更改延时长度；//用于改变闪烁频率LED0=1; //将P1.0口赋值1，对外输出高电平Delay(5000);}for(i=0;i<10;i++){LED0=0; //将P1.0口赋值0，对外输出低电平Delay(60000); //调用延时程序；更改延时数字可以更改延时长度；//用于改变闪烁频率LED0=1; //将P1.0口赋值1，对外输出高电平Delay(60000);}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}7-不同频率闪烁多个LED灯/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：点亮P1口的多个LED灯闪烁该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义sbit LED0=P1^0;// 用sbit 关键字定义LED到P1.0端口，LED是自己任意定义且容易记忆的符号sbit LED1=P1^1;sbit LED2=P1^2;sbit LED3=P1^3;sbit LED4=P1^4;sbit LED5=P1^5;sbit LED6=P1^6;sbit LED7=P1^7;void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){//此方法使用bit位对单个端口赋值unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255while (1) //主循环{for(i=0;i<10;i++) //加入for循环，表明for循环大括号中//的程序循环执行10次{LED0=0; //将P1.0口赋值0，对外输出低电平LED2=1;LED4=0;Delay(5000); //调用延时程序；更改延时数字可以更改延时长度；//用于改变闪烁频率LED0=1; //将P1.0口赋值1，对外输出高电平LED2=0;LED4=1;Delay(5000);}for(i=0;i<10;i++){LED0=0; //将P1.0口赋值0，对外输出低电平LED2=1;LED4=0;Delay(60000); //调用延时程序；更改延时数字可以更改延时长度；//用于改变闪烁频率LED0=1; //将P1.0口赋值1，对外输出高电平LED2=0;LED4=1;Delay(60000);}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}8-8位LED左移/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：左移，直至LED全部点亮，左移符号<<------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255Delay(50000);P1=0xfe; //赋初始值for(i=0;i<8;i++) //加入for循环，表明for循环大括号中的程序循环执行8次{Delay(50000);P1<<=1;}while (1) //主循环{//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}9-8位LED右移/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：右移，直至LED全部点亮，右移符号>>------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255Delay(50000);P1=0x7f; //赋初始值for(i=0;i<8;i++) //加入for循环，表明for循环大括号中的程序循环执行8次{Delay(50000);P1>>=1;}while (1) //主循环{//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}10-LED循环左移/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：循环左移，始终一个led点亮，并循环执行流水动作，左移符号<< 逻辑或符号|------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255Delay(50000);P1=0xfe; //赋初始值while (1) //主循环{for(i=0;i<8;i++) //加入for循环，表明for循环大括号中的程序循环执行8次{Delay(50000);P1<<=1;P1=P1|0x01; //左移后，最右端自动赋值0，所以需要该语句赋值1}P1=0xfe; //重新赋初始值//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}11-LED循环右移/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：循环右移，始终一个led点亮，并循环执行流水动作，右移符号>> 逻辑或符号|------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255Delay(50000);P1=0x7f; //赋初始值while (1) , //主循环{for(i=0;i<8;i++) //加入for循环，表明for循环大括号中的程序循环执行8次{Delay(50000);P1>>=1;P1=P1|0x80; //右移后，最左端自动赋值0，所以需要该语句赋值1}P1=0x7f; //重新赋初始值//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}12-查表显示LED灯/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：通过查表获得1个字节的值然后赋值给P1端口，ROM允许情况可以设置更多表格------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义/*------------------------------------------------查表表格------------------------------------------------*/unsigned char code table[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0x00,0x00,0x55,0x55,0xaa,0xaa};//rom允许情况可以无限添加/*------------------------------------------------函数声明------------------------------------------------*/void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255while (1) //主循环{for(i=0;i<16;i++) //加入for循环，表明for循环大括号中的程序循环//执行16次，表明表格中有16个元素{P1=table[i];Delay(30000);}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}13-双灯左移右移闪烁/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5修改：无内容：2个led灯先左移，然后右移，然后同时闪烁------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i//取值范围0~255unsigned char temp;//定义临时变量用于转换while (1) //主循环{temp=0xfc;P1=temp;for(i=0;i<7;i++) //加入for循环，表明for循环大括号//中的程序循环执行7次{Delay(50000); //调用延时程序；更改延时数字可//以更改延时长度；用于改变闪烁频率temp<<=1;temp=temp|0x01; //也可以直接把temp换成P1P1=temp; //之所以加入temp做中间变量，转换//完成后直接赋值到端口，防止直接//操作端口造成的短暂闪烁}temp=0x3f;P1=temp;for(i=0;i<7;i++) //加入for循环，表明for循环大括号//中的程序循环执行7次{Delay(50000); //调用延时程序；更改延时数字可以//更改延时长度；用于改变闪烁频率temp>>=1;temp|=0x80; //等效于temp=temp|0x80P1=temp;}for(i=0;i<3;i++) //加入for循环，表明for循环大括号//中的程序循环执行3次{P1=0xff;Delay(50000);P1=0x00;Delay(50000);} //主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}14-花样灯/*-----------------------------------------------名称：IO口高低电平控制论坛：编写：shifang日期：2009.5内容：花样灯一般有两种方法实现：1、程序循环执行2、查表法这里我们两种都使用一下------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义/*------------------------------------------------花样表格------------------------------------------------*/unsigned char code seg[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0x00,0x00,0x55,0x55,0xaa,0xaa};//rom允许情况可以无限添加void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/main(){unsigned char i; //定义一个无符号字符型//局部变量i 取值范围0~255while(1){P1=0xFE; //第1个LED亮for(i=0;i<8;i++){Delay(20000);P1 <<=1;}P1=0x7F; //第8个LED亮for(i=0;i<8;i++){Delay(20000);P1 >>=1;}P1=0xFE; //第1个LED亮for(i=0;i<8;i++)Delay(20000);P1 <<=1;P1 |=0x01;}P1=0x7F; //第8个LED亮for(i=0;i<8;i++){Delay(20000);P1 >>=1;P1 |=0x80;}//下面通过查表方法获得花样参数for(i=0;i<16;i++)//查表可以简单的显示各种花样实用性更强{Delay(20000);P1=seg[i];}}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}15-PWM调光/*-----------------------------------------------名称：PWM调光论坛：编写：shifang日期：2009.5修改：无内容：通过PWM（脉宽调制）调节LED的亮度#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义sbit LED0=P1^0;// 用sbit 关键字定义LED到P1.0端口，LED是自己任意定义且容易记忆的符号void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned int CYCLE=600,PWM_LOW=0;//定义周期并赋值while (1) //主循环{LED0=1;Delay(60000); //特意加延时，可以看到熄灭的过程for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){ //PWM_LOW表示低//电平时间，这个循环中低电平时长从1累加到CYCLE（周期）的值，即600次LED0=0; //点亮LEDDelay(PWM_LOW);//延时长度，600次循环中从1加至599LED0=1; //熄灭LEDDelay(CYCLE-PWM_LOW);//延时长度，600次循环中从599减至1}LED0=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){ //与逐渐变亮相反的过程LED0=0;Delay(PWM_LOW);LED0=1;Delay(CYCLE-PWM_LOW);}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535void Delay(unsigned int t){while(--t);}16-共阳数码管静态显示/*-----------------------------------------------名称：单个共阳数码管静态显示论坛：编写：shifang日期：2009.5修改：无内容：通过赋值给P1，让数码管显示特定的字符或者数字------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义void main (void){P1=0xc0; //二进制为1100 0000 参考数码管排列，//可以得出0对应的段点亮，1对应的段熄灭，结果显示数字"0"while(1){}}17-1个共阳数码管显示变化数字/*-----------------------------------------------名称：单个共阳数码管动态显示变化数字论坛：编写：shifang日期：2009.5修改：无内容：通过循环赋值给P1，让数码管显示特定的字符或者数字------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义unsigned char code dofly_table[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x77,0x7c,0x39,0x5e,0x 79,0x71,};// 显示数值表0-9void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255while (1) //主循环{for(i=0;i<16;i++) //加入for循环，表明for循环大括号中的程序循环执行10次{P1=dofly_table[i]; //循环调用表中的数值Delay(60000); //延时，方便观看数字变化}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}18-单个数码管模拟水流/*-----------------------------------------------名称：单个共阳数码管模拟水流论坛：编写：shifang日期：2009.5修改：无内容：通过循环赋值给P1，让数码管显示特定流动样式------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char i; //定义一个无符号字符型局部变量i 取值范围0~255while (1) //主循环{P1=0xfe;for(i=0;i<6;i++) //加入for循环，表明for循环大括号中的程序循环执行6次{Delay(10000);P1<<=1;P1|=0x01;}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}19-按键控制单个数码管显示/*-----------------------------------------------名称：单个共阳数码管动态显示变化数字论坛：编写：shifang日期：2009.5修改：无内容：通过循环检测P1口按键输入值，然后用数码管输出，没有按键按下时原值不变------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义unsigned char code dofly_table[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,};// 显示数值表0-9/*------------------------------------------------主函数------------------------------------------------*/void main (void){while (1) //主循环{switch(P3) //P3口作为独立按键输入端，检测端口电平并做如下判断{case 0xfe:P1=dofly_table[1];break;//0xfe = 1111 1110,//说明连接在P3.0端口的按键被按下,显示对应的数字然后跳出循环case 0xfd:P1=dofly_table[2];break;//调用表中的第三个//元素0xa4 下标0 才表示数组中的第一个元素case 0xfb:P1=dofly_table[3];break;case 0xf7:P1=dofly_table[4];break;case 0xef:P1=dofly_table[5];break;case 0xdf:P1=dofly_table[6];break;case 0xbf:P1=dofly_table[7];break;case 0x7f:P1=dofly_table[8];break;default:break; //如果都没按下，直接跳出}//主循环中添加其他需要一直工作的程序}}20-单个数码管指示逻辑电平/*-----------------------------------------------名称：单个共阳数码管指示逻辑电平论坛：编写：shifang日期：2009.5修改：无内容：通过循环检测P3.2口电平输入值，然后用数码管输出"H" or "L"，表示该端口现在连接的是高电平还是低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义sbit IO_IN=P3^2; //定义IO 信号输入端/*------------------------------------------------主函数------------------------------------------------*/void main (void){while (1) //主循环{if(IO_IN==1)//如果端口检测到1表示高电平P1=0x89; //"H"elseP1=0xc7; //"L"//否则表示低电平，这里使用条件语句if 。

《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第 01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){while(1){LED=~LED;DelayMS(150);}}02 从左到右的流水灯/* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intvoid DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){P0=0xfe;while(1){P0=_crol_(P0,1); //P0的值向左循环移动DelayMS(150);}}03 8只LED左右来回点亮/* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;P2=0x01;while(1){{P2=_crol_(P2,1); //P2的值向左循环移动DelayMS(150);}for(i=0;i<7;i++){P2=_cror_(P2,1); //P2的值向右循环移动DelayMS(150);}}}04 花样流水灯/* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示*/#include<reg51.h>#define uchar unsignedchar#define uint unsigned intuchar code Pattern_P0[]={0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe, 0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};uchar code Pattern_P2[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff, 0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f, 0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00, 0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;while(1){ //从数组中读取数据送至P0和P2口显示for(i=0;i<136;i++){P0=Pattern_P0[i];P2=Pattern_P2[i];DelayMS(100);}}}05 LED模拟交通灯/* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。

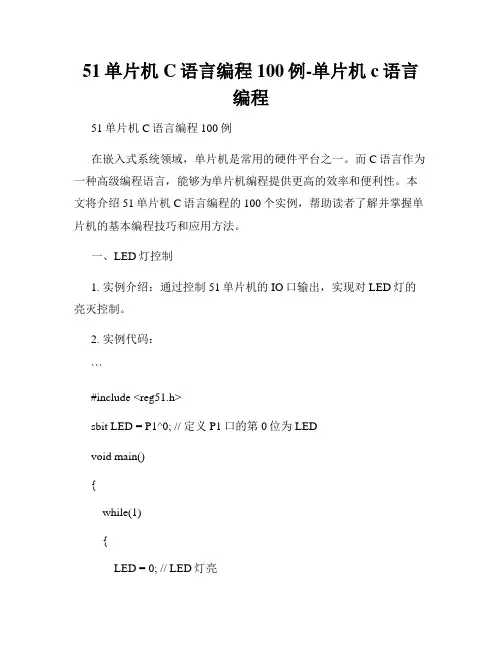

51单片机C语言编程100例-单片机c语言编程51单片机C语言编程100例在嵌入式系统领域，单片机是常用的硬件平台之一。

而C语言作为一种高级编程语言，能够为单片机编程提供更高的效率和便利性。

本文将介绍51单片机C语言编程的100个实例，帮助读者了解并掌握单片机的基本编程技巧和应用方法。

一、LED灯控制1. 实例介绍：通过控制51单片机的IO口输出，实现对LED灯的亮灭控制。

2. 实例代码：```#include <reg51.h>sbit LED = P1^0; // 定义P1口的第0位为LEDvoid main(){while(1){LED = 0; // LED灯亮delay(1000); //延时1秒LED = 1; // LED灯灭delay(1000); //延时1秒}}```二、数码管显示1. 实例介绍：使用数码管显示数字0-9，并实现数码管的动态显示效果。

2. 实例代码：```#include <reg51.h>unsigned char code DispTab[] ={0xC0,0XF9,0XA4,0XB0,0X99,0X92,0X82};sbit WeiDu = P1^2;sbit DUAN = P1^0;void delay(unsigned int t){unsigned int i;while(t--)for(i=0;i<125;i++);}void main(){unsigned int i;while(1){P0 = DispTab[i]; // 显示数字iDUAN = 1; //点亮段码DUAN = 0; //关闭段码P0 = ~(0x01 << i); // 选择数码管的位 WeiDu = 0; // 打开选通位WeiDu = 1; // 关闭选通位delay(100); // 延时100msi++;if(i > 9) i = 0;}}```三、外部中断1. 实例介绍：使用外部中断，当外部输入信号发生变化时，触发中断程序。

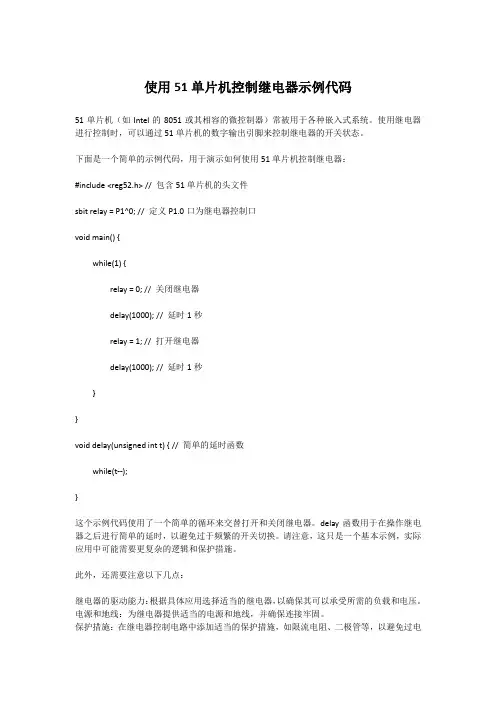

使用51单片机控制继电器示例代码
51单片机（如Intel的8051或其相容的微控制器）常被用于各种嵌入式系统。

使用继电器进行控制时，可以通过51单片机的数字输出引脚来控制继电器的开关状态。

下面是一个简单的示例代码，用于演示如何使用51单片机控制继电器：
#include <reg52.h> // 包含51单片机的头文件
sbit relay = P1^0; // 定义P1.0口为继电器控制口
void main() {
while(1) {
relay = 0; // 关闭继电器
delay(1000); // 延时1秒
relay = 1; // 打开继电器
delay(1000); // 延时1秒
}
}
void delay(unsigned int t) { // 简单的延时函数
while(t--);
}
这个示例代码使用了一个简单的循环来交替打开和关闭继电器。

delay函数用于在操作继电器之后进行简单的延时，以避免过于频繁的开关切换。

请注意，这只是一个基本示例，实际应用中可能需要更复杂的逻辑和保护措施。

此外，还需要注意以下几点：
继电器的驱动能力：根据具体应用选择适当的继电器，以确保其可以承受所需的负载和电压。

电源和地线：为继电器提供适当的电源和地线，并确保连接牢固。

保护措施：在继电器控制电路中添加适当的保护措施，如限流电阻、二极管等，以避免过电
压或过电流对设备和人员造成伤害。

编程和调试：根据实际硬件配置和需求对代码进行适当的修改和调试。

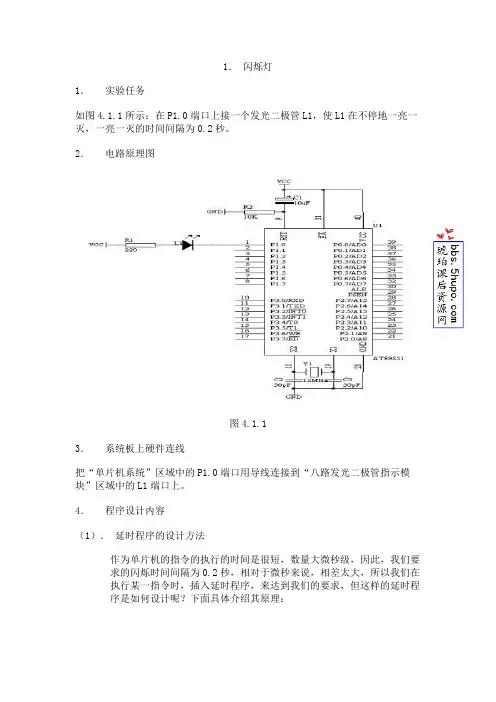

1．闪烁灯1．实验任务如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。

4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20× DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝4010002因此，上面的延时程序时间为10.002ms。

由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。

如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。

5．程序框图如图4.1.2所示图4.1.26．汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时0.2秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void) {while(1){L1=0;delay02s();L1=1;delay02s();}2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。

51单片机汇编语言及C语言经典实例汇编语言是一种用来编写计算机指令的低级语言，它与机器语言十分接近，可以直接控制计算机硬件。

而C语言是一种高级程序设计语言，它具有结构化编程和模块化设计的特点。

本文将介绍51单片机汇编语言和C语言的经典实例，并进行详细解析。

一、LED指示灯的闪烁我们首先来看一个经典的51单片机汇编语言的实例——LED指示灯的闪烁。

我们可以通过控制单片机的IO口来实现LED的闪烁效果。

以下是汇编语言的代码：```assemblyORG 0 ; 程序起始地址MOV P1, #0; 将 P1 置为0，熄灭LEDLJMP $ ; 无限循环```以上代码使用了51单片机的MOV指令和LJMP指令。

MOV指令用来将一个立即数（这里是0）存储到寄存器P1中，控制对应的I/O口输出低电平，从而熄灭LED。

而LJMP指令则是无条件跳转指令，将程序跳转到当前地址处，实现了无限循环的效果。

对应的C语言代码如下：```c#include <reg51.h>void main() {P1 = 0; // 将 P1 置为0，熄灭LEDwhile(1); // 无限循环}```以上代码使用了reg51.h头文件，该头文件提供了对51单片机内部寄存器和外设的访问。

通过将P1赋值为0，控制IO口输出低电平，实现了熄灭LED的效果。

while(1)是一个无限循环，使得程序一直停留在这个循环中。

二、数码管的动态显示接下来我们介绍51单片机汇编语言和C语言实现数码管动态显示的经典实例。

数码管动态显示是通过控制多个IO口的高低电平来控制数码管显示不同的数字。

以下是汇编语言的代码：```assemblyORG 0 ; 程序起始地址MOV A, #0FH ; 设置数码管全亮，A存储数码管控制位MOV P2, A ; 将 A 的值存储到 P2，控制数码管的数码控制位DELAY: ; 延时循环MOV R7, #0FFH ; 设置延时计数值LOOP1: ; 内层循环MOV R6, #0FFH ; 设置延时计数值LOOP2: ; 内部延时循环DJNZ R6, LOOP2 ; 延时计数减1并判断是否为0，不为0则继续循环DJNZ R7, LOOP1 ; 延时计数减1并判断是否为0，不为0则继续循环DJNZ A, DELAY ; A减1并判断是否为0，不为0则继续循环JMP DELAY ; 无限循环，实现动态显示```以上代码中，我们通过MOV指令来将一个立即数（0x0F）存储到寄存器A中，控制数码管显示0-9的数字。

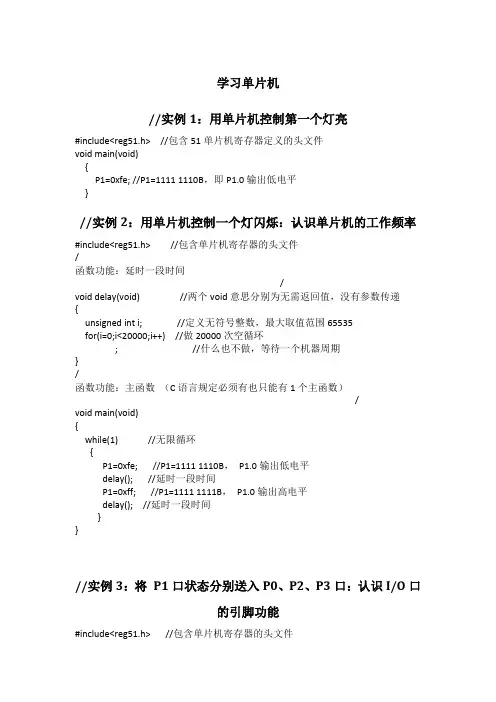

51单片机C语言编程100例目录实例3：用单片机控制第一个灯亮 ...................................... 3 实例4：用单片机控制一个灯闪烁：认识单片机的工作频率 ................ 3 实例5：将P1口状态分别送入P0、P2、P3口：认识I/O口的引脚功能...... 4 实例6：使用P3口流水点亮8位LED.................................... 4 实例7：通过对P3口地址的操作流水点亮8位LED........................ 5 实例8：用不同数据类型控制灯闪烁时间 ................................ 6 实例9：用P0口、P1 口分别显示加法和减法运算结果 .. (8)实例10：用P0、P1口显示乘法运算结果 ................................ 8 实例11：用P1、P0口显示除法运算结果 ................................ 9 实例12：用自增运算控制P0口8位LED流水花样 ........................ 9 实例13：用P0口显示逻辑\与\运算结果 (10)实例14：用P0口显示条件运算结果 ................................... 10 实例15：用P0口显示按位\异或\运算结果 ............................. 10 实例16：用P0显示左移运算结果 ..................................... 10 实例17：\万能逻辑电路\实验 ........................................ 11 实例18：用右移运算流水点亮P1口8位LED............................ 11 实例19：用if语句控制P0口8位LED的流水方向 ...................... 12 实例20：用swtich语句的控制P0口8位LED的点亮状态 ................ 12 实例21：用for语句控制蜂鸣器鸣笛次数 .............................. 14 实例22：用while语句控制LED.......................................15 实例23：用do-while语句控制P0口8位LED流水点亮 .................. 16 实例24：用字符型数组控制P0口8位LED流水点亮 ..................... 16 实例25：用P0口显示字符串常量 .................................... 17 实例26：用P0 口显示指针运算结果................................... 18 实例27：用指针数组控制P0口8位LED流水点亮 ....................... 18 实例28：用数组的指针控制P0 口8 位LED流水点亮 .................... 19 实例29：用P0 、P1口显示整型函数返回值 ............................ 20 实例30：用有参函数控制P0口8位LED流水速度 ....................... 21 实例31：用数组作函数参数控制流水花样 .............................. 22 实例32：用指针作函数参数控制P0口8位LED流水点亮 ................. 23 实例33：用函数型指针控制P1口灯花样 ............................... 24 实例34：用指针数组作为函数的参数显示多个字符串 .................... 25 实例35：字符函数ctype.h应用举例 .................................. 26 实例36：内部函数intrins.h应用举例 ................................ 27 实例37：标准函数stdlib.h应用举例 (27)实例38：字符串函数string.h应用举例 ............................... 28 实例39：宏定义应用举例2........................................... 28 实例40：宏定义应用举例 2........................................... 29 实例41：宏定义应用举例3. (29)实例42：用定时器T0查询方式P2口8位控制LED闪烁 .................. 30 实例43：用定时器T1查询方式控制单片机发出1KHz音频 ................ 31 实例44：将计数器T0计数的结果送P1口8位LED显示 (31)实例45：用定时器T0的中断控制1位LED闪烁.........................32实例46：用定时器T0的中断实现长时间定时...........................33实例47：用定时器T1中断控制两个LED以不同周期闪烁.................34实例48：用计数器T1的中断控制蜂鸣器发出1KHz音频..................35实例49：用定时器T0的中断实现\渴望\主题曲的播放...................35实例50-1：输出50个矩形脉冲.......................................38实例50-2：计数器T0统计外部脉冲数 (39)实例51-2：定时器T0的模式2测量正脉冲宽度.........................40实例52：用定时器T0控制输出高低宽度不同的矩形波...................40实例53：用外中断0的中断方式进行数据采集..........................41实例54-1：输出负脉宽为200微秒的方波..............................42实例54-2：测量负脉冲宽度..........................................43实例55：方式0控制流水灯循环点亮..................................44实例56-1：数据发送程序 (45)实例56-2：数据接收程序............................................46实例57-1：数据发送程序............................................47实例57-2：数据接收程序............................................48实例58：单片机向PC发送数据 (49)实例59：单片机接收PC发出的数据...................................50实例60：用LED数码显示数字5.......................................51实例61：用LED数码显示器循环显示数字0~9...........................51实例62：用数码管慢速动态扫描显示数字\........................52实例63：用LED数码显示器伪静态显示数字1234........................53实例64：用数码管显示动态检测结果. (54)实例65：数码秒表设计..............................................56实例66：数码时钟设计..............................................57实例67：用LED数码管显示计数器T0的计数值.........................61实例68：静态显示数字“59”........................................62实例69：无软件消抖的独立式键盘输入实验............................63实例70：软件消抖的独立式键盘输入实验..............................63实例71：CPU控制的独立式键盘扫描实验...............................64实例72：定时器中断控制的独立式键盘扫描实验........................67实例73：独立式键盘控制的4级变速流水灯............................70实例74：独立式键盘的按键功能扩展：\以一当四\......................72实例75：独立式键盘调时的数码时钟实验..............................74实例76：独立式键盘控制步进电机实验.. (78)实例77：矩阵式键盘按键值的数码管显示实验..........................81实例78：矩阵式键盘按键音..........................................84实例79：简易电子琴................................................85实例80：矩阵式键盘实现的电子密码锁................................91实例81：用LCD显示字符'A'.. (95)实例82：用LCD循环右移显示\......................98实例83：用LCD显示适时检测结果...................................102实例84：液晶时钟设计 (106)实例85：将数据\写入AT24C02再读出送P1口显示................112实例86：将按键次数写入AT24C02，再读出并用1602LCD显示............116实例87：对I2C总线上挂接多个AT24C02的读写操作...................124实例88：基于AT24C02的多机通信读取程序.........................129实例88：基于AT24C02的多机通信写入程序..........................133实例90：DS18B20温度检测及其液晶显示..............................144实例91：将数据\写入X5045再读出送P1口显示..................153实例92：将流水灯控制码写入X5045并读出送P1口显示................157实例93：对SPI总线上挂接多个X5045的读写操作.....................161实例94：基于ADC0832的数字电压表.................................165实例95：用DAC0832产生锯齿波电压.................................171实例96：用P1口显示红外遥控器的按键值............................172实例97：用红外遥控器控制继电器...................................174实例98：基于DS1302的日历时钟....................................177实例99：单片机数据发送程序.......................................186实例100：电机转速表设计..........................................187模拟霍尔脉冲......................................................192/某函数的使用和熟悉某///实例3：用单片机控制第一个灯亮#include //包含51单片机寄存器定义的头文件 void main(void) while(1) //无限循环P1=0某fe; //P1=1111 1110B，即P1.0输出低电平 }//实例4：用单片机控制一个灯闪烁：认识单片机的工作频率#include //包含单片机寄存器的头文件 /某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某函数功能：延时一段时间某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某/void delay(void) //两个void意思分别为无需返回值，没有参数传递unsigned int i; //定义无符号整数，最大取值范围65535for(i=0;i<20000;i++) //做20000次空循环;//什么也不做，等待一个机器周期}/某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某函数功能：主函数（C语言规定必须有也只能有1个主函数）某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某/ voidmain(void)while(1) //无限循环P1=0某fe; //P1=1111 1110B， P1.0输出低电平 delay(; //延时一段时间P1=0某ff; //P1=1111 1111B， P1.0输出高电平 delay(; //延时一段时间 } }//实例5：将P1口状态分别送入P0、P2、P3口：认识I/O口的引脚功能#include //包含单片机寄存器的头文件/某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某函数功能：主函数（C语言规定必须有也只能有1个主函数）某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某/void main(void)while(1) //无限循环P1=0某ff; // P1=1111 1111, 熄灭LED P0=P1; // 将 P1口状态送入P0口 P2=P1; // 将 P1口状态送入P2口 P3=P1; // 将 P1口状态送入P3口 } }//实例6：使用P3口流水点亮8位LED#include //包含单片机寄存器的头文件 /某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某函数功能：延时一段时间某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某/void delay(void)unsigned char i,j; for(i=0;i<250;i++)for(j=0;j<250;j++) ; }/某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某函数功能：主函数某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某/ voidmain(void)while(1)P3=0某fe; //第一个灯亮 delay(; //调用延时函数 P3=0某fd; //第二个灯亮 delay(; //调用延时函数 P3=0某fb; //第三个灯亮 delay(; //调用延时函数 P3=0某f7; //第四个灯亮 delay(; //调用延时函数P3=0某ef; //第五个灯亮 delay(; //调用延时函数 P3=0某df; //第六个灯亮 delay(; //调用延时函数 P3=0某bf; //第七个灯亮 delay(; //调用延时函数 P3=0某7f; //第八个灯亮delay(; //调用延时函数 } }//实例7：通过对P3口地址的操作流水点亮8位LED#include //包含单片机寄存器的头文件sfr 某=0某b0; //P3口在存储器中的地址是b0H，通过sfr可定义8051内核单片机//的所有内部8位特殊功能寄存器,对地址某的操作也就是对P1口的操作/某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某。

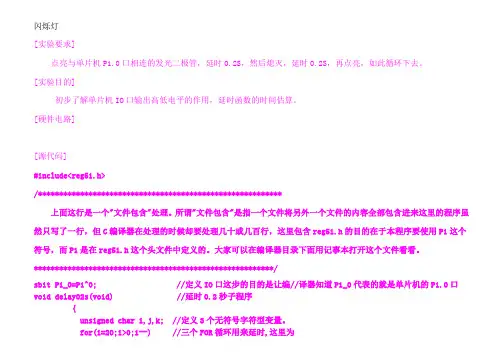

闪烁灯[实验要求]点亮与单片机P1.0口相连的发光二极管，延时0.2S，然后熄灭，延时0.2S，再点亮，如此循环下去。

[实验目的]初步了解单片机IO口输出高低电平的作用，延时函数的时间估算。

[硬件电路][源代码]#include<reg51.h>/**********************************************************上面这行是一个"文件包含"处理。

所谓"文件包含"是指一个文件将另外一个文件的内容全部包含进来这里的程序虽然只写了一行，但C编译器在处理的时候却要处理几十或几百行，这里包含reg51.h的目的在于本程序要使用P1这个符号，而P1是在reg51.h这个头文件中定义的。

大家可以在编译器目录下面用记事本打开这个文件看看。

*********************************************************/sbit P1_0=P1^0; //定义IO口这步的目的是让编//译器知道P1_0代表的就是单片机的P1.0口void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k; //定义3个无符号字符型变量。

for(i=20;i>0;i--) //三个FOR循环用来延时,这里为for(j=20;j>0;j--) //什么是0.2S大家可以用WAVE for(k=248;k>0;k--); //高断点仿真一下，就可知道大概 } //是0.2S了。

void main(void) //每一个C语言程序有且只有一个主函数，{while(1) //循环条件永远为真，以下程序一直执行下去。

{P1_0=0; // I/O口P1.0输出低电平，小灯被点亮。

delay02s(); //延时经过0.2秒。

P1_0=1; // I/O口P1.0输出高电平，小灯熄灭。

#include <reg52.h>#include "LCD1602.h"uint Num=0;uchar NumCode[4]={0,0,0,0};//---------------中断加一--------------void my_INT1(void) interrupt 0{Num++;}//-----------------------------void Disp(){uint m;NumCode[0]=Num/1000;NumCode[1]=Num%1000/100;NumCode[2]=Num%100/10;NumCode[3]=Num%10;for(m=0;m<4;m++){LCD_Disp(0,5+m,NumCode[m]+0x30);}}//---------------------void main(){IT0=1;EA=1;EX0=1;LCD_Init();while(1){Disp();}} #include <reg52.h>#include "LCD1602.h"uint Num=3728;uchar NumCode[4]={0,0,0,0};//-----------------------自动加一------------------------- void Disp(){uchar m;NumCode[0]=Num/1000;NumCode[1]=Num%1000/100;NumCode[2]=Num%100/10;NumCode[3]=Num%10;for(m=0;m<4;m++){LCD_Disp(0,6+m,NumCode[m]+0x30);}}//--------------------------------------------void main(){LCD_Init();while(1){Disp();Num++;Delay(50000);}}#include<reg51.h>#include "LCD1602.h"uint Num=5432;uchar NumCode[4]={0,0,0,0};//----------定时器T0按键加一--------------- void T0Init(){ TMOD=0x0d;TH0=5432/256;TL0=5432%256;TR0=1; }//------------------------------------------void Disp(){ int m;NumCode[0]=Num/1000;NumCode[1]=Num%1000/100;NumCode[2]=Num%100/10;NumCode[3]=Num%10;for(m=0;m<4;m++){LCD_Disp(0,5+m,NumCode[m]+0x30);}}//-------------------------------------------void main(){T0Init();LCD_Init();while(1){Num=TH0*256+TL0;Disp();}} #include<reg51.h>#define uchar unsigned charuchar T0Num;sbit LED=P1^0;//--------定时器TO使LED自动一秒闪一下--------- void T0Init(){TMOD=0x01;TH0=(65536-10000)/256;TL0=(65536-10000)%256;TR0=1;ET0=1;EA=1;}//---------------------------void T0Sever() interrupt 1{TH0=(65536-10000)/256;TL0=(65536-10000)%256;T0Num++;if(T0Num==100){LED=~LED;T0Num=0;}}//---------------------------void main(){T0Init();while(1){}}#include <reg52.h>#define uchar unsigned char#define uint unsigned intuchar num[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f ,0x6f};uint shu;//-----------外部中断按键加减一----------void my_INT1(void) interrupt 0{shu--;}//-----------------------------------------------------void my_INT2(void) interrupt 2{shu++;}//------------------------------------------------------void main(){shu=5;IT0=1;EA=1;EX0=1;IT1=1;EA=1;EX1=1;while(1){P2=num[shu];if(shu==10){shu=0;}if(shu==-1){shu=9;}}} #include <reg51.h>#define uint unsigned int#define uchar unsigned charuchar Disp[4]={0x9a,0xca,0xa9,0xac};//------------------------交通灯--------------------- void delay3ms(uchar i){uint n,j,k;for(;i>=1;i--){for(n=2;n>=1;n--){for(j=250;j>=1;j--){for(k=200;k>=1;k--);}}}}//-------------------------------------void main(){while(1){P1=Disp[0];delay3ms(4);P1=Disp[1];delay3ms(1);P1=Disp[2];delay3ms(4);P1=Disp[3];delay3ms(1);}}#include <reg51.h>#define uchar unsigned charuchar T0Num=0;uchar PWM=50;sbit LED=P3^7;//------------PWM频率------void T0Init(){TMOD=0x01;TH0=(65536-100)/256;// 0.1msTL0=(65536-100)%256;ET0=1;EA=1;TR0=1;}//-----------------------void Ex0Init(){IT0=1;EX0=1;EA=1;}//------------------------void main(){T0Init();Ex0Init();while(1){}}//------------------------void T0Server() interrupt 1{TH0=(65536-100)/256;// 0.1msTL0=(65536-100)%256;T0Num++;if(T0Num==PWM){LED=1;}if(T0Num==100){T0Num=0;LED=0;}}//--------------------------void Int0Server() interrupt 0{PWM=PWM+5;if(PWM>=100){PWM=0;}}include<reg52.h>#define uchar unsigned charuchar i,Flagls,Scon,T0Num;uchar code LedCode[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40, 0x80};//-------串口74LS164驱动流水灯--------------void T0_Init(){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;ET0=1;EA=1;}//----------------void Serial_Init(){Scon=0x00;}//------------------void SerialSend (uchar ch){SBUF=ch;while(TI==0){}TI=0;}//--------------void main(){T0_Init();Serial_Init();while(1){if(Flagls==1){Flagls=0;SerialSend(LedCode[i]);i++;if(i>7){i=0;}}}}//------------------void Toserver() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;T0Num++;if(T0Num>20){T0Num=0;Flagls=1;}}#include <reg51.h>#define uchar unsigned char#define uint unsigned intuchar DispCode[10]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0x3e,0xe0,0xfe,0xe6}; uint Num=9995;uchar NumCode[4]={0,0,0,0};uchar T1Num;bit Flag1s=0;//---------串口74LS164驱动数码管---------------- void SerialInit(){SCON=0x00;}//-----------------------------------------void T1Init(){TMOD=0x10;TH1= -10000/256;TL1= -10000%256;TR1=1;ET1=1;EA=1;}//------------------------------------------void Disp(){uchar i;NumCode[0]=Num/1000;NumCode[1]=Num%1000/100;NumCode[2]=Num%100/10;NumCode[3]=Num%10;for(i=0;i<4;i++){SBUF=DispCode[NumCode[3-i]];while(TI==0){}TI=0;}}//------------------------------------------ void main(){SerialInit();T1Init();while(1){if(Flag1s==1){Flag1s=0;Disp();}}}//----------------------------------------- void T1Server() interrupt 3{TH1= -10000/256;TL1= -10000%256;T1Num++;if(T1Num==100){T1Num=0;Flag1s=1;Num++;if(Num>9999){Num=0;}}}#include <reg51.h>#define uchar unsigned char#define uint unsigned intuchar T0Num;bit Flag1s=0;uchar DispCode[10]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f};//--------MUC_MUC串口自发自收-----------void SerialInit(){SCON=0x50; //方式1 允许接收PCON=0x00; //串口波特率不加倍TMOD|=0x20; //定时器1，方式2TH1=0xfd; //波特率为9600TL1=0xfd;TR1=1; //启动定时器ES=1;EA=1;}//--------------------------------void T0Init(){TMOD|=0x01;TH0=-10000/256;TL0=-10000%256;ET0=1;TR0=1;EA=1;}//--------------------------------void main(){uchar k;SerialInit();T0Init();while(1){if(Flag1s==1){Flag1s=0;SBUF=DispCode[k];k++;if(k>9){k=0;}}}}//--------------------------------void SerialServer() interrupt 4{if(RI==1){RI=0;P2=SBUF;}else{TI=0;}}//--------------------------------void T0Server() interrupt 1{TH0=-10000/256;TL0=-10000%256;T0Num++;if(T0Num==100){T0Num=0;Flag1s=1;}}#include <reg51.h>#define uchar unsigned char#define uint unsigned intuchar T0Num;bit Flag1s=0;uchar DispCode[10]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f};//-----------两机通信（主机代码）---------------------- void SerialInit(){SCON=0x50; //方式1 允许接收PCON=0x00; //串口波特率不加倍ES=1;EA=1;}//---------------------------------void T1Init(){TMOD=0x20; //定时器1，方式2TH1=0xfd; //波特率为9600TL1=0xfd;TR1=1; //启动定时器}//--------------------------------void T0Init(){TMOD|=0x01;TH0=-10000/256;TL0=-10000%256;ET0=1;TR0=1;EA=1;}//--------------------------------void main(){uchar k;SerialInit();T1Init();T0Init();while(1){if(Flag1s==1){Flag1s=0;P2=DispCode[k];SBUF=DispCode[k];k++;if(k>9){k=0;}}}}//--------------------------------void SerialServer() interrupt 4{if(RI==1){RI=0;}else{TI=0;}}//--------------------------------void T0Server() interrupt 1{TH0=-10000/256;TL0=-10000%256;T0Num++;if(T0Num==100){T0Num=0;Flag1s=1;}}#include <reg51.h>#define uchar unsigned charuchar Ch;//------两机通信（从机代码）---------------- void SerialInit(){SCON=0x50; //方式1 允许接收PCON=0x00; //串口波特率不加倍ES=1;EA=1;}//---------------------------------void T1Init(){TMOD=0x20; //定时器1，方式2TH1=0xfd; //波特率为9600TL1=0xfd;TR1=1; //启动定时器}//--------------------------------void main(){SerialInit();T1Init();while(1){P2=Ch;}}//--------------------------------void SerialServer() interrupt 4{if(RI==1){RI=0;Ch=SBUF;}else{TI=0;}} #include <reg51.h>#define uchar unsigned charuchar DispCode[10]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f};uchar Num=5;//----------------多机通信（主机代码）------------ void ExInit(){ IT0=1;IT1=1;EX0=1;EX1=1;EA=1;}//---------------------------------void SerialInit(){ SCON=0xd0; //方式3 允许接收PCON=0x00; //串口波特率不加倍TMOD=0x20; //定时器1，方式2TH1=0xfd; //波特率为9600TL1=0xfd;TR1=1; //启动定时器ES=1;EA=1;}//--------------------------------void SBUFSend(uchar Ch){ SBUF=Ch;while(TI==0){ }TI=0; }//--------------------------------void SendControl(uchar Addr,uchar Data) { TB8=1;SBUFSend(Addr);TB8=0;SBUFSend(Data);}//--------------------------------void main(){ SerialInit();ExInit();while(1){ }}//--------------------------------void SerialServer() interrupt 4{ uchar Ch;if(RI==1){ RI=0;Ch=SBUF;if(Ch=='b'){P2=DispCode[1];}if(Ch=='c'){P2=DispCode[2];}}else{TI=0;}}//-------------------------------void Ex0Server() interrupt 0{ Num++;if(Num>9){Num=0;}SendControl('b',Num);}//-----------------------------void Ex1Server() interrupt 2{Num--;if(Num==255){Num=9;}SendControl('c',Num);}************************************* #include <reg51.h>#define uchar unsigned charuchar DispCode[10]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f};//------------多机通信（从机1）--------------------- void SerialInit(){SCON=0xf0; //方式3 允许接收,SM2=1PCON=0x00; //串口波特率不加倍TMOD=0x20; //定时器1，方式2TH1=0xfd; //波特率为9600TL1=0xfd;TR1=1; //启动定时器ES=1;EA=1;}//-------------------------------void SBUFSend(uchar Ch){SBUF=Ch;while(TI==0){}TI=0;}//--------------------------------void main(){SerialInit();while(1){}}//--------------------------------void SerialServer() interrupt 4{uchar Ch;if(RI==1){RI=0;Ch=SBUF;if(RB8==1) //地址{if(Ch=='b'){SM2=0; //是自己的地址，置SM2=0，开始接收数据SBUFSend('b');}else{SM2=1; //不是自己的地址，置SM2=1。

51单片机C语言编程100例单片机c语言编程单片机是一种常用于嵌入式系统的微型计算机，可以根据预设的程序来执行指令。

而C语言是一种高级编程语言，具有较强的可读性和可移植性。

在单片机编程中，C语言是常用的编程语言之一。

本文将介绍51单片机C语言编程中的100个实例，帮助读者了解单片机编程的基本概念和技巧。

1. LED灯闪烁这是一个简单的实例，用于让LED灯交替闪烁。

在C语言中，可以使用宏定义和循环语句来实现：```c#include <reg52.h>#define LED P1void delay(unsigned int t) //延时函数{unsigned int i, j;for (i = t; i > 0; i--)for (j = 110; j > 0; j--);}void main(){while (1) //循环执行{LED = 0xFF; //LED灯亮delay(1000); //延时1秒LED = 0x00; //LED灯灭delay(1000); //延时1秒}}```2. 数码管显示这个实例演示了如何使用数码管进行数字显示。

在C语言中，可以通过控制IO口状态来实现：```c#include <reg52.h>#define LED P0unsigned char code digit[] ={ //数码管显示值表0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; void delay(unsigned int t) //延时函数{unsigned int i, j;for (i = t; i > 0; i--)for (j = 110; j > 0; j--);}void main(){unsigned int i;while (1) //循环执行{for(i=0;i<10;i++){LED = digit[i]; //显示数字delay(1000); //延时1秒}}```3. 蜂鸣器发声这个实例展示了如何使用蜂鸣器进行声音发声。

51单片机C语言编程100例1. 前言在学习嵌入式系统开发中，单片机是必不可少的一个组成部分。

而在单片机的编程语言中，C语言因其易学易用、灵活性高等特点而备受青睐。

本文将介绍51单片机C语言编程的100个实例，旨在帮助读者更加深入地理解和掌握这一领域的知识。

2. 闪烁LED灯实例1：使用51单片机编程控制一个LED灯的闪烁，实现简单的开关控制。

3. 延时程序实例2：编写一个延时程序，用于控制LED灯的延时亮灭，实现不同频率的闪烁效果。

4. 数码管显示实例3：通过编写程序，使用数码管显示数字0-9，实现简单的计数功能。

5. 矩阵键盘输入实例4：通过编程实现对矩阵键盘的输入检测和处理，实现对不同按键的响应。

6. PWM输出实例5：使用51单片机的PWM输出功能，控制LED灯的亮度调节。

7. 温度传感器读取实例6：通过温度传感器读取模块，实现温度的检测和显示。

8. 模拟信号采集实例7：通过编程实现对模拟信号的采集和处理，实现对外部信号的监测和控制。

9. 串口通信实例8：使用51单片机的串口通信功能，实现单片机与计算机之间的数据传输。

10. 蜂鸣器控制实例9：通过编程控制蜂鸣器的开关，实现不同频率的声音发声。

11. 数字口输入检测实例10：通过编程实现对数字口输入状态的检测和处理，实现对外部信号的监测和控制。

12. 定时器中断实例11：使用51单片机的定时器中断功能，实现定时任务的执行和控制。

13. PWM输出调制实例12：使用数字口和定时器实现PWM波形的调制和输出控制。

14. 蓝牙通信实例13：通过蓝牙模块实现51单片机与手机之间的数据通信，实现简单的远程控制。

15. 温湿度传感器读取实例14：通过温湿度传感器读取模块，实现温湿度的检测和显示。

16. 步进电机控制实例15：通过编程控制步进电机的转动和方向，实现简单的运动控制。

17. 超声波测距实例16：通过超声波测距模块，实现对距离的检测和显示。

18. 电机驱动控制实例17：通过编程和电机驱动模块，实现电机的转动和速度控制。

1．闪烁灯1．实验任务如图4.1.1所示：在端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。

4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20× DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝4010002因此，上面的延时程序时间为。

由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。

如本实验要求秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所示，当端口输出高电平，即＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当端口输出低电平，即＝0时，发光二极管L1亮；我们可以使用SETB 指令使端口输出高电平，使用CLR 指令使端口输出低电平。

5．程序框图如图4.1.2所示图4.1.26．汇编源程序ORG 0START: CLRLCALL DELAYSETBLCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语言源程序#include <>sbit L1=P1^0;void delay02s(void)4.2.14.2.14.2.24.3.14.3.14.3.20F0F4.4.14.4.14.4.24.5.1 4.5.20F0F0F0F7f7f7f7f4.6.14.6.2实验任务如图13所示，利用AT89S51单片机的P0端口的－连接到一个共阴数码管的a－h的笔段上，数码管的公共端接地。

第一章单片机系统板说明一、概述单片机实验开发系统是一种多功能、高配置、高品质的MCS-51单片机教学与开发设备。

适用于大学本科单片机教学、课程设计和毕业设计以及电子设计比赛。

该系统采用模块化设计思想，减小了系统面积，同时增加了可靠性，使得单片机实验开发系统能满足从简单的数字电路实验到复杂的数字系统设计实验，并能一直延伸到综合电子设计等创新性实验项目。

该系统采用集成稳压电源供电，使电源系统的稳定性大大提高，同时又具备完备的保护措施。

为适应市场上多种单片机器件的应用，该系统采用“单片机板+外围扩展板”结构，通过更换不同外围扩展板，可实验不同的单片机功能，适应了各院校不同的教学需求。

二、单片机板简介本实验系统因为自带了MCS-51单片机系统，因此没有配置其他单片机板，但可以根据教学需要随时配置。

以单片机板为母板，并且有I/O接口引出，可以很方便的完成所有实验。

因此构成单片机实验系统。

1、主要技术参数〔1〕MSC-51单片机板板上配有ATMEL公司的STC89C51芯片。

STC89C51资源：32个I/O口；封装DIP40。

STC89C51开发软件：KEIL C51。

2、MSC-51单片机结构〔1〕单片机板中央放置一块可插拔的DIP封装的STC89C51芯片。

〔2〕单片机板左上侧有一个串口，用于下载程序。

〔3〕单片机板的四周是所有I／O引脚的插孔，旁边标有I／0引脚的脚引。

〔4〕单片机板与各个模块配合使用时，可形成—个完整的实验系统。

三、母板简介主要技术参数〔1〕实验系统电源实验系统内置了集成稳压电源，使整个电源具有短路保护、过流保护功能，提高了实验的稳定性。

主板的右上角为电源总开关，当把220V交流电源线插入主板后，打开电源开关，主板得电工作。

为适用多种需要，配置了+5V，+12V，—5V电压供主板和外设需要，通过右上角的插针排和插孔输出到外设。

此外，还设有螺旋保险插孔保护实验箱。

〔2〕RS232接口RS232接口通过MAX232芯片实现与电脑的串行通讯，通过接口引出信号。

51单片机简单程序实例
51单片机是一种常用的微控制器，下面我将给出一个简单的LED闪烁程序作为示例。

c.
#include <reg51.h>。

void delay() {。

int i, j;
for (i = 0; i < 500; i++)。

for (j = 0; j < 500; j++);
}。

void main() {。

while (1) {。

P1 = 0x00; // 关闭LED.
delay();
P1 = 0xFF; // 打开LED.
delay();
}。

}。

这是一个使用C语言编写的简单的51单片机程序。

程序的功能是让单片机控制开发板上的一个LED灯以一定的频率闪烁。

程序的主要部分是一个无限循环(`while(1)`)，在循环中LED先被关闭然后延时一段时间，再被打开然后再延时一段时间，如此循环。

在这个示例中，我们使用了`P1`端口来控制LED的开关，
`0x00`表示关闭LED，`0xFF`表示打开LED。

`delay`函数用来产生时间延迟，以控制LED闪烁的频率。

这只是一个非常简单的示例，51单片机的功能远不止于此。

它可以用来控制各种外围设备，比如数码管、液晶显示屏、电机等，也可以用来实现各种功能，比如定时器、计数器、通信接口等。

希望这个简单的示例能够帮助你初步了解51单片机的编程。

100例程序设计范例汇总第一章 (4)【实例1】使用累加器进行简单加法运算： (4)【实例2】使用B寄存器进行简单乘法运算： (4)【实例3】通过设置RS1，RS0选择工作寄存器区1： (4)【实例4】使用数据指针DPTR访问外部数据数据存储器： (4)【实例5】使用程序计数器PC查表： (4)【实例6】IF语句实例： (4)【实例7】SWITCH-CASE语句实例： (4)【实例8】FOR语句实例： (4)【实例9】WHILE语句实例： (5)【实例10】DO...WHILE语句实例： . (5)【实例11】语句形式调用实例： (5)【实例12】表达式形式调用实例： (5)【实例13】以函数的参数形式调用实例： (5)【实例14】函数的声明实例： (5)【实例15】函数递归调用的简单实例： (5)【实例16】数组的实例： (6)【实例17】指针的实例： (6)【实例18】数组与指针实例： (6)【实例19】P1口控制直流电动机实例 (6)第二章 (8)【实例20】用74LS165实现串口扩展并行输入口 (8)【实例21】用74LS164实现串口扩展并行输出口 (10)【实例22】P0I/O扩展并行输入口 (12)【实例23】P0I/O扩展并行输出口 (12)【实例24】用8243扩展I/O端口 (12)【实例25】用8255A扩展I/O口 (14)【实例26】用8155扩展I/O口 (19)第三章 (26)【实例29】与AT24系列EEPROM接口及驱动程序 (26)【实例30】EEPROM(X5045)接口及驱动程序 (30)【实例31】与铁电存储器接口及驱动程序 (33)【实例32】与双口RAM存储器接口及应用实例 (35)【实例33】与NANDFLASH（K9F5608）接口及驱动程序 (35)第四章 (43)【实例34】独立键盘控制 (43)【实例35】矩阵式键盘控制 (44)【实例36】改进型I/O端口键盘 (46)【实例37】PS/2键盘的控制 (49)【实例39】段数码管（HD7929）显示实例 (54)【实例40】16×2字符型液晶显示实例 (55)【实例41】点阵型液晶显示实例 (61)【实例42】LCD显示图片实例 (63)第五章 (70)【实例43】简易电子琴的设计 (70)【实例44】基于MCS-51单片机的四路抢答器 (71)【实例45】电子调光灯的制作 (76)【实例46】数码管时钟的制作 (81)【实例47】LCD时钟的制作 (96)【实例48】数字化语音存储与回放 (103)【实例49】电子标签设计 (112)第六章 (120)【实例50】指纹识别模块 (121)【实例51】数字温度传感器 (121)第七章 (124)【实例53】超声波测距 (124)【实例54】数字气压计 (125)【实例55】基于单片机的电压表设计 (132)【实例56】基于单片机的称重显示仪表设计 (133)【实例57】基于单片机的车轮测速系统 (136)第八章 (138)【实例58】电源切换控制 (138)【实例59】步进电机控制 (140)【实例60】单片机控制自动门系统 (141)【实例61】控制微型打印机 (144)【实例62】单片机控制的EPSON微型打印头 (144)【实例63】简易智能电动车 (145)【实例64】洗衣机控制器 (149)第九章 (152)【实例65】串行A/D转换 (152)【实例66】并行A/D转换 (153)【实例67】模拟比较器实现A/D转换 (154)【实例68】串行D/A转换 (155)【实例69】并行电压型D/A转换 (156)【实例70】并行电流型D/A转换 (156)【实例71】2I C接口的A/D转换 (157)【实例72】2I C接口的D/A转换 (161)【实例73】单片机间双机通信 (164)【实例74】单片机间多机通信方法之一 (166)【实例75】单片机间多机通信方法之二 (171)【实例76】PC与单片机通信 (176)【实例77】红外通信接口 (178)第十一章 (180)【实例79】单片机实现PWM信号输出 (180)【实例80】实现基于单片机的低频信号发生器 (182)【实例81】软件滤波方法 (183)【实例82】FSK信号解码接收 (186)【实例83】单片机浮点数运算实现 (187)【实例84】神经网络在单片机中的实现 (192)【实例85】信号数据的FFT变换 (194)第十二章 (198)【实例86】2I C总线接口的软件实现 (198)【实例87】SPI总线接口的软件实现 (200)【实例88】1-WIRE总线接口的软件实现 (205)【实例89】单片机外挂CAN总线接口 (207)【实例90】单片机外挂USB总线接口 (210)【实例91】单片机实现以太网接口 (214)【实例92】单片机控制GPRS传输 (221)【实例93】单片机实现TCP/IP协议 (223)第十三章 (229)【实例94】读写U盘 (229)【实例95】非接触IC卡读写 (234)【实例96】SD卡读写 (238)【实例97】高精度实时时钟芯片的应用 (242)第十四章 (247)【实例98】智能手机充电器设计 (247)【实例99】单片机控制门禁系统 (248)第一章【实例1】使用累加器进行简单加法运算：MOV A,#02H ;A←2ADD A,#06H ;A←A+06H【实例2】使用B寄存器进行简单乘法运算：MOV A,#02H ; A←2MOV B,#06H ; B←6MUL AB ; BA←A*B=6*2【实例3】通过设置RS1，RS0选择工作寄存器区1：CLR PSW.4 ; PSW.4←0SETB PSW.5 ; PSW.5←1【实例4】使用数据指针DPTR访问外部数据数据存储器：MOV DPTR, #data16 ; DPTR←data16MOVX A, @ DPTR ; A←((DPTR))MOVX @ DPTR, A ; (DPTR)←A【实例5】使用程序计数器PC查表：MOV Ａ, #data ;Ａ←dataMOVC A, @ A+DPTR ; PC←(PC)+1 ,A←((A)+(PC)) 【实例6】if语句实例：void main(){ int a,b,c,min;printf("\n please input three number:");scanf("%d%d%d ",&a,&b,&c);if(a<b&&a<c) printf("min=%d\n",a );else if(b<a&&b<c) printf("min=%d\n",b);else if(c<a&&c<c) printf("min=%d\n",c);else printf("There at least two numbers are equal\n");}【实例7】switch-case语句实例：void main(){ int num; printf("input one number:");scanf("%d",& num);switch(num){ case 1: printf("num =%d\n", num);break;case 2: printf("num =%d\n", num);break;case 3: printf("num =%d\n", num);break;case 4: printf("num =%d\n", num);break;default: printf("The number is out of the range\n", num);}}【实例8】for语句实例：void main(){ for(int a=10;n>0;a --)printf("%d",a);}【实例9】while语句实例：void main(){ int i=0;while(i<=10) i++;}【实例10】do…while语句实例：void main(){ int i=0;do{ i++;}while(i<=10);}【实例11】语句形式调用实例：void main(){ int i=0; while(i<=10) i++; ……Sum(); /*函数调用*/}【实例12】表达式形式调用实例：void main(){ int a,b,i=0; while(i<=10) i++; ……i=4*Sum(a,b); /*函数调用*/}【实例13】以函数的参数形式调用实例：void main(){ int a,b,c,i=0; while(i<=10) i++; ……i= max(c,Sum(a,b)); /*函数调用*/ }【实例14】函数的声明实例：void main(){ int max(int x,int y); /*函数的声明*/ int a,b,c,i=0; while(i<=10) i++; ……i= max(c,Sum(a,b)); /*函数调用*/ }【实例15】函数递归调用的简单实例：void fun(){ int a=1, result,i;for(i=0;i<10;){ i=a+I;result = fun(); /*函数调用*/}return result;}【实例16】数组的实例：void main(){ char num[3] [3]={{ ＇＇，＇#＇，＇＇},{＇#＇，＇＇，＇#＇},{＇＇，＇#＇，＇＇}}; /*定义多维数组*/ int i=0,j=0；for(;i<3;i++){ for(;j<3;j++) printf(“%c”,num[i][j]);printf(“/n”);}【实例17】指针的实例：void main(){ int a=3,*p;p=&a; /*将变量a的地址赋值给指针变量p*/printf(“%d,%d”,a,*p); /*输出二者的数值进行对比*/}【实例18】数组与指针实例：void main(){ int i=3,num[3]={1,2,3},*p;p=num; /*将数组num[]的地址赋值给指针变量p*/result =max(p,3); /*函数调用,计算数组的最大值*/}【实例19】P1口控制直流电动机实例sfr p1=0x90;sbit p10=p1^0;sbit p11=p1^1;void main (){int i, m;int j=100;int k=20;// 正快转for (i=0; i<100; i++){P10=1;for (j=0; j<50; j++){m=0;}}P10=0;for (j=0; j<10; j++){m=0}//正慢转for (i=0; i<100; i++) {P10=1;for (j=0; j<10; j++) {m=0}}p10=0;for (j=0; j<50; j++) {m=0}// 负快转for (i=0; i<100; i++) {p11=1;for (j=0; j<50; j++) {m=0;}}p11=0;for (j=0; j<10; j++) {m=0;}// 负慢转for (i=0; i<100; i++) {p11=1;for (j=0;j<10;j++) {m=0;}}p11=0for (j=0; j<50; j++) {m=0;}}第二章【实例20】用74LS165实现串口扩展并行输入口（1）函数声明管脚定义//---------------------------------------库函数声明，管脚定义------------------------------------------ #include<reg52.h>sbit LOAD=P1^7;//用P1^7控制SH/ 管脚（2）串口初始化函数UART_init()//-------------------------------------------------------------------------------------------------------------- // 函数名称：UART_init()// 功能说明：串口初始化，设定串口工作在方式0//-------------------------------------------------------------------------------------------------------------- void UART_init(void){SCON=0x10;//设串行口方式0，允许接收，启动接收过程ES=0;//禁止串口中断}（3）数据接收函数PA()//-------------------------------------------------------------------------------------------------------------- // 函数名称：PA()// 输入参数：无// 输出参数：返回由并口输入的数据// 功能说明：接收八位串行数据//-------------------------------------------------------------------------------------------------------------- unsigned char PA(void){unsigned char PA_data;LOAD=0;//当P1.7输出低电平，74LS165将并行数据装入寄存器//当中LOAD=1;//当P1.7输出高电平，74LS165在时钟信号下进行移位UART_init();//74LS165工作在时钟控制下的串行移位状态while(RI==0);//循环等待RI=0;PA_data=SBUF;return PA_data;//返回并行输入的数据}（1）函数声明管脚定义//---------------------------------------库函数声明，管脚定义------------------------------------------ #include<reg52.h>sbit a7=ACC^7;sbit simuseri_CLK=P1^6;//用P1^6模拟串口时钟sbit simuseri_DATA=P1^5;//用P1^5模拟串口数据sbit drive74165_LD=P1^7;//用P1^7控制SH/ 管脚（2）数据输入函数in_simuseri()//-------------------------------------------------------------------------------------------------------------- // 函数名称：in_simuseri()// 输入参数：无// 输出参数：data_buf// 功能说明：8位同位移位寄存器，将simuseri_DATA串行输入的数据按从低位到// 高位// 保存到data_buf//-------------------------------------------------------------------------------------------------------------- unsigned char in_simuseri(void){unsigned char i;unsigned char data_buf;i=8;do{ACC=ACC>>1;for(;simuseri_CLK==0;);a7= simuseri_DA TA;for(;simuseri_CLK==1;);}while(--i!=0);simuseri_CLK=0;data_buf=ACC;return(data_buf);}（3）数据输出函数PAs()//-------------------------------------------------------------------------------------------------------------- // 函数名称：PAs()// 输入参数：无// 输出参数：PAs _buf，返回并行输入74LS165的数据// 功能说明：直接调用，即可读取并行输入74LS165的数据，不需要考虑74LS165的// 工作原理//--------------------------------------------------------------------------------------------------------------unsigned char PAs(void){unsigned char PAs_buf;drive74165_LD=0;drive74165_LD=1;PAs_buf= in_simuseri();return(PAs_buf);}【实例21】用74LS164实现串口扩展并行输出口单片机串口驱动74LS164的程序主要包括函数声明管脚定义部分、串口初始化函数以及数据发送函数。
