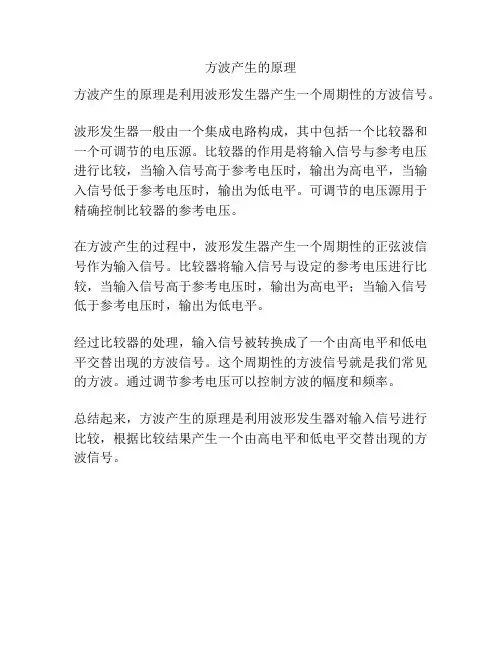

方波产生的原理
方波产生的原理是利用波形发生器产生一个周期性的方波信号。
波形发生器一般由一个集成电路构成，其中包括一个比较器和一个可调节的电压源。
比较器的作用是将输入信号与参考电压进行比较，当输入信号高于参考电压时，输出为高电平，当输入信号低于参考电压时，输出为低电平。
可调节的电压源用于精确控制比较器的参考电压。
在方波产生的过程中，波形发生器产生一个周期性的正弦波信号作为输入信号。
比较器将输入信号与设定的参考电压进行比较，当输入信号高于参考电压时，输出为高电平；当输入信号低于参考电压时，输出为低电平。
经过比较器的处理，输入信号被转换成了一个由高电平和低电平交替出现的方波信号。
这个周期性的方波信号就是我们常见的方波。
通过调节参考电压可以控制方波的幅度和频率。
总结起来，方波产生的原理是利用波形发生器对输入信号进行比较，根据比较结果产生一个由高电平和低电平交替出现的方波信号。

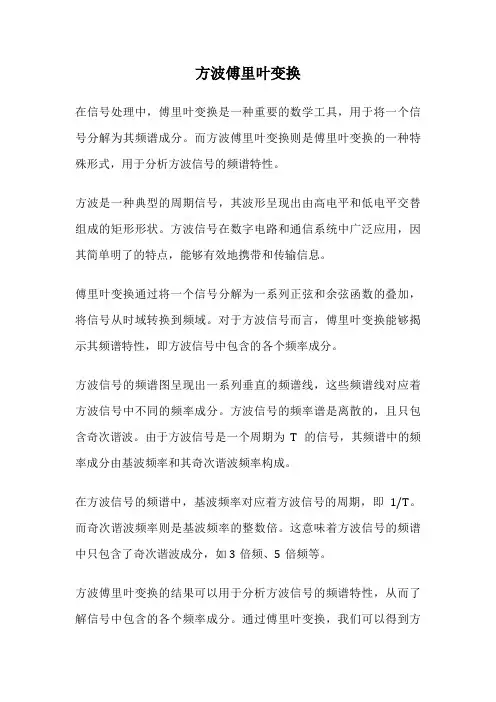

方波傅里叶变换在信号处理中，傅里叶变换是一种重要的数学工具，用于将一个信号分解为其频谱成分。
而方波傅里叶变换则是傅里叶变换的一种特殊形式，用于分析方波信号的频谱特性。
方波是一种典型的周期信号，其波形呈现出由高电平和低电平交替组成的矩形形状。
方波信号在数字电路和通信系统中广泛应用，因其简单明了的特点，能够有效地携带和传输信息。
傅里叶变换通过将一个信号分解为一系列正弦和余弦函数的叠加，将信号从时域转换到频域。
对于方波信号而言，傅里叶变换能够揭示其频谱特性，即方波信号中包含的各个频率成分。
方波信号的频谱图呈现出一系列垂直的频谱线，这些频谱线对应着方波信号中不同的频率成分。
方波信号的频率谱是离散的，且只包含奇次谐波。
由于方波信号是一个周期为T的信号，其频谱中的频率成分由基波频率和其奇次谐波频率构成。
在方波信号的频谱中，基波频率对应着方波信号的周期，即1/T。
而奇次谐波频率则是基波频率的整数倍。
这意味着方波信号的频谱中只包含了奇次谐波成分，如3倍频、5倍频等。
方波傅里叶变换的结果可以用于分析方波信号的频谱特性，从而了解信号中包含的各个频率成分。
通过傅里叶变换，我们可以得到方波信号的频率谱图，进而分析信号的频谱分布和能量分布。
方波傅里叶变换在实际应用中有着广泛的应用。
例如，在通信系统中，方波信号被广泛应用于数字调制和解调、编码和解码等方面。
通过对方波信号的频谱分析，可以了解信号的频率特性，从而设计合适的调制和解调方式，实现高效的数据传输。
方波傅里叶变换还在数字电路设计中起着重要的作用。
在数字电路中，方波信号被用作时钟信号，用于同步和控制电路的工作。
通过对方波信号的频谱分析，可以确定时钟信号的频率范围，从而确保电路的正常工作。
方波傅里叶变换是一种用于分析方波信号频谱特性的重要工具。
通过傅里叶变换，我们可以了解方波信号中包含的各个频率成分，从而在信号处理、通信系统和数字电路设计等领域中应用。
方波傅里叶变换的研究和应用将进一步推动信号处理技术的发展，并为实际应用带来更多的创新和改进。

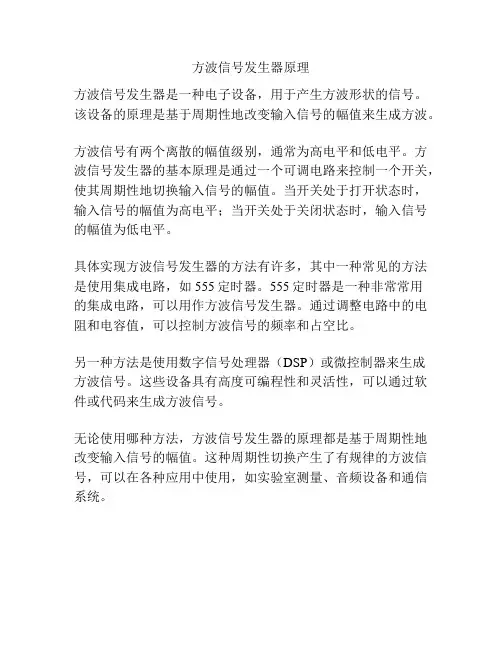

方波信号发生器原理
方波信号发生器是一种电子设备，用于产生方波形状的信号。
该设备的原理是基于周期性地改变输入信号的幅值来生成方波。
方波信号有两个离散的幅值级别，通常为高电平和低电平。
方波信号发生器的基本原理是通过一个可调电路来控制一个开关，使其周期性地切换输入信号的幅值。
当开关处于打开状态时，输入信号的幅值为高电平；当开关处于关闭状态时，输入信号的幅值为低电平。
具体实现方波信号发生器的方法有许多，其中一种常见的方法是使用集成电路，如555定时器。
555定时器是一种非常常用
的集成电路，可以用作方波信号发生器。
通过调整电路中的电阻和电容值，可以控制方波信号的频率和占空比。
另一种方法是使用数字信号处理器（DSP）或微控制器来生成
方波信号。
这些设备具有高度可编程性和灵活性，可以通过软件或代码来生成方波信号。
无论使用哪种方法，方波信号发生器的原理都是基于周期性地改变输入信号的幅值。
这种周期性切换产生了有规律的方波信号，可以在各种应用中使用，如实验室测量、音频设备和通信系统。

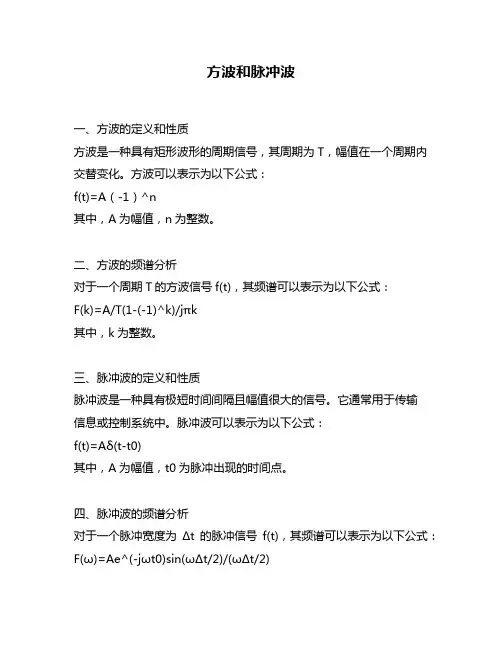

方波和脉冲波一、方波的定义和性质方波是一种具有矩形波形的周期信号，其周期为T，幅值在一个周期内交替变化。
方波可以表示为以下公式：f(t)=A（-1）^n其中，A为幅值，n为整数。
二、方波的频谱分析对于一个周期T的方波信号f(t)，其频谱可以表示为以下公式：F(k)=A/T(1-(-1)^k)/jπk其中，k为整数。
三、脉冲波的定义和性质脉冲波是一种具有极短时间间隔且幅值很大的信号。
它通常用于传输信息或控制系统中。
脉冲波可以表示为以下公式：f(t)=Aδ(t-t0)其中，A为幅值，t0为脉冲出现的时间点。
四、脉冲波的频谱分析对于一个脉冲宽度为Δt的脉冲信号f(t)，其频谱可以表示为以下公式：F(ω)=Ae^(-jωt0)sin(ωΔt/2)/(ωΔt/2)五、方波和脉冲波在实际应用中的差别1. 方波主要用于数字电路设计中，在逻辑门电路中广泛应用。
2. 脉冲波主要用于控制系统中，如PID控制器、伺服电机等。
六、方波和脉冲波的优缺点比较1. 方波的优点是简单易实现，且能够表示数字信号。
但是，方波幅值变化突然，会引起高频噪声和谐波干扰。
2. 脉冲波的优点是幅值大且能够传输信息。
但是，脉冲宽度很短，需要高精度的测量和控制技术。
七、方波和脉冲波的应用案例1. 方波应用案例：数字电路设计中的逻辑门电路、计数器等。
2. 脉冲波应用案例：PID控制器、伺服电机、激光切割等。
八、结论方波和脉冲波都是常见的周期信号，在不同领域有着不同的应用。
在实际应用中需要根据具体情况选择合适的信号类型。
产生方波的四种方法方波是一种具有矩形波形的周期性信号。
它广泛应用于电子学、通信领域以及数字信号处理等领域。
在本文中，将介绍四种常见的方法用于产生方波信号。
1.脉冲信号发生器脉冲信号发生器是一种通过短时间高电平脉冲和低电平脉冲的交替方式来产生方波信号的线路或设备。
脉冲信号发生器的关键部件是一个多谐振荡器，它能够产生稳定的高频信号，并通过一系列逻辑器件将其转换为短时间高电平和低电平脉冲。
通过调整多谐振荡器的频率和逻辑器件的延迟时间，可以产生不同频率和占空比的方波信号。
2. Schmidt触发器Schmidt触发器是一种基于正反馈原理的电子器件，它可以将输入信号转换为方波信号。
Schmidt触发器通常由两个晶体管组成，其中一个晶体管用于正相输出，另一个用于负相输出。
在输入信号超过设定的阈值电平时，会触发晶体管间的切换，产生一个脉冲或方波信号。
通过调节阈值电平和反馈电路来控制方波的频率和占空比。
3.单稳态多谐振荡器单稳态多谐振荡器也被称为单稳态震荡器，它是一种通过添加一段固定时间延迟的电路来产生方波信号的方法。
当输入信号超过设定的阈值电平时，单稳态多谐振荡器会触发一个稳定的宽度固定的方波脉冲。
通过调整延迟时间和电路参数，可以产生不同频率和占空比的方波信号。

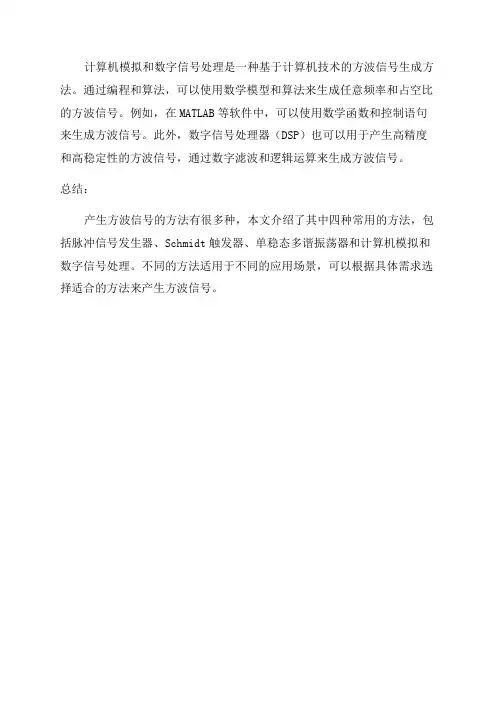

4.计算机模拟和数字信号处理计算机模拟和数字信号处理是一种基于计算机技术的方波信号生成方法。
通过编程和算法，可以使用数学模型和算法来生成任意频率和占空比的方波信号。
例如，在MATLAB等软件中，可以使用数学函数和控制语句来生成方波信号。
此外，数字信号处理器（DSP）也可以用于产生高精度和高稳定性的方波信号，通过数字滤波和逻辑运算来生成方波信号。
总结：产生方波信号的方法有很多种，本文介绍了其中四种常用的方法，包括脉冲信号发生器、Schmidt触发器、单稳态多谐振荡器和计算机模拟和数字信号处理。
不同的方法适用于不同的应用场景，可以根据具体需求选择适合的方法来产生方波信号。

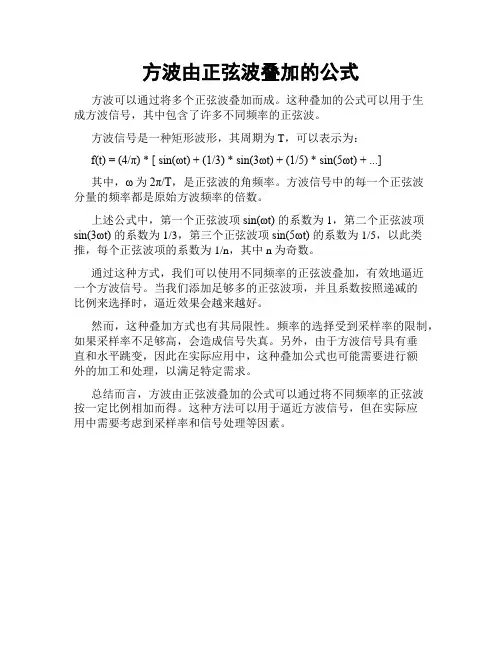

方波由正弦波叠加的公式
方波可以通过将多个正弦波叠加而成。
这种叠加的公式可以用于生
成方波信号，其中包含了许多不同频率的正弦波。
方波信号是一种矩形波形，其周期为T，可以表示为：
f(t) = (4/π) * [ sin(ωt) + (1/3) * sin(3ωt) + (1/5) * sin(5ωt) + ...]
其中，ω为2π/T，是正弦波的角频率。
方波信号中的每一个正弦波
分量的频率都是原始方波频率的倍数。
上述公式中，第一个正弦波项sin(ωt) 的系数为1，第二个正弦波项sin(3ωt) 的系数为1/3，第三个正弦波项sin(5ωt) 的系数为1/5，以此类推，每个正弦波项的系数为1/n，其中n为奇数。
通过这种方式，我们可以使用不同频率的正弦波叠加，有效地逼近
一个方波信号。
当我们添加足够多的正弦波项，并且系数按照递减的
比例来选择时，逼近效果会越来越好。
然而，这种叠加方式也有其局限性。
频率的选择受到采样率的限制，如果采样率不足够高，会造成信号失真。
另外，由于方波信号具有垂
直和水平跳变，因此在实际应用中，这种叠加公式也可能需要进行额
外的加工和处理，以满足特定需求。
总结而言，方波由正弦波叠加的公式可以通过将不同频率的正弦波
按一定比例相加而得。
这种方法可以用于逼近方波信号，但在实际应
用中需要考虑到采样率和信号处理等因素。
方波信号的傅里叶级数展开一、引言傅里叶级数展开是一种将周期函数表示为无限三角函数级数的方法，可用于研究信号的频谱特性。
其中，方波信号是一种经典的周期信号，其傅里叶级数展开具有重要的理论和实际应用价值。
二、方波信号的定义及性质1. 定义：方波信号是一种周期为T，幅值在一个固定时间间隔内交替取两个不同值的信号。
2. 数学表达式：f(t)=A（-T/2≤t＜0），f(t)=-A（0≤t＜T/2），其中A为幅值。
3. 周期性：f(t+T)=f(t)，即在一个周期内，信号重复出现。
4. 偶对称性：f(-t)=f(t)，即关于y轴对称。
三、傅里叶级数展开的基本概念1. 基函数：正弦函数和余弦函数构成了傅里叶级数展开中的基函数。
2. 傅里叶系数：将周期为T的函数f(t)表示为三角级数时，需要求解其傅里叶系数an和bn。
3. 正交性：正弦函数和余弦函数在一个周期内彼此正交。
四、方波信号的傅里叶级数展开1. 傅里叶级数公式：f(t)=a0/2+Σ(an*cos(nωt)+bn*sin(nωt))，其中ω=2π/T。
2. 计算a0：a0=2/T*∫(T/2)~(-T/2)f(t)dt=0。
3. 计算an：an=2/T*∫(T/2)~(-T/2)f(t)*cos(nωt)dt=0。
4. 计算bn：bn=2/T*∫(T/2)~(-T/2)f(t)*sin(nωt)dt=4A/(nπ)*sin(nπ/2)，其中n为奇数。
五、方波信号的频谱特性1. 频谱分析：通过傅里叶级数展开，可以得到方波信号的频谱特性。
2. 频率分量：方波信号的频率分量包括基波和其奇次谐波。
3. 谐波幅度：随着谐波次数的增加，其幅度逐渐减小，但是衰减速度不同。
六、应用实例1. 电子音乐合成器中使用方波信号作为基础音色。
2. 数字电路中使用方波信号进行时钟控制。
3. 通信系统中使用方波信号进行数字调制和解调。
七、总结方波信号的傅里叶级数展开是一种重要的信号分析方法，可以用于研究其频谱特性。

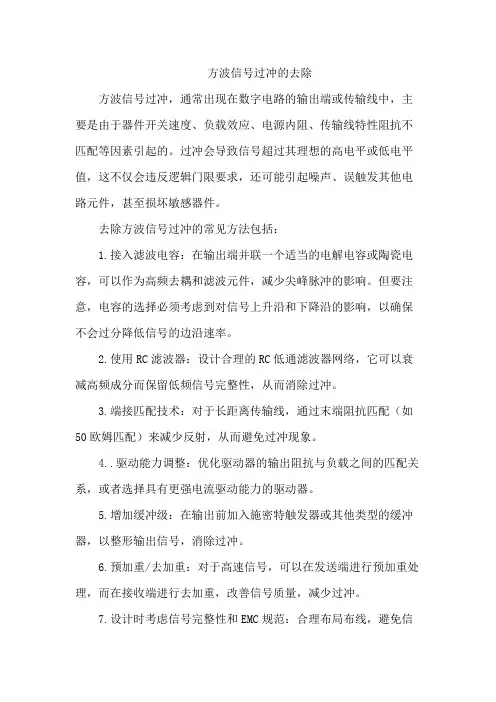

方波信号过冲的去除
方波信号过冲，通常出现在数字电路的输出端或传输线中，主要是由于器件开关速度、负载效应、电源内阻、传输线特性阻抗不匹配等因素引起的。
过冲会导致信号超过其理想的高电平或低电平值，这不仅会违反逻辑门限要求，还可能引起噪声、误触发其他电路元件，甚至损坏敏感器件。
去除方波信号过冲的常见方法包括：
1.接入滤波电容：在输出端并联一个适当的电解电容或陶瓷电容，可以作为高频去耦和滤波元件，减少尖峰脉冲的影响。
但要注意，电容的选择必须考虑到对信号上升沿和下降沿的影响，以确保不会过分降低信号的边沿速率。
2.使用RC滤波器：设计合理的RC低通滤波器网络，它可以衰减高频成分而保留低频信号完整性，从而消除过冲。
3.端接匹配技术：对于长距离传输线，通过末端阻抗匹配（如50欧姆匹配）来减少反射，从而避免过冲现象。
4..驱动能力调整：优化驱动器的输出阻抗与负载之间的匹配关系，或者选择具有更强电流驱动能力的驱动器。
5.增加缓冲级：在输出前加入施密特触发器或其他类型的缓冲器，以整形输出信号，消除过冲。
6.预加重/去加重：对于高速信号，可以在发送端进行预加重处理，而在接收端进行去加重，改善信号质量，减少过冲。
7.设计时考虑信号完整性和EMC规范：合理布局布线，避免信
号路径中的串扰和干扰源影响。
8.采用有源钳位电路：利用晶体管等器件构成的有源钳位电路，能够在检测到过冲时快速响应，将信号幅度限制在允许范围内。
综合应用上述方法，根据具体电路情况和系统需求，可以有效地控制和减少方波信号的过冲现象。
方波电路的工作原理
方波电路是一种能够产生方波信号的电路。
它由一个控制开关、一个电容和一个电感组成。
工作原理如下：当控制开关关闭时，电容开始通过电流进行充电。
在这个过程中，电容内的电压将逐渐上升。
当电容内的电压达到一定阈值时，控制开关将会打开，此时电容开始通过电感进行放电。
当电容放电时，其内的电压开始下降。
在电容放电的过程中，电感将对流过的电流产生电压反向的作用。
这将导致电容的电压开始下降，直到达到另一个阈值，控制开关再次关闭。
这个过程将不断重复，从而产生连续的方波信号。
方波信号的周期和占空比可以通过调整电容和电感的数值来控制。
方波知识点方波是一种特殊的波形，在电子学和信号处理领域中非常常见。
它具有特定的频率和周期，被广泛应用于数字信号处理、通信系统、音频处理等应用中。
本文将逐步介绍方波的定义、特点以及应用场景。
1. 方波的定义方波是一种周期性的波形，其波形特点是在一个周期内，信号的幅度会在两个给定的值之间切换。
方波信号通常用一个矩形图形来表示，其中高电平和低电平分别对应着两个给定的幅度值。
2. 方波的特点2.1 周期性方波具有固定的周期，表示为 T。
这意味着在每个周期内，方波的波形会重复一次。
周期可以通过控制方波的频率来调整，频率的倒数即为周期的值。
2.2 占空比占空比表示方波高电平的时间与周期的比例。
如果方波高电平的时间占整个周期的一半，那么占空比为50%。
占空比也可以用来表示方波的平均幅度。
2.3 频谱特性方波的频谱特性是其最显著的特点之一。
方波信号的频谱由一系列的谐波组成，而且谐波的幅度以及相位关系对于方波的形状有着重要影响。
此外，方波的频谱中包含了无穷多个谐波，其幅度逐渐衰减。
3. 方波的应用方波在各个领域中有着广泛的应用。
以下是一些方波应用的例子：3.1 数字信号处理方波可以用于数字信号处理中的时钟信号。
时钟信号被广泛应用于数字系统中，用于同步不同的模块和操作。
方波的周期和占空比可以用来调节时钟信号的频率和工作周期，确保系统的正常运行。
3.2 通信系统方波可以用于通信系统中的调制和解调过程。
调制是将信息信号转换为载波信号的过程，而解调则是将调制后的信号转换为原始信息信号的过程。
方波作为一种特殊的波形，可以被用作载波信号进行调制和解调。
3.3 音频处理方波在音频处理中也有着应用。
例如，方波可以用作音频合成中的基础波形，通过调整频率和幅度来生成不同音调的声音。
此外，方波还可以用于音频效果处理中的震荡效果，给声音增加一些特殊的音色。
总结方波作为一种特殊的波形，在电子学和信号处理领域中有着广泛的应用。
本文从方波的定义、特点以及应用场景三个方面对方波进行了介绍。
方波的三次谐波任务目标本文将深入探讨方波的三次谐波，包括其定义、产生方式、特点以及在实际应用中的意义和应用场景。
通过本文的阐述，读者将了解到方波的三次谐波的基本概念和相关知识。
1. 方波的定义方波是一种特殊的周期信号，在每个周期内，信号从高电平跳变到低电平，或者从低电平跳变到高电平。
方波具有等占空比（即高电平与低电平时间相等）和不等占空比（高电平与低电平时间不等）两种形式。
2. 谐波的定义与产生方式谐波是指一个周期为T的周期性信号中频率是基频整数倍（n倍）的分量，其中n 为正整数。
根据傅里叶级数展开定理，任何一个周期信号都可以表示为一系列谐波分量之和。
而三次谐波则是指频率为基频3倍（3f）的分量。
方波可以通过傅里叶级数展开得到其频域表示形式。
在方波中，除了基频分量外，还存在着各个奇数倍频率的谐波分量，其中第三次谐波（3f）是最显著的。
方波的三次谐波分量可以通过将方波信号通过非线性元件进行频率倍增得到。
在电子电路中，常用的非线性元件有二极管、晶体管等。
通过这些非线性元件，可以将方波信号中的基频分量转换为三次谐波分量。
3. 方波的三次谐波特点方波的三次谐波具有以下特点：•高频成分：三次谐波是基频（f）的3倍，因此具有更高的频率。
这使得方波的三次谐波在高频通信和数字信号处理中具有重要应用价值。
•强烈幅度衰减：随着频率增加，三次谐波分量的幅度逐渐衰减。
这是由于非线性元件对高频信号响应能力较弱所致。
•奇数倍关系：除了第三次谐波外，其他奇数倍频率（5f、7f等）也会存在于方波中，但其幅度相对较小。
4. 方波的三次谐波应用方波的三次谐波在实际应用中有着广泛的应用场景，以下是其中几个典型应用：4.1 高频通信方波的三次谐波具有高频成分，适用于高频通信系统。
在无线电传输中，通过将基频信号转换为三次谐波，可以实现更高的传输速率和更远的传输距离。
4.2 数字信号处理在数字信号处理中，方波的三次谐波被广泛应用于数字滤波器设计和调制解调器等领域。
方波信号的傅里叶级数方波信号是一种典型的周期性信号，可以通过傅里叶级数来进行分析和描述。
傅里叶级数是将一个周期性函数表示为各个正弦和余弦函数的线性组合，可以将复杂的周期性信号分解为简单的正弦和余弦函数的和。
本文将介绍方波信号的傅里叶级数及其应用。
让我们来了解一下什么是方波信号。
方波信号是一种在等间隔时间内交替出现两个不同幅值的信号。
它的特点是在每个周期内，信号的幅值从一个固定值突然跳变到另一个固定值，而且跳变的时间瞬间完成。
这种信号常见于数字电路中，也常用于信号处理和通信领域。
方波信号的傅里叶级数是将方波信号分解为各个正弦和余弦函数的和。
根据傅里叶级数的理论，任何一个周期性函数都可以表示为正弦和余弦函数的线性组合。
对于方波信号而言，它可以表示为各个奇次谐波的正弦函数的和。
通过逐渐增加奇次谐波的幅值和频率，可以逼近得到一个趋近于方波信号的函数。
傅里叶级数的应用非常广泛。
在通信领域，傅里叶级数可以用于信号的调制和解调。
通过将原始信号进行傅里叶级数分解，可以得到信号的频谱信息，从而实现信号的调制和解调。
在信号处理领域，傅里叶级数也被广泛应用于信号的滤波和谱分析。
通过对信号的傅里叶级数进行滤波操作，可以实现对信号频率的选择性处理。
而谱分析则可以通过对信号的傅里叶级数进行频谱分析，得到信号的频率分布情况，从而了解信号的特性和结构。
除了通信和信号处理领域，傅里叶级数还在其他领域有着广泛的应用。
在物理学中，傅里叶级数被用于描述波动现象和振动现象。
在工程学中，傅里叶级数可以用于描述动力系统的响应特性和频率响应。
在经济学和金融学中，傅里叶级数可以用于时间序列的分析和预测。
总结一下，方波信号的傅里叶级数是将方波信号表示为各个正弦和余弦函数的线性组合。
傅里叶级数的应用非常广泛，涉及到通信、信号处理、物理学、工程学、经济学等多个领域。
通过傅里叶级数的分析，可以深入理解和研究周期性信号的特性和结构。
傅里叶级数的研究和应用将为我们带来更深入的认识和理解，推动科学技术的进步和发展。
方波谐波能量
方波是一种含有大量谐波的波形，谐波能量是指在方波中各个谐波成分所占的能量比例。
在频率为f的方波中，第n个谐波的频率为nf，其能量为(1/n)，也就是说，随着谐波次数的增加，能量逐渐减小，但总能量不变。
因此，方波的谐波能量分布可以用谐波能量谱表示，它是一个离散的能量序列，每个能量值表示一个谐波成分的能量占比。
谐波能量谱可以用于分析方波信号的频谱特性和频率响应，以及在数字信号处理和通信系统中的应用。
- 1 -。
方波控制换相换相是一种将电流方向或电压极性逆转的操作。
在电路中，我们经常会使用方波信号来实现换相的效果。
方波信号是一种具有固定周期、占空比为50%的信号波形，其特点是在一个周期内，信号的幅值交替变化。
换相在电路中起到了非常重要的作用，尤其在交流电路中。
通过控制方波信号的频率和占空比，我们可以实现电压和电流的相位变化，从而达到不同的控制目的。
下面将详细介绍方波控制换相的原理和应用。
我们来看一下方波信号的特点。
方波信号是由一系列脉冲组成的，每个脉冲的宽度相等，且脉冲的幅值在一个周期内交替变化。
这种特点使得方波信号非常适合用来控制换相。
我们可以根据方波信号的周期和占空比来确定换相的频率和相位。
在交流电路中，我们经常使用三相方波信号来实现换相。
三相方波信号由三个相位相差120度的方波信号组成。
我们可以通过控制三相方波信号的频率和占空比来实现电压和电流的相位变化，从而控制电动机的转向和转速。
在电力系统中，方波控制换相被广泛应用于交流电压调节和无功补偿。
通过控制方波信号的频率和占空比，我们可以实现电压的调节和相位的变化，从而控制电力系统的电压和功率因数。
这不仅可以提高电力系统的稳定性和可靠性，还可以提高电能的利用效率。
在电力电子技术中，方波控制换相也被广泛应用于交流调压和变频调速。
通过控制方波信号的频率和占空比，我们可以实现交流电压的调节和频率的变化，从而控制电动机的转速和负载的运行。
这不仅可以提高电动机的控制精度和性能，还可以节约能源和降低成本。
除了电力系统和电力电子技术，方波控制换相还被广泛应用于通信系统、自动控制系统和工业生产中。
通过控制方波信号的频率和占空比，我们可以实现信号的调制和解调，从而实现信息的传输和处理。
这不仅可以提高通信系统的传输速率和可靠性，还可以实现自动控制系统的精确控制和工业生产的高效运行。
总结来说，方波控制换相是一种重要的电路操作，通过控制方波信号的频率和占空比，我们可以实现电压和电流的相位变化，从而达到不同的控制目的。
