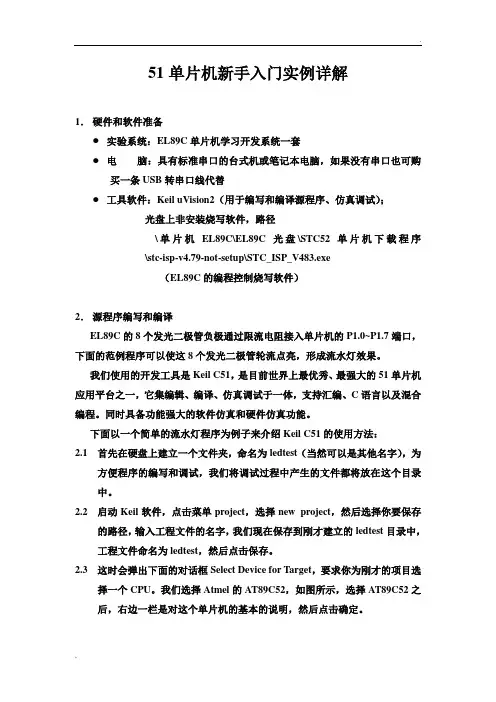

51单片机新手入门实例详解

51单片机新手入门实例详解1．硬件和软件准备●实验系统：EL89C单片机学习开发系统一套●电脑：具有标准串口的台式机或笔记本电脑，如果没有串口也可购买一条USB转串口线代替●工具软件：Keil uVision2（用于编写和编译源程序、仿真调试）；光盘上非安装烧写软件，路径\单片机EL89C\EL89C光盘\STC52单片机下载程序\stc-isp-v4.79-not-setup\STC_ISP_V483.exe（EL89C的编程控制烧写软件）2．源程序编写和编译EL89C的8个发光二极管负极通过限流电阻接入单片机的P1.0~P1.7端口，下面的范例程序可以使这8个发光二极管轮流点亮，形成流水灯效果。

我们使用的开发工具是Keil C51，是目前世界上最优秀、最强大的51单片机应用平台之一，它集编辑、编译、仿真调试于一体，支持汇编、C语言以及混合编程。

同时具备功能强大的软件仿真和硬件仿真功能。

下面以一个简单的流水灯程序为例子来介绍Keil C51的使用方法：2.1首先在硬盘上建立一个文件夹，命名为ledtest（当然可以是其他名字），为方便程序的编写和调试，我们将调试过程中产生的文件都将放在这个目录中。

2.2启动Keil软件，点击菜单project，选择new project，然后选择你要保存的路径，输入工程文件的名字，我们现在保存到刚才建立的ledtest目录中，工程文件命名为ledtest，然后点击保存。

2.3这时会弹出下面的对话框Select Device for Target，要求你为刚才的项目选择一个CPU。

我们选择Atmel的AT89C52，如图所示，选择AT89C52之后，右边一栏是对这个单片机的基本的说明，然后点击确定。

2.4弹出如下对话框，是否添加标准的启动代码到你的项目，我们这里不理会它，点击否！2.5新建一个源程序文件，点击菜单File New，在text1框输入一个简单的程序，如下：完整程序代码如下：ORG 0000HLJMP MAINORG 0030HMAIN:MOV P1, #0FEH ；初始点亮LED1MOV R7, #0FEH ；保存P0MAIN_LP:LCALL DELAY ；延时MOV A, R7 ；RL A ；循环移位MOV R7, A ；保存了R7MOV P1, A ；点亮下一个LEDJMP MAIN_LP ；不停循环DELAY: ；延时子程序MOV R0, #0FFHMOV R1, #0FFHDLY_LP:NOPNOPDJNZ R0, DLY_LPMOV R0, #0FFHDJNZ R1, DLY_LPRETEND2.6选择菜单File Save，选择你要保存的路径，在文件名里输入文件名，注意一定要输入扩展名，我们这里是要存储一个汇编源程序文件，所以输入.asm扩展名，保存为ledtest.asm文件。

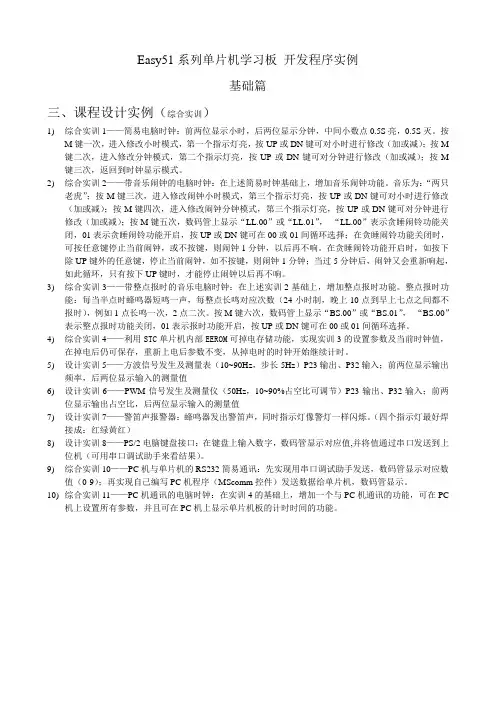

Easy51系列单片机学习板开发程序实例基础篇三、课程设计实例（综合实训）1)综合实训1——简易电脑时钟：前两位显示小时，后两位显示分钟，中间小数点0.5S亮，0.5S灭。

按M键一次，进入修改小时模式，第一个指示灯亮，按UP或DN键可对小时进行修改（加或减）；按M 键二次，进入修改分钟模式，第二个指示灯亮，按UP或DN键可对分钟进行修改（加或减）；按M 键三次，返回到时钟显示模式。

2)综合实训2——带音乐闹钟的电脑时钟：在上述简易时钟基础上，增加音乐闹钟功能。

音乐为：“两只老虎”；按M键三次，进入修改闹钟小时模式，第三个指示灯亮，按UP或DN键可对小时进行修改（加或减）；按M键四次，进入修改闹钟分钟模式，第三个指示灯亮，按UP或DN键可对分钟进行修改（加或减）；按M键五次，数码管上显示“LL.00”或“LL.01”，“LL.00”表示贪睡闹铃功能关闭，01表示贪睡闹铃功能开启，按UP或DN键可在00或01间循环选择；在贪睡闹铃功能关闭时，可按任意键停止当前闹钟，或不按键，则闹钟1分钟，以后再不响。

在贪睡闹铃功能开启时，如按下除UP键外的任意键，停止当前闹钟，如不按键，则闹钟1分钟；当过5分钟后，闹钟又会重新响起，如此循环，只有按下UP键时，才能停止闹钟以后再不响。

3)综合实训3——带整点报时的音乐电脑时钟：在上述实训2基础上，增加整点报时功能。

整点报时功能：每当半点时蜂鸣器短鸣一声，每整点长鸣对应次数（24小时制，晚上10点到早上七点之间都不报时），例如1点长鸣一次，2点二次。

按M键六次，数码管上显示“BS.00”或“BS.01”，“BS.00”表示整点报时功能关闭，01表示报时功能开启，按UP或DN键可在00或01间循环选择。

4)综合实训4——利用STC单片机内部EEROM可掉电存储功能，实现实训3的设置参数及当前时钟值，在掉电后仍可保存，重新上电后参数不变，从掉电时的时钟开始继续计时。

5)设计实训5——方波信号发生及测量表（10~90Hz，步长5Hz）P23输出、P32输入；前两位显示输出频率，后两位显示输入的测量值6)设计实训6——PWM信号发生及测量仪（50Hz，10~90%占空比可调节）P23输出、P32输入；前两位显示输出占空比，后两位显示输入的测量值7)设计实训7——警笛声报警器：蜂鸣器发出警笛声，同时指示灯像警灯一样闪烁。

C51单片机基础学习教程C51单片机是一种常用的8位单片机，广泛应用于工业控制、家用电器和电子产品等领域。

若想学习C51单片机，首先需要掌握C语言的基础知识。

以下是一个C51单片机基础学习教程，介绍了C语言的相关内容，并给出了一个简单的例子。

一、C语言基础1.数据类型：C语言中主要有整型、字符型、浮点型等数据类型。

可以使用关键字来定义变量并赋值。

示例：int num = 10;char ch = 'A';float f = 3.14;2.运算符：C语言中有算术运算符、逻辑运算符、关系运算符等。

可以用于对变量进行运算和比较。

示例：int a = 10, b = 5;int sum = a + b;int result = (a > b) ? a : b;3.控制语句：C语言中有顺序结构、分支结构和循环结构。

可以用于控制程序的执行流程。

示例：if (num > 0)printf("The number is positive.");} else if (num < 0)printf("The number is negative.");} elseprintf("The number is zero.");4.函数：C语言中可以使用函数将代码模块化，并且可以通过参数和返回值传递数据。

示例：int add(int a, int b)return a + b;二、C51单片机入门2. 创建新项目：在Keil软件中创建一个新的项目，并选择C51单片机作为目标芯片。

3. 编写程序：在新建的项目中打开main.c文件，编写C语言程序。

可以使用C语言的代码编写方式。

示例：#include <reg51.h>//定义LED端口sbit LED = P1^0;void mai//设置LED口为输出LED=0;while (1)//LED闪烁LED=~LED;//延时for (int j = 0; j < 100; j++)}}}5. 调试程序：在Keil软件中打开调试窗口，可以对程序进行单步调试，查看程序的执行流程和变量的值。

引言概述：51单片机是一种常见的单片机型号，它具有广泛的应用领域和较高的使用率。

本教程旨在为初学者提供51单片机的入门知识和基础操作指南。

本文将介绍51单片机的基本概念，硬件配置，编程语言，程序以及常见问题解答。

通过学习本教程，读者可以对51单片机有一个全面的了解，并在实践中掌握其基本应用。

正文内容：1.51单片机基本概念介绍单片机的定义和类型，包括其基本构成和特点。

详细解释51单片机的命名由来，并介绍其典型应用场景。

探讨51单片机与其他单片机型号的区别和优势。

2.51单片机硬件配置介绍51单片机开发板的主要组成部分和功能。

讲解51单片机的复位电路、晶振电路以及外部扩展接口。

提供常见的硬件错误排查方法，如常见的电路连接问题和芯片供电问题。

3.51单片机编程语言简要介绍51单片机所支持的主要编程语言。

详细解释汇编语言和C语言在51单片机编程中的应用。

提供汇编语言和C语言的编译和调试方法，以及注意事项。

4.51单片机程序介绍不同的程序方法，如串口、ISP以及仿真器。

解释如何选择合适的方法和调试工具。

提供常见错误和解决方法，如速度慢、失败等问题。

5.51单片机常见问题解答回答常见的初学者问题，如51单片机如何上电启动、如何设置端口输入输出、如何控制LED等。

解决常见的编程问题和错误，如程序死循环、程序崩溃等。

提供进一步学习资源和推荐书籍，以帮助读者更深入地理解和掌握51单片机。

总结：通过本教程的学习，读者获得了对51单片机的基本概念、硬件配置、编程语言、程序以及常见问题解答等方面的全面了解。

无论是初学者还是有一定经验的工程师，都可以通过实践操作和进一步学习，掌握51单片机的基本应用和进阶技巧。

希望本教程能给读者带来实际帮助，并激发更多的学习兴趣和创造力。

引言概述：本文主要介绍了51单片机入门教程。

51单片机是一种非常常见的单片机，广泛应用于各种电子设备和嵌入式系统中。

本文将详细介绍51单片机的基本原理、开发环境、编程语言以及常用功能及应用等方面的内容。

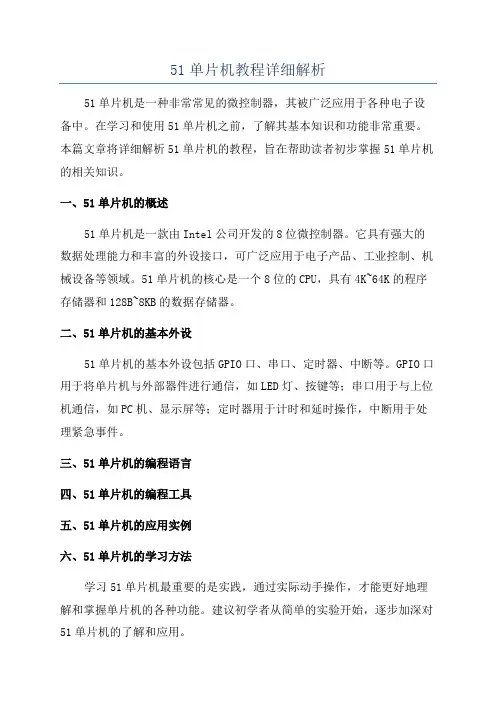

51单片机教程详细解析
51单片机是一种非常常见的微控制器，其被广泛应用于各种电子设备中。

在学习和使用51单片机之前，了解其基本知识和功能非常重要。

本篇文章将详细解析51单片机的教程，旨在帮助读者初步掌握51单片机的相关知识。

一、51单片机的概述
51单片机是一款由Intel公司开发的8位微控制器。

它具有强大的数据处理能力和丰富的外设接口，可广泛应用于电子产品、工业控制、机械设备等领域。

51单片机的核心是一个8位的CPU，具有4K~64K的程序存储器和128B~8KB的数据存储器。

二、51单片机的基本外设
51单片机的基本外设包括GPIO口、串口、定时器、中断等。

GPIO口用于将单片机与外部器件进行通信，如LED灯、按键等；串口用于与上位机通信，如PC机、显示屏等；定时器用于计时和延时操作，中断用于处理紧急事件。

三、51单片机的编程语言
四、51单片机的编程工具
五、51单片机的应用实例
六、51单片机的学习方法
学习51单片机最重要的是实践，通过实际动手操作，才能更好地理解和掌握单片机的各种功能。

建议初学者从简单的实验开始，逐步加深对51单片机的了解和应用。

总结：
本篇文章详细解析了51单片机的教程，包括其概述、基本外设、编
程语言、编程工具、应用实例和学习方法等方面的内容。

通过学习本教程，读者可以初步了解和掌握51单片机的相关知识，为后续深入学习和应用
打下基础。

中国科学技术大学业余无线电协会编目 录§1 前言 (1)§2 单片机简介 (2)2.1 数字电路简介 (2)2.2 MCS-51单片机简介 (2)2.3 Easy 51 Kit Pro简介 (5)2.4 Easy 51 Kit Pro电路功能分析 (5)§3 MCS-51单片机的C语言编程 (8)3.1 汇编语言 (8)3.2 建立你的第一个C项目 (8)3.3 生成hex文件 (12)3.4 Keil C语言 (14)3.5 单片机I/O (18)3.6 中断 (25)3.7 定时器/计数器 (27)3.8 定时器的应用举例 (29)3.9 外部中断 (34)3.10 串行通信 (38)3.11 定时器2 (43)3.12 看门狗 (47)3.13 空闲模式和掉电模式 (50)§4 MCS-51单片机C语言编程应用进阶 (51)4.1 扫描式键盘 (51)4.2 EEPROM芯片AT93C46的读写 (55)4.3 Keil C的高级使用 (63)§5 编写高质量的单片机C程序 (64)5.1 文件结构 (64)5.2 程序的版式 (66)5.3 单片机程序命名规则与变量选择 (70)5.4 表达式和基本语句 (73)5.5 函数设计 (77)5.6 单片机程序框架 (79)附图：Easy 51 Kit Pro电路图（最小系统板） (80)附图：Easy 51 Kit Pro电路图（学习板） (81)§1 前言什么是单片机，目前还没有一个确切的定义。

普通认为单片机是将CPU、RAM、ROM、定时器/计数器以及输入输出（I／O）接口电路等计算机主要部件集成在一块芯片上，这样所组成的芯片级微型计算机称为单片微型计算机（Single Chip Microcomputer）。

简称为单片微机或单片机。

利用单片机程序，可以实现对硬件系统的小型化的智能控制。

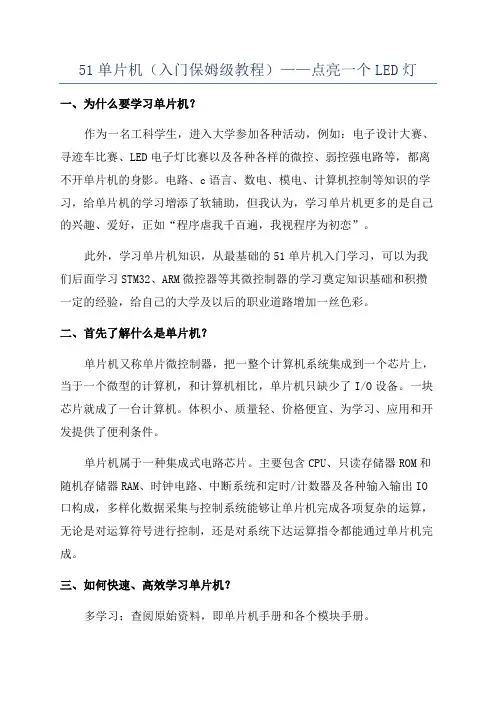

51单片机（入门保姆级教程）——点亮一个LED灯一、为什么要学习单片机？作为一名工科学生，进入大学参加各种活动，例如：电子设计大赛、寻迹车比赛、LED电子灯比赛以及各种各样的微控、弱控强电路等，都离不开单片机的身影。

电路、c语言、数电、模电、计算机控制等知识的学习，给单片机的学习增添了软辅助，但我认为，学习单片机更多的是自己的兴趣、爱好，正如“程序虐我千百遍，我视程序为初恋”。

此外，学习单片机知识，从最基础的51单片机入门学习，可以为我们后面学习STM32、ARM微控器等其微控制器的学习奠定知识基础和积攒一定的经验，给自己的大学及以后的职业道路增加一丝色彩。

二、首先了解什么是单片机？单片机又称单片微控制器，把一整个计算机系统集成到一个芯片上，当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。

一块芯片就成了一台计算机。

体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。

单片机属于一种集成式电路芯片。

主要包含CPU、只读存储器ROM和随机存储器RAM、时钟电路、中断系统和定时/计数器及各种输入输出IO 口构成，多样化数据采集与控制系统能够让单片机完成各项复杂的运算，无论是对运算符号进行控制，还是对系统下达运算指令都能通过单片机完成。

三、如何快速、高效学习单片机？多学习；查阅原始资料，即单片机手册和各个模块手册。

多动手；代码的学习主要是自己多动手进行练习，孰能生巧。

多思考；一个程序的实现往往有多种不同的方式，但最基本的原理保持不变，只是每个程序员的习惯和书写形式不一，复杂程度和代码的可移植性不一样，万变不离其原理。

四、准备资料和软件（提前了解，间接性、针对性学习印象比较深刻）4.1相关基础知识单板的基本知识、电路的基本电路知识、数字电子技术基础知识、模拟电子技术基础知识、选用模块的逻辑知识、电力电子知识（模块化弱控强应用电路后buck、boost电路等）4.2基础软件推荐keil5：编写程序代码proteus模拟仿真：可以进行模型构建及仿真演示，为实物排除问题Altium Designer：进行原理图绘制，设计自己专属的pcb板STC-ISP：将keil5生成的He某文件烧录进单片机内B站：可以在上面进行部分程序的学习5.1LED原理和知识5.2点亮一个LED灯具体代码#include <reg52.h> //此文件定义单片机的一些特殊功能寄存器sbit led=P2^0; //将单片机的P2.0端口定义为led（当然也可以定义其他端口，欢迎尝试）void main( //每一个main.c中必须包含一个主函数，程序从这里开始执行{while(1) //while死循环，程序将在这里进行不断重读执行 {led=0; //P2.0端口设置为低电平，根据二极管原理点亮LED灯}}注：其中对应行都有注释，大家移植后可以删除5.3包含/区分/学习知识点int main和void main的区别（掌握）有一定c语言知识的同学应该知道int是需要返回的，在单片机里也一样。

51单片机应用实例详解51单片机是一种常用的嵌入式微控制器，广泛应用于各种电子设备和系统中。

本文将以51单片机应用实例为主线，详细介绍几个常见的应用场景。

一、温度测量与控制系统温度测量与控制系统是51单片机应用中的一个典型示例。

通过传感器测量环境温度，并通过51单片机进行数据处理和控制，可以实现温度的自动监测与调节。

具体实现步骤如下：1. 连接温度传感器：将温度传感器与51单片机相连，通过模拟输入引脚读取传感器输出的模拟信号。

2. 信号处理：通过51单片机的模拟输入引脚读取传感器输出的模拟信号，并进行模数转换，将模拟信号转换为数字信号。

3. 数据处理：通过51单片机的计算和判断，对温度数据进行处理，比如设定温度范围，判断当前温度是否超出阈值。

4. 控制输出：通过51单片机的数字输出引脚，控制继电器或其他执行器，实现对温控设备的控制，比如打开或关闭制冷器等。

二、智能家居系统智能家居系统是近年来快速发展的领域之一，而51单片机在智能家居系统中的应用非常广泛。

通过与各种传感器和执行器的连接，实现对家居设备的智能控制和管理。

一个典型的智能家居系统可以包括以下功能：1. 环境监测：通过温湿度传感器、光照传感器等监测环境参数，并通过51单片机进行数据处理和判断。

2. 安防控制：通过红外传感器、门磁传感器等监测家庭安全状态，并通过51单片机进行报警处理和警示控制。

3. 照明控制：通过光照传感器和51单片机，实现自动调节室内照明亮度。

4. 遥控功能：通过无线通信模块和51单片机，实现对家居设备的遥控操作，比如遥控开关、遥控窗帘等。

三、电子秤电子秤是一种常见的电子设备，51单片机在电子秤中的应用非常广泛。

通过传感器对被测物体的重量进行检测，并通过51单片机进行数据处理和显示，实现对重量的测量和显示。

具体实现步骤如下：1. 连接传感器：将称重传感器与51单片机相连，通过模拟输入引脚读取传感器输出的模拟信号。

2. 信号处理：通过51单片机的模拟输入引脚读取传感器输出的模拟信号，并进行模数转换，将模拟信号转换为数字信号。

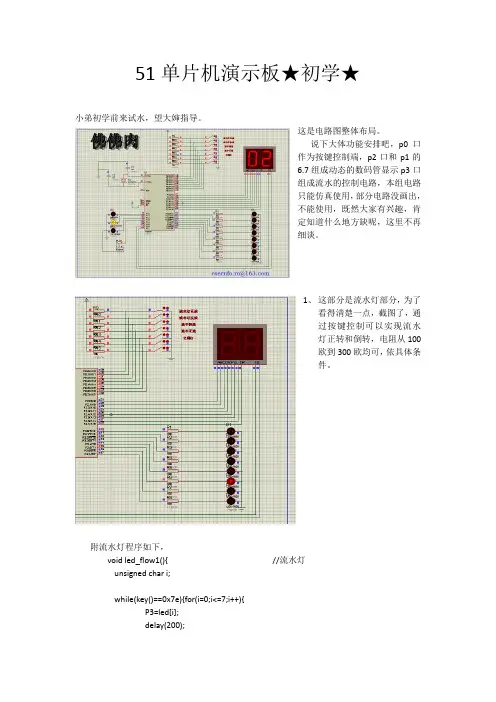

51单片机演示板★初学★小弟初学前来试水，望大婶指导。

这是电路图整体布局。

说下大体功能安排吧，p0口作为按键控制端，p2口和p1的6.7组成动态的数码管显示p3口组成流水的控制电路，本组电路只能仿真使用，部分电路没画出，不能使用，既然大家有兴趣，肯定知道什么地方缺呢，这里不再细谈。

1、这部分是流水灯部分，为了看得清楚一点，截图了，通过按键控制可以实现流水灯正转和倒转，电阻从100欧到300欧均可，依具体条件。

附流水灯程序如下，void led_flow1(){ //流水灯unsigned char i;while(key()==0x7e){for(i=0;i<=7;i++){P3=led[i];delay(200);}}}void led_flow2(){unsigned char i;while(key()==0x7d){for(i=8;i>=1;i--){P3=led[i-1];delay(200);}}}2、其实硬件图很简单，关键是怎么实现软件控制，苦思两天也没有解决数码管运行流畅的问题，贴代码如下，求大神解决：void display2(int count1){ //数码管显示int n,count;{for(count=0;count<=count1;count++)for(n=0;n<=10;n++){w1=1;w2=1;w1=0;w2=1;P2=led_mod[count/10];delay(45);w1=1;w2=1;w1=1;w2=0;P2=led_mod[count%10];delay(45);}}}以上程序，在数字再次循环开始的时候，因为是动态显示，衔接不流畅，比如出现12时，下个该是00了，由于数码管动态显示，会出现12---- 2----00，由于本人不是太熟悉语言，所以这部分无力。

再往下还是程序的问题，贴图片吧，最后是主程序，最后怕有部分人不懂电路图仿真，因为联调觉得麻烦，就这样了，打开keil找到打开output，将创建hex文件打开，如下图点击ok，文件算是创建完了，一定知道文件，也就是你的工程文件保存在哪了，你要问我工程怎么建，呵呵，问老师。

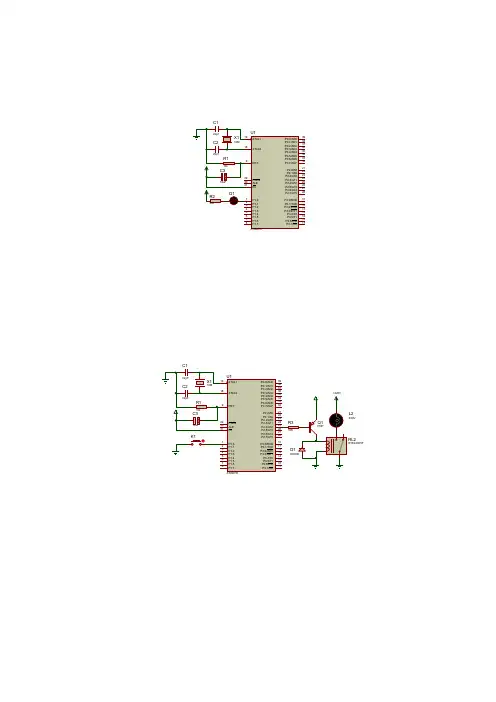

51单片机汇编语言及C语言经典实例实验及课程设计一、闪烁灯如图1 所示为一简单单片机系统原理图：在P1.0 端口上接一个发光二极管L1，使L1 在不停地一亮一灭，一亮一灭的时间间隔为0.2 秒。

延时程序的设计方法，作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1 所示的石英晶体为12MHz，因此，1 个机器周期为 1 微秒，机器周期微秒如图 1 所示，当P1.0 端口输出高电平，即P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管L1 熄灭；当P1.0 端口输出低电平，即P1.0＝0 时，发光二极管L1 亮；我们可以使用SETB P1.0 指令使P1.0端口输出高电平，使用CLR P1.0 指令使P1.0 端口输出低电平。

C 语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2 秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void){while(1){L1=0;delay02s();L1=1;delay02s();}汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP START DELAY: MOV R5,#20 ;延时子程序，延时0.2 秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND图2 程序设计流程图图1 单片机原理图二、多路开关状态指示如图 3 所示，AT89S51 单片机的 P1.0－P1.3 接四个发光二极管 L1－L4，P1.4－P1.7 接了四个开关 K1－K4，编程将开关的状态反映到发光二极管上。

51单⽚机实例（含详细代码说明）1．闪烁灯1．实验任务如图4.1.1所⽰：在端⼝上接⼀个发光⼆极管L1，使L1在不停地⼀亮⼀灭，⼀亮⼀灭的时间间隔为秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单⽚机系统”区域中的端⼝⽤导线连接到“⼋路发光⼆极管指⽰模块”区域中的L1端⼝上。

4．程序设计内容（1）．延时程序的设计⽅法作为单⽚机的指令的执⾏的时间是很短，数量⼤微秒级，因此，我们要求的闪烁时间间隔为秒，相对于微秒来说，相差太⼤，所以我们在执⾏某⼀指令时，插⼊延时程序，来达到我们的要求，但这样的延时程序是如何设计呢下⾯具体介绍其原理：如图4.1.1所⽰的⽯英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20× DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝4010002因此，上⾯的延时程序时间为。

由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。

如本实验要求秒＝200ms，10ms×R5＝200ms，则R5＝20，延时⼦程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所⽰，当端⼝输出⾼电平，即＝1时，根据发光⼆极管的单向导电性可知，这时发光⼆极管L1熄灭；当端⼝输出低电平，即＝0时，发光⼆极管L1亮；我们可以使⽤SETB 指令使端⼝输出⾼电平，使⽤CLR 指令使端⼝输出低电平。

5．程序框图如图4.1.2所⽰图4.1.26．汇编源程序ORG 0START: CLRLCALL DELAYSETBLCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时⼦程序，延时秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语⾔源程序#include <>sbit L1=P1^0;void delay02s(void)4.2.14.2.14.2.24.3.14.3.14.3.20F0F4.4.14.4.14.4.24.5.1 4.5.20F0F0F0F7f7f7f7f4.6.14.6.2实验任务如图13所⽰，利⽤AT89S51单⽚机的P0端⼝的－连接到⼀个共阴数码管的a－h的笔段上，数码管的公共端接地。
