碗扣式钢管脚手架（登高架设）碗扣式钢管脚手架是一种采用碗扣方式连接的钢管脚手架和模板支承架，具有节点结构科学、合理，承载能力大;使用安全、可靠;装拆方便，作业强度低;制造及加工容易，便于大批量标准化生产;配套齐全，使用方便;施工现场管理方便等优点。
其缺点是架体结构尺寸随意性较差。
第一节主要构配件一、主要构造及其作用碗扣式钢管脚手架是由碗扣接头及各种杆件组装而成的空间桁架结构，其主要构造是碗扣节点。

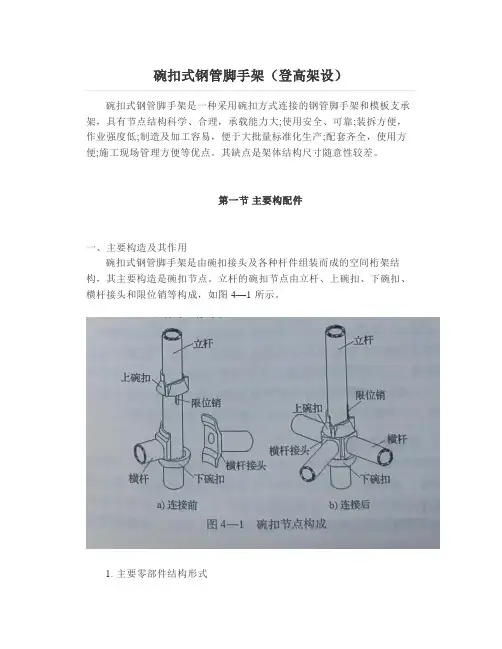

立杆的碗扣节点由立杆、上碗扣、下碗扣、横杆接头和限位销等构成，如图 4—1 所示。
1. 主要零部件结构形式（1）立杆。
立杆的长度有1.2 m、1.8m、2.4m、3.0m等几种规格，每一根立杆上间隔0.6m 安装一套碗扣接头，即脚手架立杆碗扣节点按0.6m模数设置。
上、下碗扣内均有齿槽，可防止横杆接头滑动。
下碗扣直接焊接在立杆上，其底部留有流水槽，可防止雨水积聚在碗扣内腐蚀接头材料。
（2）上碗扣。
上碗扣在制作立杆时就已套在立杆上，能上下滑动和转动，但被固定的下碗扣挡住脱不出来，这样就不容易丢失。
上碗扣的一面有一个缺口，当转动上碗扣使该缺口对准限位销时，上碗扣即可沿着立杆向下滑动进入连接头范围内。
上碗扣的上部从缺口开始呈上升螺旋面，用于向下锁紧碗扣接头。
上碗扣的盖板上还有几处挡块，便于用锤子进行敲击。
（3）横杆接头。
横杆的两端焊接有横杆接头，接头端面呈圆弧形，恰好与立杆的圆弧面贴合，接头背面也有齿槽，安装在下碗扣中不易滑动。
（4）限位销。
限位销焊接在立杆碗扣接头的上方，接头连接前，可挡住上碗扣使其不能自由落下，便于横杆接头的装拆。
连接后，限位销抵住上碗扣，防止其松动。
限位销与下碗扣之间的距离应严格控制，以确保上碗扣和下碗扣的安装空间并能锁紧横杆接头。
2.接头连接方式连接时，将横杆接头的下半部分卡扣插入下碗扣的凹槽内，将上碗扣沿限位销滑下扣在横杆接头的上半部分卡扣上，按顺时针方向旋转上碗扣（上碗扣上部的螺旋面沿逆时针方向上升），在限位销的作用下，上碗扣在旋转的过程中向下压紧横杆接头。

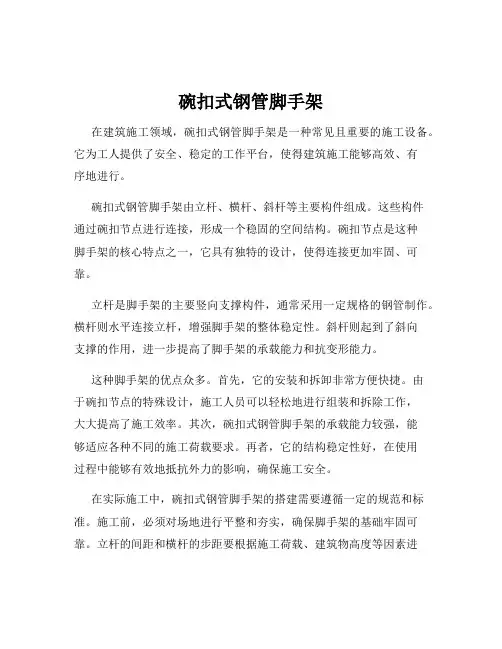

碗扣式钢管脚手架在建筑施工领域，碗扣式钢管脚手架是一种常见且重要的施工设备。
它为工人提供了安全、稳定的工作平台，使得建筑施工能够高效、有序地进行。
碗扣式钢管脚手架由立杆、横杆、斜杆等主要构件组成。
这些构件通过碗扣节点进行连接，形成一个稳固的空间结构。
碗扣节点是这种脚手架的核心特点之一，它具有独特的设计，使得连接更加牢固、可靠。
立杆是脚手架的主要竖向支撑构件，通常采用一定规格的钢管制作。
横杆则水平连接立杆，增强脚手架的整体稳定性。
斜杆则起到了斜向支撑的作用，进一步提高了脚手架的承载能力和抗变形能力。
这种脚手架的优点众多。
首先，它的安装和拆卸非常方便快捷。
由于碗扣节点的特殊设计，施工人员可以轻松地进行组装和拆除工作，大大提高了施工效率。
其次，碗扣式钢管脚手架的承载能力较强，能够适应各种不同的施工荷载要求。
再者，它的结构稳定性好，在使用过程中能够有效地抵抗外力的影响，确保施工安全。
在实际施工中，碗扣式钢管脚手架的搭建需要遵循一定的规范和标准。
施工前，必须对场地进行平整和夯实，确保脚手架的基础牢固可靠。
立杆的间距和横杆的步距要根据施工荷载、建筑物高度等因素进行合理设计。
在搭建过程中，要保证各个构件的连接牢固，碗扣节点要扣紧，不得有松动现象。
同时，还需要对脚手架进行定期的检查和维护。
检查立杆、横杆、斜杆是否有变形、弯曲等情况，碗扣节点是否松动，发现问题及时进行处理和修复。
在使用过程中，要严格控制施工荷载，不得超过脚手架的设计承载能力。
此外，施工人员在使用碗扣式钢管脚手架时，也需要遵守相关的安全规定。
必须佩戴安全帽、安全带等个人防护装备，严禁在脚手架上嬉戏、打闹。
在脚手架上进行作业时，要注意脚下的安全，防止踩空、滑落等事故的发生。
碗扣式钢管脚手架在高层建筑、桥梁、隧道等大型工程中得到了广泛的应用。
例如，在高层建筑施工中，它可以为外墙面的装修、幕墙安装等提供工作平台；在桥梁施工中，可以用于搭建临时支架，支撑桥梁的结构；在隧道施工中，可以作为隧道内部的支撑结构，保障施工的安全进行。
碗扣式钢管脚手架
扣件式脚手架碗扣式脚手架
杆件布置
垂直度控制
立柱横距（mm ）
1200
立柱纵距1200、1500、1800、2400
步距
1800、2400
搭设高度（m ）
垂直度偏差
≤30 1/200 并总高垂直度偏差
≯100mm
＞30
1/400~1/600
门式钢管脚手架
几何尺寸标准化、结构合理、受力性能好、施工中装拆容易、安全可靠、经济实用
扣件式脚手架
安全保证较差施工工效低门式脚手架
基本单元是由一副门式框架、二副剪刀撑、一副水平梁架和四个连接器组合而成（下图）。
若干基本单元通过连接器在竖向叠加，扣上臂扣，组成一个多层框1800
(a)4
1
5
2
3(b)
6
8
7
图门式钢管脚手架
a ）基本单元；
b ）门式外脚手架。
1—门式框架；2—剪刀撑；3—水平梁架；4—螺旋基脚；
5—连接器；6—梯子；7—栏杆；8—脚手板。
不超过45m
悬挑式脚手架
强度稳定性刚度
支撑式挑梁式
钢挑梁
钢挑梁
悬挑5m架。
碗扣式脚手架碗扣式脚手架本文档将详细介绍碗扣式脚手架的概念、特点、使用方法和安全注意事项等内容，以供参考使用。
1. 碗扣式脚手架概述1.1 定义：碗扣式脚手架是一种常见的搭建暂时工作平台的工具，其特点是可以通过扣件将脚手架组装在一起，形成稳固的结构，方便施工人员在高空作业。
1.2 构成：碗扣式脚手架主要由碗扣式立杆、横杆、纵杆、扣件等部份组成。
2. 碗扣式脚手架特点2.1 稳定性：碗扣式脚手架采用扣件连接，整体结构稳固可靠，能够承受一定的分量。
2.2 搭建简便：碗扣式脚手架组装拆卸方便快捷，节省时间和人力成本。
2.3 使用灵便：碗扣式脚手架适合于各种施工环境，可根据实际需要调整高度和尺寸。
3. 碗扣式脚手架使用方法3.1 前期准备：确定施工地点、脚手架类型和数量，并进行必要的测量和标记。
3.2 组件组装：根据需要选择碗扣式立杆、横杆和纵杆等部件进行组装，使用扣件连接固定。
3.3 校验稳固性：在搭建完脚手架后，检查各部件连接是否紧固坚固，确保整体结构稳定。
3.4 使用注意事项：使用碗扣式脚手架时，应遵循安全操作规程，严禁超载使用，保持工作台面整洁，确保施工人员的安全。
4. 碗扣式脚手架安全注意事项4.1 基础稳定：选择搭建脚手架的地点应具备坚实的基础，避免地面不平或者不稳定的场地。
4.2 限定人员：惟独经过培训和持证上岗的人员才干操作和使用碗扣式脚手架，未经授权人员严禁搭建和拆卸。
4.3 定期检查：在使用过程中，应定期检查脚手架的稳固性和连接件的紧固情况，及时修复或者更换损坏部件。
4.4 防护措施：使用脚手架时，施工人员应佩戴合适的防护用具，确保自身安全。
附件：本文档所涉及附件如下：无法律名词及注释：本文档所涉及的法律名词及注释：无。
碗扣式脚手架在建筑施工领域，碗扣式脚手架是一种被广泛应用的重要工具。
它以其独特的结构设计和出色的性能特点，为施工人员提供了稳定可靠的工作平台，保障了施工的安全与高效。
碗扣式脚手架由横杆、立杆、碗扣接头等主要部件构成。
横杆和立杆通过碗扣接头进行连接，形成一个稳固的整体结构。
这种连接方式不仅简单快捷，而且具有很高的强度和稳定性。
碗扣接头是碗扣式脚手架的核心部件之一。
它由上碗扣、下碗扣、横杆接头和立杆接头等组成。
上碗扣和下碗扣通过销子进行固定，能够有效地承受横杆和立杆传递的荷载。
横杆接头和立杆接头则分别与横杆和立杆相连，确保了连接的紧密性和可靠性。
碗扣式脚手架的优点众多。
首先，它的搭建和拆卸非常方便。
由于采用了标准化的杆件和接头，施工人员可以快速地进行组装和拆除，大大提高了工作效率。
其次，它的承载能力强。
经过合理的设计和搭建，碗扣式脚手架能够承受较大的荷载，满足不同施工项目的需求。
再者，它的稳定性好。
独特的碗扣连接方式和杆件的合理布置，使得脚手架在使用过程中不易发生变形和倾斜，为施工人员提供了安全保障。
此外，碗扣式脚手架还具有通用性强的特点。
可以根据不同的施工要求和场地条件，灵活地调整脚手架的布局和高度。
在实际应用中，碗扣式脚手架有着广泛的用途。
在建筑工程中，它可以用于搭建外墙脚手架、满堂脚手架等，为施工人员提供作业平台和安全防护。
在桥梁建设中，它可以用于搭建施工支架，支撑桥梁的结构。
在舞台搭建、体育场馆建设等领域，碗扣式脚手架也发挥着重要的作用。
然而，在使用碗扣式脚手架时，也需要注意一些问题。
首先，要确保脚手架的材料质量合格。
不合格的杆件和接头可能会影响脚手架的强度和稳定性，从而带来安全隐患。
其次，搭建过程必须严格按照规范进行。
施工人员需要经过专业培训，掌握正确的搭建方法和流程。
在使用过程中，要定期对脚手架进行检查和维护，及时发现并处理存在的问题，如杆件变形、接头松动等。
同时，要合理控制脚手架上的荷载，避免超载使用。
