碗扣式钢管脚手架

建筑施工碗扣式钢管脚手架安全技术规范一、通用技术要求1、碗扣式钢管脚手架承重容许偏差为μ a ±10％。

2、托架的任何构件构造应当牢固可靠，准备在湿润或潮湿的状态下施工时，应选用耐腐蚀的材料或结构。

3、钢管脚手架内隔外布置的墙体上任何一层以上的重物不得超过5m的高度，钢管脚手架的任何一竖杆不应设计超过6m的高度。

4、同一脚手架的两跨距不得大于3.75m，同一脚手架不得超过3层，横梁间距不得大于1m。

5、连接配件，如连接螺母，对螺栓，对扣件应符合国家强制性标准。

二、构造技术要求1、碗扣应有宽敞的高大支架，用以支撑托架的重物。

2、钢管脚手架的钢管在重物压力下宜不易变形，构件必须无大的裂纹。

3、钢管脚手架每个元件抗拉强度不得小于构件本身断面尺寸承载力。

4、碗扣连接部位的钢管截面严禁小于Φ50mm，该钢管连接用螺栓和螺母应符合规范规定。

5、构件弯曲抗拉强度下列规定：（1）钢管外径不大于25.4mm时，构件抗拉强度不得小于Φ36.6mm。

（2）钢管外径不大于50.8mm时，构件抗拉强度不得小于Φ48.3mm。

（3）钢管外径不大于63.5mm时，构件抗拉强度不得小于Φ57.2mm。

三、施工技术要求1、碗扣式钢管脚手架的施工组装应当按照生产制造单位的规范操作，并需经过专业施工人员的质量审查和验收。

2、施工时，碗扣这种非正常钢管脚手架构建要求切实做务必应根据实际情况准确地指导和检查，对装置或组装不规范的，做务必及时处理。

3、在施工过程中，应采取有效的防火措施，禁止热工设备抛放及烟尘产生地方接近钢管脚手架附近施工。

4、碗扣式钢管脚手架施工成型前应采取安全措施，并告知现场施工人员避免不安全的行为。

5、施工过程中，应确保托架的稳定性，防止受力变形，并应定期检查托架上抱杆、横梁和连接件。

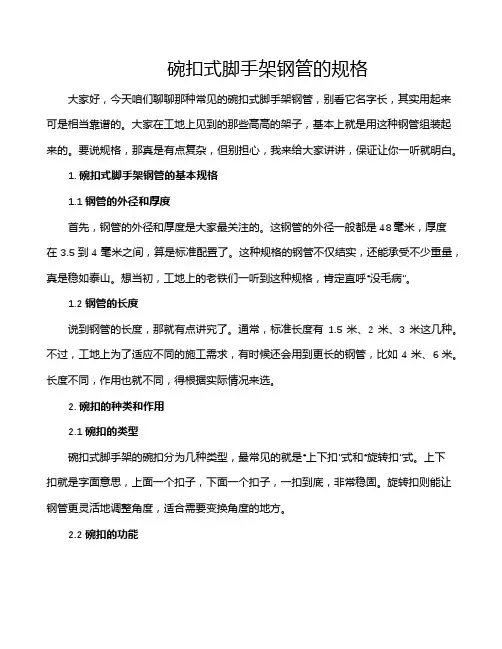

碗扣式脚手架钢管的规格大家好，今天咱们聊聊那种常见的碗扣式脚手架钢管，别看它名字长，其实用起来可是相当靠谱的。

大家在工地上见到的那些高高的架子，基本上就是用这种钢管组装起来的。

要说规格，那真是有点复杂，但别担心，我来给大家讲讲，保证让你一听就明白。

1. 碗扣式脚手架钢管的基本规格1.1 钢管的外径和厚度首先，钢管的外径和厚度是大家最关注的。

这钢管的外径一般都是48毫米，厚度在3.5到4毫米之间，算是标准配置了。

这种规格的钢管不仅结实，还能承受不少重量，真是稳如泰山。

想当初，工地上的老铁们一听到这种规格，肯定直呼“没毛病”。

1.2 钢管的长度说到钢管的长度，那就有点讲究了。

通常，标准长度有1.5米、2米、3米这几种。

不过，工地上为了适应不同的施工需求，有时候还会用到更长的钢管，比如4米、6米。

长度不同，作用也就不同，得根据实际情况来选。

2. 碗扣的种类和作用2.1 碗扣的类型碗扣式脚手架的碗扣分为几种类型，最常见的就是“上下扣”式和“旋转扣”式。

上下扣就是字面意思，上面一个扣子，下面一个扣子，一扣到底，非常稳固。

旋转扣则能让钢管更灵活地调整角度，适合需要变换角度的地方。

2.2 碗扣的功能这些碗扣不仅仅是装饰品，它们的主要作用是固定和支撑。

用得当的话，能让整个脚手架牢牢地站在那儿，不摇不晃。

可以说，没有了碗扣，那些钢管就像失去了灵魂，脚手架的稳固性大打折扣。

3. 选择碗扣式脚手架钢管的注意事项3.1 质量的重要性选钢管的时候，质量是最重要的。

你千万别觉得这些钢管都是一回事，实际上，不同厂家的质量差别还是很大的。

好的钢管不仅耐用，还能抗击各种外力，真正做到“硬核”支撑。

质量不合格的钢管，使用中可能就会出现问题，那时候可就不是个小事儿了。

3.2 安全第一最后，咱们再来聊聊安全问题。

用碗扣式脚手架的时候，一定要确保每一根钢管都安装得当，碗扣也要锁紧。

否则，脚手架就像一座“摇摇欲坠”的高塔，让人心里没底。

安全无小事，工地上可不能马虎。

碗扣式钢管脚手架搭设施工工艺1.材料要求（1）钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的普通钢管。

（2）钢管宜采用公称尺寸为中8.3mm×3.5mm的钢管，外径允许偏差应为±0.5mm，壁厚偏差不应为负偏差。

（3）脚手板可采用钢、木或竹材料制作，单块脚手板的质量不宜大于30kg。

2.脚手架搭设（1）脚于架搭设前，应对场地进行清理、平整，地基应坚实均匀，并应采取排水措施。

（2）土层地基上的立杆底部应设置底座和混凝土垫层，垫层混凝土标号不应低于C15，厚度不应小于150mm；当采用垫板代替混凝土垫层时，垫板宜采用厚度不小于50mm、宽度不小于200mm、长度不少于两跨的木垫板。

（3）脚手架立杆垫板、底座应准确放置在定位线上，垫板应平整、无翘曲，不得采用已开裂的垫板，底座的轴心线应与地面垂直。

（4）脚手架应按顺序搭设，并应符合下列规定：1）双排脚手架搭设应按立杆、水平杆、斜杆、连墙件的顺序配合施工进度逐层搭设。

一次搭设高度不应超过最上层连墙件两步，且自由长度不应大于4m；2）模板攴撑架应按先立杆、后水平杅、再斜杆的顺序搭设形成基本体单元，并应以基本架体单元逐排、逐层扩展搭设成整体支撑架体系，每层搭设高度不宜大于3m3）斜撑杆、剪刀撑等加固件应随架体同步搭设。

不得滞后安装。

（5）立杆1）双排脚手架起步立杆应采用不同型号的杆件交错布置，架体相邻立杆接头应错开设置，不应设置在同步内模板支撑架相邻立杆接头宜交错布置。

2）立杆碗扣节点间距按0.6m模数设置时，外侧应在立杆0.6m及1.2m高的碗扣节点处搭设两道防护栏杆；立杆碗扣节点间距按0.5m模数设置时，外侧应在立杆0.5m及1.0m高的碗扣节点处搭设两道防护栏杆，并应在外立杆的内侧设置高度不低于180mm的挡脚（6）水平杆脚手架的水平杆应按步距沿纵向和横向连续设置，不得缺失。

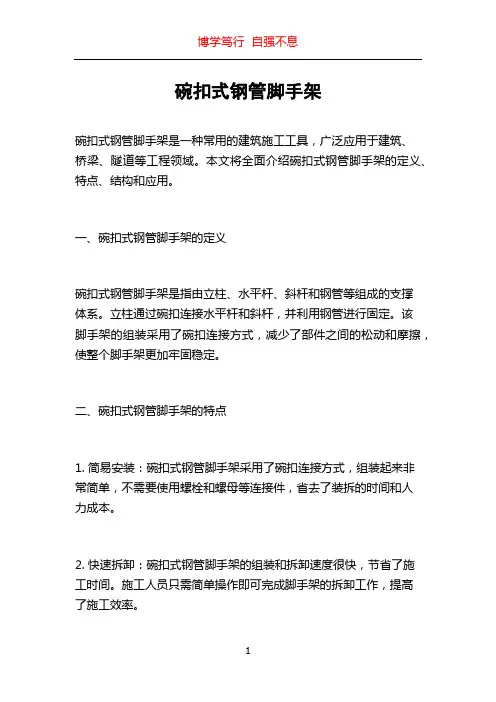

碗扣式钢管脚手架碗扣式钢管脚手架是一种常用的建筑施工工具，广泛应用于建筑、桥梁、隧道等工程领域。

本文将全面介绍碗扣式钢管脚手架的定义、特点、结构和应用。

一、碗扣式钢管脚手架的定义碗扣式钢管脚手架是指由立柱、水平杆、斜杆和钢管等组成的支撑体系。

立柱通过碗扣连接水平杆和斜杆，并利用钢管进行固定。

该脚手架的组装采用了碗扣连接方式，减少了部件之间的松动和摩擦，使整个脚手架更加牢固稳定。

二、碗扣式钢管脚手架的特点1. 简易安装：碗扣式钢管脚手架采用了碗扣连接方式，组装起来非常简单，不需要使用螺栓和螺母等连接件，省去了装拆的时间和人力成本。

2. 快速拆卸：碗扣式钢管脚手架的组装和拆卸速度很快，节省了施工时间。

施工人员只需简单操作即可完成脚手架的拆卸工作，提高了施工效率。

3. 可调节高度：碗扣式钢管脚手架的立柱可以根据需要进行升降，方便适应不同高度的施工场地，并能提供稳定的工作平台。

4. 承载能力强：碗扣式钢管脚手架由高强度钢管构成，具有良好的承载能力，能够满足多种施工需求。

同时，碗扣连接方式能够提高脚手架的整体稳定性和安全性。

5. 高度可调：碗扣式钢管脚手架可以根据施工需要调整高度，适应不同施工场地和工程要求。

三、碗扣式钢管脚手架的结构碗扣式钢管脚手架由立柱、水平杆、斜杆和钢管等组成。

立柱是脚手架的支撑柱，可根据需要调整高度。

水平杆和斜杆连接在立柱上，起到稳定和支撑的作用。

钢管作为固定连接脚手架的主要材料，通过碗扣与其他部件连接在一起。

四、碗扣式钢管脚手架的应用碗扣式钢管脚手架在建筑施工中应用广泛。

它可以提供稳定的工作平台，为施工人员提供安全、高效的工作环境。

以下是碗扣式钢管脚手架的主要应用领域：1. 建筑施工：碗扣式钢管脚手架是建筑施工中必不可少的工具。

它能够提供安全的工作平台，方便施工人员进行高空作业和搬运物料。

2. 桥梁工程：在桥梁建设过程中，碗扣式钢管脚手架可以提供稳定的支撑结构，为施工人员提供安全通道，方便进行桥梁的修建和维护工作。

碗扣式脚手架标准碗扣式脚手架是一种在建筑施工、桥梁建设等领域广泛应用的支撑结构。

为了确保施工过程中的安全和质量，了解并遵循碗扣式脚手架的标准至关重要。

碗扣式脚手架的主要组成部分包括立杆、横杆、斜杆、碗扣节点等。

立杆是垂直于地面的主要支撑构件，横杆则水平连接立杆，增强结构的稳定性，斜杆起到防止脚手架倾斜的作用。

碗扣节点是碗扣式脚手架的关键连接部位，其独特的设计使得搭建和拆卸更加方便快捷。

在材料方面，碗扣式脚手架的杆件通常采用 Q235 钢管，其材质应符合国家相关标准。

钢管的外径、壁厚等尺寸都有严格的规定，以保证脚手架的承载能力和稳定性。

例如，立杆常用的规格有φ48×35mm，横杆常用的规格有φ48×30mm。

同时，钢管表面应光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道等缺陷。

碗扣节点的设计也有明确的标准。

碗扣节点应由上碗扣、下碗扣、横杆接头和上碗扣的限位销等构成。

上碗扣应能上下滑动，以适应不同的横杆长度和立杆间距。

下碗扣应焊接在立杆上，且与立杆的连接应牢固可靠。

横杆接头与横杆应采用焊接或机械连接，连接强度应满足设计要求。

脚手架的搭设也有一系列的标准和规范。

在搭设前，需要对基础进行处理，确保基础坚实、平整，能够承受脚手架的荷载。

立杆的间距和横杆的步距应根据施工荷载、建筑物高度等因素进行合理设计。

一般来说，立杆的间距不宜大于 15m，横杆的步距不宜大于 18m。

在搭设过程中，应保证立杆的垂直偏差不超过架体高度的 1/500，且最大偏差不超过 100mm。

横杆应水平设置，相邻横杆的高差不应超过 50mm。

斜杆应按照设计要求设置，与地面的夹角宜在 45°至 60°之间。

同时，碗扣式脚手架的连墙件设置也非常重要。

连墙件应能有效地将脚手架与建筑物连接在一起，防止脚手架发生倾覆。

连墙件的间距、设置方式等应符合设计要求，一般来说，连墙件的竖向间距不宜大于4m，水平间距不宜大于 6m。

建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架是建筑施工中常见的搭建工具，具有结构简单、安装便利等优点，同时也存在肯定的安全隐患。

为了保障工人的安全，本文从脚手架材料、结构设计、安装要求、使用注意事项等方面进行认真阐述，订立出建筑施工碗扣式钢管脚手架安全技术规范。

一、脚手架材料碗扣式钢管脚手架重要由钢管、螺纹钢和碗扣等部件构成。

为保证脚手架的使用安全，需要选择优质的材料，材料的选择应当依据国家相关标准进行。

1. 钢管的选用钢管应当符合GB/T13793标准，选用Q235B、Q345B等质量好的无缝钢管。

钢管直径不宜小于48mm，壁厚不宜小于 3.5mm，脚手架间距一般为2m左右，假如间距大于2m，钢管的直径和壁厚应当加大。

2. 螺纹钢的选用螺纹钢应当符合GB/T699标准，一般选用HRB400级别的螺纹钢，其直径应当不小于12mm。

在使用过程中需注意，螺纹钢不得弯曲、扭曲和有裂纹，且受力部位应当大于脚手架横向荷载计算值。

3. 碗扣的选用碗扣是脚手架连接件的紧要构成部分，应当选用标准的国家标准碗扣。

不得使用翻新碗扣或者尺寸不符合标准规定的碗扣。

在使用过程中，碗扣应当坚固，不得显现脱扣现象，连接头应当连接紧凑。

二、结构设计为了保证脚手架的安全性和稳定性，应当严格遵从结构设计要求。

1. 搭建高度脚手架的搭建高度应当符合设计图纸要求，不可任意增减，超过三层的脚手架要设置水平支撑。

搭建时，应当考虑到承载力等因素，依照规范搭建，切不可短时求快。

2. 支撑方式脚手架要采纳两种支撑方式，即竖向支撑和横向支撑。

竖向支撑采纳杆件，一般以相近建筑物为支撑点，杆件的夹角不得小于45度。

横向支撑采纳竖杆与横梁相交，竖杆应当位于横梁下方，并采纳对角支撑方式。

3. 台面设施脚手架的台面应当平整、坚固结实、防滑，应当设置围栏、脚手板等设施。

围栏应当安装在脚手板内侧，并且要经过坚固固定。

脚手板的安装要求应当符合相关标准，不得倾斜，螺丝连接处应当紧固。

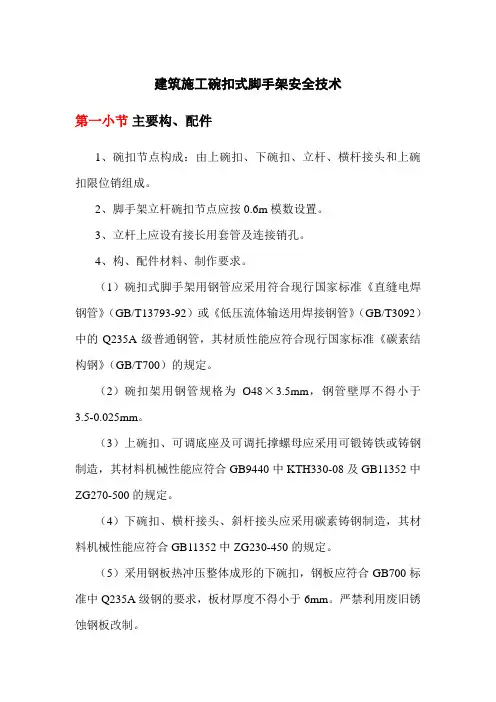

建筑施工碗扣式脚手架安全技术第一小节主要构、配件1、碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成。

2、脚手架立杆碗扣节点应按0.6m模数设置。

3、立杆上应设有接长用套管及连接销孔。

4、构、配件材料、制作要求。

（1）碗扣式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》（GB/T13793-92）或《低压流体输送用焊接钢管》（GB/T3092）中的Q235A级普通钢管，其材质性能应符合现行国家标准《碳素结构钢》（GB/T700）的规定。

（2）碗扣架用钢管规格为Ø48×3.5mm，钢管壁厚不得小于3.5-0.025mm。

（3）上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。

（4）下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GB11352中ZG230-450的规定。

（5）采用钢板热冲压整体成形的下碗扣，钢板应符合GB700标准中Q235A级钢的要求，板材厚度不得小于6mm。

严禁利用废旧锈蚀钢板改制。

（6）立杆连接外套管壁厚不得小于 3.5-0.025mm，内径不大于50mm，外套管长度不得小于160mm，外伸长度不小于110mm。

（7）杆件的焊接应在专用工装上进行，各焊接部位应牢固可靠，焊缝高度不小于3.5mm。

（8）立杆上的上碗扣应能上下串动和灵活转动，不得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。

（9）立杆与立杆连接的连接孔处应能插入Ø12mm连接销。

（10）在碗扣节点上同时安装1—4个横杆，上碗扣均应能锁紧。

（11）构配件外观质量要求：1）钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；2）铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。

3）冲压件不得有毛刺、裂纹、氧化皮等缺陷；4）各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；5）构配件防锈漆涂层均匀、牢固。

碗扣式钢管脚手架施工方案一、施工准备• 1.1 施工材料及工具准备在进行碗扣式钢管脚手架施工前，需准备好以下材料：–碗扣式钢管–螺栓、螺母–钢管连接器–手动扳手–横向连接件–竖向连接件–调整螺栓–支撑点–托马斯板–安全带等• 1.2 工地准备在施工前，需要对工地进行清理、平整，确保施工范围内无障碍物，清理材料和设备杂乱的区域，确保施工的安全性和顺利性。

二、基础设置• 2.1 碗扣式钢管脚手架搭设技巧–根据搭设高度和工程要求，选择适当的碗扣式钢管。

–对碗扣式钢管进行检查，保证其完好无损。

–将碗扣式钢管按规定长度割断，连接好横向和竖向连接件，并使用手动扳手拧紧螺栓，确保连接牢固。

三、搭设主要步骤• 3.1 地面定位在施工区域的地面上标出搭设碗扣式钢管脚手架的位置和轴线，确保施工的准确性。

• 3.2 立柱搭设–根据平面设计图纸要求，按照计划的位置搭设立柱。

–确保立柱与地基垂直，通过水平仪进行调整。

–使用调整螺栓调整立柱的垂直度。

• 3.3 横梁搭设–在立柱上安装固定横梁的横向连接件。

–将横梁放置在横向连接件上，并用螺栓和螺母加固。

• 3.4 横向连接–横向连接梁的连接需确保梁端在平面上呈横向的缓坡。

–使用支撑点稳固梁体，确保梁体水平。

四、验收和安全• 4.1 碗扣式钢管脚手架施工验收完成搭设后，需要进行全面检查，确认碗扣式钢管脚手架搭设符合设计要求，连接件牢固无松动，确保施工安全。

• 4.2 施工安全在使用碗扣式钢管脚手架施工期间，工人需佩戴安全带，严格按照操作规程操作，注意施工安全，确保施工人员安全。

五、施工总结在碗扣式钢管脚手架施工过程中，施工人员需遵循施工方案步骤，配合团队完成搭设工作，定期检查维护脚手架，确保安全稳定。

同时，施工单位需加强施工现场管理，做好施工计划和安全意识培训，确保施工质量。
